电力技能鉴定计算题

  • 格式：doc
  • 大小：63.00 KB
  • 文档页数：5

电场中某点有一个电量Q=20μC 的点电荷，需用F=0.01N 的力才能阻止它的运动，求该点的电场强度。

解： E=F/Q=0.01/20*10-6==500N/C答：电场强度为500N/C2012 在磁感应强度为0.8T 的磁场中有一条有效长度为0.15m 的导线，导线在垂直于磁力线的方向上切割磁力线时，速度为20m/s ，求导线产生的感应电动势E 的大小。

解： E=Blv=0.8×0.15×20=2.4(V) 答：感应电动势为2.4V3013 已知一个R 、L 的串联电路，其电阻和感抗均为10Ω，试求在线路上加100V 交流电压时，电流是多少？电流电压的相位差多大？解：电路的阻抗为 Z=²X R L 2+=221010+=102=14.1(Ω)电路中的电流为I=U/Z=100/14.1=7.1(A)电流电压的相位差为φ=tg -1 XL/R==tg-110/10=45°答：电流为7.1A ，相位差45°4014 已知通过某支路的正弦交流电的频率为1Hz ，Im=10mA,初相角φ=π/4.试写出电流的函数式，并求当t=0.5s 时，电流的瞬时值。

解：由已知条件可写出电流的函数式为， i=10sin(2πt+π/4)(mA)当t=0.5s 时，电流的瞬时值为i=10sin(2π×0.5+π/4)=-7.07(mA)答：电流的瞬时值为-7.07maLa4D5015 已知条件如图D-8所示，求R5 上的电流I5和总电流I 。

解： R 1/R 2=R 3/R 4I5=0R=(R1+R3)(R2+R4)/ (R1+R3+R2+R4)R=(320×480)/(320+480)=192ΩI=E/(R+R0)=24/(192+100)=0.08(A)答：I5为0，总电流I 为0.08A 。

1016 正弦交流量的频率分别为50Hz 和820kHz 时，它们的周期和角频率各为多少？ 解： 当频率f1=50Hz 时周期 T1=1/f1=1/50=0.02(S) 角频率 w1=2πf1=2×3.14×50=314(rad/s)当频率f 2=820 Hz 时 周期 T2=1/f2=1/(8.2×105)=1.22×10-6(S)角频率 w 2=2πf2=2×3.14×8.2×105=5.15 ×106 (rad/s)答：50Hz 时，周期为0.02s,角频率为314rad/s ；820Hz 时，周期为1.22×10-6,角频率为5.15 ×1 06rad/s ；2017如图D-9所示，R1=R2=R3=R4，求等效电阻R 。

解： 图(a)的等效电路为图(b)，由图(b)可得R5=R1×R2/(R1+R2)+R3=(3/2)R1R=R5×R4/(R5+R4)=3/5R1答：等效电阻R 为3/5R1。

3018 将220V 、100W 的灯泡接在220V 的电源上，允许电源电压波动±10%（即242-198V ），求最高电压和最低电压时灯泡的实际功率。

解： P=U ²/RP1/P2= U1²/U2²Pmax=100×242²/220²=121(w)Pmin=100×198²/220²=81(w)答：最高时为121W，最低时为81W4019 有一单相全波整流电路，要求输出直流电压为110V，电流为3A。

试计算Udrm和Id的值解：变压器二次电压为U=U0/0.9=110/0.9=122(V)整流元件截止时承受的最高反向电压为Udrm=22U=2×2×122=344(V)通过整流元件的平均电流为Id=1/2I0=1/2×3=1.5(A)答：Udrm为344V，Id为1.5A5020 某正弦电流的初相为30°，在t=T/2时，瞬时值为-0.4A，求这个正弦电流的有效值。

解：设正弦电流的瞬时值表达式为i=Imsin(2πft+ψ) 已知ψ=30°=π/6,且t=T/2时，i=-0.4A因此-0.4=2Isin[(2π/T).(T/2)+ π/6]= √2Isin7/6π=-2/2I所以电流有效值为I=0.42=0.566(A) 答：电流有效值为0.566AJd4D1041 如图D-21所示的电路中，E=10V，R1=1.6kΩ，R2=6 kΩ，R3=4 kΩ，L=0.2H，把开关打开求：在换电路瞬间t=0+时，（1）电感中的电流iL（0+）；（2）电感上的电压ul （0+）。

解：R2与R3并联R`==R2R3/(R2+R3)=6*4/(6+4)=2.4（kΩ）R=R1+R`=1.6+2.4=4（kΩ）L不起作用I=E/R=10/4=2.5（mA）iL=[R2/(R2+R3)]I=6/(6+4)*2.5=1.5（mA）iL（0+）=1.5（mA）ul（0+）=I(R2+R3)=1.5*(6+4)=15（V）答：电感中的电流为1.5mA，电感上电压为15V。

2042 有一高频阻波器，电感量100μH，阻塞频率为400kHZ，求阻波器内需并联多大电容才能满足要求。

解：谐振频率为f0=1/(2π√LC)并联电容为C=1/(4π²f0²L) =1012/(4*3.14²*400²*1000²*100*10-6)=162/631=1585（pF）答：阻波器内需并联1585pF的电容才能满足要求。

3043 将一块最大刻度是300A的电流表接入变比为300/5的电流互感器二次回路中，当电流表的指示为150A，表计的线圈实际通过了多少电流？解：k=I1/I2=300/5=2.5(A)I`2=I`1/k=150/60=2.5(A)。

答：表计实际通过了2.5A的电流4044 把一块电磁铁接到220V，50Hz的电源上，只有当电流达到15A以上时才能吸住电磁铁。

已知线圈的电阻XL=8Ω，求线圈电阻不能大于多少？解：Z=U/I=220/15=14.7(Ω)R=22L X Z +=2872.14-=12.3(Ω)答：R 小于12.3Ω时才符合要求。

5045 一只电流表满量限为10A ，准确等级为0.5，用此表测量1A 电流时的相对误差是多少？ 解： 最大相对误差△m=+0.5%*10=+0.05(A)测量1A 电流时，其相对误差为+0.05/1=+5%答：相对误差是+5%。

1046 有一台额定容量15000kV A 的三相变压器，接在U1=35kV 的电源上，变压器空载时的二次电压U2=10kV ，求这台变压器的变比k 。

解： k=U1/U2=35/10=3.5答：变压器的变比为3.5。

2047 一台型号是DL-10500/220单相变压器，一次侧额定电压Ue1=2203kV ,二次侧额定电压Ue2=38.5/3kV ，求一、二次侧的额定电流Ie1、Ie2。

解： Ie1=Se/Ue1=10500/(220/3)=82.6(A) Ie2=Se/Ue2=10500/(38.5/3)=472.5(A)答：一、二次侧额定电流为82.6A 和472.5A 。

4048 一台YY0三相变压器，容量为180KV A ，额定电压10/0.4KV ，频率50HZ ，每闸绕组的感应电动势为5.133V ，铁芯截面积159.99cm²，求（1）变比是多少？（2）一次、二次绕组的闸数是多少？（3）铁芯中的磁通密度是多少？解：（1）变比k=U1/U2=（10/3）/（0.4/3）=25（2）一次闸数N1=U1/5.133=10*（10³/3）/5.133=1125匝二次闸数N2=U2/5.133=（400/3）/5.133=45匝（3）磁通φm=U1/4.44FN1=（10000/3）/（4.44*50*1125）=0.023(Wb)铁芯中的磁通密度Bm=φm/S=0.023*108/159.99*10-4≈1.444T4049 一台220/38.5kV 的三相变压器的变比k 是多少？若此时电网电压仍维持220kV ，而将高压侧分头调至225.5kV ，低压侧电压U2应是多少？解： k´=U´/U2=220/38.5=5.71调整高压侧分头后，变比为k`=U`/U2=225.5/38.5=5.84U2=U1/k`=220/5.84=37.67(kV)答：三相变压器的变比是5.71，低压侧电压是37.67kV 。

5050 一台20MV A 双绕组变压器，短路电压为10.5%，取基准容量Si=100MV A,求其阻抗的标么值。

解： Xb=(10.5/100)*(Sj/Se) =0.105*(100/20)=0.525答：阻抗的标么值是0.525。

1067 有一台SFL1-50000/110双绕组变压器，高低压侧的阻抗压降为10.5%，短路损耗为230kW，求变压器绕组的电阻和漏抗值。

解：变压器绕组的电阻RB=(△PD*10³/Se²)Ue²=[230*10³]/（50000）²]*110²=1.11(Ω)变压器的漏抗XB=(UD%Ue²/Se)*10³=(10.5%*110²/50000)*10³=25.41(Ω)答：变压器绕组的电阻为1.11Ω，漏抗值为25.41Ω。

Je4D2068 某站装有一组由118只GGF-300型铅酸蓄电池组成的蓄电池组，每只电池电压UD=2.15V，正常负荷电流Ifh=10A，若想使母线电压U保持在220V，问应有多少只电池投入运行？若蓄电池的浮充电流Ik=0.03Qe/36A，那么浮充机输出电流Ic应为多少？解：电池数n=U/Ud=220/2.15=102（只）Ife=0.03（Qe/36）=0.03*（300/36）=0.25（A）Ie=Ife+Ifh=0.25+10=10.25（A）答：应有102只电池投入运行，浮充机输出的电流为10.25A。

3069 一台铭牌为10kV，80kvar的电力电容器,当测量电容器的电容量时为200V工频电压下电流为180mA时，求实测电容值，并判断其是否合格（ΔC＜10%Ce时为合格）。

解：根据铭牌计算其标称电容量为Ce=Q/（ωU²）=（80×10³）/[（1000）²×100π] ×106=2.54（μF）根据测试结果，求出实测电容量为Ce´=I/Uω=180×10-3/（200×100π）×106=2.86（μF）电容量的偏差ΔC为ΔC=[（Ce´- Ce）/ Ce] ×100%=（2.86-2.54）/2.54×100%=12.6%因为ΔC＞10%，所以不合格。

合集下载

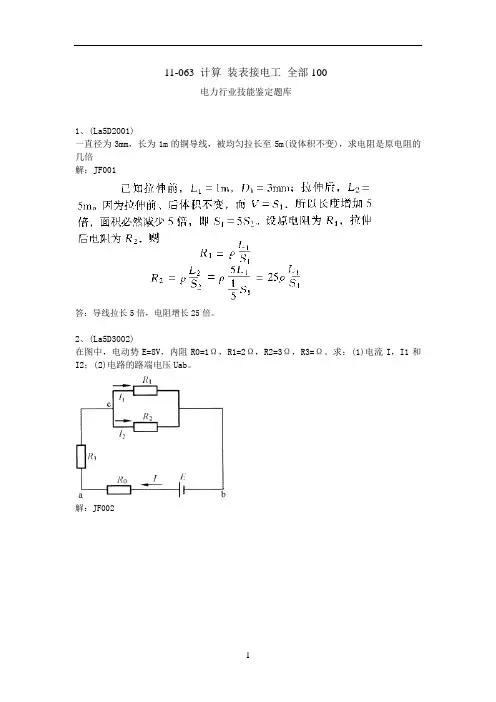

11-063电力行业技能鉴定题库装表接电计算

11-063电力行业技能鉴定题库装表接电计算

11-063_计算_装表接电工_全部100电力行业技能鉴定题库1、(La5D2001)一直径为3mm，长为1m的铜导线，被均匀拉长至5m(设体积不变)，求电阻是原电阻的几倍解：JF001答：导线拉长5倍，电阻增长25倍。

2、(La5D3002)在图中，电动势E=8V，内阻R0=1Ω，R1=2Ω，R2=3Ω，R3=Ω。

求：(1)电流I，I1和I2；(2)电路的路端电压Uab。

解：JF002答：电流I为2A，I1为，I2为；电压Uab为6v。

3、(La5D3003)在如图所示电路中，电动势E=100V，内阻R0=Ω，电阻R1=Ω R2=95Ω求：(1)电路总电流；(2)电阻R1和R2上电压；(3)电源总功率；(4)负载消耗的功率。

解：JF003答：电路总电流，为1A；电阻R1、R2上的电压U1为、U2为95V；电源总功率P1为100W；负载消耗的功率P2为。

4、(La5D3004)电阻R1和R2相并联，已知两端电压为10V，总电流为5A，两条支路电流之比为I1:I2=1:2。

求电阻R1和R2。

解：JF004答：电阻R1为6Ω，R2为3Ω。

5、(La5D4005)如图所示电路中，R1=10Ω，．R2=20Ω，电源的内阻可忽略不计，若使开关S闭合后，电流为原电流的倍，则电阻R3应选多大解：JF005答：电阻R3应选20Ω6、(La5D4006)有一只量程为U1=10V，内阻为Rv=10kΩ的级电压表，若将其改制成量限为300V的电压表，问应串联多大的电阻解：JF006答：应再串联的电阻R阻值为290kΩ。

7、(La5D4007)某用户的单相电能表配有TA，TA二次线单根长5m，横截面积^2。

求20℃时，二次线总电阻为多少若TA二次电流为4A．问二次线消耗的功率为少(20℃时ρ=Ω·mm^2／m)。

解：JF007答：二次线电阻为Ω，消耗功率为。

8、(La4D1008)某低压三相四线供电平衡负载用户，有功功率为2kW，工作电流为5A。

电测仪表工技能鉴定题库(初级工计算题)

电测仪表工技能鉴定题库(初级工计算题)

初级计算1.一块电压表的最大量程为500V，得知其在测量时的最大绝对误差为△m为0.5V，试求这块电压表的准确度等级为%。

(计算结果保留小数点后两位) 0.12.有一只额定电压为220V的灯泡，额定功率是100W，当将灯泡并联接在220V电压时，回路的电流是I= A。

(计算结果保留小数点后两位) 0.453.有6C正电荷从电路中的A点移到B点时，所做的功是10J，AB间电压等于U= V。

(计算结果保留小数点后两位) 1.674.在30℃测得一发电机定子绕组的电阻值为0.0286Ω，定子绕组都是由铜材料制成，换算到75℃时电阻值为Ω。

铜的电阻温度系数为4.0*10-3/℃。

(计算结果保留小数点后三位) 0.0345.一个220V的中间继电器，线圈电阻为6.8Ω，运行时需串入3000Ω的电阻，通过该电阻的电流是I2= A。

如果通过R2的电流为0.11A，此时串联电阻R2的功率是W。

(计算结果保留小数点后两位) 0.07，36 6.检验上量限为1000W的0.5级单相功率表时，该表允许误差为±W。

(计算结果保留小数点后两位) 57.测量实际值为101V的电压时，电压表的指示值是100V。

则电压表的绝对误差A1= V，相对误差A2= %。

(计算结果保留小数点后两位) -1，-0.998.有一只电动势为1.5V，内阻为R0=0.2Ω的电池，给一个电阻为 4.9Ω的负载供电。

电池产生的功率P1=W，电池输出的功率P2= W。

0.44，0.429.已知电路如下图所示，R1=10Ω，R2=30Ω，US=5V，要使电阻R获得最大功率，R值应为R= Ω。

(计算结果保留小数点后一位) 7.510.已知电路如下图所示，R1=10Ω，R2=30Ω，US=5V，要使电阻R获得最大功率，最大功率P MAX= W。

(计算结果保留小数点后两位) 0.8311.如图示串联谐振电路，U=110V，R=6Ω，X1=8Ω，X2=6Ω，求Z= Ω，总电流I= A。

计算_变电检修工_全部87(新版完成)

计算_变电检修工_全部87(新版完成)

11-055_计算_变电检修工_全部82电力行业技能鉴定题库1、(La5D1001)如图所示，已知电阻R1=6Ω，R2=4Ω，U=100V，求电阻R1、R2上的电压U1、U2各是多少?解：答：电阻R1和R2上的电压分别为60V和40V。

2、(La5D3002)如图所示，已知三相负载阻抗相同，且PV2表读数U2为380V，求PV1表的读数U1是多少?解：答：电压表PV1的读数为220V。

3、(La5D3003)欲使I=200mA的电流流过一个R=85Ω的电阻，问在该电阻的两端需要施加多大的电压U?解：答：在该电阻的两端需施加17V电压。

4、(La5D4004)某一正弦交流电的表达式i=sin(1000t+30°)A，试求其最大值、有效值、角频率、频率和初相角各是多少?解：答：该交流电的最大值为1A、有效值为0.707A、角频率为1000rad／S、频率为159Hz、初相角为30°。

5、(La5D5005)用一只内电阻R^^1为1800Ω，量程U^^1为150V的电压表来测量U^^2=600V的电压，试问必须串接多少欧姆的电阻?解：答：必须串接5402Ω的电阻。

6、(La4D2006)有一台直流发电机，在某一工作状态下测得该机端电压U=230V，内阻R^^0=0.2Ω，输出电流I=5A，求发电机的电动势E、负载电阻R^^f和输出功率P各为多少?解：答：发电机的电动势为231V，负载电阻为46Ω，输出功率为1150W。

7、(La4D3007)有一线圈，若将它接在电压U为220kV，频率f为50Hz的交流电源上，测得通过线圈的电流I为5A，求线圈的电感L是多少?解：答：线圈的电感L为0.14H。

8、(La4D3008)如图所示，已知三相负载的阻抗相同，PA1表的读数I^^1为15A，求PA2表的读数I^^2是多少?解：答：PA2表的读数I2是25.98A9、(La4D5009)如图所示，已知电阻R^^1=2kΩ，R^^2=5kΩ，B点的电位U^^B为20V，C点的电位U^^C为一5V，试求电路中A点的电位U^^A是多少?解：答：A点的电位是30V。

电气值班员职业技能鉴定题库(初级工)第024套

电气值班员职业技能鉴定题库(初级工)第024套

选择题【1】如负载的有功功率为P，无功功率为Q，电压为U电流为I，确定电抗X大小的关系式是（ A ）。

A．X=Q/I²B．X=Q/IC．X=I²/Q²D．X=（UI²）/Q【2】电机绕组两个边所跨的距离称为（ B ）。

A．极距B．节距C．槽距D．间距【3】已知交流电动机的励磁极对数p和电源频率f，计算电动机的同步转速n时，用（ B ）公式。

A．n=60p/fB．n=60f/pC．n=60fpD．n=fp/60【4】发电机在带负荷运行时，发电机与负载之间只存在着能量（ C ）。

A．消耗过程B．交换过程C．消耗过程和交换过程D．不一定【5】发电机通过旋转而产生电动势，它是一种能连续提供电流的装置，所以称它为（ A ）。

A．电源B．电动势C．电压源D．电压【6】在正常运行时，应监视隔离开关的电流不超过额定值，其温度不超过（ B ）℃运行。

A．60B．70C．80D．90【7】两个电容量为10μF的电容器，并联电压为10V的电路中，现将电容器电压升至20V，则此时电容器的电量将（ C ）。

A．增大一倍B．减小一倍C．不变D．不一定【8】发电机定子里安放着互差120°的三相绕组，流过对称的三相交流电流时，在定子里将产生（ C ）。

A．恒定磁场B．脉动磁场C．旋转磁场D．永动磁场【9】磁电式仪表用于测量（ B ）。

A．交流电B．直流电C．瞬时值D．平均值【10】发电机的同步转速n与发电机的磁极对数为（ B ）。

A．正比例关系B．反比例关系；（〇不成比例C．不变【11】当三相异步电动机负载减少时，其功率因数（ B ）。

A．增高B．降低C．不变D．变【12】导体的电阻与导体的长度关系为（ A ）。

A．正比B．反比C．随之增加D．无关【13】求解直流复杂电路中某一支路的电压、电流或功率时，采用（ D ）计算较为方便。

A．支路电流法B．节点电压法C．回路电流法D．戴维南定律【14】确定电流通过导体时所产生的热量与电流的平方、导体的电阻及通过的时间成正比的定律是（ C ）。
