11-063电力行业技能鉴定题库装表接电计算

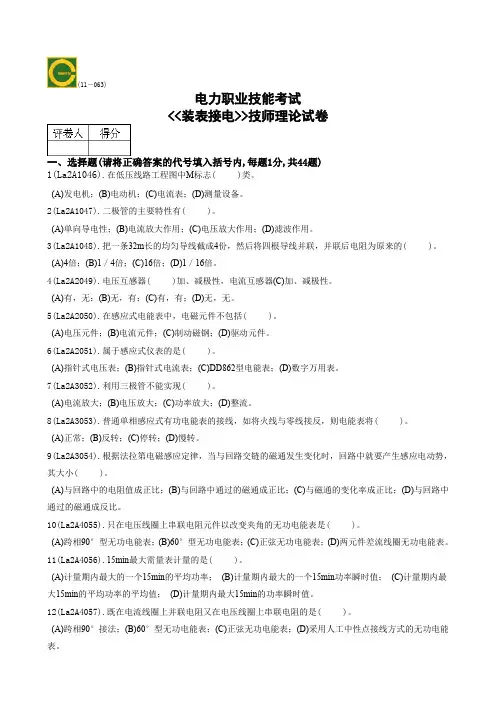

(11－063)电力职业技能考试<<装表接电>>技师理论试卷一、选择题(请将正确答案的代号填入括号内,每题1分,共44题)1(La2A1046).在低压线路工程图中M标志( )类。

(A)发电机；(B)电动机；(C)电流表；(D)测量设备。

2(La2A1047).二极管的主要特性有( )。

(A)单向导电性；(B)电流放大作用；(C)电压放大作用；(D)滤波作用。

3(La2A1048).把一条32m长的均匀导线截成4份，然后将四根导线并联，并联后电阻为原来的( )。

(A)4倍；(B)1／4倍；(C)16倍；(D)1／16倍。

4(La2A2049).电压互感器( )加、减极性，电流互感器(C)加、减极性。

(A)有，无；(B)无，有；(C)有，有；(D)无，无。

5(La2A2050).在感应式电能表中，电磁元件不包括( )。

(A)电压元件；(B)电流元件；(C)制动磁钢；(D)驱动元件。

6(La2A2051).属于感应式仪表的是( )。

(A)指针式电压表；(B)指针式电流表；(C)DD862型电能表；(D)数字万用表。

7(La2A3052).利用三极管不能实现( )。

(A)电流放大；(B)电压放大；(C)功率放大；(D)整流。

8(La2A3053).普通单相感应式有功电能表的接线，如将火线与零线接反，则电能表将( )。

(A)正常；(B)反转；(C)停转；(D)慢转。

9(La2A3054).根据法拉第电磁感应定律，当与回路交链的磁通发生变化时，回路中就要产生感应电动势，其大小( )。

(A)与回路中的电阻值成正比；(B)与回路中通过的磁通成正比；(C)与磁通的变化率成正比；(D)与回路中通过的磁通成反比。

10(La2A4055).只在电压线圈上串联电阻元件以改变夹角的无功电能表是( )。

(A)跨相90°型无功电能表；(B)60°型无功电能表；(C)正弦无功电能表；(D)两元件差流线圈无功电能表。

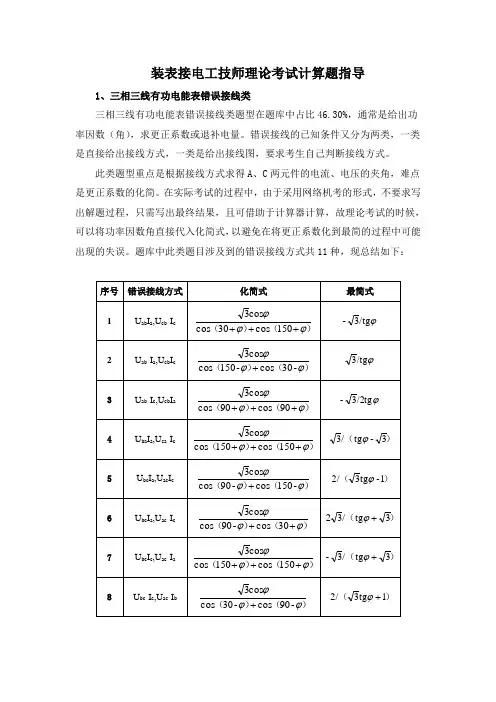

装表接电工技师理论考试计算题指导1、三相三线有功电能表错误接线类三相三线有功电能表错误接线类题型在题库中占比46.30%，通常是给出功率因数（角），求更正系数或退补电量。

错误接线的已知条件又分为两类，一类是直接给出接线方式，一类是给出接线图，要求考生自己判断接线方式。

此类题型重点是根据接线方式求得A、C两元件的电流、电压的夹角，难点是更正系数的化简。

在实际考试的过程中，由于采用网络机考的形式，不要求写出解题过程，只需写出最终结果，且可借助于计算器计算，故理论考试的时候，可以将功率因数角直接代入化简式，以避免在将更正系数化到最简的过程中可能出现的失误。

题库中此类题目涉及到的错误接线方式共11种，现总结如下：例1-1：已知三相三线有功电能表接线错误，其接线方式为：A 相元件U ca I a ，C 相元件U ba I c ，功率因数为0.866，该表更正系数是 。

（三相负载平衡，结果保留两位小数）解：)150cos(a ca a ϕ+=I U P )90cos(c ba c ϕ+=I U P 在对称三相电路中： U ca =U ba =U ，I a =I c =I()()[]ϕϕ+++=+=90cos 150cos UI P P P c a 误更正系数：[]）（）（）（）（误正ϕϕϕϕϕϕ+++=+++==90cos 150cos cos 390cos 150cos UI UIcos 3P P K （化简式） 化到最简：ϕtg 312-K +==-1.00 （最简式） 答：该表更正系数是-1.0。

例1-2：用户的电能计量装置电气接线图如图， ϕ=35，则该用户更正系数是 。

（结果保留两位小数）解：由图可知其接线方式为：A 相元件U ab I a ，C 相元件U cb （-I c ）所以：)30cos(a ab a ϕ+=I U P )150cos(-c cbc ϕ+=）（I U P 在对称三相电路中： U ab =U cb =U ，I a =I c =I()()[]ϕϕ+++=+=150cos 30cos UI P P P c a 误更正系数：[]）（）（）（）（误正ϕϕϕϕϕϕ+++=+++==150cos 30cos cos 31500cos 30cos UI UIcos 3P P K （化简式） 化到最简：ϕtg 3K ==-2.47 （最简式） 答：当ϕ=35时，该用户更正系数是-2.47。

装表接电职业技能鉴定试题库一、选择题下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。

La5A1001 我国现行电力网中，交流电压额定频率值定为(A)。

(A)50Hz；(B)60Hz；(C)80Hz；(D)25Hz。

La5A1002 DD862型电能表是(A)。

(A)单相有功电能表；(B)三相三线有功电能表；(C)三相四线有功电能表；(D)单相复费率电能表。

La5A1003 关于电能表铭牌，下列说法正确的是(B)。

(A)D表示单相，S表示三相，T表示三相低压，X表示复费率；(B)D表示单相，S表示三相三线，T表示三相四线，X表示无功；(C)D 表示单相，S表示三相低压，T表示三相高压，X表示全电子；(D)D表示单相，S表示三相，T表示三相高压，X表示全电子。

La5A2004 对于单相供电的家庭照明用户，应该安装(A)。

(A)单相长寿命技术电能表；(B)三相三线电能表；(C)三相四线电能表；(D)三相复费率电能表。

La5A2005 电能表铭牌上有一三角形标志，该三角形内置一代号，如A、B等，该标志指的是电能表(B)组别。

(A)制造条件；(B)使用条件；(C)安装条件；(D)运输条件。

La5A2006 根据欧姆定律，导体中电流I的大小(C)。

(A) 与加在导体两端的电压U成反比，与导体的电阻R成反比；(B) 与加在导体两端的电压U成正比，与导体的电阻R成正比；(C) 与加在导体两端的电压U成正比，与导体的电阻R成反比；(D)与加在导体两端的电压U成反比，与导体的电阻R成正比。

La5A3007 用右手定则判断感应电动势的方向时，应(A)。

(A)使手心迎着磁力线的方向；(B)使四根手指指向磁力线的方向；(C)使大拇指指向磁力线的方向；(D)使四根手指指向导体的运动方向。

La5A3008 某一单相用户使用电流为5A，若将单相两根导线均放入钳形表表钳之内，则读数为(D)。

(A)5A；(B)10A；(C)5 A；(D)0A。

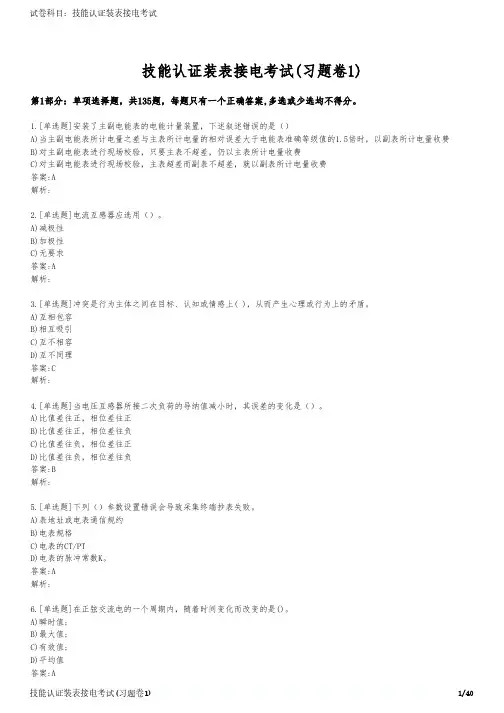

技能认证装表接电考试(习题卷1)第1部分：单项选择题，共135题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]安装了主副电能表的电能计量装置，下述叙述错误的是（）A)当主副电能表所计电量之差与主表所计电量的相对误差大于电能表准确等级值的1.5倍时，以副表所计电量收费B)对主副电能表进行现场校验，只要主表不超差，仍以主表所计电量收费C)对主副电能表进行现场校验，主表超差而副表不超差，就以副表所计电量收费答案:A解析:2.[单选题]电流互感器应选用（）。

A)减极性B)加极性C)无要求答案:A解析:3.[单选题]冲突是行为主体之间在目标、认知或情感上( )，从而产生心理或行为上的矛盾。

A)互相包容B)相互吸引C)互不相容D)互不同理答案:C解析:4.[单选题]当电压互感器所接二次负荷的导纳值减小时，其误差的变化是（）。

A)比值差往正，相位差往正B)比值差往正，相位差往负C)比值差往负，相位差往正D)比值差往负，相位差往负答案:B解析:5.[单选题]下列（）参数设置错误会导致采集终端抄表失败。

A)表地址或电表通信规约B)电表规格C)电表的CT/PTD)电表的脉冲常数K。

答案:A解析:6.[单选题]在正弦交流电的一个周期内，随着时间变化而改变的是()。

A)瞬时值;B)最大值;7.[单选题]按《国家电网公司电力安全工作规程》规定，升降板使用年限不超过( )年。

A)2B)3C)4D)5答案:D解析:8.[单选题]GPRS终端心跳周期设置为( )分钟。

A)10B)8C)15D)30答案:A解析:9.[单选题]电缆埋地敷设，电缆室外直埋农田时不应小于( )m。

A)0.5B)0.6C)0.7D)1答案:D解析:10.[单选题]电磁式电压互感器进行二次绕组对外部表面的耐压实验中，在互感器的二次接线端子与金属容器间施加( )KV的电压历时1分钟，其二次绕组对外部表面不应击穿。

A)1B)3C)2D)4答案:B解析:11.[单选题]对电能表换表前后进行( )的检查，是技术管理的必要程序。

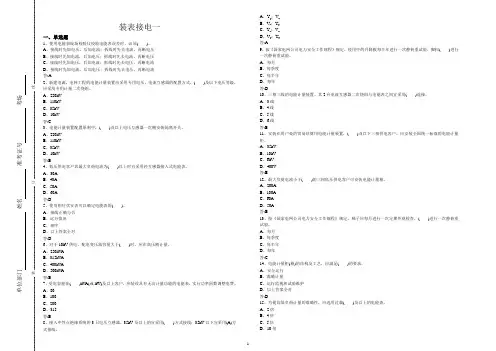

装表接电一一、单选题1、使用电能表现场校验仪校验电能表误差时，必须( )。

A、接线时先加电压，后加电流；拆线时先去电流，再断电压B、接线时先加电流，后加电压；拆线时先去电流，再断电压C、接线时先加电压，后加电流；拆线时先去电压，再断电流D、接线时先加电流，后加电压；拆线时先去电压，再断电流答:A2、新建电源、电网工程的电能计量装置应采用专用电压、电流互感器的配置方式，( )及以下电压等级，应采用专用计量二次绕组。

A、220kVB、110kVC、35kVD、10kV答:C3、电能计量装置配置原则中，( )及以上电压互感器一次侧安装隔离开关。

A、220kVB、110kVC、35kVD、10kV答:B4、低压供电客户其最大负荷电流为( )以上时宜采用经互感器接入式电能表。

A、30AB、40AC、50AD、60A答:D5、使用相位伏安表可以确定电能表的( )。

A、接线正确与否B、运行情况C、相序D、以上答案全对答:D6、对于10kV供电，配电变压器容量大于( )时。

应在高压侧计量。

A、250kVAB、315kV AC、400kVAD、500kVA答:B7、受电容量在( )kV A(或kW)及以上客户，应装设具有无功计量功能的电能表，实行功率因数调整电费。

A、80B、100C、200D、315答:B8、接入中性点绝缘系统的3只电压互感器，35kV及以上的宜采用( )方式接线；35kV以下宜采用(A)方式接线。

A、Y y；V vB、V v；Y yC、Y v；V vD、V y；Y y答:A9、按《国家电网公司电力安全工作规程》规定，使用中的升降板每半年进行一次静荷重试验，脚扣( )进行一次静荷重试验。

A、每月B、每季度C、每半年D、每年答:D10、三相三线的电能计量装置。

其2台电流互感器二次绕组与电能表之间宜采用( )连接。

A、3线B、4线C、5线D、6线答:B11、安装在用户处的贸易结算用电能计量装置，( )及以下三相供电客户。

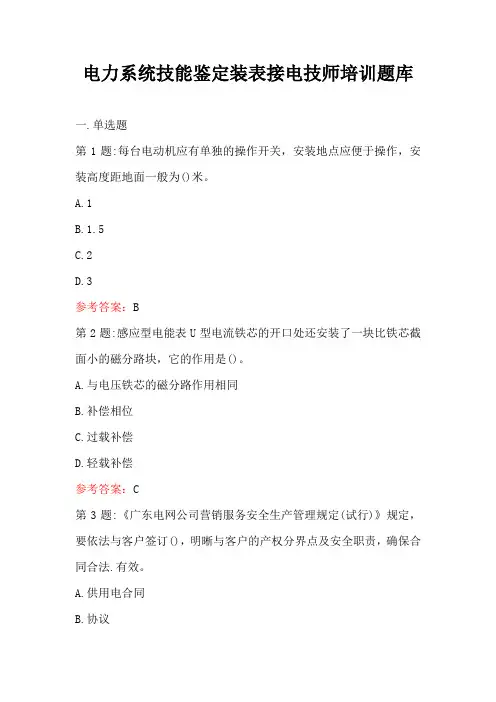

电力系统技能鉴定装表接电技师培训题库一.单选题第1题:每台电动机应有单独的操作开关，安装地点应便于操作，安装高度距地面一般为()米。

A.1B.1.5C.2D.3参考答案：B第2题:感应型电能表U型电流铁芯的开口处还安装了一块比铁芯截面小的磁分路块，它的作用是()。

A.与电压铁芯的磁分路作用相同B.补偿相位C.过载补偿D.轻载补偿参考答案：C第3题:《广东电网公司营销服务安全生产管理规定(试行)》规定，要依法与客户签订()，明晰与客户的产权分界点及安全职责，确保合同合法.有效。

A.供用电合同B.协议C.工作票D.合约参考答案：A第4题:不属于集中器载波初抄相位的是:()。

A.a相B.b相C.c相D.n相参考答案：D第5题:电能表的转盘平面应与永久磁铁的磁极端面()，且位置适中。

A.垂直B.相连C.重合D.平行参考答案：D第6题:接成Y0/Y0-12型接线的电压互感器在二次不带负荷的情况下如果互感器一次侧C相断线则UAB＝()；UBC＝()；UCA=()。

A.100v.57.7v.57.7vB.100v.0v.57.7vC.100v.57.7v.173vD.173v.57.7v.0v参考答案：A第7题:基本误差是指电能表在()条件下测试的相对误差值()。

A.正常工作B.工作极限范围C.检定规程规定的参比D.常温参考答案：C第8题:电能计量用电电压和电流互感器的二次导线最小截面积为()。

A.1.5mm2，2.5mm2B.2.5mm2，4mm2C.4mm2，6mm2D.6mm2，2.0mm2参考答案：B第9题:禁止()或用单手抡大锤，周围不准有人靠近。

狭窄区域，使用大锤应注意周围环境，避免反击力伤人。

A.戴防护眼镜B.戴安全帽C.戴手套D.以上均不参考答案：B第10题:按规定的环境条件和电压值对安装式电能表，施以频率为50HZ的实际正弦波交流电压，进行耐压试验历时1分钟，这时不应出现()。

A.飞弧.火花放电或击穿B.不应出现机械损伤C.电弧现象D.击穿和机械损伤参考答案：A第11题:当采用三相三线有功电能表测量三相四线电路中有功电能时，所测量到的有功电能为()。

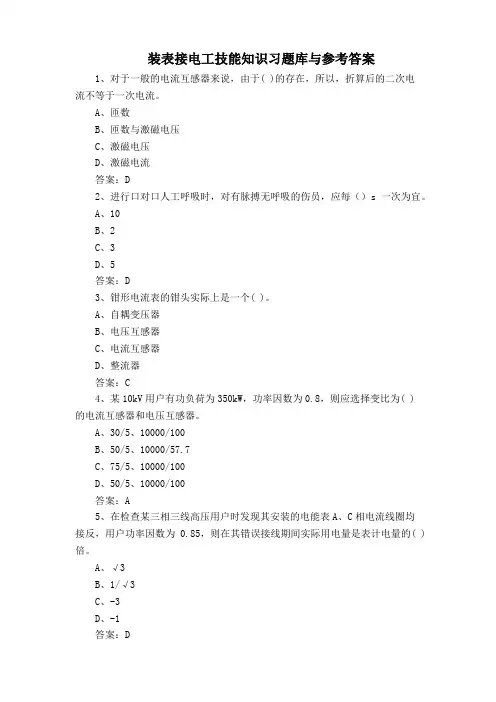

装表接电工技能知识习题库与参考答案1、对于一般的电流互感器来说，由于( )的存在，所以，折算后的二次电流不等于一次电流。

A、匝数B、匝数与激磁电压C、激磁电压D、激磁电流答案：D2、进行口对口人工呼吸时，对有脉搏无呼吸的伤员，应每（）s一次为宜。

A、10B、2C、3D、5答案：D3、钳形电流表的钳头实际上是一个( )。

A、自耦变压器B、电压互感器C、电流互感器D、整流器答案：C4、某10kV用户有功负荷为350kW，功率因数为0.8，则应选择变比为( )的电流互感器和电压互感器。

A、30/5、10000/100B、50/5、10000/57.7C、75/5、10000/100D、50/5、10000/100答案：A5、在检查某三相三线高压用户时发现其安装的电能表A、C相电流线圈均接反，用户功率因数为0.85，则在其错误接线期间实际用电量是表计电量的( )倍。

A、√3B、1/√3C、-3D、-1答案：D6、带电换表时，若接有电压、电流互感器，则应分别（）。

A、均开路B、均短路C、开路、短路D、短路、开路答案：C7、低压电气设备，设于室内的临时木遮栏高度应不低于（）。

A、1.7mB、1.2mC、1mD、1.5m答案：B8、二次导线应采用铜质( )芯绝缘线。

A、双芯B、单芯C、多层D、三芯答案：B9、分配电箱与开关箱的距离不得超过（）。

A、15mB、30mC、20mD、25m答案：B10、车库、居民合表用户使用智能费控电能表预置金额为( )元A、10B、40C、30D、20答案：A11、在变压器铁心中，产生铁损的原因是( )现象。

A、磁阻B、涡流C、磁滞D、磁滞和涡流答案：D12、接入中性点非有效接地的35kV高压线路的计量装置，宜采用( )A、三台电压互感器，且按Y0/y0方式接线B、三台电压互感器，且按Y/y方式接线C、两台电压互感器，且按V/v方式接线D、两台电压互感器，接线方式不定答案：C13、一般对新装或改装、重接二次回路后的电能计量装置都必须先进行（）。

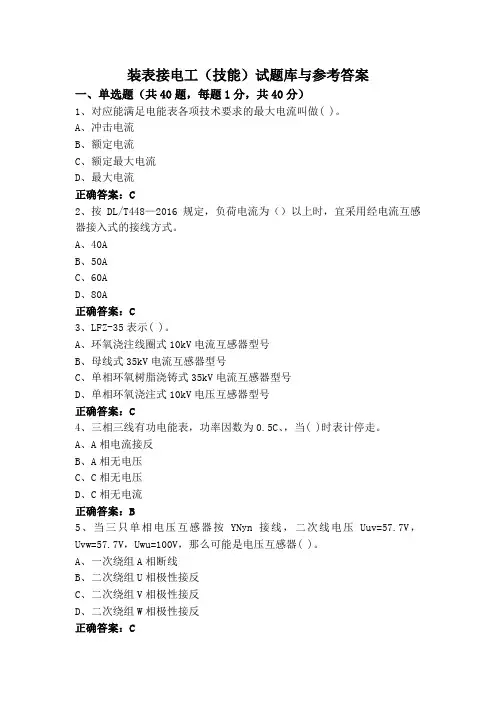

装表接电工（技能）试题库与参考答案一、单选题（共40题，每题1分，共40分）1、对应能满足电能表各项技术要求的最大电流叫做( )。

A、冲击电流B、额定电流C、额定最大电流D、最大电流正确答案：C2、按DL/T448—2016规定，负荷电流为（）以上时，宜采用经电流互感器接入式的接线方式。

A、40AB、50AC、60AD、80A正确答案：C3、LFZ-35表示( )。

A、环氧浇注线圈式10kV电流互感器型号B、母线式35kV电流互感器型号C、单相环氧树脂浇铸式35kV电流互感器型号D、单相环氧浇注式10kV电压互感器型号正确答案：C4、三相三线有功电能表，功率因数为0.5C、，当( )时表计停走。

A、A相电流接反B、A相无电压C、C相无电压D、C相无电流正确答案：B5、当三只单相电压互感器按YNyn接线，二次线电压Uuv=57.7V，Uvw=57.7V，Uwu=100V，那么可能是电压互感器( )。

A、一次绕组A相断线B、二次绕组U相极性接反C、二次绕组V相极性接反D、二次绕组W相极性接反正确答案：C6、低压用户在营销系统中生成采集点时需要将采集点类型选择为( )A、远程抄表B、中小客户集抄C、手工抄表D、抄表器抄表正确答案：B7、下列设备不是电能计量装置的是( )。

A、计量用互感器B、电能表C、失压记时器D、电能计量箱正确答案：C8、小导线连接时，首先要除去绝缘层，当使用电工刀工作时，刀口应向外，以（）角切入绝缘层，以免损坏线芯。

A、15B、30C、45D、60正确答案：C9、在穿心电流互感器的接线中，一次相线如果在电流互感器上绕四匝，则电流互感器的实际变比将是额定变比的（）。

A、5倍B、1/5倍C、4倍D、1/4倍正确答案：D10、低压三相四线制线路中，在三相负荷对称情况下，U、W相电压接线互换，则电能表( )。

A、正常B、烧表C、停转D、反转正确答案：C11、从理论上讲，电流互感器一次电流、二次电流之比与一、二次绕组匝数A、成正比B、相同C、无关D、成反比正确答案：D12、正常供电时，电子式电能表的工作电源通常有三种方式，工频电源、阻容电源和( )。

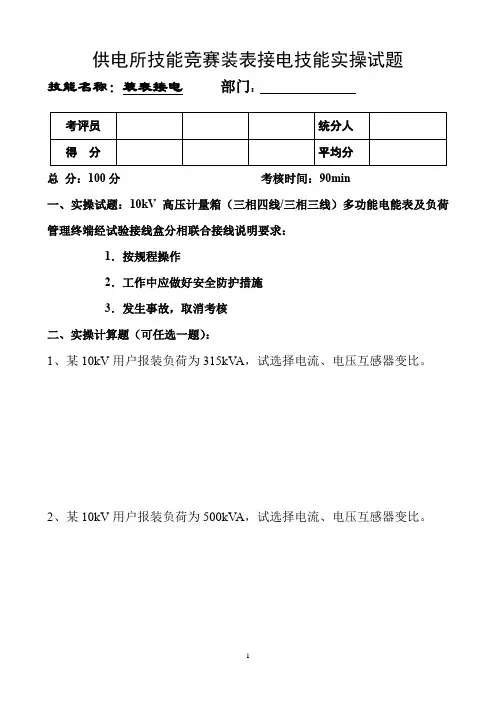

供电所技能竞赛装表接电技能实操试题
技能名称：装表接电部门：
总分：100分考核时间：90min
一、实操试题：10kV高压计量箱（三相四线/三相三线）多功能电能表及负荷管理终端经试验接线盒分相联合接线说明要求：
1．按规程操作
2．工作中应做好安全防护措施
3．发生事故，取消考核
二、实操计算题（可任选一题）：
1、某10kV用户报装负荷为315kV A，试选择电流、电压互感器变比。

2、某10kV用户报装负荷为500kV A，试选择电流、电压互感器变比。

供电所装表接电技能竞赛实操技能考试评分表部门：得分：。

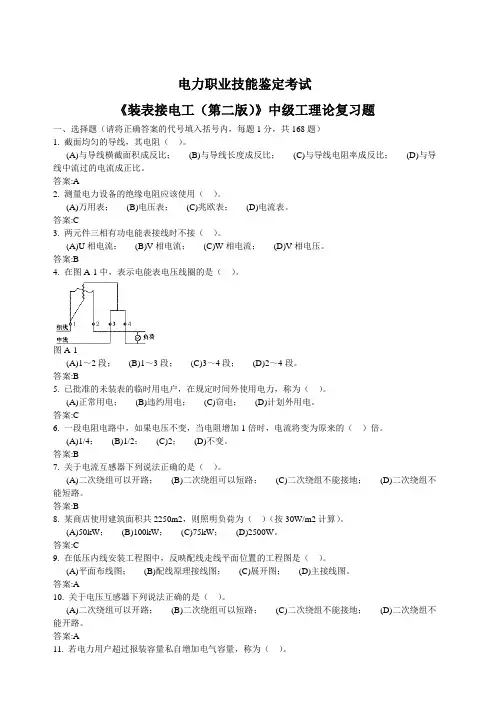

电力职业技能鉴定考试《装表接电工（第二版）》中级工理论复习题一、选择题（请将正确答案的代号填入括号内，每题1分，共168题）1. 截面均匀的导线，其电阻（）。

(A)与导线横截面积成反比；(B)与导线长度成反比；(C)与导线电阻率成反比；(D)与导线中流过的电流成正比。

答案:A2. 测量电力设备的绝缘电阻应该使用（）。

(A)万用表；(B)电压表；(C)兆欧表；(D)电流表。

答案:C3. 两元件三相有功电能表接线时不接（）。

(A)U相电流；(B)V相电流；(C)W相电流；(D)V相电压。

答案:B4. 在图A-1中，表示电能表电压线圈的是（）。

图A-1(A)1～2段；(B)1～3段；(C)3～4段；(D)2～4段。

答案:B5. 已批准的未装表的临时用电户，在规定时间外使用电力，称为（）。

(A)正常用电；(B)违约用电；(C)窃电；(D)计划外用电。

答案:C6. 一段电阻电路中，如果电压不变，当电阻增加1倍时，电流将变为原来的（）倍。

(A)1/4；(B)1/2；(C)2；(D)不变。

答案:B7. 关于电流互感器下列说法正确的是（）。

(A)二次绕组可以开路；(B)二次绕组可以短路；(C)二次绕组不能接地；(D)二次绕组不能短路。

答案:B8. 某商店使用建筑面积共2250m2，则照明负荷为（）（按30W/m2计算）。

(A)50kW；(B)100kW；(C)75kW；(D)2500W。

答案:C9. 在低压内线安装工程图中，反映配线走线平面位置的工程图是（）。

(A)平面布线图；(B)配线原理接线图；(C)展开图；(D)主接线图。

答案:A10. 关于电压互感器下列说法正确的是（）。

(A)二次绕组可以开路；(B)二次绕组可以短路；(C)二次绕组不能接地；(D)二次绕组不能开路。

答案:A11. 若电力用户超过报装容量私自增加电气容量，称为（）。

(A)窃电；(B)违约用电；(C)正常增容；(D)计划外用电。

答案:B12. 某三相三线线路中，其中两相电流均为10A，则另一相电流为（）。
