水电安装知识及电气施工符号大集合安装专业一、工程量计算规则（一）第二册电气工程1、标注线路的文字符号：中文名称常用文字代号单字母双字母三字母控制线路W WC直流线路WD应急照明线路WE WEL 电话线路WF照明线路WL电力线路WP声道（广播）线路WS 电视线路WV插座线路WX注：也可用数字号或数字组标注线路2、线路敷设部位文字符号：中文名称常用文字代号旧符号新符号备注沿或跨梁（屋架）L AB 旧符号仅作为对照用沿或跨柱敷设 Z AC 暗敷在梁内BC暗敷在墙内WC暗敷在柱内CLC吊顶内敷设R SCE暗敷在屋面或顶板内CC沿墙面敷设Q WS沿顶棚或顶板面P CE地板或地面下 D FC3、线路敷设方式文字符号：中文名称常用文字代号旧符号新符号备注暗敷 A C明敷M E金属线槽MR塑料线槽PR电缆桥架CT电缆沟TC焊接钢管GC S C水煤气管G G电线管DG M T金属软管CP硬塑料管SG PC阻燃半硬聚氯乙烯管FPC 聚氯乙烯波纹电线管KPC 铝皮线卡QD A L塑料线卡PL（含尼龙线卡）瓷绝缘子CP K钢索敷设S M直接埋设DB混凝土排管CE4、照明灯具安装方式文字符号：中文名称常用文字代号旧符号新符号备注线吊式X SW 旧符号仅作为对照用链吊式L CS管吊式G DS壁装式W吸顶式 C 高度处绘线嵌入式R 也适用暗装配电箱顶棚内安装CR墙壁内安装WR支架上安装S柱上安装CL座装HM5、电机定额分类：3t以下为小型、5-30t为中型、30t以上为大型定额分类小型电机中型电机电机质量（t/台以下）0.1 0.2 0.5 0.8 1.2 2 3 5 10 20 30额定功率（Kw以下）直流2.2 11 22 55 75 100 200 300 500 700 1200交流 3.0 13 30 75 100 160 220 500 800 100025006、电气主要材料损耗表（计价表中不带括号的耗用量、计价表附注指明的、计价表中未列入也未说明的主材按此表执行）材料名称损耗率表%裸软导线（铜、铝、钢线、钢芯铝线）1.3绝缘导线（橡皮铜、塑料铝皮、软花）1.8电力电缆 1.0控制电缆 1.5硬母线（钢、铝、带形、管型、棒型、槽型） 2.3拉线材料（钢绞线、镀锌铁线） 1.5管材、管件（无缝、焊接钢管及电线管） 3.0板材（钢板、镀锌薄钢板）5.0型钢 5.0管体（管箍、护口、锁紧螺母、管卡子等） 3.0金具（耐张、悬垂、并沟、吊接等线夹及连板） 1.0紧固件（螺栓、螺母、垫圈、弹簧垫圈） 2.0木螺栓、圆钉 4.0绝缘子类 2.0照明灯具及辅助器具（成套灯具、镇流器、电容器） 1.0荧光灯、高压水银、氙气灯等 1.5白炽灯泡 3.0玻璃灯罩 5.0胶木开关、灯头、插销等 3.0低压电瓷制品（鼓绝缘子、瓷夹板、瓷管）3.0 低压保险器、瓷闸盒、胶盖闸 1.0塑料制品（塑料槽板、塑料板、塑料管） 5.0木槽板、木护圈、方圆木台5.0木杆材料（木杆、横担、横木、桩木等） 1.0混凝土制品（电杆、底盘、卡盘等）0.5石棉水泥板及制品8.0油类 1.8砖 4.0砂8.0石8.0电缆桥架、钢横担0.5水泥 4.0铁壳开关 1.0砂浆 3.0木材 5.0橡皮垫3.0硫酸 4.0蒸馏水10.0注:绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留长度，也不包括因各种弯曲（弧度）而增加的长度，这些长度应计算工程量的基本长度中。
水电图例符号（汇总）
一、电气工程图例及符号
电气图纸常用穿管安灯符号
电气安装平面布置图常用图形符号
电气常用图形符号（变压器、电动机、二极管、互感器、断路器等）
电力常用单位换算（电流、电压、功率、电感、时间等）
照明电信图例符号（各种开关等）
电气工程常用符号（电压表、电流表、电度表、欧姆表）等
电光源代号（氖灯、钠灯、汞灯、白炽灯）等
常用灯具类型符号（壁灯、花灯、吸顶灯）等
常用导线敷设方式（吸顶式、壁装式、沿墙面敷设）等
弱电常用符号（电视、电话、广播）等
电气工程常用特殊符号（接地、保护接地）等
二、建筑给水排水图例与符号
给水配件图例
卫生设备及水池图例
给水排水设备图例
小型给水排水构筑物图例
消防设施图例
管道图例
管道附件图例
管道阀门图例
仪表图例
三、暖通空调图例与符号
采暖管道图例符号
水汽管道阀门和附件图例符号
风道代号
风道阀门及附件图例风口和附件代号
暖通空调设备图例调控装置及仪表图例。

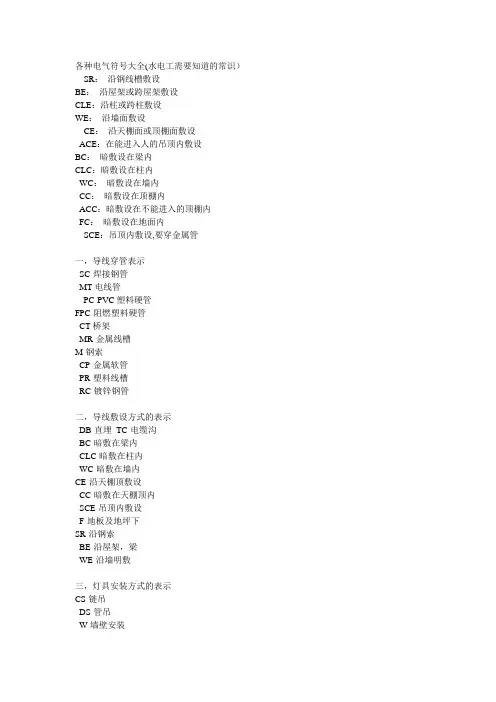

各种电气符号大全(水电工需要知道的常识）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3P、DTQ30-32/2P 这两个应是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关，其他那些符号都是关于导线穿管和敷设方式的一些表矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 ；2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 ；2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 ；2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HY A22,HY A23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HY AT23,NY AT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HY A23,ZR-HY A53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.矿用铠装阻燃通信电缆;MHY A22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22 1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZY AH22,PTY AH22,PTYAH32,PZY32 4芯-6芯-8芯-9芯------61、型号含义：R－连接用软电缆（电线），软结构。

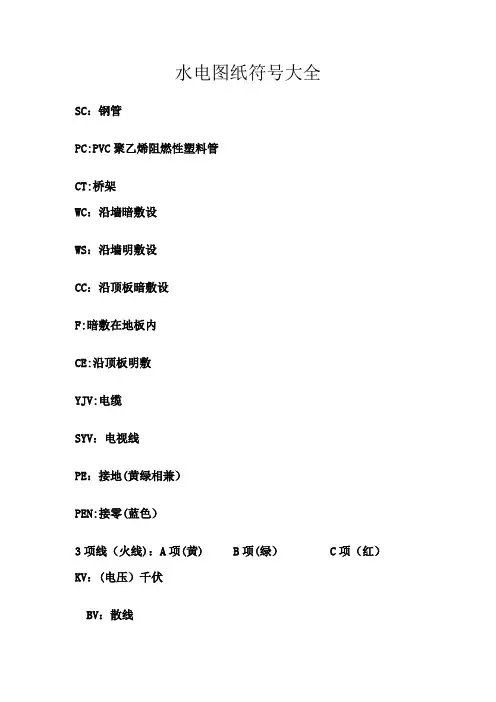

水电图纸符号大全之邯郸勺丸创作
SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架 WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不克不及进入的吊顶内④照明灯具装置方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内装置 (4)设备标注方法’⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位暗示2根导线暗示3根导线暗示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶装置标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡装置高度，m f--装置方式 L--光源种类，白炽灯或荧光灯。
1、管路敷设标注方法（导线敷设部位、方式）AB：沿或跨梁（屋架）敷设AC：吊顶内敷设ACC：暗敷设在不能进人的顶棚内ACE：在能进人的吊顶在敷设AL铝皮线卡敷设BC:在梁内暗敷BE：沿屋架或跨屋架敷设DB-直埋CC：暗敷设在屋面或顶板内：CC：沿现浇板内暗敷设CC：暗敷设在顶棚内CP：穿蛇皮管/金属软管敷设CT：电缆桥架敷设CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设CLE：沿柱或跨柱敷设CLC：柱子内暗敷SC：穿焊接钢管敷设SCE：吊顶内敷设,要穿金属管SR：沿钢索（钢线槽）敷设TC：电缆沟敷设F：地板及地坪下敷设FC：暗敷设在地面内WE（WS）：沿墙面敷设WC：暗敷设在墙内PC：硬塑料管敷设PCL：塑料夹敷设PL：阻燃半硬聚乙烯管敷设QR：铝合金线槽敷设MT：穿电线管敷设MR：封闭式金属线槽敷设M：用钢索敷设：PR：塑料线槽敷设FPC：穿阻燃半硬聚氯乙烯管敷设K：瓷瓶或拄式绝缘子敷设KPC：穿聚氯乙烯塑料波纹电线管敷设RC：水煤气管2、导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管SC-焊接钢管3、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上电线常用的表示法：RVB：平行多股软线（扁的）；RVS：对绞多股软线；RVV：多股软线……4、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称；4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。
建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。
例如：XL-1、XL-2、XL-3是指第几条的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。
(一)、电气工程图形符号管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线除注明外,见避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

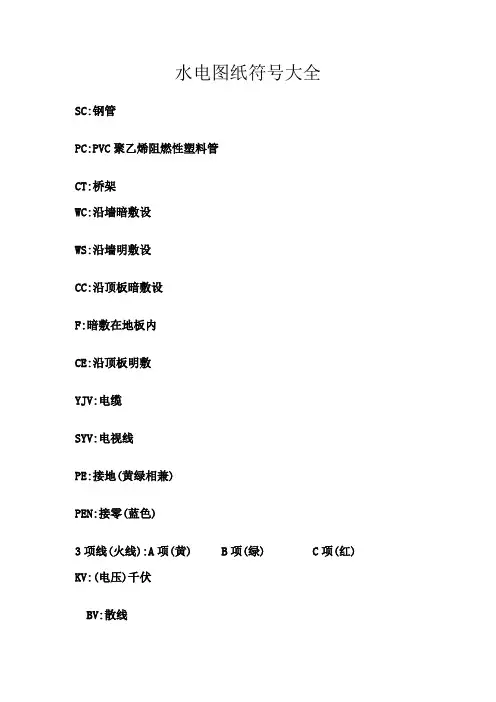

水电图纸符号大全SC：钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV：电视线PE：接地(黄绿相兼）PEN:接零(蓝色）3项线（火线)：A项(黄) B项(绿）C项（红）KV：(电压）千伏BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL—-沿天棚敷设③线路暗敷部位代号LA—-暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA—-暗设在屋面内或顶棚内DA—-暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L—-链吊式G———管吊式B——壁装式R-——嵌入式BR—-—墙壁内安装(4）设备标注方法’⑦配电线路的标注方法a——b（c×d）e——f其中：a--回路编号b—-导线型号c-—导线根数d——导线截面e——敷设方式及穿管管径f—-敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法：其中：a-—灯数b--型号或编号c--每盏照明灯具的灯泡个数d——灯泡容量，We—-灯泡安装高度，mf-—安装方式L—-光源种类，白炽灯或荧光灯。
水电图纸符号大全SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。
水电图纸符号大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯PVC管:PC20、焊接钢管:SC20、扣压式镀锌薄壁电线管:KBG20、紧定式镀锌薄壁电线管:JDG20、二、电气设计施工图中常用线路敷设方式: SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE 沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FC继续阅读。
建筑工程电工符号大全1. 电源符号：一个圆圈表示电源的位置，默认指向右方。
2. 电线符号：一条直线表示电线的位置。
3. 插座符号：一个长方形表示插座的位置，内有两个平行的横线表示插座的孔。
4. 电灯符号：一个小圆圈表示电灯的位置，默认指向上方，下方有一条直线表示电灯的支架。
5. 断路器符号：一个长方形，上面有一个弯曲的线表示断路器的位置。
6. 开关符号：一个圆圈表示开关的位置，圆圈上有一条短直线表示开关的杆。
7. 地线符号：一个小三角形表示地线的位置，默认指向下方。
8. 电表符号：一个长方形，内有一个方形表示电表的位置，上下有两个竖直的线表示电表的连接。
9. 警示灯符号：一个小圆圈表示警示灯的位置，圆圈内有一个三角形表示警示灯的光源。
10. 出线符号：一个小圆圈表示出线的位置，默认指向右方。
11. 并联符号：两条平行的直线表示电路的并联位置，上方有一个小三角形表示连接的点。
12. 串联符号：两条连接的直线表示电路的串联位置。
13. 开关插座组合符号：一个长方形表示组合开关插座的位置，内有一个平行的横线表示插座的孔，上方有一个圆圈表示开关的位置。
14. 隐蔽线符号：一条虚线表示线路的隐蔽位置。
15. 照明开关符号：一个圆圈表示照明开关的位置，默认指向下方，圆圈上有一条短直线表示开关的杆。
16. 风扇符号：一个长方形表示风扇的位置，上方有一个扇形表示风扇的叶片。
17. 感应电器符号：一个长方形，内有一个波浪线表示感应电器的位置。
18. 防雷符号：一个长方形，内有一个闪电形状表示防雷设备的位置。
19. 电动机符号：一个长方形，内有一个圆圈表示电动机的位置。
20. 变压器符号：一个长方形，上下各有一个平行线表示变压器的位置。
安装专业一、工程量计算规则（一）第二册电气工程1、标注线路的文字符号：中文名称常用文字代号单字母双字母三字母控制线路W WC直流线路WD应急照明线路WE WEL 电话线路WF照明线路WL电力线路WP声道（广播）线路WS 电视线路WV插座线路WX注：也可用数字号或数字组标注线路2、线路敷设部位文字符号：中文名称常用文字代号旧符号新符号备注沿或跨梁（屋架）L AB 旧符号仅作为对照用沿或跨柱敷设 Z AC暗敷在梁内BC暗敷在墙内WC暗敷在柱内CLC吊顶内敷设R SCE暗敷在屋面或顶板内CC沿墙面敷设Q WS沿顶棚或顶板面P CE地板或地面下 D FC3、线路敷设方式文字符号：中文名称常用文字代号旧符号新符号备注暗敷 A C明敷M E金属线槽MR塑料线槽PR电缆桥架CT电缆沟TC焊接钢管GC S C水煤气管G G电线管DG M T金属软管CP硬塑料管SG PC阻燃半硬聚氯乙烯管FPC 聚氯乙烯波纹电线管KPC铝皮线卡QD A L塑料线卡PL（含尼龙线卡）瓷绝缘子CP K钢索敷设S M直接埋设DB混凝土排管CE4、照明灯具安装方式文字符号：中文名称常用文字代号旧符号新符号备注线吊式X SW 旧符号仅作为对照用链吊式L CS管吊式G DS壁装式W吸顶式 C 高度处绘线嵌入式R 也适用暗装配电箱顶棚内安装CR墙壁内安装WR支架上安装S柱上安装CL座装HM5、电机定额分类：3t以下为小型、5-30t为中型、30t以上为大型定额分类小型电机中型电机电机质量（t/台以下）0.1 0.2 0.5 0.8 1.2 2 3 5 10 20 30额定功率（Kw以下）直流 2.2 11 22 55 75 100 200 300 500 700 1200交流 3.0 13 30 75 100 160 220 500 800 100025006、电气主要材料损耗表（计价表中不带括号的耗用量、计价表附注指明的、计价表中未列入也未说明的主材按此表执行）材料名称损耗率表%裸软导线（铜、铝、钢线、钢芯铝线）1.3绝缘导线（橡皮铜、塑料铝皮、软花）1.8电力电缆 1.0控制电缆 1.5硬母线（钢、铝、带形、管型、棒型、槽型） 2.3拉线材料（钢绞线、镀锌铁线） 1.5管材、管件（无缝、焊接钢管及电线管） 3.0板材（钢板、镀锌薄钢板）5.0型钢 5.0管体（管箍、护口、锁紧螺母、管卡子等） 3.0金具（耐张、悬垂、并沟、吊接等线夹及连板） 1.0紧固件（螺栓、螺母、垫圈、弹簧垫圈） 2.0木螺栓、圆钉 4.0绝缘子类 2.0照明灯具及辅助器具（成套灯具、镇流器、电容器） 1.0荧光灯、高压水银、氙气灯等 1.5白炽灯泡 3.0玻璃灯罩 5.0胶木开关、灯头、插销等 3.0低压电瓷制品（鼓绝缘子、瓷夹板、瓷管） 3.0 低压保险器、瓷闸盒、胶盖闸 1.0塑料制品（塑料槽板、塑料板、塑料管） 5.0木槽板、木护圈、方圆木台5.0木杆材料（木杆、横担、横木、桩木等） 1.0混凝土制品（电杆、底盘、卡盘等）0.5石棉水泥板及制品8.0油类 1.8砖 4.0砂8.0石8.0电缆桥架、钢横担0.5水泥 4.0铁壳开关 1.0砂浆 3.0木材 5.0橡皮垫3.0硫酸 4.0蒸馏水10.0注:绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留长度，也不包括因各种弯曲（弧度）而增加的长度，这些长度应计算工程量的基本长度中。
7、防雷接地：1）、户外接地母线敷设包括地沟的挖填土方和夯实工作，按沟底宽0.4M,上宽0.5M,沟深0.75m,每m沟土方量0.34m3计算,如设计埋深不同时,可按实计量，接地极设计若有管帽时，管帽另按加工计算。
2）、接地线及避雷线敷设:均按延长米计算，其长度按施工图设计水平和垂直长度另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算,计算主材费应另增加规定的损耗率。
8、电缆附加及预留长度是电缆敷设长度的组成部分，应计入电缆长度工程量内(下表为电缆敷设附加长度)电缆中间头按250米1个计算项目附加及预留长度说明电缆敷设弛度、波形弯度、交叉 2.5% 按电缆全长计算电缆进入建筑物 2.0M 规范规定最小值电缆进入沟内或吊架时引上（下）预留1.5M 规范规定最小值变电所进线、出线 1.5M 规范规定最小值电力电缆终端头 1.5M 检修余量最小值电缆中间接头盒两端各留2m 检修余量最小值电缆进控制、保护屏及模似盘等高+宽按盘面尺寸高压开关柜及低压配电盘、箱 2.0M 盘下进出线电缆至电动机 0.5M 从电机接线盒起算厂用变压器 3.0M 从地坪起算电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度电梯电缆与电缆架固定点每处0.5m 规范最小值9、装饰灯具定额中含金属软管（按1m计入），无能长短一律不作调整。
10、利用基础底板主筋接地可利用均压环敷设2-751定额子目，但不能再套柱主筋与圈梁钢筋焊接2-752定额子目。
11、设备不属建筑安装工程费，属设备及工器具购置费范畴在招标文件编制中必须明确。
12、工程量清单的工程数量不考虑施工损耗及按规范应该增加的预留量，而计价时必须把盘、柜、屏、箱等进出线的预留量（按设计要求或施工规范规定的长度）以及施工损耗考虑进去，必须在综合单价中体现。
13、1KV以下送配电设备调试：如生产厂家已按固定的常规参数调整好，不需要安装单位（用户）自行调试就可直接投入使用，则不可列调试清单，民用电度表（属供电部门）的调校也属以上说明。
对于高标准的高层建筑、高级宾馆、大会堂、体育馆等和装有较高控制技术的电气工程，可根据设计要求和设备分别不同情况，凡需要安装单位进行调试的设备，则应编制送配电调试清单。
14、接地装置调试：包括独立接地装置和接地网的调试。
工作内容接地电阻测试。
电气各项费用说明：1、脚手架搭拆费：按工程的全部电气安装工程人工费为计算基础乘以4%（其中人工费占其25%，材料费占其75%）。
（属措施项目费用，应计入措施项目清单中）2、高层建筑增加费（六层以上或20M以上）：不含地下室、室外部分。
层数（高度）费率9层以下30M 12层以下40M 15层以下50M 18层以下60M 21层以下70M 24层以下80M 27层以下90M 30层以下100M 33层以下110M 36层以下120M 40层以下人工费的% 6 9 12 15 19 23 26 30 34 37 43其中人工费占% 17 22 33 40 42 43 50 53 56 59 58机械费占% 83 78 67 60 58 57 50 47 44 41 423、工程超高费（操作物离楼地面5M以上、20M以下）：按超高部分人工费的33%计取超高费，全部为人工费。
超高系数是以安装工程中符合超高条件的全部工程量为计算基础。
4、安装与生产同时进行施工降效增加费用：按计价表人工费10%计取，其中人工费100%。
5、在有害身体健康的环境中施工降效增加费用：按计价表人工费10%计取，其中人工费100%。
6、各项费用之间关系：○1超高费的人工费作为计算高层建筑增加费、脚手架搭拆费、安装与生产同时进行增加费、在有害身体健康环境中施工降效增加费的计算基础。
超高费系数为子目系数。
○2、高层增加费、脚手架搭拆费、安装与生产同进行增加费、在有害身体健康环境中施工降效增加费之间的取费基础是相等的。
（二）第八册给排水工程：1、有缝钢管：又称焊接钢管，有镀锌钢管和非镀锌钢管，其规格用公称直径DN表示，其后附加公称直径数值。
2、阀门产品型号的组成：（一般由七个单元组成）编号顺序为：○1 ○2 ○3 ○4 ○5 ○6 ○7○1、阀门类别（汉语拼音，见表）、○2、驱动方式（阿拉伯字，常省略）○3、连接型式（阿拉伯字，见表）、○4、结构型式（阿拉伯字）○5、密封圈或衬里材质（汉语拼音，见表）、○6、公称压力（Mpa）○7、阀体材质（汉语拼音，常省略）1）、第一单元“阀门类别”代号阀门类型闸阀截止阀节流阀隔膜阀球阀旋塞止回阀蝶阀疏水器安全阀减压阀代号Z J L G Q X H D S A Y2）、第三单元“连接形式”代号连接形式内螺纹外螺纹法兰法兰法兰焊接代号 1 2 3 4 5 63）、第五单元“密封圈或衬里材料”代号密封圈衬里材料铜耐酸钢或不锈钢渗氮钢巴氏合金硬质合金铝合金橡胶硬橡胶皮革聚四氟乙烯酚醛塑料尼龙塑料衬胶衬铅搪瓷代号T G D B Y L X J P SA SD NS S CI CQ T C3、水泵型号一般用汉语拼音字头和数字组成。
4、钢管水平管道支架的最大间距：(注:DN32以下管定额已含支架制安)计量单位：kg基本直径（DN） 15 20 25 32 40 50 70 80 100 125 150 200 250 300支架最大间距(m) 保温管1.5 2 2 2.5 3 3 4 4 4.5 5 6 7 8 8.5 非保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12管卡固定支架,适用于DN15～150mm的室内不保温管道焊接角钢固定支架,适用于DN25～400mm的室外不保温管道曲面槽钢固定支架,适用于DN50～700mm的室外保温管道5、与有关定额册的关系：工业管道、生产与生活共用管道、锅炉房和泵类配管以及高层建筑内加压泵间的管道、铜管、不锈钢管，集气罐、分气筒制安套用计价表第六册〈工业管道工程〉有关项目。
6、计价表中管道安装子目已经包含以下工作内容，工程量计算时不需再计算：1、接头零件；2、水压试验或灌水试验；3、室内DN32以内钢管的管卡及托钩制安；4、钢管弯管制安（伸缩器除外），无论现场煨制或使用成品弯头均不作换算；5、铸铁排水管、雨水管及塑料排水管的管卡及吊托架、臭气帽（铅丝球）、雨水漏斗的制安；6、穿墙及过楼板铁皮套管的安装人工。
7、计价表中管道安装子目不包括以下工作内容，工程量计算规则如下：1）、室内外管道沟土方及管道基础应执行土建定额；2）、管道安装中不包括法兰、阀门及伸缩器的制安，按相应项目另行计算；3）、室内外给水、雨水铸铁管包括接头零件所需的人工费，但接头零件的价格另计。
4）、DN32以上的管道支架制安需另行计算；5）、过楼板钢套管的制安，发生时按室外钢管（焊接）项目，按延长米计算，防水套管按照套管数量套用第六册〈工业管道工程〉套管制作与安装子目。
8、法兰安装分铸铁螺纹法兰和钢制焊接法兰，垫片制作按石棉板考虑，如采用其它材料，不作调整。
铸铁法兰（螺纹连接）定额已包括了带帽螺栓的安装人工和材料，如主材价不包括带帽螺栓者，其价格另计。
碳钢法兰（焊接）基价中已包括螺栓、螺帽、不得另计计算。
