智能视频监控概述教案教案标题：智能视频监控概述教案教案目标：1. 了解智能视频监控的定义和基本原理。
2. 掌握智能视频监控系统的组成和功能。
3. 了解智能视频监控在不同领域的应用。
4. 培养学生对智能视频监控的兴趣和创新思维。
教案步骤：引入：1. 引导学生思考并讨论他们对智能视频监控的了解和认识。
2. 提出问题：你认为智能视频监控有哪些应用场景？它们对我们的生活和社会有什么影响？探究：3. 介绍智能视频监控的定义和基本原理，包括视频采集、传输、存储和分析等方面的内容。
4. 分组讨论：请学生分组，就智能视频监控系统的组成和功能展开讨论，并向全班汇报他们的发现。
应用：5. 展示智能视频监控在不同领域的应用案例，如交通监控、安防监控、智能家居等。
6. 学生小组合作：请学生小组选择一个领域，研究该领域中智能视频监控的应用，并设计一个创新的应用方案。
7. 学生展示：请学生小组向全班展示他们的应用方案，并进行讨论和评价。
总结：8. 总结智能视频监控的基本原理、组成和功能，并强调其在现代社会中的重要性和应用前景。
9. 鼓励学生积极参与智能视频监控领域的学习和创新，培养他们的兴趣和创新思维。
拓展活动：10. 鼓励学生自主学习和探究智能视频监控领域的最新技术和发展趋势，并向全班分享他们的发现。
教学资源：1. 多媒体投影仪和电脑。
2. 智能视频监控系统的相关资料和案例。
3. 学生小组展示的PPT或海报。
评估方式：1. 学生小组的讨论和汇报表现。
2. 学生设计的应用方案的创新性和可行性评价。
3. 学生对智能视频监控的理解和应用能力的评估。
教学延伸：1. 鼓励学生参与相关比赛和项目，提高他们在智能视频监控领域的实践能力。
2. 组织学生参观相关企业或研究机构，了解智能视频监控技术的最新发展和应用案例。

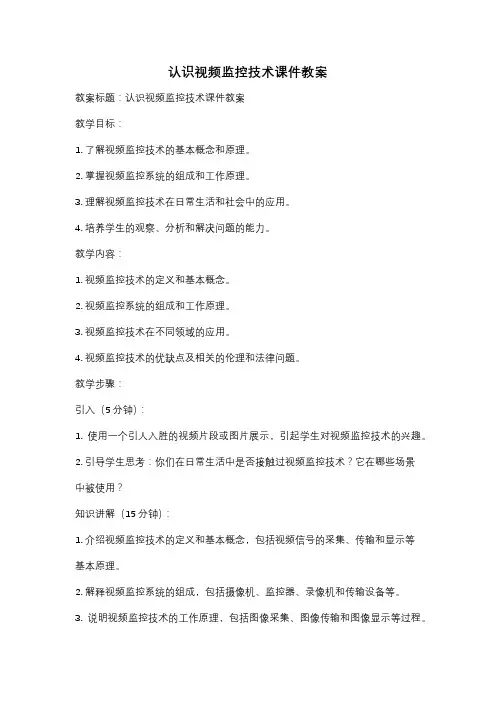

认识视频监控技术课件教案教案标题：认识视频监控技术课件教案教学目标：1. 了解视频监控技术的基本概念和原理。
2. 掌握视频监控系统的组成和工作原理。
3. 理解视频监控技术在日常生活和社会中的应用。
4. 培养学生的观察、分析和解决问题的能力。
教学内容：1. 视频监控技术的定义和基本概念。
2. 视频监控系统的组成和工作原理。
3. 视频监控技术在不同领域的应用。
4. 视频监控技术的优缺点及相关的伦理和法律问题。
教学步骤：引入（5分钟）：1. 使用一个引人入胜的视频片段或图片展示，引起学生对视频监控技术的兴趣。
2. 引导学生思考：你们在日常生活中是否接触过视频监控技术？它在哪些场景中被使用？知识讲解（15分钟）：1. 介绍视频监控技术的定义和基本概念，包括视频信号的采集、传输和显示等基本原理。
2. 解释视频监控系统的组成，包括摄像机、监控器、录像机和传输设备等。
3. 说明视频监控技术的工作原理，包括图像采集、图像传输和图像显示等过程。
案例分析（15分钟）：1. 提供几个实际案例，展示视频监控技术在不同领域的应用，如公共安全、交通管理和商业等。
2. 引导学生分析这些案例中视频监控技术的作用和优势，以及可能存在的问题和挑战。
讨论与互动（15分钟）：1. 分组讨论：学生分成小组，讨论视频监控技术的优缺点，并列举可能的伦理和法律问题。
2. 小组展示：每个小组选择一个观点进行展示，并与其他小组进行互动和辩论。
总结与评价（10分钟）：1. 总结视频监控技术的基本概念和原理。
2. 回顾视频监控技术在不同领域的应用和相关的伦理和法律问题。
3. 评价学生在讨论和互动环节中的表现，并给予积极的反馈。
教学资源：1. 视频片段或图片展示相关的视频监控场景。
2. PowerPoint或其他多媒体工具，用于知识讲解和案例分析。
3. 小组讨论和展示的指导题目。
4. 相关的案例分析材料和学生手册。
教学评估：1. 观察学生在课堂讨论和互动环节中的参与度和表现。
视频监控课程设计一、教学目标本课程的教学目标是使学生掌握视频监控的基本原理、技术和应用，培养学生对视频监控系统的设计和应用能力。
具体分为以下三个部分：1.知识目标：学生需要掌握视频监控系统的基本组成、工作原理和技术特点，了解视频监控技术在各个领域的应用，以及视频监控系统的设计和维护方法。
2.技能目标：学生需要能够运用所学知识，分析和解决实际问题，具备设计和实施视频监控系统的能力。
3.情感态度价值观目标：培养学生对视频监控技术的兴趣和热情，使学生认识到视频监控技术在维护社会安全和促进社会发展中的重要作用，增强学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.视频监控系统的基本原理：包括视频监控系统的组成、工作原理和技术特点。
2.视频监控技术的应用：介绍视频监控技术在各个领域的应用，如公共安全、交通监控、商业监控等。
3.视频监控系统的设计和维护：讲解视频监控系统的设计方法，包括系统选型、布局、配置等，以及视频监控系统的维护和管理。
4.最新视频监控技术发展动态：介绍视频监控技术的最新发展，如智能视频分析、大数据处理等。
三、教学方法为了达到本课程的教学目标，我们将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握视频监控系统的基本原理、技术和应用。
2.案例分析法：通过分析实际案例，使学生了解视频监控技术在实际工程中的应用和解决问题的能力。
3.实验法：通过实验操作，使学生熟悉视频监控系统的硬件设备，掌握视频监控系统的安装、调试和维护方法。
4.小组讨论法：通过小组讨论，培养学生团队合作精神，提高学生分析问题和解决问题的能力。
四、教学资源为了保证本课程的顺利进行，我们将准备以下教学资源：1.教材：选择一本与视频监控技术相关的教材，作为学生学习的主要参考资料。
2.多媒体资料：制作课件、教学视频等，为学生提供丰富的学习资源。
3.实验设备：准备视频监控系统的硬件设备，为学生提供实际操作的机会。

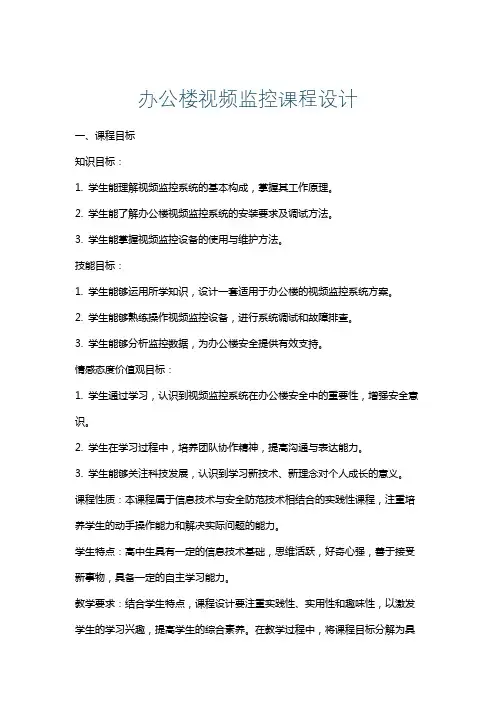

办公楼视频监控课程设计一、课程目标知识目标：1. 学生能理解视频监控系统的基本构成，掌握其工作原理。
2. 学生能了解办公楼视频监控系统的安装要求及调试方法。
3. 学生能掌握视频监控设备的使用与维护方法。
技能目标：1. 学生能够运用所学知识，设计一套适用于办公楼的视频监控系统方案。
2. 学生能够熟练操作视频监控设备，进行系统调试和故障排查。
3. 学生能够分析监控数据，为办公楼安全提供有效支持。
情感态度价值观目标：1. 学生通过学习，认识到视频监控系统在办公楼安全中的重要性，增强安全意识。
2. 学生在学习过程中，培养团队协作精神，提高沟通与表达能力。
3. 学生能够关注科技发展，认识到学习新技术、新理念对个人成长的意义。
课程性质：本课程属于信息技术与安全防范技术相结合的实践性课程，注重培养学生的动手操作能力和解决实际问题的能力。
学生特点：高中生具有一定的信息技术基础，思维活跃，好奇心强，善于接受新事物，具备一定的自主学习能力。
教学要求：结合学生特点，课程设计要注重实践性、实用性和趣味性，以激发学生的学习兴趣，提高学生的综合素养。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 视频监控系统的基本概念与组成- 了解视频监控系统的定义、功能及应用场景- 学习视频监控系统的基本构成，包括前端设备、传输系统、控制中心和显示设备2. 办公楼视频监控系统的选型与设计- 分析办公楼的特点，了解不同场景下的监控需求- 学习如何选择合适的监控设备，制定视频监控系统方案3. 视频监控设备的安装与调试- 掌握视频监控设备的安装方法，包括摄像机、硬盘录像机等- 学习视频监控系统的调试方法，确保系统正常运行4. 视频监控设备的使用与维护- 学习视频监控设备的操作方法，包括录像、回放、备份等功能- 掌握视频监控设备的日常维护和故障排除方法5. 视频监控数据的分析与应用- 学习如何分析监控数据，为办公楼安全提供有效支持- 探讨视频监控数据在安全防范领域的应用前景教学内容安排与进度：1. 第一周：视频监控系统的基本概念与组成2. 第二周：办公楼视频监控系统的选型与设计3. 第三周：视频监控设备的安装与调试4. 第四周：视频监控设备的使用与维护5. 第五周：视频监控数据的分析与应用教材章节关联：本教学内容与教材中“视频监控系统”章节相关，涵盖了该章节的主要内容，并根据课程目标进行了适当拓展和调整。

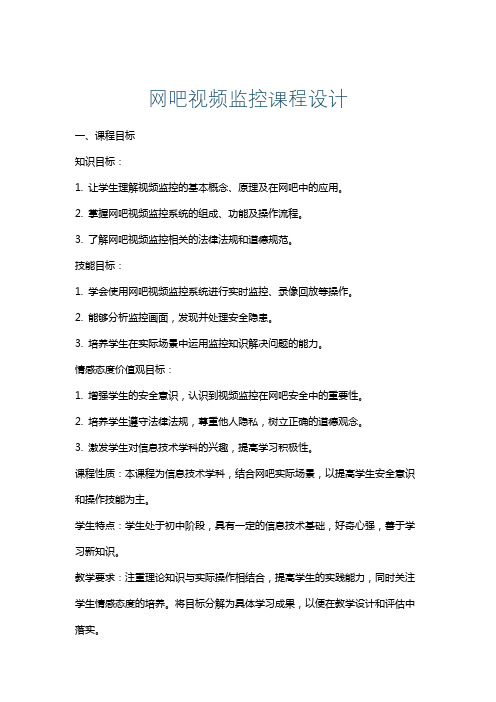

网吧视频监控课程设计一、课程目标知识目标：1. 让学生理解视频监控的基本概念、原理及在网吧中的应用。
2. 掌握网吧视频监控系统的组成、功能及操作流程。
3. 了解网吧视频监控相关的法律法规和道德规范。
技能目标：1. 学会使用网吧视频监控系统进行实时监控、录像回放等操作。
2. 能够分析监控画面，发现并处理安全隐患。
3. 培养学生在实际场景中运用监控知识解决问题的能力。
情感态度价值观目标：1. 增强学生的安全意识，认识到视频监控在网吧安全中的重要性。
2. 培养学生遵守法律法规，尊重他人隐私，树立正确的道德观念。
3. 激发学生对信息技术学科的兴趣，提高学习积极性。
课程性质：本课程为信息技术学科，结合网吧实际场景，以提高学生安全意识和操作技能为主。
学生特点：学生处于初中阶段，具有一定的信息技术基础，好奇心强，善于学习新知识。
教学要求：注重理论知识与实际操作相结合，提高学生的实践能力，同时关注学生情感态度的培养。
将目标分解为具体学习成果，以便在教学设计和评估中落实。
二、教学内容1. 视频监控基本概念：监控系统、摄像头、录像机等。
2. 视频监控原理：图像采集、信号传输、数据处理等。
3. 网吧视频监控系统的组成：前端设备、传输设备、控制设备和后端设备。
4. 网吧视频监控系统的功能：实时监控、录像存储、回放检索等。
5. 网吧视频监控操作流程：开机、登录、实时监控、录像回放等。
6. 网吧视频监控相关法律法规：网络安全法、公共场所视频监控管理规定等。
7. 网吧视频监控道德规范：保护个人隐私、合理使用监控数据等。
教学大纲安排：第一课时：视频监控基本概念和原理，介绍网吧视频监控系统的组成。
第二课时：网吧视频监控系统的功能，学习操作流程。
第三课时：实际操作演练，学会使用网吧视频监控系统。
第四课时：了解网吧视频监控相关法律法规和道德规范，提高学生安全意识。
教学内容关联教材章节：《信息技术》第四章：网络安全4.1 网络安全概述4.2 网络监控技术4.3 网络安全法律法规与道德规范三、教学方法本课程采用以下多样化的教学方法，以激发学生学习兴趣和主动性：1. 讲授法：教师通过生动的语言和实际案例，讲解视频监控的基本概念、原理及在网吧中的应用，让学生系统地掌握相关知识。

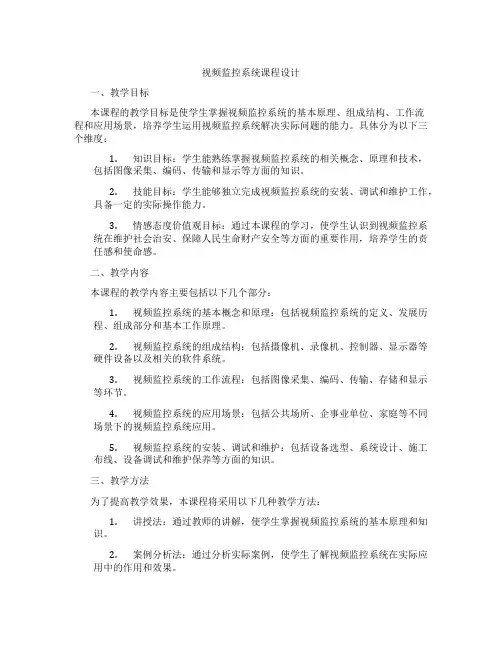

视频监控系统课程设计一、教学目标本课程的教学目标是使学生掌握视频监控系统的基本原理、组成结构、工作流程和应用场景，培养学生运用视频监控系统解决实际问题的能力。
具体分为以下三个维度：1.知识目标：学生能熟练掌握视频监控系统的相关概念、原理和技术，包括图像采集、编码、传输和显示等方面的知识。
2.技能目标：学生能够独立完成视频监控系统的安装、调试和维护工作，具备一定的实际操作能力。
3.情感态度价值观目标：通过本课程的学习，使学生认识到视频监控系统在维护社会治安、保障人民生命财产安全等方面的重要作用，培养学生的责任感和使命感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.视频监控系统的基本概念和原理：包括视频监控系统的定义、发展历程、组成部分和基本工作原理。
2.视频监控系统的组成结构：包括摄像机、录像机、控制器、显示器等硬件设备以及相关的软件系统。
3.视频监控系统的工作流程：包括图像采集、编码、传输、存储和显示等环节。
4.视频监控系统的应用场景：包括公共场所、企事业单位、家庭等不同场景下的视频监控系统应用。
5.视频监控系统的安装、调试和维护：包括设备选型、系统设计、施工布线、设备调试和维护保养等方面的知识。
三、教学方法为了提高教学效果，本课程将采用以下几种教学方法：1.讲授法：通过教师的讲解，使学生掌握视频监控系统的基本原理和知识。
2.案例分析法：通过分析实际案例，使学生了解视频监控系统在实际应用中的作用和效果。
3.实验法：安排实验室实践环节，让学生亲自动手操作，提高实际操作能力。
4.讨论法：学生进行课堂讨论，激发学生的思考，培养学生的创新意识和团队协作能力。
四、教学资源为了保证教学质量，我们将准备以下教学资源：1.教材：选择内容丰富、结构清晰、难易适度的视频监控系统教材，作为学生学习的主要参考资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、视频等多媒体资料，直观展示视频监控系统的工作原理和应用场景。

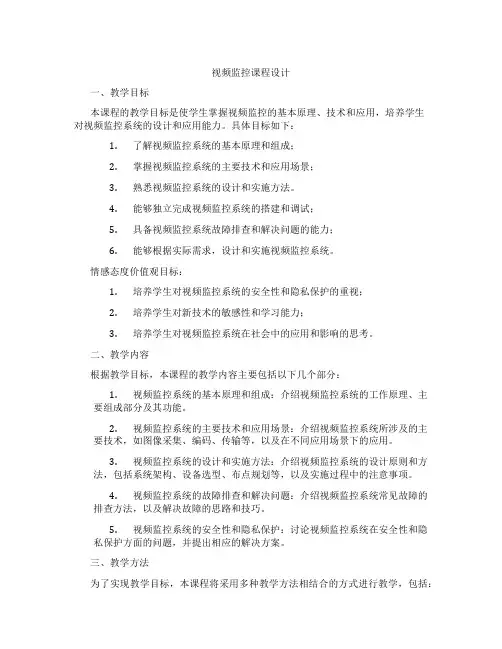

视频监控课程设计一、教学目标本课程的教学目标是使学生掌握视频监控的基本原理、技术和应用，培养学生对视频监控系统的设计和应用能力。
具体目标如下：1.了解视频监控系统的基本原理和组成；2.掌握视频监控系统的主要技术和应用场景；3.熟悉视频监控系统的设计和实施方法。
4.能够独立完成视频监控系统的搭建和调试；5.具备视频监控系统故障排查和解决问题的能力；6.能够根据实际需求，设计和实施视频监控系统。
情感态度价值观目标：1.培养学生对视频监控系统的安全性和隐私保护的重视；2.培养学生对新技术的敏感性和学习能力；3.培养学生对视频监控系统在社会中的应用和影响的思考。
二、教学内容根据教学目标，本课程的教学内容主要包括以下几个部分：1.视频监控系统的基本原理和组成：介绍视频监控系统的工作原理、主要组成部分及其功能。
2.视频监控系统的主要技术和应用场景：介绍视频监控系统所涉及的主要技术，如图像采集、编码、传输等，以及在不同应用场景下的应用。
3.视频监控系统的设计和实施方法：介绍视频监控系统的设计原则和方法，包括系统架构、设备选型、布点规划等，以及实施过程中的注意事项。
4.视频监控系统的故障排查和解决问题：介绍视频监控系统常见故障的排查方法，以及解决故障的思路和技巧。
5.视频监控系统的安全性和隐私保护：讨论视频监控系统在安全性和隐私保护方面的问题，并提出相应的解决方案。
三、教学方法为了实现教学目标，本课程将采用多种教学方法相结合的方式进行教学，包括：1.讲授法：通过教师的讲解，使学生了解和掌握视频监控系统的基本原理、技术和应用。
2.案例分析法：通过分析实际案例，使学生更好地理解视频监控系统的应用场景和设计方法。
3.实验法：通过动手实验，使学生熟悉视频监控系统的搭建、调试和故障排查方法。
4.讨论法：通过分组讨论，引导学生对视频监控系统的安全性、隐私保护等问题进行思考和探讨。
四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：选用国内权威出版的视频监控系统相关教材，作为学生学习的主要参考资料。
视频监控课程教案教案标题：视频监控课程教案教学目标：1. 了解视频监控的基本原理和技术。
2. 掌握视频监控系统的组成和工作原理。
3. 学习视频监控系统的安装、配置和维护。
4. 培养学生对视频监控技术应用的能力。
教学内容：1. 视频监控系统的基本概念和原理。
2. 视频监控系统的组成和工作原理。
3. 视频监控系统的安装和配置。
4. 视频监控系统的维护和故障排除。
5. 视频监控技术在不同领域的应用案例。
教学步骤：引入（5分钟）：通过展示一段视频监控系统的应用案例，引起学生对视频监控技术的兴趣，并提出相关问题，激发学生思考。
知识讲解（15分钟）：1. 介绍视频监控系统的基本概念和原理，包括视频信号的采集、传输和显示。
2. 详细讲解视频监控系统的组成和工作原理，包括摄像机、录像机、监视器和传输介质等组成部分的功能和作用。
示范操作（20分钟）：1. 演示视频监控系统的安装和配置过程，包括摄像机的安装、录像机的设置和监视器的调试。
2. 演示视频监控系统的维护和故障排除方法，包括定期检查、清洁和故障排查等。
实践操作（30分钟）：学生分组进行视频监控系统的实践操作，包括摄像机的安装、录像机的设置和监视器的调试。
教师和助教进行指导和辅助。
讨论和总结（10分钟）：学生就实践操作中遇到的问题进行讨论，并总结视频监控系统的安装、配置和维护要点。
作业布置（5分钟）：布置相关作业，要求学生回顾视频监控系统的组成和工作原理，并结合实际案例，分析视频监控技术在不同领域的应用。
教学资源：1. 视频监控系统实物设备和模拟案例。
2. 相关教材和参考书籍。
3. 多媒体投影仪和计算机。
教学评估：1. 视频监控系统实践操作的成果评估。
2. 学生对视频监控技术应用案例的分析和讨论。
3. 学生完成的作业和考试成绩。
教学建议：1. 结合实际案例和行业动态，加强对视频监控技术的应用和发展趋势的讲解。
2. 鼓励学生参与实践操作和案例分析，培养其独立思考和解决问题的能力。
课题：视频监控系统的安装与调试教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。
2、能够画出视频监控系统的系统结构、掌握相关设备的功能及描述系统的工作原理。
3、掌握视频监控系统设备连接端口的功能并画出系统接线图。
4、掌握系统设备的安装方法及设备参数的设置方法。
教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。
授课方法：讲授法、示范教学法、演示教学法教学参考及教具（含电教设备）：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。
教学实施情况分析：复习提问：1、消防系统相关设备的功能和工作原理？2、消防系统的安装方法及设备参数的设置方法有哪些？新课讲授一、认识视频监控系统视频监控系统由实时控制系统、监视系统及管理信息系统组成。
实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。
在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。
从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP网络视频监控系统(IPVS)。
中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。
中国视频监控市场正从模拟向数字化过渡，数字视频监控成为了市场的主流。
2004年到2012年，数字监控在总体视频监控市场规模中所占的比例从35.7%增长到了56.7%。
与此同时，网络视频监控市场正在稳步增长，所占比例由2004年的7.4%增长到2012年的28.2%。
受平安城市建设、交通信息化建设、金融监控、安全生产、智能家居等各种项目建设与发展的带动，中国视频监控产品的需求量不断扩大。
二、视频监控系统的常用设备典型的视频监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。
如图所示，视频监控子系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。
在每一部分中，又含有更加具体的设备或部件。
其组成原理如图1所示。
图1 视频监视系统的组成视频监控系统产品包含光端机，光缆终端盒，云台，云台解码器，视频矩阵，硬盘录像机，监控摄像机。
视频监控系统组成部分包括监控前端、管理中心、监控中心、PC客户端及无线网桥。
各组成部分的说明如下：1、前端采集系统：是指系统前端采集音视频信息的设备。
操作者通过前端设备获取必要的声音、图像及报警等需要被监视的信息。
系统前端设备主要包括摄像机、镜头、云台、解码控制器、和报警探测器等。
图2 前段采集设备2、传送介质：传送介质是将前端设备采集到的信息传送到控制设备及终端设备的传输通道。
主要包括视频线、电源线和信号线，一般来说，视频信号采用同轴视频电缆传输，也可用光纤、微波、双绞线等介质传输。
图3 同轴电缆3、控制设备是整个系统的最重要的部分，它起着协调整个系统运作的作用。
人们正是通过控制设备来获取所需的监控功能。
满足不同监控目的的需要。
控制设备主要包括音、视频矩阵切换控制器、控制键盘、报警控制器和操作控制台。
图4 控制设备4、终端设备是系统对所获取的声音、图像、报警等信息进行综合后，以各种方式予以显示的设备。
系统正是通过终端设备的显示来提供给人最直接的视觉、听觉感受，以及被监控对象提供的可视性、实时性及客观性的记录。
系统终端设备主要包括监视器、录像机等。
图5 终端设备三、视频监控系统的组成视频监控系统是保障居住安全的第二道屏障，针对不同用户的特点和功能要求可以选择不同的结构类型1、单头单尾方式这是最简单的组成方式。
头指摄像机，尾指监视器。
这种由一台摄像机和一台监视器组成的方式用在一处连续监视一个固定目标的场合，见图6。
图6单头单尾方式2、单头多尾方式这种方式是一台摄像机向许多监视点输送图像信号，由各个点上的监视器同时观看图像，见图7。
这种方式用在多处监视同一个固定目标的场合。
图7 单头多尾方式3、多头单尾方式此方式适用于需要一处集中监视多个目标的场合。
如果不要求录像，多台摄像机可通过一台切换器由一台监视器全部进行监视；如果要求连续录像，，多台摄像机的图像信号通过一台图像处理器进行处理后由一台录像机同时录制多台摄像机的图像信号，由一台监视器监视，见图8。
图8 多头单尾方式4、多头多尾方式该方式适用于多处监视多个目标场合，并可对一些特殊摄像机进行云台和变倍镜头的控制，每台监视器都可以选切自己需要的图像，见图9。
图9 多头多尾方式四、视频监控系统的系统结构及相关设备的功能。
1、实训装置中的视频监控子系统包含视频监控和周边防范两大部分，视频监控系统由监视器、矩阵主机、硬盘录像机、高速球云台摄像机、一体化摄像机、红外摄像机、常用枪式摄像机组成，以及常用的报警设备组成。
报警功能由周界红外对射开关和单元门门磁开关构成，当其中的任意一路信号被检测到，它能与安防监控系统实现报警联动，以便完成对智能大楼门口、智能大楼、管理中心等区域的视频监视及录像。
见图10。
图10视频监控及周边防范子系统结构2、视频监控及周边防范子系统功能摄像机将影像信号传到控制中心，控制中心将远方不同的视频信号进行分类、整合、切换，送到显示器上还原出远方图像，另一方面，将各路视频信号存储在专用设备上。
正因为这样的功能，闭路电视监控及周边防范系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，成为维护社会治安稳定、打击犯罪的有效武器，该系统以其直观、准确、及时而广泛应用于各种场合。
随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术可以通过遥控摄像机及其辅助设备，直接观看被监视场所的一切情况，把被监视场所的图像传送到监控中心，同时还可以把被监视场所的图像全部或部分地记录下来，为日后某些事件的处理提供了方便条件和重要依据。
五、视频监控系统设备连接端口的功能与系统接线图。
1、视频部分电气接线图2、周边防范部分电气接线图周边防范系统相对比较简单，12V开关电源为各设备提供工作电源，红外周界报警器的③、④常闭信号接硬盘录像机报警端子①，另一端接公共端子“↓”。
门磁信号接硬盘录像机报警端子②，另一端接公共端子“↓”，当门磁合上时，门磁里面的磁性开关在磁力作用下闭合，接通回路，处于正常工作状态，当①、②任意一端断开时，硬盘录像机第一路开关动作，接通声光报警器，产生报警动作。
六、视频监控系统的安装与调试训练任务目标1、了解视频监控及周边防范子系统技能训练要求；2、掌握系统主要设备的安装方法；3、掌握系统主要设备的参数设置方法；4、掌握系统功能的调试方法；5、掌握排除故障的一般方法。
任务描述1、CRT监视器第一路监控硬盘录像机输出的视频画面，第二路监控矩阵主机第一输出通道的视频画面，通过遥控器能实现两路通道之间的切换。
2、“智能小区”前的液晶监视器显示矩阵主机第一输出通道的输出画面，“智能大楼”前的液晶监视器显示硬盘录像机的输出画面。
3、通过矩阵切换各摄像机画面，分别在液晶和CRT监视器上显示。
能够实现4路视频画面的队列切换（时序切换），各画面切换时间为3秒。
4、通过矩阵控制室内万向云台旋转，并对一体化摄像机进行变倍、聚焦操作。
5、通过硬盘录像机在CRT监视器上实现四路摄像机的画面显示，并控制高速球型云台摄像机旋转、变倍和聚焦。
6、能够使用硬盘录像机设置并调用高速球型云台摄像机的预置点，实现高速球型云台摄像机的预置点顺序扫描、顺时针扫描、逆时针扫描、线扫（三选一）等操作。
7、通过硬盘录像机实现报警和预置点联动录像：红外对射探测器触发时，声光报警器报警，同时高速球云台摄像机实现预置点联动录像。
8、通过硬盘录像机实现枪形摄像机的动态检测报警录像，并联动声光报警器报警。
设备安装步骤一、器件安装将各器件安装在“楼道”、“智能大楼”和“管理中心”区域内的正确位置。
1、监视器（1）将机柜内的托板移至上方，且预留合适监视器的安装空隙并固定。
（2）把监视器固定在托板上。
（3）将两只液晶监视器分别安装在智能小区和智能大厦上方的合适位置。
2、矩阵主机和硬盘录像机（1）将视频控制机柜内的托板移至监视器下方，且预留合适的安装位置，用于安装矩阵主机和硬盘录像机。
（2）将硬盘录像机固定到视频控制机柜内的托板上。
（3）将矩阵主机固定到视频控制机柜内的硬盘录像机上。
3、高速球云台摄像机（1）把高速球云台摄像机的电源线、485总线、视频线穿过高速球云台摄像机支架，并将支架固定到智能大楼外侧面的网孔板上，且固定高速球云台的罩壳到支架上。
（2）设置好高速球云台摄像机的通讯协议、波特率、地址码；其通讯协议为Pelco-d，波特率2400，地址码为1。
（3）将高速球云台摄像机的电源线、485总线、视频线接到高速球云台摄像机的对应接口内。
（4）将高速球云台摄像机球体机芯的卡子卡入罩壳上对应的卡孔内，并旋转球体机芯，使其完全被卡住，接着慢慢地放开双手，以防掉落损坏球体机芯。
（5）将高速球云台摄像机的透明罩壳固定到罩壳。
4、枪式摄像机（1）取出自动光圈镜头，并将其固定到枪式摄像机的镜头接口。
（2）将摄像机支架固定到智能大楼的前网孔板右边。
（3）将摄像机固定到摄像机支架上，并调整摄像机，使镜头对准楼道。
视频监控及周边防范子系统的调试系统各设备按安装并接线完毕后，就要进行通电调试了。
在上电之前，必须重新检查220V的电源线接线是否正确、接头是否松动，确保无误后才能上电。
系统调试包括系统功能参数设置、系统编程操作两大部分，在正确接线的基础上，必须经过调试，才能达到系统所要求的功能。
在系统上电调试之前，要求大家必须仔细阅读相关设备的使用手册，并按照系统功能要求编制出来调试步骤，然后再进行系统参数设置和编操作。
系统参数设置1、高速球机参数设置2、解码器通讯协议及地址设置协议为Pelco-D。
解码器设置开关示意图3、视频矩阵的参数设置及编程操作4、硬盘录像机的参数设置及编程系统常见故障分析（1）视频监控系统故障分析视频监控系统故障分析：周边防范故障分析：七、课堂总结1. 视频监控系统的常用设备及系统的构成。
2．视频监控系统的系统结构以及相关设备的功能和工作原理。
3．视频监控系统设备连接端口的功能和系统接线图。
4．系统设备的安装方法及设备参数的设置方法。
八、作业布置1、画出视频监控系统的系统结构并分析系统工作原理2、作出视频监控系统的系统接线图。
