氧化锆陶瓷(材料科学概论论文)

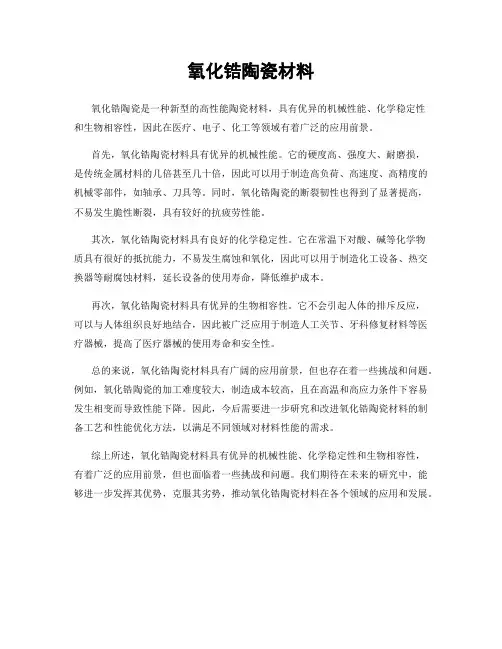

氧化锆陶瓷材料
氧化锆陶瓷是一种新型的高性能陶瓷材料，具有优异的机械性能、化学稳定性
和生物相容性，因此在医疗、电子、化工等领域有着广泛的应用前景。

首先，氧化锆陶瓷材料具有优异的机械性能。

它的硬度高、强度大、耐磨损，
是传统金属材料的几倍甚至几十倍，因此可以用于制造高负荷、高速度、高精度的机械零部件，如轴承、刀具等。

同时，氧化锆陶瓷的断裂韧性也得到了显著提高，不易发生脆性断裂，具有较好的抗疲劳性能。

其次，氧化锆陶瓷材料具有良好的化学稳定性。

它在常温下对酸、碱等化学物
质具有很好的抵抗能力，不易发生腐蚀和氧化，因此可以用于制造化工设备、热交换器等耐腐蚀材料，延长设备的使用寿命，降低维护成本。

再次，氧化锆陶瓷材料具有优异的生物相容性。

它不会引起人体的排斥反应，
可以与人体组织良好地结合，因此被广泛应用于制造人工关节、牙科修复材料等医疗器械，提高了医疗器械的使用寿命和安全性。

总的来说，氧化锆陶瓷材料具有广阔的应用前景，但也存在着一些挑战和问题。

例如，氧化锆陶瓷的加工难度较大，制造成本较高，且在高温和高应力条件下容易发生相变而导致性能下降。

因此，今后需要进一步研究和改进氧化锆陶瓷材料的制备工艺和性能优化方法，以满足不同领域对材料性能的需求。

综上所述，氧化锆陶瓷材料具有优异的机械性能、化学稳定性和生物相容性，
有着广泛的应用前景，但也面临着一些挑战和问题。

我们期待在未来的研究中，能够进一步发挥其优势，克服其劣势，推动氧化锆陶瓷材料在各个领域的应用和发展。

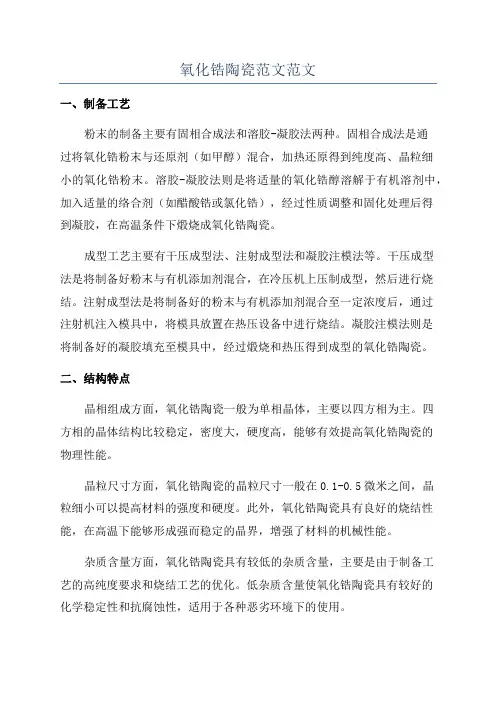

氧化锆陶瓷范文范文一、制备工艺粉末的制备主要有固相合成法和溶胶-凝胶法两种。

固相合成法是通过将氧化锆粉末与还原剂（如甲醇）混合，加热还原得到纯度高、晶粒细小的氧化锆粉末。

溶胶-凝胶法则是将适量的氧化锆醇溶解于有机溶剂中，加入适量的络合剂（如醋酸锆或氯化锆），经过性质调整和固化处理后得到凝胶，在高温条件下煅烧成氧化锆陶瓷。

成型工艺主要有干压成型法、注射成型法和凝胶注模法等。

干压成型法是将制备好粉末与有机添加剂混合，在冷压机上压制成型，然后进行烧结。

注射成型法是将制备好的粉末与有机添加剂混合至一定浓度后，通过注射机注入模具中，将模具放置在热压设备中进行烧结。

凝胶注模法则是将制备好的凝胶填充至模具中，经过煅烧和热压得到成型的氧化锆陶瓷。

二、结构特点晶相组成方面，氧化锆陶瓷一般为单相晶体，主要以四方相为主。

四方相的晶体结构比较稳定，密度大，硬度高，能够有效提高氧化锆陶瓷的物理性能。

晶粒尺寸方面，氧化锆陶瓷的晶粒尺寸一般在0.1-0.5微米之间，晶粒细小可以提高材料的强度和硬度。

此外，氧化锆陶瓷具有良好的烧结性能，在高温下能够形成强而稳定的晶界，增强了材料的机械性能。

杂质含量方面，氧化锆陶瓷具有较低的杂质含量，主要是由于制备工艺的高纯度要求和烧结工艺的优化。

低杂质含量使氧化锆陶瓷具有较好的化学稳定性和抗腐蚀性，适用于各种恶劣环境下的使用。

三、应用领域此外，氧化锆陶瓷还广泛应用于高温结构材料领域。

由于其高熔点和优异的耐热性能，可以用于制造高温炉窑和航天器件等。

在电子领域，氧化锆陶瓷还可以用于制作电容器或高频电器的绝缘材料。

此外，氧化锆陶瓷在化工、光学、航空航天等领域也有一定的应用。

综上所述，氧化锆陶瓷具有优良的性能和广泛的应用领域。

在未来的发展中，氧化锆陶瓷有望得到更广泛的应用，并且可能会通过制备工艺和结构优化进一步提高其性能，拓展更多的应用领域。

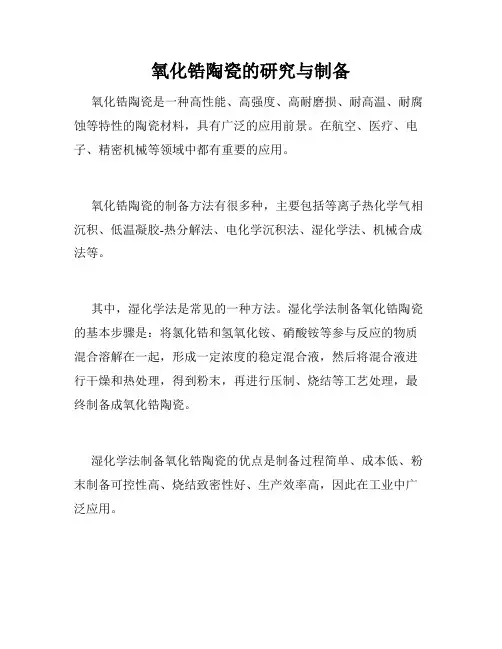

氧化锆陶瓷的研究与制备氧化锆陶瓷是一种高性能、高强度、高耐磨损、耐高温、耐腐蚀等特性的陶瓷材料，具有广泛的应用前景。

在航空、医疗、电子、精密机械等领域中都有重要的应用。

氧化锆陶瓷的制备方法有很多种，主要包括等离子热化学气相沉积、低温凝胶-热分解法、电化学沉积法、湿化学法、机械合成法等。

其中，湿化学法是常见的一种方法。

湿化学法制备氧化锆陶瓷的基本步骤是：将氯化锆和氢氧化铵、硝酸铵等参与反应的物质混合溶解在一起，形成一定浓度的稳定混合液，然后将混合液进行干燥和热处理，得到粉末，再进行压制、烧结等工艺处理，最终制备成氧化锆陶瓷。

湿化学法制备氧化锆陶瓷的优点是制备过程简单、成本低、粉末制备可控性高、烧结致密性好、生产效率高，因此在工业中广泛应用。

然而，随着氧化锆陶瓷应用领域的拓展和需求的增加，传统湿化学法由于会产生过多有害物质和废气的排放，会对环境造成负面影响，因此需要寻求更为环保的方法。

近年来，人们对溶胶-凝胶法进行了深入研究，该方法结合了湿化学法和凝胶-热分解法的优点，具有高度可控性、制备成本低等特点，广泛应用于氧化物陶瓷制备中。

氧化锆陶瓷的研究不仅包括制备方法的改进，还包括对氧化锆陶瓷的性能、结构等方面的研究。

氧化锆陶瓷的性能优异，其材料力学强度高、耐磨耗性强、抗腐蚀性好等特点使其成为一些高技术领域中的重要材料。

针对氧化锆陶瓷的裂纹扩展和疲劳寿命等问题，也在科研领域普遍受到关注。

同时，结构化学的研究、先进制备技术的研究和新型陶瓷理论的探讨有望为氧化锆陶瓷的制备和应用提供更为广阔的发展空间。

总的来说，氧化锆陶瓷作为一种具有良好性能的陶瓷材料，将在更广泛的领域得到应用。

未来，随着技术的进步和制备方法的不断改进，氧化锆陶瓷材料将会呈现出更为优异的性质和更为广泛的实际应用。

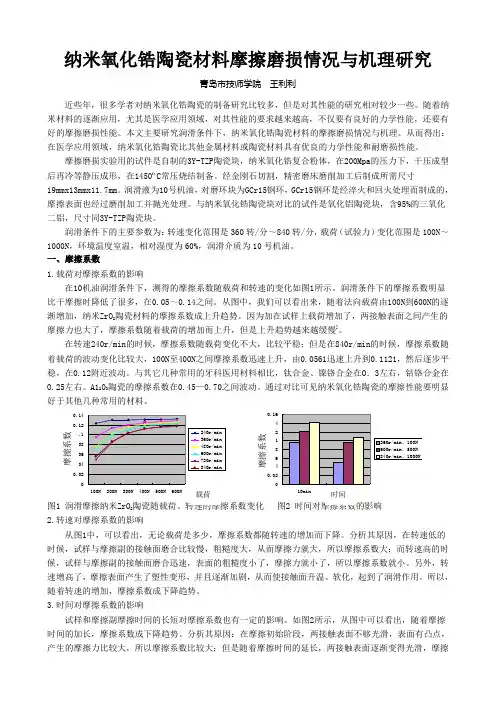

纳米氧化锆陶瓷材料摩擦磨损情况与机理研究青岛市技师学院王利利近些年，很多学者对纳米氧化锆陶瓷的制备研究比较多，但是对其性能的研究相对较少一些。

随着纳米材料的逐渐应用，尤其是医学应用领域，对其性能的要求越来越高，不仅要有良好的力学性能，还要有好的摩擦磨损性能。

本文主要研究润滑条件下，纳米氧化锆陶瓷材料的摩擦磨损情况与机理。

从而得出：在医学应用领域，纳米氧化锆陶瓷比其他金属材料或陶瓷材料具有优良的力学性能和耐磨损性能。

摩擦磨损实验用的试件是自制的3Y-TZP陶瓷块，纳米氧化锆复合粉体，在200Mpa的压力下，干压成型后再冷等静压成形，在1450ºC常压烧结制备。

经金刚石切割，精密磨床磨削加工后制成所需尺寸19mmx13mmx11.7mm。

润滑液为10号机油，对磨环块为GCr15钢环，GCr15钢环是经淬火和回火处理而制成的，摩擦表面也经过磨削加工并抛光处理。

与纳米氧化锆陶瓷块对比的试件是氧化铝陶瓷块，含95%的三氧化二铝，尺寸同3Y-TZP陶瓷块。

润滑条件下的主要参数为：转速变化范围是360转/分～840转/分，载荷（试验力）变化范围是100N～1000N，环境温度室温，相对湿度为60%，润滑介质为10号机油。

一、摩擦系数1.载荷对摩擦系数的影响在10机油润滑条件下，测得的摩擦系数随载荷和转速的变化如图1所示。

润滑条件下的摩擦系数明显比干摩擦时降低了很多，在0.05～0.14之间。

从图中，我们可以看出来，随着法向载荷由100N到600N的逐渐增加，纳米ZrO2陶瓷材料的摩擦系数成上升趋势。

因为加在试样上载荷增加了，两接触表面之间产生的摩擦力也大了，摩擦系数随着载荷的增加而上升，但是上升趋势越来越缓慢]。

在转速240r/min的时候，摩擦系数随载荷变化不大，比较平稳；但是在840r/min的时候，摩擦系数随着载荷的波动变化比较大，100N至400N之间摩擦系数迅速上升，由0.0561迅速上升到0.1121，然后逐步平稳，在0.12附近波动。

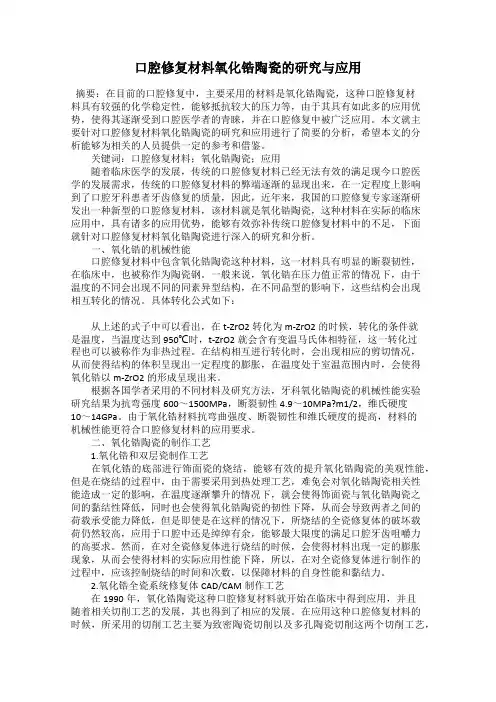

口腔修复材料氧化锆陶瓷的研究与应用摘要：在目前的口腔修复中，主要采用的材料是氧化锆陶瓷，这种口腔修复材料具有较强的化学稳定性，能够抵抗较大的压力等，由于其具有如此多的应用优势，使得其逐渐受到口腔医学者的青睐，并在口腔修复中被广泛应用。

本文就主要针对口腔修复材料氧化锆陶瓷的研究和应用进行了简要的分析，希望本文的分析能够为相关的人员提供一定的参考和借鉴。

关键词：口腔修复材料；氧化锆陶瓷；应用随着临床医学的发展，传统的口腔修复材料已经无法有效的满足现今口腔医学的发展需求，传统的口腔修复材料的弊端逐渐的显现出来，在一定程度上影响到了口腔牙科患者牙齿修复的质量，因此，近年来，我国的口腔修复专家逐渐研发出一种新型的口腔修复材料，该材料就是氧化锆陶瓷，这种材料在实际的临床应用中，具有诸多的应用优势，能够有效弥补传统口腔修复材料中的不足，下面就针对口腔修复材料氧化锆陶瓷进行深入的研究和分析。

一、氧化锆的机械性能口腔修复材料中包含氧化锆陶瓷这种材料，这一材料具有明显的断裂韧性，在临床中，也被称作为陶瓷钢。

一般来说，氧化锆在压力值正常的情况下，由于温度的不同会出现不同的同素异型结构，在不同晶型的影响下，这些结构会出现相互转化的情况。

具体转化公式如下：从上述的式子中可以看出，在t-ZrO2转化为m-ZrO2的时候，转化的条件就是温度，当温度达到950℃时，t-ZrO2就会含有变温马氏体相特征，这一转化过程也可以被称作为非热过程。

在结构相互进行转化时，会出现相应的剪切情况，从而使得结构的体积呈现出一定程度的膨胀，在温度处于室温范围内时，会使得氧化锆以m-ZrO2的形成呈现出来。

根据各国学者采用的不同材料及研究方法，牙科氧化锆陶瓷的机械性能实验研究结果为抗弯强度600～1500MPa，断裂韧性4.9～10MPa?m1/2，维氏硬度10～14GPa。

由于氧化锆材料抗弯曲强度、断裂韧性和维氏硬度的提高，材料的机械性能更符合口腔修复材料的应用要求。

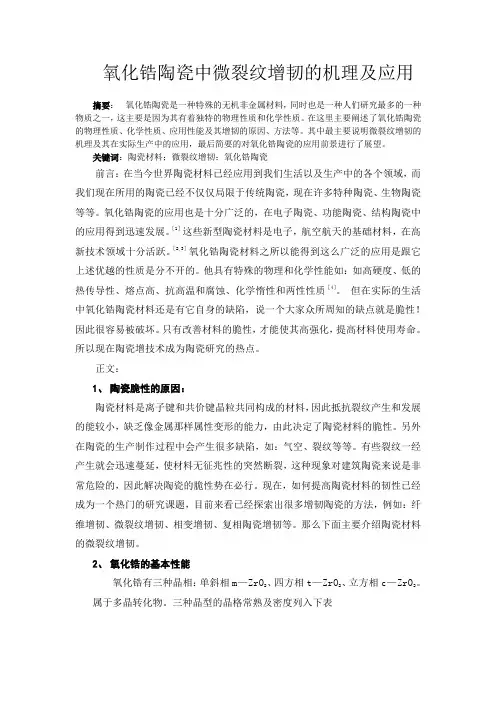

氧化锆陶瓷中微裂纹增韧的机理及应用摘要：氧化锆陶瓷是一种特殊的无机非金属材料，同时也是一种人们研究最多的一种物质之一，这主要是因为其有着独特的物理性质和化学性质。

在这里主要阐述了氧化锆陶瓷的物理性质、化学性质、应用性能及其增韧的原因、方法等。

其中最主要说明微裂纹增韧的机理及其在实际生产中的应用，最后简要的对氧化锆陶瓷的应用前景进行了展望。

关键词：陶瓷材料；微裂纹增韧；氧化锆陶瓷前言：在当今世界陶瓷材料已经应用到我们生活以及生产中的各个领域，而我们现在所用的陶瓷已经不仅仅局限于传统陶瓷，现在许多特种陶瓷、生物陶瓷等等。

氧化锆陶瓷的应用也是十分广泛的，在电子陶瓷、功能陶瓷、结构陶瓷中的应用得到迅速发展。

［1］这些新型陶瓷材料是电子，航空航天的基础材料，在高新技术领域十分活跃。

［2,3］氧化锆陶瓷材料之所以能得到这么广泛的应用是跟它上述优越的性质是分不开的。

他具有特殊的物理和化学性能如：如高硬度、低的热传导性、熔点高、抗高温和腐蚀、化学惰性和两性性质［4］。

但在实际的生活中氧化锆陶瓷材料还是有它自身的缺陷，说一个大家众所周知的缺点就是脆性！因此很容易被破坏。

只有改善材料的脆性，才能使其高强化，提高材料使用寿命。

所以现在陶瓷增技术成为陶瓷研究的热点。

正文：1、陶瓷脆性的原因：陶瓷材料是离子键和共价键晶粒共同构成的材料，因此抵抗裂纹产生和发展的能较小，缺乏像金属那样属性变形的能力，由此决定了陶瓷材料的脆性。

另外在陶瓷的生产制作过程中会产生很多缺陷，如：气空、裂纹等等。

有些裂纹一经产生就会迅速蔓延，使材料无征兆性的突然断裂，这种现象对建筑陶瓷来说是非常危险的，因此解决陶瓷的脆性势在必行。

现在，如何提高陶瓷材料的韧性已经成为一个热门的研究课题，目前来看已经探索出很多增韧陶瓷的方法，例如：纤维增韧、微裂纹增韧、相变增韧、复相陶瓷增韧等。

那么下面主要介绍陶瓷材料的微裂纹增韧。

2、氧化锆的基本性能氧化锆有三种晶相：单斜相m—ZrO2、四方相t—ZrO2、立方相c—ZrO2。

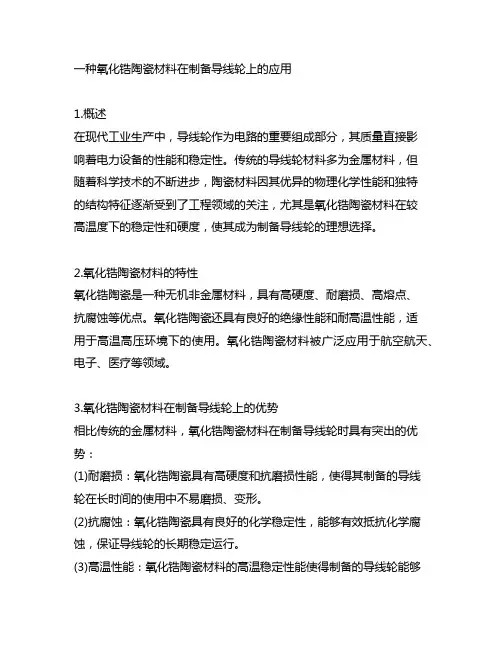

一种氧化锆陶瓷材料在制备导线轮上的应用1.概述在现代工业生产中，导线轮作为电路的重要组成部分，其质量直接影响着电力设备的性能和稳定性。

传统的导线轮材料多为金属材料，但随着科学技术的不断进步，陶瓷材料因其优异的物理化学性能和独特的结构特征逐渐受到了工程领域的关注，尤其是氧化锆陶瓷材料在较高温度下的稳定性和硬度，使其成为制备导线轮的理想选择。

2.氧化锆陶瓷材料的特性氧化锆陶瓷是一种无机非金属材料，具有高硬度、耐磨损、高熔点、抗腐蚀等优点。

氧化锆陶瓷还具有良好的绝缘性能和耐高温性能，适用于高温高压环境下的使用。

氧化锆陶瓷材料被广泛应用于航空航天、电子、医疗等领域。

3.氧化锆陶瓷材料在制备导线轮上的优势相比传统的金属材料，氧化锆陶瓷材料在制备导线轮时具有突出的优势：(1)耐磨损：氧化锆陶瓷具有高硬度和抗磨损性能，使得其制备的导线轮在长时间的使用中不易磨损、变形。

(2)抗腐蚀：氧化锆陶瓷具有良好的化学稳定性，能够有效抵抗化学腐蚀，保证导线轮的长期稳定运行。

(3)高温性能：氧化锆陶瓷材料的高温稳定性能使得制备的导线轮能够在高温环境下正常工作，不易软化、变形。

(4)绝缘性能：氧化锆陶瓷具有良好的绝缘性能，不易导电，有效保护电路安全运行。

4.氧化锆陶瓷材料在制备导线轮上的应用案例以某电力设备生产厂家为例，其在制备导线轮时采用氧化锆陶瓷材料取得了显著的效果。

该厂家在研发过程中选择了优质的氧化锆陶瓷粉末，经过成型、烧结、表面处理等工艺，成功制备出氧化锆陶瓷导线轮。

经过长期的实验验证，氧化锆陶瓷导线轮的性能稳定，耐磨损、不易变形，提高了电力设备的使用寿命和稳定性。

由于氧化锆陶瓷的高温稳定性和绝缘性能，使得电力设备在高温环境下的工作更加可靠。

5.氧化锆陶瓷材料在制备导线轮中的挑战和发展方向虽然氧化锆陶瓷材料在制备导线轮中表现出了诸多优点，但其在应用过程中仍然面临一些挑战。

主要体现在以下几个方面：(1)成本控制：目前氧化锆陶瓷材料的成本较高，制备工艺复杂，需要进一步降低成本，提高生产效率。

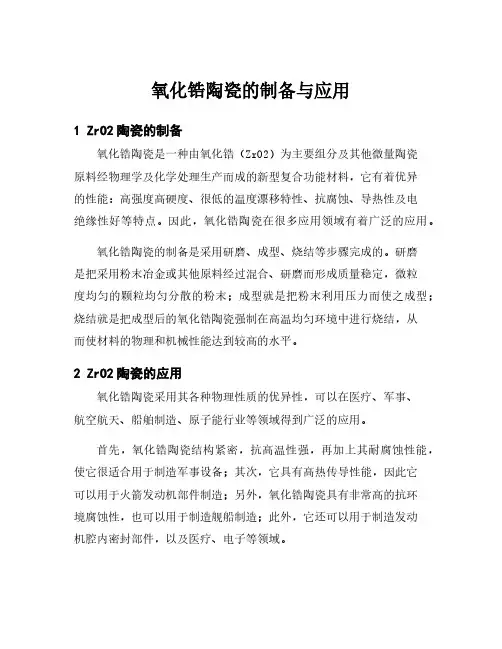

氧化锆陶瓷的制备与应用
1 ZrO2陶瓷的制备
氧化锆陶瓷是一种由氧化锆（ZrO2）为主要组分及其他微量陶瓷
原料经物理学及化学处理生产而成的新型复合功能材料，它有着优异
的性能：高强度高硬度、很低的温度漂移特性、抗腐蚀、导热性及电
绝缘性好等特点。

因此，氧化锆陶瓷在很多应用领域有着广泛的应用。

氧化锆陶瓷的制备是采用研磨、成型、烧结等步骤完成的。

研磨
是把采用粉末冶金或其他原料经过混合、研磨而形成质量稳定，微粒
度均匀的颗粒均匀分散的粉末；成型就是把粉末利用压力而使之成型；烧结就是把成型后的氧化锆陶瓷强制在高温均匀环境中进行烧结，从
而使材料的物理和机械性能达到较高的水平。

2 ZrO2陶瓷的应用
氧化锆陶瓷采用其各种物理性质的优异性，可以在医疗、军事、
航空航天、船舶制造、原子能行业等领域得到广泛的应用。

首先，氧化锆陶瓷结构紧密，抗高温性强，再加上其耐腐蚀性能，使它很适合用于制造军事设备；其次，它具有高热传导性能，因此它
可以用于火箭发动机部件制造；另外，氧化锆陶瓷具有非常高的抗环
境腐蚀性，也可以用于制造舰船制造；此外，它还可以用于制造发动
机腔内密封部件，以及医疗、电子等领域。

3 总结
氧化锆陶瓷具有高强度、很低的温度漂移特性、抗腐蚀、导热性及电绝缘性好等特点，其性能优异的特点，使它在很多应用领域得到广泛应用，典型的应用领域有：军事、航空航天、船舶制造、原子能行业等。

它的未来前景非常广阔和光明。

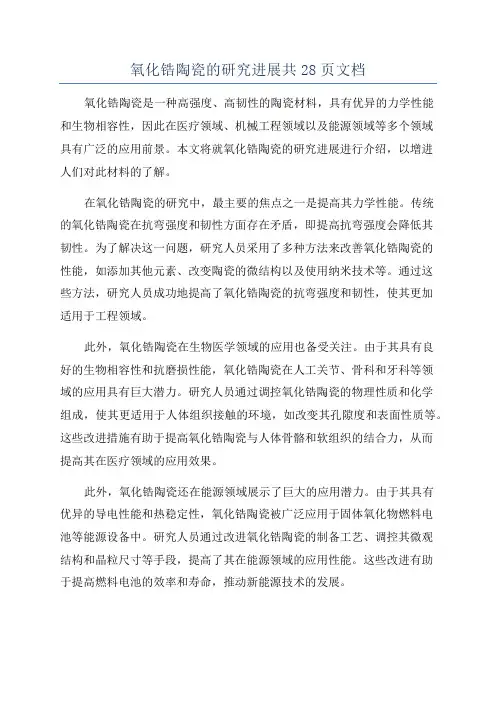

氧化锆陶瓷的研究进展共28页文档氧化锆陶瓷是一种高强度、高韧性的陶瓷材料，具有优异的力学性能和生物相容性，因此在医疗领域、机械工程领域以及能源领域等多个领域具有广泛的应用前景。

本文将就氧化锆陶瓷的研究进展进行介绍，以增进人们对此材料的了解。

在氧化锆陶瓷的研究中，最主要的焦点之一是提高其力学性能。

传统的氧化锆陶瓷在抗弯强度和韧性方面存在矛盾，即提高抗弯强度会降低其韧性。

为了解决这一问题，研究人员采用了多种方法来改善氧化锆陶瓷的性能，如添加其他元素、改变陶瓷的微结构以及使用纳米技术等。

通过这些方法，研究人员成功地提高了氧化锆陶瓷的抗弯强度和韧性，使其更加适用于工程领域。

此外，氧化锆陶瓷在生物医学领域的应用也备受关注。

由于其具有良好的生物相容性和抗磨损性能，氧化锆陶瓷在人工关节、骨科和牙科等领域的应用具有巨大潜力。

研究人员通过调控氧化锆陶瓷的物理性质和化学组成，使其更适用于人体组织接触的环境，如改变其孔隙度和表面性质等。

这些改进措施有助于提高氧化锆陶瓷与人体骨骼和软组织的结合力，从而提高其在医疗领域的应用效果。

此外，氧化锆陶瓷还在能源领域展示了巨大的应用潜力。

由于其具有优异的导电性能和热稳定性，氧化锆陶瓷被广泛应用于固体氧化物燃料电池等能源设备中。

研究人员通过改进氧化锆陶瓷的制备工艺、调控其微观结构和晶粒尺寸等手段，提高了其在能源领域的应用性能。

这些改进有助于提高燃料电池的效率和寿命，推动新能源技术的发展。

综上所述，氧化锆陶瓷在力学性能、生物医学领域和能源领域等方面的研究取得了显著进展。

未来，随着更多新材料和制备技术的研发，氧化锆陶瓷将有望在更多领域展示其广泛应用前景。

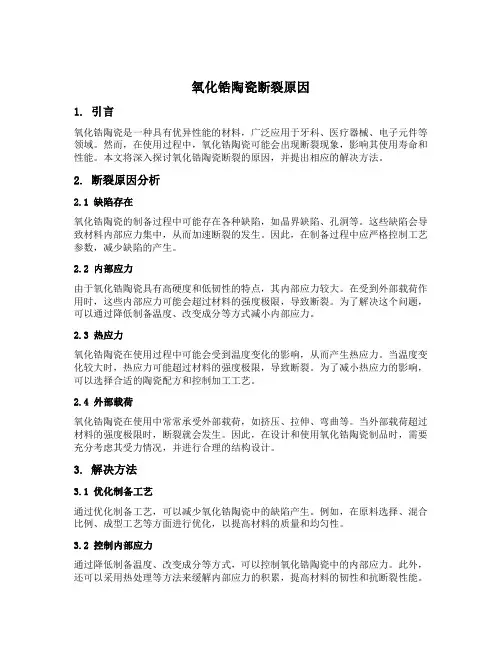

氧化锆陶瓷断裂原因1. 引言氧化锆陶瓷是一种具有优异性能的材料，广泛应用于牙科、医疗器械、电子元件等领域。

然而，在使用过程中，氧化锆陶瓷可能会出现断裂现象，影响其使用寿命和性能。

本文将深入探讨氧化锆陶瓷断裂的原因，并提出相应的解决方法。

2. 断裂原因分析2.1 缺陷存在氧化锆陶瓷的制备过程中可能存在各种缺陷，如晶界缺陷、孔洞等。

这些缺陷会导致材料内部应力集中，从而加速断裂的发生。

因此，在制备过程中应严格控制工艺参数，减少缺陷的产生。

2.2 内部应力由于氧化锆陶瓷具有高硬度和低韧性的特点，其内部应力较大。

在受到外部载荷作用时，这些内部应力可能会超过材料的强度极限，导致断裂。

为了解决这个问题，可以通过降低制备温度、改变成分等方式减小内部应力。

2.3 热应力氧化锆陶瓷在使用过程中可能会受到温度变化的影响，从而产生热应力。

当温度变化较大时，热应力可能超过材料的强度极限，导致断裂。

为了减小热应力的影响，可以选择合适的陶瓷配方和控制加工工艺。

2.4 外部载荷氧化锆陶瓷在使用中常常承受外部载荷，如挤压、拉伸、弯曲等。

当外部载荷超过材料的强度极限时，断裂就会发生。

因此，在设计和使用氧化锆陶瓷制品时，需要充分考虑其受力情况，并进行合理的结构设计。

3. 解决方法3.1 优化制备工艺通过优化制备工艺，可以减少氧化锆陶瓷中的缺陷产生。

例如，在原料选择、混合比例、成型工艺等方面进行优化，以提高材料的质量和均匀性。

3.2 控制内部应力通过降低制备温度、改变成分等方式，可以控制氧化锆陶瓷中的内部应力。

此外，还可以采用热处理等方法来缓解内部应力的积累，提高材料的韧性和抗断裂性能。

3.3 考虑热应力影响在设计和使用氧化锆陶瓷制品时，需要充分考虑其在不同温度下的性能变化和热应力的影响。

可以选择合适的陶瓷配方、控制加工工艺，并采取隔热、冷却等措施来减小热应力对材料的影响。

3.4 合理设计结构在设计氧化锆陶瓷制品时，需要充分考虑其受力情况，并进行合理的结构设计。

氧化锆陶瓷-----2011级材料科班2011 氧化锆陶瓷具有相变增韧和微裂纹增韧，所以有很高的强度和韧性，被誉为“陶瓷钢”，在所有陶瓷中它的断裂韧性是最高。

具有优异的室温机械性能。

在此基础上，我们对氧化锆配方和工艺进行优化，获得了细晶结构的高硬度、高强度和高韧性的氧化锆陶瓷。

高硬度、高强度和高韧性就保证了氧化锆陶瓷比其它传统结构陶瓷具有不可比拟的耐磨性。

具有细晶结构的陶瓷通过加工可以获得很低的表面粗糙度（<0.1u m）。

因而减少陶瓷表面的摩擦系数，从而减少磨擦力，提高拉丝的质量（拉出的丝光滑无毛刺，且不易断丝）。

氧化锆的这种细晶结构具有自润滑作用，在拉丝时会越拉越光。

氧化锆陶瓷的弹性模量和热膨胀系数与钢材相近，因而能有机的与钢件组合成复合拉线轮，不会因受热膨胀不一致而造成损坏或炸裂。

使用证明氧化锆陶瓷拉线轮是现代高速拉线机的理想配件。

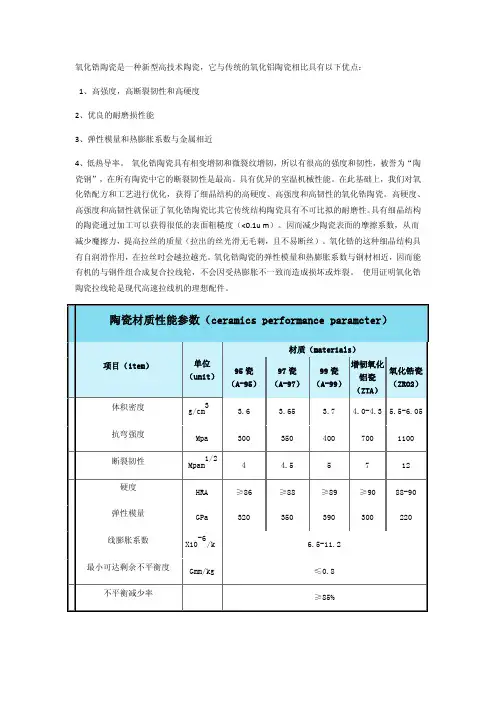

氧化锆陶瓷是一种新型高技术陶瓷，它与传统的氧化铝陶瓷相比具有以下优点：1、高强度，高断裂韧性和高硬度2、优良的耐磨损性能3、弹性模量和热膨胀系数与金属相近4、低热导率。

（及对比性能参数如表1）表1 氧化锆陶瓷与普通陶瓷性能参数对比1.氧化锆陶瓷原料纯净的ZrO 2为白色粉末，含有杂质时略带黄色或灰色。

氧化锆有三种晶相，分别为单斜晶相、四方晶相和立方晶相，三者之间的转变关系如下1.1氧化锆粉末的制备常压下纯的氧化锆有三种晶型，低温为单斜晶系，密度 5.65g/cm3， 高温为四方晶系， 密度6.10g/cm3，更高温度下为立方晶系，密度6.27g/cm3，其相互间的转化关系如下：熔体立方四方单斜−−→−−−→−−−→−︒︒︒CC C O O O 271522370211702Zr Zr Zr单斜、四方、立方晶系3种1170 ℃ 2370 ℃ 2715 ℃ m -ZrO 2 ⇔ t -ZrO 2 ⇔ c -ZrO 2 ⇔ liq-ZrO 2 d = 5.65 6.10 6.27 g/cm 3 m -ZrO 2 → t -ZrO 2 T=~1200 ℃ m -ZrO 2 ← t -ZrO 2 T=~1000 ℃ 3~5%的体积膨胀和7~8%的切应变 ↓稳定ZrO 2 ←稳定剂←微裂纹 Y 2O 3，CaO ，MgO et al.天然ZrO2 和用化学法得到的ZrO2 属于单斜晶系。

氧化锆陶瓷摘要：本文介绍了氧化锆的基本性质、氧化锆超细粉体的制备方法、高性能氧化锆陶瓷材料的成型工艺以及其在各领域的应用情况。

关键词：氧化锆；高性能陶瓷；制备；应用材料所处的环境极为复杂，材料损坏引起事故的危险性不断增加，研究与开发对损坏能自行诊断并具有自修复能力的材料是十分重要而急迫的任务，氧化锆就是具有这种功能的智能材料！一、名称：氧化锆陶瓷，ZrO2陶瓷，Zirconia Ceramic二、种类及特点纯ZrO2为白色，含杂质时呈黄色或灰色，一般含有HfO2，不易分离。

世界上已探明的锆资源约为1900万吨，氧化锆通常是由锆矿石提纯制得。

在常压下纯ZrO2共有三种晶态：单斜氧化锆（m-ZrO2）、四方氧化锆（t-ZrO2）和立方氧化锆（c-ZrO2），上述三种晶型存在于不同的温度范围，并可以相互转化：单斜（Monoclinic）氧化锆（m-ZrO2）<950℃ 5.65g/cc四方（Tetragonal）氧化锆（t-ZrO2）1200-2370℃ 6.10g/cc立方（Cubic）氧化锆（c-ZrO2）>2370℃ 6.27g/cc三、增韧原理氧化锆增韧的方法,主要是利用氧化锆的相变才能达到的!. 部分稳定ZrO2陶瓷在烧结冷却过程中，ｔ－ZrO2晶粒会自发相变成m－ZrO2，引起体积膨胀，在基体中产生微裂纹，相变诱导的微裂纹会使主裂纹扩展时分叉或改变方向而吸收能量，使主裂纹扩展阻力增大，从而使断裂韧性提高。

这种机理称微裂纹增韧。

主要增韧方法有：应力诱导相变增韧、微裂纹增韧、残余应力增韧、表面增韧以及复合增韧等。

其中t-ZrO2转化为m-ZrO2相变具有马氏体相变的特征，并且相变伴随有3%～5%的体积膨胀。

不加稳定剂的ZrO2陶瓷在烧结温度冷却的过程中，就会由于发生相变而严重开裂。

解决的办法是添加离子半径比Zr小的Ca、Mg、Y等金属的氧化物。

材料中的t-ZrO2晶粒在烧成后冷却至室温的过程中仍保持四方相形态，当材料受到外应力的作用时，受应力诱导发生相变，由t相转变为m相。

《放电等离子烧结氧化锆陶瓷的制备及性能研究》篇一一、引言近年来，氧化锆陶瓷由于其优良的机械性能、高耐温性能及化学稳定性在多个领域得到广泛应用。

其中，放电等离子烧结技术因其具有烧结时间短、产品性能优越等特点，已广泛应用于陶瓷材料制备中。

本论文着重探讨了放电等离子烧结氧化锆陶瓷的制备过程及其性能研究，为进一步优化工艺、提高产品质量提供理论依据。

二、材料与方法1. 材料准备本实验选用高纯度氧化锆粉末作为原料，经过球磨、干燥、过筛等工艺处理，得到均匀、细小的粉末。

2. 制备方法采用放电等离子烧结技术制备氧化锆陶瓷。

首先将氧化锆粉末进行压制成型，然后在特定的温度和压力下进行放电等离子烧结。

3. 性能测试对烧结后的氧化锆陶瓷进行密度、硬度、抗弯强度、断裂韧性等性能测试，以评估其综合性能。

三、制备过程及影响因素1. 压制成型将氧化锆粉末进行压制成型，控制压力和模具温度，以保证成型后的坯体密度均匀。

2. 放电等离子烧结在放电等离子烧结过程中，温度、压力和时间等参数对最终产品的性能具有重要影响。

适当的烧结温度可以促进晶粒生长，提高产品密度；而压力和时间则影响产品的致密性和晶粒分布。

此外，气氛环境也对烧结过程和产品性能具有重要影响。

四、性能研究及结果分析1. 密度与硬度通过放电等离子烧结制备的氧化锆陶瓷具有较高的密度和硬度。

随着烧结温度的升高和时间的延长，产品密度逐渐提高，硬度也随之增加。

2. 抗弯强度与断裂韧性放电等离子烧结制备的氧化锆陶瓷具有较高的抗弯强度和断裂韧性。

这主要得益于烧结过程中晶粒的生长和致密化的提高。

此外，适当的压力也有助于提高产品的抗弯强度。

3. 显微结构与性能关系通过扫描电子显微镜观察发现，放电等离子烧结制备的氧化锆陶瓷具有均匀的晶粒分布和致密的显微结构。

这种结构有利于提高产品的硬度、抗弯强度和断裂韧性等性能。

此外，气氛环境对晶粒的生长和显微结构也有重要影响。

五、结论与展望本研究采用放电等离子烧结技术成功制备了具有优良性能的氧化锆陶瓷。

选课课号：(2012-2013-1)-B110344-900132-1 选课类型：任选课《耐火材料》课程论文题目：氧化锆材料种类及应用姓名：学号：专业班级：指导教师：重庆科技学院冶金与材料工程学院中国重庆氧化锆材料种类及应用摘要：介绍了各种锆英石耐火制品和高纯氧化锆耐火制品的性能、生产工艺及应用。

关键词：锆英砂、氧化锆、耐火材料工业应用.引言：随着近年我国钢铁生产的高速发展，高炉炉衬用耐火材料取得了很大的进步，在生产技术、产品品种、质量水平方面，正逐步追赶世界先进水平，取代某些进口产品，以满足我国炼铁生产发展的需要。

在科技高速发展的形势下，制取耐高温、抗腐蚀、高性能、高效益的新型材料首先必须解决制取过程中所需要的耐火材料。

而熔点高、化学稳定好、高温性能优良氧化物材料并不多。

锆英石质耐火材料是以天然锆英石砂(ZrSiO4）为主原料制得的耐火制品,含有氧化锆(ZrO2），锆石英（ZrO2·SiO2）。

特性：它属于酸性耐火材料，其抗渣性强，热膨胀率较小，热导率随温度升高而降低，荷重软化点高，耐磨强度大，热震稳定性好，已成为各种工业领域中的重要材料。

锆英石质耐火材料有以单一锆英石烧结制成的锆英石砖，还有以锆英石为主要原料，加入适当的烧结剂(耐火粘土)制成的锆质砖；为了改善锆英石砖的性能，还有加入其它成分(如高铝矾土、电熔刚玉或氧化铬等)的特殊锆英石砖。

氧化锆是一种耐高温、耐腐蚀、耐磨损而且具有优良导电性能的无机非金属材料，20 世纪 20 年代初即被应用于耐火材料领域，直到上世纪 70 年代中期以来，国际上欧美日先进国家竟相投入具资研究开发氧化锆生产技术和氧化锆系列产品生产 , 进一步将氧化锆的应用领域扩展到结构材料和功能材料，同时氧化锆也是国家产业政策中鼓励重点发展的高性能新材料之一，目前正广泛地被应用于各个行业中。

1、氧化锆基本性能纯的氧化锆是一种高级耐火原料，其熔融温度约为2900℃它可提高釉的高温粘度和扩大粘度变化的温度范围，有较好的热稳定性，其含量为2%-3%时，能提高釉的抗龟裂性能。

氧化锆陶瓷范文范文氧化锆陶瓷是一种高科技陶瓷材料，由氧化锆粉末制成，具有优异的力学性能和化学稳定性。

在医学领域，氧化锆陶瓷被广泛应用于人工关节、牙科修复和种植等领域，取得了显著的临床效果。

本文将从氧化锆陶瓷的制备方法、物理化学性能及应用等方面进行论述。

首先，氧化锆陶瓷的制备方法有烧结法、等离子喷雾沉积法和凝胶注模法等。

其中，烧结法是制备氧化锆陶瓷最常用的方法。

它通过将氧化锆粉末与添加剂一起混合后，加热至高温进行烧结，使粉末颗粒结合成致密的材料。

等离子喷雾沉积法是一种薄膜制备技术，可以制备出具有优异性能的氧化锆涂层。

凝胶注模法则是利用凝胶的可变形性制备复杂形状的氧化锆陶瓷制品。

其次，氧化锆陶瓷具有许多出色的物理化学性能。

首先，它具有极高的硬度和抗磨性，可以有效抵抗外部压力和磨损的影响。

其次，氧化锆陶瓷具有优异的化学稳定性，可以在酸碱等恶劣环境下长期稳定使用。

此外，氧化锆陶瓷还具有良好的生物相容性，不会引起人体组织排斥反应，可以安全地应用于医学领域。

最后，氧化锆陶瓷在医学领域的应用十分广泛。

在人工关节领域，氧化锆陶瓷可以制成假体材料，具有良好的生物相容性和耐磨性，可以用于人工髋、膝关节等人工关节的制造。

在牙科修复领域，氧化锆陶瓷能够制成具有良好透明度和美观度的牙冠和牙桥，可以用于修复缺失的牙齿。

此外，在种植领域，氧化锆陶瓷可以制成种植体，用于替代缺失的牙根，实现种植牙的功能和美观。

综上所述，氧化锆陶瓷是一种具有优异性能和广泛应用前景的陶瓷材料。

通过不同的制备方法，可以制备出具有不同形状和性能的氧化锆陶瓷制品。

在医学领域，氧化锆陶瓷已经被广泛应用于人工关节、牙科修复和种植等领域，为患者提供了高品质的医疗服务。

相信随着科技的不断进步，氧化锆陶瓷在医学领域的应用前景将越来越广阔。

氧化锆陶瓷材料的制备及性能研究氧化锆是一种重要的陶瓷材料，在医疗、电子、航空航天等领域有广泛的应用。

其高强度、高硬度、高温稳定性和抗腐蚀性等特点，使其对于高要求的工业和科技设备的制造具有重要的价值。

因此，研究氧化锆陶瓷材料的制备及性能对于推动相关领域的发展和促进技术进步具有重要的意义。

一、氧化锆陶瓷材料的制备方法目前，氧化锆陶瓷材料的制备方法主要有热压法、压注成型法和凝胶注模成型法等。

其中，热压法是一种传统的制备方法，通过高温高压下使氧化锆颗粒熔接形成致密的坯体，然后再进行加工形成成品。

这种制备方法具有操作简单、适用范围广的特点，但是制备成本较高，且制备过程中容易产生大量气体和污染物。

相比之下，压注成型法和凝胶注模成型法则具有更好的制备效果。

压注成型法可以通过注入高压水流将氧化锆浆料加工成所需形状，然后进行高温烧结以形成致密的氧化锆陶瓷材料。

这种方法制备出的氧化锆陶瓷材料具有高精度和高密实性。

凝胶注模成型法则是一种将氧化锆浆料注入高精度模具中，再进行高温烧结制备的方法。

这种方法可以制备出极细颗粒的氧化锆陶瓷材料，并且具有良好的空气渗透性和强度。

二、氧化锆陶瓷材料的性能研究氧化锆陶瓷材料具有一系列独特的特性，包括高硬度、高强度、高韧性、高温稳定性、生物相容性等，使其具有广泛的应用前景。

下面我们从硬度、韧性和生物相容性三个方面来详细讨论氧化锆陶瓷材料的性能。

1.硬度氧化锆陶瓷材料具有非常高的硬度，这使得它在高速运动部件、摩擦部件、磨料等领域具有广泛应用。

早期的主要应用是高压磨削和磨光领域，但目前已广泛用于高速切削、切割、磨削和抛光等领域。

氧化锆颗粒磨粒尺度小、硬度大、自磨率低、无铁质杂质、无结疤、无金属元素等优点使得它在超精密加工领域具有广泛应用前景。

2.韧性除了硬度之外，氧化锆陶瓷材料同时具有较高的韧性。

通过改变其组分、添加适当的添加剂或通过改变烧结温度、时间等工艺参数，可以调控氧化锆陶瓷材料的韧性。
