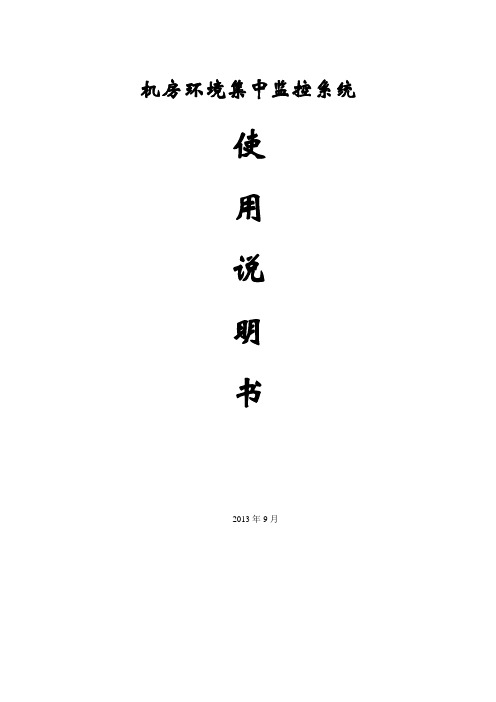

机房环境集中监控系统使用说明书2013年9月目录一.集中监控系统结构 (3)1.集中监控系统四层结构 (3)2.本系统中包含主要设备及监测点 (5)3.监控主程序目录及备份 (5)二.CLIENT系统运行 (6)1.CLIENT菜单栏介绍 (6)1．1文件菜单 (6)1．2设计师菜单 (7)1．3监控窗口菜单 (7)1．4监控管理菜单 (7)1．5系统管理菜单 (10)2.监控系统内容 (11)2．1监控内容图示颜色说明 (11)2．2空调监测、UPS监测： (11)2．3配电监测.......................................................................................... 错误!未定义书签。
2．4温湿度 (11)2．5漏水监测 (13)2．6设备通讯状态监测 (14)3.运行CLIENT (15)4.关闭CLIENT (16)5.查询历史曲线 (16)6.查询事件日志 (17)7.系统管理 (18)8.用户授权 (21)三.MONITOR管理 (22)1.启动MONITOR (22)2.关闭MONITOR (23)3.查看运行信息 (23)4.其他 (23)四.嵌入式LONCOMIP主机操作................................... 错误!未定义书签。
1.进入LONCOMIP ...................................................................................... 错误!未定义书签。
2.切换到超级用户........................................................................................ 错误!未定义书签。
3.LONCOMIP主程序管理.......................................................................... 错误!未定义书签。
梅安森瓦斯监控联网平台软件使用说明书一．系统功能简介瓦斯联网主界面，如下图：上图即为瓦斯联网主界面，左边列表中显示的是各个矿列表，右边显示的是瓦斯联网系统的实时监测图。
单击实时监测图上面的各个矿名，可以连接到各个矿的实时数据或者是实时监测图数据（连接到实时值或者实时监测图通过在“控制面板”中的“界面主题”菜单中来进行配置）右边导航图编辑也是通过“控制面板”中的“联网导航图”页面来进行设置。
各个矿信息的添加和编辑也是通过在“控制面板”中的“联网设置”中进行设置。
实时数据，如下图：单击左边矿列表中的任意一个矿，可以在左边显示当前矿上传的所有点的实时值。
在右边实时数据中，单击安装位置下面的具体的安装位置信息，可以查看当前点号的曲线图。
单击翻页间隔前面的“上一页”与“下一页”图标，可以进行手动翻页操作。
在翻页间隔文本内输入间隔的时间（必须是整数，以秒为单位），然后单击开始翻页，可以对实时数据进行自动翻页查看。
如果想停止页面自动翻，单击“停止翻页”即可。
还可以在请选择数据类型处来选择上传数据的类型对数据进行过滤。
查询，如下图：单击左上角“查询”按钮，然后在单击下面矿列表的任意一矿的查询（如：明达矿（查询）），右边就会出现当前的所有查询功能，单击某一个查询，就可以查询当前矿的具体查询数据。
如下图：在弹出的页面中，在检索日期后面选择要查询的日期，然后再选择一个测号或者选择所有测点，单击“查找”就可以查询出当前选择日期的具体某点的数据，查询出数据之后，还可以进行打印和导EXCEL，单击“EXCEL”或者“打印”，出现如下画面：在上图中，在左边选择要打印的表头字段，然后在右边输入打印报表的标题，然后输入打印的字体大小（数值越大，打印的字体就越大，默认为正常比例）。
四.曲线图,如下图:摸拟图，如下图：单击左上角的“摸拟图”按钮，然后在下面的矿列表中，选择具体某个矿的摸拟图，就会在右边出现具体某个矿的摸拟图数据。
单击“放大”，然后将鼠标移至图上单击，即可放大图形。
综合环境监控云平台使用手册文档版本V4.1目录1.登录 (2)2.首页 (3)3.在线监控 (6)3.1.实时数据 (6)3.2.视频监控 (7)3.3.继电器控制 (9)4.数据中心 (18)4.1.历史数据 (18)4.2.报警数据 (21)4.3.继电器操作记录 (22)4.4.通知记录 (23)5.系统管理 (24)5.1.账号管理 (24)5.2.设备管理 (26)5.2.1.设备信息 (30)5.2.2.因子列表 (32)5.2.3.添加因子 (33)5.2.4.批量添加因子 (34)5.2.5.批量添加报警联系人 (35)5.2.6.批量修改报警规则 (36)5.2.7.报警联系人列表 (38)5.2.8.设置遥调参数 (38)5.2.9.添加报警联系人 (39)5.2.10.修改报警规则 (41)5.2.11.设备维护 (42)5.2.12.数据透传 (43)5.2.13.摄像头管理 (43)5.2.14.同步iccid卡 (46)5.2.15.查看iccid卡 (46)5.3.系统日志 (46)6.大屏可视化 (47)7.联系方式 (49)8.文档历史 (49)在网页中输入综合环境监控云平台网址：，进入综合环境监控云平台（以下简称云平台）登录界面，输入正确的账号、密码、验证码点击登录进入云平台，也可点击扫码登录使用微信公众号“综合环境云”进行扫码登录。
如图1.1、1.2所示。
图1.1图1.2登录成功后进入首页图2.1序号名称说明1导航菜单栏点击菜单选项，展开子菜单列表2首页点击可从其他页面快速进入首页3大屏可视化点击进入大屏可视化界面，参考“6.大屏可视化”4主题颜色点击可选择切换平台背景颜色5告警点击弹出下拉框，可选择醒目、简约、关闭6报警声音点击开启或关闭报警声音7修改账号密码、绑定微信点击账号名，弹出修改密码以及绑定微信下拉列表，如图2.3，表2.3以及图2.4，可以对密码进行修改以及绑定微信8退出点击退出平台9设备状态数量统计统计不同状态下设备的数量10设备列表显示所有设备。
中级消防设施操作员实操模拟培训系列软件（监控方向）（V1.0版）使用手册目录文件修订记录 (2)1.总体功能描述 (3)2.运行环境 (4)3.软件编译环境 (5)4.软件安装说明 (6)5.软件启动 (7)6.软件操作 (8)6.1火灾自动报警系统工作状态判断 (8)6.2报警信息查看与报警部位确定 (9)6.3火警报警控制器（联动型）手自动状态切换 (11)6.4现场消防设备工作状态判断 (12)6.5总线式消防联动控制器手动操作 (14)6.6消防联动控制器直接手动控制单元操作 (15)6.7消防应急广播操作 (17)6.8消防设备末端配电装置工作状态判断 (18)6.9防烟排烟系统工作状态判断 (20)6.10防烟排烟系统操作 (22)6.11自动喷水灭火系统电器控制柜操作 (26)6.12自动喷水灭火系统工作状态判断 (29)文件修订记录中级消防设施操作员（监控方向）实操核心考点模拟培训系统软件V1.01.总体功能描述系统包含12个考点，考点含盖《消防设施操作员国家职业技能标准》（2019年版）四级/中级工（消防设施监控操作职业方向）技能要求的所有核心鉴定点，采用交互动画方式点击操作，仿真模拟实物操作，通过本软件的练习，使用者能快速并熟练掌握消防设施的操作步骤，加深理解消防设施的工作原理，有助于提高实操鉴定的通过率。
软件开始之后，可选择“练习”和“教学”两种模式，“练习”模式为标准的鉴定时间，“教学”模式每个考点倒计时时间增加一倍，方便使用本软件教学时每道题进行详细讲解。
选好模式后，可任选其中一考点进行练习，进入考点后按题目要求和操作步骤进行答题，点击提交即显示是否回答正确，方便及时发现错误，不断总结提高，确实不会操作，可点击“提示”按钮，即显示本题的详细操作步骤。
有多个操作步骤的题目，在点击“提交”之前，可点击“重做”回到本题的第一步初始状态，当需要重复练习某多步骤题，且该题与前面的题操作相关联，而练习者不想重做前面的题时，前面的题可一个个直接提交，到要做的题时，点击“重做”即可。
工控机内部参数更改流程登陆板子：telnet IP设置IP：ifconfig eth0 192.168.1.100Route add default gw 192.168.1.1一、修改ip地址，Jffs2文件夹下networkchange.confvi networkchange.conf然后按下键盘“i”，进入修改模式，进行修改。
修改完毕后，按下“ESC”，然后输入“：Wq”（表示保存二、修改终端号，网点号。
jffs2文件夹下flash盘中machineconfig.confvi /jffs2/flash/machineconfig.conf修改是先cd jffs2cd flashvi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存没有修改好，已经按ESC键，则再‘：’，最后Q!重新修改。
Cd flashCat machineconfig.conf看蹲位、服务器IP、arrangei=10.255.254.19调度中心IP等等信息。
如有误差：vi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存修改有误，已经按ESC键，再‘：’，最后Q!重新修改。
备注：在修改参数之前先把进程杀掉：killCd jffs2 cd flash cd faildir 然后ls 列出看那个文件值大？然后rm删掉那个常用命令：cd 是进入文件夹cd .. 是返回上层目录ps –a (列出进程)kill 是杀掉进程chmod –R 777 jffs2设置最大权限cd jffs2 ./main &（重新运行程序）reboot –f(重启工控机)cat (查看数据)ls (列出文件)修改改时间：date 月日时间年份HwclockHwclock -w进入工控机用超级终端设57600和硬件（无）telnet 里面设置PS显示所有进程。
目錄一、台达工业组态监控系统简介 (1)二、DIAView组态软件安装 (2)2.1 DIAView的安装配置要求 (2)2.2 安装.Net Framework (2)2.3 安装DIAView (5)2.4 安装加密锁驱动程序 (9)2.5 安装OPC Server (11)2.6 卸载DIAView主程序及加密驱动 (14)2.7 安装SQL Server数据库 (16)三、DIAView组态软件开发环境 (24)3.1 常用术语概念 (24)3.2 开发环境介绍 (27)3.2.1 开发环境组成框架 (27)3.2.2 新建工程 (30)3.2.3 管理工程 (33)3.2.4 图形界面开发窗口介绍 (39)3.3 快捷工具栏介绍 (39)3.4 菜单栏介绍 (40)3.4.1文件菜单 (40)3.4.2开始菜单 (43)3.4.3视图菜单 (45)3.5 右键菜单 (46)3.6 快捷键 (47)3.7 工具窗口介绍 (48)3.8 工程窗口介绍 (49)3.9 对象窗口介绍 (50)3.10 属性窗口介绍 (51)3.11 动画窗口介绍 (51)3.12 事件窗口介绍 (52)3.13 扩展属性窗口介绍 (53)四、工程开发基本步骤 (53)五、IO通信 (54)5.1 概述 (54)5.2 通道与设备 (55)5.3 驱动 (55)5.4 故障策略 (57)5.5 IO变量 (58)5.6 通信状态 (68)5.7 通信控制 (68)5.8 PLC (72)5.8.1 莫迪康 (72)5.8.1.1 Modbus Tcp (73)5.8.1.2 Modbus Serial RTU (74)5.8.1.3 Modbus Serial ASCII (74)5.8.2 欧姆龙 (75)5.8.2.1 FINS TCP (75)5.8.2.2 FINS ASCII (80)5.8.2.3 HostLink ASCII (83)5.8.3 台达 (85)5.8.3.1 Delta AS300 TCP (87)5.8.3.2 Delta AS300 RTU & ASCII (87)5.8.3.3 AH Modbus TCP (87)5.8.3.4 AH Modbus Serial RTU & ASCII (87)5.8.3.5 DVP Modbus TCP (87)5.8.3.6 DVP Modbus Serial RTU & ASCII (90)5.8.3.7 DIALink (94)5.8.3.8 DIALinkCNC (98)5.8.4三菱 (101)5.8.4.1 Mitsubishi FX Serial (101)5.8.4.2 Mitsubishi ProFX Serial (106)5.8.4.3 Mitsubishi Q Serial (110)5.8.4.4 Mitsubishi Q EnterNet (114)5.8.4.5 Mitsubishi FX EnterNet (118)5.8.5 西门子 (122)5.8.5.1 S7300 TCP (122)5.8.5.2 S71200 TCP (125)5.8.5.3 S7300 MPI (130)5.8.5.4 S7200 TCP (135)5.8.5.5 S7200 PPI (139)5.8.5.6 S7200 Smart TCP (144)5.8.6 台达电表 (147)5.8.6.1 DPM-C530 Serial (147)5.8.6.2 DPM-C530 Enternet (150)5.8.7 罗克韦尔 (153)5.8.7.1 Rockwell Controllogix Enternet (153)5.9 OPC (156)5.9.1 OPC (156)5.9.2 OPCUA (161)5.10 模拟设备 (168)5.10.1 模拟设备 (168)六、变量词典 (172)6.1 概述 (172)6.2 变量组 (172)6.3 变量 (174)6.4 变量引用浏览 (176)6.5 变量替换 (178)6.5 变量统计 (181)6.7 变量浏览器 (182)6.8 表达式 (184)七、图形界面开发 (187)7.1 概述 (187)7.2 窗口 (187)7.2.1 新建窗口 (187)7.2.2 窗口操作 (188)7.2.3 新建窗口组 (192)7.2.4窗口组操作 (193)7.3 窗口基本属性 (195)7.4 图形通用属性 (196)7.5 基本图形的属性与绘制 (197)7.5.1 直线的绘制 (197)7.5.2 矩形的绘制 (198)7.5.3 圆角矩形的绘制 (199)7.5.4 椭圆的绘制 (200)7.5.5 折线的绘制 (200)7.5.6 多边形的绘制 (201)7.5.7 贝塞尔曲线的绘制 (203)7.5.8 闭合曲线的绘制 (204)7.5.9 弧线的绘制 (205)7.5.10 弓形的绘制 (206)7.5.11 扇形的绘制 (207)7.5.12 管道的绘制 (209)7.5.13 文本的绘制 (210)7.6 窗口控件的属性与绘制 (211)7.6.1 按钮的绘制 (211)7.6.2 复选框的绘制 (212)7.6.3 组合框的绘制 (213)7.6.4 标签的绘制 (215)7.6.5 文本框的绘制 (216)7.6.6 密码框的绘制 (217)7.6.7 时间日历的绘制 (218)7.6.8 日期的绘制 (219)7.6.9 月历的绘制 (220)7.6.10 图像的绘制 (221)7.6.11 GIF图像的绘制 (222)7.6.12 数码管 (223)7.6.13 弧形标尺 (224)7.7 扩展控件的属性与绘制 (226)7.7.1 实时曲线的绘制 (226)7.7.2 历史曲线的绘制 (231)7.7.3 XY曲线的绘制 (237)7.7.4 自定义曲线的绘制 (246)7.7.5 饼图的绘制 (250)7.7.6 饼图3D的绘制 (253)7.7.7 柱状图的绘制 (255)7.7.8 历史柱状图的绘制 (260)7.7.9 记录框的绘制 (266)7.7.10 报警窗的绘制 (268)7.7.11 报表概述 (274)7.7.11.1 报表模板设计 (274)7.7.11.2 报表绘制 (280)7.7.12 配方浏览器的绘制 (282)7.7.13 标尺的绘制 (287)7.7.14 仪表板的绘制 (289)7.7.15 Web浏览器的绘制 (291)7.8 图形操作 (292)7.8.1 概述 (292)7.8.2 旋转 (293)7.8.3 拉伸 (294)7.8.4 对齐 (295)7.8.5 层次 (299)7.8.6 尺寸 (301)7.8.7 组合 (303)7.8.8 扭曲 (304)7.8.9 缩放 (305)7.8.10 偏移 (307)7.9 组合图形扩展属性 (309)八、图库 (311)8.1 概述 (311)8.2 图形库的使用 (312)8.3 图形库的扩充 (314)8.4 图形库导出为图片 (315)九、动画 (316)9.1 概述 (316)9.2 旋转动画 (316)9.3 外观动画 (328)9.4 填充动画 (332)9.5 缩放动画 (339)9.6 移动动画 (347)9.7 可见性动画 (354)9.8 流动动画 (360)9.9 数值显示动画 (366)9.10 倾斜动画 (378)9.11 文本动画 (385)十、事件 (388)10.1 概述 (388)10.2 左键事件 (388)10.3 右键事件 (391)10.4 鼠标事件 (394)10.5 窗体事件 (397)10.6 滑动输入事件 (401)10.7 值输入事件 (403)10.8 旋转输入事件 (413)10.9 画面程序事件 (416)10.10 控件事件 (419)十一、报警 (422)11.1 概述 (422)11.2 报警组 (422)11.3 报警变量 (425)11.4 报警窗 (431)11.5 配置 (431)十二、用户权限 (444)12.1 概述 (444)12.2 安全区 (444)12.3 用户 (446)十三、操作变量 (451)十四、历史变量 (453)14.1 概述 (453)14.2 设置变量记录(兼容) (453)14.3 设置变量记录 (458)14.4 查看变量记录 (462)14.5 设置变量群组记录 (465)十五、配方 (467)15.1 概述 (467)15.2 配方的配置 (468)15.3 配方浏览器 (469)十六、用户程序 (472)16.1 概述 (472)16.2 条件程序 (473)16.3 时间程序 (475)16.4 全局函数 (478)16.4.1 概述 (478)16.4.2 设置全局函数 (478)16.4.3 函数添加与使用 (483)16.4.4 函数引用浏览与导入导出 (486)十七、数据库访问 (487)17.1 概述 (487)17.2 数据库访问配置 (488)17.3 数据库访问 (490)十八、全球化 (491)18.1 概述 (491)18.2 多语言配置 (492)18.3 多语言引用浏览 (493)18.4 字符串 (494)18.5 图片 (500)18.6 声音 (506)18.7 系统多语言 (507)18.8 运行时切换语言 (508)十九、工程配置 (509)19.1 概述 (509)19.2 工程配置 (509)二十、脚本 (512)20.1 概述 (512)20.2 脚本编辑器功能介绍 (513)20.3 脚本语法与函数 (520)20.3.1 画面 (520)20.3.1.1 基本图形 (520)20.3.1.2 窗口控件 (588)20.3.1.3 扩展控件 (669)20.3.1.4 命令 (860)20.3.2 IO通信 (870)20.3.3 变量 (892)20.3.4 报表 (921)20.3.5 报警 (928)20.3.6 用户及权限 (954)20.3.7 历史变量 (963)20.3.8 后台脚本 (970)20.3.9 配方 (980)20.3.10 数据库访问 (993)20.3.11 颜色 (1012)20.3.12 全球化 (1016)二十一、DIAView组态软件运行环境 (1018)21.1 概述 (1018)21.2 运行环境介绍 (1019)一、台达工业组态监控系统简介1．背景随着工业及社会经济的发展，以计算机、高速网络为基础的信息技术日趋成熟与先进，应用范围涉及工业制造、进出口贸易、交通、电力、石油、化工、冶金以及人们日常生活、文化娱乐等方方面面，信息技术也逐步向自动化、智慧化发展，推进生产力的革命及人们生活水平的提高。
MCGS工控组态软件使用说明书模板MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT 操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。
环境监控系统
Netbotz
常用操作说明
一、用户信息
1、用户名：apc
2、密码：apc
二、Netbotz简单安装说明
1、在电脑上安装客户端软件Advance view
2、拿一台电脑到机房并设置IP地址，接上从Netbotz上引出的网线.打开
已安装的软件Netbotz Advance view
3、登录Netbotz用户名和密码均为小写apc, .登录Netbotz后，点
Configuration,找到Network interfaces 设置新的IP地址，网关，子网掩码等。
并点应用，然后退出客户端软件
4、将从Netbotz上引出的网线的另一头联到用户网络中，这时候就可以
回到您的办公位置上进行配置使用Netbotz了
5、Netbotz外接传感器安装配置方法:（适用于任何温湿度传感器）
✧在Advanced View管理界面中，点击Configuration选项，找到
Sensor Pods选项。
找到连接了外置传感器的传感器盒。
✧点击External Ports，选择对应接口所连接的正确的传感器类型，
并为其命名。
✧上述步骤完成后，您可以在Sensors菜单中找到这个外置传感器并
且可以为其设置报警阈值及接收报警的邮件地址。
三、环境监控报警演示
1、断电报警演示
✧将电源检测输入端断电，电源检测系统报警，则表示电源检测系统
正常。
2、漏水报警演示
✧取适量水滴在漏水检测绳上，检测系统发生报警，则表示漏水检测
系统正常。
3、温、湿度报警演示
✧改变温、湿度系统的预设值，检测系统发生报警，则表示温、湿度
检测系统正常。
产品说明书——安卓手机监控软件400-630-7888济南中维世纪科技有限公司山东省济南市高新区新泺大街2008号银荷大厦D座11层非常感谢您购买我公司的产品，如您有任何疑问或需求请随时联系我们。
使用产品前请仔细阅读本使用说明书，并请妥善保管。
本说明书适用的产品为：中维世纪安卓手机监控软件。
我公司将根据产品功能的增强或变化而更新本说明书的内容，并将定期改进及更新本说明书中描述的软件产品，更新的内容将会在本说明书的新版本中说明，恕不另行通知。
本说明书中内容仅为用户提供指导作用，不保证与实物完全一致，请以实物为准。
目录1.产品概述 (4)1.1.产品简介 (4)1.2.产品特点 (4)1.3.运行环境 (4)1.3.1.硬件设备 (4)1.3.2.软件环境 (5)2.产品下载与安装 (5)3.系统功能介绍 (5)3.1.登录 (5)3.2.注册帐号并绑定邮箱 (6)3.3.找回密码 (7)3.4.添加设备 (8)3.4.1.通过声波配置添加 (8)3.4.2.通过无线配置添加 (9)3.4.3.通过云视通号添加 (10)3.4.4.通过扫描二维码添加 (10)3.4.5.局域网搜索添加 (11)3.5.编辑设备 (12)3.6.删除设备 (13)3.7.通道管理 (14)3.7.1.批量添加通道数 (14)3.7.2.编辑通道 (14)3.7.3.删除通道 (14)3.8.报警管理 (15)3.8.1.门磁设备 (15)3.8.2.手环设备 (17)3.8.3.遥控设备 (19)3.8.4.移动侦测报警 (21)3.9.录像管理 (23)3.9.1.开启/停止录像 (23)3.9.2.远程录像回放 (24)3.10.网络设置 (25)3.11.连接模式 (26)3.12.画面翻转 (26)3.13.一键升级 (26)3.14.多分屏显示 (27)3.15.抓拍图像 (27)3.16.开启/关闭音频监听 (28)3.17.开启/停止语音对讲 (29)3.18.云台控制 (29)3.19.视频广场 (30)3.20.更多功能 (30)1.产品概述1.1.产品简介中维世纪安卓手机监控系统软件是我司最新研发的一款基于安卓手机操作系统的软件，是所有云视通设备的远程客户端。
工控机环境适应监控软件
使
用
说
明
(Ver 1.0)
深圳市研祥软件技术有限公司
EVOC SOFTWARE TECHNOLOGY Co., LTD.
前 言
本软件为工控机环境参数实时监测程序，可用于EVOC系列工控机环境参数实时监控。
通过自行开发的底层硬件接口，它可以实时监测CPU电压、电源电压、风扇转速、电池电压等参数，并能实现超限报警功能。
本软件版权由深圳市研祥软件技术有限公司持有。
目 录
1、 硬件要求与运行环境 3
2、 安装与卸载 3
3、 软件功能菜单 4
4、 参数设置 5
5、 软件的运行 8
6、 硬件接口函数说明 12
7、 编程说明 15
1、硬件要求及运行环境
硬件要求：
本软件主要用于EVOC系列工控机。
运行环境：
本软件可在Win9x/win2000/winXP平台上运行,
推荐使用800X600分辨率。
2、安装与卸载
安装：
运行Setup安装程序开始安装，您可以选择安装目录并一步一步按引导安装，安装完成后请重新启动计算机。
卸载：
在“控制面板”打开“添加/删除程序”界面，选择“工控机环境适应监控”软件，单击[添加/删除]按钮将弹出删除确认框，单击[是]，便能成功卸载该软件了，单击[OK]键完成。
3、软件功能菜单
启动工控机环境适应监控软件，您将看到如下界面：
各功能菜单位于操作界面的左上方，单击任一菜单即弹出下拉菜单，并进入相应的窗口。
包括实时监控、监控曲线、设置、查看、帮助几个功能菜单。
“实时监控”功能菜单包括：
监控开关、电源电压监控、主板电压监控、温度监控、退出。
“监控曲线”功能菜单包括:
实时曲线和历史曲线,其中实时曲线包括电源电压曲线、主板电压曲线、温度监控
曲线、风扇转速曲线；历史曲线包括电源电压曲线、主板电压曲线、温度监控曲线、风扇转速曲线。
“设置”功能菜单包括：
报警设置、颜色设置、声音报警、启动降温措施。
“查看”功能菜单包括：工具栏、状态栏、隐藏几个菜单。
“帮助”功能菜单包括：关于、EVOC主页两个菜单。
第二排是工具栏，包括：“实时监控、实时曲线、历史曲线、监控设置、隐藏、监控开关、声音报警、退出”操作。
最下为状态栏：可指示监控状态。
报警状态1：
报警状态2：
正常状态：
4、参数设置
电源电压设置：
在该窗口中可设置电源电压的报警上下限。
设置完成后，按“确认”按钮进行保存确认，按“取消”按钮即此次操作不被保存, 按“默认值”按钮恢复默认状态。
主板电压设置：
在该窗口中可设置主板电压的报警上下限。
设置完成后，按“确认”按钮进行保存确认，按“取消”按钮即此次操作不被保存, 按“默认值”按钮恢复默认状态。
温度设置：
在该窗口中可设置CPU温度、系统温度的报警上限及CPU风扇转速的报警下限。
认值”按钮恢复默认状态。
其它设置：
在该窗口中可设置保存监控记录的相关选项。
设置完成后，按“确认”按钮进行保存确认，按“取消”按钮即此次操作不被保存, 按“默认值”按钮恢复默认状态。
颜色设置:
LED颜色设置: 设置LED数码管显示颜色.
示波器网格颜色设置: 设置示波器网格颜色.
5、软件的运行
实时监控：当监控值超出设定范围时，状态栏会有报警提示，同时也会产生声音报警。
（1）电源电压实时监控：可显示电源电压的实时值、报警上下限及报警状态。
（2）主板电压实时监控：可显示CPU电压和电池电压的实时值、报警上下限及报警状态。
态。
可显示电源电压、主板电压、CPU及系统温度、风扇转速的实时曲线。
可显示电源电压、主板电压、CPU及系统温度、风扇转速的历史曲线。
隐藏:
隐藏监控窗口.
监控开关:
打开/关闭实时监控,指示实时监控状态.
声音报警:
打开/关闭声音报警功能.
退出系统：
单击软件右上角的，或点击“实时监控”菜单下的退出菜单，或单击工具栏中的退出按钮，或右击鼠标选退出菜单，都会正常退出监控软件。
6、硬件接口函数说明（EvocHM.dll ）
int WINAPI HM_Initial(void);
说明：初始化硬件接口
参数： 无
返回： 0 初始化正常
-1 初始化失败
int WINAPI HM_VCOREA_Read(double* volt);
说明：读取CPU核心电压
参数： volt： 存放已读取的CPU核心电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_VCOREB_Read(double* volt);
说明：读取CPU辅助电压
参数： volt： 存放已读取的CPU辅助电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_3_3V_Read (double* volt);
说明：读取+3.3V电源电压
参数： volt： 存放已读取的+3.3V电源电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_5V_Read (double* volt);
说明：读取+5V电源电压
参数： volt： 存放已读取的+5V电源电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_12V_Read (double* volt);
说明：读取+12V电源电压
参数： volt： 存放已读取的+12V电源电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_N12V_Read (double* volt);
说明：读取-12V电源电压
参数： volt： 存放已读取的-12V电源电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_N5V_Read (double* volt);
说明：读取-5V电源电压
参数： volt： 存放已读取的-5V电源电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_5VSB_Read(double* volt);
说明：读取5VSB电源电压
参数： volt： 存放已读取的5VSB电源电压 返回： 0 读取正常
-1 读取错误
int WINAPI HM_VBAT_Read(double* volt);
说明：读取电池电压
参数： volt： 存放已读取的电池电压
返回： 0 读取正常
-1 读取错误
int WINAPI HM_Temp1_Read(double* temp);
说明：读取传感器1温度
参数： temp： 存放已读取的温度值
返回： 0 读取正常
-1 读取错误
int WINAPI HM_Temp2_Read(double* temp);
说明：读取传感器2温度
参数： temp： 存放已读取的温度值
返回： 0 读取正常
-1 读取错误
int WINAPI HM_Temp3_Read(double* temp);
说明：读取传感器3温度
参数： temp： 存放已读取的温度值
返回： 0 读取正常
-1 读取错误
int WINAPI HM_Fan1_Read(unsigned int* speed); 说明：读取风扇1转速
参数： speed： 存放已读取的风扇转速
返回： 0 读取正常
-1 读取错误
int WINAPI HM_Fan2_Read(unsigned int* speed);
说明：读取风扇2转速
参数： speed： 存放已读取的风扇转速
返回： 0 读取正常
-1 读取错误
int WINAPI HM_Fan3_Read(unsigned int* speed);
说明：读取风扇3转速
参数： speed： 存放已读取的风扇转速
返回： 0 读取正常
-1 读取错误
Void WINAPI HM_Beep_On( unsigned int freq, unsigned char enable);
说明：打开/关闭声音报警
参数： freq： 报警频率
enable 0：关闭声音报警
1：打开声音报警
返回： 无
注：
由于不同型号的主板上的温度及风扇传感器所接的位置有差异，所读取的CPU温度、系统温度及CPU风扇转速等值取决于传感器的具体位置。
7、编程说明
(1) 适于windows 98/2000/XP系统。
(2)VC++开发环境下调用:
将evochm.h和evochm.lib加入VC++应用工程中，可以调用evochm.dll中的函数。
(3) C++builder环境下调用:
利用BC/C++builder开发工具自带的相关工具程序从evocwdt.dll中导出lib 文件。
再将导出的lib文件和evochm.h加入应用工程中, 即可调用evochm.dll中的函数。
(4) VB开发环境下调用:
需将evochm.h转换成evochm.BAS模块文件加入应用工程中,即可调用evochm.dll中的函数。
(5) DELPHI开发环境下调用:
需将evochm.h转换成将evochm.PAS的声明文件加入应用工程中,即可调用evochm.dll中的函数。
