沥青路面密度试验(钻芯法)

1 目的与适用范围2 仪具与所需材料 略3 方法与步骤3.1钻取芯样钻孔取样应在路面完全冷却后进行，普通沥青路面通常在第二天取样；改性沥青及SMA路面宜在第三天以后取样。

3.2测定试件密度1>将钻取的试件在水中用毛刷轻轻刷净黏附的粉尘。

如试件边角有浮松颗粒,应仔细清除。

2>将试件晾干或用电风扇吹干不小于24小时，直至恒重。

3>按现行JTJ052-2000的沥青混合料试件密度试验方法测定试件密度。

通常情况下采用表干法测定试件的毛体积相对密度；对吸水率大于2%的试件，宜采用蜡封法测定毛体积相对密度；对吸水率小于0.5%的试件，允许采用水中重法测定表观相对密度。

4 计算Ρs Ρo K 为沥青层某一测定部位的压实度Ρs 为沥青混合料芯样试件的实际密度Ρo 为沥青混合料的标准密度T0924-2008 钻芯法测定沥青面层压实度试验方法摘自-JTG E60-2008公路路基路面现场测试规程1.1沥青混合料面层的压实度时按施工规范规定的方法测定的混合料试样的毛体积目的与标准密度之比值，以百分率表示。

1.2本方法适用于检验从压实的沥青路面上钻取的沥青混合料芯样试件的密度，以评定沥青面层的施工压实度。

按本规程附录B 的方法，计算一个评定路段检测的压实度的平均值、标准差、变异系数，并计算代表压实度。

3.3根据《公路沥青路面施工技术规范》（JTG F40-2004)附录E 的规定确定计算压实度的标准密度。

K=X 100公式按本规程T0901取样方法钻取路面芯样，芯样直径不宜小于Ø100mm 。

当一次钻孔取得的芯样包含有不同层位的沥青混合料时，应根据结构组合情况用切割机将芯样沿各层结合面锯开分层进行测定。

1.试验水温应在15 ℃ ~25 ℃范围内；2.试件吸水严重时，改用其 它方法测定；3.天平读数稳定后，立即记录试件质量。
表干法 蜡封法
1.首先测定试件吸水率，如大于2%，改为蜡封法； 2.试件浸水3~5min，天平读数稳定后，记录试件质量。
1.蜡油的温度应适中，不宜过高，否则影响试件体积； 2.应对石蜡及滑石粉进行相对密度试验，确保试验准确性。
钻芯法检测路面压实度试验法
JTG E60–2008 (T0924–2008)
试验原理
通过钻取代表性芯样，测定其毛体积密度，来 评价沥青面层的压实情况。还可以通过厚度的量测 评价路面厚度情况。

主要仪器设备
路面取芯机
浸水天平
游标卡尺
钻芯要求
1.芯样直径不宜小于100mm； 2.应在路面完全冷却后进行（避开路面高温期）； 3.钻进速率应恒定，冷却水供应充足； 4.芯样应编号保存，避免相互挤压。
芯样密度试验
根据混合料的类型，选用适当的试验方法。
吸水率(%)
﹤0.5 ﹤2 ﹥2
宜选用方法
水中重法 表干法 蜡封法
试验应注意事项
1.试验前芯样应在水中用毛刷清净表面粉尘； 2.试件的风干(或晾干)时间不少于24h;恒重并称量； 3.根据结构组合情况，将芯样分割、分层进行测定。
试验方法
注意事项
水中重法
压实度的评定
1.标准密度应以马歇尔试件密度或理论最大密 度为尺度；
2.压实的评定应采用数理统计方法进行计算。
谢谢！
制作：马蔚

沥青路面厚度检测方法
沥青路面厚度检测是公路工程中非常重要的一个环节，因为沥青路面的厚度是评估路面质量和稳定性的重要因素。

以下是几种常见的沥青路面厚度检测方法:
1. 钻芯法：这是一种传统的检测方法，需要从路面表层垂直向下钻孔，然后取出芯样进行测量。

这种方法的准确性和精度较高，但是需要较大的人力和物力投入，并且耗时较长。

2. 超声波法：这种方法是通过发射超声波到路面深处，测量超声波传播的时间来确定路面厚度。

这种方法的优点是快速、高效、简便，并且成本较低。

3. 雷达测厚法：这种方法是通过发射电磁波到路面深处，测量电磁波反射的时间来确定路面厚度。

这种方法的准确性和精度较高，并且能够快速、高效地检测路面厚度。

4. 激光构造深度仪：这种方法是通过测量激光束穿过路面所需的时间来确定路面厚度。

这种方法的优点是快速、高效、简便，并且成本较低。

在选择沥青路面厚度检测方法时，需要考虑以下几个因素:
1. 检测方法的准确性和精度。

2. 检测方法的效率和速度。

3. 检测方法的成本和可行性。

根据以上因素综合考虑，可以选择最合适的沥青路面厚度检测方法。

压实度标准值K0（%）： 98 S = 0.49 小于K0－1的点数m = 0
n =3
k = 99.0 K=k－Stа /√n = 98.1
tа /√n = 1.686
合格率(n－m)÷n×100% = 100.0
K 结论：
于K0
试验：
计算：
校核：
2.43 2.423
2 3 4 5 6 7 8 9 10 11 12 13 14 15
水中质量 （g)
689.9 7 1169.9
毛体积 密度 (g/cm3)
2.403 2.420 2.410
路面 吸水率 密实度 （%） (%)
0.4 0.4 0.4 98.6 99.3 98.9
K61+900 距中6.0m K62+010 距中9.0m K64+450 距中4.0m

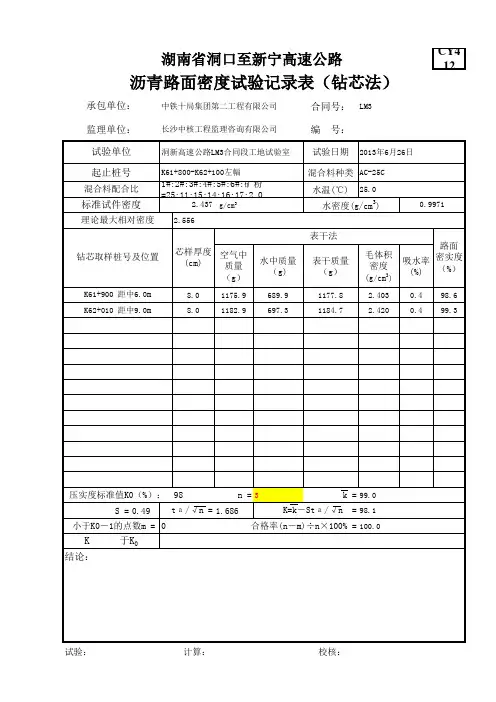

湖南省洞口至新宁高速公路
CY412
沥青路面密度试验记录表（钻芯法）
承包单位： 监理单位： 试验单位 起止桩号
混合料配合比
中铁十局集团第二工程有限公司 长沙中核工程监理咨询有限公司 洞新高速公路LM3合同段工地试验室 K61+800-K62+100左幅
1#:2#:3#:4#:5#:6#:矿粉=25:11:15:14:16:17:2.0
合同号： LM3 编 号：
2013年6月26日
试验日期
混合料种类 AC-25C 水温(℃)
25.0
3
标准试件密度
理论最大相对密度
2.437 2.556
g/cm3
水密度(g/cm ) 表干法
0.9971
钻芯取样桩号及位置
芯样厚度 空气中 (cm) 质量 （g）
