螺杆泵基础知识

螺杆泵的基本原理螺杆泵是一种用来输送高黏度液体或固体颗粒悬浮物的离心泵。

它的主要工作原理是通过旋转的螺杆将液体或颗粒物质沿螺杆轴线方向推进。

在本文中，我们将详细解释螺杆泵的基本原理，包括结构构造、工作过程、工作原理和应用领域。

1. 结构构造螺杆泵主要由以下几个组成部分构成：1.1 螺杆螺杆是螺杆泵最重要的组成部分，通常由一根长螺杆和一个短螺杆组成。

长螺杆又称为主动螺杆，短螺杆又称为从动螺杆。

螺杆通常呈圆柱形，由多个螺旋线圈组成，线圈间距相等。

长螺杆和短螺杆互相啮合，形成螺旋状的空腔。

1.2 泵体泵体是螺杆泵的外壳，通常由钢铁或铸铁制成。

泵体内部有一个呈圆筒形的螺旋槽，用于容纳螺杆。

1.3 进出口螺杆泵有一个液体进口和一个液体出口。

液体进口通常位于泵体的一侧，用于引入待输送的液体。

液体出口通常位于泵体的另一侧，用于排出已输送的液体。

2. 工作过程螺杆泵的工作过程可以分为吸入、运输和排出三个阶段。

2.1 吸入阶段当螺杆泵开始运转时，螺杆开始旋转。

在吸入阶段，液体在液体进口处形成一个真空区域。

这个真空区域使得液体被迫进入泵体内部。

2.2 运输阶段在运输阶段，液体被螺杆推进，并沿着螺旋槽的螺旋线圈向前流动。

螺旋线圈的逐渐变长和变宽，使得螺旋槽的容积也逐渐增大。

因此，在螺旋槽内的液体压力逐渐降低，从而创建了一个负压区域。

2.3 排出阶段在排出阶段，液体被推送到液体出口处，并被排出。

当螺杆继续旋转时，新的液体被引入液体进口，整个工作过程循环重复。

3. 工作原理螺杆泵的工作原理基于以下几个关键点：3.1 螺杆运动螺杆在泵体内部的旋转运动是螺杆泵工作的核心。

螺杆的旋转推动液体沿螺杆轴线方向移动，并建立了一个控制液体流动的螺旋槽。

3.2 负压效应螺杆旋转时，在螺旋槽内液体压力逐渐降低，形成一个负压区域。

这个负压区域促使周围液体被迫进入螺旋槽，实现了液体的吸入。

3.3 螺杆结构螺杆的结构设计决定了液体在泵体内部的输送能力。

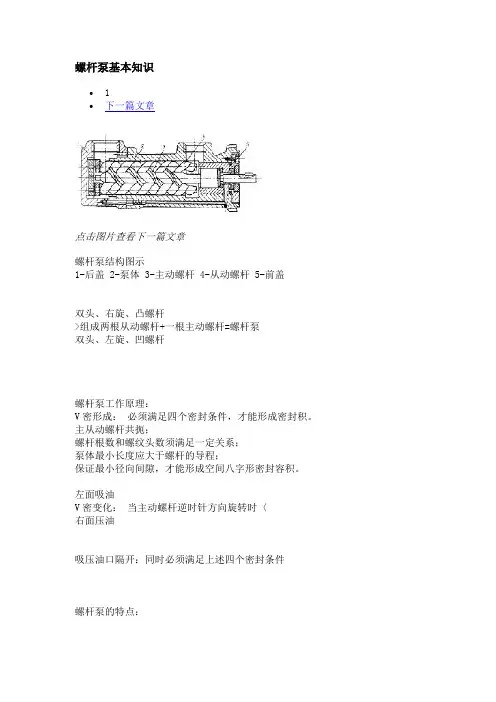

螺杆泵基本知识• 1•下一篇文章点击图片查看下一篇文章螺杆泵结构图示1-后盖 2-泵体 3-主动螺杆 4-从动螺杆 5-前盖双头、右旋、凸螺杆>组成两根从动螺杆+一根主动螺杆=螺杆泵双头、左旋、凹螺杆螺杆泵工作原理：V密形成：必须满足四个密封条件，才能形成密封积。

主从动螺杆共扼；螺杆根数和螺纹头数须满足一定关系；泵体最小长度应大于螺杆的导程；保证最小径向间隙，才能形成空间八字形密封容积。

左面吸油V密变化：当主动螺杆逆时针方向旋转时〈右面压油吸压油口隔开：同时必须满足上述四个密封条件螺杆泵的特点：结构简单，体积小，重量轻，运转平稳，噪声小，寿命长，流量均匀，自吸能力强，容积效率高，无困油现象；但螺杆齿形复杂，不易加工，精度难以保证。

螺杆泵• 1•下一篇文章一种利用螺杆的旋转来吸排液体的泵，它最适于吸排黏稠液体.1. 螺杆泵的基本工作原理螺杆泵是利用螺杆的回转来吸排液体的。

图1表示三螺杆泵的剖视图。

图中，中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。

主、从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。

随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。

螺杆与壳体之间的密封面是一个空间曲面。

在这个曲面上存在着诸如ab或de 之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。

这些三角形的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。

而凹槽B、C又沿着自己的螺线绕向背面，并分别和背面的凹槽D、E 相连通。

由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。

螺杆泵技术参数一、螺杆泵简介螺杆泵是一种重要的离心泵类型，具有较广泛的应用领域。

螺杆泵通过螺杆的旋转产生离心力，将流体推送至较高位置，广泛应用于石油工业、化工工程、食品加工等领域。

二、螺杆泵的技术参数螺杆泵的技术参数通常包括以下方面：1. 流量流量是螺杆泵的重要参数，它表示单位时间内流经泵的液体量。

流量的单位通常为立方米/小时或升/秒。

在实际应用中，流量与液体的粘度、入口压力和螺杆的几何尺寸等因素相关。

2. 扬程扬程是指液体从泵的入口到出口所需的能量，也就是液体在泵中的升高高度。

扬程的单位通常为米。

扬程与泵的结构、运行状态和工作条件等有关。

3. 功率功率是指泵所需的能量，用于推动液体运输。

功率的单位通常为千瓦或马力。

泵的功率与流量和扬程等参数有关。

4. 转速转速是指螺杆泵的旋转速度，通常以转/分钟（rpm）为单位。

螺杆泵的转速与其流量和扬程密切相关。

5. 出口压力出口压力是指泵在出口处的压力大小，通常以帕斯卡（Pa）为单位。

出口压力与液体的流量、扬程和泵的运行状态等有关。

6. 温度范围温度范围是指螺杆泵可以正常工作的液体温度范围。

不同类型的螺杆泵对液体温度的要求不同，常见的温度范围为-20℃至200℃。

7. 材质螺杆泵的材质通常由泵体和内部零件的材质组成。

常用的材质有铸铁、不锈钢、聚丙烯等。

选择适当的材质可以保证螺杆泵在不同工况下的可靠性和耐久性。

8. 其他参数螺杆泵的其他参数还包括进口压力、进口直径、出口直径、噪音、振动等。

根据不同的应用需求，可能还有其他特殊的技术参数需要考虑。

三、总结螺杆泵是一种重要的流体输送设备，其技术参数直接影响到其在工程应用中的性能和效果。

在选购和使用螺杆泵时，应根据具体应用需求，合理选择合适的螺杆泵技术参数，以保证设备的正常运行和高效工作。

以上是对螺杆泵技术参数的简要介绍，希望对您有所帮助。

三螺杆泵选型基础知识三螺杆泵在经济效益、传送质量、运转寿命、维护保养等多方面都比其它容积泵具有明显的优点。

三螺杆泵工作原理也比较容易让人理解。

三螺杆泵工作原理：主螺杆与从动螺杆上的螺旋槽相互啮合及与衬套三孔内表面的配合得以在泵的进出口之间形成数级动密封室，这些动密封室不断把液体由泵进口轴向移到泵出口，并使所输送液体逐级升压，从而形成一连续平稳、轴向移动的压力液体，实现液体从进口到出口的输送。

三螺杆泵选型需要了解的基础知识如下：1、流量：泵流量是单位时间内从泵排出口排出，并进入管道的液体体积。

一般用“Q”表示。

容积泵的流量于泵的转速成正比。

流量单位：m3/h（立方米/小时），L/min（升/分），L/100r（升/100转），ml/r换算关系：1（m3/h）=（1×1000）/60（L/min）=16.67L/min 1(L/min)=0.06（m3/h）2、压力：泵的压力是指单位液体通过泵后的能量增值，用单位面积上力的大小来表示。

用符号“P”表示。

单位：MPa（兆帕）、Pa（帕），bar（巴）、kg/cm2离心泵用“扬程”来表示压力，单位为m（米）。

3、泵转速：三螺杆泵转数是指泵轴旋转的速度，由电机、减速机及其他驱动机构来决定。

一般由“n”来表示。

转速单位为：转/分符号有：r/min、rpm泵转速与输送介质的粘度和泵规格有关，转速确定规则为：输送高粘度介质时，选低转速；否则高转速。

4、功率：三螺杆泵的功率常用到轴功率、输出功率、电机功率。

轴功率：指输入功率，即泵轴所接受的功率。

输出功率：泵传递给输出液体的功率，又称为有效功率。

电机功率：泵所配的电机的额定功率。

功率单位：KW5、泵的效率：三螺杆泵的效率包括容积效率、总效率容积效率：泵在工作中，随着压力的增加，流量会相应减少，一般用容积效率来表示流量损失的多少。

容积效率=实际流量/理论流量用ηv来表示在实践中，理论流量一般取用泵在空载时实际测量得到的流量。

简述螺杆泵的特点及使用注意事项
摘要：
一、螺杆泵的特点
二、螺杆泵使用注意事项
正文：
一、螺杆泵的特点
螺杆泵是一种广泛应用于工业领域的泵类设备，具有以下显著特点：
1.高效节能：螺杆泵的运转效率较高，能有效地减少能源消耗，降低运行成本。

2.流量稳定：螺杆泵具有良好的流量调节性能，可在较大范围内调整流量，满足不同工况的需求。

3.输送介质广泛：螺杆泵适用于各种粘度和浓度的液体介质，包括腐蚀性、易燃易爆介质。

4.密封性能好：螺杆泵采用特殊的密封结构，确保了泵体与驱动器的密封，减少了泄漏风险。

5.抗堵塞性能强：螺杆泵的设计使其在输送含有固体颗粒的介质时，具有较好的抗堵塞性能。

二、螺杆泵使用注意事项
1.选择合适的泵型：根据实际需求，选择合适的螺杆泵型号和规格，确保泵与系统的匹配性。

2.安装平稳：在安装螺杆泵时，要保证泵体平稳，避免振动和位移，以确
保泵的正常运行。

3.正确连接管道：连接泵进出口管道时，要确保管道密封良好，避免泄漏。

同时，注意管道布局，确保流体畅通。

4.定期检查：在使用过程中，要定期检查螺杆泵的运行状态，如轴承温度、密封状况、电机电流等，发现问题及时处理。

5.维护保养：根据泵的使用说明书，定期进行维护保养，更换磨损件，确保泵的长期稳定运行。

6.安全操作：严格遵守操作规程，避免因操作不当导致的设备损坏和人身安全事故。

总之，了解螺杆泵的特点并遵循使用注意事项，有助于确保泵的稳定运行，延长使用寿命，降低维护成本。

螺杆泵的详细介绍
螺杆泵
螺杆泵是一种结构简单，制造成本低，广泛应用的轴向循环泵，它包
括一个固定在泵体上的螺旋轴，该螺旋轴上一端覆有螺杆，另一端带
有涡轮或分动筒，其原理是将轴向运动转化为径向运动，即将物体诱
导到泵封头中，形成负压高于大气压的区域，从而使物体往泵出汁口
处流出。

1、螺杆泵的结构
螺杆泵由轴、螺旋、轴套、轴承壳、轴承座、轴承以及结构齿轮组成，其中，轴向循环泵的轴通常是以一个螺杆作为轴的构件，在轴的两端
装有两个端盖，轴上螺杆的形状可以是圆柱形或梯形，其中，梯形螺
杆的排量比圆柱形螺杆的排量大，然而，它的性能稳定性不如圆柱形
螺杆，另外，轴承壳是支撑轴承的组件，轴承座是连接轴承壳与泵体
的组件，轴承类型分为滚动轴承和滑动轴承，常用的有深沟球轴承和
滚针轴承，轴承的主要作用是承受轴上的转矩以及分流外部载荷，防
止轴受损。

2、螺杆泵的优缺点
螺杆泵具有可靠性高，运行可靠，抗冲击、耐热性能优良，无污染，
体积小，重量轻，安装和迁移方便，性价比高等优点，但它也有一些
缺点，如泵送能力、噪音大、效率较低等。

3、螺杆泵的应用场合
螺杆泵常用于工业管道系统、输送机械液体、空调冷却、换热循环系统、燃油系统、液压系统、消防系统等各种系统中。

另外，也可用于石油天然气、船舶排水、化学工业、冶金工业、热力发电站等场合。

综上所述，螺杆泵是一种结构简单，制造成本低，性能稳定而又经济实惠的轴向循环泵，广泛用于石油天然气、船舶排水、冶金工业、热力发电站等场合，且它具有抗冲击性能优良，操作可靠，声级低，无污染，可靠性高等特点，所以得到了广大用户的青睐。

超详细！螺杆泵的基础知识螺杆泵是是容积式转子泵，其依靠泵体和螺杆间形成的啮合空间容积变化及移动来实现输送液体和使液体增压的回转泵。

螺杆泵的安装1、装配泵时必须要有油脂润滑的有关零件,如:轴承、万向节等,加灌油脂,通常加入空腔体积的2/3。

2、检查机组各连接部分是否固定牢固。

3、螺杆泵机组(包括独立安装的泵、减速器和原动机)都应有牢固、坚实的基础,机组应牢固地固定在基础上,防止运行时激烈振动。

4、检查万向节之间是否有一定的间隙及严格控制两轴的对中性,万向节外圆的跳动不得超过0.1mm。

5、泵的管路设计时,应考虑在泵出口处留有大于定子长度的空间和管路为可拆的结构,便于检修和更换定子。

6、正确辨认泵的进口和出口后再连接进、出口管路。

螺杆泵的起动1、起动前检查吸入管路段和仪表接头的连接是否密封。

2、首次起动前或拆卸装配后或泵较长时间未曾起动或使用后已将泵内介质卸掉的情况,应在吸入室中注满介质,并用手或工具转动泵轴数转后再起动。

防止泵内无介质或只有少量介质下起动,使定子和转子之间的表面具有介质润滑液膜,避免定子和转子间干摩擦,造成定子受到损坏或起动力矩过大使泵无法起动或泵的吸入性能降低。

3、输送粘度很高的介质,在起动前应对泵的隔套层进行加热,降低泵内残存介质的粘度,便于起动。

4、检查原动机的转向,防止逆转。

5、起动前应将进口管路和出口管路上的阀门全部打开,管系内必须畅通。

螺杆泵的运行1、检查轴承最高温度是否超出产品说明书规定的温度。

2、检查轴封泄漏是否超出产品说明书规定要求。

3、注意进口管路上真空压力表的指示值,其指针不应有剧烈晃动,检查安装真空压力表的通流管是否正确。

4、注意泵的噪声和振动是否异常,发生汽蚀现象则立即停车。

5、注意泵的流量和压力是否发生突变,及时检查。

永球G型单螺杆泵螺杆泵的运行1、切断电源后,应关闭吸入阀门和排出阀门。

2、输送高粘度、含颗粒和腐蚀性介质的泵,停机后应放尽泵内介质,进行清洗,防止沉积或损坏泵。

2023《螺杆泵培训》课件contents •螺杆泵概述•螺杆泵的结构与特点•螺杆泵的选型与使用•螺杆泵的故障诊断与排除•螺杆泵的发展趋势与前景•螺杆泵的相关标准与规范目录01螺杆泵概述1螺杆泵的定义23螺杆泵是一种通过旋转螺杆来输送液体的泵，属于容积泵的一种。

它由一对平行、互相啮合的阴阳转子组成，其中阳转子为驱动件，阴转子为从动件。

螺杆泵具有结构简单、紧凑、转速高、流量稳定等优点，广泛应用于化工、石油、食品等领域。

根据螺杆数目，螺杆泵可分为单螺杆泵和双螺杆泵。

单螺杆泵只有一个螺杆，而双螺杆泵则有两个互相啮合的螺杆。

单螺杆泵流量较小，适合输送低粘度液体；双螺杆泵流量较大，适合输送高粘度液体。

螺杆泵的分类03螺杆泵可以定量输送液体，也可以输送含有气体的液体，具有自吸能力强、对介质不敏感等优点。

螺杆泵的工作原理01螺杆泵工作时，阳转子通过电动机或其他动力源驱动，使其沿轴线旋转。

02由于阴阳转子的互相啮合，使得转子间的容积不断变化，从而吸入和排出液体。

02螺杆泵的结构与特点螺杆泵的主要部件螺杆是螺杆泵的核心部件，通常由合金或不锈钢制成，具有高强度和耐腐蚀性。

螺杆泵壳轴承密封泵壳是螺杆泵的外壳，通常由铸铁或铸钢制成，内部装有螺杆和轴承。

轴承是用来支撑螺杆的，通常由青铜或不锈钢制成。

密封是用来防止泵内液体泄漏的，通常采用机械密封或填料密封。

螺杆泵的特点螺杆泵能够提供较高的压力，适用于需要高压输送的场合。

高压力通过调节螺杆的转速和泵的工作时间，可以调节螺杆泵的流量。

流量可调螺杆泵结构简单，维护方便，可靠性高。

可靠性高螺杆泵适用于各种腐蚀性和非腐蚀性的液体，如水、酸、碱等。

适用范围广优点高压力、流量可调、可靠性高、适用范围广。

缺点对吸入管道有较高要求、不适用于大颗粒和纤维状物质、转速不能太高。

螺杆泵的优缺点03螺杆泵的选型与使用根据实际生产工艺流程的需要，选择不同类型和规格的螺杆泵。

工艺流程要求根据输送介质的不同特性，如粘度、腐蚀性、颗粒物等，选择适合的螺杆泵。

螺杆泵的工作原理及特点
螺杆泵，也称渐进式容积泵，由定子和转子组成。

它是利用螺杆的旋转来吸入和排出液体的泵。

最适合于吸取和排出带有粘性的液体。

也是一种采油工具，属于有杆采油设备。

一、工作原理
对于采油螺杆泵来说，顺着螺杆泵的长度，在转子的外表面和定子橡胶衬套的内表面之间形成有多个密封腔。

当转子旋转时，转子和定子的密封衬套内表面会在吸入端不断形成密封腔室，并朝着排气端移动，最后在排气端消失。

油在吸入端压力差的作用下被吸入，并从吸入端被推向排出端。

压力持续增加，流速非常均匀。

螺杆泵的工作过程本质上就是密封腔室的连续形成，发展和消失的过程。

二、特点
由于螺杆泵的衬套由橡胶制成，因此螺杆与衬套之间的相对运动是滚动加滑动的，这为高粘度，含砂高，高含气原油的运输创造了有利条件，而且螺杆泵的数量少，流量大，油流扰动小，所以它可以在高粘度原油中有效地工作。

目录一、螺杆泵工作原理及组成二、螺杆泵工作特性分析三、螺杆泵采油配套工艺技术四、螺杆泵井下作业施工操作规程五、螺杆泵维护与管理操作规程概述:1、螺杆泵的发展过程螺杆泵的发展历史较长，在上世纪20年代中期法国人勒内.莫依诺发明设计的这种泵。

他开始时是设想一种旋转压缩机，在设计过程中创造出一种旋转机械用于改变流体压力，称它为腔式压缩机。

他的目的是要在泵、压缩机械或马达中使用这种腔式压缩机。

在上世纪30年代初期，莫依诺原理获得专利权，很快便有三家公司：法国的P C M泵公司、英国的m o y n o泵有限责任公司以及美国k o i s&m y e r s公司生产螺杆泵。

随后几年内，其他一些小公司也很快制造出莫依诺原理的其他副产品。

申请专利后，在许多工业中莫依诺原理得到了广泛的应用。

作为一种泵，几乎在一切工业领域（化学、煤炭、机械制造、矿业、造纸、石油、纺织、烟草、水及废水处理）都得到了应用。

在石油行业中，作为地面传输泵使用已超过了50年。

在上世纪50年代中期，螺杆泵的原理被应用于水利马达，这是反用螺杆泵的功能。

这种装置不是泵抽流体，而是用流体驱动它转动。

用钻井泥浆或其他流体驱动螺杆泵转子，它变成了钻井的原动机。

现在的莫依诺原理已广泛的应用于钻井工业中。

80年代初期，螺杆泵被用作使用工业中的人工的举升设备，美国与加拿大公司率先在石油工业中把莫依诺原理用于人工举升。

他们是首批螺杆泵制造厂商，把螺杆泵作为一种代替常规举升工艺的替代技术推向市场，并在90年代中期起，得到广泛的应用。

大庆油田是在83年开始引进和研制地面驱动井下螺杆泵，在94年开始大力推广螺杆泵的采油技术，到上个世纪末国内已有30余家生产厂商，许多技术也逐步走向成熟，每年都有一些新工艺技术进入应用领域。

一、螺杆泵工作原理及组成：1、螺杆泵工作原理：采油螺杆泵是单螺杆式水利机械的一种,是摆线内啮合螺旋齿轮副的一种应用.螺杆泵的转子、定子副是利用摆线的多等效动点效应，在空间形成封闭腔室，并当转子和定子作相对转动时，封闭腔室能作轴向移动，使其中的液体从一端移向另一端，实现机械能和液体能的相互转化，从而实现举升液体的作用2、螺杆泵的组成：1）电控部分：螺杆泵井的控制部分，控制电机的起、停。
