1、概述智能电动机保护器具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。
产品有BRS2301简易型系列和BRS2310高级型系列两大类。
BRS保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。
可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
2、符合标准*GB14048.1-2000低压开关设备和控制设备总则*GB14048.4-2003低压开关设备和控制设备机电式接触器和电动机起动器*GB/14048.5-2001低压开关设备和控制设备控制电路电器和开关元件，第1部分：机电式控制电路电器*GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验*GB/T17626.5-2006浪涌（冲击）抗扰度试验3、适用环境Ø工作温度：-10℃~+55℃Ø贮存温度：-20℃~+65℃Ø相对湿度：5%~95%不结霜Ø海拔：≤2500mØ污染等级：2级Ø防护等级：IP20Ø安装类别：III级Ø运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域4、产品规格及功能BRS2310系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。
保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、温度、tE保护等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD 中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。
适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。
该保护器具有RS485远程通讯接口，DC4~20mA 模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

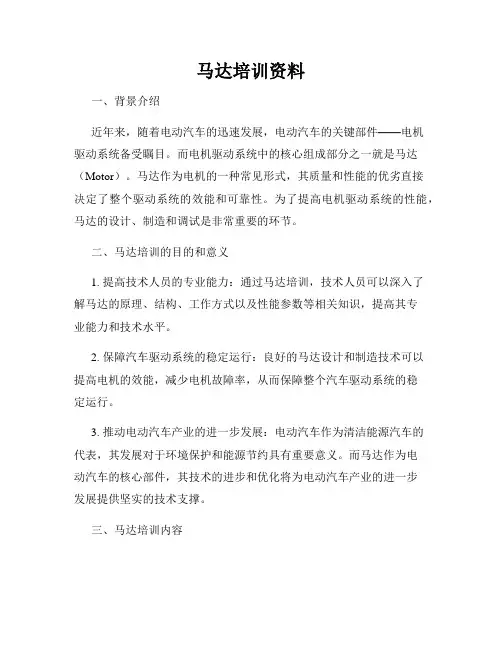

马达培训资料一、背景介绍近年来，随着电动汽车的迅速发展，电动汽车的关键部件——电机驱动系统备受瞩目。
而电机驱动系统中的核心组成部分之一就是马达（Motor）。
马达作为电机的一种常见形式，其质量和性能的优劣直接决定了整个驱动系统的效能和可靠性。
为了提高电机驱动系统的性能，马达的设计、制造和调试是非常重要的环节。
二、马达培训的目的和意义1. 提高技术人员的专业能力：通过马达培训，技术人员可以深入了解马达的原理、结构、工作方式以及性能参数等相关知识，提高其专业能力和技术水平。
2. 保障汽车驱动系统的稳定运行：良好的马达设计和制造技术可以提高电机的效能，减少电机故障率，从而保障整个汽车驱动系统的稳定运行。
3. 推动电动汽车产业的进一步发展：电动汽车作为清洁能源汽车的代表，其发展对于环境保护和能源节约具有重要意义。
而马达作为电动汽车的核心部件，其技术的进步和优化将为电动汽车产业的进一步发展提供坚实的技术支撑。
三、马达培训内容1. 马达基本原理：培训人员将学习马达的基本原理，包括电机的工作方式、齿槽、定子和转子之间的关系等方面的知识。
2. 马达结构与工作方式：详细介绍马达的结构特点和各部分的作用，讲解不同类型马达的适用范围和工作方式，如直流马达、异步马达、三相交流马达等。
3. 马达性能参数：对马达的性能参数进行解析，包括额定功率、额定电压、额定转速、额定效率等，解释这些参数对马达工作性能的影响。
4. 马达设计与优化：介绍马达的设计方法和优化策略，包括磁场计算、线圈设计、材料选择等方面。
并讲解如何根据不同的应用场景，进行马达的设计和优化。
5. 马达调试与故障排除：针对马达调试过程中可能出现的问题和故障进行分析和解决方法的讲解，提供调试和排除故障的实用技巧和方法。
四、马达培训的形式和要求1. 理论授课：通过讲解教材和案例分析的方式，对马达的相关理论知识进行系统的讲解。
2. 实践操作：通过实际马达的拆装和调试实验，让培训人员掌握实际操作技能，加深对马达的理解。

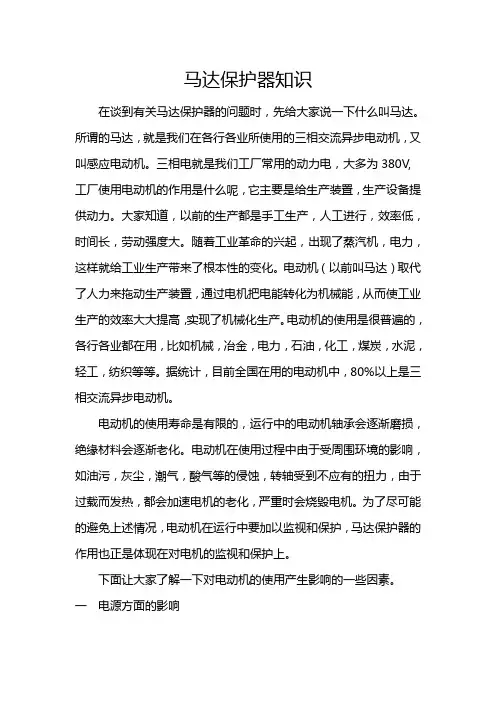

马达保护器知识在谈到有关马达保护器的问题时，先给大家说一下什么叫马达。
所谓的马达，就是我们在各行各业所使用的三相交流异步电动机，又叫感应电动机。
三相电就是我们工厂常用的动力电，大多为380V,工厂使用电动机的作用是什么呢，它主要是给生产装置，生产设备提供动力。
大家知道，以前的生产都是手工生产，人工进行，效率低，时间长，劳动强度大。
随着工业革命的兴起，出现了蒸汽机，电力，这样就给工业生产带来了根本性的变化。
电动机（以前叫马达）取代了人力来拖动生产装置，通过电机把电能转化为机械能，从而使工业生产的效率大大提高，实现了机械化生产。
电动机的使用是很普遍的，各行各业都在用，比如机械，冶金，电力，石油，化工，煤炭，水泥，轻工，纺织等等。
据统计，目前全国在用的电动机中，80%以上是三相交流异步电动机。
电动机的使用寿命是有限的，运行中的电动机轴承会逐渐磨损，绝缘材料会逐渐老化。
电动机在使用过程中由于受周围环境的影响，如油污，灰尘，潮气，酸气等的侵蚀，转轴受到不应有的扭力，由于过载而发热，都会加速电机的老化，严重时会烧毁电机。
为了尽可能的避免上述情况，电动机在运行中要加以监视和保护，马达保护器的作用也正是体现在对电机的监视和保护上。
下面让大家了解一下对电动机的使用产生影响的一些因素。
一电源方面的影响1 电源电压过高或过低电动机电源电压的波动一般是额定电压的+7—-10%，380V的电压，最高为410V,最低为340V，电压过高，励磁电流增大，增加定子铁芯的铁损，电动机会过热甚至烧毁。
过低，由于电机的转矩和电压的平方成正比，满载启动就困难，带不动负载，转速变慢，电流增大，也会使电机发热烧毁。
2 电源电压三相不平衡电源的任意一相电压与三相平均值的偏差不应超过5%，由于短路，接地接触不良或变压器故障导致电压不平衡，进一步造成电流不平衡，从而使电机转矩下降，损耗增大，剧烈振动。
3 电源断线在运转中电流增大，也会烧毁电机。
马达资料第一章马达基本类型、原理、结构第一节马达的基本类型电动机是一种电能变换的电磁装置，把电能变为机械能的称电动机，简称电机，英文名叫MOTOR”，我公司按英文称“马达”。
相反把机械能变为电能的称发电机。
按照国家标准和我国现行的标准，小功率电动机指折算至1500r/min（转/分）时连续额定功率不超过1.1KW的电动机，称为驱动微电机或分马力电动机。
我公司生产的产品属小功率电动机。
按照电动机结构和工作原理的不同，小功率电动机可分为四大类，见下表：如下图马达归属类型介绍1.单相电阻起动异步电机：适用于中等起动力矩的低惯量负载，不经常起动载可变而要求转速基本不变的设备，如我公司生产的大水泵马达；2. 单相电容运转异步电机：适用于轻载或空载起动并长期运行的生产机械，如我公司生产的洗碗机马达、冷气机马达；3. 罩极异步电机：用于小型风扇，仪用风扇、电唱机等轻载起动的小功率电动设备，如我公司生产的冰箱马达、暖风机马达；4.单相串励电动机：用于各类电动工具、家用电器、医疗器械、小型机床等转速高、起动力矩大、过载能力强的电动设备，如手电钻、冲击钻、电锯、吸尘器、搅拌器、电吹风，我公司正在开发此类产品。
第二节电动机的基本原理及常用述语一、电动机基本原理介绍1、安培环路定律---全电流定律。
本定律阐述电流产生磁场定律。
方向判断：右手螺旋法则2、毕—萨电磁力定律：本定律阐述处于磁场中的载流导体受到电磁力作用。
方向判断：右手螺旋法则3、电磁感应定律：本定律阐述磁通变化产生感应电势的规律。
方向判断：右手螺旋法则4、能量守恒原理：该原理认为，在质量不变的物理系统中，能量总是守恒的，能量既不能产生，也不能凭空消失，而仅能变换存在形式；在电机中，能量平衡关系表现为：电源输入的电能=磁场储能的增加+转化为热能的能量损耗+机械能输出5、异步电动机的工作原理:异步电动机就是通过一种旋转磁场与由这种旋转磁场借感应作用在转子绕组内所感生的电流相互作用，以产生磁转矩来实现拖动作用（转子运转）,见图四。
