10kV架空线路的电压损失表

三相交流输电线路功率损失、电能损失、电压损失计算李叔昆编2013年1月15日目录1.功率损失计算2.电能损失计算3.电压损失计算三相输电线路的功率关系视在功率S＝√3·UI有功功率P＝√3·UICOSФ无功功率Q＝√3·UIsinФ1.功率损失计算输电线路的等值电路P1-jQ1 P′-jQ′P-jQ P2-jQ2R+jX式中ΔP－有功功率损失，Kw;ΔQ－无功功率损失，kvar;P－输送的有功功率，MW;Q－输送的无功功率，Mvar;R－线路电阻，Ω；X－线路电抗，Ω；U－线路额定电压，Kv；B－线路电纳，莫；I－线电流，A;COSФ-线路功率因数。

一般35kV及以上线路为0.90～0.95 2.电能损失计算式中ΔA－电能损失，Kw·h/年;ΔP－有功功率损失，kW;τ－损耗小时数/年，h。

根据最大负荷利用小时数和线路功率因数查下表。

电价一般按0.30元计最大负荷利用小时数Tmax与损耗小时数的关系表3.电压损失计算一、计算电压降的公式《10kV及以下架空配电线路设计技术规程》规定：10kV线路末端的允许电压降为5％。

1kV以下线路末端的允许电压降为4％。

发电厂和变电所110~35kV母线，正常运行时为系统额定电压的-3%~+7%，事故时为±10%。

发电厂和变电所220kV母线，正常运行时为系统额定电压的0~+10%，事故时为-5%~ +10%。

式中△U－电压降(kV)；r0－导线交流电阻（欧/km）；x0－导线电抗（欧/km）；ф－功率因数角（度）；P－线路输送功率（MW）；L－线路长度（km）;U－线路标称电压(kV)。

二、导线的电阻和电抗线路的电阻为交流电阻，一般为直流电阻的1.2～1.3倍。

表中感抗，根据线路导线排列的几何均距D查得。

几何间距按下式计算： B○D＝3√AB×BC×CA○ CA ○三、10kV线路电压降计算举例已知：1. O-A-B-C段导线为 LGJ-150/20 查表：几何间距1.5mr0=0.21欧/km）； x0=0.34（欧/km）；2. C-D-E段导线为 LGJ-120/20 查表：几何间距1.5mr0=0.27欧/km）； x0=0.347（欧/km）；3. 分支线 A-A1 A-A2 C-C1 C-C2 导线为LGJ-70查表：几何间距1.5m r0=0.46(欧/km)； x0=0.365（欧/km）；4．cosф=0.85 tgф=0.62计算步骤举例：变电所1. 求A 点电压A 点总负荷 1400 kW OA 段线路长2 kmOA 段线路电压降：ΔU OA=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×1.4×2/10=0.118 kVU A=U-ΔU OA＝10-0.118＝9.882 kV2. 求B 点电压B 点总负荷 900 kW AB 段线路长3 kmAB 段线路电压降：ΔU AB=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×3×0.9/9.882=0.115 kVU B=U A-ΔU AB＝9.882-0.115＝9.767 kV3. 求C 点电压C 点总负荷 650 kW BC 段线路长4 kmBC 段线路电压降：ΔU BC=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.65/9.767 =0.112 kVU C=U B-ΔU BC＝9.767-0.112＝9.655 kV4. 求D 点电压D 点总负荷 500 kW CD 段线路长2 kmCD 段线路电压降：ΔU CD=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×2×0.50/9.655 =0.05 kVU D＝U C-ΔU CD=9.655-0.05＝9.605 Kv5. 求（E 点）干线末端电压E 点总负荷 350 kW CD 段线路长4 kmDE 段线路电压降：ΔU DE=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.350/9.605 =0.071 kVU E=U D-ΔU DE＝9.605-0.071＝9.534 kVΔU0E=（U-U E）/U×100%＝(10-9.534/10) ×100%= 4.66% < <5%> 合格。

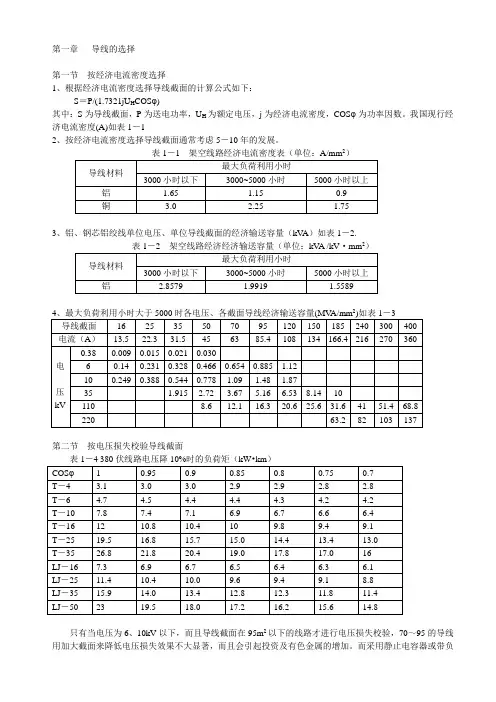

第一章导线的选择第一节按经济电流密度选择1、根据经济电流密度选择导线截面的计算公式如下：S＝P/(1.7321jU H COSφ)其中：S为导线截面，P为送电功率，U H为额定电压，j为经济电流密度，COSφ为功率因数。

我国现行经济电流密度(A)如表1－12、按经济电流密度选择导线截面通常考虑5－10年的发展。

23、铝、钢芯铝绞线单位电压、单位导线截面的经济输送容量（kV A）如表1－2.22第二节按电压损失校验导线截面只有当电压为6、10kV以下，而且导线截面在95m2以下的线路才进行电压损失校验，70～95的导线用加大截面来降低电压损失效果不大显著，而且会引起投资及有色金属的增加。

而采用静止电容器或带负荷调压变压器以及其它措施比较合适，但应进行技术经济比较确定。

线路允许电压损失应视线路首端的实际电压水平确定，对于线路末端受电器（如电动机、变压器等），一般允许低于其额定电压的5%，个别情况下（如故障等）允许低于7.5～10%，如果首端电压高于额定电压10%，则线路允许电压损失15%。

按电压降10%计算，负荷矩见表1－4～1－6。

第三节按机械强度校验导线截面为了保证架空线路必要的安全机械强度，对于跨过铁路、通航河流和运河、公路、通讯线路、居民区的线路，其导线截面不得小于35mm2，通过其它地区的导线截面，按线路类型分，见下表。

2第四节按发热校验导线截面选定导线的截面，必须根据可能出现的各种正常运行方式和事故运行方式的送电容量进行发热校验。

在正常情况下，铝导线的温度不超过70℃,在事故情况下，铝导线的温度不超过90℃.按铝导线70℃，导线周围空气温度为25℃时计算输电线路持续容许负荷见下表。

如果最热月份导线周围空气平均温度不同于25℃,可用表进行修正。

在不同周围空气温度下的修正系数第五节按电晕校验导线截面在高压输电线路中，导线周围会产生很强的电场，当电场强度达到一定值时，导线周围的空气发生游离，形成放电，这种放电现象就是电晕。

电缆电压损失如何计算_电缆电压损失表
什么是电压损失电压损失是指电路中阻抗元件两端电压的数值差，在工程计算中，电压损失近似取为电压降落的纵分量。

线路的电压损失可以分为两部分：一部分是有功功率在线路电阻R上造成的，其表达式为PR/U，另一部分是由无功电流由线路的电抗引起的，为QX/U。

110千伏及以上线路，X 与R之比约为4～10，所以电抗造成的电压损失占主要部分。

电缆电压损失如何计算1、一般照明回路电压损失计算（供电距离最长的回路）1）B2F 变电所至SOHO办公强电井一般照明配电箱【输入参数】：
线路工作电压U=0.38（kV）
线路密集型母线1600A
计算工作电流Ig=850（A）
线路长度L=0.200（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=0.033（Ω/km）
电抗x=0.020（Ω/km）
【计算公式及结果】：
0.38KV-通用线路电压损失为：
ΔU1%=（173/U）*Ig*L*（r*cosφ+x*sinφ）
=（173/（0.38*1000））*850*0.2*（0.033*0.85+0.020*0.53）
=2.99
2）一般照明配电箱至SOHO办公室配电箱：
【输入参数】：。

1 绪论1.1概述无功功率补偿，简称无功补偿，在电子供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素[3]。

在配电网中电源供给负载的电功率有有功功率和无功功率两种，有功功率是用电设备将电能转换成其他形式能量以保证正常运行所需的电功率，而无功功率也不是无用的功率，在电网中作用也很大。

接在电网中的大多数用电设备是利用电磁感应实现能量转换和传递的。

如发电机、变压器、电动机等，就是通过磁场来完成机械能与电能之间的转换的。

以异步电动机为例，电机从电网吸收的大部分电功率转换成了机械功率从转轴上输出给了机械设备，这部分功率就是有功功率；而电动机还要从电网吸收另外一部分电功率，用来建立交变磁场，这部分功率不是被消耗，而是在电网与电动机之间不断的进行交换（吸收与释放），这就是无功功率。

在电网中没有纯阻性的设备，因而功率因数都在01之间，而大部分用电设备如电动机、变压器等在运行时因电磁感应原理为建立感应磁场都需要Q＞0的无功功率，此外电网中线路线损、变压器自损（铁损、铜损等）也增加不少无功，无功补偿就是利用电容提供Q＜0的无功来提高功率因数，减少电网输送的无功功率，也就是在电能计量表上减少了电能的消耗，达到节能、降损的目的。

因此，解决无功补偿问题，对提高电能质量，降低电网损耗，节约能源有着极为重要的意义。

1.2课题研究背景随着科学技术发展和人民生活水平的提高，各种类型用电设备得到了广泛的应用，对电压质量的要求也越来越高。

但是，由于配电网结构，运行变化等原因，我国配电网损耗，电压合格率等技术指标与发达国家相比有较大差距。

由于电压不合格等原因造成用户电器烧毁的现象仍然存在，而网损过高使得生产的宝贵电能白白浪费，并且影响电力企业的经济效益。

10kV配电网的电能计量和线损管理分析发布时间：2023-04-19T08:26:50.459Z 来源：《新型城镇化》2023年6期作者：李蔓绮[导读] 伴随着现代社会的持续进步和发展，国家对电力的要求越来越高。

内蒙古电力（集团）有限责任公司呼和浩特供电公司内蒙古呼和浩特 010010摘要：伴随着现代社会的持续进步和发展，国家对电力的要求越来越高。

根据调查发现，约65%的电能损耗是来自于配电网，因此，在当前国家越来越注重节能降耗的情况下，对配电网电能测量及线损管理的合理研究就变得越来越重要。

同时，由于10 kV配电网的经济性和可靠性，10 kV配电网在电力企业中得到了广泛的应用，在电力企业中占有着举足轻重的地位。

为此，本论文就10 kV配电网中的电能计量和线损管理等问题展开讨论和分析。

关键词：电能损耗；节能降耗；线损管理；10 kV配电网引言：在市场竞争激烈的情况下，要达到公司的全年经营目标和期望收益，就必须充分考虑电力线损问题。

但是，线损率能够反映出供电企业的生产技术水平，在此基础上，本文对10 kv配电网的电能计量和线损管理展开了有效的分析。

1. 10kV配电网中的电能计量装置 1.1电能计量设备及接线方式的选择在分配电能的过程中，电力企业应该把正确地选择电能计量设备放在电力运输工作中的第一要务，有关部门应该根据自己的技术水平的高低、工作性能的可靠性和稳定性、测量数据的准确性来选择电能计量设备。

另外，如果电能测量装置应用于不同的场合，其配线方法也会有所不同。

电力企业相关部门在选择电力计量设备的接线方式时，应综合考虑配电网电压的高低、客户的实际使用情况和目的等因素，对其进行合理的选择，从而保证电能计量设备接线方式的科学选择。

1.2计量点的选择为提高10 kV配电网线损率计算的精度，在10 kV配电网中，供电电源处，共用变压器低压侧，联络开关处，专用变压器高压侧，均需设置电能计量装置。

1.3计量器具的选择我们通常选择的测量互感器是室外干式组合互感器，这也是一个重要原因，因为互感器不能满足实际运行的一系列规范，而且，这种互感器要求高，运行稳定，维护简单，耗能少，精度高，为提高此类传感器的小负载偏差，应选用 S级变压器，并采用多比型式，以满足变载要求。

输电导线截面的选择1.1 为了保证供电安全，可靠，经济合理和供电质量的要求，必须正确合理地选择输电导线的型号和截面。

根据所处的电压等级和使用环境要按以下原则确定：1.1.1.按长时允许电流选择导线的截面1.1.2.按允许电压损失选择导线的截面1.1.3.按经济电流密度选择导线的截面1.1.4.按机械强度选择导线的截面1.1.5.按短路时的热稳定条件选择导线的截面1.2 各种导线截面的选择条件1.2.1.高压架空导线因受自然条件的影响很大，机械强度必须满足要求，但散热条件好，允许温度高，可根据线路的长短和通过电流的大小，按允许电压损失和长时允许电流来选择。

1.2.2.高压电缆机械强度较高，但散热条件差，所以必须考虑短路时的热稳定性。

1.2.3.低压导线和电缆，对负荷电流大，线路长的干线，应按正常时的允许电压损失初选其截面。

对经常移动的橡套电缆，应按机械强度初选。

对负荷电流较大，但线路较短的按长时允许电流初选。

初选的电缆截面还应按其它条件校验。

总之，在选择导线时，应在诸多的选择条件中，确定一个有可能选择出最大截面的条件首先进行初选，再按其它条件校验，这样可使计算简便，避免返工。

由于计算导线截面载流量需要条件较多，算起来比较麻烦，在实际工作中很不实用，在要求不太高的场合，一般用图表法就能满足。

使用图表法需要注意系数的调整。

以下是在工作中采集常用的一些数据，供参考使用。

2.1 长时允许电流选择导线的截面2.1.1.导线的长时允许电流应不小于实际流过导线的最大长时工作电流。

架空裸绞线载流量环境温度变化时载流量的校正系数注：一般导线载流量都是按25度，要根据环境温度具体调整交联聚乙烯绝缘电缆最高允许工作温度90度环境温度25度矿用橡套软电缆载流量3.1 线路电压损失选择导线的截面送配电线路设计规程规定：电力网络中电压损失允许值，高压配电线路5﹪，低压配电线路4﹪。

380V架空线路单位负荷矩时电压损失百分数﹪/KW-KM导线型号功率因数0.7 0.75 0.8 0.85 0.9 0.96 1.0LJ-16 1.624 1.59 1.56 1.532 1.49 1.45 1.3725 1.13 1.097 1.064 1.034 1.0 0.965 0.88735 0.875 0.833 0.812 0.781 0.75 0.731 0.63750 0.671 0.64 0.611 0.582 0.551 0.517 0.44370 0.539 0.509 0.48 0.452 0.424 0.39 0.31895 0.45 0.42 0.392 0.365 0.337 0.304 0.235120 0.396 0.367 0.34 0.314 0.286 0.254 0.183150 0.349 0.321 0.295 0.269 0.242 0.211 0.145185 0.316 0.289 0.264 0.238 0.212 0.182 0.118 6KV架空线路单位负荷矩时电压损失百分数﹪/KW-KM导线型号功率因数0.8 0.85 0.9 0.95 0.98 1.00LJ-16 6.30 6.16 6.01 5.85 5.71 5.5025 4.35 4.21 4.07 3.90 3.77 3.5635 3.35 3.21 3.07 2.90 2.77 2.5650 2.57 2.43 2.29 2.13 1.99 1.7870 2.07 1.93 1.79 1.63 1.49 1.2695 1.74 1.60 1.46 1.29 1.16 0.95120 1.54 1.41 1.26 1.10 0.97 0.75150 1.38 1.24 1.10 0.93 0.80 0.58185 1.26 1.15 0.98 0.82 0.69 0.47 10KV架空线路单位负荷矩时电压损失百分数﹪/KW-KM导线型号功率因数0.8 0.85 0.9 0.95 0.98 1.0LJ-16 2.265 2.216 2.164 2.105 2.057 1.984 25 1.565 1.516 1.464 1.405 1.357 1.256 35 1.205 1.158 1.104 1.045 0.997 0.923 50 0.925 0.876 0.824 0.765 0.717 0.645 70 0.745 0.696 0.644 0.585 0.537 0.452120 0.556 0.506 0.454 0.395 0.347 0.276150 0.495 0.446 0.394 0.335 0.287 0.215185 0.455 0.406 0.354 0.295 0.247 0.178240 0.417 0.368 0.316 0.257 0.209 0.132110KV三相架空线路单位负荷矩时电压损失百分数（%/100MW·km）660V铜芯橡套软电缆每KW/KM负荷矩的电压损失﹪电缆芯线温度为65度380V铜芯橡套软电缆每KW/KM负荷矩的电压损失﹪功率因数电4 6 缆10截16 25面35 50积700.6 3.908 2.643 1.58 1.032 0.679 0.504 0.385 0.290.65 3.891 2.633 1.571 1.022 0.67 0.495 0.377 0.2820.7 3.88 2.623 1.561 1.013 0.661 0.486 0.368 0.2740.75 3.871 2.614 1.552 1.004 0.652 0.478 0.359 0.2660.8 3.862 2.605 1.544 0.996 0.644 0.47 0.353 0.2590.85 3.852 2.596 1.535 0.988 0.636 0.463 0.345 0.2510.9 3.843 2.587 1.527 0.979 0.628 0.455 0.337 0.245电缆芯线温度为65度660V铠装电缆每KW/KM负荷矩的电压损失﹪电缆芯线温度为65度380V铠装电缆每KW/KM负荷矩的电压损失﹪电缆芯线温度为65度4。

10KV供电线路相关计算一、引言10KV供电线路是指在10千伏（kilo-volt）电压下传送电力的输电线路。

对于涉及10KV供电线路的相关计算，我们需要了解线路参数、电流计算、电压降计算以及功率损耗等内容。

本文将对这些内容进行详细介绍和计算。

二、线路参数计算1.线路长度计算线路长度是计算输电线路电阻和电感的重要参数。

在实际计算过程中，可以通过线路的实际布置情况来估算线路的长度。

若线路呈直线布置，则线路长度等于两端塔杆之间的距离。

若线路呈折线布置，则可以将折线的各段长度相加来计算总长度。

2.线路电阻计算线路电阻是指单位长度线路上的电阻值。

一般情况下，可以通过导线直径和导线材料的电阻率来计算线路电阻。

可以按照以下公式进行计算：线路电阻（Ω/km）= 导线电阻率（Ω·mm²/m）× 线路长度（km）/ 导线的截面积（mm²）3.线路电感计算线路电感是指线路在交流电中的电感值。

一般情况下，可以通过导线的几何形状和电感系数来计算线路电感。

常用的公式为：线路电感（H/km）= 2 × 10^-7 × 远端电感系数× ln(远端和近端系数的比值)其中远端电感系数和近端系数的具体数值可以通过查表获得。

三、电流计算在10KV供电线路中，电流是指通过线路的电流大小。

根据欧姆定律，电流可以通过电压和电阻来计算。

一般情况下，可以按照以下公式进行计算：电流（A）=有功功率（KW）/（电压（KV）×功率因数）四、电压降计算电压降是指供电线路中电压的损失。

电压降主要是由于线路电阻和线路电感引起的。

在计算电压降时，需要考虑线路的电阻和电感参数。

电压降（V）=电流（A）×线路电阻（Ω）+电流（A）^2×线路电感（H）五、功率损耗计算功率损耗是指供电线路中能量的损失。

功率损耗可以通过电流和电压降计算得出。

一般情况下，可以按照以下公式进行计算：功率损耗（KW）=三相电流（A）^2×线路电阻（Ω/相）六、总结通过上述计算步骤，我们可以对10KV供电线路进行相关参数计算，包括线路参数、电流计算、电压降计算以及功率损耗计算。

变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表S13-M型全密封电力变压器主要技术参数变压器的负载损耗和空载损耗是什么意思?2 负载电流流过变压器线圈，由于线圈本身的电阻，将有一部分功率损耗在线圈中，这部分损耗为“线损”，电流越大，损耗越大，所以负荷越大，线损也越大；3 空载时，只有励磁电流流过变压器，所以线损很小；4 上述“铁损”和“线损”之和就是变压器的大部分损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此。

变压器的负载损耗：变压器在工作时本身也消耗电能。

负载损耗就是在带有负荷时的本身消耗的电能。

空载损耗就是不带负荷时的本身消耗的电能。

变压器的功耗，分有功和无功无功只是占有功率，并不消耗，功率因数概念考核的就是它了。

有功包括铁损、铜损、输出功率1)空载损耗：指不带负载时，变压器的损耗，主要是铁损和极少量的原边铜损2）负载损耗：指带负载工作时，变压器的损耗，主要是铁损和原副边的铜损什么是线电压和相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏三相线与线之间的电压为线电压，三相线任一根与零线（220V）的电压为相电压。

回答者：陈坚道- 十二级2009-7-1 16:03相电压----三相输电线（火线）与中性线间的电压叫相电压。

如:日常用电系统中的三相四线制中电压为380/220V,即线电压为380V,相电压为220V.线电压----三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。

空载损耗即不变损失。

与通过的电流无关，但与元件所承受的电压有关。

空载损耗：当变压器二次绕组开路，一次绕组施加额定频率正弦波形的额定电压时，所消耗的有功功率称空载损耗。

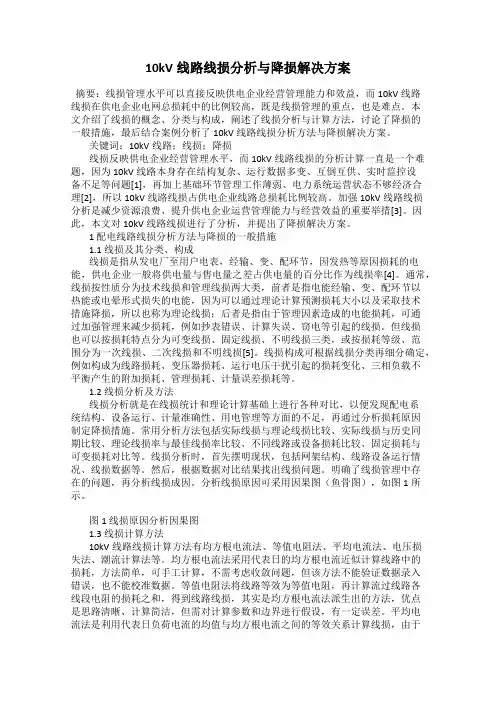

通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1) 单一线路有功功率损失计算公式为△ P= I2R式中△ P--损失功率，W；I--负荷电流，A；R-导线电阻，Q(2) 三相电力线路线路有功损失为△ P=^ PAPBPO 3I2R(3) 温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。

铜铝导线电阻温度系数为a= 0.004。

在有关的技术手册中给出的是20C时的导线单位长度电阻值。

但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。

为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20C 时的导线电阻值R20为R20=RL式中R--电线电阻率，Q/km ,;L--导线xx，km。

2）温度附加电阻Rt 为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，C。

3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U 为△ U=U 1－U2=LZ2．配电变压器损耗（简称变损）功率△PB配电变压器分为铁损（空载损耗）和铜损（负载损耗）两部分。

铁损对某一型号变压器来说是固定的，与负载电流无关。

铜损与变压器负载率的平方成正比。

配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。

10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。

2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。

3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。

3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
