ANSYS网格划分控制 - 单元尺寸 - 单元形状

Plane stress---(平面应力） 平面应力） 平面应力 Axisymmetric--(轴对称） 轴对称） 轴对称 Plane strain---(平面应变） 平面应变） 平面应变 Plane strs w/thk---(带厚度的平面应力） 带厚度的平面应力） 带厚度的平面应力
5
2.3 定义实常数 Main Menu > Preprocessor >Real Constant >Add/Edit/Delete
拖拉
27
设置拖拉选项
MainMenu>Preprocessor>-ModelingOperate>Extrude>ElemExtOpts 拖拉后的单元 材料号， 号，材料号， 实行拖拉操作
MainMenu>Preprocessor>-ModelingOperate>Extrude>-Areas-By XYZ Offset
22
六面体网格
过渡网格
四面体网格
二次 到 二次 2020-节点六面体 1313-节点金字塔 1010-节点四面体
线性 到 二次 8-节点六面体 9-节点金字塔 10-节点四面体
23
3）扫掠网格划分Sweep ）扫掠网格划分 要求几何体有一对 拓扑结构相同的源 面和目标面
24
在不可采用扫掠划分的体中生成四面体网格是一个十分有用的扫 掠选项. 掠选项
弹簧单元——刚度系数 刚度系数 弹簧单元 杆单元——面积 面积 杆单元 梁单元——面积、惯性矩、高度 面积、惯性矩、 梁单元 面积 平面应力单元——厚度 厚度 平面应力单元 板壳单元——厚度 板壳单元 厚度 三维实体单元——一般不输入实常数 一般不输入实常数 三维实体单元

ANSYSLS-DYNA网格划分ANSYS LS-DYNA结构冲击动力学分析专题培训学习心得——网格控制心得：本次培训最大的收获在于利用workbench进行模型的前处理方面，尤其是网格划分控制上，前期我们进行分析的主要网格划分方式多为系统自动划分，对于结构形式复杂的模型，很多时候都不太会对网格进行控制。

在三维网格划分方面主要有以下几个方式1. 四面体网格划分2. 扫略网格划分3. 多区网格划分4. 六面体为主网格划分5. 自动网格划分算法区别这些我们都有了解，而网格划分算法中的Patch Conforming 算法和Patch Independent 算法的区别却不太清楚，其主要差别在于Patch Independent 算法有较强的几何容忍度，小于某一给定尺寸的几何形状会被忽略，但同时也带来了计算精度有偏差的问题，如何均衡这两者的关系需要根据工程实例情况来进行区分。

对于单个模型的多次网格控制对于一个模型可以添加多个不冲突的网格控制，尺寸控制几乎可以跟任何一种划分方式合用，这样可以保证模型网格的规则性，也可以控制单元数量（因为在DYNA中，单元数量及最小单元尺寸与计算效率及计算精度关系非常密切）。

局部网格控制局部网格控制同样也是以尺寸控制为基础，用单元尺寸、线份数、影响球等手段来实现所关注的局部网格质量。

这个控制的合理应用可以提高计算的效率和精度。

在高级尺寸共功能上，打开调整曲率功能可以调整曲率法向角，细化转角处网格，还可以通过控制狭缝间的网格层数来对细微部分进行细化处理。

单元数量控制DANY的分析对单元数量很敏感，普通的双核CPU的计算机，计算400万单元的模型已经是极限，大型计算机的并行计算也需要进行合理的网格数量及尺寸的控制，另外不同的分析类型对网格质量的要求也不同。

运用DYNA进行碰撞模拟时多采用的是显示动力学分析的模式，这是因为一方面，计算收敛程度高，另一方面，计算结果更为精确，只是由于显式分析计算量大，对网格的质量要求就很高。

Ansys Workbench 划分网格（张栋zd0561@）1、对于三维几何体（对于三维几何体（3D 3D 3D））有几种不同的网格化分方法。

如图1下部所示。

图1网格划分的种类1.1、Automatic(自动划分法)1.2、Tetrahedron(四面体划分法)它包括两种划分方法：Patch Conforming(A W 自带功能)，Patch Independent(依靠ICEM CFD Tetra Algorithm 软件包来实现)。

步骤：Mesh(右键)——Insert——Method(操作区上方)Meshcontrl——Method(左下角)Scope——GeometryMethod——Tetrahedrons(四面体网格)Algorithm——Patch Conforming(补充：Patch Independent该算法是基于Icem CFD Tetra的，Tetra部分具有膨胀应用，其对CAD许多面的修补均有用，包括碎面、短边、较差的面参数等。

在没有载荷或命名选项的情况下，面和边无需考虑。

)图2四面体网格分两类图3四面体划分法的参数设置1.3、Hex Dominant(六面体主导法)1.4、Sweep(扫掠划分法)1.5、MultiZone(多区划分法)2、对于面体或者壳二维几何对于面体或壳二维（2D），A W有一下：Quad Dominant(四边形单元主导)Triangles（三角形单元）Uniform Quad/Tri(均匀四面体/三角形单元)Uniform Quad(均匀四边形单元)3、网格参数设置下图为缺省设置（Defaults）下的物理环境（Physics Preferance）图4网格参数设置图5Mechanical默认网格上图中的关键数据：物理优先项、关联中心缺省值、平滑度、过渡、跨越角中心、实体单元默认中节点。

图6缺省参数设置上图中，虽然Relevance Center是在尺寸参数控制选项里设置的，但由于Relevance需要与其配合使用，故在此介绍。

ANSYS_⼊门教程_⽹格划分控制ANSYS ⼊门教程(24) - ⽹格划分控制ANSYS 的资料2010-08-15 09:13:49 阅读12 评论0 字号：⼤中⼩订阅3.2 ⽹格划分控制在3.1 节中介绍了如何定义单元属性和怎样赋予⼏何图素这些性质，这⾥则介绍如何控制⽹格密度或⼤⼩、划分怎样的⽹格及如何实施划分⽹格等问题。

但是⽹格划分控制不是必须的，因为采⽤缺省的⽹格划分控制对多数模型都是合适的；如果不设置⽹格划分控制则ANSYS ⾃动采⽤缺省设置对⽹格进⾏划分。

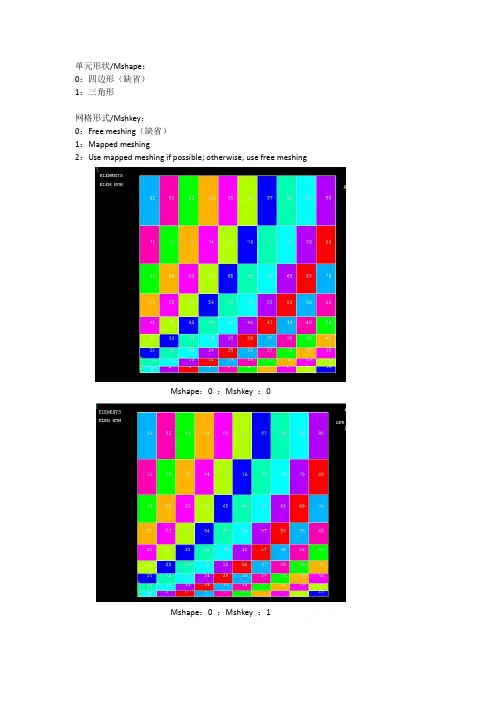

⼀、单元形状控制及⽹格类型选择1. 单元形状控制命令：MSHAPE, KEY, DimensionKEY - 划分⽹格的单元形状参数，其值可取：KEY=0：如果Dimension=2D 则⽤四边形单元划分⽹格；如果Dimension=3D 则⽤六⾯体单元划分⽹格。

KEY=1：如果Dimension=2D 则⽤三⾓形单元划分⽹格；如果Dimension=3D 则⽤四⾯体单元划分⽹格。

在设置该命令的参数时，应考虑所定义的单元类型是否⽀持这种单元形状。

2. ⽹格类型选择命令：MSHKEY, KEY其中KEY 表⽰⽹格类型参数，其值可取：KEY=0（缺省）：⾃由⽹格划分（free meshing）KEY=1：映射⽹格划分（mapped meshing）KEY=2：如果可能则采⽤映射⽹格划分，否则采⽤⾃由⽹格划分。

单元形状和⽹格划分类型的设置共同影响⽹格的⽣成，⼆者的组合不同，所⽣成的⽹格也不相同。

ANSYS⽀持的单元形状和⽹格划分类型组合没有指定单元形状和⽹格划分类型时将发⽣的情况3. 中间节点的位置控制命令：MSHMID, KEY其中KEY 为边中间节点位置控制参数，其值可取：KEY=0（缺省）：边界区域单元边上的中间节点与区域线或⾯的曲率⼀致。

KEY=1：设置所有单元边上的中间节点使单元边为直的，允许沿曲线进⾏粗糙的⽹格划分。

KEY=2：不⽣成中间节点，即消除单元的中间节点。
