空心板及涵洞盖板预制场方案

空心板预制施工方案1. 引言空心板是一种常用的建筑材料，它具有轻质、坚固、保温隔热等优点，在建筑中得到了广泛应用。

在进行空心板预制施工时，需要注意一些关键步骤和技术要求，以确保空心板的质量和施工效果。

本文将详细介绍空心板预制施工方案，包括材料准备、施工流程和质量控制等内容。

2. 材料准备空心板预制施工所需的材料主要包括：空心板、钢筋、水泥、砂浆等。

在材料准备阶段，需要进行以下工作：2.1 空心板选择选择质量良好的空心板是确保施工质量的基础。

空心板应符合国家相关标准，表面应平整，孔洞应均匀分布。

根据设计要求，对钢筋进行加工和整理。

钢筋的直径、布置和长度等要满足设计要求，并进行防锈处理。

2.3 砂浆配制按照施工方案需要，进行砂浆的配制。

砂浆的配比应符合相关规定，搅拌均匀，以确保施工过程中的粘接牢固度。

3. 施工流程空心板预制施工的流程主要包括：材料准备、钢筋安装、砂浆浇注、养护等。

下面将详细介绍每个流程的具体步骤：3.1 材料准备在施工现场组织好所需的材料，确保施工顺利进行。

对空心板、钢筋、砂浆等进行检查，确保质量合格。

根据设计图纸，将预先加工好的钢筋按照要求布置在空心板的内部。

钢筋应牢固固定，保证在浇注砂浆时不会移动。

3.3 砂浆浇注在钢筋安装完成后，进行砂浆的浇注工作。

将预先配制好的砂浆均匀地倒入空心板内部，同时用工具将砂浆压实。

3.4 养护完成砂浆浇注后，对施工现场进行养护。

主要包括保持养护环境湿润、避免阳光直射、定期加湿等措施。

养护时间一般为7-14天，以确保砂浆充分硬化。

4. 质量控制为了确保空心板预制施工的质量，需要进行严格的质量控制。

以下是一些常用的质量控制措施：4.1 施工现场管理重点监控施工过程中的环境、设备、人员等方面，确保施工过程的正常进行。

及时纠正施工中的问题，确保施工质量。

4.2 施工过程检查在施工过程中，对空心板、钢筋、砂浆等进行检查，确保质量合格。

对不合格的材料及时处理，避免对施工质量产生影响。

目录一、编制依据 (1)二、工程概况 (1)三、设计要点 (1)四、施工准备 (3)五、施工组织及计划安排 (3)六、先张法预应力空心板施工方案 (5)1、施工设备 (5)2、清理底模，涂脱模剂 (6)3、铺隔离膜、土工布，铺设钢绞线，穿失效管，摆放部分底板钢筋 (6)4、调整张拉横梁，安放锚夹具、张拉设备，张拉 (7)5、绑扎底腹板钢筋，立侧模、端模，浇注底板混凝土 (10)6、安装钢内模，绑扎顶板钢筋，安装内膜压杆 (11)7、浇注腹板及顶板混凝土 (13)8、养护，拆内模、侧模、端模 (13)9、预应力的放张 (14)10、移、存梁 (15)七、有关质量控制指标、检验频率和方法 (15)八、先张法预应力空心板施工质量控制要点 (17)九、冬季施工措施 (19)十、质量保证措施 (19)十一、安全保证措施 (20)十二、环境保护及文明施工 (20)预应力空心板预制施工方案一、编制依据1、《公路桥涵施工技术规范》(JTG/T F50-2011)；2、《公路工程质量检验评定标准》JTGF80/1-2004；3、济鱼高速公路LQSGXX合同段两阶段施工图设计；4、《济徐高速公路建设标准化管理手册》；5、我单位同类工程的施工经验及现有人员、材料、机械设备等情况；6、业主、总监办及驻地办各种相关文件精神。

二、工程概况本标段为XX至XX段LQSGXX标段，起点K91+400，位于XX市XX 县，设XX服务区及XX西互通立交，终点K111+158.154，路线长度19.758公里。

主线采用双向四车道的高速公路标准，路基宽度28m，设计速度采用120公里/小时；桥涵设计车辆荷载为公路-Ⅰ级；特大桥的设计洪水频率1/300，大、中、小桥、涵洞和路基设计洪水频率1/100。

设计有预应力空心板梁的结构物共34座，其中10m板380片、13m 板573片、16m板234片、20m板380片，共计1567片。

三、设计要点1、预应力混凝土空心板按部分预应力混凝土A类构件设计。

空心板预制施工方案本段共有空心板梁876片，采取在预制场集中预制，运梁拖车运梁，吊车架设具体如下：1、先张法预应力空心板梁集中在预制场统一预制。

预制场设在K5+385-K5+935段南侧，在预制场设置两组台座，每组五个槽，每槽可同时预制10m板梁8片或13m板梁6片或16m板梁5片或20m板梁4片（预制25m箱梁时可同时预制3片），台座总长度171m，宽度14.95m，详见“预制厂平面布置图”，预制厂拟作15cm厚混凝土场地硬化，台座采用蹲式台座，由混凝土浇注而成，为保证梁体外观质量，台座顶面铺设钢板。

预制梁侧模采用定做钢模板分节拼装面成，内模采用充气式空心胶囊，台座反力支墩抗倾覆系数不小于1.5，抗滑移系数不小于1.3,横梁受力后挠度不大于2mm,移梁采用50t汽车吊。

空心板梁施工工艺流程框图及文字说明详见“空心板预预制施工工艺框图”。

2、预应力钢绞线张拉将张拉台座顶面清扫干净，均匀涂一层石蜡做为隔离剂，穿预应力钢绞线、螺旋筋及预应力失效管。

预应力钢绞线根据设计要求采取单端或两端张拉，采用应力、应变双控法。

张拉程序为0→初应力→бcon (持荷2分钟)。

同时张拉多根预应力筋时，应预先调整其初应力，使相互之间的应力一致；张拉过程中，为使活动横梁与固定横梁始终保持平行，在横梁下设置两根水平导梁（用废钢轨制作而成）。

3、绑扎钢筋预应力钢绞线张拉完毕并锚固稳定后，绑扎梁体钢筋（注意脱模剂不得污染钢绞线、钢筋），钢筋按设计要求准确布置，并与钢绞线有关结成整体骨架。

纵向钢筋布设顺直，采用双面拱接焊接头，焊缝长度为5d。

横向钢筋间跟均匀，根据不同的斜角布置斜向加钢筋。

为防止胶囊上浮，加定位箍筋固定，间距为2m。

4、立侧模、端模梁体钢筋绑扎完毕后，用人工配合吊车安装侧模、端模，侧模采用自制定型大块钢模板，长度为4～5m一节。

模板加固之后应顺直无错台，为保证接缝严密不漏浆，应将薄海棉挤夹在接缝中。

5、浇筑梁体混凝土混凝土均在拌合站搅拌，其配合比应计量准确，塌落度符合设计要求，混凝土中应掺入适量的减水剂和早强剂(掺量根据试验确定)，由混凝土搅拌运输车运至浇筑地点，再用龙门吊吊至梁顶，放料，开始浇注。

空心板预制施工方案空心板预制施工方案是指利用预制混凝土空心板进行施工和搭建建筑结构的技术方案。

预制混凝土空心板具有轻质、高强度、隔热、隔声、防火等优点，广泛应用于住宅、商业和工业建筑等。

下面将从设备准备、施工工序、质量控制等方面详细介绍空心板预制施工方案。

一、设备准备1.预制工艺设备：包括预制板生产设备、搅拌设备（搅拌车或搅拌站）、起重设备（塔吊或起重机）、模板架等；2.施工辅助设备：包括振动器、板材搬运车、搅拌杆、振捣器、电焊机等；3.安全设备：包括安全帽、安全带、防护眼镜、手套等。

二、施工工序1.基础准备：根据设计要求，在清理好施工场地后，按照基坑施工工序进行基础施工，包括打桩、浇筑基础等；2.模板搭设：根据施工图纸，确定预制板的大小和位置，搭设模板架，保证模板的平整和水平度；3.预制板生产：根据建筑设计图纸，预制混凝土空心板，包括搅拌混凝土、注入模板、振捣、养护等工序；4.板材安装：利用起重设备将预制板按照设计要求逐层安装，采用适当的连接件连接板材，保证安装的水平度和垂直度；5.空心板嵌缝：采用防水胶条或水泥砂浆将预制板之间的缝隙进行嵌填，确保板材之间的整体性和防水性能；6.钢筋绑扎：根据设计要求，在预制板上进行钢筋绑扎，包括梁、柱的钢筋连接，确保整个结构的强度和稳定性；7.预制板接缝处理：根据设计要求，在预制板接缝处进行处理，可以使用防水胶条或水泥砂浆等材料进行封堵，确保接缝处的密封性；8.预制板外部处理：对预制板的外部进行清理和涂刷防水涂料等工序，确保预制板的美观性和防水性；9.吊装试验：对整个预制板结构进行吊装试验，包括静载试验和动载试验，确保结构的稳定性和承载能力；10.空心板填充：按照设计要求，将空心板中的隔热、隔声材料填充进去，确保整个结构的隔热性和隔声性；11.强度检验：对已经建成的预制板结构进行强度检验，包括混凝土的压力强度和钢筋的抗拉强度等。

三、质量控制1.原材料质量：对预制板的原材料进行质量检验，包括混凝土强度、钢筋质量、模板质量等；2.施工过程控制：对施工过程中的各项工序进行质量控制和验收，包括搅拌、振捣、注入、养护等；3.现场检验：对施工现场进行定期巡查和检验，确保施工质量和安全；4.试验报告和验收：对每个工序进行试验，及时记录试验结果和报告，并进行验收。

某桥梁空心板预制方案一、项目背景在桥梁工程中，为了提高工程的效率和质量，预制构件已经成为一种普遍采用的技术手段。

预制板的使用不仅能够减少施工现场的工期，还可以提供更好的质量控制。

本文将就桥梁空心板的预制方案进行详细阐述。

二、空心板预制方案设计1.材料：根据工程要求及预制板在使用过程中所需的承载能力和强度要求，选择适当的材料，如混凝土预制板、钢筋、振动器等。

2.设计参数：根据桥梁设计的荷载要求和结构形式，确定空心板的几何尺寸、截面形状及钢筋布置等设计参数。

3.制作模具：根据预制板的几何尺寸和形状设计，制作适当的模具，以确保预制板的形状和尺寸的准确性。

4.钢筋加工：根据设计要求，对钢筋进行加工和预埋。

5.混凝土浇筑：在模具中放置预埋的钢筋，然后进行混凝土浇筑，并利用振动器进行振捣，以保证混凝土的密实性和一致性。

6.养护处理：在混凝土达到一定强度后，将预制板从模具中取出，并进行养护处理，以确保混凝土的强度和耐久性。

7.质量控制：在整个预制过程中，需要对材料、加工、制作、养护等进行严格的质量控制，以确保预制板的质量和性能达到设计要求。

三、优势和注意事项1.优势：a.减少施工现场的工期：预制板在工厂进行生产，可以减少施工现场的工期，提高施工效率。

b.提高质量控制：由于预制板在工厂进行生产，可以对材料、加工、制作、养护等各个环节进行严格的质量控制，确保施工质量的一致性和稳定性。

c.减少对施工现场的影响：预制板的生产可以减少对施工现场的噪音、震动和污染等不利影响。

2.注意事项：a.模具设计要合理：预制板的形状和尺寸要与实际施工需求相符，模具的设计要合理，以确保预制板的几何尺寸和形状的准确性。

b.混凝土浇筑要均匀：在混凝土的浇筑过程中，要保持混凝土的均匀性，避免出现空洞、缺陷等质量问题。

c.钢筋预埋要准确：预埋钢筋要按照设计要求进行精确的安装和定位，以确保预制板的承载能力和强度。

四、项目实施1.设立生产线：购置合适的设备和机器，建立预制板的生产线，包括模具制作、钢筋加工、混凝土浇筑和翻板等工序。

预制空心板的施工方案预制空心板施工方案一、施工前准备工作：1.1 打桩定位：根据设计图纸要求，确定空心板的位置和尺寸，并在地面上进行打桩，用以定位施工。

1.2 地面处理：清理施工地面，确保地面平整、干净无杂物。

1.3 基础施工：根据设计要求，进行基础的施工工作，如地下排水管道、承重墙的施工等。

1.4 安装模板：根据空心板的尺寸和布置，安装模板，确保模板的平整度和垂直度。

二、空心板的安装：2.1 预制空心板进场验收：对从厂家运来的空心板进行验收，检查无明显损坏或质量问题后，方可进行安装。

2.2 空心板的吊装：采用起重机将空心板吊装至预制位，注意吊装过程中空心板的平稳。

2.3 空心板的连接：对吊装好的空心板进行连接，采用专用的连接件进行固定，确保连接牢固。

2.4 空心板的浇筑：在空心板内部进行混凝土的浇筑，将混凝土浇至设计要求的高度，同时进行振实和抹平，确保混凝土的质量符合要求。

2.5 空心板的养护：在混凝土浇筑完成后，对空心板进行养护，保持适宜的湿度和温度，使混凝土充分硬化和强度发展。

三、收尾工作：3.1 拆除模板：在混凝土达到设计强度后，拆除模板，注意不要对空心板产生损坏。

3.2 清理工地：对施工现场进行清理，清除施工垃圾和杂物，确保工地干净整洁。

3.3 验收工作：进行施工质量的验收，检查施工是否符合设计要求和规范要求，确保施工质量。

3.4 数据报告：编制施工数据报告，记录施工过程中的关键数据，以备工程结算和后续跟踪使用。

四、施工安全措施：4.1 做好安全教育：对施工人员进行安全教育培训，明确施工过程中的安全要求和注意事项。

4.2 安全防护设施：在施工现场设置安全警示标志和隔离栏，配备必要的安全防护设施，如安全帽、防护鞋等。

4.3 操作规程：严格按照操作规程进行施工，确保施工过程中的安全性和可靠性。

4.4 监管和检查：安排专人进行监管和检查，确保施工过程中的安全。

以上是针对预制空心板的施工方案，通过合理的施工准备、精细的施工工序和严格的安全措施，可确保预制空心板施工的顺利进行，并使其在质量和安全方面符合设计要求。

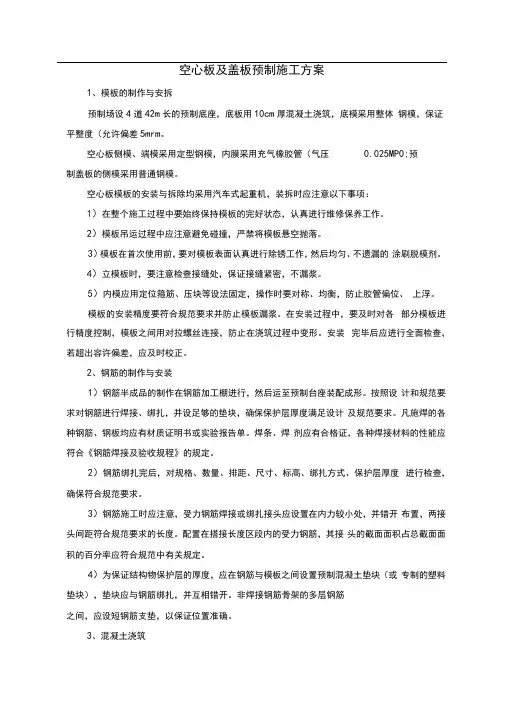

空心板及盖板预制施工方案1、模板的制作与安拆预制场设4道42m长的预制底座，底板用10cm厚混凝土浇筑，底模采用整体钢模，保证平整度（允许偏差5mrm。

空心板侧模、端模采用定型钢模，内膜采用充气橡胶管（气压0.025MP0;预制盖板的侧模采用普通钢模。

空心板模板的安装与拆除均采用汽车式起重机，装拆时应注意以下事项：1）在整个施工过程中要始终保持模板的完好状态，认真进行维修保养工作。

2）模板吊运过程中应注意避免碰撞，严禁将模板悬空抛落。

3）模板在首次使用前，要对模板表面认真进行除锈工作，然后均匀、不遗漏的涂刷脱模剂。

4）立模板时，要注意检查接缝处，保证接缝紧密，不漏浆。

5）内模应用定位箍筋、压块等设法固定，操作时要对称、均衡，防止胶管偏位、上浮。

模板的安装精度要符合规范要求并防止模板漏浆。

在安装过程中，要及时对各部分模板进行精度控制，模板之间用对拉螺丝连接，防止在浇筑过程中变形。

安装完毕后应进行全面检查，若超出容许偏差，应及时校正。

2、钢筋的制作与安装1）钢筋半成品的制作在钢筋加工棚进行，然后运至预制台座装配成形。

按照设计和规范要求对钢筋进行焊接、绑扎，并设足够的垫块，确保保护层厚度满足设计及规范要求。

凡施焊的各种钢筋、钢板均应有材质证明书或实验报告单。

焊条、焊剂应有合格证，各种焊接材料的性能应符合《钢筋焊接及验收规程》的规定。

2）钢筋绑扎完后，对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。

3）钢筋施工时应注意，受力钢筋焊接或绑扎接头应设置在内力较小处，并错开布置，两接头间距符合规范要求的长度。

配置在搭接长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率应符合规范中有关规定。

4）为保证结构物保护层的厚度，应在钢筋与模板之间设置预制混凝土垫块（或专制的塑料垫块），垫块应与钢筋绑扎，并互相错开。

非焊接钢筋骨架的多层钢筋之间，应设短钢筋支垫，以保证位置准确。

3、混凝土浇筑混凝土在拌和站集中拌制，用混凝土运输车运至预制场，垂直运输用吊机吊起吊入模。

空心板预制及架设专项施工方案一、前言空心板在建筑和结构工程中得到广泛应用，其轻量化、高强度的特点使其成为现代建筑中不可或缺的材料。

本文将从空心板的预制到架设过程，探讨空心板专项施工方案及注意事项。

二、空心板预制1. 材料准备空心板的制作一般使用搅拌车、模具等设备，主要原材料包括水泥、砂、碎石等。

在预制空心板时，需保证原材料的质量和比例。

2. 模具制作根据设计要求，制作相应规格的空心板模具，确保模具的结构稳固、尺寸准确。

3. 混凝土浇筑将混凝土按照配比要求搅拌均匀后，倒入模具中，震实、养护，待混凝土凝固后，取出空心板。

三、空心板架设1. 现场准备空心板架设前，需要进行现场勘测，确保地基承载能力符合要求。

清理施工区域，搭建架子及安全防护设施。

2. 空心板吊装使用吊装设备将预制好的空心板从运输车辆上吊装至指定位置，注意吊装过程中的稳定性和安全性。

3. 固定与连接将空心板放置到设计位置后，通过专用工具将空心板之间进行固定与连接，确保其整体稳定及承载力。

四、施工注意事项1.安全第一，施工现场要设置完善的安全防护设施，避免意外发生。

2.严格按照设计要求进行施工，确保空心板的质量和稳定性。

3.施工过程中，注意监测空心板的变化，及时调整和处理问题。

4.空心板架设完成后，进行验收，确保符合设计要求和安全标准。

五、总结空心板的预制及架设是一项关键工程，需要严格按照专项施工方案进行操作。

只有确保每个环节的质量和安全，才能保证整体工程的质量和稳定性。

希望本文所述内容能对相关施工人员提供参考与帮助。

工程预制空心板施工方案一、施工前准备1、施工前，应根据设计要求和施工图纸，安排专业的施工队伍进行预制空心板的施工工作；2、对施工现场进行勘查，确认场地平整，无明显的沟槽、坑洞和障碍物，确保施工安全；3、准备好所需的材料、设备和工具，包括水泥、砂、石子、钢筋、木模板、搅拌机、起重机等。

二、预制空心板制作1、木模板安装在制作预制空心板的过程中，首先需要安装木模板。

根据设计要求和尺寸，将木模板进行拼装，确保模板的平整和牢固。

同时，要对模板进行防水处理，以免水泥渗漏；2、钢筋安装在木模板安装完成后，需要按照设计要求和构造图纸进行钢筋的布置。

要保证钢筋的数量、位置和间距符合设计要求，并且要确保钢筋的连接牢固，以免在浇筑混凝土时出现错位和塌陷的情况；3、混凝土浇筑在木模板和钢筋安装完成后，就可以进行混凝土的浇筑工作。

在进行混凝土浇筑前，要先对混凝土进行配合比和搅拌工作，确保混凝土的质量符合要求。

然后按照设计要求将混凝土倒入木模板中，并采取震捣措施，以保证混凝土的均匀性和密实性。

4、养护混凝土浇筑完成后，对预制空心板进行充分的养护。

包括及时浇水、遮阳、避免风吹雨淋等，以确保混凝土的充分凝固和强度的提高。

同时，对木模板也要进行及时的拆除和清理，以保证预制空心板的质量和形状。

三、运输与安装1、运输当预制空心板完成养护后，需要进行运输工作。

要安排专业运输单位对预制空心板进行装车和运输，确保运输过程中的安全和稳定。

同时，要对预制空心板进行防水和防撞包装，以保护预制空心板的表面和边缘。

2、安装当预制空心板运输到施工现场后，要根据设计要求和安装图纸对预制空心板进行安装。

安装时要注意预制空心板的位置和间距，确保预制空心板的平整和牢固。

同时，要采取适当的连接措施，以实现预制空心板的稳定和整体性。

四、质量控制和安全措施1、质量控制在整个施工过程中，要加强对预制空心板的质量控制。

包括对模板、钢筋、混凝土等材料的质量检查，以确保材料符合设计要求和标准；对施工工艺和工序的质量控制，保证施工过程中的质量和安全。
