ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Ba se-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、FC、LC光纤接头区别ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、FC、LC光纤接头区别ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP 模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λλ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。
主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。
正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。
由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。
二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。
两个插头装进两根光纤尾端；耦合管起对准套管的作用。
另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。
光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。
高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。
插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。
插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。
耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。
为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。
这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。
主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。
但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。
为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。
ST、SC、FC、LC光纤接头区别2012-03-14 22:28:19| 分类：默认分类| 标签：|举报|字号大中小订阅gbic是光接口，可以理解是插光纤的接口，有可能是cisco专有的接口类型；fc、sc、st并不是单、双模的意思，mm多模，sm单模；fc、sc、st是光纤的三种接头类型，也就是光纤的头子，目前见到cisco 的gbic都要接sc接头。
fc和st是圆头，st是方头；至于lc么，是光纤头的一种类型，和其它的不同，可以认为是定义光纤未端是突出来的还是凹进去的一种标准。
简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
FC系列光纤活动连接器和适配器特点采用标准金属零件，互换性好陶瓷插针，PC、UPC、APC研磨光缆外径：Φ0.9、Φ2、Φ3适配器可采用分体和一体化金属外壳，陶瓷套筒，插入损耗小符合标准：YD/T826、YD/T896、IEC61754—13用途各类光纤通信网络光纤CATV光纤局域网仪表仪器产品技术特性外形尺寸FC型光纤插头FC型光纤适配器FC-A(分体适配器)FC-A-01(棱形适配器)FC-A-02(棱形适配器)FC-A-03(一体化薄形适配器)FC-A-04(厚板型形适配器)FC-A（H） (H型适配器)FC-A（H）-02 (小H型适配器)FC-A（D） (D型适配器)SC/DSC系列光纤活动连接器和适配器特点推拉式结构，轴向锁紧，连接快速、可靠标准塑料壳体，互换性好陶瓷插针，PC、UPC、APC研磨陶瓷套筒，插入损耗低光缆外径：Φ0.9、Φ2.0、Φ3.0单/双工连接器和适配器符合标准：YD/T895、IEC61754—4、IEC874—14、IEC874—1用途各类光纤通信网络光纤CATV光纤局域网产品技术特性外形尺寸SC型光纤插头DSC型光纤插头SC型光纤适配器 DSC型光纤适配器LC/DLC系列光纤活动连接器和适配器特点体积小（仅为SC的50%），重量轻，适合高密度安装标准塑料壳体，互换性好RJ-45推拉式锁紧结构，连接取卸快速、可靠单/双工连接器和适配器Φ1.25陶瓷插针，PC、UPC研磨光缆外径：Φ0.9、Φ2.0、Φ3.0符合标准：IEC61754—20、YD/T1272.1用途各类光纤通信网络新型同步终端设备和用户线路终端光纤到户、光纤到桌面DWDM系统ODF架产品技术特性外形尺寸LC型光纤插头DLC型光纤插头LC型光纤适配器 DLC型光纤适配器MU系列光纤活动连接器和适配器特点体积小（仅为SC的40%），重量轻，适合高密度安装标准塑料壳体，互换性好推拉式结构，轴向锁紧，连接快速、可靠Φ1.25陶瓷插针，PC、UPC研磨光缆外径：Φ0.9、Φ2.0符合标准：IEC61754—6、YD/T1200用途各类光纤通信网络光纤到户、光纤到桌面新型同步终端设备和用户线路终端DWDM系统ODF架产品技术特性外形尺寸MU型光纤插头 MU型光纤适配器ST系列光纤活动连接器及适配器特点标准金属零件，互换性好卡口式锁紧结构，连接快速、可靠陶瓷插针，PC和UPC研磨光缆外径：Φ0.9、Φ2.0、Φ3.0适配器采用一体化金属外壳陶瓷套筒，插入损耗低符合标准：YD/T987、IEC61754—2、IEC874—10用途各类光纤通信网络光纤局域网仪器仪表产品技术特性外形尺寸ST型光纤插头ST型光纤适配器MTRJ系列光纤活动连接器及适配器特点标准塑料壳体，互换性好RJ-45推拉式锁紧结构，连接取卸快速、可靠可同时接通2、4芯光纤，适合高密度安装光缆外径：Φ3集束缆、Φ3带状缆、Φ2并行缆、Φ0.9光纤符合标准：IEC61754—18、YD/T1272.2、TIA/EIA—604—12用途数据和通信系统光纤接入网光纤到户、光纤到桌面集成光电系统产品技术特性外形尺寸MTRJ型光纤插头(不带导针)MTRJ型光纤插头(带导针)MTRJ型光纤适配器DIN系列光纤活动连接器及转换器特点标准金属零件，互换性好陶瓷插针，PC、UPC研磨光缆外径：Φ0.9、Φ2.0、Φ3.0符合标准：IEC874-6用途各种光纤通信网络CATV光纤局域网仪器仪表产品技术特性外形尺寸DIN型光纤插头DIN型光纤适配器E2000系列光纤活动连接器和适配器E2000型系列光纤连接器是一种装有弹簧闸门的光纤连接器。
ST、SC、FC、LC光纤接头区别根据中联通EPON施工及验收规范全程损耗测试采用光源、光功率计（也可采用具有3窗口波长范围，有穿透光分路功能的OTDR），光链路对1310nm、1490 nm和1550mm波长进行测试，包括活动光连接器、分光器、接头的插入损耗。
上行方向采用1310 nm测试，下行方向采用1490nm和1550nm 进行测试。
不提供CATV时，可以不对1550nm进行测试。
因此，全程测试人工的计取，分光器到OLT段，取40公里以下中继段测试（若测三个窗口，乘系数2.2；若测两个窗口，乘系数1.8）；分光器到用户，取用户光缆测试××局(ODF)——××局（ODF)算中继段测试××局(ODF)——光交算用户光缆测试光交——光分纤箱算用户光缆测试皮线光缆测试算光纤链路测试ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

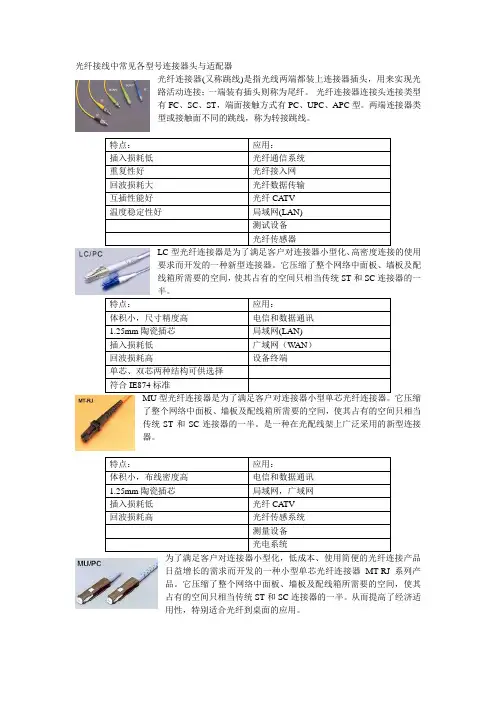

光纤接线中常见各型号连接器头与适配器光纤连接器(又称跳线)是指光线两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。
光纤连接器连接头连接类型有FC、SC、ST，端面接触方式有PC、UPC、APC型。
两端连接器类型或接触面不同的跳线，称为转接跳线。
LC型光纤连接器是为了满足客户对连接器小型化、高密度连接的使用要求而开发的一种新型连接器。
它压缩了整个网络中面板、墙板及配线箱所需要的空间，使其占有的空间只相当传统ST和SC连接器的一了整个网络中面板、墙板及配线箱所需要的空间，使其占有的空间只相当传统ST和SC连接器的一半。
是一种在光配线架上广泛采用的新型连接器。
为了满足客户对连接器小型化，低成本、使用简便的光纤连接产品日益增长的需求而开发的一种小型单芯光纤连接器MT-RJ系列产品。
它压缩了整个网络中面板、墙板及配线箱所需要的空间，使其占有的空间只相当传统ST和SC连接器的一半。
从而提高了经济适用性，特别适合光纤到桌面的应用。
插座一样工作，给光纤应用带来和RJ－45接口一样的简便性。
VF-45插座能被现场端接于电信间的配线板和楼宇水平布线，只需要不到1分钟，即可端接两芯光纤。
工厂端接在跳线上VF－45插头实现插座到插座或插座到收发设备的互连。
VF－45跳线有不同的长度能同ST和SC接口进行混合配置。
全部VF－45 跳线都用3M公司创新的GGP高强度被覆光纤制造，具有台式设备应用的经久性和严格的弯曲半径。
VF－45光纤互连符合为满足要求最严格的消费者而选定分TIA，IEC和3M规范的要求。
VF－。
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST.SC.FC.LC 光纤接头的差别简介：ST.SC.FC光纤接头时早期不合企业开辟形成的尺度,运用后果一样,各有优缺陷.ST.SC衔接器接头经常运用于一般收集.ST 头拔出后扭转半轴有一卡口固定,缺陷是轻易折断;SC衔接头直接插拔,运用很便利,缺陷是轻易….ST.SC.FC光纤接头是早期不合企业开辟形成的尺度,运用后果一样,各有优缺陷.ST.SC衔接器接头经常运用于一般收集.ST头拔出后扭转半周有一卡口固定,缺陷是轻易折断;SC衔接头直接插拔,运用很便利,缺陷是轻易失落出来;FC衔接头一般电信网采取,有一螺帽拧到适配器上,长处是坚固.防尘土,缺陷是装配时光稍长.MTRJ型光纤跳线由两个高精度塑胶成型的衔接器和光缆构成.衔接器外部为周详塑胶件,包含推拉式插拔卡紧机构.实用在电信和数据收集体系中的室内运用.注释：SC接头也称为“大方”,LC接头成为“小方”;FC接头成为“大圆”.光纤衔接器,也就是接入光模块的光纤接头,也有许多多少种,且互相之间不成以互用.不是经常接触光纤的人可能会误认为GBIC和SFP模块的光纤衔接器是统一种,其实不是的.SFP模块接LC光纤衔接器,而GBIC接的是SC光纤衔接器.下面临收集工程中几种经常运用的光纤衔接器进行具体的解释：(1)FC 型光纤衔接器：外部增强方法是采取金属套,紧固方法为螺丝扣.一般在ODF侧采取（光配线架上用的最多）(2)SC型光纤衔接器：衔接GBIC光模块的衔接器,它的外壳呈矩形,紧固方法是采取插拔销闩式,不准扭转.（路由器交流机上用的最多）(3)ST型光纤衔接器：经常运用于光纤配线架,外壳呈圆形,紧固方法为螺丝扣.（对于10BaseF衔接来说,衔接器平日是ST类型.经常运用于光纤配线架）(4)LC型光纤衔接器：衔接SFP模块的衔接器,它采取操纵便利的模块化插孔（RJ）闩锁机理制成.（路由器经常运用）(5)MTRJ：收发一体的方形光纤衔接器,一头双纤收发一体各类光纤接口类型介绍：光纤接头FC 圆形带螺纹（配线架上用的最多）ST 卡接式圆形SC 卡接式方形（路由器交流机上用的最多）PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MTRJ 方形,一头双纤收发一体（华为8850上有效）光纤模块：一般都支撑热插拔GBIC Giga Bitrate Interface Converter, 运用的光纤接口多为SC或ST型SEF 小型封装GBIC,运用的光纤为LC型运用的波长：单模：L, 波长1310; 单模长距离LH 波长：1310,1550多模：SM 波长850SX/LH 暗示可以运用单模或多模光纤在暗示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其寄义如下“/”前面部分暗示尾纤的衔接器型号“SC”接头是尺度方型接头,采取工程塑料,具有耐高温,不轻易氧化长处.传输装备侧光接口一般用SC接头“LC”接头与SC接头外形类似,较SC接头小一些.“FC”接头是金属接头,一般在ODF侧采取,金属接头的可插拔次数比塑料要多.衔接器的品种旌旗灯号较多,除了上面介绍的三种外,还有MTRJ. ST.MU等,具体的外不雅拜见下图/”后面标明光纤接头截面工艺,即研磨方法.“PC”在电信运营商的装备中运用得最为普遍,其接头截面是平的. “UPC”的衰耗比“PC”要小,一般用于有特别需求的装备,一些国外厂家ODF架内部跳纤用的就是FC/UPC,主如果为进步ODF装备自身的指标.别的,在广电和早期的CATV中运用较多的是“APC”型号,其尾纤头采取了带倾角的端面,可以改良电视旌旗灯号的质量,重要原因是电视旌旗灯号是模仿光调制,当接头耦合面是垂直的时刻,反射光沿原路径返回.因为光纤折射率散布的不平均会再度返回耦合面,此时固然能量很小但因为模仿旌旗灯号是无法完整清除噪声的,所以相当于在本来的清楚旌旗灯号上叠加了一个带时延的微弱旌旗灯号,表示在画面上就是重影.尾纤头带倾角可使反射光不沿原路径返回.一般数字旌旗灯号一般不消失此问题光纤衔接器光纤衔接器是光纤与光纤之间进行可装配（运动）衔接的器件,它是把光纤的两个端面周详对接起来,以使发射光纤输出的光能量能最大限度地耦合到吸收光纤中去,并使因为其介入光链路而对体系造成的影响减到最小,这是光纤衔接器的根本请求.在必定程度上,光纤衔接器也影响了光传输体系的靠得住性和各项机能.光纤衔接器按传输序言的不合可分为罕有的硅基光纤的单模.多模衔接器,还有其它如以塑胶等为传输序言的光纤衔接器;按衔接头构造情势可分为：FC.SC.ST.LC.D4.DIN.MU.MT等等各类情势.个中, ST衔接器通经常运用于布线装备端,如光纤配线架.光纤模块等;而SC和MT衔接器通经常运用于收集装备端.按光纤端面外形分有FC.P C（包含SPC或UPC）和APC;按光纤芯数划分还有单芯和多芯（如MT RJ）之分.光纤衔接器运用普遍,品种繁多.在现实运用进程中,我们一般按照光纤衔接器构造的不合来加以区分.以下是一些今朝比较罕有的光纤衔接器：(1)FC型光纤衔接器这种衔接器最早是由日本NTT研制.FC是Ferrule Connector的缩写,标明其外部增强方法是采取金属套,紧固方法为螺丝扣.最早, FC类型的衔接器,采取的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‵C）.此类衔接器构造简略,操纵便利,制造轻易,但光纤端面临微尘较为迟钝,且轻易产生菲涅尔反射,进步回波损耗机能较为艰苦.后来,对该类型衔接器做了改良,采取对接端面呈球面的插针（PC）,而外部构造没有转变,使得拔出损耗和回波损耗机能有了较大幅度的进步.(2)SC型光纤衔接器这是一种由日本NTT公司开辟的光纤衔接器.其外壳呈矩形,所采取的插针与耦合套筒的构造尺寸与FC型完整雷同,.个中插针的端面多采取PC或APC型研磨方法;紧固方法是采取插拔销闩式,不需扭转.此类衔接器价钱低廉,插拔操纵便利,介入损耗摇动小,抗压强度较高,装配密度高.ST和SC接口是光纤衔接器的两种类型,对于10BaseF衔接来说,衔接器平日是ST类型的,对于100BaseFX来说,衔接器大部分情形下为SC类型的.ST衔接器的芯外露,SC衔接器的芯在接头里面. (3) 双锥型衔接器（Biconic Connector）这类光纤衔接器中最有代表性的产品由美国贝尔试验室开辟研制,它由两个经周详模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件构成.(4) DIN47256型光纤衔接器这是一种由德国开辟的衔接器.这种衔接器采取的插针和耦合套筒的构造尺寸与FC型雷同,端面处理采取PC研磨方法.与FC型衔接器比拟,其构造要庞杂一些,内部金属构造中有掌握压力的弹簧,可以防止因插接压力过大而毁伤端面.别的,这种衔接器的机械精度较高,因而介入损耗值较小.(5) MTRJ型衔接器MTRJ起步于NTT开辟的MT衔接器,带有与RJ45型LAN电衔接器雷同的闩锁机构,经由过程装配于小型套管两侧的导向销瞄准光纤,为便于与光收发信机相连,衔接器端面光纤为双芯（距离0.75m m）分列设计,是重要用于数据传输的下一代高密度光纤衔接器.(6) LC型衔接器LC型衔接器是有名Bell（贝尔）研讨所研讨开辟出来的,采取操纵便利的模块化插孔（RJ）闩锁机理制成.其所采取的插针和套筒的尺寸是通俗SC.FC等所用尺寸的一半,为1.25mm.如许可以进步光纤配线架中光纤衔接器的密度.今朝,在单模SFF方面,LC类型的衔接器现实已经占领了主导地位,在多模方面的运用也增加敏捷.(7) MU型衔接器MU（Miniature unit Coupling）衔接器是以今朝运用最多的SC型衔接器为基本,由NTT研制开辟出来的世界上最小的单芯光纤衔接器,.该衔接器采取1.25mm直径的套管和自保持机构,其优势在于能实现高密度装配.运用MU的l.25mm直径的套管,NTT已经开辟了MU衔接器系列.它们有效于光缆衔接的插座型衔接器（MUA 系列）;具有自保持机构的底板衔接器（MUB系列）以及用于衔接LD／PD模块与插头的简化插座（MUSR系列）等.跟着光纤收集向更大带宽更大容量偏向的敏捷成长和DWDM技巧的普遍运用,对MU 型衔接器的需求也将敏捷增加.光纤配线箱光纤配线箱实用于光缆与光通讯装备的配线衔接,经由过程配线箱内的适配器,用光跳线引出光旌旗灯号,实现光配线功效.也实用于光缆和配线尾纤的呵护性衔接.如图为3M公司的8200室内型光纤配线箱,实用于光纤接入网中的光纤终端点采取光端机今朝,经常运用的光端机一端是接光传输体系（一般是SDH光同步数字传输网）,另一端（用户端）出来的是2M接口.别的光端机还有PDH（准同步数字系列）的.光端机要比光纤收发器庞杂得多,除光电的耦合还有复用－解复用,暗射－解暗射等旌旗灯号的编码进程.光纤收发器简略的讲,光纤收发器一端是接光传输体系,另一端（用户端）出来的是10/100M以太网接口.光纤收发器都是实现光电旌旗灯号转换感化的.光纤收发器的重要道理是经由过程光电耦合来实现的,对旌旗灯号的编码格局没有什么变更 .今朝国外和国内临盆光纤收发器的厂商许多,产品线也极为丰硕.为了包管与其他厂家的网卡.中继器.集线器和交流机等收集装备的完整兼容,光纤收发器产品必须严厉相符10BaseT.100BaseTX.1 00BaseFX.IEEE802.3和IEEE802.3u等以太网尺度,.除此之外,在EMC防电磁辐射方面应相符FCC Part15尺度.时下因为国内各大运营商正在大力扶植小区网.校园网和企业网,是以光纤收发器产品的用量也在不竭进步,以更好地知足接入网扶植的须要.光纤收发器平日具有以下根本特色.1．供给超低时延的数据传输.2．对收集协定完整透明.3．多采取专用ASIC芯片实现数据线速转发.可编程ASIC将多项功效分散到一个芯片上,具有设计简略.靠得住性高.电源消费少等长处,能使装备得到更高的机能和更低的成本.4．装备多采取1+1的电源设计,支撑超宽电源电压,实现电源呵护和主动切换.5．支撑超宽的工作温度规模.6．支撑齐备的传输距离（0～120公里）。
目录1.应用范围‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12.FC系列跳线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 2.1 材质‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 2.2 规格、尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 2.3 性能指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9 2.4 实验内容‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥10 2.5 产品图片‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥123.FC一体式适配器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12 3.1 材质‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12 3.2 规格、尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥13 3.3 性能指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥141.应用范围本规格书适用于FC型光纤活动连接器（跳线、适配器）的生产、检验和使用FC型光纤活动连接器是一种以单芯插头和适配器为基础组成的螺纹旋转式连接器，它的特点是光纤镶嵌在标称直径为2.5mm的高精密插针圆柱体中，两插头用M8×0.75的螺帽和适配器进行螺纹连接。
使用条件：工作温度：-25℃——+70℃贮运温度：-40℃——+85℃相对湿度：不大于95%（+40℃时）大气压力：70Kpa——106Kpa2.FC系列跳线、尾纤2.1 材质金属件：弹簧、外螺、内框、止动环、喇叭口、压环、尾座陶瓷件：插芯塑料件：尾套、防尘帽光缆：二氧化硅、芳族聚酸胺、聚氯乙烯如需符合ROHS，需在评审单上注明。
外观产品外观应平滑洁净，金属零件表面无毛刺、油污、伤痕、裂纹及锈蚀现象，塑料、橡胶零件表面应平整、光滑、颜色均匀、一致性好、无裂纹现象。
默认光纤/光缆外皮颜色：单模紧套光纤（φ0.9）外皮采用白色，多模紧套光纤（φ0.9）外皮采用白色，单模光缆（φ2和φ3）外皮采用黄色，多模光缆（φ2和φ3）外皮采用橙色，光纤/光缆表面应圆整光滑，光缆上所印字迹应清晰，不允许有拖墨、漏印、错印、重叠、少墨等不良现象。
光纤连接器端面形状1.引言1.1 概述光纤连接器是将光纤互连的关键设备，其中连接器端面形状的设计和制造对光信号传输的质量和稳定性起着至关重要的作用。
光纤连接器的端面形状是指连接器端面的几何形状和外形特征，它既决定了连接器和光纤之间的接触质量，还影响了信号的传输损耗和插拔回复性能。
在光纤连接器端面形状的设计中，需要考虑多个因素，如光纤的折射率、接口的匹配度以及连接器端面的精度要求。
基于这些考虑因素，光纤连接器的端面形状得以分类。
常见的光纤连接器端面形状包括：PC（物理连接）端面、UPC（超物理连接）端面和APC（角物理连接）端面。
PC端面是光纤连接器最常见的端面形状之一，其设计原理是通过圆弧面的连接方式来减小插入损耗。
UPC端面则在PC端面的基础上进一步提高了连接质量，通过引入更高的精度和更光滑的表面处理，大大降低了反射损耗。
而APC端面通过斜向倾斜的面使光信号发生反射，进一步降低了反射损耗和信号的回波。
光纤连接器端面形状对光信号传输质量的影响是显著的。
准确的端面形状可以确保连接器与光纤之间的最大光耦合效率，同时减小信号的传输损耗和回波。
因此，在光纤连接器的设计和制造中，端面形状必须被精确地控制和保证，以确保高质量和可靠的光信号传输。
本文将详细探讨光纤连接器端面形状的定义和分类，以及它们对光信号传输的影响。
同时，还将分析影响光纤连接器端面形状的因素，并提出相关结论和建议。
通过对这一关键技术的深入研究，我们可以更好地了解光纤连接器端面形状的重要性，为光纤通信领域的技术发展和应用提供参考和指导。
1.2 文章结构本文将对光纤连接器端面形状进行详细介绍和分析。
首先，在引言部分将给出对光纤连接器端面形状的概述，介绍其基本概念和背景知识。
接着，文章将按照以下顺序展开阐述。
在正文第2.1部分，将详细定义光纤连接器端面形状的概念和特征。
我们将介绍端面形状的定义，包括表面的形貌特征以及其对光纤连接的要求。
同时，我们还会提及一些常见的光纤连接器端面形状术语，以便读者更好地理解。
几种常见的光纤接头(ST,SC,LC,FC)以及PC、APC和UPC的区别一、几种常见的光纤接头(ST,SC,LC,FC)FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多) SC型光纤连接器：连接GBIC光模块或普通光纤收发器的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）光纤适配器PC、APC和UPC区别二、实验室常见的光纤接头主要有FC/PC和FC/APC两种。
这里的FC指的是ferrule contactor,是钢制的金属套筒（光纤连接器与电缆连接器的一个区别就是金属质地，电缆连接器多采用铜质，为的是导电性好；而光纤连接器没有导电一说，另外铜既软又贵还生锈）。
对于都是金属的连接器而已，常忽略这两个缩写。
如FC/PC我们可以约定俗成称为PC，而APC则指的是FC/APC。
PC指的是紧密接触（physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC 和APC。
SPC指的是super physical contact, UPC指的是ultra physical contact。
PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。
不同的连接器原则上不能混接，但PC, SPC和UPC的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。
常用光纤接口类型图表
一、FC：常见的圆形,带螺纹光纤接头
二、ST：卡接式圆形光纤接头
三、SC：方型光纤接头
四、ＭＴ－ＲＪ：方型、一头双纤、收发一体
五、LC：收发分离结构,一个LC型光接口需要配置两根光纤
光纤端面类型：
PC：微凸球面研磨抛光
APC：呈8度角并作微凸球面研磨抛光
常见光纤接头：
SC/PC：方型光纤接头/微凸球面研磨抛光
SC/APC：方型光纤接头/面呈8度角并作微凸球面研磨抛光FC/PC：圆形光纤接头/微凸球面研磨抛光
FC/APC：圆形光纤接头/面呈8度角并作微凸球面研磨抛光
法兰盘类型
常见法兰盘类型
一、FC型法兰盘：
二、单SC型法兰盘：
三、SC-FC转换器：。
