微波暗室设计要求说明
1、主要用途：
模拟自由空间，主要用于天线远、近场测试、分1m法、3m法或10m法。
根据具体使用要求还可定制各种非标暗室。
2、性能指标：
频率范围：30MHz～18GHz
（一）吸波材料反射损耗：30MHz～18GHz≥15dB
（吸波材料采用复合吸波
磁场14KHz≥75dB150KHz≥100dB
电场200KHz ～50MHz≥110dB
平面波50MHz ～1GHz≥100dB
1GHz ～10GHz≥100dB
微波
10GHz ～ 18GHz≥90dB
测试方法按GB12190-90标准
微波暗室内景
（三）归一化场地衰减±4dB，场均匀性0～6dB，多径损耗均匀性±0.25dB内。
3、结构组成：
（一）屏蔽室：
屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。
根据用户要求，屏蔽壳体可采用焊接式或拼装式结构均可。
（二）吸波材料：
1、单层铁氧体片：工作频率范围30MHz～1000MHz。
2、锥形含碳海绵吸波材料：锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成，具有较好的阻燃特性。
（三）其它：主要有信号传输板、转台、天线、监控系统等。

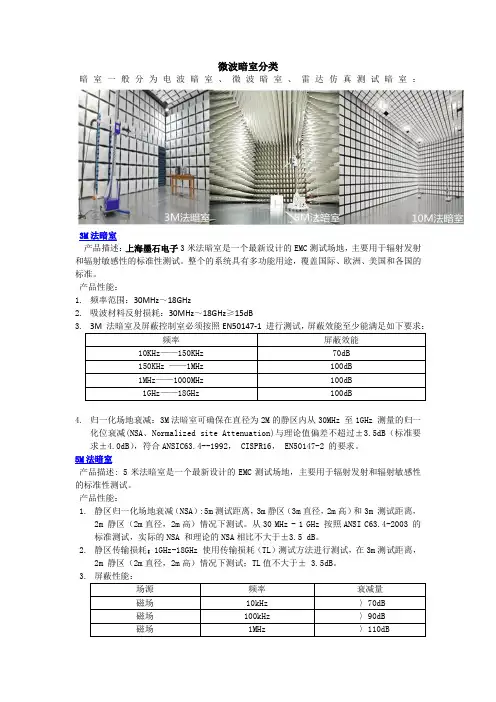

微波暗室分类暗室一般分为电波暗室、微波暗室、雷达仿真测试暗室：3M法暗室产品描述：上海墨石电子3米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
整个的系统具有多功能用途，覆盖国际、欧洲、美国和各国的标准。
产品性能：1.频率范围：30MHz～18GHz2.吸波材料反射损耗：30MHz～18GHz≥15dB3.3M 法暗室及屏蔽控制室必须按照EN50147-1 进行测试，屏蔽效能至少能满足如下要求：4.归一化场地衰减：3M法暗室可确保在直径为2M的静区内从30MHz 至1GHz 测量的归一化位衰减(NSA、Normalized site Attenuation)与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSIC63.4--1992， CISPR16， EN50147-2 的要求。
5M法暗室产品描述:5米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
产品性能：和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
产品性能：2. 按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减 (NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz 和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、 GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。
3. 按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz和18GHz三点以低于3v/m进行测试。
紧缩场暗室尺寸计算摘要：一、紧缩场暗室简介二、紧缩场暗室的尺寸计算方法三、紧缩场暗室的设计要点四、紧缩场暗室的应用领域五、结论正文：一、紧缩场暗室简介紧缩场暗室，又称为微波暗室，是一种用于微波测量和研究的特殊实验室。
它的主要功能是通过对电磁波的传播和反射进行精确控制，为微波器件、系统和应用提供可靠的测试环境。
紧缩场暗室可以帮助研究人员在微波领域进行更加精确和高效的测量和实验，对推动微波技术的发展具有重要意义。
二、紧缩场暗室的尺寸计算方法紧缩场暗室的尺寸计算主要包括暗室长度、宽度和高度的确定。
在计算暗室尺寸时，需要考虑以下几个因素：1.波长：根据微波波段的波长，确定暗室的最小尺寸。
一般来说，暗室的长度至少应为微波波段的波长的两倍，以确保能够形成稳定的紧缩场。
2.测试设备：根据测试设备的尺寸和布局，确定暗室的宽度和高度。
暗室的宽度应至少等于测试设备的最大尺寸，以便能够容纳测试设备。
暗室的高度应根据测试设备的高度和实际需求进行确定。
3.静区：静区是指在暗室中能够达到精确测量结果的区域。
静区的大小和位置取决于暗室的尺寸和形状。
在计算暗室尺寸时，需要确保静区的大小和位置满足实际需求。
三、紧缩场暗室的设计要点在设计紧缩场暗室时，需要注意以下几个方面：1.暗室材料：暗室的材料应具有良好的吸波性能，以减小电磁波的反射和泄漏。
常用的暗室材料包括硬质泡沫、空心角锥吸波材料和石墨烯吸波材料等。
2.暗室布局：暗室的布局应合理，以确保微波器件、系统和应用在暗室中能够得到有效的测试。
暗室的布局应根据实际需求进行设计，包括暗室的门、窗、通风口和测试设备的摆放等。
3.静区位置：静区位置的选择应根据暗室的尺寸和形状进行优化，以确保静区的性能满足实际需求。
在设计静区时，需要考虑静区的大小、形状和位置等因素。
四、紧缩场暗室的应用领域紧缩场暗室广泛应用于微波领域的科研、生产和测试等方面。
具体应用领域包括：1.微波器件测试：紧缩场暗室可以用于测试微波天线、滤波器、振荡器等器件的性能参数。
微波暗室的原理应用1. 简介微波暗室是一种用于测试和研究微波器件和系统的设备。
它利用避免和抑制外界电磁波干扰的方式，提供一个稳定、精确的微波环境。
本文将介绍微波暗室的原理和应用。
2. 微波暗室的原理微波暗室的原理主要包括以下几个方面：2.1 金属屏蔽微波暗室采用金属建筑物或金属盒子作为外壳，金属可以起到屏蔽外界电磁波干扰的作用。
金属的导电性和反射性使得它能够将电磁波从外部环境中隔离出来，保证测试环境的稳定性。
2.2 消除反射为了尽可能消除电磁波的反射，微波暗室内的墙壁和地板都是采用特殊的材料制成的。
这些材料具有吸收和散射电磁波的性质，可以有效地降低反射。
一般情况下，微波暗室的内壁都被涂覆上一层吸波材料，如吸波涂料或吸波砖。
2.3 隔离干扰源微波暗室还需要隔离和屏蔽来自外界的电磁波干扰源，以确保测试结果的准确性。
为此，微波暗室通常设置有屏蔽门和屏蔽窗等装置，能够有效地阻挡外部电磁波的进入。
3. 微波暗室的应用微波暗室由于其良好的防护效果和稳定的测试环境，在许多应用领域发挥着重要的作用。
下面列举了一些微波暗室的应用场景：3.1 微波器件测试微波暗室被广泛应用于微波器件的测试和性能评估。
在微波暗室中，可以消除外界电磁干扰对测试结果的影响，保证测试的准确性。
微波暗室还能提供一个可控的测试环境，可以模拟各种不同的试验条件。
3.2 无线电频谱分析微波暗室也可用于无线电频谱分析。
在频谱分析中，需要避免外界电磁波对测试结果的影响，以获得准确的频谱数据。
微波暗室提供了一个屏蔽的环境，可以有效地减少外界干扰，提高频谱分析的精度。
3.3 射频电磁兼容性测试微波暗室还可以用于射频电磁兼容性测试。
在电磁兼容性测试中，需要评估电子设备对外界电磁干扰的敏感程度。
微波暗室提供了一个屏蔽的环境，可以模拟真实的电磁环境，对电子设备进行充分的测试和验证。
3.4 无线通信系统研究在无线通信系统的研究中，微波暗室也发挥着重要的作用。
在微波暗室中，可以模拟复杂的无线信道环境，研究和评估无线通信系统的性能。
