《预应力张拉》课件一、引言预应力张拉技术是一种广泛应用于土木工程领域的重要技术，其原理是在混凝土结构施工过程中，预先对钢筋进行拉伸，使其产生预应力，从而提高结构的承载能力和抗裂性能。

本课件旨在介绍预应力张拉的基本原理、工艺流程、施工要点及质量控制等方面，帮助读者全面了解预应力张拉技术。

二、预应力张拉的基本原理1. 预应力混凝土的概念（1）提高结构的承载能力：预应力混凝土结构中的预应力钢筋能够在混凝土承受荷载之前预先承担一部分荷载，从而提高结构的承载能力。

（2）改善结构的抗裂性能：预应力混凝土结构中的预应力钢筋能够抵消一部分由于外部荷载产生的拉应力，从而降低混凝土的开裂风险。

（3）节省材料：预应力混凝土结构中的预应力钢筋能够充分利用高强度钢材的性能，从而减小钢筋用量，降低结构自重。

2. 预应力张拉的基本原理预应力张拉是指在预应力混凝土结构施工过程中，通过对钢筋进行拉伸，使钢筋产生预应力，从而在混凝土中形成预压应力的一种技术。

预应力张拉的基本原理如下：（1）拉伸钢筋：在混凝土浇筑前，将钢筋拉伸至一定长度，使钢筋产生预应力。

（2）锚固钢筋：将拉伸后的钢筋锚固在混凝土中，使钢筋保持预应力状态。

（3）施加外部荷载：在混凝土结构承受外部荷载时，预应力钢筋产生的预压应力能够抵消一部分拉应力，从而提高结构的承载能力和抗裂性能。

三、预应力张拉的工艺流程1. 钢筋加工：根据设计要求，将钢筋加工成所需的形状和尺寸。

2. 钢筋锚固：将加工好的钢筋锚固在混凝土中，确保钢筋在张拉过程中不会滑动。

3. 张拉设备准备：根据预应力钢筋的直径和强度，选择合适的张拉设备，并检查设备是否正常。

4. 张拉：按照设计要求，对钢筋进行拉伸，使钢筋产生预应力。

5. 锚固：将张拉后的钢筋锚固在混凝土中，保持预应力状态。

6. 补偿收缩：在张拉过程中，混凝土会产生收缩，需要进行补偿收缩处理，确保预应力效果。

7. 混凝土浇筑：在预应力钢筋张拉和锚固完成后，进行混凝土浇筑。

4.5.1 张拉准备张拉前充分做好准备工作，其内容包括：1 张拉作业平台的搭设。

搭设平台要绑扎牢固、影响张拉的排架杆件要移除、手动葫芦移动千斤顶的杆（扣）件要加固牢靠。

2 张拉时的工机具。

包括压力表、千斤顶、限位板、油泵、游标卡尺、工具锚、扳手、手锤等等张拉时必须的工机具齐全、完好情况。

3 张拉中的各种合格证、文件等。

包括锚夹具合格证、张拉机具已配套标定的证明文件等。

4 各级张拉时千斤顶相对应压力表读数计算。

根据已配套标定的证明文件，千斤顶与油表之间关系方程为（校验日期2010年3月12日）：P=0.0221F-1.33 （2）R2=0.9999 （3）式中：P—油表读数,MPa；F—压力机读数,kN。

5 钢绞线理论伸长值的计算。

预应力锚索张拉理论伸长值按下式计算:△L=PL/EA （4）式中:△L—理论伸长值,mm；L—张拉段长,m；F—张拉力,kN；E—钢绞线弹性模量,MPa；A—绞线截面积,mm2。

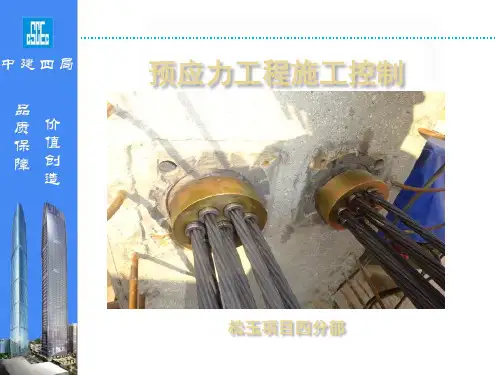

4.5.2 张拉实施张拉前检查油泵及锚具的安装情况，手动葫芦不能拉的过紧，避免千斤顶与锚垫板紧贴不密。

夹片安装要平整，由于锚具摩阻不同或锚具安装工艺上的问题，致使夹片在张拉过程中不能平齐跟进，出现错牙。

这时夹片对钢绞线的咬合面积及咬合力减小，致使锚索的张拉效果受到一定的影响，所以锚索张拉中夹片安装时要注意错牙不能过大。

张拉机具安装到位后可进行张拉，根据率定报告中的数值计算出与锚索各级张拉力相对应的压力表度数，通过控制油泵压力表度数实现千斤顶对锚索的各级张拉力。

预紧张拉和整束张拉中的千斤顶和压力表必须按率定报告配套使用。

单根张拉使用YCW20穿心式千斤顶，预紧力为0.05σcon（δcon为设计张拉吨位），使各根钢绞线初始应力均匀，顺序按照先中间后周边、对称均衡的原则，预紧过程中特别注意不可遗漏，钢绞线全部预紧完后，即可进行整束张拉。

整束张拉采用YCW250G千斤顶及ZB4－500型电动油泵。

整束张拉按0-0.25δcon-0.5δcon-0.75δcon-1.0δcon-1.1δcon分级加载方式进行，张拉达到分级张拉吨位时，持荷稳定3min，达到设计吨位的110%时，持荷稳定20min，后锁定。
