电控柴油机故障诊断步骤2011-09-20 10:45:59| 分类：维修精华| 标签：|字号大中小订阅电控燃油喷射发动机的故障诊断步骤一、注意事项1、禁止使用大功率仪器，避免对电控单元产生无线电干扰。
2、在拆除蓄电池的搭铁线前，先读取ECU 中的故障代码。
3、检修燃油系统时，先对油路进行卸压。
4、在拆卸和插接线路或元件连接器之前，点火开关一定要置于“ON”位。
二、诊断步骤以供给系统出现故障为例，应先利用油压表检查系统油压，电喷发动机系统油压一般为0.25MPa，如油压低于规定值，先检查油泵、油压调节器和管路是否工作不良。
对电控系统故障按下述步骤检查：故障码检查清除症状确认故障码再检症状状况显示故障码症状有同一故障码故障码所指电路故障依然存在显示正常码故障不在故障指电路，在另故障点症状没显示正常码第一次显示故障码是历史纪录显示正常码症状有显示正常码故障不在诊断电路中，但存在症状没显示正常码故障不在诊断电路中，已消除1.静态模式读取和清除故障码。
2.症状确认。
3.症状模拟。
4.动态故障代码检查。
5.电路检查。
6.部件检查。
7.调整、设定、激活或维修。
8.试车检验。
电控燃油喷射发动机故障自诊断一、自诊断系统的功能现代汽车的电控系统都配备有自诊断系统，ECU的自诊断系统主要用于检测电子控制系统各部件的工作情况。
自诊断系统具有以下功能：①检测电子控制系统的故障。
②将故障代码存储在ECU的存储单元中。
③提示驾驶员ECU已检测到故障，应谨慎驾驶。
④启用故障保护功能，确保车辆安全运行。
⑤协助维修人员查找故障，为故障诊断提供信息。
二、故障代码的读取与清除方法1、准备工作：①拉紧驻车制动，变速器置于空挡。
②用直观检查法对发动机控制系统进行全面检查。
③检查蓄电池电压，电压值应在11V以上。
④启动发动机，怠速运转，使发动机达到正常工作温度。
⑤关闭所有电控系统和辅助设备。
⑥检查发动机故障指示灯是否正常。
2、故障代码的读取与清除方法：①静态读码的方法。
柴油发动机后处理系统故障诊断思路分析柴油发动机后处理系统是指对柴油发动机排放的废气进行处理，以降低对环境的污染。
后处理系统一般包括颗粒捕集器（DPF）、尿素尾气处理系统（SCR）和氮氧化物储存还原器（NSC）等组件。
当后处理系统出现故障时，会影响发动机的性能和排放，并可能导致发动机运行不稳定、动力下降、故障灯亮等问题。
对柴油发动机后处理系统的故障进行准确的诊断是非常重要的。
在对柴油发动机后处理系统故障进行诊断时，可以采用以下思路：1. 故障信息获取：通过读取故障码和故障指示灯等方式获取发动机和后处理系统的故障信息。
这些信息可以提供一些线索，帮助确定故障的范围和方向。
2. 故障现象判断：根据驾驶员和车辆操作员的描述，结合故障码和故障指示灯的信息，判断故障的具体现象和表现形式。
比如发动机动力下降、尾气异常等情况。
3. 故障原因分析：根据故障现象，对可能导致故障的原因进行分析。
比如根据故障码的定义，判断是否存在传感器故障、执行器故障、线路故障等。
4. 故障点确定：结合故障现象和故障原因分析的结果，确定可能存在故障的部件或组件。
比如可能存在颗粒捕集器堵塞、尿素喷射泵故障等。
5. 故障模式验证：通过对故障点进行检查、测试和验证，确定是否符合故障模式。
比如对颗粒捕集器进行测量，判断是否达到厂商设定的阻塞程度。
6. 故障解决方法确定：根据故障点的具体情况，确定相应的故障解决方法。
比如清洗颗粒捕集器、更换尿素喷射泵等。
7. 故障修复验证：在进行故障修复后，再次对故障点进行检查、测试和验证，以确认故障是否得到解决。
比如再次对颗粒捕集器进行测量，确认阻塞程度是否下降。
需要注意的是，在进行柴油发动机后处理系统故障诊断时，需要根据具体的故障现象、故障码、故障指示灯等信息进行综合判断和分析，不能片面地对单一的信息或现象进行诊断，需要综合利用各种故障信息和手段，以提高诊断的准确性。
也需要根据车辆厂家的技术资料和维修手册的指导，以确保诊断和修复的正确性和安全性。

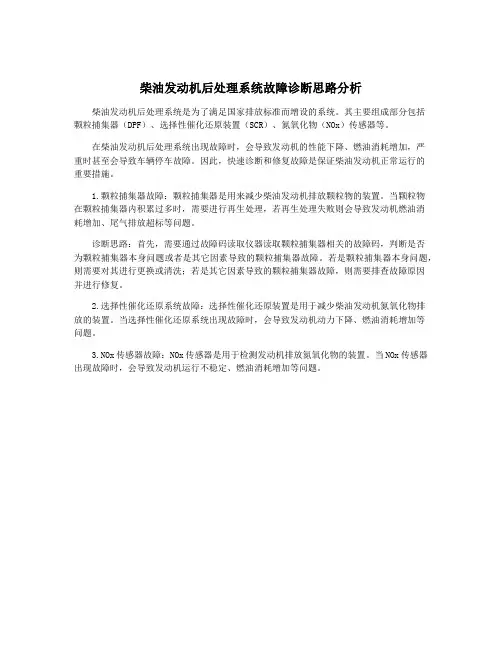

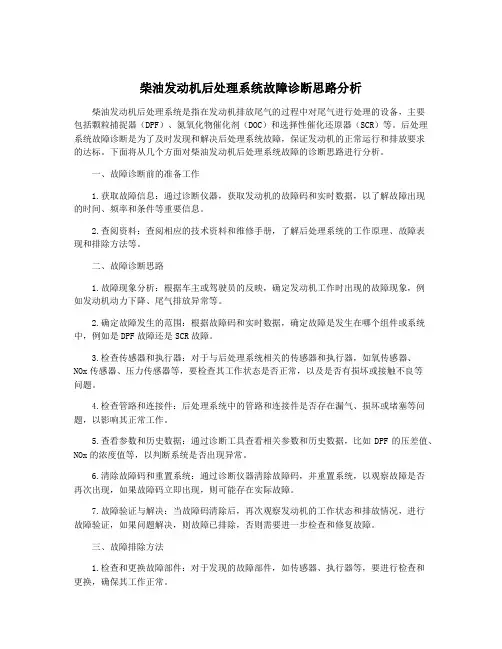

柴油发动机后处理系统故障诊断思路分析
柴油发动机后处理系统是为了满足国家排放标准而增设的系统。
其主要组成部分包括
颗粒捕集器（DPF）、选择性催化还原装置（SCR）、氮氧化物（NOx）传感器等。
在柴油发动机后处理系统出现故障时，会导致发动机的性能下降、燃油消耗增加，严
重时甚至会导致车辆停车故障。
因此，快速诊断和修复故障是保证柴油发动机正常运行的
重要措施。
1.颗粒捕集器故障：颗粒捕集器是用来减少柴油发动机排放颗粒物的装置。
当颗粒物
在颗粒捕集器内积累过多时，需要进行再生处理，若再生处理失败则会导致发动机燃油消
耗增加、尾气排放超标等问题。
诊断思路：首先，需要通过故障码读取仪器读取颗粒捕集器相关的故障码，判断是否
为颗粒捕集器本身问题或者是其它因素导致的颗粒捕集器故障。
若是颗粒捕集器本身问题，则需要对其进行更换或清洗；若是其它因素导致的颗粒捕集器故障，则需要排查故障原因
并进行修复。
2.选择性催化还原系统故障：选择性催化还原装置是用于减少柴油发动机氮氧化物排
放的装置。
当选择性催化还原系统出现故障时，会导致发动机动力下降、燃油消耗增加等
问题。
3.NOx传感器故障：NOx传感器是用于检测发动机排放氮氧化物的装置。
当NOx传感器出现故障时，会导致发动机运行不稳定、燃油消耗增加等问题。
6. 常规故障模式及处理措施6.1 发动机无法起动使用诊断仪检查故障码，按故障码排查故障。
◆起动机不工作：BOSCH系统国IV系列柴油机起动机由ECU控制，正常工作时，钥匙开关给ECU起动信号，ECU 输出一个电流驱动起动继电器，继电器接通后带动起动机运转。
FEUP系统国IV发动机起动机由钥匙直接控制，正常工作时，点火钥匙输出一个电流驱动起动继电器，继电器接通后带动起动机运转。
检查以下几个要素：空档开关、起动继电器、ECU供电、蓄电池、相关线束、车下停车开关等。
✦检查是否挂在空档位置起车前，首先检查档位手柄是否挂在空档位置。
✦检查空档开关及接线是否完好，试着使用紧急起动（点火开关持续按下10S以上）对于起动机受ECU控制的发动机，起动时ECU先根据空档开关传来的信号判断是否挂在空档位置。
当空档开关损坏或接线连接不良时，ECU接收不到空档信号，起动机是不工作的。
紧急起动：ECU若检测不到空档信号，持续按下起动开关超过10S，ECU将强制驱动起动机进行起动。
✦检查ECU是否上电工作钥匙旋到ON档，检查仪表故障灯/OBD灯是否自检；若不自检，检查ECU的各保险与供电/地线束等是否正常。
✦检查车下停车开关的位置（为选装功能，部分车型装配，应处于断开状态）车下停车开关为自复位式，检查该开关是否正常，是否处于断开位置。
✦检查电瓶电压是否过低，以致不能带动起动机电池电压一般要高于24V，若太低则不能带动起动机，用万用表量取蓄电池的电压确认是否电量不足。
✦检查发动机/蓄电池的负极连接线是否良好接线是否有松动等接触不良情况，检查接线柱表明氧化物是否太多。
✦起动机继电器及接线是否完好检查起动继电器是否良好，接线是否有松动等接触不良情况，检查接线柱表明氧化物是否太多。
✦检查起动机是否烧坏用万用表检查起动继电器是否正常。
✦点火开关是否损坏将点火开关旋至ON档，看仪表等是否点亮；将点火开关旋至起动档，检查起动机控制线是否有电压输出。
电控燃油喷射系统喷油器故障的检测诊断电控燃油喷射系统喷油器故障的检测诊断电控燃油喷射系统喷油器故障的检测诊断李东江(这是李东江老师写的技术文章，来自互连网，文章非常好，现推荐给大家共同学习好的诊断方法，衷心感谢李东江老师的创作)1）喷油器易损故障的类型及原因电控燃油喷射系统喷油器易损故障可分为机械故障和电路故障两种。
①机械故障机械故障表现为喷油器由于粘滞、堵塞、泄漏而引起机械动作失效，造成发动机的运转出现损坏性工况，严重影响汽车的正常使用。
a.喷油器粘滞。
该故障是在发动机ECU发出喷油信号，喷油器的电磁线圈通电后产生磁吸力，由于针阀与阀座的间隙被残存的粘胶物阻塞，致使吸动柱塞升起的动作发涩，达不到规定的针阀开启速度，影响正常的喷油量。
喷油器发生粘滞故障后，发动机出现怠速不稳、起动困难、加速性能变差等症状。
产生喷油器粘滞的主要原因是使用了劣质汽油而引起的。
劣质汽油中的石腊和胶质，将会短期内引起喷油器粘滞，造成发动机早期故障发生。
b.喷油器堵塞。
该故障可分为内部堵塞和外部堵塞两种状况。
内部堵塞原因是汽油中混入杂质和污物堵塞喷油器内部的运动间隙，使喷油器机械动作失效。
外部堵塞原因是喷油器外部的喷射口被积碳和污物堵塞，造成喷油器喷射工作失效。
喷油器发生堵塞故障后，发动机起动困难、运转不稳、怠速熄火、加速性能变差，甚至造成发动机喘抖，导致机件异常磨损情况恶化。
由于喷油器堵塞的程度不同，堵塞的状况不同，发动机出现早期故障的症状也不同。
c.喷油器泄漏。
该故障可分为内部泄漏和外部泄漏两种状况。
内部泄漏的原因是喷油器在使用中早期磨损，造成喷油器在压力油路的施压状态下，不断向进气歧管内泄漏汽油。
外部泄漏的泄漏部位在喷油器和压力油管连接处，汽油泄漏在进气歧管外部，油滴在气缸体上，遇热后在发动机罩内蒸发，一旦出现电路漏电火花，随时都会引起火灾。
当喷油器发生内部泄漏后，发动机耗油量明显增加，而且发动机动力性变差，排气HC值增高。
DTS维修案例潍柴国四SCR后处理常见故障及排除方法第一章概述1.1 SCR后处理概述发动机满足国IV排放有多种技术手段，潍柴动力率先采用了更先进的德国BOSCH（博世）电控高压共轨系统+SCR后处理系统。
与EGR技术对比如图1所示，具有可靠性高、经济性好，安全、舒适，而且具有智能化的特点，同时可以达到国Ⅴ排放标准的要求，并全面满足OBD法规要求，更环保。
图1 SCR与EGR路线对比1.2 SCR后处理原理SCR的原理为将尿素水解为氨气，氨气和废气中的NOx反应生成氮气和水，达到只选择NOx进行催化还原的目的，所以叫选择性催化还原。
尿素水解为氨气：（尿素喷射系统）(NH2)2CO + H2O → 2NH3 + CO2 (要求温度200℃以上)SCR后处理反应：（SCR催化转化器）NO + NO2 + 2NH3 → 2N2 + 3H2O4NO + O2 + 4NH3 → 4N2 + 6H2O2NO2 + O2 + 4NH3 → 3N2 + 6H2O1.3 SCR后处理组成SCR后处理系统如图2所示，其中红色线表示发动机水管，用来冷却喷嘴和尿素箱，蓝色线表示尿素管，分别为吸液管、喷射管、回流管。
SCR后处理系统部件包括：尿素控制单元，作用：系统控制。
尿素泵，作用：尿素压力建立，内部有加热器对尿素泵加热。
尿素喷嘴，作用：尿素喷射。
SCR排气连接管，作用：喷嘴装在该管上，在管内完成大部分的尿素水解。
尿素箱总成，作用：尿素溶液存贮，内有循环水路对尿素箱加热。
尿素液力管路，作用：尿素溶液传输，内部有加热电阻对尿素管加热。
电气连接，作用：控制、故障诊断。
SCR催化转化器，作用：NOx催化反应。
NOx传感器，作用：NOx信号测量，故障诊断。
其他传感器，作用：信号测量、故障诊断。
图2 SCR后处理系统部件蓝擎国IV系列柴油机按照欧洲研发流程开发，采用国际先进的铸造、加工、装配设备和工艺，配套零部件采取全球供应链采购模式，经过了充分的产品验证才推向市场，保证了产品的优秀品质。

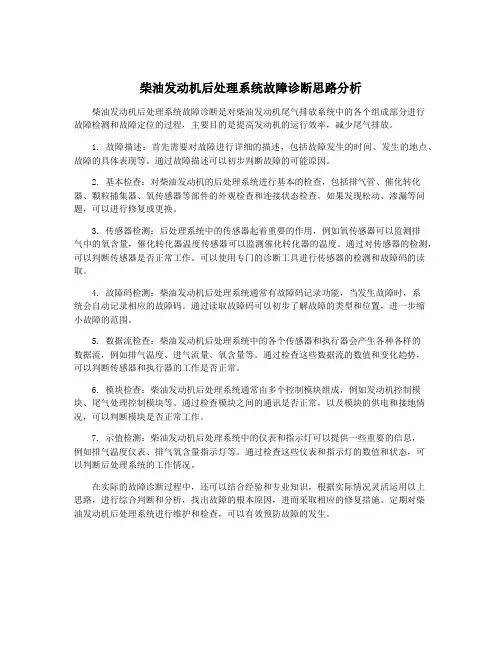

柴油发动机后处理系统故障诊断思路分析柴油发动机后处理系统故障诊断是对柴油发动机尾气排放系统中的各个组成部分进行故障检测和故障定位的过程，主要目的是提高发动机的运行效率，减少尾气排放。
1. 故障描述：首先需要对故障进行详细的描述，包括故障发生的时间、发生的地点、故障的具体表现等。
通过故障描述可以初步判断故障的可能原因。
2. 基本检查：对柴油发动机的后处理系统进行基本的检查，包括排气管、催化转化器、颗粒捕集器、氧传感器等部件的外观检查和连接状态检查。
如果发现松动、渗漏等问题，可以进行修复或更换。
3. 传感器检测：后处理系统中的传感器起着重要的作用，例如氧传感器可以监测排气中的氧含量，催化转化器温度传感器可以监测催化转化器的温度。
通过对传感器的检测，可以判断传感器是否正常工作。
可以使用专门的诊断工具进行传感器的检测和故障码的读取。
4. 故障码检测：柴油发动机后处理系统通常有故障码记录功能，当发生故障时，系统会自动记录相应的故障码。
通过读取故障码可以初步了解故障的类型和位置，进一步缩小故障的范围。
5. 数据流检查：柴油发动机后处理系统中的各个传感器和执行器会产生各种各样的数据流，例如排气温度、进气流量、氧含量等。
通过检查这些数据流的数值和变化趋势，可以判断传感器和执行器的工作是否正常。
6. 模块检查：柴油发动机后处理系统通常由多个控制模块组成，例如发动机控制模块、尾气处理控制模块等。
通过检查模块之间的通讯是否正常，以及模块的供电和接地情况，可以判断模块是否正常工作。
7. 示值检测：柴油发动机后处理系统中的仪表和指示灯可以提供一些重要的信息，例如排气温度仪表、排气氧含量指示灯等。
通过检查这些仪表和指示灯的数值和状态，可以判断后处理系统的工作情况。
在实际的故障诊断过程中，还可以结合经验和专业知识，根据实际情况灵活运用以上思路，进行综合判断和分析，找出故障的根本原因，进而采取相应的修复措施。
定期对柴油发动机后处理系统进行维护和检查，可以有效预防故障的发生。
