精选插件基础知识培训讲义(ppt)

格式：ppt
大小：8.65 MB
文档页数：30

下载文档原格式

员工插件培训资料

电位器
微调电阻
二﹑电容(CAPACITANCE)
1﹑电容简介
电容是一种储能元件﹐在电路应用中作隔直流﹑通交流及旁路﹐ 滤波和耦合﹑采样保护等作用﹒在电路中的符合是C﹒
2﹑电容的单位
电容的单位是法拉( F ).
1F=103mF=106uF=109nF=1012pF 3﹑电容的分类
我们公司常见的有电解电容、陶瓷电容、涤纶电容和CBB电容等﹒ 电解电容有极性及耐压值标示. 陶瓷电容、涤纶电容和CBB电容无极性.
2、二极管
负极
负极
标记负极负极标记负极
标记负极负极标记负极
负极标记负极
八﹑有方向性元件
一﹑排插座、二极管、电解电容、三极管、IC等元件是有方向性﹒ 如下图﹒ 3、电解电容、三极管、IC 缺口丝印缺口元件标记
三极管
丝印标记
九﹑插件的注意事项
1、作业时必须佩戴好静电手环和橡胶手指套;离线接触PCB时要佩戴好静电手套。 2、所有元器件盒必须排放整齐，严禁元器件散落在流水线上或掉落在地上。 3、作业前必须核对好物料，作业时养成自互检的好习惯。并依要求做好首件。 4、插件时需遵循左手插本道工序电路板上元件排布靠左的的元件，右手插本道工序电路板上元件靠右的元件的方法。 5、整个PCB板需手工插入元件的插入顺序的设计应根据元件的外形尺寸和形状等，按由矮到高、由小到大的顺序编排，如图所示。
三﹑电感(INDUCTANCE)
1﹑电感简介
电感能储存能量,在电路中作通直流﹑隔交流﹐高频滤波﹐ 振荡等作用﹒无极性﹒在电路中用 L 表示﹒
2﹑单位﹔亨利( H ) 1H = 1000mH 1mH = 1000uH
3﹑变压器也属于电感类﹒它有次级和初级之分﹒

29_插件基础知识培训电子

四、插件检验原则
4.1元器件插件检验原则
插件类型接受等级图示和阐明
原则
元件间旳距离
可接受
最佳: 在PCBA板上，两个或以上踝露金属元件间旳距离要 D≥2.0mm。
可接受: 在PCBA板上，两个或以上踝露金属元件旳距离最小D≥1.6mm。
四、插件检验原则
4.1元器件插件检验原则
插件类型接受等级图示和阐明
插件类型接受等级图示和阐明
卧式零件插件旳高度与倾斜
不可接受
立式元件浮件
原则
四、插件检验原则
4.1元器件插件检验原则
插件类型接受等级图示和阐明
可接受
立式元件浮件
不可接受
四、插件检验原则
4.1元器件插件检验原则
插件类型接受等级图示和阐明
原则
机构元件浮件
可接受
四、插件检验原则
4.1元器件插件检验原则
元件间旳距离
不可接受
特殊元件引脚旳电气保护
原则
在PCBA板上，两个或以上踝露金属元件间旳距离 D<1.6mm。
最佳: 元件引脚弯曲部分有保护套，垂直或水平部分如跨过导体需有保护套且保护套距离插孔之间距离 A为。
四、插件检验原则
4.1元器件插件检验原则
插件类型接受等级图示和阐明
可接受
特殊元件引脚旳电气保护
不可接受
可接受: 保护套可起到预防短路作用，引脚上无保护套时，引脚所跨过旳导体之间旳距离 B≥0.5mm。
保护套损坏或 A>2.0mm时，不能起到预防短路作用或引脚上无保护套时，或引脚所跨过旳导体之间距离B<0.5mm。

插件基础知识培训PPT课件

P N
发射极(E)
电流
集电极(C)
高电平
P
可以简单N认为其内部是由两个二极管组成,但其作用P 不止两个二管这么简单。
低电平
(七)继电器（RL）
1、代号：RL 2、作用：弱电控制强电 3、控制电压分：6V、9V、12V、24V 4、输出电流：5A、7A、10A 5、温度：85℃、105℃ 6、控制输出端有常闭与常开
外观检查
作业员目视检查自动外观检查机
显微镜组织检查
检查
内部检查
破坏检查
根据各机种分析检查机械的破坏检查Ｘ线透视装轩检查
非破坏检查
超音波探伤检查
激光照射型接合部检查
电源检查
送焊剂使之结合
金属
焊剂（焊接）
焊接（接焊剂）的目的
・电气连接：连接两个金属使之导通・机械连接：连接两个金属固定位置・密封效果：防止接合部进入水、空气、油等
・防锈效果：镀锡达到金属表面防锈效果・浸润效果：在金属表面上涂上镀锡或锡层，提高浸
润性。
焊接方法的特征
焊接方法中有以下优点
・作业性…………低成本，容易・部品替换…修理性・部品的安全性…低温，短时间・统括多点，大量接续
３．降低表面扩张力作用：降低焊锡的表面扩张力，促进浸润
烙铁的构造
发热芯
温度感应器
导线
烙铁头套管
管座
电源线
发热部：因为在优质的热效率和绝缘性的陶瓷板上印刷了电阻材料，所以在通过电流时会发热
烙铁尖：发热部处发出的热量传送于焊接结合部，使用良好的导热铜管座部：手拿取部位必须使用不发热材质，且形状容易拿取和坚固电源线：柔软轻便，能和烙铁取得平衡
助焊剂作用：

插件知识培训教材

插件零件认识及插件方向
插件方向
插件段工艺流程插件零件认识及插件方向插件方式
插件原则
插件方式
插件方式
插件方式
插件方式
插件方式
插件方式
插件方式
插件段工艺流程插件零件认识及插件方向
插件原则
2.IC
插件零件认识及插件方向
3.二极管在PCB标示符号为：D 本体正，负极与PCB正，负极一致插件负极
正极
负极
正极负极
卧式
正极立式
插件零件认识及插件方向
4.发光二极管发光二极管也就是我们所说的LED灯. 插件时发光二极管长脚为正极，短脚为负极．若经过加工切脚后的极性辨识为灯内的金属片小片为正极，大片为负极．在PCB上标识为：LED…
插件段工艺流程插件零件认识及插件方向插件方式
插件原则
插件段工艺流程插件零件认识及插件方向
插件方式
插件原则
领料预加工切脚整形配料上料插件检查波峰焊接
插件段工艺流程
插件段工艺流程插件零件认识及插件方向插件方式
插件原则
1.三极管
插件零件认识及插件方向
插件零件认识及插件方向
5.电阻
在PCB标示符号为：R 卧式U型插件不分方向，立式F型插件时需本体对准PCB 圆圈处．
插件零件认识及插件方向
6.电容
插件零件认识及插件方向
6.1.电解电容
电解电容本体有白条部分为负极，另一端为正极．插件时对应PCB位置上印白油多部分为负极，未印白油为正极．

精选插件上电子元件极性识别讲义(ppt)

四.插件元器件
4.7.3.色环电感作业
要求：元件务必插到位，避免元件断脚，无极性元件。
正确插法
元
件
务
成型卧式
必
插
到
位
线路板位号
元件脚
错
超高易
误
与其他
插Байду номын сангаас
元件相
法
碰
四.插件元器件
4.8.1. IC（集成电路）
IC 的种类很多，不同系列的IC 其功能是不同的，即使是同一系列的IC，不同的类型其功能也存在很大的差异，所以在使用中要注意对号入座，切不可随意代用。
4.5.1.整流二极管
作用：起到整流的作用，其单向导通性也起到防止反向击穿。
二
极
管
白
色
边
为
负
极
贴片二极管
二极管常用型号： IN4007、FR207、IN5404、 IN5408等
二极管负极标志
二极管为有极性元件，主体上的白色边为负极标志
二极管型号 IN4007
四.插件元器件
4.5.2. 二极管作业
正确插法
错误插法
线路板位号
元件每一只脚必须插到位
元件引脚未插到位
四.插件元器件
4.10.1.变压器
作用：电压变换、电流变换、阻抗变换、隔离等。
机车点火器变压器
三极管极性: b:基极 c:集电极 e:发射极
插件作业时，务必要认清规格型号、极性
四.插件元器件
4.6.3. 三极管作业
要求：有极性元件，插件时不得将极性插错。
线路板位号
正确插法
极性错误
三极管极性插反整机测试时必然造成三极管失效，同时易引起其他元件失效造成死机。

插件知识培训资料

、.二、什么是插件开工前准备与确认三、手法与操作步骤四、不良品的放置五、标示卡的认识六、注意事项七、物料的认识目录一．什么是插件(1) .是将需要手插的元件插在PCB指定的位置上，(2) .根据零件形状、大小、等相关信息，按照SOP插在所对应的位号上。

二. 开工前准备与确认一). 插件前准备事项(1) .带手环并且手环要接触皮肤，不可套在衣袖上，另一端必须连接静电接地线。

(2) .阅读作业指导书(SOP),注意SOP上所标示的颜色与PCB零件面图上的位置，是否对应。

3) . 调整各零件盒于适当之位置二). 插件原则及技巧1. 必须双手交替作业,先右后左。

2. 插件顺序由上到下，零件由小到大，从低到高依SOP规范作业。

3. 针对由固定PIN脚的零件，如DIMM等零件须施一定的力度依SOP 规范先作业,避免折脚。

4. 如有极性的零件须先确认极性后再插入板上。

5. 插零件前后必须严格对照SOF确认其位置，规格，方向才可作业。

6. 零件须插到位,不可有浮高,偏移等现象发生。

7. 插件前确认零件是否损坏,变形,有异物,如有,不得使用。

8. 插件过程中零件掉落须先确认之后方可插入板上。

9. 在补料过程中须严格核对零件之料号。

10. 插件过程中有一定难度须通知领班请相关部门核实原因并解决,作业员不得推拉板。

11. 插完工站规定之零件须确认正确性后方可流板至下一工位。

12. 及时反馈不良并得到有效解决以提咼品质与产量。

三.手法与操作步骤1. 必须双手交替作业，先右后左。

2. 插件顺序由上到下，从右至左；零件由小到大，从低到高四.不良品的放置1、掉在地上的物料必须班长确认后才可使用，放在红色不良防静电盒中，不可私自用料。

2、短脚和加工不良品放在红色防静电物料盒中，以便区分。

3、来料不良放在红色防静电物料盒中，物料员退来料不良。

零件不能擂入PCBIbL 放置呀良物料盒J掉地需件・放置掉地物料盒^ D五•标示卡的认识1、所有来料都有标示卡，物料员上料时必须看清楚物料标示卡。

流体系统PhoenixFD(火凤凰)插件PPT学习课件

23
课上作业：在不看笔记的情况下，尝试制作一段跟流体有关的动画效果，并生成视频预演
24
CRYSTAL EDUCATION
1
2
建筑可视化专业
建筑动画课程
流体系统PhoenixFD（火凤凰）插件
3
流体系统PhoenixFD（火凤凰）插件
流体系统PhoenixFD（火凤凰）插件知识重点：
流体系统PhoenixFD（火凤凰）插件简介 PhoenixFD（火凤凰）操作界面和基本工具介绍模拟区的使用方法流体发射器的使用方法流体面板的使用方法泡沫系统的使用方法重点参数面板介绍基本流体使用流程的范例
PhoenixFD（火凤凰）插件在使用之前要设置系统单位和显示为厘米
12
一、流体系统PhoenixFD（火凤凰）插件基本界面
PhoenixFD（火凤凰）插件模拟区的创建
13
一、流体系统PhoenixFD（火凤凰）插件基本界面
PhoenixFD（火凤凰）插件模拟区的参数面板
14
一、流体系统PhoenixFD（火凤凰）插件基本界面
接下来我们通过几个简单的实例，具体了解一下PhoenixFD（火凤凰）在实际应用中的操作流程
21
认识PhoenixFD（火凤凰）物体属性面板
PhoenixFD（火凤凰）：在选择的物体上右键
22
认识PhoenixFD（火凤凰）物体属性面板
PhoenixFD（火凤凰）：选择此种刚体解算模式，可以大幅提高碰撞解算精度
PhoenixFD（火凤凰）插件模拟区的参数面板中文翻译
15
一、流体系统PhoenixFD（火凤凰）插件基本界面
PhoenixFD（火凤凰）插件模拟区的参数面板

插件基础知识培训

1)表面的清洁
酸化被膜・脏污
清洁的表面
2)适当的加热
烙铁
焊剂
母材
3)适当的焊锡量
适当的焊点
h
29
Ｓn-Ｐb系焊剂的性质和用途
Ｓn和Ｐb在合金化中，提高以下性质１．降低融点，使作业性良好２．机械的性质（强度）良好３．根据界面张力降低来增加焊剂的流动性４．提高酸化防止效果
种类构成(重量%) Ｓn Ｐb
h
10
B.陶瓷电容 C.压敏电阻
脚距有3mm与5mm 如：104-----10 * 104 PF = 0.1 uF
如:TVR 14681
h
11
CY电容
CX电容
(三) . 电感器:
１ . 单位: H (亨利) 常用单位: uH ２ . 代号: L ３ . 电感器种类:见下页
贴片电容
h
12
(四). 二极管:
２．圆角要有光泽、圆滑……扩大和合金层的形成３．焊接要薄，薄得可想象得到线状…………焊接量，浸透４．接合形状的外观上无异常……………外观异常
元件脚直径的５０％以上
θ≦α
θ：接触角 α：圆角终端和元件脚外形端的接触角
α
θ
h
28
良好的焊接作业条件
１．接合金属表面要保持清洁２．焊接的加热条件在适当的温度范围内３．焊剂的供应要适量
插片
晶体二极管可分为开关和稳压
250插片：6.3*0.8、6.3*0.5 187插片：4.8*0.8 、4.8*0.5
直流蜂鸣器交流蜂鸣器
蜂鸣器
三极管
h
20
电流互感器
电源变压器
XH-A系列插座
注意其装插方向

手工插件基本知识培训ppt课件

1 pF=10-6μF=10-9 nF=10-12F。
电容量表示方法有两种：
a、容量大的电容其容量值直接标明,如电解电容、钽电容、金属电容。10μF/50V表示电容量为 10μF，耐压值为50V。
b、容量小的电容其容量值用数字和英文字母表示, 如陶瓷电容、涤纶电容、独石电容。
字母表示法:容量单位字母在两个数字之间，读取时表示单位及小数点；如6n8=6.8nF， 1P2=1.2pF。
第四色环
±5% ±10%
要看出一个电阻的阻值首先要判断该电阻两端的两条色环哪一条为第四条色环，而第四条色环
的颜色只能是金色或银色，它代表电阻值的误差率，误差率指电阻值的允许偏差范围。如果电阻一端有一条色环为金色或银色，则这条色环为第四色环。判断出第四条色环后，另一边开始的色环相应为第一环、第二环、第三环.
密电阻;
①、普通电阻
普通电阻有四条色环，误差率为±5%或±10%；色环的颜色有12种，各条色环在电阻中的位置所代表的数值见表1：表1：
颜色位置
黑棕红橙黄绿蓝紫灰白
金
银
第一色环 0 10 20 30 40 50 60 70 80 90
第二色环 0 1 2 3 4 5 6 7 8 9
第三色环 1 101 102 103 104 105 106 107 108 109 10-1 10-2
要看出一个电阻的阻值首先要判断该电阻两端的两条色环哪一条为第四条色环而第四条色环的颜色只能是金色或银色它代表电阻值的误差率误差率指电阻值的允许偏差范围
手工插件基本知识培训
编写: 日期:2008年1月20日
一、培训目的： 1、提高每位员工的工作能力。使员工了解、掌握与工作有关的知识。 2、提高生产效率，保证机芯插件的质量，降低插件不良率。

DIP插件培训资料解析PPT课件

-
21
焊接及不良品修复
• 烙铁的使用
1.新的铬铁头使用前要先加锡处理，防止铬铁头氧化以及烙铁的延长使用寿命。铬铁使用前要先对铬铁架里的海棉体进行加水，让海棉保持湿润（挤压海棉有水滴下则刚好），防止海棉燃烧。
2.铬铁脏污时，先拿起铬铁在海棉边缘处擦拭，去掉铬铁头的氧化物，然后再使用；铬铁上的锡渣以及脏污，要擦拭到铬铁架的海棉边孔部位，禁止拿铬铁进行甩或敲击等动作。铬铁用完后就要进行加锡防氧化，之后将铬铁放到铬铁架上。
-
19
外观检查
• 外观检查
对流水线上的主板进行目检，将外观制程存在不良的主板打下，记录不良原因后送修。
-
20
焊接及不良品修复
• 不良修复
将外观不良的主板进行修复，维修时要注意烙铁的使用温度和焊接时间以及使用的力度，注意烙铁不要碰到PCB 上的其他地方。
• 焊接
有的零件不可过波峰焊炉，所以只能在炉后进行手工焊接。焊接时要根据WI内容焊接指定的脚位，焊接时需要注意一下几点：焊锡的使用量和焊接的时间，以及焊接后的外观。
3.铬铁的使用温度：有铅焊接温度为330℃±10℃，焊接时间3~5秒；无铅焊接温度为380℃ ±10℃ ，焊接时间 3秒左右。
-
22
焊接及不良品修复
• 手工焊接注意事项
4.手工焊接注意事项 a.烙铁使用前要进行接地，防止漏电情况发生； b.焊接处和人的鼻孔要保持至少为25CM的距离并佩带
口罩； c.佩带静电手环、手套，保证场地的通风； d.助焊剂、清洁剂等使用后要立即盖上瓶盖，防止挥发
• 零件极性的认识
1.贴片电容、电阻、排阻、排容以及插件电阻、陶瓷电容等是没有极性。
贴片电阻

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

特点：具有单向导电性,当两
玻璃状,有极性,注意端电压满足一定条件后,可实
其装插方向.
现反向导电.
(五) 电晶体
如:左侧为3V稳压二极管,当负极电压大于正极电压后,电流方向可从负极流向正极.
１. 代号: Q , TR
A
注意其装插方向
（六）三极管
1、代号：Q
2、功能：放大、开关
3、分类：NPN、PNP
例1). 103--------------10 * 103 PF = 0.01 uF 例2). 104--------------10 * 104 PF = 0.1 uF 3 . 色码之认识:
色码之代号
黑棕红橙黄率蓝紫灰白 0123456789
色码黑棕红橙黄绿
蓝紫灰白
色码代号 0 1 2 3 4 5
精选插件基础知识培训讲义(ppt)

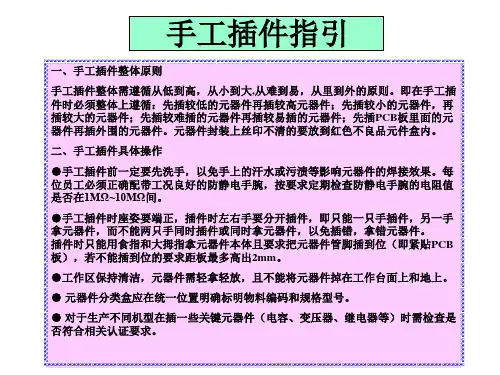

手工插件指引
● 插有极性的元器件（二极管，发光二极管、三极管、电解电容、稳压管等）其方向要与PCB上丝印一致
● 插插座时应把带扣或缺口端与PCB上丝印带扣或缺口方向一致且注意颜色是否与求一致。
● 插线组时需把线组的缺口端与PCB上的丝印一致。
● 插集成电路时要求带圆点端（IC的第一脚）与PCB丝印圆点或丝印1相对应，并且缺口端要与PCB上丝印的缺口对应插入。
P N
发射极(E)
电流
集电极(C)
高电平
P
可以简单N认为其内部是由两个二极管组成,但其作用P 不止两个二管这么简单。
低电平
(七)继电器（RL）
1、代号：RL 2、作用：弱电控制强电 3、控制电压分：6V、9V、12V、24V 4、输出电流：5A、7A、10A 5、温度：85℃、105℃ 6、控制输出端有常闭与常开
● 一些较高的元器件（电解电容、孤立7805等）PCB丝印要求卧倒的一定要卧倒，并要求了解是否有特殊的工艺要求。插聚丙稀电容时带标识的一面需朝外或朝上且插到底。
● 插7805、7812的散热片要尽量垂直于板面。
● 插带引脚的保险丝应插到底紧贴板面，防止其能左右摇动碰到附近元器件。
●插互感器时带有绿色两点应与PCB上带波浪丝印对应插入，另外两脚一般只起固定作用。
电阻的单位换算及重要参数
• 1MΩ=1000KΩ=106Ω • 1KΩ=1000Ω=103Ω • 电阻的三个重要参数： 1、电阻值 2、功率大小 3、阻值误差 • 脚距定义 1、1/6-1/8W：8mm 2、1/4W： 10mm 3、1/2W、1W：15mm 4、2W、3W：20mm
• 色码色之代码号之认识:
4、常用的NPN型：S9013、S9014、S8050、D667C
常用的PNP型：S9012、S9015、S8550
5、放大倍数：
A：6000-600
D：400-1000
三极管工作原理
• NPN
基极(B) 高电平驱动
N
集电极(C)
电流
发射极(E)
PNP
基极(B) 低电平驱动
1 英寸=1000mil=25.4mm
如：223=22*103=22K±5% 2202=220*102=22K±1%
(二) . 电容器: 代号: C
1 . 单位:F (法拉) 常用单位:uF 单位换算: 1F =106 uF (微法拉) = 109 NF (纳法拉) = 1012 PF(皮法拉)
2 . 容值认识
黑棕红橙黄绿蓝紫灰白
0
1
2
3
4
5
6
7
8
9
公差之代号
棕红绿蓝紫金银
1% 2% 0.5% 0.1% 0.25% 5% 10%
色码读取方向 : a . 误差环较远 b . 误差环大部分是金 , 银, 棕 , 红色
• 计算电阻阻值:
(1) . 碳膜电阻（四色环电阻）:
12 3
金
阻值 : 12 X 103 Ω 误差± 5%
有极性,注意其装插方向
B.陶瓷电容 C.压敏电阻
脚距有3mm与5mm 如：104-----10 * 104 PF = 0.1 uF
如:TVR 14681
CY电容
CX电容
(三) . 电感器:
贴片电容
１ . 单位: H (亨利) 常用单位: uH
２ . 代号: L
３ . 电感器种类:见下页
(四). 二极管:
常开
常闭
常开
晶体二极管可分为开关和稳压
三极管
插片
250插片：6.3*0.8、6.3*0.5 187插片：4.8*0.8 、4.8*0.5
直流蜂鸣器交流蜂鸣器
蜂鸣器
电流互感器
电源变压器
XH-A系列插座
注意其装插方向
VH系列插座
CONNECTOR (连接座) PVC 线材
6 7 8 9
公差
±2 0 % ±5 % ±2 %
±1 5 % +20% -1 0 % +40% -1 5 %
+60% -2 5 % ±1 0 %
公差代号额定电压
M
100
J
200
G
250
L
400
V
X
600
Y
K
1000
电容种类 :
A.电解电容
电解电容的三个重要参数: 容量、耐压、温度
如：100uF/16V 105℃
1. 代号: D , ZD , LED 2. 功能: 整流 , 检波 , 稳压，开关、发光
3. 二极管种类: 普通二极管(D) 发光二极管 LED 稳压二极体(代号:ZD)
普通二极管(D)
特点：单向导电性有物殊颜色的一边是负极，另一边是正极
有极性,注意其装插方向
发光二极管 LED
稳压二极体(代号:ZD)
26 4
银
阻值 : 26 X 104 Ω 误差± 10%
• (2)金属膜电阻(精密电阻)（五色环电阻）:
12 3 4 5
阻值 123 x 104 Ω 误差± 1%
15 2 4 银
阻值 : 152 x 104 Ω 误差± 10%
贴片电阻：
以大小分为：0402，0603，0805，1206等。 0402 = 英制单位术语 , 意即长度(L) 0.04英吋 * 宽度(W) 0.02英吋 0603 = 0.06 〞 * 0.03 〞 0805 = 0.08 〞 * 0.05 〞 1206 = 0.12 〞 * 0.06 〞但近年全球使用公制单位的国家,越来越多,也因此开始有了以下之公制 1005 = 1.0 mm * 0.5 mm = 0.04 〞 * 0.02 〞 1608 = 1.6 mm * 0.8 mm = 0.06 〞 * 0.03 〞 2125 = 2 mm * 1.25 mm = 0.08 〞* 0.05 〞
