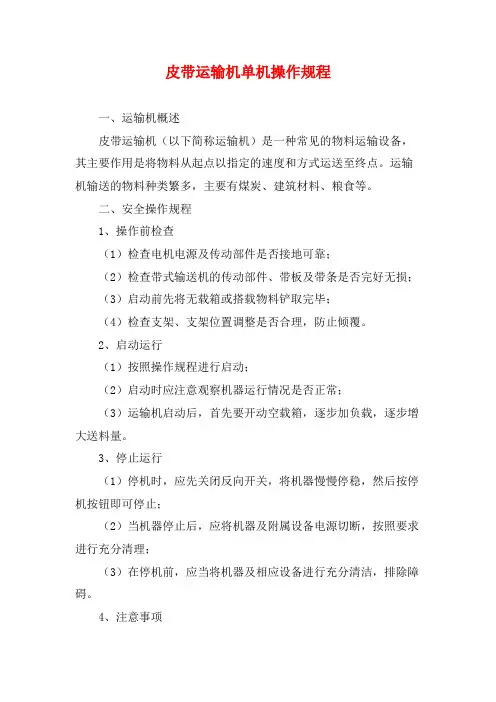

皮带运输机单机操作规程
一、运输机概述
皮带运输机(以下简称运输机)是一种常见的物料运输设备,其主要作用是将物料从起点以指定的速度和方式运送至终点。
运输机输送的物料种类繁多,主要有煤炭、建筑材料、粮食等。
二、安全操作规程
1、操作前检查
(1)检查电机电源及传动部件是否接地可靠;
(2)检查带式输送机的传动部件、带板及带条是否完好无损;
(3)启动前先将无载箱或搭载物料铲取完毕;
(4)检查支架、支架位置调整是否合理,防止倾覆。
2、启动运行
(1)按照操作规程进行启动;
(2)启动时应注意观察机器运行情况是否正常;
(3)运输机启动后,首先要开动空载箱,逐步加负载,逐步增大送料量。
3、停止运行
(1)停机时,应先关闭反向开关,将机器慢慢停稳,然后按停机按钮即可停止;
(2)当机器停止后,应将机器及附属设备电源切断,按照要求进行充分清理;
(3)在停机前,应当将机器及相应设备进行充分清洁,排除障碍。
4、注意事项
(1)严格按照操作规范进行操作;
(2)使用时必须按规定程序操作、禁止任何人员在机器上或机器旁站多久或徘徊;
(3)若有故障或不正常现象应立即停机检查。

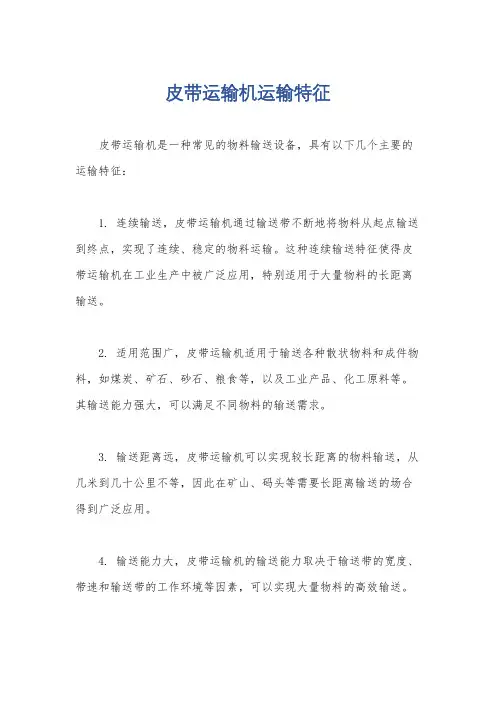

皮带运输机运输特征
皮带运输机是一种常见的物料输送设备,具有以下几个主要的运输特征:
1. 连续输送,皮带运输机通过输送带不断地将物料从起点输送到终点,实现了连续、稳定的物料运输。
这种连续输送特征使得皮带运输机在工业生产中被广泛应用,特别适用于大量物料的长距离输送。
2. 适用范围广,皮带运输机适用于输送各种散状物料和成件物料,如煤炭、矿石、砂石、粮食等,以及工业产品、化工原料等。
其输送能力强大,可以满足不同物料的输送需求。
3. 输送距离远,皮带运输机可以实现较长距离的物料输送,从几米到几十公里不等,因此在矿山、码头等需要长距离输送的场合得到广泛应用。
4. 输送能力大,皮带运输机的输送能力取决于输送带的宽度、带速和输送带的工作环境等因素,可以实现大量物料的高效输送。
5. 适应多种工况,皮带运输机适应各种复杂的工作环境,可以水平输送,也可以倾斜输送,甚至能够实现垂直输送,因此在不同工况下具有较强的适应能力。
总的来说,皮带运输机具有连续输送、适用范围广、输送距离远、输送能力大和适应多种工况等特点,是一种非常重要的物料输送设备,对于工业生产起着至关重要的作用。
皮带运输机的工作原理皮带运输机是一种常见的物料搬运设备,广泛应用于各种行业领域,如矿山、冶金、化工、建筑材料等。
它的核心部件是皮带,通过皮带的连续运动,实现物料的运输和搬运。
皮带运输机具有结构简单、运行平稳、噪音低、易于维护等优点,成为现代物流系统中不可或缺的组成部分。
皮带运输机的工作原理主要可以分为以下几个方面来阐述:一、皮带传动原理皮带运输机的皮带通常采用橡胶、塑料或其他合成材料制成,具有一定的弹性和抗拉强度。
皮带通过两个轮子(主动轮和从动轮)的传动,实现物料的搬运。
主动轮将电机产生的动力传递给皮带,皮带在从动轮的作用下连续运动,将物料从起点运输到终点。
二、物料承载原理皮带运输机在运行过程中,物料通过皮带的粘附力和摩擦力与皮带保持接触。
皮带的摩擦系数和物料的摩擦系数决定了物料在皮带上的稳定性。
在皮带运输过程中,物料受到一定的压力,使皮带与物料之间的摩擦力增大,从而保证物料在皮带上的稳定运输。
三、张紧装置原理为了保证皮带运输机的正常运行,需要对皮带进行适当的张紧。
皮带运输机通常设有张紧装置,通过调整张紧力,使皮带保持合适的紧度。
张紧力过大,会导致皮带磨损加剧;张紧力过小,会使皮带在运行过程中出现打滑现象。
因此,张紧装置在皮带运输机运行过程中起着关键作用。
四、调速原理皮带运输机的速度调节对于提高生产效率和节约能源具有重要意义。
皮带运输机的调速原理主要是通过改变电机转速或使用变频器来实现。
根据实际需求,可以调节电机的输入电压、电流或使用变频器调整电机的工作频率,从而实现皮带运输机速度的调节。
五、安全防护原理为确保皮带运输机运行的安全性,设备上通常设有各种安全防护装置。
如紧急停止按钮、过载保护装置、防滑装置等。
这些安全防护装置在遇到突发状况时,可以及时切断电源或采取其他措施,确保人员和设备的安全。
总之,皮带运输机通过皮带的连续运动,实现物料的搬运和运输。
从皮带传动、物料承载、张紧装置、调速原理到安全防护,每一个环节都发挥着重要作用,确保皮带运输机高效、安全地运行。
煤矿皮带运输机操作流程煤矿皮带运输机是煤矿生产中重要的设备之一,它能够高效地将煤炭从采煤面输送到选煤厂或其他装煤设备中。
正确的操作流程对于保障煤矿生产安全和提高生产效率至关重要。
下面将从准备工作、操作流程和安全注意事项三个方面详细介绍煤矿皮带运输机的操作流程。
一、准备工作1.确认设备工作状态:在操作煤矿皮带运输机之前,必须确保设备处于正常的工作状态。
检查设备的电气、润滑、传动部分是否完好,如果有故障或异常情况需要及时处理。
2.检查安全设施:煤矿皮带运输机是属于大型机械设备,必须确保设备的安全设施完好,如安全防护罩、防撞装置等,以防止意外事故的发生。
3.掌握相关知识:操作人员需要了解煤矿皮带运输机的结构和工作原理,掌握设备的使用方法和操作流程,以及应对常见故障的处理方法。
二、操作流程1.启动前检查:在启动煤矿皮带运输机之前,操作人员需要检查设备的各个部位,确保皮带、输煤机、输送辊等部件无异常,确认安全防护装置齐全有效。
2.启动设备:按照操作规程启动设备,注意启动顺序和方法,确保设备能够安全启动。
3.调整输送速度:根据实际需要,适时调整煤矿皮带运输机的输送速度,确保煤炭的顺利输送。
4.监控输送状态:在设备运行过程中,操作人员需要时刻监控输送状态,注意观察皮带和输煤机的工作情况,及时处理异常情况。
5.停机操作:当需要停止煤矿皮带运输机时,操作人员需要按照规定的程序逐步停止设备,并进行必要的检查和维护。
确保设备安全停机。
6.清洁维护:在设备停机后,操作人员需要对设备进行清洁和维护保养工作,检查设备各部位是否有异常情况,及时处理发现的问题。
三、安全注意事项1.防止堵塞:在煤矿皮带运输机的使用过程中,要防止煤炭的堵塞现象发生。
定期清理输送机、输送辊和皮带等部位的煤尘和杂物,确保设备顺畅运行。
2.避免超载:严格控制煤矿皮带运输机的输送量,避免超载操作,以免影响设备的寿命和安全性能。
3.定期检查:定期对煤矿皮带运输机进行检查和维护保养,包括润滑部位的加油、检查传动链条和皮带的磨损情况等,确保设备处于良好的工作状态。
皮带运输机的结构及工作原理
皮带运输机是一种常用的连续运输设备,广泛应用于煤炭、矿石、粮食等散装物料的输送。
它的主要结构和工作原理如下:
一、结构
皮带运输机由输送带、托辊、驱动装置、张紧装置、机身等部分组成。
其中,输送带是皮带运输机的主要承载部件,通常采用橡胶、聚酯纤维等材料制成;托辊用来支撑输送带,防止输送带下垂和跑偏;驱动装置提供动力,使输送带能够连续运转;张紧装置则用来调节输送带的张紧度,保证输送带的稳定性。
二、工作原理
皮带运输机的工作原理是利用输送带的连续运动,将物料从起点输送到终点。
具体来说,当驱动装置启动后,主动轮带动输送带运动,使输送带上的物料从起点向终点输送。
在输送过程中,托辊支撑着输送带,使其保持稳定运行状态。
同时,张紧装置可以调节输送带的张紧度,以适应不同物料和运输距离的需求。
三、特点及应用
皮带运输机具有结构简单、维护方便、运行稳定可靠等特点,适用于各种散装物料的连续运输。
同时,它还可以根据实际需求进行定制,如调整输送带宽度、长度和倾斜角度等,以满足不同工艺和运输要求。
在煤炭、矿石等散装物料运输领域,皮带运输机已成为不可或缺的重要设备之一。
总之,皮带运输机作为一种高效、可靠的连续运输设备,具有广泛的应用前景和发展空间。
了解其结构和工作原理有助于更好地使用和维护皮带运输机,提高生产效率和运输能力。

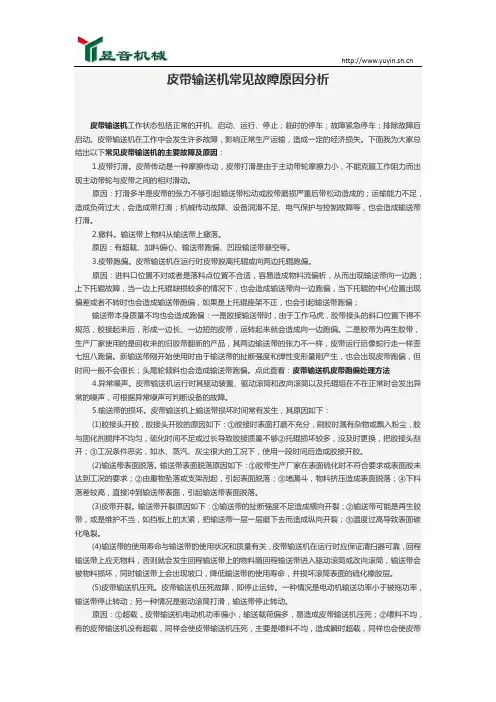

皮带输送机常见故障原因分析皮带输送机工作状态包括正常的开机、启动、运行、停止;临时的停车;故障紧急停车;排除故障后启动。
皮带输送机在工作中会发生许多故障,影响正常生产运输,造成一定的经济损失。
下面我为大家总结出以下常见皮带输送机的主要故障及原因:1.皮带打滑。
皮带传动是一种摩擦传动,皮带打滑是由于主动带轮摩擦力小,不能克服工作阻力而出现主动带轮与皮带之间的相对滑动。
原因:打滑多半是皮带的张力不够引起输送带松动或胶带磨损严重后带松动造成的;运输能力不足,造成负荷过大,会造成带打滑;机械传动故障、设备润滑不足、电气保护与控制故障等,也会造成输送带打滑。
2.撒料。
输送带上物料从输送带上撒落。
原因:有超载、加料偏心、输送带跑偏、凹段输送带悬空等。
3.皮带跑偏。
皮带输送机在运行时皮带脱离托辊或向两边托辊跑偏。
原因:进料口位置不对或者是落料点位置不合适,容易造成物料流偏析,从而出现输送带向一边跑;上下托辊故障,当一边上托辊缺损较多的情况下,也会造成输送带向一边跑偏,当下托辊的中心位置出现偏差或者不转时也会造成输送带跑偏,如果是上托辊座架不正,也会引起输送带跑偏;输送带本身质量不均也会造成跑偏:一是胶接输送带时,由于工作马虎,胶带接头的斜口位置下得不规范,胶接起来后,形成一边长、一边短的皮带,运转起来就会造成向一边跑偏。
二是胶带为再生胶带,生产厂家使用的是回收来的旧胶带翻新的产品,其两边输送带的张力不一样,皮带运行后像蛇行走一样歪七扭八跑偏。
新输送带刚开始使用时由于输送带的扯断强度和弹性变形量刚产生,也会出现皮带跑偏,但时间一般不会很长;头尾轮倾斜也会造成输送带跑偏。
点此查看:皮带输送机皮带跑偏处理方法4.异常噪声。
皮带输送机运行时其驱动装置、驱动滚筒和改向滚筒以及托辊组在不在正常时会发出异常的噪声,可根据异常噪声可判断设备的故障。
5.输送带的损坏。
皮带输送机上输送带损坏时间常有发生,其原因如下:(1)胶接头开胶,胶接头开胶的原因如下:①胶接时表面打磨不充分,刷胶时溅有杂物或飘入粉尘,胶与固化剂搅拌不均匀,硫化时间不足或过长导致胶接质量不够②托辊损坏较多,没及时更换,把胶接头刮开;③工况条件恶劣,如水、蒸汽、灰尘很大的工况下,使用一段时间后造成胶接开胶。
带式输送机的结构及各部分作用带式输送机是以胶带作为牵引机构和承载机构的摩擦传动连续动作式输送设备,在煤矿井下和地面生产系统中广泛应用。
这是因为它和刮板输送机比较,有以下四个优点:1.输送量大,一般可达200~400t/h,大型的可达1000t/h。
2.单机水平铺设长,一般可达300~800m,强力皮带输送机可铺设4000m以上。
3.运行阻力小,耗电量低,对煤块的破碎小。
4.运行噪声小,机体重量轻。
皮带运输机可用于水平以及向上运输不超过18°,向下运输不超过15°的范围内。
但也有缺点:1.安装技术标准要求高。
2.胶带易磨损。
3.坡度不能太大,不能弯曲。
4.不能运送高温和水荷载。
一、机头部机头部包括传动装置、卸载装置、皮带清扫装置和皮带张紧装置四个部分。
(一)传动装置这部分的作用,是把电动机的转矩通过传动滚筒传递给皮带,使皮带连续运行。
这部分包括:电动机、联轴器、减速器和主动滚筒。
其驱动方式有单电动机驱动和双电动机驱动。
如用单电动机驱动,在两个主动滚筒的轴端装一对传动比为1的联动齿轮;如用双电动机驱动,要把这两个齿轮卸下来。
1.电动机:为整个输送机提供动力,其输出轴通过弹性联轴器与液力耦合器泵轮联接;液力耦合器的透平轮(涡轮)与减速器输入轴联接。
2.减速器:是将电动机的高转速减少为驱动滚筒所要求的的低转速,其输出轴通过联轴器与驱动滚筒联接。
3.传动滚筒:也叫驱动滚筒,是带式输送机传递牵引胶带运行的重要执行部件,为了增加与胶带的摩擦力,将滚筒的外表面包成花纹状胶层。
(二)卸载装置为了便于卸载,机头前端装有外伸的卸载架。
卸煤滚筒就安装在卸载架上。
(三)皮带清扫装置卸去煤后,皮带表面还会粘附有一些细碎的煤屑。
为了防止这些东西进入滚筒,影响传动或把皮带损坏,在卸煤滚筒的下部还装有刮板式清扫装置,用以清扫皮带。
二、机身部机身部由机架、托辊架、托辊、调心(偏)托辊架、调心(偏)托辊等组成。
机架的作用是用来安装固定上、下层托辊架和上、下层调心(偏)托辊架。
带式输送机港口101 刘强忠100105113带式输送机科技名词定义中文名称:带式输送机英文名称:belt conveyer,coal conveyer belt;belt conveyer;belt conveyor 其他名称:皮带输煤机;皮带机;皮带运输机;皮带输送机定义1:由承载于一长列槽形托辊的橡胶带连续运煤的机械。
应用学科:电力(一级学科);燃料(二级学科)定义2:由橡胶输送带、钢支架、辊筒、驱动装置和张紧装置组成的一种构造简单的连续运输设备。
应用学科:电力(一级学科);水工建筑(二级学科)定义3:用无极挠性输送带载运物料的输送机。
应用学科:煤炭科技(一级学科);矿山机械工程(二级学科);矿山运输(三级学科)定义4:由驱动装置带动胶带或链板循环运转输送料物的机械。
应用学科:水利科技(一级学科);水利工程施工(二级学科);施工机械(水利)(三级学科)简介带式输送机是一种摩擦驱动以连续方式运输物料的机械。
应用它可以将物料在一带式输送机定的输送线上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它既可以进行碎散物料的输送,也可以进行成件物品的输送。
除进行纯粹的物料输送外,还可以与各工业企业生产流程中的工艺过程的要求相配合,形成有节奏的流水作业运输线。
所以带式输送机广泛应用于现代化的各种工业企业中。
在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中,广泛应用带式输送机。
它用于水平运输或倾斜运输。
使用非常方便输送机发展历史中国古代的高转筒车和提水的翻车,是现代斗式提升机和刮板输送机的雏形;17世纪中,开始应用架空索道输送散状物料;19世纪中叶,各种现代结构的输送机相继出现。
1868年,在英国出现了带式输送机;1887年,在美国出现了螺旋输送机;1905年,在瑞士出现了钢带式输送机;1906年,在英国和德国出现了惯性输送机。
此后,输送机受到机械制造、电机、化工和冶金工业技术进步的影响,不断完善,逐步由完成车间内部的输送,发展到完成在企业内部、企业之间甚至城市之间的物料搬运,成为物料搬运系统机械化和自动化不可缺少的组成部分。
皮带运输机系统总体方案设计:参考已有的皮带运输机,设计本系统皮带运输机草图如下:由设计要求:工作能力I V≥30t/h,ρ≤1.65t/m3,得其工作能力I v≥18.182m3/h,及运输物料粒径≤5m m。
并由减小输送机重量的立场出发,由资料[1]表1—24初步选定输送机带宽为500m m,由资料[1]表1-25初步选定输送机带速V=2m/s。
其有效带宽B=0.9B-0.05=0.4m输送机倾角确定为水平方向即G=00。
已知输送机输送量即其工作能力I V≥18.182m3/h,由资料[1]表1-27查得当V=2m/s,B=500m m时,输送机输送量I V=174m3/s>>18.182m3/h,因此可将带速修正为0.8m/s,此时输送机输送量I V=69m3/s完全可满足设计要求。
估算运距根据整体设计即筑堆机轨道宽1.6m,轨道离堆浸池壁距离为1.2m,堆浸池宽25m,且输送物料安息角为360-370,因输送机带速很慢且高度不高,而忽略物料抛撒倾角,如下图粗略计算得输送机运距L=23m。
输送带的选用由资料[1]表6-2查得输送带选用氯丁胶为覆盖胶,其特性如下:生胶密度:1.15~1.25g/c m3硬度:10~90J I S抗拉强度:0.50~2.50N/c m2伸长率:100~1000%回跳弹性:优扯断强度:良永久变形:优耐磨损性:优耐弯曲龟裂性:优良耐热性:良耐寒性:良耐矿物油:良耐酸:优耐碱:由资料[1]表6-3选用芳纶为带芯,其特性如下:抗拉强度:37.3~45.0k n/t e x湿干强度比:100%断裂伸长率:20~32%伸长30%时回弹率:95~100%初始弹性模量:790~1400k n/t e x相对密度:1.36吸湿率:0.4~0.5耐热性:238~2500c耐光性:良好耐磨性:良好耐酸碱性:优断裂强度:1100M p a平均强度:80k n/t e x初始模量:90k n/t e x弹性模量:6.0~8.0k n/m m2以输送带带芯为聚酯帆布,从资料[1]表6-6选用D T型固定式输送机用E P-200型输送带,其带强为200N/M M,特性如下:扯断强度:200k n/m m每层厚度:1.3m m每层质量:1.32k g/m2伸长率:约1.5带宽:500~1200层数:3~6覆盖胶厚度/质量:3.0/3.4/(m m/(k g/m2))由资料[1]表6-7查得输送带每米质量为5.02k g/m,由资料[1]表6-8查得其特性参数为:带强:200n/m m带层:2~3弹性模量:1110k n/m使用最大拉力:20k n/m骨架厚度:2.62骨架单位质量:3.02k g/m使用滚筒直径:315~400m m输送带寿命计算根据资料[1]德国H z t z e l法计算Q O=a*b*c*d1*d2*d3*d4*d5*Q其中各参数为:Q-可持久输送量,由资料[1]表6-29查得其为31万吨。
a-上覆盖胶的耐用度,由表6-30查得为100%b-上覆盖胶厚度与拉伸强度有关的耐用度,由表6-31查得其为120% c-运输物种的耐用度,由表6-32查得为90%d1-装置点有关的耐用度,由表6-33查得为100%d2-倾角的耐用度,由表6-33查得为100%d3-装置地点有关的耐用度,由表6-33查得为100%d4-拉紧装置形式有关的耐用度,由表6-33查得100%d5-驱动形式有关的耐用度,由表6-33查得为100%将以上各参数代入计算得:Q0=a*b*c*d1*d2*d3*d4*d5*Q=100%*120%*90%100%*100%*100%*100%*100%*310000t=334800t随着生产力的发展,输送带带强的提高,上式得出值仅为现在实测寿命的1/2以下,加以修正T=K*T0=8*T0=8*334800t=2678400t,其中K=8为安全系数,由资料[1]表6-34查得.即输送带实际运输寿命为267.8万吨。
由此可得输送带规格为:B—P*(3.0+1.5)*L即500—3*(3.0+1.5)*L其中L代表输送带总长度其外观质量规定如下:G B526-89对一般带式输送机用输送带的外观质量做了规定:(1)覆盖胶表面上的疤痕小于1m m,不予修理。
(2)覆盖胶脱层面积不超过160c m2/m2,一次修理完善。
(3)不允许覆盖胶脱皮。
(4)不允许带侧突出。
(5)带侧露布,不得超过带长的3%,一次修理完善。
(6)边胶海绵与扯掉的边胶不得超过带长的8%,并一次修理完善。
凡有微孔群的边胶均属海绵。
(7)压上熟胶边不能超过5%,一次修好。
(8)布层脱层不得超过12c m2/m2,修理层数不得超过布层总数的50%。
(9)带面露布纹不得超过0.5c m2/m2长,低于带平面者应一次修好。
(10)布层横波浪不得超过1.5m m/100m长,不得超过4处,一处不得超过4个峰,纵向波浪按明疤处理,局部微凹者均为明疤。
输送带的连接输送带的接头要连成无缝的环形带才能使用,接头的连接强度十分重要,如果达不到原来输送带的强度,就会在接头处发生断裂,本设计采用硫化连接法。
将输送带分层削离,打磨干净,刷上橡胶液,待不粘手时再涂刷一遍,再凉到不沾手时,将两输送带削离层合拢,敲平,再盖上电加热板,上好压板,通电1.5h,输送带中心温度达到1500c时即止。
不可过于硫化,如果硫化时间不足,或者过头均达不到预期效果。
拉紧装置:由减小输送机重量之目的出发,采用螺旋拉紧装置,其规格由资料[1]表7-2查得如下:机架设计以带宽为依据,参考输送机标准机架设计,主机架材料选用10#热轧槽钢,其特性参数如下:机架中间支撑杆件材料选用3.6#热轧等边角钢,其特性参数如下:机架设计草图如下图:机架的有关计算:根据设计草图,计算机架总长:L1=23m+1.6m+0.3m+1.2m=25.8m伸出臂长:L2=25.8m-1.6m-0.3m=23.9m根据设计草图,计算机架的钢梁总长如下:L1=主梁长+底面梁长+构架横梁长+构架斜梁长+构架竖梁长=2*(23m+1.6m+0.3m+1.2m)+12*0.85m+10*3.12m+3.31m*4+1.4m*2*2 =111.84m伸出臂钢梁总长:L4=111.84m-((1.6m+0.3m)*2*3+0.85m*4+3.31m*2+(1.4m+0.7m)*2) =90.02m钢梁总重:G1=111.84m*10.007k g/m=1119.183k g伸出臂总重:G2=90.02m*10.007k g/m=900.83k g根据设计要求,机架设计如零件图。
机架结构均为焊接.驱动方式选择根据资料[1]表3-5选择驱动方式为:头部单电动滚筒驱动。
驱动简图如下:其驱动参数有:最大拉力:25000n(100%),安全系数:11.8包角:1800~2400,圆周力:T2(e u o-1)托辊的选择由资料[1]表8-3以托辊同输送机带宽配合选用:上托辊选用槽型托辊,其尺寸为:长L3=200,直径D=89M M,下托辊选用平型托辊,其尺寸为:长L1=600,直径D=89M M,与托辊配合用轴承由资料[1]表8-4选用型号4G204轴承。
其承载能力由资料[1]表8-5查得:当带速为0.8M/S,辊径D=89M M,辊长L3=200M M时,托辊的承载能力为2.95k n。
上托辊组即槽型托辊组尺寸规格由资料[1]表8-24查得如下图:平型下托辊组尺寸规格由资料[1]表8-12查得如下图缓冲槽型托辊组选用资料[1]表8-28中P L X50-89-S,其尺寸规格如下:上调心托辊选用资料[1]表8-30之T D-75-S型,其尺寸规格如下:下调心托辊选用资料[1]表8-35之T D-75-X型,其尺寸规格如下:上挡边轮由资料[1]选用J D C50-B下挡边轮由资料[1]选用J G R-500确定托辊间距:由资料[1]表8-44取得:承载段托辊间距A0=1200m m.验算间距:承载段:由资料[1]之公式h=A02*(q b+q G)*g/8T m i n=3%A0当采用垂度基本公式时,允许的垂度应考虑输送带芯的刚度,因成槽产生的输送带跨距的强度等因素。
