铝方通吊顶技术交底记录

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：4) 吊杆固定按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ10金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距1200mm。

5) 安装主、次龙骨吊杆安装完后安装主龙骨，10号线部分主龙骨南北布置，6号线部分主龙骨东西布置，以便于调节起拱，然后安装次龙骨，主龙骨间距1200mm，次龙骨间距1200mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。

安装主龙骨，同时应起拱，主龙骨跨度为9000mm，起拱高度为30mm。

主龙骨的接长应采取对接，相邻两龙骨的端部通过对接片固定对接，主龙骨挂好后应基本调平。

3、图示1) 方通天花与风口节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25分项工程名称施工单位项目经理部交底提要铝方通吊顶施工技术交底交底内容：2)方通天花与灯具节点图3)方通天花与烟感探测器节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：4) 方通天花与搪瓷钢板干墙面接口点图5)方通天花与广播喇叭节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

编号表C2-1工程名称慈寿寺站交底日期2012-2-25施工单位项目经理部分项工程名称交底提要铝方通吊顶施工技术交底交底内容：6) 方通天花与搪瓷干挂瓷砖墙面接口图7）方通天花与广播喇叭节点图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

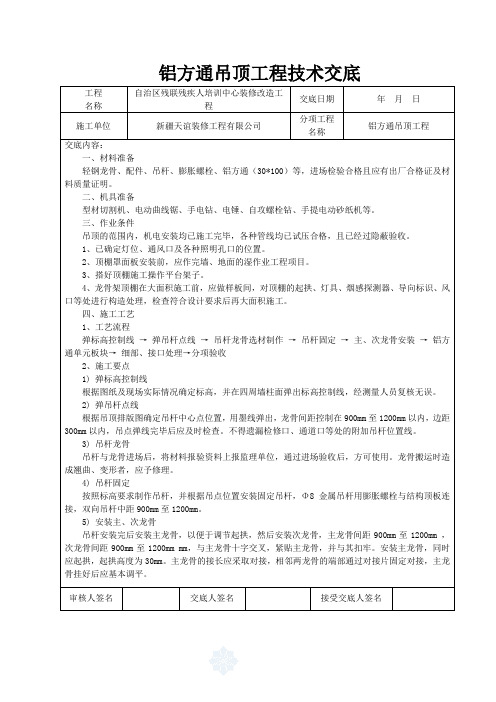

工程名称自治区残联残疾人培训中心装修改造工程交底日期年月日施工单位新疆天谊装修工程有限公司分项工程名称铝方通吊顶工程交底内容：一、材料准备轻钢龙骨、配件、吊杆、膨胀螺栓、铝方通（30*100）等，进场检验合格且应有出厂合格证及材料质量证明。

二、机具准备型材切割机、电动曲线锯、手电钻、电锤、自攻螺栓钻、手提电动砂纸机等。

三、作业条件吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。

1、已确定灯位、通风口及各种照明孔口的位置。

2、顶棚罩面板安装前，应作完墙、地面的湿作业工程项目。

3、搭好顶棚施工操作平台架子。

4、龙骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱、灯具、烟感探测器、导向标识、风口等处进行构造处理，检查符合设计要求后再大面积施工。

四、施工工艺1、工艺流程弹标高控制线→弹吊杆点线→吊杆龙骨选材制作→吊杆固定→主、次龙骨安装→铝方通单元板块→细部、接口处理→分项验收2、施工要点1) 弹标高控制线根据图纸及现场实际情况确定标高，并在四周墙柱面弹出标高控制线，经测量人员复核无误。

2) 弹吊杆点线根据吊顶排版图确定吊杆中心点位置，用墨线弹出，龙骨间距控制在900mm至1200mm以内，边距300mm以内，吊点弹线完毕后应及时检查。

不得遗漏检修口、通道口等处的附加吊杆位置线。

3) 吊杆龙骨吊杆与龙骨进场后，将材料报验资料上报监理单位，通过进场验收后，方可使用。

龙骨搬运时造成翘曲、变形者，应予修理。

4) 吊杆固定按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ8金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距900mm至1200mm。

5) 安装主、次龙骨吊杆安装完后安装主龙骨，以便于调节起拱，然后安装次龙骨，主龙骨间距900mm至1200mm ，次龙骨间距900mm至1200mm mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。

安装主龙骨，同时应起拱，起拱高度为30mm。

一、 施工范围 铝方板吊顶施工。

二、 施工准备1、 主要机具电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀、射钉枪、拉铆枪、手锯、手刨子、 钳子、扳子、水准仪、靠尺、钢卷尺等。

2、 作业条件2.1吊顶工程在施工前应熟悉施工图纸及设计说明。

2.2施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。

2.3对吊顶内的管道、设备的安装及水管试压进行验收，安装面板前应完成吊顶内管道和设备的调试及验收。

2.4吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。

2.5进场验收记录和复验报告、技术交底记录，材料的产品合格证书、性能检测报告。

2.6大面积施工前应事先做好样板间，经有关质量部门检查鉴定合格后， 方可组织班组进行大面积施工。

2.7施工人员进场进行集体培训，提高管理、操作人员安全质量意识。

在施工过程 中及时检查施工状况及质量情况，加强过程控制，防止返工。

2、施工要点 2.1弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几 个点），弹出水准线（水准线距地面一般为500伽），从水准线量至吊顶设计高度加上铝板的厚度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。

同时，按吊顶平技术交底内三、施工工艺1、工艺流程顶棚标高弹水平线 T 划龙骨分档线 T 安装水电管线T 安装大龙骨T 安装次龙骨T 隐蔽验收T安装罩面板)、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。

(5)、明龙骨吊顶工程安装的允许偏差和检验方法应符合下表的规定。

明龙骨吊顶工程安装的允许偏差。

一、交底时间：二、交底地点：三、交底内容：1. 作业人员安全培训与考核：- 所有参与吊顶作业的人员在入场前必须接受安全教育培训，并参加考核，合格后方可上岗作业。

- 培训内容应包括吊顶作业的安全知识、操作规程、应急预案等。

2. 个人防护装备：- 作业人员进入施工现场必须佩戴合格的安全帽，并系好下颌带，确保带口锁紧。

- 禁止赤背、穿拖鞋、高跟鞋等不符合安全要求的着装。

- 高处作业时必须佩戴合格的安全带，并确保系挂牢固，高挂低用。

- 作业人员应穿着防滑鞋，手持工具应放在工具袋内，避免高空坠落或工具伤人。

3. 施工现场安全管理：- 严禁酒后作业、吸烟，禁止在施工现场追逐打闹，确保施工环境安全有序。

- 严禁酒后作业，确保人员精神状态良好。

4. 电气安全：- 施工中使用的电动工具及电气设备应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定。

- 电动工具及电气设备的安装必须由专业电工完成，并定期检查维护。

5. 脚手架安全：- 脚手架搭设应符合现行地方标准，脚手架上置物重量不得超过规定荷载。

- 脚手板应固定，探头板长度不得大于15CM，确保脚手架稳定可靠。

- 脚手架临边处应设两道防护栏杆和一道挡脚板，防止人员坠落。

6. 吊顶施工安全：- 吊顶的主、副龙骨与结构面要连接牢固，防止吊顶脱落伤人。

- 高大工业厂房的吊顶，搭设满堂红脚手架要有马道，以供作业人员上下行走及材料的运输。

- 吊顶下方不得有其他人员来回行走，以防掉物伤人。

7. 材料与工具管理：- 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。

- 高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。

8. 明火作业安全：- 使用电、气焊等明火作业，应清除周围及焊渣溅落区的可燃物，并设专人监护。

9. 玻璃处理与搬运：- 裁割玻璃应在房间内进行，边角余料要集中堆放，并及时处理。

- 人工搬运玻璃时应戴手套或垫上布、纸，散装玻璃运输必须采用专门夹具（架）。

金属吊顶工程本章适用于工业与民用建筑中轻钢骨架下安装金属罩面板的顶棚安装工程，本工程采用铝方板集成吊顶（同样板间）。

一、施工准备（一）作业条件1、安装完顶棚内的各种管线及设备,确定好灯位、通风口及各种照明孔口的位置。

2、顶棚罩面板安装前,应作完墙、地湿作业工程项目。

3、搭好顶棚施工操作平台架子。

（二）材质准备铝合金方板板材、龙骨、吊杆等。

（三）施工机具冲击钻、无齿锯、钢锯、射钉枪、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。

二、工艺流程基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收三、施工工艺1、弹线:根据楼层标高水平线,按照设计标高,沿墙四周弹顶棚标高水平线,并找出房间中心点,并沿顶棚的标高水平线,以房间中心点为中心在墙上画好龙骨分档位置线。

2、安装主龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装预先加工好的吊杆,吊杆安装用φ8膨胀螺栓固定在顶棚上。

吊杆选用φ8圆钢,吊筋间距控制在1000mm范围内。

3、安装主龙骨:主龙骨一般选用C38轻钢龙骨,间距控制在1000mm范围内。

安装时采用与主龙骨配套的吊件与吊杆连接。

4、安装边龙骨:按天花净高要求在墙四周用水泥钉固定25×25mm烤漆龙骨,水泥钉间距不大于300mm，厨房吊顶高度为2.65米，卫生间吊顶高度为2.45米。

5、安装次龙骨:根据铝扣板的规格尺寸(300mmX300mm),安装与板配套的次龙骨,次龙骨通过吊挂件吊挂在主龙骨上。

当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨的同时,将相对端头相连接,并先调直后固定。

6、安装金属板:铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线,对齐基准线向两边安装。

安装时,轻拿轻放,必须顺着翻边部位顺序将方板两边轻压,卡进龙骨后再推紧。

7、清理:铝扣板安装完后,需用布把板面全部擦拭干净,不得有污物及手印等。

技术交底记录
3.施工工艺
3.1 吊点：吊点位置离墙不大于300mm，一般按每平方米一个，吊杆采用φ8镀锌内膨胀杆。

3.2 龙骨安装：将主龙骨用吊挂件连接下吊杆，拧紧螺丝卡牢，主龙骨接长用接插件连接。

3.3 主龙骨按照大样图的位置和方向安装完毕进行调平，可用木方将主龙骨卡住临时固定，在主龙骨下面拉线打平，拧动吊杆螺栓使主龙骨升降，并考虑顶棚起拱高度不大于空间短向跨度的3/1000。

主龙骨的间距≤1200mm，离墙第一根主龙骨距离不超过300mm，排到最后距离如超过300mm，应增加一根。

3.4 次龙骨按照节点图的位置和方向安装完毕进行调平，次龙骨安装应平整，无弯棱凸鼓现象，避免天花板在挠曲应力状态下固定，次龙骨的间距应配合铝方通模块的尺寸，间距为600mm。

3.5 铝方通模块组装：将铝方通吊顶板与专用龙骨组装，每个模块为12根U型铝方通。

专用龙骨的间距≤1200mm，格栅两头的龙骨距离格栅边缘不超过150mm。

将专用U型及一字型副件按节点图标示固定在模块龙骨两头。

3.6 模块吊顶安装从一端依次安装到另一端，将铝方通模块依次吊挂在龙骨上。

此组模块吊顶结构，可随意拆卸。

4.质量验收标准
4.1 吊顶标高、尺寸、起拱和造型应符合设计要求。

检验方法：观察；尺量检查。

注：本记录一式两份，一份交接受交底人，一份存档。

第1篇一、工程概况本工程吊顶施工范围为整个建筑室内顶部，包括会议室、办公室、走廊等区域。

吊顶材料采用铝方通，龙骨材料为轻钢龙骨。

施工过程中需注意安全、质量、进度等方面的要求。

二、施工准备1. 材料准备：铝方通、轻钢龙骨、配件、吊杆、膨胀螺栓、电焊机、切割机、水平尺、墨线等。

2. 工具准备：电钻、螺丝刀、扳手、锤子、水平尺、墨线等。

3. 人员准备：施工人员、技术人员、安全员等。

三、施工工艺1. 测量放线：根据设计图纸，在四周墙上弹出吊顶标高水平线，确定吊顶高度。

沿标高水平线，按吊顶平面图，在混凝土顶板画出主龙骨的分档位置线，间距宜为900～1200mm。

2. 吊杆安装：在主龙骨分档位置线上，按吊杆间距900～1200mm，将吊杆固定在楼板上，确保吊杆垂直。

3. 主龙骨安装：将主龙骨吊起，沿吊杆固定，并与吊杆连接。

主龙骨宜平行房间长向布置，确保龙骨与楼板垂直。

4. 次龙骨安装：在主龙骨上安装次龙骨，间距根据设计要求确定。

次龙骨应与主龙骨平行，并与主龙骨连接牢固。

5. 铝方通安装：将铝方通安装在次龙骨上，通过专用龙骨卡扣式结构固定。

铝方通应保持水平，间距均匀。

6. 收口、收边处理：在铝方通边缘安装收口、收边压条，确保吊顶美观、牢固。

四、质量控制1. 材料质量：确保铝方通、轻钢龙骨、配件等材料符合设计要求，有出厂合格证及材料质量检验报告。

2. 施工质量：严格按照施工工艺进行施工，确保吊顶平整、牢固，无明显裂缝、翘曲等现象。

3. 安全质量：施工现场应设置安全警示标志，施工人员应佩戴安全帽、安全带等防护用品，确保施工安全。

五、进度安排1. 施工前，根据工程量制定施工进度计划，明确各工序的施工时间。

2. 施工过程中，严格按照进度计划进行施工，确保工程按时完成。

3. 施工完成后，进行验收，确保工程质量符合要求。

六、安全措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。
