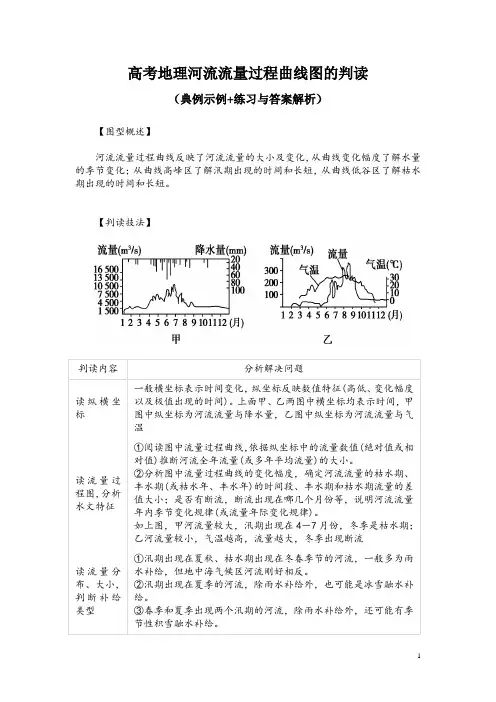

高考地理河流流量过程曲线图的判读（典例示例+练习与答案解析）【图型概述】河流流量过程曲线反映了河流流量的大小及变化，从曲线变化幅度了解水量的季节变化；从曲线高峰区了解汛期出现的时间和长短，从曲线低谷区了解枯水期出现的时间和长短。
【判读技法】判读内容分析解决问题读纵横坐标一般横坐标表示时间变化，纵坐标反映数值特征(高低、变化幅度以及极值出现的时间)。
上面甲、乙两图中横坐标均表示时间，甲图中纵坐标为河流流量与降水量，乙图中纵坐标为河流流量与气温读流量过程图，分析水文特征①阅读图中流量过程曲线，依据纵坐标中的流量数值(绝对值或相对值)推断河流全年流量(或多年平均流量)的大小。
②分析图中流量过程曲线的变化幅度，确定河流流量的枯水期、丰水期(或枯水年、丰水年)的时间段、丰水期和枯水期流量的差值大小；是否有断流，断流出现在哪几个月份等，说明河流流量年内季节变化规律(或流量年际变化规律)。
如上图，甲河流量较大，汛期出现在4－7月份，冬季是枯水期；乙河流量较小，气温越高，流量越大，冬季出现断流读流量分布、大小，判断补给类型①汛期出现在夏秋、枯水期出现在冬春季节的河流，一般多为雨水补给，但地中海气候区河流刚好相反。
②汛期出现在夏季的河流，除雨水补给外，也可能是冰雪融水补给。
③春季和夏季出现两个汛期的河流，除雨水补给外，还可能有季节性积雪融水补给。
④河流在冬季断流可能是河水封冻的缘故，内流河往往是气温低，冰川不融化，没有冰川融水补给所致。
⑤曲线变化和缓，多是地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。
如上图，甲河流量与降水量的对应关系明显，说明以雨水补给为主；乙河流量与气温的对应关系明显，说明以冰雪融水补给为主读流量特征，判断气候类型甲河水量丰富，在我国应主要分布于东南沿海的季风气候区；乙河水量较小，在我国应主要分布于西北内流区，以温带大陆性气候为主读流量变化特征，分析其影响因素若流量季节变化平稳，说明植树造林、修建水库或上游有湖泊等；若流量季节变化大，说明植被破坏严重等【典题示例】下图分别示意某流域水系分布(图a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(图b)。
高考热考图表系列(十)河流流量过程曲线图的判读河流流量过程曲线反映了河流流量的大小及变化，从曲线变化幅度了解水量的季节变化；从曲线高峰区了解汛期出现的时间和长短；从曲线低谷区了解枯水期出现的时间和长短。
(2016·江苏卷)下图为某流域森林火灾后第1 年、第6 年两次相同降雨条件下河流流量过程线图。
读图，回答(1)～(2)题。
(1)关于两次径流过程，说法正确的是()A．第6年的流量峰值大B．第1年的流速峰值小C．第6年的河流含沙量大D．第1年的河流径流量大(2)导致图示径流差异的关键环节是()A．蒸发B．下渗C．蒸腾D．地下径流[图形解码]答案：(1)D(2)B判读技巧1．河流径流量过程曲线图一般可以从以下几个方面判读(1)河流径流量大小取决于降水量(或冰雪融化量)及流域面积。
如雨水补给的河流径流量一般较大，冰雪融水补给的河流径流量一般较小；但同样是雨水补给，我国南方地区与北方地区河流的径流量大小差别很大。
(2)河流径流量的季节变化。
以降水补给为主的河流径流量季节变化大，以地下水补给为主的河流径流量季节变化小。
(3)汛期出现的时间。
如永久性积雪和冰川融水补给的河流汛期在夏季；季节性积雪融水补给的河流汛期大多在春季。
同样是降水补给，夏雨型气候区的河流汛期在夏季，冬雨型气候区的河流汛期在冬季，年雨型的热带雨林、温带海洋性气候区则多无明显的汛期。
(4)有无断流。
一般以降水补给、地下水补给为主的河流不会出现断流的情况。
内流河地区往往由于气温低，冰雪不融化，没有冰雪融水补给导致河流断流。
(5)曲线变化和缓。
多是地下水补给，也可能是河流位于热带雨林气候区或温带海洋性气候区，还可能是水库的调节功能导致的。
2．河流流量过程曲线图的读图方法和解题思路(1)横坐标—时间变化→分析水文特征：河流径流量季节变化、汛期、结冰期、断流等情况。
(2)纵坐标—数值特征→分析径流量特征：数值高低(峰值、谷值)、径流量变化幅度、极值出现时间。
方法技巧：如何判读河流流量过程线图1.判读方法⑴读横轴，看时间与径流曲线的对应状况。
横轴指示了径流变化对应的月份，从中可以看出河流径流变化的时间分布特点。
图中径流最高值出现在8月份，冬季的几个月份径流变化较小。
⑵读竖轴，看流量的数值大小。
竖轴上标明的流量数值大小可以反映河流的流量大小。
图中的最大流量在220 m3/s左右，说明该河流量较小。
⑶读曲线，看径流的变化特点。
从径流曲线的高低起伏变化可以看出其丰水期和枯水期的长短分布状况。
图中河流的丰水期从6月份持续到9月份。
⑷看组合，分析河流的水文特征。
该河的径流变化基本上与气温的变化一致，且流量较小，说明该河以冰雪融水补给为主，径流的季节变化大，年际变化较小。
2.主要应用(从流量过程曲线图中分析河流补给)⑴洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。
⑵汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。
⑶春季和夏季出现两个汛期的河流，除由雨水补给外，还可能有季节性积雪融水补给。
⑷河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。
⑸曲线变化和缓，多系地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。
3.河流流量过程线与沿线地理环境的关系示例(不同地区河流流量过程线)⑴地区(我国)⑵天气(我国)⑶气候(北半球)【典型例题】（【全国百强校】浙江省绍兴市第一中学2016届高三上学期期中考试）读我国某河流水文断面“径流日流量变化曲线图”，完成下列各题。
1.该水文断面最有可能位于( )A．乌鲁木齐河 B．松花江 C．钱塘江 D．淮河2. 河流径流量最大时( )A．降水量丰富 B．冰雪消融量大 C．径流蒸发量小 D．河流下渗量小思维过程从图表中获取信息答案 1.A 2.B练习：(2016·湖南师大附中模拟)下图是我国某地区一条河流受三种不同水体补给而形成的全年流量曲线图。
方法技巧：如何判读河流流量过程线图1.判读方法⑴读横轴，看时间与径流曲线的对应状况。
横轴指示了径流变化对应的月份，从中可以看出河流径流变化的时间分布特点。
图中径流最高值出现在8月份，冬季的几个月份径流变化较小。
⑵读竖轴，看流量的数值大小。
竖轴上标明的流量数值大小可以反映河流的流量大小。
图中的最大流量在220 m3/s左右，说明该河流量较小。
⑶读曲线，看径流的变化特点。
从径流曲线的高低起伏变化可以看出其丰水期和枯水期的长短分布状况。
图中河流的丰水期从6月份持续到9月份。
⑷看组合，分析河流的水文特征。
该河的径流变化基本上与气温的变化一致，且流量较小，说明该河以冰雪融水补给为主，径流的季节变化大，年际变化较小。
2.主要应用(从流量过程曲线图中分析河流补给)⑴洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。
⑵汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。
⑶春季和夏季出现两个汛期的河流，除由雨水补给外，还可能有季节性积雪融水补给。
⑷河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。
⑸曲线变化和缓，多系地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。
3.河流流量过程线与沿线地理环境的关系示例(不同地区河流流量过程线)⑴地区(我国)⑵天气(我国)⑶气候(北半球)【典型例题】（【全国百强校】浙江省绍兴市第一中学2016届高三上学期期中考试）读我国某河流水文断面“径流日流量变化曲线图”，完成下列各题。
1.该水文断面最有可能位于( )A．乌鲁木齐河 B．松花江 C．钱塘江 D．淮河2. 河流径流量最大时( )A．降水量丰富 B．冰雪消融量大 C．径流蒸发量小 D．河流下渗量小思维过程从图表中获取信息答案 1.A 2.B练习：(2016·湖南师大附中模拟)下图是我国某地区一条河流受三种不同水体补给而形成的全年流量曲线图。
河流流量过程曲线图的判读河流流量过程曲线图表述了河流径流的特征和运动的基本规律，也就是河水的空间来源和时间变化的总体反映，它是由纵、横坐标组成的坐标图。
[常考图示][判读技巧](1)识别图中纵、横坐标代表的地理事物的名称、单位及方法，特别是纵坐标应更加关注，如代表几个地理事物，各个地理事物是用什么形式表示的等，如图3中的纵坐标代表气温、降水量和径流分配。
(2)以横坐标的时间变化为主线，分析其水文特征，如流量大小、汛期及流量的季节变化、冰期及断流情况，以及流量的年际变化情况等。
①阅读图中流量过程曲线，依纵坐标中流量数据(绝对值或相对值)推断河流全年流量(或多年平均流量)的大小。
②分析图中流量过程曲线弯曲的变化幅度，可以确定河流流量的枯水期、丰水期(或枯水年、丰水年)的时间段，丰水期和枯水期流量的差值大小；是否有断流，断流出现在哪几个月份等，说明河流流量年内季节变化规律(或流量的年际变化规律)。
(3)流量过程曲线反映的主要内容。
①流量的大小。
②从曲线变化幅度了解水量的季节变化。
③从曲线高峰期了解汛期出现的时间和长短。
④从曲线低谷区了解枯水期出现的时间和长短。
(4)从流量过程曲线图中分析河流补给。
①洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。
②汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。
③春季和夏季出现两个汛期的河流，除由雨水补给外，还可能有季节性积雪融水补给。
④河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。
⑤曲线变化和缓，多系地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。
[应用体验]1．(2012·全国卷)下图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。
读图，完成(1)～(2)题。
(1)此次局地暴雨可能出现在图a中的( )A．①地B．②地 C．③地 D．④地(2)乙水文站洪峰流量峰值小于甲水文站，主要是因为甲、乙水文站之间( )A．河道淤积 B．河谷变宽 C．湖泊分流 D．湖水补给量减小[解析]1．从图名中可知图b是一次暴雨后图a中甲乙两水文站的流量变化状况，其变化状况可以洪峰出现时间、洪峰流量大小等方面分析。
高中地理河流流量过程曲线判读
流量过程曲线反映的主要内容包括：流量的大小;从曲线变化幅度了解水量的季节变化;从曲线高峰期了解汛期出现的时间和长短;从曲线低谷区了解枯水期出现的时间和长短。
河流径流量过程线图一般可以从以下几个方面把握。
(1)河流流量大小取决于降水量(或冰雪融化量)及流域面积。
如河水补给的水量一般较大,冰雪融水补给河流径流量一般较小;但同样是河流补给，我国南方地区与北方地区河流的径流量大小差别很大。
(2)河流的径流量的季节变化。
以降水补给为主的河流季节变化大，以地下水补给为主的河流季节变化小。
(3)汛期出现的时间。
如冰川补给汛期在夏季;季节性冰雪融水补给的河流汛期大多在春季;同样是降水补给，夏雨型气候区的河流汛期在冬季，年雨型的热带雨林、温带海洋性气候则多无明显的汛期。
(4)有无断流。
一般降水补给、地下水补给的河流不会出现断流的情况。
内流河往往由于气温低，冰雪不融化，没有冰川融水补给所致。
(5)曲线变化和缓，多是地下水补给，也可能是热带雨林气候区或温带海洋性气候区，还可能是水库的调节功能。
河流流量过程线图读图方法和解题思路。
(1)横坐标—时间变化—分析水文特征：河流径流量季节
变化、汛期、冰期、断流等情况
(2)纵坐标—数值特征—分析径流量特征：数值高低(峰值、谷值)、径流量变化幅度、极值出现时间
(3)解题思路分析：结合地理位置与海陆位置——分析气候特征——确定径流量随降水量的变化而变化?径流量随气温的变化而变化?
我国各地区河流流量过程曲线的分析如下。
(1)东部季风区(华北地区)
降水集中在7、8月，汛期为7、8月或稍晚一些时间;由于冬春降水少，枯水期出现在12、1、2月份。
本区以雨水补给为主，径流的季节变化随降水量的变化而变化。
