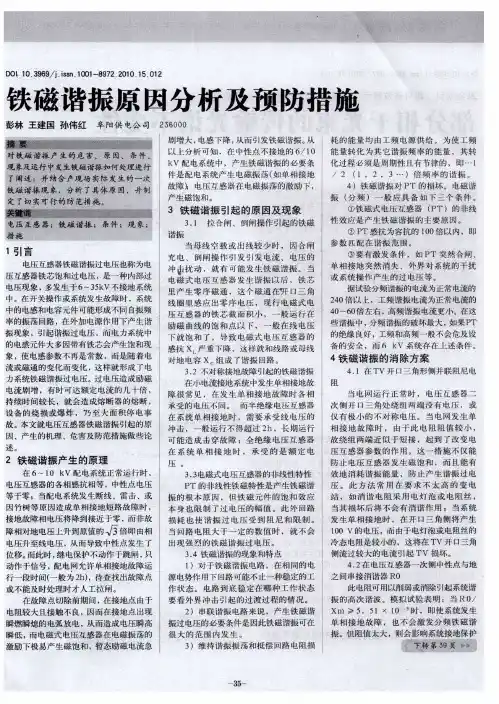

电压互感器铁磁谐振原因与对策概述

浅析电压互感器铁磁谐振解决方案电压互感器是一种用于测量电气系统中电压的传感器。

它通过感应电气系统中的电压变化，将其转化为标准化的电压信号输出。

在电力系统中，电压互感器的准确性和稳定性对系统的安全运行至关重要。

由于铁磁谐振现象的存在，电压互感器在一定工况下可能会出现误差，严重影响系统的稳定性和可靠性。

针对电压互感器铁磁谐振现象的解决方案备受关注。

针对电压互感器铁磁谐振现象，目前主要的解决方案包括使用无铁芯电压互感器、改进铁芯结构和铁芯质量、优化接线方式和增加补偿电路等措施。

下面将对这些解决方案进行浅析，以期为电力系统工程师提供一些参考。

首先是使用无铁芯电压互感器。

无铁芯电压互感器是一种新型的电压测量装置，其工作原理是利用电磁感应原理，在外加电场作用下，在电容绝缘介质内产生电荷分布，从而实现电场分布与电场强度成正比的效果，不需要铁芯来产生磁通量，因此不会受到铁磁谐振现象的影响。

使用无铁芯电压互感器可以有效解决铁磁谐振问题，提高系统的可靠性。

其次是改进铁芯结构和铁芯质量。

铁芯是电压互感器的主要组成部分，其性能直接影响电压互感器的工作稳定性和可靠性。

通过改进铁芯的结构和制造工艺，可以降低铁芯在铁磁谐振频率点上的磁滞和涡流损耗，从而降低铁磁谐振的影响。

提高铁芯的材料质量和磁导率，也可以有效改善电压互感器的性能，减少铁磁谐振带来的影响。

另外一个解决方案是优化接线方式和增加补偿电路。

在实际的电力系统中，电压互感器的接线方式和周围环境会对其性能产生一定的影响。

通过优化电压互感器的接线方式，可以减少外界电磁干扰，提高电压互感器的抗干扰能力，从而降低铁磁谐振的影响。

增加补偿电路也是一种常见的解决方案，可以通过在电压互感器中引入补偿电路，来调节电压互感器的输入和输出特性，降低铁磁谐振的影响。

针对电压互感器铁磁谐振现象的解决方案有很多种，每种方案都有其适用的场景和特点。

在实际的电力系统工程中，需要根据具体的工程要求和环境条件来选择合适的解决方案，以保证电压互感器的稳定性和可靠性。

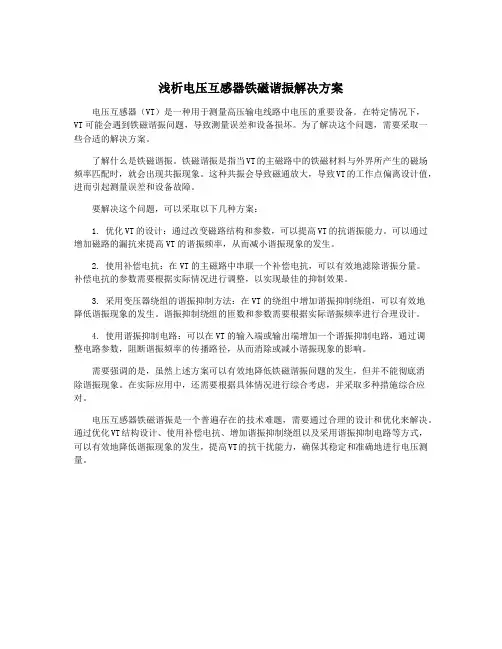

浅析电压互感器铁磁谐振解决方案电压互感器（VT）是一种用于测量高压输电线路中电压的重要设备。

在特定情况下，VT可能会遇到铁磁谐振问题，导致测量误差和设备损坏。

为了解决这个问题，需要采取一些合适的解决方案。

了解什么是铁磁谐振。

铁磁谐振是指当VT的主磁路中的铁磁材料与外界所产生的磁场频率匹配时，就会出现共振现象。

这种共振会导致磁通放大，导致VT的工作点偏离设计值，进而引起测量误差和设备故障。

要解决这个问题，可以采取以下几种方案：1. 优化VT的设计：通过改变磁路结构和参数，可以提高VT的抗谐振能力。

可以通过增加磁路的漏抗来提高VT的谐振频率，从而减小谐振现象的发生。

2. 使用补偿电抗：在VT的主磁路中串联一个补偿电抗，可以有效地滤除谐振分量。

补偿电抗的参数需要根据实际情况进行调整，以实现最佳的抑制效果。

3. 采用变压器绕组的谐振抑制方法：在VT的绕组中增加谐振抑制绕组，可以有效地降低谐振现象的发生。

谐振抑制绕组的匝数和参数需要根据实际谐振频率进行合理设计。

4. 使用谐振抑制电路：可以在VT的输入端或输出端增加一个谐振抑制电路，通过调整电路参数，阻断谐振频率的传播路径，从而消除或减小谐振现象的影响。

需要强调的是，虽然上述方案可以有效地降低铁磁谐振问题的发生，但并不能彻底消除谐振现象。

在实际应用中，还需要根据具体情况进行综合考虑，并采取多种措施综合应对。

电压互感器铁磁谐振是一个普遍存在的技术难题，需要通过合理的设计和优化来解决。

通过优化VT结构设计、使用补偿电抗、增加谐振抑制绕组以及采用谐振抑制电路等方式，可以有效地降低谐振现象的发生，提高VT的抗干扰能力，确保其稳定和准确地进行电压测量。

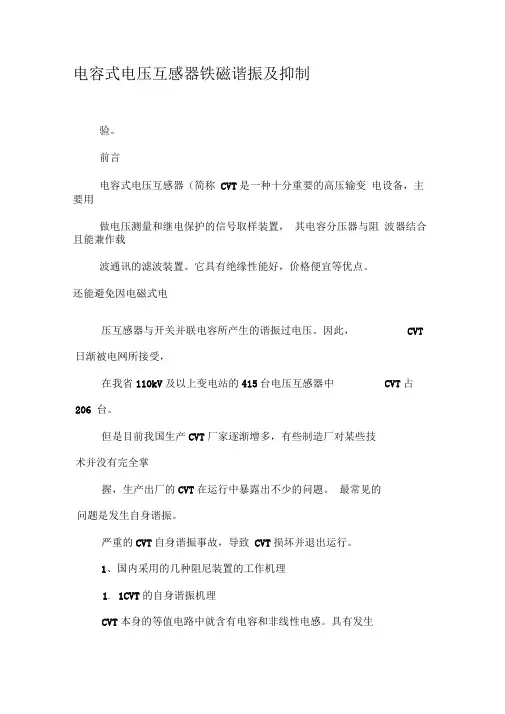

电容式电压互感器铁磁谐振及抑制验。

前言电容式电压互感器（简称CVT是一种十分重要的高压输变电设备，主要用做电压测量和继电保护的信号取样装置，其电容分压器与阻波器结合且能兼作载波通讯的滤波装置。

它具有绝缘性能好，价格便宜等优点。

还能避免因电磁式电压互感器与开关并联电容所产生的谐振过电压。

因此，CVT日渐被电网所接受，在我省110kV及以上变电站的415台电压互感器中CVT占206 台。

但是目前我国生产CVT厂家逐渐增多，有些制造厂对某些技术并没有完全掌握，生产出厂的CVT在运行中暴露出不少的问题。

最常见的问题是发生自身谐振。

严重的CVT自身谐振事故，导致CVT损坏并退出运行。

1、国内采用的几种阻尼装置的工作机理1. 1CVT的自身谐振机理CVT本身的等值电路中就含有电容和非线性电感。

具有发生串联谐振条件。

在图1 中，当发生一次侧突然合闸或二次侧短路、又突然消除等冲击时，过渡过程中产生的过电压会使中间变压器的铁心出现饱和，励磁电感Lm呈非线性下降，回路的固有频率上升（Lm为中间变压器励磁电感,C为等值电容）可达到额定频率的1／2，1／3，1/5……；此时，可能出现某一分数次谐波振荡，最常见的是1／3 次谐波振荡，假如回路中不存在阻尼，或阻尼参数不当。

由于电源不断地供给能量，分数次铁磁谐振就会持续下去，谐振过电压的幅值可能达到额定电压的2〜3倍。

这个非真实的电压信号传到次测量仪表和继电保护装置，将导致误指示或误动作，此外持续的过电压作用，将危害互感器的绝缘。

因此CVT在制造时，必须设置阻尼装置，以抑制铁磁谐振，否则不能投入运行，这是电力部反事故措施一再强调的。

1．2 几种阻尼装置的优缺点1．2．1 纯电阻阻尼器纯电阻阻尼器在剩余电压绕组的输出端长期接入固定电阻，这种阻尼装置结构简单，过去老式CVT使用较多。

其缺点是功率消耗较大，影响测量准确度和次输出容量。

目前已基本逐步淘汰。

1．2．2 电子型阻尼器电子型阻尼器如图2。

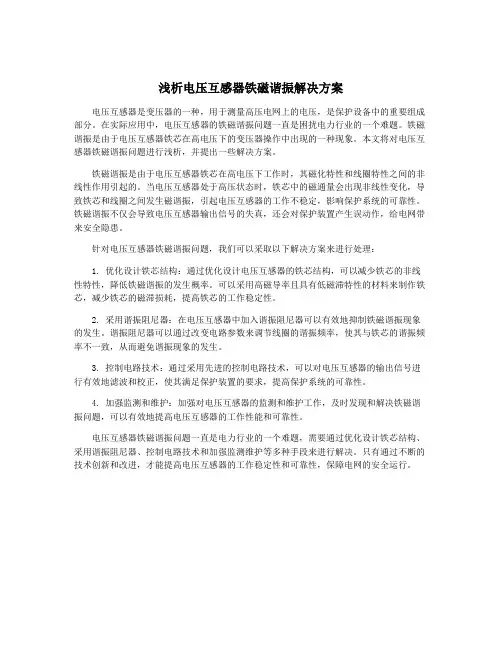

浅析电压互感器铁磁谐振解决方案电压互感器是变压器的一种，用于测量高压电网上的电压，是保护设备中的重要组成部分。

在实际应用中，电压互感器的铁磁谐振问题一直是困扰电力行业的一个难题。

铁磁谐振是由于电压互感器铁芯在高电压下的变压器操作中出现的一种现象。

本文将对电压互感器铁磁谐振问题进行浅析，并提出一些解决方案。

铁磁谐振是由于电压互感器铁芯在高电压下工作时，其磁化特性和线圈特性之间的非线性作用引起的。

当电压互感器处于高压状态时，铁芯中的磁通量会出现非线性变化，导致铁芯和线圈之间发生磁谐振，引起电压互感器的工作不稳定，影响保护系统的可靠性。

铁磁谐振不仅会导致电压互感器输出信号的失真，还会对保护装置产生误动作，给电网带来安全隐患。

针对电压互感器铁磁谐振问题，我们可以采取以下解决方案来进行处理：1. 优化设计铁芯结构：通过优化设计电压互感器的铁芯结构，可以减少铁芯的非线性特性，降低铁磁谐振的发生概率。

可以采用高磁导率且具有低磁滞特性的材料来制作铁芯，减少铁芯的磁滞损耗，提高铁芯的工作稳定性。

2. 采用谐振阻尼器：在电压互感器中加入谐振阻尼器可以有效地抑制铁磁谐振现象的发生。

谐振阻尼器可以通过改变电路参数来调节线圈的谐振频率，使其与铁芯的谐振频率不一致，从而避免谐振现象的发生。

3. 控制电路技术：通过采用先进的控制电路技术，可以对电压互感器的输出信号进行有效地滤波和校正，使其满足保护装置的要求，提高保护系统的可靠性。

4. 加强监测和维护：加强对电压互感器的监测和维护工作，及时发现和解决铁磁谐振问题，可以有效地提高电压互感器的工作性能和可靠性。

电压互感器铁磁谐振问题一直是电力行业的一个难题，需要通过优化设计铁芯结构、采用谐振阻尼器、控制电路技术和加强监测维护等多种手段来进行解决。

只有通过不断的技术创新和改进，才能提高电压互感器的工作稳定性和可靠性，保障电网的安全运行。

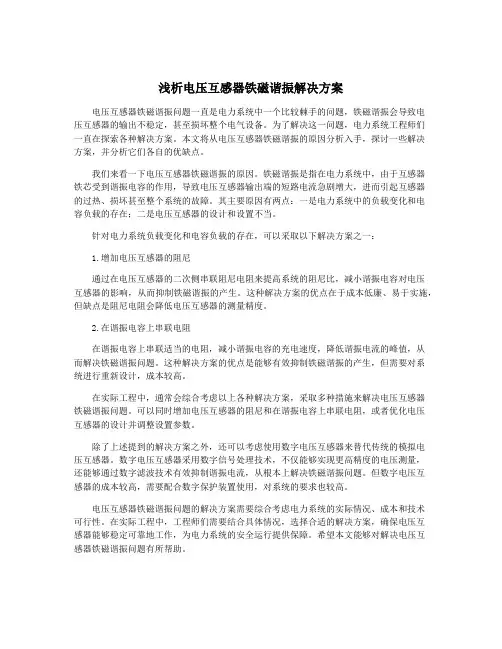

浅析电压互感器铁磁谐振解决方案电压互感器铁磁谐振问题一直是电力系统中一个比较棘手的问题，铁磁谐振会导致电压互感器的输出不稳定，甚至损坏整个电气设备。

为了解决这一问题，电力系统工程师们一直在探索各种解决方案。

本文将从电压互感器铁磁谐振的原因分析入手，探讨一些解决方案，并分析它们各自的优缺点。

我们来看一下电压互感器铁磁谐振的原因。

铁磁谐振是指在电力系统中，由于互感器铁芯受到谐振电容的作用，导致电压互感器输出端的短路电流急剧增大，进而引起互感器的过热、损坏甚至整个系统的故障。

其主要原因有两点：一是电力系统中的负载变化和电容负载的存在；二是电压互感器的设计和设置不当。

针对电力系统负载变化和电容负载的存在，可以采取以下解决方案之一：1.增加电压互感器的阻尼通过在电压互感器的二次侧串联阻尼电阻来提高系统的阻尼比，减小谐振电容对电压互感器的影响，从而抑制铁磁谐振的产生。

这种解决方案的优点在于成本低廉、易于实施，但缺点是阻尼电阻会降低电压互感器的测量精度。

2.在谐振电容上串联电阻在谐振电容上串联适当的电阻，减小谐振电容的充电速度，降低谐振电流的峰值，从而解决铁磁谐振问题。

这种解决方案的优点是能够有效抑制铁磁谐振的产生，但需要对系统进行重新设计，成本较高。

在实际工程中，通常会综合考虑以上各种解决方案，采取多种措施来解决电压互感器铁磁谐振问题。

可以同时增加电压互感器的阻尼和在谐振电容上串联电阻，或者优化电压互感器的设计并调整设置参数。

除了上述提到的解决方案之外，还可以考虑使用数字电压互感器来替代传统的模拟电压互感器。

数字电压互感器采用数字信号处理技术，不仅能够实现更高精度的电压测量，还能够通过数字滤波技术有效抑制谐振电流，从根本上解决铁磁谐振问题。

但数字电压互感器的成本较高，需要配合数字保护装置使用，对系统的要求也较高。

电压互感器铁磁谐振问题的解决方案需要综合考虑电力系统的实际情况、成本和技术可行性。

在实际工程中，工程师们需要结合具体情况，选择合适的解决方案，确保电压互感器能够稳定可靠地工作，为电力系统的安全运行提供保障。

浅析电压互感器铁磁谐振过电压防范措施电压互感器是电力系统中常用的测量仪器，也是系统中的重要装置之一。

但是，在电力系统的运行中，电压互感器的使用也面临着很多问题，如铁磁谐振过电压。

铁磁谐振过电压是电压互感器在谐振情况下，长时间处于高电压状态下，容易造成设备损坏，甚至导致安全事故发生。

因此，需要采取有效措施，加强电压互感器的防范措施，以保障电力系统的安全稳定运行。

一、铁磁谐振过电压的成因及危害电压互感器中的铁芯是由硅钢片叠压而成，其导磁特性是非线性的。

一般情况下，电压互感器的负载比较小，电压互感器的电路谐振是极难发生的。

但是，如果出现负载开路（如断路器拆卸等操作），则使得电压互感器中的感应电流大幅度减小，电感值变大，当电容注入电流时，系统中的电容和电感共振，形成铁磁谐振。

当发生脉冲放电或过电流的冲击时，电感器内部的电压猛地升高，这就是铁磁谐振过电压的成因之一。

铁磁谐振过电压会造成设备局部击穿，损坏电容、电抗器等电力设备，对电力系统的可靠性和安全性造成严重威胁。

另外，如果频繁发生铁磁谐振过电压现象，还会造成电网负荷调节不稳定，导致电压波动，影响系统的稳定性。

二、电压互感器的防范措施1.调整电压互感器的谐振频率电压互感器的谐振频率是通过电容和电感器之间建立的谐振回路来实现的。

因此，在设计和安装过程中，可以调整电容和电感器之间的参数，以达到一定的谐振频率，减少铁磁谐振过电压的发生。

2.加装过电压保护装置过电压保护装置是电力系统中重要的防护装置之一，其作用是对电力系统中的过电压进行有效的控制。

在电压互感器的设计和安装过程中，可以增加过电压保护装置的投入，当电压互感器出现谐振时，过电压保护装置可以及时地将过电压抑制在一定范围内，从而保护电力系统的运行安全。

3.系统电容投入系统电容投入可以改善电网系统的功率因数和电压水平，同时还可以抑制铁磁谐振过电压的发生。

在电网系统的设计和运行中，可以根据需要增加系统电容的投入，减少电容和电感器之间的谐振，从而保护电力设备的运行安全。

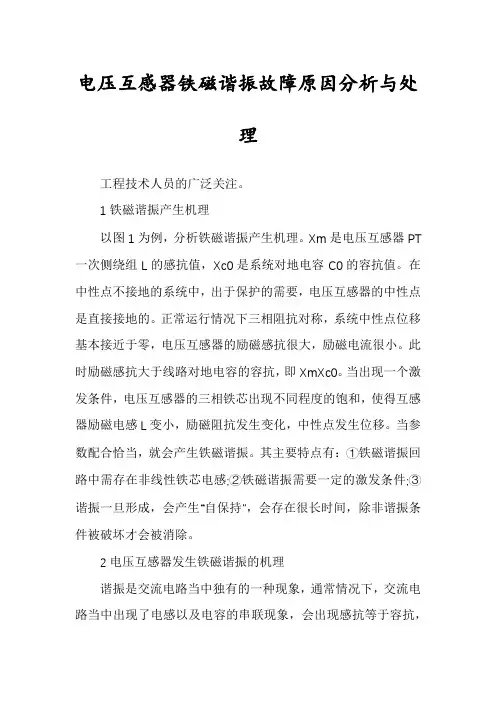

电压互感器铁磁谐振故障原因分析与处理工程技术人员的广泛关注。

1铁磁谐振产生机理以图1为例，分析铁磁谐振产生机理。

Xm是电压互感器PT 一次侧绕组L的感抗值，Xc0是系统对地电容C0的容抗值。

在中性点不接地的系统中，出于保护的需要，电压互感器的中性点是直接接地的。

正常运行情况下三相阻抗对称，系统中性点位移基本接近于零，电压互感器的励磁感抗很大，励磁电流很小。

此时励磁感抗大于线路对地电容的容抗，即XmXc0。

当出现一个激发条件，电压互感器的三相铁芯出现不同程度的饱和，使得互感器励磁电感L变小，励磁阻抗发生变化，中性点发生位移。

当参数配合恰当，就会产生铁磁谐振。

其主要特点有：①铁磁谐振回路中需存在非线性铁芯电感;②铁磁谐振需要一定的激发条件;③谐振一旦形成，会产生“自保持”，会存在很长时间，除非谐振条件被破坏才会被消除。

2电压互感器发生铁磁谐振的机理谐振是交流电路当中独有的一种现象，通常情况下，交流电路当中出现了电感以及电容的串联现象，会出现感抗等于容抗，从而造成谐振。

一般来说，电力系统当中，受到电容、电感等元件故障影响或者误操作时，就会产生以谐振为代表的震荡回路。

谐振所具有的串谐特征，还会对某些系统元件产生不可逆的破坏性影响，其中电压互感器在谐振影响下的表现十分明显，这是由于电压互感器作为铁芯元件，而铁芯在参与到回路当中所形成的饱和电路会表现为非线性的电感参数，从而造成其严重破坏。

就目前的电力系统谐振问题影响特征来看，谐振问题一般可以依据电网结构分为并联谐振以及串联谐振两种谐振类型，前者表现在小接地单流系统内部，并联状态下的铁磁谐振会使得电容与电压互感器在一次中性接地点的非线性电感之上，构成谐振回路;而后者则是在大接地电流系统当中产生。

电磁式电压互感器会通过非线性电感与断路器断口的电容共同构成谐振回路。

而在众多谐振回路当中，铁磁电压谐振出现最为频繁，同时影响力也最大。

由于铁磁谐振会对电网的正常运行产生损害，因此完善电压互感器铁磁谐振解决方案的制定，具有十足的必要性。

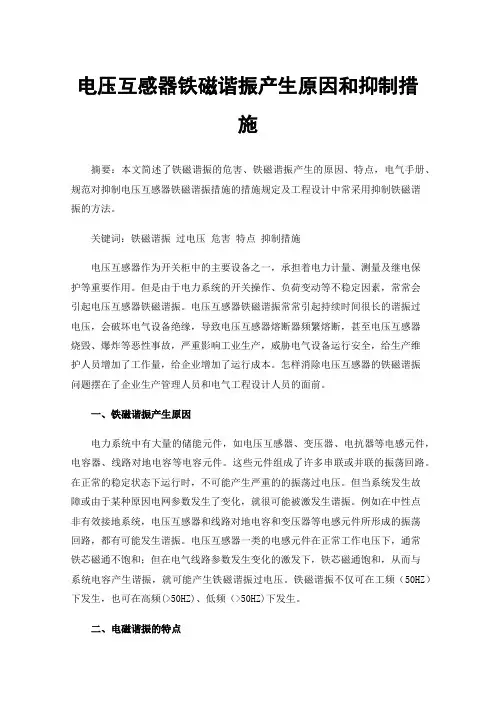

电压互感器铁磁谐振产生原因和抑制措施摘要：本文简述了铁磁谐振的危害、铁磁谐振产生的原因、特点，电气手册、规范对抑制电压互感器铁磁谐振措施的措施规定及工程设计中常采用抑制铁磁谐振的方法。

关键词：铁磁谐振过电压危害特点抑制措施电压互感器作为开关柜中的主要设备之一，承担着电力计量、测量及继电保护等重要作用。

但是由于电力系统的开关操作、负荷变动等不稳定因素，常常会引起电压互感器铁磁谐振。

电压互感器铁磁谐振常常引起持续时间很长的谐振过电压，会破坏电气设备绝缘，导致电压互感器熔断器频繁熔断，甚至电压互感器烧毁、爆炸等恶性事故，严重影响工业生产，威胁电气设备运行安全，给生产维护人员增加了工作量，给企业增加了运行成本。

怎样消除电压互感器的铁磁谐振问题摆在了企业生产管理人员和电气工程设计人员的面前。

一、铁磁谐振产生原因电力系统中有大量的储能元件，如电压互感器、变压器、电抗器等电感元件，电容器、线路对地电容等电容元件。

这些元件组成了许多串联或并联的振荡回路。

在正常的稳定状态下运行时，不可能产生严重的的振荡过电压。

但当系统发生故障或由于某种原因电网参数发生了变化，就很可能被激发生谐振。

例如在中性点非有效接地系统，电压互感器和线路对地电容和变压器等电感元件所形成的振荡回路，都有可能发生谐振。

电压互感器一类的电感元件在正常工作电压下，通常铁芯磁通不饱和；但在电气线路参数发生变化的激发下，铁芯磁通饱和，从而与系统电容产生谐振，就可能产生铁磁谐振过电压。

铁磁谐振不仅可在工频（50HZ）下发生，也可在高频(>50HZ)、低频（>50HZ)下发生。

二、电磁谐振的特点电磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器励磁磁通饱和作用引起的持续的、高幅值过电压现象，其主要特点为：1.谐振回路中铁心电感呈非线性，电感随电流增大而铁心饱和而趋于平稳；2.铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态变成谐振状态；如单相接地，跳闸、合闸，投切电容器等。

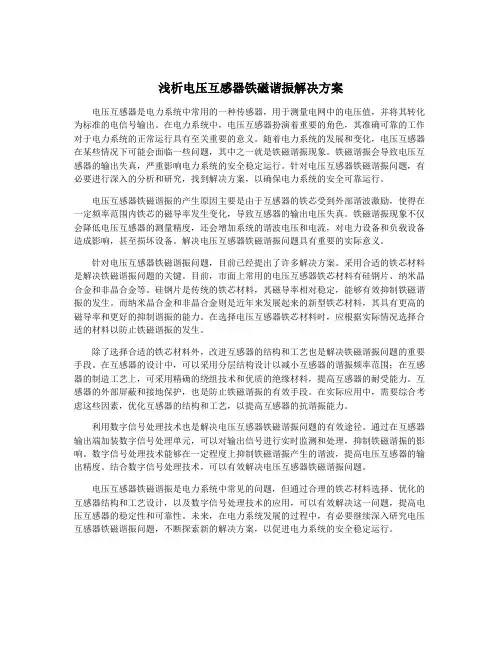

浅析电压互感器铁磁谐振解决方案电压互感器是电力系统中常用的一种传感器，用于测量电网中的电压值，并将其转化为标准的电信号输出。

在电力系统中，电压互感器扮演着重要的角色，其准确可靠的工作对于电力系统的正常运行具有至关重要的意义。

随着电力系统的发展和变化，电压互感器在某些情况下可能会面临一些问题，其中之一就是铁磁谐振现象。

铁磁谐振会导致电压互感器的输出失真，严重影响电力系统的安全稳定运行。

针对电压互感器铁磁谐振问题，有必要进行深入的分析和研究，找到解决方案，以确保电力系统的安全可靠运行。

电压互感器铁磁谐振的产生原因主要是由于互感器的铁芯受到外部谐波激励，使得在一定频率范围内铁芯的磁导率发生变化，导致互感器的输出电压失真。

铁磁谐振现象不仅会降低电压互感器的测量精度，还会增加系统的谐波电压和电流，对电力设备和负载设备造成影响，甚至损坏设备。

解决电压互感器铁磁谐振问题具有重要的实际意义。

针对电压互感器铁磁谐振问题，目前已经提出了许多解决方案。

采用合适的铁芯材料是解决铁磁谐振问题的关键。

目前，市面上常用的电压互感器铁芯材料有硅钢片、纳米晶合金和非晶合金等。

硅钢片是传统的铁芯材料，其磁导率相对稳定，能够有效抑制铁磁谐振的发生。

而纳米晶合金和非晶合金则是近年来发展起来的新型铁芯材料，其具有更高的磁导率和更好的抑制谐振的能力。

在选择电压互感器铁芯材料时，应根据实际情况选择合适的材料以防止铁磁谐振的发生。

除了选择合适的铁芯材料外，改进互感器的结构和工艺也是解决铁磁谐振问题的重要手段。

在互感器的设计中，可以采用分层结构设计以减小互感器的谐振频率范围；在互感器的制造工艺上，可采用精确的绕组技术和优质的绝缘材料，提高互感器的耐受能力。

互感器的外部屏蔽和接地保护，也是防止铁磁谐振的有效手段。

在实际应用中，需要综合考虑这些因素，优化互感器的结构和工艺，以提高互感器的抗谐振能力。

利用数字信号处理技术也是解决电压互感器铁磁谐振问题的有效途径。

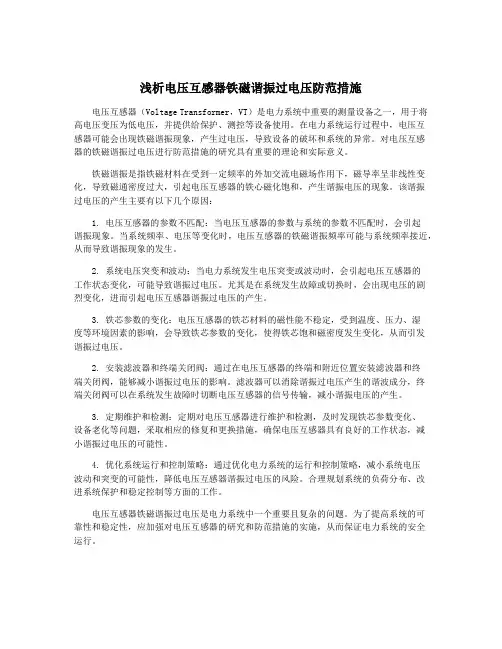

浅析电压互感器铁磁谐振过电压防范措施电压互感器（Voltage Transformer，VT）是电力系统中重要的测量设备之一，用于将高电压变压为低电压，并提供给保护、测控等设备使用。

在电力系统运行过程中，电压互感器可能会出现铁磁谐振现象，产生过电压，导致设备的破坏和系统的异常。

对电压互感器的铁磁谐振过电压进行防范措施的研究具有重要的理论和实际意义。

铁磁谐振是指铁磁材料在受到一定频率的外加交流电磁场作用下，磁导率呈非线性变化，导致磁通密度过大，引起电压互感器的铁心磁化饱和，产生谐振电压的现象。

该谐振过电压的产生主要有以下几个原因：1. 电压互感器的参数不匹配：当电压互感器的参数与系统的参数不匹配时，会引起谐振现象。

当系统频率、电压等变化时，电压互感器的铁磁谐振频率可能与系统频率接近，从而导致谐振现象的发生。

2. 系统电压突变和波动：当电力系统发生电压突变或波动时，会引起电压互感器的工作状态变化，可能导致谐振过电压。

尤其是在系统发生故障或切换时，会出现电压的剧烈变化，进而引起电压互感器谐振过电压的产生。

3. 铁芯参数的变化：电压互感器的铁芯材料的磁性能不稳定，受到温度、压力、湿度等环境因素的影响，会导致铁芯参数的变化，使得铁芯饱和磁密度发生变化，从而引发谐振过电压。

2. 安装滤波器和终端关闭阀：通过在电压互感器的终端和附近位置安装滤波器和终端关闭阀，能够减小谐振过电压的影响。

滤波器可以消除谐振过电压产生的谐波成分，终端关闭阀可以在系统发生故障时切断电压互感器的信号传输，减小谐振电压的产生。

3. 定期维护和检测：定期对电压互感器进行维护和检测，及时发现铁芯参数变化、设备老化等问题，采取相应的修复和更换措施，确保电压互感器具有良好的工作状态，减小谐振过电压的可能性。

4. 优化系统运行和控制策略：通过优化电力系统的运行和控制策略，减小系统电压波动和突变的可能性，降低电压互感器谐振过电压的风险。

合理规划系统的负荷分布、改进系统保护和稳定控制等方面的工作。

电压互感器谐振产生的原因及防范措施浅析一、概述在电力系统中，电压互感器非线性电抗所引起的谐振称作电压互感器铁磁谐振。

这种谐振不仅会导致电压互感器保险熔断，电压互感器烧坏或者爆炸，而且危及电力系统其他电器。

如避雷器爆炸，若绝缘击穿，小电流接地选线装置误动，低周减载装置误动等现象。

电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的谐振过电压。

谐振过电压不仅会在操作或事故时的过渡过程中产生，而且还可能在过渡过程结束后较长时间内稳定存在，直到发生新的操作谐振条件受到破坏为止。

谐振过电压可在各种电压等级的网络中产生，尤其在35kV及以下的电网中，由谐振造成的事故较多，已成为系统内普遍关注的问题。

二、谐振过电压产生原因电力系统正常运行时，电压互感器的励磁阻抗很大，电网对地阻抗呈现容性，三相基本平衡，中性点位移电压很小。

但在某些扰动的情况下，使电压互感器暂态励磁电流急剧增加，电感值下降，单相的电感值有所不同，使中性点出现零序电压。

当电压互感器三相并联零序电抗值与系统的容性阻抗值达到固定振荡频率时，产生谐振现象。

随着系统对地电容值得增加，依次发生高次、基波、1/2等分频谐振。

振荡一旦形成，振荡状态可以实现“自保持”，很长时间不衰减，直到新的扰动产生，改变振荡条件才会消失。

电网运行中，正常时中性点不接地系统PT铁芯饱和、中性点不接地方式发生单相故障、运维人员操作或事故处理方法不当都会产生谐振过电压。

另外设备设计选型、参数不匹配也是谐振过电压产生原因。

所以防止谐振过电压的措施即破坏谐振条件，使参数配合避开谐振区，需要对系统有整体的参数预测，从而调整电网参数。

三、中性点不接地系统谐振的分类中性点不接地系统的谐振分基波谐振、高频谐振和分频谐振三种，谐振一般由接地激发产生，但当向仅带有电压互感器的空母线突然充电时也易产生基波谐振;当发生单相接地时易产生分频谐振，特别是单相接地突然消失(如拉路查找故障线路)时易激发谐振。

电压互感器谐振原因分析及有效防止措施摘要：电力系统中的电容和电阻元件，一般可认为是线性参数，可是电感元件则不然。

由于振荡回路中包含不同特性的电感元件，谐振分为三种不同的类型：线性谐振、铁磁谐振、参数谐振，而铁磁谐振过电压现象是电力系统中一种比较常见的内部过电压现象，这种电压持续时间长，甚至能长时间自保持，它是导致电压互感器毁坏的主要原因之一，同时也是电力系统中某些重大事故的诱发原因之一，对电力系统的安全运行构成了极大的威胁，因而有必要对铁磁谐振进行详细分析，找出产生铁磁谐振的根源，并采取有效措施进行防止，保证电力系统的稳定安全运行。

关键词：电压互感器；铁磁谐振；防止措施1.电压互感器铁磁谐振的特点（1）产生铁磁谐振的必要条件是铁心电感的起始值和电感两端的等效电容组成的自振频率必须小于并接近于谐振频率。

（2）回路参数平滑地变化时，谐振电压、电流会产生跃变。

（3）谐振时产生反倾现象，即谐振后电感上的电压降由原来与电源电势相同变为相反，电容上的电压降由原来与电源电势反向变为同向。

（4）谐振频率必须是由电源频率基波和它的简单分数倍分率或整数倍高频。

（5）谐振后可自保持在一种稳定状态。

（6）谐振一般在经受到足够强烈的扰动时外激产生，在一定条件下也可以自激产生。

2.电压互感器铁磁谐振的危害电压互感器发生铁磁诣振的直接危害是：1）由于谐振时电压互感器一次绕组通过相当大的电流，在一次熔断器尚未熔断时可能使电压互感器绕组烧坏。

2）造成电压互感器一次熔断器熔断。

电压互感器发生铁磁谐振的间接危害是：当电压互感器一次熔断器熔断后，将造成部分继电保护和自动装置的误动作，从而扩大了事故。

3.电压互感器铁磁谐振的原因分析3.1产生电压互感器铁磁谐振的必要条件为了分析并联谐振产生的必要条件，把电力系统内如图1所示的三相交流系统一般的电压互感器回路简化为如图2所示的电阻R、电感L、电容C的并联回路。

图1 电压互感器（PT）在电力系统中的接线原理图图2 并联谐振回路图2中R为电感L本身的电阻，I L为感性电流，I C为容性电流， 为系统角频率。

电压互感器铁磁谐振及其防范措施电压互感器是电力系统中常见的一种变压器，用于将高电压变压为低电压，以便测量和保护设备的使用。

然而，电压互感器在使用过程中可能遇到铁磁谐振问题，需要采取防范措施。

本文将详细介绍电压互感器的铁磁谐振原因、影响及其防范措施。

铁磁谐振是指电压互感器在特定运行条件下产生共振现象，造成设备无法正常工作。

其原因主要有两个方面。

首先，电压互感器中心抽头的电感不足，由于电感与电容并联连接，导致谐振频率较低。

其次，由于电压互感器绕组接地或绕组与地之间的绝缘存在问题，引起谐振频率下的绕组电感和绕组与地电容的谐振。

铁磁谐振对电压互感器的影响可以分为两个方面。

首先，铁磁谐振会导致电压互感器输出电压的谐波失真，影响系统的稳定性和可靠性。

其次，由于谐振时电压互感器输出电压为零，将无法正常测量和保护设备，可能引起设备故障或损坏。

为了防范电压互感器的铁磁谐振问题，可以采取以下措施：1.设计合理的电压互感器。

在电压互感器的设计中，应合理选择中心抽头的电感值，使其能够满足系统的谐振要求。

同时，应根据实际情况，采用适当的过电压保护措施，以提高电压互感器的抗干扰能力。

2.实施良好的绝缘措施。

电压互感器的绕组应采用合适的绝缘材料，并且要进行良好的绝缘处理，保证绕组与地之间的绝缘性能。

3.定期检测和维护。

定期对电压互感器进行绝缘电阻测试和回路谐振频率测试，检测系统中是否存在绝缘故障和谐振问题。

同时，对电压互感器进行定期维护和检修，确保其工作可靠和稳定。

4.安装过压保护装置。

在电压互感器的输入和输出电路中，可以安装过压保护装置，对输入电压进行监测和保护，一旦出现过压情况，及时切断电压互感器的输入电路，保护电压互感器不受破坏。

在实际使用中，需要根据具体情况综合考虑这些防范措施，并进行合理的设计和安装。

只有确保电压互感器的设计合理、绝缘良好、定期检测和维护等，才能有效地防范铁磁谐振问题的发生，保证系统的稳定性和可靠性。

电压互感器铁磁谐振产生原因和抑制措施摘要：电力系统的结构可以说是很复杂的，电压互感器铁磁谐振会带来一定程度的影响，其中比较常见的便是烧坏电压互感器，进而导致高压电机跳闸使生产停止，造成经济损失。

文章通过对电压互感器铁磁谐振的产生原因进行分析，提出了几点措施，以供相关部门参考利用。

关键词：电压互感器；铁磁谐振；危害；消除措施1引言通常情况下，直接接地系统和不接地系统共同组成电力系统接地系统。

直接接地系统的特点是容易产生并联谐振，不接地系统的特点是当发生单相接地时，容易出现串联谐振。

长期以来，电网的安全、稳定运行受到电力系统谐振过电压的严重影响和制约。

铁磁谐振在中性点不接地系统中所占的比例比较大。

当前，铁磁谐振问题随着电网的不断发展，在中性点直接接地系统中变得越加突出、严重，发生的概率也在逐渐增大，公司系统多次发生铁磁谐振引起的过电压案例，对电网的冲击很大，危害很深，应引起足够的重视。

2产生铁磁谐振的原因铁磁谐振存在三种情况：直接接地系统对地电容引发的铁磁谐振；不接地系统的单相接地引起的铁磁谐振；断路器端口并联的电容形成的铁磁谐振。

电力系统中许多元件是属于电感性的，如电力变压器、互感器、发电机、消弧线圈为电感元件，而线路各导线对地和导线间既存在纵向电感又存在横向电容，这些元件组成复杂的振荡回路，在一定的能量作用下特定参数配合的回路就会出现谐振现象。

由于铁芯电感的磁通和电流之间的非线性关系，电压升高导致铁芯电感饱和，极易使电压互感器发生铁磁谐振。

在中性点不接地系统中，如果不考虑线路的有功损耗和相间电容，仅考虑电压互感器电感与线路的对地电容C，当C大到一定值且电压互感器不饱和时，感抗XL大于容抗XC；而当电压互感器上电压上升到一定数值时，电压互感器的铁芯饱和，感抗XL小于容抗XC，这样就构成了谐振条件，下列几种激发条件可以造成铁磁谐振：（1）当投入电力系统的电力线路长度发生变化时，线路对地电容与线路电阻发生改变。

浅析电压互感器铁磁谐振解决方案电压互感器是一种用于测量电压的电气设备，它通过感应变压器原理将被测电压转换成为标准信号输出，广泛应用于电力系统中的各个环节。

电压互感器在工作过程中可能会出现一些问题，其中最常见的就是铁磁谐振现象。

铁磁谐振是电压互感器中的一个重要问题，它会导致互感器在工作过程中出现异常，降低测量精度，甚至损坏设备。

对于铁磁谐振问题的解决方案是非常重要的。

一、铁磁谐振的原因铁磁谐振是由于电压互感器中的铁芯和谐振电容之间的共振现象引起的。

在电压互感器的工作过程中，如果铁芯和谐振电容的参数设置不当，就会导致谐振频率与系统中的其他参数相匹配，从而引发铁磁谐振现象。

铁磁谐振会导致互感器中的热损耗增加、非线性失真、采样波形畸变等问题，严重影响电压测量精度和设备可靠性。

二、铁磁谐振的解决方案1. 谐振电容的设计在设计电压互感器时，需要针对具体的应用环境和要求，合理设计谐振电容的参数。

谐振电容的参数包括容值、介质损耗、介质常数等，合理设置这些参数可以有效避免铁磁谐振现象的发生。

通常情况下，可以通过仿真分析、试验验证等手段来确定最佳的谐振电容设计方案。

2. 铁芯结构优化铁芯是电压互感器中的关键部件，其性能直接影响到互感器的工作稳定性和测量精度。

对于铁磁谐振问题，可以通过对铁芯的结构进行优化设计，减小谐振频率，并提高谐振抑制能力。

通过选用高性能材料、合理设计铁芯形状和参数等手段，可以有效降低铁磁谐振的发生概率。

3. 控制系统参数控制系统的参数设置也直接影响到电压互感器的谐振性能。

通过调整控制系统的参数，例如频率响应、增益、相位裕度等，可以达到抑制铁磁谐振的效果。

通过定期对控制系统进行调试和检测，可以及时发现并解决铁磁谐振的问题。

4. 回路设计优化回路设计是影响互感器性能的一个重要因素，对于铁磁谐振问题，可以通过优化回路设计来改善互感器的性能。

例如采用合适的绕组结构、增加绕组间的隔离电容器、调整绕组匝数等手段，可以有效减轻铁磁谐振的影响。

浅析电压互感器铁磁谐振过电压防范措施电压互感器是电力系统中一种重要的电压测量设备，它们被广泛应用于电力系统中，用于测量各种电气量和控制各种电器设备。

然而，在电力系统中，电压互感器在运行过程中可能会面临着一些问题，如铁磁谐振过电压。

本文将对电压互感器铁磁谐振过电压的原因进行分析，并探讨一些预防措施。

1. 铁磁谐振过电压的原因在电力系统中，当电压互感器的二次侧接入电容，电容电感并联回路会引起谐振。

由于电压互感器的二次侧电容非常小，因此当二次侧电容与其他并联元件的电感形成谐振回路时，电容电感振荡频率非常高，可达几千赫兹以上。

在这种情况下，铁芯发生过饱和现象，附加磁通和磁滞损耗会导致互感器产生铁磁谐振过电压。

铁磁谐振过电压会对电力系统中的电气设备造成不良影响，导致设备损坏，缩短其寿命，甚至可能导致系统瘫痪。

一些由铁磁谐振过电压引起的典型缺陷包括绝缘击穿、设备烧毁以及对电器设备的不正常负荷。

为了避免铁磁谐振过电压的发生，需要采取一些措施来减轻铁芯饱和和磁滞损耗。

以下是一些常用的防范措施：（1）在电压互感器的二次侧并联引线后，接一个适当的串联电感，以减小谐振电容电感回路的谐振频率，从而减轻铁芯饱和问题。

（2）增加电流过载继电器或过流保护装置来防止过载情况发生。

（3）采用电压互感器的铁心有足够宽的工作磁通密度时，不会引起过剩饱和，从而避免铁磁谐振过电压的发生。

（4）在电压互感器的制造过程中，谨慎地选择铁心材料和加工铁心确保其充分磁化，来减轻铁芯磁滞损耗的影响。

4. 结论铁磁谐振过电压是电力系统中普遍存在的问题。

它可能会导致电器设备失效，影响系统稳定性。

采取适当的预防措施是避免铁磁谐振过电压的发生和减轻其影响的关键。
