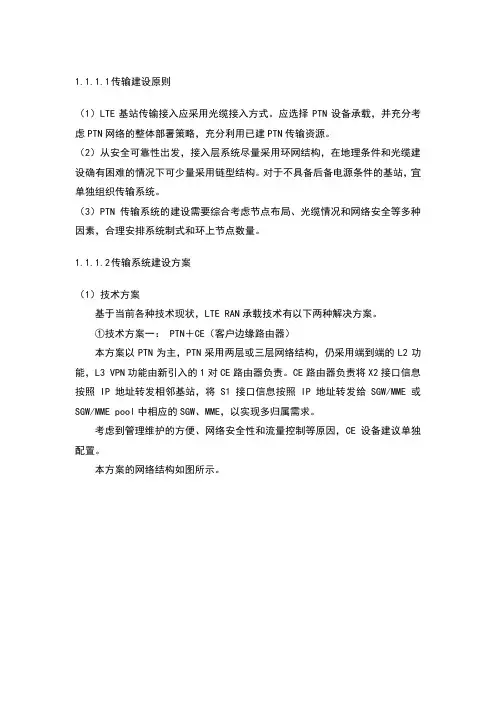

1.1.1.1传输建设原则(1)LTE基站传输接入应采用光缆接入方式。
应选择PTN设备承载,并充分考虑PTN网络的整体部署策略,充分利用已建PTN传输资源。
(2)从安全可靠性出发,接入层系统尽量采用环网结构,在地理条件和光缆建设确有困难的情况下可少量采用链型结构。
对于不具备后备电源条件的基站,宜单独组织传输系统。
(3)PTN传输系统的建设需要综合考虑节点布局、光缆情况和网络安全等多种因素,合理安排系统制式和环上节点数量。
1.1.1.2传输系统建设方案(1)技术方案基于当前各种技术现状,LTE RAN承载技术有以下两种解决方案。
①技术方案一: PTN+CE(客户边缘路由器)本方案以PTN为主,PTN采用两层或三层网络结构,仍采用端到端的L2功能,L3 VPN功能由新引入的1对CE路由器负责。
CE路由器负责将X2接口信息按照IP地址转发相邻基站,将S1接口信息按照IP地址转发给SGW/MME或SGW/MME pool中相应的SGW、MME,以实现多归属需求。
考虑到管理维护的方便、网络安全性和流量控制等原因,CE设备建议单独配置。
本方案的网络结构如图所示。
图错误!文档中没有指定样式的文字。
-1方案一网络结构图对于核心网多机房组网应用,还需考虑机房、局站间的通信实现。
具体解决方案和网络中各个连接关系详见图。
图错误!文档中没有指定样式的文字。
-2 方案一网络连接示意图②技术方案二:具备L3 VPN功能的PTN以PTN设备建设端到端的LTE RAN承载网,PTN核心层设备具备L3 VPN功能,实现基于IP地址的电路调度,汇聚层/接入层仍采用L2功能。
PTN核心层设备负责将X2接口信息按照IP地址转发相邻基站,将S1接口信息按照IP地址转发给SGW/MME或SGW/MME pool中相应的SGW、MME,以实现多归属需求。
本方案的网络结构见图。
图错误!文档中没有指定样式的文字。
-3 方案二网络结构图对于多局站组网应用,还需考虑局站间的通信实现。

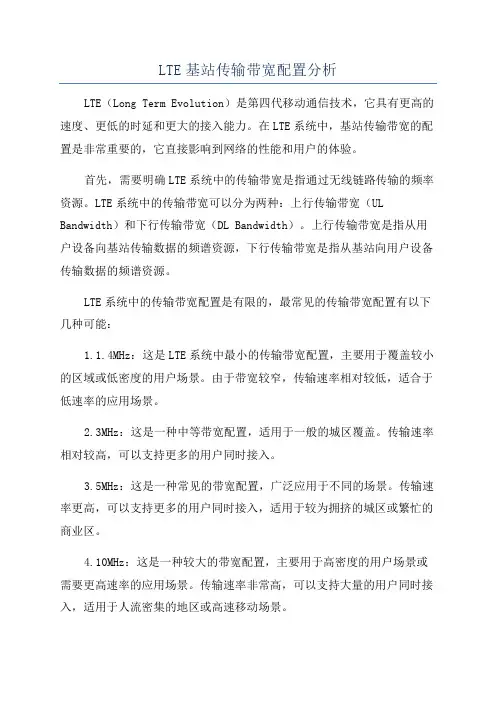

LTE基站传输带宽配置分析LTE(Long Term Evolution)是第四代移动通信技术,它具有更高的速度、更低的时延和更大的接入能力。
在LTE系统中,基站传输带宽的配置是非常重要的,它直接影响到网络的性能和用户的体验。
首先,需要明确LTE系统中的传输带宽是指通过无线链路传输的频率资源。
LTE系统中的传输带宽可以分为两种:上行传输带宽(UL Bandwidth)和下行传输带宽(DL Bandwidth)。
上行传输带宽是指从用户设备向基站传输数据的频谱资源,下行传输带宽是指从基站向用户设备传输数据的频谱资源。
LTE系统中的传输带宽配置是有限的,最常见的传输带宽配置有以下几种可能:1.1.4MHz:这是LTE系统中最小的传输带宽配置,主要用于覆盖较小的区域或低密度的用户场景。
由于带宽较窄,传输速率相对较低,适合于低速率的应用场景。
2.3MHz:这是一种中等带宽配置,适用于一般的城区覆盖。
传输速率相对较高,可以支持更多的用户同时接入。
3.5MHz:这是一种常见的带宽配置,广泛应用于不同的场景。
传输速率更高,可以支持更多的用户同时接入,适用于较为拥挤的城区或繁忙的商业区。
4.10MHz:这是一种较大的带宽配置,主要用于高密度的用户场景或需要更高速率的应用场景。
传输速率非常高,可以支持大量的用户同时接入,适用于人流密集的地区或高速移动场景。
5.20MHz:这是LTE系统中最大的带宽配置,一般用于需要极高速率和大容量的场景,如繁忙的市中心、火车站或机场等。
传输速率非常高,可以支持大规模的用户同时接入。
在进行LTE基站传输带宽配置时,需要综合考虑以下几个因素:1.覆盖范围:传输带宽的配置应根据基站的覆盖范围进行选择。
覆盖范围越大,传输带宽应选择较大的配置。
2.用户密度:传输带宽的配置应根据用户密度进行选择。
用户密度越大,传输带宽应选择较大的配置,以支持更多的用户同时接入。
3.应用需求:不同的应用对传输带宽的需求不同,传输带宽的配置应根据应用需求进行选择。
LTE网络性能优化简述LTE(Long Term Evolution)是4G移动通信技术的一种,具有数据传输速度快、延迟低等优势。
LTE网络性能优化旨在提高网络的覆盖范围、数据传输速率和用户体验。
本文将从网络规划、频谱管理、无线接入优化、传输优化等方面进行详细描述。
一、网络规划优化网络规划是LTE网络性能优化的基础,包括基站选址规划、频点规划、载波规划等。
在基站选址规划中,要根据地形、建筑物分布等因素选择合适的位置,以保证信号覆盖范围的合理性。
在频点规划和载波规划中,要根据频谱资源的合理配置,避免频点间的干扰,提高网络容量。
二、频谱管理优化频谱是LTE网络的关键资源,频谱管理优化主要包括频点规划、功率控制、邻频干扰管理等。
频点规划需要根据频谱资源的合理配置,避免频点间的干扰,提高网络的容量和业务负载能力。
功率控制主要是通过动态功率调整,使得信号在合适的功率范围内传输,避免过度发送功率或过低的传输功率。
邻频干扰管理主要是通过技术手段,减少邻频干扰对网络性能的影响,提高网络质量。
三、无线接入优化无线接入是用户与移动网络之间的接口,无线接入优化主要包括小区划分、功控调整、信道优化等方面。
小区划分要根据用户分布和通信需求合理划分小区,以提高小区的容量和用户体验。
功控调整是通过动态调整功率,使不同用户能够以适当的信号质量接入网络,避免功率浪费和信号干扰。
信道优化主要是通过技术手段,提高信道质量和容量,减少传输延迟和错误率。
四、传输优化传输是LTE网络中数据传输的关键环节,传输优化主要包括带宽分配、QoS管理、IP优化等方面。
带宽分配是通过合理分配带宽资源,满足不同业务的需求,提高数据传输速率和网络容量。
QoS管理是通过设置不同的业务优先级和限制条件,提供针对不同业务的优化策略,保证网络的服务质量。
IP优化主要是通过网络层的优化技术,减少数据传输的延迟和带宽消耗,提高网络性能和用户体验。
五、网络维护和优化LTE网络的性能优化不是一次性的工作,需要进行持续的网络维护和优化。
1试验网组网需求主要考虑下行传输带宽,根据试验网组网要求,带宽以如下参数进行评估站型载波宽度MIMO下行调制方式S111(室外),O1(室内)20Mhz2x264QAM2下行单载扇业务理论带宽估计2:2时隙配比每一帧时隙单流承载bit数:RB总数* [每RB的子载波数* (子帧内符号数-控制符号数) - RS数] *调制阶数*码率=100 * [12 * (14 -2)–12] * 6 *0.9 = 71280bit每一个DwPTS时隙单流承载业务bit数:RB总数* [每RB的子载波数* (DwPTS内符号数-控制符号数) - RS数] *调制阶数*码率=100 * [12 * (14 -6)–8] * 6 *0.9 = 47520bit因此:若为2:2时隙配比,2x2 MIMO,则下行峰值带宽为:(71280*4 + 47520*2)若3:1时隙配比,2x2 MIMO,则下行峰值带宽为:3BBU总带宽考虑切换时的X2用户面流量,较少。
同时如果用户在切换时,流量从X2接口走,则不占用S1接口,因此总的S1+X2流量不变。
考虑X2接口控制面流量。
设一个基站与另一个基站的X2接口信令带宽约64kbps;一个基站与邻近16个基站有X2连接,则总共1Mbps流量。
表1eNodeB总带宽:BBU总容量3x20MHz(S111)小区S1+X2用户面流量3x104.544104.544X2控制面流量1 Mbps1 MbpsBBU总带宽314Mbps106 Mbps承载带宽(5%开销)330Mbps111Mbps20Mhz小区(O1)BBU采用GE接口,可以满足带宽需求。
以上是考虑2x2MIMO情况,若试验网需测试4x4MIMO,则传输带宽还需加倍。
4传输组网建议目前TDIP化建设部署的PTN,在接入层都可以提供GE接入,并且进行过多次现网试点,建议在LTE试验网优选PTN进行传输组网。
5Ir接口估算TD-LTE中Ir口上/下行最大传输速率计算如下:Ir速率=采样频率*(I路数据bit位宽+Q路数据bit位宽)*天线数*10B/8B 线路编码比率2天线20MHz带宽下,Ir口速率:30.72M*32bit*2天线每个小区要求:1根3G的光纤(或1根6G的光纤) 8天线20MHz带宽下,Ir口速率:30.72M*32bit*8天线每个小区要求:2根6G的光纤。

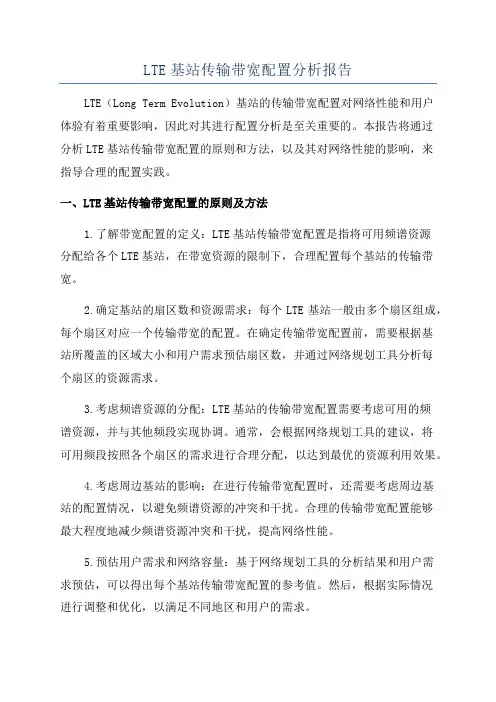

LTE基站传输带宽配置分析报告LTE(Long Term Evolution)基站的传输带宽配置对网络性能和用户体验有着重要影响,因此对其进行配置分析是至关重要的。
本报告将通过分析LTE基站传输带宽配置的原则和方法,以及其对网络性能的影响,来指导合理的配置实践。
一、LTE基站传输带宽配置的原则及方法1.了解带宽配置的定义:LTE基站传输带宽配置是指将可用频谱资源分配给各个LTE基站,在带宽资源的限制下,合理配置每个基站的传输带宽。
2.确定基站的扇区数和资源需求:每个LTE基站一般由多个扇区组成,每个扇区对应一个传输带宽的配置。
在确定传输带宽配置前,需要根据基站所覆盖的区域大小和用户需求预估扇区数,并通过网络规划工具分析每个扇区的资源需求。
3.考虑频谱资源的分配:LTE基站的传输带宽配置需要考虑可用的频谱资源,并与其他频段实现协调。
通常,会根据网络规划工具的建议,将可用频段按照各个扇区的需求进行合理分配,以达到最优的资源利用效果。
4.考虑周边基站的影响:在进行传输带宽配置时,还需要考虑周边基站的配置情况,以避免频谱资源的冲突和干扰。
合理的传输带宽配置能够最大程度地减少频谱资源冲突和干扰,提高网络性能。
5.预估用户需求和网络容量:基于网络规划工具的分析结果和用户需求预估,可以得出每个基站传输带宽配置的参考值。
然后,根据实际情况进行调整和优化,以满足不同地区和用户的需求。
二、LTE基站传输带宽配置的影响1.覆盖范围和网络容量:传输带宽的配置直接影响基站的覆盖范围和网络容量。
适当增加传输带宽可以提高基站的覆盖范围,增加用户连接数和数据传输量,提高网络容量。
2.用户体验和速率:传输带宽配置也会影响用户的上网体验和数据传输速率。
合理增加传输带宽可以提高用户的平均速率和峰值速率,减少网络拥塞和数据传输延迟。
3.周边干扰和频谱资源利用率:传输带宽配置与周边基站的配置情况紧密相关。
合理的传输带宽配置能够减少周边基站的干扰,提高频谱资源的利用率,避免频谱资源的浪费。

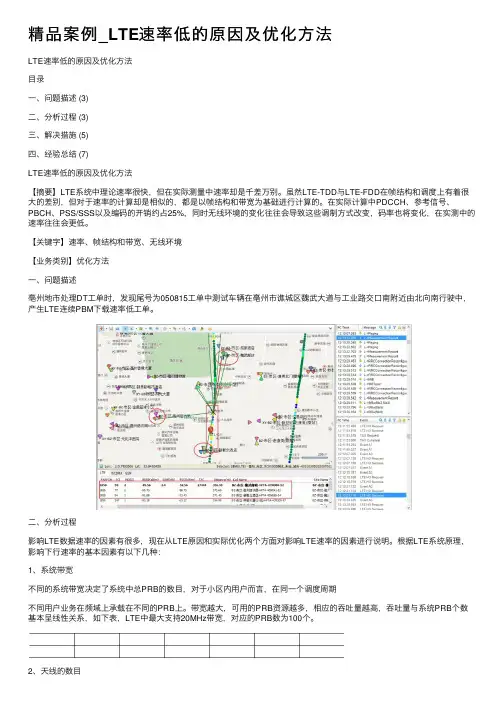

精品案例_LTE速率低的原因及优化⽅法LTE速率低的原因及优化⽅法⽬录⼀、问题描述 (3)⼆、分析过程 (3)三、解决措施 (5)四、经验总结 (7)LTE速率低的原因及优化⽅法【摘要】LTE系统中理论速率很快,但在实际测量中速率却是千差万别。
虽然LTE-TDD与LTE-FDD在帧结构和调度上有着很⼤的差别,但对于速率的计算却是相似的,都是以帧结构和带宽为基础进⾏计算的。
在实际计算中PDCCH、参考信号、PBCH、PSS/SSS以及编码的开销约占25%,同时⽆线环境的变化往往会导致这些调制⽅式改变,码率也将变化,在实测中的速率往往会更低。
【关键字】速率、帧结构和带宽、⽆线环境【业务类别】优化⽅法⼀、问题描述亳州地市处理DT⼯单时,发现尾号为050815⼯单中测试车辆在亳州市谯城区魏武⼤道与⼯业路交⼝南附近由北向南⾏驶中,产⽣LTE连续PBM下载速率低⼯单。
⼆、分析过程影响LTE数据速率的因素有很多,现在从LTE原因和实际优化两个⽅⾯对影响LTE速率的因素进⾏说明。
根据LTE系统原理,影响下⾏速率的基本因素有以下⼏种:1、系统带宽不同的系统带宽决定了系统中总PRB的数⽬,对于⼩区内⽤户⽽⾔,在同⼀个调度周期不同⽤户业务在频域上承载在不同的PRB上。
带宽越⼤,可⽤的PRB资源越多,相应的吞吐量越⾼,吞吐量与系统PRB个数基本呈线性关系,如下表,LTE中最⼤⽀持20MHz带宽,对应的PRB数为100个。
2、天线的数⽬在LTE中引⼊了MIMO,MIMO系统在发射端和接收端均采⽤多天线(或阵列天线)和多通道。
利⽤MIMO技术可以提⾼信道的容量,也可以提⾼信道的可靠性,降低误码率。
天线的数⽬越多,可进⾏传输的通道越多,对应的速率就越⾼。
3、终端的能⼒LTE中对UE进⾏了严格的规定,根据协议,⽬前已经定义15类终端,不同等级的终端每个调度周期可以接收的最⼤⽐特数不同,每个TB的⽐特数不同,可⽀持的空分复⽤的层数也不同;对于上⾏仅有5类、8类和15类⽀持64QAM不同类型终端功能除协议规定的终端类型对速率有重要影响外,终端⽣产过程其芯⽚处理能⼒,终端接收灵敏度等也对速率产⽣重要影响。
LTE基站传输带宽配置分析随着4G网络的快速发展,新建基站、双层网小区以及开通CA功能的小区大量入网,更多的小区,更快的速率意味着对传输带宽的要求更高。
而无线基站传输带宽要求的不同,也决定了对传输网络规划建设要求的不同。
本文主要从江苏现网传输资源配置情况及集团要求的依据出发,分析在现网传输资源配置情况下,小区及用户LTE速率能力。
一、峰值传输带宽计算根据TD-LTE的网络架构,E-NodeB基站的总传输带宽需求包括S1用户平面的业务数据带宽需求、S1控制平面的信令传输带宽需求、X2用户平面的业务数据带宽需求和X2控制平面的信令传输带宽需求几部分。
具体计算公式为:E-NodeB总带宽需求=(S1用户平面带宽需求+X2用户平面带宽需求)×扇区数+S1控制平面带宽需求+ X2控制平面带宽需求+其他开销带宽其中:●S1用户平面的业务数据带宽需求与小区吞吐量相关,可以用(扇区吞吐量×扇区数)来表示,对于峰值传输带宽计算时,扇区吞吐量采用峰值传输速率进行计算●X2用户平面的业务数据带宽需求与小区中同时切换的用户数及每用户平均需要转发的数据量相关●切换时的X2用户平面流量较少。
同时如果用户在切换时,流量从X2接口走,则不占用S1接口,因此总的S1+X2流量不变。
●S1控制平面带宽需求约为1Mbps●设一个基站与另一个基站的X2接口信令带宽约64kbps,一个基站与邻近16个基站有X2连接,X2控制平面的带宽需求总共约1Mbps流量●其他开销带宽每个厂家不一样,可以按照5%计算从上面的公式可知,要计算基站的峰值传输带宽,需要计算单小区的峰值速率。
对于20MHz带宽,调制方式为64QAM的情况下,每一个子帧时隙单流承载bit数为:RB总数×[每RB的子载波数×(子帧内符号数- 控制符号数) - RS 数] ×调制阶数×码率=71280bit;每一个DwPTS时隙单流承载业务bit数为:RB总数×[每RB的子载波数×(DwPTS内符号数 - 控制符号数) - RS数]×调制阶数 *码率=47520bit ;这样,若3:1时隙配比,2×2 MIMO,则20MHz带宽单小区下行峰值带宽为104.544Mbps。
LTE基站配置及维护介绍Nokia甘肃项目团队目录LTE网络结构 LTE设备介绍 LTE数据配置 LTE基站维护 LTE总结交流metadata主要网元无线部分由e-NodeB组成,提供用户面和控制面。
核心网部分由MME,S-GW、P-GW和HSS组成。
主要网络接口X2接口指eNodeB之间的接口,支持数据和信令的直接传输。
S1接口指eNodeB与核心网EPC之间的接口。
其中,S1-MME是e-NodeB连接MME的控制面接口,S1-U是e-NodeB连接S-GW 的用户面接口。
FDD LTE eNodeB(FSMF+FXEB/FHEB)TDD LTE eNodeB(FSMF+FZHO)++/LTE基站(eNode B)metadatametadataDC out DC in SiSu/LMPRJ45EIF/RF/EXT4SFP+RF/EXT1-33*SFP+SRIOSFP+OSFP1OSFP2EIFRJ45EACHDMISync inHDMISync outHDMIDC in DC out RF/EXT5/6SFP+SRIOSFP+ QSFPmetadatametadatametadatametadataGPS安装的要求:1)GPS安装位置上方天空应视野开阔,天线竖直向上的视角应大于90度2)GPS天线在避雷针夹角45度内以保证避雷3)GPS接收模块的接收增益满足18~35db4)GPS天线与避雷针的水平距离在2~3mLTE数据配置metadataPC上网口配好IP地址:192.168.255.126/255.255.255.0LTE基站维护软件和基站软件包1.维护软件Site Manager:2.基站软件包:eNB软件包升级点击菜单栏中“Software”→Update SW to BTS Site..eNB软件包升级选择基站软件包:LN5.0_ENB_1304_619_02_release_BTSSM_d ownloadable。
LTE的KPI指标分析及优化LTE的KPI(Key Performance Indicator)指标分析及优化,是对LTE网络性能进行评估和改进的重要工作。
本文将从LTE的关键指标出发,对各项指标进行分析及优化措施,以提高LTE网络的性能。
1. 数据速率(Data Rate):数据速率是衡量LTE网络性能的重要指标之一、提高数据速率可通过以下优化措施实现:-增加基站数量:增加基站的覆盖范围和密度,提高用户的连接质量和数据传输速率。
-频谱优化:合理调配频谱资源,提高频谱利用率,增加数据传输速率。
-天线优化:合理设置天线方向和倾角,增加信号覆盖范围和传输效果,提高数据速率。
2. 接入性能(Access Performance):接入性能主要衡量用户接入LTE网络的效率和成功率。
优化措施包括:-增加小区数量:提高网络容量,缓解网络拥塞,提高用户接入成功率。
-加强手动重选功能:在网络负载高或信号弱的情况下,引导用户手动选择其他小区,提高接入成功率。
-优化小区切换参数:合理设置小区切换的优先级和门限值,减少掉话率和呼叫失败率。
3. 话音质量(Voice Quality):话音质量是衡量通话体验的重要指标。
提高话音质量的措施包括:-提高信道质量:通过天线优化,减少信号干扰和衰减,保证通话质量。
-优化码率和编解码算法:选择更高的编解码算法和合适的码率,提高语音的清晰度和准确性。
-减少呼叫丢失率:通过合理设置小区切换和优化呼叫控制流程,减少呼叫丢失率,提高通话质量。
4. 无线覆盖(Wireless Coverage):无线覆盖是衡量LTE网络覆盖能力的主要指标。
提高无线覆盖的措施包括:-增加基站密度:增加基站数量,提高网络覆盖范围和密度,弥补信号覆盖死角。
-使用辅助覆盖技术:如室内小区、中继站等,弥补室内和远离基站的覆盖缺陷。
-天线优化:调整天线方向和倾角,改善信号传播特性,提高覆盖范围和强度。
5. QoS(Quality of Service):QoS是衡量用户体验和网络服务质量的重要指标。

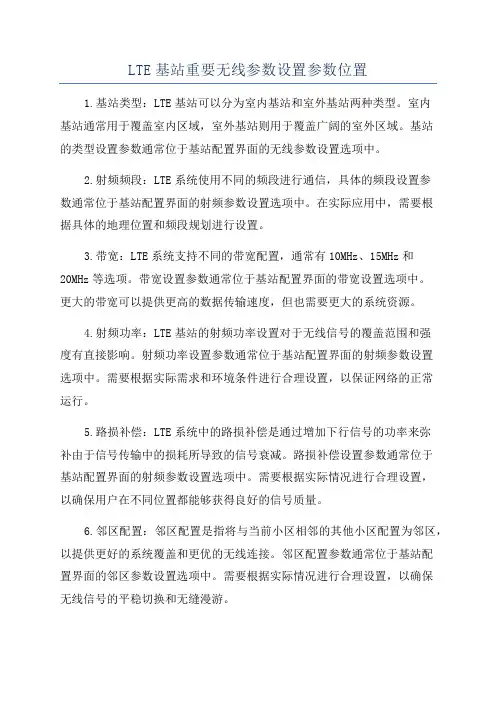

LTE基站重要无线参数设置参数位置1.基站类型:LTE基站可以分为室内基站和室外基站两种类型。
室内基站通常用于覆盖室内区域,室外基站则用于覆盖广阔的室外区域。
基站的类型设置参数通常位于基站配置界面的无线参数设置选项中。
2.射频频段:LTE系统使用不同的频段进行通信,具体的频段设置参数通常位于基站配置界面的射频参数设置选项中。
在实际应用中,需要根据具体的地理位置和频段规划进行设置。
3.带宽:LTE系统支持不同的带宽配置,通常有10MHz、15MHz和20MHz等选项。
带宽设置参数通常位于基站配置界面的带宽设置选项中。
更大的带宽可以提供更高的数据传输速度,但也需要更大的系统资源。
4.射频功率:LTE基站的射频功率设置对于无线信号的覆盖范围和强度有直接影响。
射频功率设置参数通常位于基站配置界面的射频参数设置选项中。
需要根据实际需求和环境条件进行合理设置,以保证网络的正常运行。
5.路损补偿:LTE系统中的路损补偿是通过增加下行信号的功率来弥补由于信号传输中的损耗所导致的信号衰减。
路损补偿设置参数通常位于基站配置界面的射频参数设置选项中。
需要根据实际情况进行合理设置,以确保用户在不同位置都能够获得良好的信号质量。
6.邻区配置:邻区配置是指将与当前小区相邻的其他小区配置为邻区,以提供更好的系统覆盖和更优的无线连接。
邻区配置参数通常位于基站配置界面的邻区参数设置选项中。
需要根据实际情况进行合理设置,以确保无线信号的平稳切换和无缝漫游。
7.射频增益:射频增益用于调整无线信号的整体强度,以优化系统的性能和覆盖范围。
射频增益设置参数通常位于基站配置界面的射频参数设置选项中。
需要根据实际情况进行合理设置,以确保信号的正常传输和接收。
8.无线安全:LTE基站的无线安全设置是保障网络安全和用户隐私的重要措施。
包括加密算法、认证方式和安全密钥等设置参数。
无线安全设置参数通常位于基站配置界面的安全参数设置选项中。
需要根据实际需求和安全级别进行合理设置,以确保网络的安全性和可靠性。
LTE网络优化分析报告分析一、背景随着移动通信技术的不断发展和用户对高速数据业务的需求增加,LTE网络逐渐成为主流无线通信技术。
然而,在实际网络运行中,用户可能会遇到网络质量不佳、信号覆盖区域不广等问题,需要对LTE网络进行优化分析,以提升网络性能和用户体验。
二、问题分析1.网络质量不佳用户在使用LTE网络时,可能会遇到网络延迟高、网速慢等问题,影响了用户的使用体验和满意度。
2.信号覆盖区域不广三、优化方案1.增加基站数量和功率增加基站数量和功率可以提高信号覆盖范围和网络容量,减少用户遇到信号盲区的概率,提升网络质量和用户体验。
2.优化网络参数配置通过调整LTE网络的参数配置,如功率控制、天线倾斜角度等,可以进一步改善信号质量和覆盖范围,减少干扰和盲区。
3.加强网络监控和故障排查建立有效的监控系统,及时发现网络故障和问题,并进行快速解决,可以提高网络的稳定性和可靠性。
4.引入优化工具和算法借助优化工具和算法,对网络进行深入分析和调整,优化网络资源分配和使用效率,提升网络性能和用户体验。
四、优化效果评估通过实施上述优化方案,可以得到以下优化效果:1.网络质量提升通过增加基站和调整参数配置,可以显著提高网络质量,降低延迟和提升网速,提升用户体验和满意度。
2.信号覆盖范围扩大通过增加基站数量和功率,减少信号盲区的出现,提高信号覆盖范围,使更多用户能够正常使用网络业务。
3.故障处理效率提升加强网络监控和故障排查,能够快速发现和解决网络故障,提高网络稳定性和可靠性,并减少用户遇到问题的概率。
4.网络资源利用率提高通过引入优化工具和算法,优化网络资源的使用效率,提高网络性能的同时,减少了资源浪费,实现了资源的最大化利用。
五、结论通过对LTE网络进行优化分析,可以解决网络质量不佳和信号覆盖区域不广的问题,提升用户体验和满意度。
优化方案包括增加基站数量和功率、优化网络参数配置、加强网络监控和故障排查、引入优化工具和算法等。
【最新整理,下载后即可编辑】LTE基站入门基站设备与配置目录1 LTE基站概述 (2)1.1 基站概念 (2)1.2 基站室外设备 (2)1.3 基站室内设备 (5)2 LTE基站类型与设备 (9)2.1 宏站和室分站区别 (9)2.2 TDD和FDD区别 (9)2.3 基站基本设备介绍 (10)2.3.1室内基带处理单元BBU (10)2.3.2电源模块DCDU (13)2.3.3时钟盒 (14)2.3.4 GPS (15)2.3.5远端射频模块RRU (15)2.3.6天线 (16)3 TDD与FDD站点配置 (19)3.1 TDD站点介绍 (19)3.1.1 D频段宏站介绍 (19)3.1.2 F频段宏站介绍 (22)3.1.3 TDD室分站点 (26)3.2 FDD站点介绍 (27)3.2.1 FDD宏站介绍 (27)3.2.2 FDD室分站点 (27)3.3 FISH站点介绍 (28)1 LTE基站概述1.1 基站概念基站是移动通信中组成蜂窝小区的基本单元,主要完成移动通信网和移动通信用户之间的通信和管理功能,从狭义上就可以把基站理解成一种无线电收发信电台。
换句话说,你的手机信号从哪里来,手机能上网、打电话都是因为你的手机(专业术语称为终端UE)驻留在一个基站上,在基站信号的覆盖范围内。
基站不是孤立存在的,它仅仅属于网络架构中的一部分,它是连接移动通信网和用户终端的桥梁基站一般由机房,信号处理设备,室外的射频模块、收发信号的天线、GPS、各种传输线缆等等组成。
下面将以基站接收信号,从室外到室内这样的顺序给大家介绍一下基站。
1.2基站室外设备(1)首先需要通过室外的天线接收信号,天线也是我们在室外判断是否周围有基站最明显的标志。
天线的形状如下图所示,类似扁平的长方体。
天线有很多不同的安装方式,下面列举了一些天线安装在不同地方的照片,当你看见这些天线,那么这个天线附近就应该有我们的基站了。
LTE基站上下行速率优化方案LTE(Long Term Evolution)是一种第4代(4G)无线通信技术,它提供了更高的速度、更低的延迟和更好的网络覆盖。
LTE基站的上下行速率是影响用户体验以及网络性能的关键指标之一、为了优化LTE基站的上下行速率,可以采取以下方案:1.调整频段配置:合理配置LTE网络的频段可以避免频段资源的浪费,提升上下行速率。
频段配置应根据实际网络负载情况和用户需求合理分配,避免频段重叠和干扰。
2. 增加物理资源:增加天线和射频(Radio Frequency, RF)单元数量,可以提高基站的接收和发送能力,从而提升上下行速率。
3. 使用多输入多输出(Multiple Input Multiple Output, MIMO)技术:MIMO技术利用多个天线进行数据传输,可以提高数据传输速度和网络容量。
使用MIMO技术可以增加信道容量,提高上下行速率。
4.部署小基站:在高密度区域部署小基站,可以提高网络容量和覆盖范围,从而提升用户的上下行速率。
小基站可以减少网络拥塞现象,提供更稳定和高速的无线信号。
5. 使用载波聚合(Carrier Aggregation)技术:载波聚合技术可以将多个频段的带宽进行聚合,提升上下行速率。
通过同时使用多个频段,可以提供更大的带宽和更高的速度。
6.提高无线传输效率:通过优化调度算法、提高调制解调器性能和改进链路适应性,可以提高上下行速率。
无线传输效率的提升可以减少信道资源的浪费,增加用户的通信容量。
7.优化网络覆盖和干扰管理:优化网络覆盖可以提高信号质量和传输速率。
通过优化干扰管理算法,减少邻频干扰和同频干扰,可以提高网络性能和上下行速率。
8.网络优化与带宽调整:不断对网络进行监测和优化,根据实时数据进行需求和带宽调整,实现最佳的网络性能和上下行速率。
9.优化移动终端性能:通过优化移动终端的硬件和软件性能,可以提高上下行速率。
例如,采用高速处理器、优化网络协议、增加缓存等措施都可以提高移动终端的数据传输速度。
LTE基站重要无线参数设置参数位置在LTE基站中,有许多重要的无线参数需要进行设置以确保系统的正常运行和最佳性能。
这些参数涵盖了移动网络的各个方面,包括频段、载波配置、功率控制、调度算法等。
下面将介绍LTE基站中一些重要的无线参数设置以及其位置。
1.频段配置:频段配置是指将可用的频段分配给不同的运营商或服务提供商。
这个参数需要在基站的配置文件中进行设置,通常位于核心网控制器中心设备配置文件中。
2.载波配置:LTE系统支持多载波聚合技术,即将多个不同频段的载波进行组合以增加系统容量和速率。
载波配置通常需要在基站控制器中进行设置,具体位置可能在网络拓扑配置中。
3.功率控制:功率控制参数包括上行功率控制和下行功率控制。
上行功率控制用于控制移动终端设备的发送功率,下行功率控制用于控制基站发送的信号功率。
这些参数通常位于基站配置文件中的射频设备配置中。
4.调度算法:调度算法用于控制无线资源的分配和调度,以实现系统吞吐量最大化和公平性。
调度算法的设置通常在核心网控制器中进行,并通过基站与核心网控制器之间的接口进行传输。
5.带宽配置:带宽配置参数用于设置每个载波的带宽大小。
这个参数可以通过基站控制器进行设置,通常位于网络元素配置中。
6.QoS参数:QoS(服务质量)参数用于对不同类型的流量进行优先级和保障服务。
这些参数通常需要在核心网控制器中进行设置,并通过基站与核心网控制器之间的接口进行传输。
7.支持的频率带宽:由于LTE系统支持不同的频段和带宽,因此需要设置支持的频率带宽参数。
这个参数通常在基站软件中进行设置。
8.MAC参数:MAC(介质访问控制)参数用于控制调度资源的分配和管理。
这些参数通常需要在基站控制器中进行设置,并通过基站与核心网控制器之间的接口进行传输。
以上这些重要的无线参数设置可以提高LTE基站的性能和效率,并确保系统的正常运行。
不同的参数设置会对网络的性能和用户体验产生不同的影响,因此需要经过调试和优化来得到最佳的设置。
LTE基站入门基站设备与配置目录1.1基站概念1.2基站室外设备1.3基站室内设备2LTE基站类型与设备 ........................................................................................................................2.1宏站和室分站区别2.2TDD和FDD区别2.3基站基本设备介绍2.3.1室内基带处理单元BBU2.3.2电源模块DCDU2.3.3时钟盒2.3.4GPS2.3.5远端射频模块RRU2.3.6天线3TDD与FDD站点配置......................................................................................................................3.1TDD站点介绍3.1.1D频段宏站介绍3.1.2F频段宏站介绍3.1.3TDD室分站点3.2FDD站点介绍3.2.1FDD宏站介绍3.2.2FDD室分站点3.3FISH站点介绍1LTE基站概述1.1基站概念基站是移动通信中组成蜂窝小区的基本单元,主要完成移动通信网和移动通信用户之间的通信和管理功能,从狭义上就可以把基站理解成一种无线电收发信电台。
换句话说,你的手机信号从哪里来,手机能上网、打电话都是因为你的手机(专业术语称为终端UE)驻留在一个基站上,在基站信号的覆盖范围内。
基站不是孤立存在的,它仅仅属于网络架构中的一部分,它是连接移动通信网和用户终端的桥梁基站一般由机房,信号处理设备,室外的射频模块、收发信号的天线、GPS、各种传输线缆等等组成。
下面将以基站接收信号,从室外到室内这样的顺序给大家介绍一下基站。
1.2基站室外设备(1)首先需要通过室外的天线接收信号,天线也是我们在室外判断是否周围有基站最明显的标志。
LTE基站设备配置说明在配置LTE基站设备时,需要按照以下步骤进行配置:1. 确认设备连接:首先需要确认LTE基站设备已经正确连接到电源,并且与网络中的其他设备进行了连接。
2. 配置IP地址:确保LTE基站设备具有一个适当的IP地址,以便能够正确地与网络中的其他设备进行通信。
3. 设置天线参数:对LTE基站设备的天线参数进行配置,以确保信号传输和接收的质量和稳定性。
4. 配置频率和带宽:根据使用的LTE频段和带宽需求,对LTE基站设备的频率和带宽进行配置。
5. 配置安全设置:确保LTE基站设备具有适当的安全设置,以保护设备和网络安全。
6. 进行测试和调整:在完成以上步骤后,需要进行测试和调整,以确保LTE基站设备能够正常工作并与网络中的其他设备进行正确的通信。
以上是LTE基站设备配置的基本步骤,需要根据具体的设备型号和网络需求进行具体的配置。
在配置过程中,一定要确保严格遵守相关的安全规定和政策,以保证设备和网络的安全性和稳定性。
LTE基站设备是蜂窝网络中的一种关键设备,它们提供蜂窝网络中的无线通信服务,支持高速数据传输和电话通讯。
对LTE基站设备进行正确的配置是确保网络性能的关键之一。
接下来,我们将继续讨论LTE基站设备配置步骤中的一些重要方面。
7. 配置功率参数配置LTE基站设备的功率参数对于保障信号覆盖范围和传输质量至关重要。
需要根据实际情况和网络规划要求,对LTE基站设备的发射功率和接收灵敏度进行合理的配置,确保信号覆盖到位,同时避免对人体和周围环境造成不必要的干扰和危害。
8. 网络配置在LTE基站设备配置中,网络配置是至关重要的一部分。
这包括配置LTE基站设备的运营商频谱信息、小区参数、核心网连接信息等。
在网络配置过程中,需要确保所有设备的配置信息能够与运营商的核心网系统正确匹配,以确保设备能够顺利接入运营商网络,提供服务。
9. 配置基站设备的高级功能LTE基站设备可能具有一些高级功能,如MIMO(多输入多输出)、载波聚合、功率控制等。
LTE基站传输带宽配置分析随着4G网络的快速发展,新建基站、双层网小区以及开通CA功能的小区大量入网,更多的小区,更快的速率意味着对传输带宽的要求更高。
而无线基站传输带宽要求的不同,也决定了对传输网络规划建设要求的不同。
本文主要从江苏现网传输资源配置情况及集团要求的依据出发,分析在现网传输资源配置情况下,小区及用户LTE速率能力。
一、峰值传输带宽计算根据TD-LTE的网络架构,E-NodeB基站的总传输带宽需求包括S1用户平面的业务数据带宽需求、S1控制平面的信令传输带宽需求、X2用户平面的业务数据带宽需求和X2控制平面的信令传输带宽需求几部分。
具体计算公式为:E-NodeB总带宽需求=(S1用户平面带宽需求+X2用户平面带宽需求)×扇区数+S1控制平面带宽需求+ X2控制平面带宽需求+其他开销带宽其中:●S1用户平面的业务数据带宽需求与小区吞吐量相关,可以用(扇区吞吐量×扇区数)来表示,对于峰值传输带宽计算时,扇区吞吐量采用峰值传输速率进行计算●X2用户平面的业务数据带宽需求与小区中同时切换的用户数及每用户平均需要转发的数据量相关●切换时的X2用户平面流量较少。

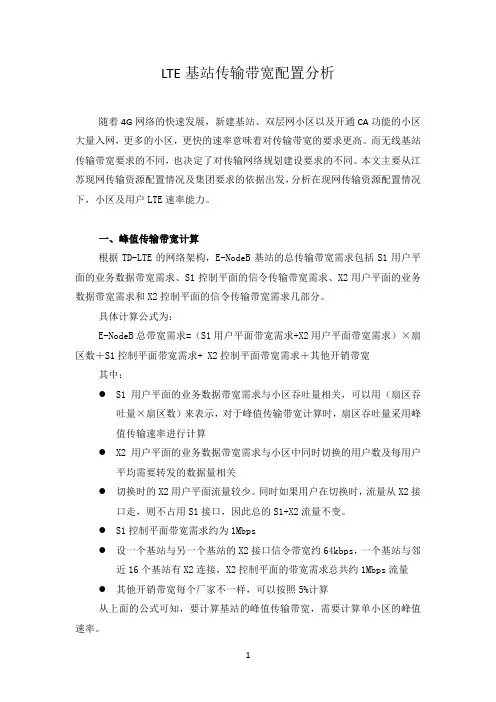

同时如果用户在切换时,流量从X2接口走,则不占用S1接口,因此总的S1+X2流量不变。
●S1控制平面带宽需求约为1Mbps●设一个基站与另一个基站的X2接口信令带宽约64kbps,一个基站与邻近16个基站有X2连接,X2控制平面的带宽需求总共约1Mbps流量●其他开销带宽每个厂家不一样,可以按照5%计算从上面的公式可知,要计算基站的峰值传输带宽,需要计算单小区的峰值速率。

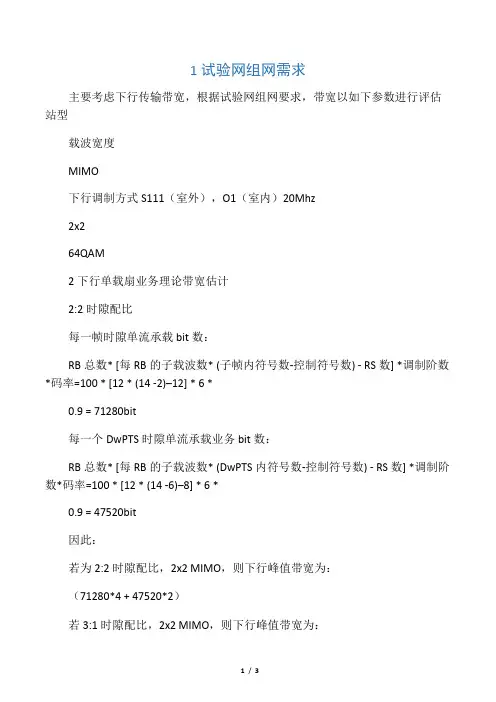

对于20MHz带宽,调制方式为64QAM的情况下,每一个子帧时隙单流承载bit数为:RB总数×[每RB的子载波数×(子帧内符号数 - 控制符号数) - RS 数] ×调制阶数×码率=71280bit;每一个DwPTS时隙单流承载业务bit数为:RB总数×[每RB的子载波数×(DwPTS内符号数 - 控制符号数) - RS数]×调制阶数 *码率=47520bit ;这样,若3:1时隙配比,2×2 MIMO,则20MHz带宽单小区下行峰值带宽为104.544Mbps。
根据如上计算结果,一个TD-LTE基站的峰值传输带宽需求可以按照下表计算:上表所计算的是一个TD-LTE基站的峰值传输带宽需求,在实际的传输网络的规划建设中,为了保证传输网络的经济效益,一般不按照峰值传输带宽进行传输网络的建设,而是按照一定的方式来计算基站的保证带宽需求。
二、保证传输带宽计算在实际网络中,由于无线传播环境的差异以及用户分布位置不同等原因,用户终端不可能都按照峰值速率工作。
如果按照峰值传输带宽进行传输网络的的建设,将会造成很大的传输资源浪费。
所以为了保证传输网络的经济效益,一般按照一定的方式来计算基站的保证带宽需求,按照保证带宽需求进行传输网络规划建设。
保证带宽的计算有采用多种方式,可以根据峰值带宽按照一定的收敛比计算,也可以按照峰值和平均值进行配比计算,还可以根据网络仿真进行估算。
以下采用峰值和平均值配比计算保证传输速率按照峰值和平均值进行配比计算的计算方法,是在实际配置传输接口时根据平均值和峰值配比进行计算。
前面所计算的单扇区的3:1时隙时用户面的峰值为104.544Mbps,平均值为26Mbps(该值为集团提供)。
按照1个峰值,2个平均值进行计算,3:1时隙配置S111基站需要的带宽为:(104Mbps+2×26Mbps+3+1)×1.05=168Mbps三、集团规范传输带宽配置分析集团最新下发的《中国移动城域传送网建设指导意见(2016版)》,其中对于接入层的规范如下:城区,PTN接入环应以单层环或环带短支链结构为主,单个接入环上的基站站址数建议为6-8个,最大不超过10个;乡镇农村区域,PTN接入环还可采用2级接入环带短支链的结构,单个接入环上的基站站址数建议为6-10个,最大不超过15个。
对于现有GE接入环,当环上接入的4G站点拟规划采用异频组网或为S222站型、或环上接入的集团客户专线较多时,优先考虑升级成10GE接入环,当现网设备不支持升级为10GE时,可采用叠加环、拆环或跳点组环方式组网。
对于承载4G基站回传的GEPTN接入环,当环上忙时平均流速连续7天超过环网带宽的70%或连续2天超过80%时,可考虑升级为10GE或双GE环。
根据集团规范要求,在城区环境下,若一个GE接入环下挂10个S111基站,每个4G基站规划分配带宽80Mbps,剩余200Mbps用于承载2G、3G、集客等业务。
单4G小区等分配的带宽为(80Mbps/1.05-3-1)/3=24Mbps,约为单小区峰值速率的23.07%;在乡镇\农村环境下,若一个GE接入环下挂15个S111基站,每个4G基站规划分配带宽60Mbps,剩余100Mbps用于承载2G、3G、集客等业务。
单4G 小区等分配的带宽为(60Mbps/1.05-3-1)/3=17.7Mbps,约为单小区峰值速率的17.02%;根据集团规范要求,S222以及开通CA功能的基站应该配置于10GE接入环,因此以上仅讨论S111基站。
由于无法获取我省接入环下挂基站准确配置情况,无法评估我省配置情况是否符合集团要求。
四、PTN最高\承诺带宽(PIR\CIR)配置分析对于PTN最高\承诺带宽(PIR\CIR)配置要求,集团规范如下:原则上CIR按照核心层规划带宽进行配置,PIR按照1个扇区峰值+其他扇区均值的带宽进行配置。
鉴于目前S111的4G基站,CIR/PIR=40M/440M的配置能够满足载波聚合后4G基站的测速要求和用户体验,因此载波聚合后PTN带宽配置暂时不做调整。
更高载频配置的4G基站可适当提高PIR,CIR在现阶段建议仍维持40M,后续基站忙时均值流速高于40M时可及时根据业务增长预测提高。
1)每个基站可以保证的带宽大小是CIR,各基站的CIR之和不会超过接入环\汇聚环的物理带宽;2)如果基站没有流量或流量低于CIR,同时接入\汇聚环有富余容量,其他基站可以获得大于CIR、小于PIR的带宽;3)目前集团要求的配置如下:现网实际采用以上配置的时候,出现了下载速率受限的情况,该问题在D 频段小区以及开启了CA功能小区等高下载速率小区中尤其明显。
对于此类问题分析如下:由于不同服务器对于发包的机制不一样,部分服务器在发包时会采用离散脉冲的形式,针对这种服务器,通过服务器灌UDP包(100Mbps)的同时,使用WIRE SHARK工具在发送端进行抓包进行流量分析,发现了问题所在:1、在服务器发送端抓包,统计UDP包的流量。
发现以1S为统计粒度时,没有突发的流量,速率很平稳:以0.001S为统计粒度时(即1ms),发现服务器发送的包是一个一个类似离散的脉冲,最大的脉冲包长度达到1000kbit以上:从服务器灌包+抓包的数据分析已经可以得出问题的根因,即服务器在发包的时候不是每个时刻平稳的发包,而是类似离散脉冲形式,每毫秒发送的最大数据可以达到1000kbit。
而传输的限速带宽为320Mbps,即使加上100K左右的缓存,每毫秒可以通过的包大小为320kbit+100bit约为420kbit。
这个时候服务器发送的包大小已经在瞬时超过了传输限速带宽,因此在传输侧发生了丢包的现象。
可以通过增大PIR来减少瞬时数据溢出导致的传输丢包,采用不同PIR设置后下载速率变化情况如下:PTN PIR设置(Mb)不限速48 2 60 FTP下载速率(Mb)7 68 71 68 65 参考以上测试结果,对比开启CA和未开启CA站点采用不同PIR设置后下载速率情况,测试结果如下:(闲时测试,均选择无线网络好点)所有测试点均是无线好点,调度基本相同的情况下,除开启CA小区40\440配置下速率受限外,其他测试点基本均达或接近最大速率。
服务器在发包的时候并不知道用户空口情况,都是采用的同样的脉冲发包。
在小区开启了CA功能后,单用户空口速率提升到了100Mbps左右,此时如果PIR设置过小,就会出现PTN丢包大于eNodeB丢包,整体速率由于传输受限的情况。
当小区未开启CA时,单用户空口速率50Mbps左右,此时只要保证eNodeB丢包大于PTN丢包,速率空口受限,即使进一步提升PIR也无法提升用户感知。
考虑到CIR定义是承诺带宽,主要体现在网络忙时保证单个基站的最少分配带宽,通过忙时无线好点测试验证不同CIR配置下下载速率感知,以下为测试结果:在网络整体较忙的情况下,由于服务器脉冲发包机制,即使接入环整体负荷低于50%,也依然可能存在部分业务瞬间占用所有传输容量,导致其他基站只能占用承诺带宽的情况。
此时提升基站的CIR配置,可以明显提升该基站下用户整体速率感知。
五、PTN接入环负荷分析目前我省PTN接入环负荷主要通过工具采集传输网管上接入环15分钟负荷平均值,集团对于PTN接入环扩容标准如下:对于承载4G基站回传的GEPTN接入环,当环上忙时平均流速连续7天超过环网带宽的70%或连续2天超过80%时,可考虑升级为10GE或双GE环。
我省各地市接入环整体带宽满足度均已达标,但目前传输网管无法统计单独某个接入环规划带宽满足度情况,各地市整体带宽满足度情况如下:参考集团标准、我省各地市整体接入环规划满足度及各接入环15分钟峰值利用率,可以发现我省各地市基本不存在接入环负荷超标的问题,即不存在传输流量竞争的现象。
根据第四节测试结果,可以得知服务器发包存在突发性脉冲的现象,同时绝大部分用户行为是短时间突发流量为主。
采用15分钟平均方式统计的GE环峰值利用率无法明确体现该GE环实际峰值负荷。
提取徐州两个GE环,对比15分钟平均利用率与秒级峰值利用率,结果如下:GE环1:传输测网元:市区银湖小区搬迁-65-汇聚,对应端口:市区银湖小区搬迁-65-汇聚-PGEA[0-1-9]-1:4GE环2:从以上采集数据可以看出,环1、2 秒级峰值负荷分别为15min级平均负荷的6.23、3.63倍,可见如果根据集团标准采用15分钟平均负荷70%以上才扩容PTN传输,不可避免会出现传输环网瞬时超负荷导致的流量竞争。
由于我省暂未实现所有传输网管秒级负荷采集,因此暂无法得到全省传输秒级环网负荷评估结果。
目前仅能初步推断15min级平均负荷达到40%以上即有可能会出现瞬时负荷超90%,但瞬时负荷过高对整体用户感知的影响程度暂未明确,有待联合传输专业进一步研究确定。
六、传输带宽配置需求总结综合理论计算结果及实际测试验证,可以得出结论如下:1)根据集团规范及我省规划配置,目前单小区规划传输带宽为城区:24Mbps、农村:17.7Mbps,低于集团规范的单小区平均速率带宽需求27mbps,远低于20Mhz小区最大需求带宽104.5Mbps;2)由于服务器脉冲发包的特性,为保证PTN丢包低于eNodeB丢包,下载速率不受限于传输,接入环至少应该保留440Mbps以上的空闲容量;3)在接入环保留440Mbps以上空闲容量的情况下,为满足S111基站接入环规划带宽80Mbps的集团规范要求,单个GE环下挂S111基站数应该不超过8个(即7×80+1×440),若接入环下挂小基站或室分,则单个GE环下挂20MHz带宽小区数量应该不超过24个;4)由于开启CA功能基站以及S222或以上配置小区对于传输带宽需求明显高于S111基站,开启CA功能基站及S222基站应该下挂在2GE 或10GE环下,同时该环至少应该保留660Mbps以上的空闲容量;5)对于有开启CA功能或6小区以上基站的接入环,其PIR至少应该设置大于600Mbps;6)对于未开启CA功能基站的接入环,其PIR至少应该设置大于440Mbps;7)在网络整体很闲的情况下,CIR配置高低不影响下载速率感知;8)根据基站类型区别设置CIR配置,对于S222基站、开启了CA功能的基站、需要重点保障的基站,需要根据传输带宽余量适当提升CIR 配置;9)由于秒级峰值负荷明显高于15min级平均负荷,即使平均负荷低于50%,也有可能出现由于PTN流量竞争导致的空口速率限速问题。
