3.地基处理与基础工程 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表 (5)表3.1.1 老石地基帷幕灌浆单孔钻孔工序施工质量验收评定表及填表说明 (6)表3.1.1 岩石地基帷幕灌浆单孔工序施工质量验收评定表 (7)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表及填表说明 (8)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表 (9)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表及填表说明 (10)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表 (11)表3.2.1 岩石地基固结灌浆单孔钻孔工序施工质量验收评定表及填表说明 (12)表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表 (13)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表及填表说明 (14)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表 (15)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (16)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表 (17)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (18)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表 (19)表3.4覆盖层预理花管法灌浆单孔及单元工程施工质量验收评定表及填表说明 (20)表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表 (21)表3.4.1覆盖层预理花管法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (22)表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表 (23)表3.4.2 覆盖层预理花管法灌浆单孔花管下设工序施工质量验收评定表及填表说明 (24)表3.4.2 覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表 (25)表3.4.3 覆盖层预理花管法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (26)表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表 (27)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表及填表说明 (28)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表 (29)表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表及填表说明 (30)表3.5.1 隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表 (31)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表及填表说明 (32)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表 (33)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表及填表说明 (34)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表 (35)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表及填表说明 (36)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表 (37)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表及填表说明 (38)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表 (39)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表及填表说明 (40)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表 (41)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表及填表说明 (42)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表 (43)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表及填表说明 (44)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表 (45)表3.8混凝土防渗墙单元工程施工质量验收评定表及填表说明 (46)表3.8混凝土防渗墙单元工程施工质量验收评定表 (47)表3.8.1 混疑土防渗墙造孔工序施工质量验收评定表及填表说明 (48)表3.8.1 混凝土防渗墙造孔工序施工质量验收评定表 (49)表3.8.2 混疑土防渗墙清孔工序施工质量验收评定表及填表说明 (50)表3.8.2 混凝土防渗墙清孔工序施工质量验收评定表 (51)表3.8.3 混疑土防渗墙混疑土浇筑工序施工质量验收评定表及填表说明 (52)表3.8.3 混凝土防渗墙混凝土浇筑工序施工质量验收评定表 (53)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表及填表说明 (54)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表 (55)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表及填表说明 (56)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表 (57)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表及填表说明 (58)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表 (59)表3.10.0水泥土搅拌防渗墙单桩施工质量验收评定表及填表说明 (60)表3.10.0 水泥土搅拌防渗墙单桩施工质量验收评定表 (61)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表及填表说明 (62)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表 (63)表3.11.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表及填表说明 (64)表3.11.1 地基排水孔排水工程单孔钻孔工序施工质量验收评定表 (65)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表及填表说明 (66)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表 (67)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表及填表说明 (68)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表 (69)表3.12地基管(槽)网排水单元工程施工质量验收评定表及填表说明 (70)表3.12地基管(槽)网排水单元工程施工质量验收评定表 (71)表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表及填表说明.. 72表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表 (73)表3.12.2 地基管(槽)网排水工程管(槽)网铺设及保护工序施工质量验收评定表及填表说明 (74)表3.12.2 地基管(槽)网排水工程管网铺设及保护工序施工质量验收评定表 (75)表3.13锚喷支护单元工程施工质量验收评定表及填表说明 (76)表3.13锚喷支护单元工程施工质量验收评定表 (77)表3.13.1 锚喷支护锚杆工序施工质量验收评定表及填表说明 (78)表3.13.1 锚喷支护锚杆(包括钻孔)工序施工质量验收评定表 (79)表3.13.2锚喷支护喷射混疑土工序施工质量验收评定表及填表说明 (80)表3.13.2 锚喷支护喷射混凝土工序施工质量验收评定表 (81)表3.14预应力锚索加固单根及单元工程施工质量验收评定表及填表说明 (82)表3.14预应力锚索加固单根及单元工程施工质量验收评定表 (83)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表及填表说明 (84)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表 (85)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表及填表说明 (86)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表 (87)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表及填表说明 (88)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表 (89)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表及填表说明 (90)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表 (91)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表及填表说明 (92)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表 (93)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表及填表说明 (94)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表 (95)表3.15.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表及填表说明 (96)表3.15.2 钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表 (97)表3.15.3 孔灌注桩工程单桩混疑土浇筑工序施工质量验收评定表及填表说明 (98)表3.15.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表 (99)表3.16振冲法地基加固单元工程施工质量验收评定表及填表说明 (100)表3.16振冲法地基加固单元工程施工质量验收评定表 (101)表3.16.0振冲法地基加固工程单桩施工质量验收评定表及填表说明 (102)表3.16.0 振冲法地基加固单桩施工质量验收评定表 (103)表3.17强夯法地基加固单元工程施工质量验收评定表及填表说明 (104)表3.17强夯法地基加固工程单元工程施工质量验收评定表 (105)3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表

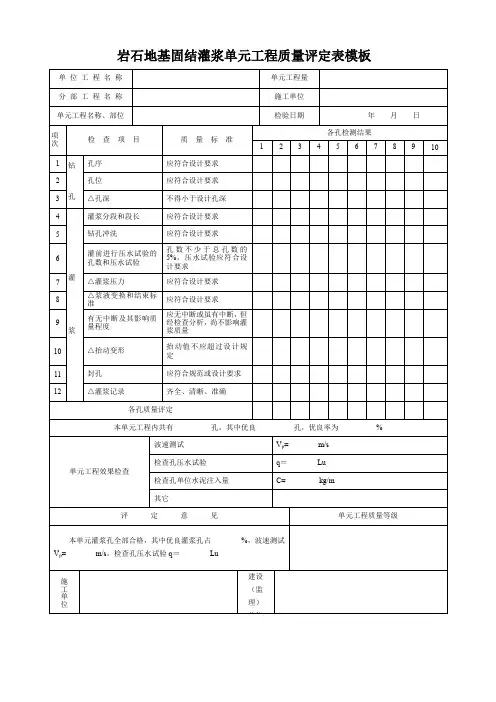

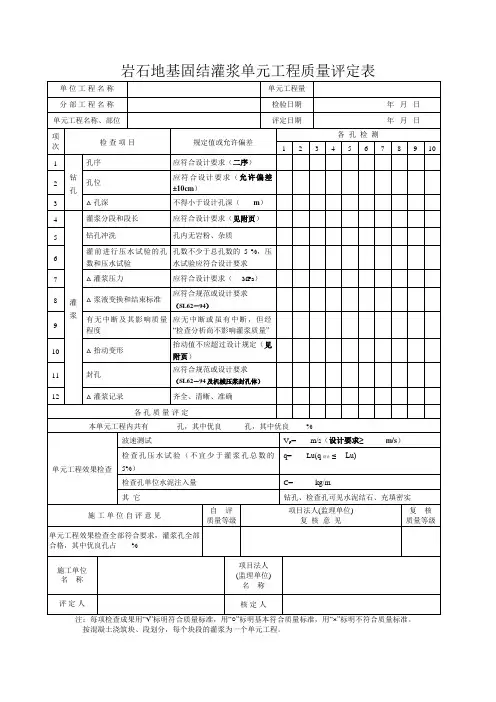

表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

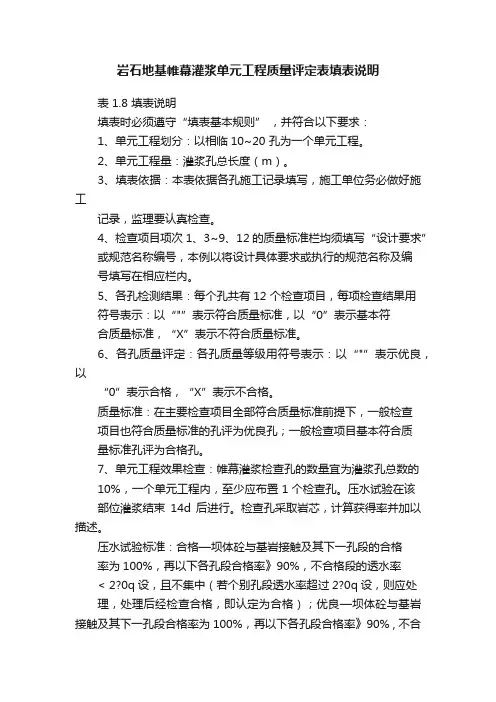

岩石地基帷幕灌浆单元工程质量评定表填表说明表 1.8 填表说明填表时必须遵守“填表基本规则” ，并符合以下要求：1、单元工程划分：以相临10~20 孔为一个单元工程。
2、单元工程量：灌浆孔总长度（m）。
3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施工记录，监理要认真检查。
4、检查项目项次1、3~9、12 的质量标准栏均须填写“设计要求”或规范名称编号，本例以将设计具体要求或执行的规范名称及编号填写在相应栏内。
5、各孔检测结果：每个孔共有12 个检查项目，每项检查结果用符号表示：以“"”表示符合质量标准，以“0”表示基本符合质量标准，“X”表示不符合质量标准。
6、各孔质量评定：各孔质量等级用符号表示：以“"”表示优良，以“0”表示合格，“X”表示不合格。
质量标准：在主要检查项目全部符合质量标准前提下，一般检查项目也符合质量标准的孔评为优良孔；一般检查项目基本符合质量标准孔评为合格孔。
7、单元工程效果检查：帷幕灌浆检查孔的数量宜为灌浆孔总数的10%，一个单元工程内，至少应布置 1 个检查孔。
压水试验在该部位灌浆结束14d 后进行。
检查孔采取岩芯，计算获得率并加以描述。
压水试验标准：合格—坝体砼与基岩接触及其下一孔段的合格率为100%，再以下各孔段合格率》90%，不合格段的透水率< 2?0q设，且不集中（若个别孔段透水率超过2?0q设，则应处理，处理后经检查合格，即认定为合格）；优良—坝体砼与基岩接触及其下一孔段合格率为100%，再以下各孔段合格率》90% , 不合格段的透水率w 1?5q设，且不集中。
8、单元工程质量标准：在本单元灌浆孔全部合格的前提下，若优良孔占70%及以上，且单元效果检查优良，则评为“优良” ；若优良孔数达不到70% ，或单元效果检查只评为合格，则本单元评为“合格”。

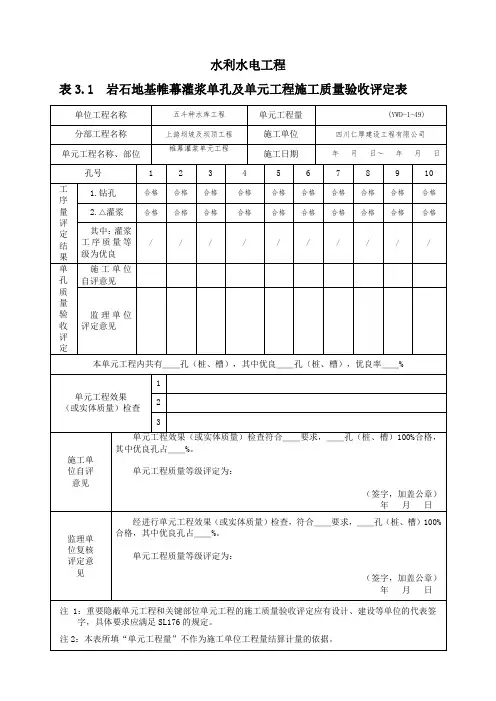

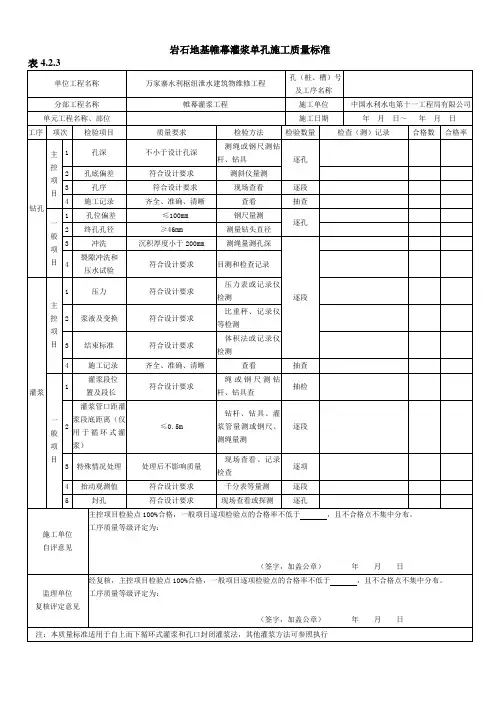

水利水电工程共2页第1页岩石地基帷幕灌浆单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日~ 年月日孔号工序质量评定结果主要工序灌浆1 2 3 4 5 6 7 8 9 1011 12 13 14 15 16 17 18 19 2021 22 23 24 25 26 27 28 29 30 一般工序钻孔1 2 3 4 5 6 7 8 9 1011 12 13 14 15 16 17 18 19 2021 22 23 24 25 26 27 28 29 30单孔（桩、槽）质量验收评定施工单位自评意见1 2 3 4 5 6 7 8 9 1011 12 13 14 15 16 17 18 19 2021 22 23 24 25 26 27 28 29 30 监理单位评定意见1 2 3 4 5 6 7 8 9 1011 12 13 14 15 16 17 18 19 2021 22 23 24 25 26 27 28 29 30表3.1续表3.1 共2页第2页本单元工程内共有孔（桩、槽），其中优良孔（桩、槽），优良率%单元工程效果（或实体质量）检查1 2施工单位自评意见单元工程效果（或实体质量）检查符合要求，孔（桩、槽）100%合格，其中优良孔占%。
单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核评定意见经进行单元工程效果（或实体质量）检查，符合要求，孔（桩、槽）100%合格，其中优良孔占%。
单元工程质量等级评定为：（签字，加盖公章）年月日注1：对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求满足SL 176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

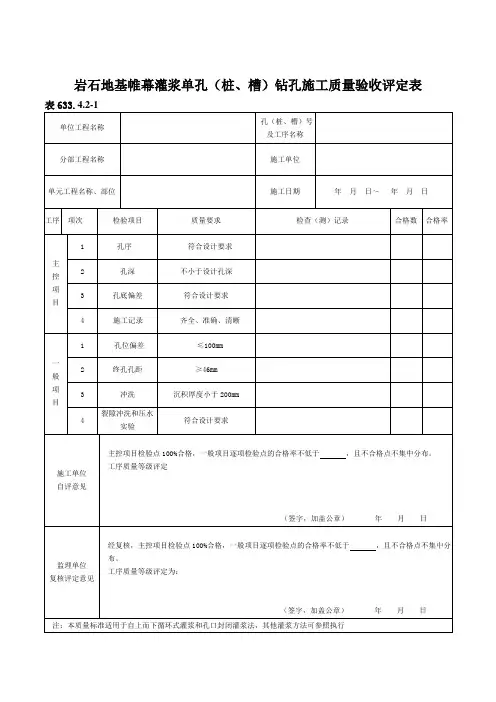

根据水利水电工程单元工程施工质量验收评定标准——地基处理与基础工程（SL633—2012）编制岩石地基帷幕灌浆钻孔工序施工质量验收评定表单位工程名称孔（桩、槽）号及工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日~ 年月日项次检验项目质量要求检查（测）记录合格数合格率主控项目1 孔深不小于设计孔深2 孔底偏差符合设计要求3 孔序符合设计要求4 施工记录齐全、准确、清晰一般项目1 孔位偏差≤100mm2 终孔孔径≥46mm3 冲洗沉积厚度小于200mm4裂隙冲洗和压水试验符合设计要求施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率不低于，且不合格点不集中分布。
