扩音器制作方法大全扩音器，也称为音箱或扬声器，是一种用来放大声音的装置，广泛应用于家庭影音、演讲、音乐表演等领域。
本文将为大家介绍一些简单的扩音器制作方法，希望能够帮助到有需要的朋友们。
首先，我们可以使用纸板制作一个简易的扩音器。
首先准备一个纸板盒子，然后在盒子的一侧开一个小孔，孔的大小可以根据需要进行调整。
接下来，将一个塑料杯的底部剪下来，然后将其固定在纸板盒子的小孔上。
最后，在盒子的另一侧开一个大孔，这样就完成了一个简易的扩音器。
在使用时，只需要将手机或音响放入纸板盒子中，声音就会通过塑料杯放大出来。
其次，我们可以利用纸板和塑料瓶来制作一个更加复杂的扩音器。
首先，准备一个纸板盒子和一个空的塑料瓶。
然后在盒子的一侧开一个小孔，并将塑料瓶的底部剪下来，固定在纸板盒子的小孔上。
接下来，在盒子的另一侧开一个大孔，然后在盒子的顶部开一个小孔，用来放置手机或音响。
最后，将塑料瓶的口部朝向开放的一侧，这样就完成了一个更加复杂的扩音器。
在使用时，将手机或音响放入纸板盒子的顶部小孔中，声音就会通过塑料瓶放大出来。
除了利用纸板和塑料制作扩音器外，我们还可以利用废旧的纸箱和纸筒来制作扩音器。
首先，准备一个废旧的纸箱和一个纸筒。
然后在纸箱的一侧开一个小孔，并将纸筒的一端固定在纸箱的小孔上。
接下来，在纸箱的另一侧开一个大孔，这样就完成了一个简易的扩音器。
在使用时，将手机或音响放入纸箱的小孔中，声音就会通过纸筒放大出来。
总的来说，制作扩音器并不复杂，只需要一些简单的材料和一点耐心，就可以制作出一个适用的扩音器。
希望本文介绍的方法能够对大家有所帮助，也希望大家可以根据自己的需求和材料进行创新，制作出更加实用的扩音器。
扩音器制作方法大全扩音器，是一种能够将声音放大的设备，广泛应用于演讲、教学、演出等场合。
制作一个简单的扩音器并不困难，下面将介绍几种常见的扩音器制作方法，希望对大家有所帮助。
首先，我们可以利用一个简单的纸杯来制作扩音器。
我们需要准备一个纸杯，一个剪刀和一些胶带。
首先，我们用剪刀在纸杯的底部剪一个小孔，然后在纸杯的一侧剪一个长条形的口子。
接下来，我们将纸杯的底部对准手机或者音响的喇叭，然后用胶带将纸杯固定在喇叭上。
这样，声音就会通过纸杯的共鸣效应被放大，起到扩音的作用。
其次，我们还可以利用一个纸箱来制作扩音器。
我们需要准备一个纸箱，一把剪刀和一些透明胶带。
首先，我们用剪刀在纸箱的一侧剪一个圆形的口子，口子的大小要和手机或者音响的喇叭相匹配。
然后，我们将手机或者音响放在纸箱里面，将纸箱的口子对准喇叭，用透明胶带将手机或者音响固定在纸箱上。
这样，声音就会通过纸箱的共鸣效应被放大，起到扩音的作用。
最后，我们还可以利用一个空纸管来制作扩音器。
我们需要准备一个空纸管，一把剪刀和一些胶带。
首先，我们用剪刀将空纸管的一端剪成漏斗状，然后将手机或者音响的喇叭对准漏斗状的口子。
接下来，用胶带将手机或者音响固定在空纸管上。
这样，声音就会通过空纸管的共鸣效应被放大，起到扩音的作用。
通过以上几种方法，我们可以轻松制作出简单的扩音器，帮助我们在需要的时候放大声音。
当然，如果需要更加专业的扩音效果，还是建议购买专业的扩音器设备。
希望以上内容对大家有所帮助，谢谢阅读！。
扩音器制作方法大全
扩音器是一种可以放大声音的装置，通常用于会议、讲座、演讲等场合。
它可以帮助人们更清晰地听到讲话者的声音，提高听众的听取效果。
下面将介绍几种常见的扩音器制作方法，希望能对您有所帮助。
首先，我们来介绍一种简单的DIY扩音器制作方法。
您需要准备一个空的纸箱，尺寸视您的需求而定。
然后在纸箱的一侧面上，用剪刀或刀具切割出一个合适大小的圆形孔，这个孔将成为声音的出口。
接下来，您需要准备一个小喇叭，将其安装在纸箱的内部，使喇叭的出口与纸箱上的圆形孔对齐。
最后，连接一个音频源（如手机、电脑等）到喇叭上，您就可以使用这个DIY扩音器了。
其次，我们来介绍一种更专业的扩音器制作方法。
您需要准备一个喇叭、一个音频放大器和一个电源。
首先，将喇叭连接到音频放大器的输出端，然后将音频放大器连接到电源。
接下来，将音频源连接到音频放大器的输入端，这样就完成了一个简单的扩音器。
您可以根据需要选择合适的喇叭和音频放大器，以满足不同场合的使用需求。
除了以上介绍的两种方法，还有其他一些更复杂的扩音器制作方法，比如使用声波导板、共振器等原理来放大声音。
这些方法需要一定的专业知识和技能，适合于一些对声音质量有较高要求的场合。
总的来说，扩音器制作方法有很多种，可以根据自己的需求和实际情况选择合适的方法。
无论是简单的DIY方法还是更专业的制作方法，都可以帮助您实现声音的放大效果。
希望以上介绍的内容能对您有所帮助，谢谢阅读！。

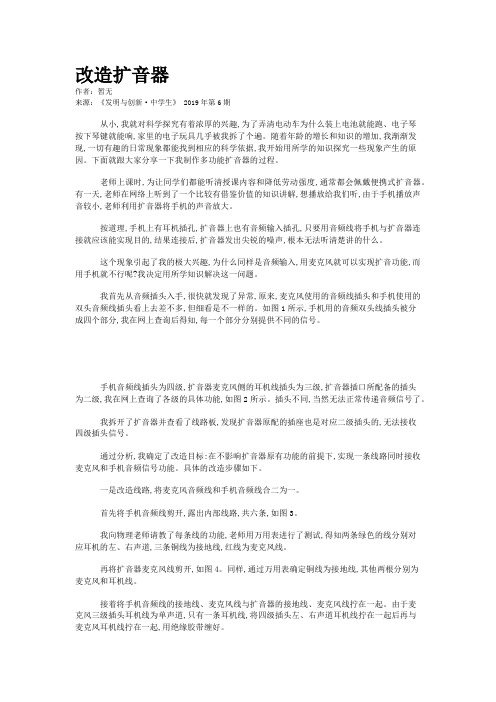

改造扩音器作者：暂无来源：《发明与创新·中学生》 2019年第6期从小,我就对科学探究有着浓厚的兴趣,为了弄清电动车为什么装上电池就能跑、电子琴按下琴键就能响,家里的电子玩具几乎被我拆了个遍。
随着年龄的增长和知识的增加,我渐渐发现,一切有趣的日常现象都能找到相应的科学依据,我开始用所学的知识探究一些现象产生的原因。
下面就跟大家分享一下我制作多功能扩音器的过程。
老师上课时,为让同学们都能听清授课内容和降低劳动强度,通常都会佩戴便携式扩音器。
有一天,老师在网络上听到了一个比较有借鉴价值的知识讲解,想播放给我们听,由于手机播放声音较小,老师利用扩音器将手机的声音放大。
按道理,手机上有耳机插孔,扩音器上也有音频输入插孔,只要用音频线将手机与扩音器连接就应该能实现目的,结果连接后,扩音器发出尖锐的噪声,根本无法听清楚讲的什么。
这个现象引起了我的极大兴趣,为什么同样是音频输入,用麦克风就可以实现扩音功能,而用手机就不行呢?我决定用所学知识解决这一问题。
我首先从音频插头入手,很快就发现了异常,原来,麦克风使用的音频线插头和手机使用的双头音频线插头看上去差不多,但细看是不一样的。
如图1所示,手机用的音频双头线插头被分成四个部分,我在网上查询后得知,每一个部分分别提供不同的信号。
手机音频线插头为四级,扩音器麦克风侧的耳机线插头为三级,扩音器插口所配备的插头为二级,我在网上查询了各级的具体功能,如图2所示。
插头不同,当然无法正常传递音频信号了。
我拆开了扩音器并查看了线路板,发现扩音器原配的插座也是对应二级插头的,无法接收四级插头信号。
通过分析,我确定了改造目标:在不影响扩音器原有功能的前提下,实现一条线路同时接收麦克风和手机音频信号功能。
具体的改造步骤如下。
一是改造线路,将麦克风音频线和手机音频线合二为一。
首先将手机音频线剪开,露出内部线路,共六条,如图3。
我向物理老师请教了每条线的功能,老师用万用表进行了测试,得知两条绿色的线分别对应耳机的左、右声道,三条铜线为接地线,红线为麦克风线。

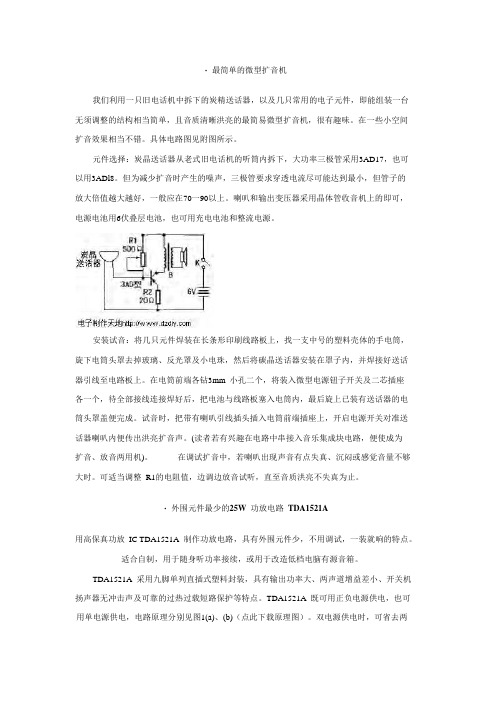

·最简单的微型扩音机我们利用一只旧电话机中拆下的炭精送话器，以及几只常用的电子元件，即能组装一台无须调整的结构相当简单，且音质清晰洪亮的最简易微型扩音机，很有趣味。
在一些小空间扩音效果相当不错。
具体电路图见附图所示。
元件选择：炭晶送话器从老式旧电话机的听筒内拆下，大功率三极管采用3AD17，也可以用3ADl8。
但为减少扩音时产生的噪声，三极管要求穿透电流尽可能达到最小，但管子的放大倍值越大越好，一般应在70一90以上。
喇叭和输出变压器采用晶体管收音机上的即可，电源电池用6伏叠层电池，也可用充电电池和整流电源。
安装试音：将几只元件焊装在长条形印刷线路板上，找一支中号的塑料壳体的手电筒，旋下电筒头罩去掉玻璃、反光罩及小电珠，然后将碳晶送话器安装在罩子内，并焊接好送话器引线至电路板上。
在电筒前端各钻3mm 小孔二个，将装入微型电源钮子开关及二芯插座各一个，待全部接线连接焊好后，把电池与线路板塞入电筒内，最后旋上已装有送话器的电筒头罩盖便完成。
试音时，把带有喇叭引线插头插入电筒前端插座上，开启电源开关对准送话器喇叭内便传出洪亮扩音声。
(读者若有兴趣在电路中串接入音乐集成块电路，便使成为扩音、放音两用机)。
在调试扩音中，若喇叭出现声音有点失真、沉闷或感觉音量不够大时。
可适当调整R1的电阻值，边调边放音试听，直至音质洪亮不失真为止。
·外围元件最少的25W功放电路TDA1521A用高保真功放IC TDA1521A 制作功放电路，具有外围元件少，不用调试，一装就响的特点。
适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。
TDA1521A 采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。
TDA1521A 既可用正负电源供电，也可用单电源供电，电路原理分别见图1(a)、(b)（点此下载原理图）。
双电源供电时，可省去两个音频输出电容，高低音音质更佳。
晚上突发奇想，想要做一个迷你功放，废物利用，非常有意思
今天的猪脚，这个小音箱是我们平常常见的USB功放，有一边喇叭不出声，是芯片坏了就一直放一边，突发奇想，能不能用锂电池来做电源驱动呢？
坏一边功放的主板，不过还能用啊
原装索爱电池，1200MAH，10年产，不知道现在时机容量还有多少，感觉驱
动功放几个小时还是没问题
开关，哇咔咔，感觉好有创意
万能的胶枪！！！
充电接口
以下就是内部接线，感觉好乱，不过没所谓
s上机测试，一切正常，音量大，音质差
最爱胶枪，不想挖洞了，麻烦而且不好看，边边封上纸巾，保持密封，增强低音
成品就这样了~~。
扩音器制作方法大全扩音器，顾名思义就是用来扩大声音的设备。
它可以帮助我们在各种场合中更好地传达声音，比如在演讲、演出、教学等场合。
而如何制作一个扩音器呢？下面就为大家详细介绍一些扩音器的制作方法，希望能对大家有所帮助。
首先，我们来介绍一个简单的DIY扩音器制作方法。
你需要准备一个纸板筒，一个塑料杯和一个薄膜扬声器。
首先在纸板筒的一端切出一个小孔，然后将薄膜扬声器固定在这个小孔上。
接下来，将塑料杯的底部切掉，然后将纸板筒插入塑料杯中，使得薄膜扬声器朝向塑料杯的开口。
最后，将手机或其他音频设备放入塑料杯中，打开音乐或录音，就可以听到声音被扩大了。
除了这种简单的DIY方法，我们还可以利用一些常见的材料来制作扩音器。
比如，你可以使用一个纸板盒和两个塑料杯来制作一个简易的扩音器。
首先在纸板盒的一侧切出一个小孔，然后将一个塑料杯的底部切掉，将其固定在纸板盒的小孔上。
接下来，再将另一个塑料杯的底部切掉，将其放置在已经固定的塑料杯上。
最后，将手机或其他音频设备放入纸板盒中，打开音乐或录音，就可以听到声音被扩大了。
除了以上介绍的方法，我们还可以利用一些废旧的物品来制作扩音器。
比如，你可以使用一个废弃的喇叭和一个废弃的塑料瓶来制作一个简易的扩音器。
首先将喇叭的电线焊接到一个插座上，接下来将塑料瓶的底部切掉，然后将喇叭安装在塑料瓶的底部。
最后，将手机或其他音频设备插入插座中，打开音乐或录音，就可以听到声音被扩大了。
通过以上的介绍，相信大家已经对扩音器的制作方法有了一定的了解。
无论是简单的DIY方法，还是利用废旧物品制作，都可以帮助我们在需要的时候扩大声音。
希望大家可以根据自己的需要选择合适的制作方法，制作出自己满意的扩音器。
祝大家制作愉快，使用愉快！。
DIY一部超薄100W扩音机一、综述介绍你能想象到一部输出功率达到100W的扩音机能小到咋个程度？今天我给大家展示一部随身听般体积的大功率扩音机。
100W是什么概念？我给大家做一个比较。
一般随声听的音频输出功率只有零点几瓦，大妈们跳广场舞用的那种大箱子喇叭，真正的平均功率也就是几瓦到十几瓦的功率，那么在舞台上和会议室使用的扩音机在50-数百瓦以上，与使用环境和场地大小有关。
这部微型扩音机可是整整的一百瓦功率！硕大的音频功率输出，却可以做到和手机一样小、一样薄！这部扩音机体积大小只有12.8*7.4*0.9厘米的大小。
比一部超薄的6寸手机还小，可以轻松装在衬衣口袋里。
别看它小，麻雀虽小，五脏俱全，绝不是一个简单的功放，却是一部专业的大功率扩音机！里面包含了音源播放系统、音频前置放大器、100瓦音频功率放大器、蓝牙接收、调频立体声广播接收等功能；甚至还有LED电平指示。
可以自主播放TF卡上存储的音乐，可以通过蓝牙和手机无线连接，播放网络音乐和手机下载的音乐。
另外还可以连接电视机、调音盘等专业设备送来的音频信号，本扩音机设有两路话筒接口，音量各自独立控制，可以连接两只话筒进行声音直播。
它输出的音频功率可以带动两只大型的舞台音箱，或者四只号筒式高音喇叭，发出的声音非常巨大震撼！适合单位广播系统与野外、广场、会议厅、舞台及舞厅等各种需要大功率音频播放的地方使用。
本机特点：1、立体声双声道输出，最大功率达50W+50W(失真度小于10%)；2、使用宽范围7-26V直流电源以适应各种应用场合；3、内置MP3播放系统、FM调频立体声广播接收单元、蓝牙音乐接收模块。
可以插入TF微型存储卡，播放卡内储存的数字声频、音乐文件；可以接收调频广播信号播出；也可以通过蓝牙与手机等具有蓝牙通信功能的声频设备连接后播放其它设备传输的音频信号。
4、内置高灵敏度音频前置放大，输入灵敏度为5mv，可适应动圈式话筒。
无需通过外接话筒前置放大器就可以直接连接两路外接话筒直播声音。
音频放大器的制作方法音频放大器是将音频信号放大的电子设备，它能够提供更大的音频信号输出，使得音频能够在扬声器等设备中更好地听到。
下面我将介绍一种制作音频放大器的方法。
首先，准备所需材料和工具。
主要材料包括一个电子元件套件、一个电子焊接板、连接线和一个适配器。
工具方面，你需要准备一个焊接铁、焊锡、剥线钳和螺丝刀。
接下来，按照元件套件的说明书，先将元件按照电子焊接板的布局图插入到焊接板的合适位置。
确保元件插入正确，并且元件之间没有短路。
然后，使用焊接铁和焊锡将元件固定在焊接板上。
在焊接的过程中，要注意焊点的质量。
焊点应该充分接触，并且不应该有冷焊、熔焊或者喷锡等问题。
完成焊接之后，用剥线钳为连接部分的导线剥离外皮，以便于后续的连接。
接下来，将连接线按照焊接板上的连接图连接起来。
确保连接的准确性，并且没有接错或者接反。
完成连接之后，将适配器插入到焊接板上的适配器插槽中。
适配器的电压和音频放大器的要求相符。
最后，将制作好的音频放大器连接到扬声器或者其他音频设备上。
使用螺丝刀将连接线固定在适配器和扬声器的插槽上，确保连接的牢固可靠。
整个制作过程完成后，打开音频设备，就能够听到经过放大的音频信号了。
需要注意的是，制作音频放大器需要一定的电子技术知识和经验。
如果你没有相关的知识和经验，最好请教专业人士，避免出现电路故障或者其他问题。
此外，制作音频放大器的过程中，要注意安全使用电子设备。
避免电击和其他安全事故的发生，尽量工作在干燥和防静电的环境中。
总之，制作音频放大器可以提升音频信号的音量和质量，让音频更好地传达出来。
通过上述的制作方法，你可以动手制作自己的音频放大器。
希望本文对你有所帮助！音频放大器是现代电子设备的重要组成部分，它能够将原始音频信号经过放大，以便更好地传送到扬声器或其他音频设备中。
通过制作音频放大器，我们可以深入了解电子电路的工作原理，提升对音频信号处理的理解。
除了上述一般的制作方法，下面将进一步介绍音频放大器的一些关键元件和电路设计。
简易扬声器制作方法引言扬声器是通过将电能转换为声能来放大和产生声音的设备。
它在各个领域都得到广泛应用，例如音响系统、电视、手机等。
在本文中，我们将介绍一种简易的扬声器制作方法，旨在帮助读者了解扬声器的基本原理以及如何制作一个简单的扬声器。
扬声器的原理扬声器的原理基于电磁感应：通过在磁场中放置一个电流通的线圈（线圈也称为扬声器的“音圈”），当音频电信号通过线圈时，会在磁场中产生变化。
这种变化会导致线圈周围的磁场发生变化，从而产生一个力，使得线圈振动，并通过与线圈相连的驱动盆（马达）传递声音。
材料准备在制作简易扬声器之前，我们需要准备以下材料：•一个塑料杯•一片薄塑料膜（如保鲜膜）•铜线•磁铁•纸板•双面胶•胶带•音频电源（如手机或音乐播放器）制作步骤步骤 1：准备音圈1.将薄塑料膜剪成一个正方形，边长稍大于塑料杯的直径。
2.将薄塑料膜固定在纸板上，使用双面胶和胶带使其紧贴于纸板上。
3.在薄塑料膜的四个角落切四个小孔。
4.将铜线通过薄塑料膜的一个小孔，并用胶带固定。
步骤 2：制作驱动盆1.将磁铁固定在塑料杯底部，使用胶带或双面胶将其固定在杯底。
2.在驱动盆的边缘切一些小孔，并将其中的一个孔与铜线连接。
步骤 3：组装扬声器1.将音圈轻轻放在塑料杯的边缘上，确保线圈与磁铁之间有一定的间隙。
2.使用胶带或胶水将音圈固定在塑料杯上，使其保持稳定。
步骤 4：连接音源1.将音源（如手机或音乐播放器）与线圈连接，确保连接稳固。
2.播放音乐或其他音频文件，并调整音量。
使用和注意事项•由于这是一个简易的扬声器制作方法，声音质量可能不如专业音响设备。
•在使用前，请确认线圈和音源的连接稳固，并避免使用过高的音量。
•请小心处理磁铁，避免损坏或吸铁物品。
•避免扬声器接触水或潮湿的环境。
结论通过本文，我们了解了简易扬声器的制作方法，并学习了扬声器的基本原理。
虽然这种简易扬声器可能无法与专业音响设备媲美，但它可以作为一个有趣的DIY项目，帮助我们更好地理解扬声器的工作原理。
DIY一部超薄100W扩音机一、综述介绍你能想象到一部输出功率达到100W的扩音机能小到咋个程度？今天我给大家展示一部随身听般体积的大功率扩音机。
100W是什么概念？我给大家做一个比较。
一般随声听的音频输出功率只有零点几瓦，大妈们跳广场舞用的那种大箱子喇叭，真正的平均功率也就是几瓦到十几瓦的功率，那么在舞台上和会议室使用的扩音机在50-数百瓦以上，与使用环境和场地大小有关。
这部微型扩音机可是整整的一百瓦功率！硕大的音频功率输出，却可以做到和手机一样小、一样薄！这部扩音机体积大小只有12.8*7.4*0.9厘米的大小。
比一部超薄的6寸手机还小，可以轻松装在衬衣口袋里。
别看它小，麻雀虽小，五脏俱全，绝不是一个简单的功放，却是一部专业的大功率扩音机！里面包含了音源播放系统、音频前置放大器、100瓦音频功率放大器、蓝牙接收、调频立体声广播接收等功能；甚至还有LED电平指示。
可以自主播放TF卡上存储的音乐，可以通过蓝牙和手机无线连接，播放网络音乐和手机下载的音乐。
另外还可以连接电视机、调音盘等专业设备送来的音频信号，本扩音机设有两路话筒接口，音量各自独立控制，可以连接两只话筒进行声音直播。
它输出的音频功率可以带动两只大型的舞台音箱，或者四只号筒式高音喇叭，发出的声音非常巨大震撼！适合单位广播系统与野外、广场、会议厅、舞台及舞厅等各种需要大功率音频播放的地方使用。
本机特点：1、立体声双声道输出，最大功率达50W+50W(失真度小于10%)；2、使用宽范围7-26V直流电源以适应各种应用场合；3、内置MP3播放系统、FM调频立体声广播接收单元、蓝牙音乐接收模块。
可以插入TF微型存储卡，播放卡内储存的数字声频、音乐文件；可以接收调频广播信号播出；也可以通过蓝牙与手机等具有蓝牙通信功能的声频设备连接后播放其它设备传输的音频信号。
4、内置高灵敏度音频前置放大，输入灵敏度为5mv，可适应动圈式话筒。
无需通过外接话筒前置放大器就可以直接连接两路外接话筒直播声音。
另外机器已内置话筒，当插入外接话筒后，机内话筒自动断开。
5、具有线路输入接口，输入灵敏度为150MV。
可将电视机、调音台等音频设备信号引入后放大播出。
6、整机体积超小、超薄，只有12.8*7.4*0.9厘米体积，尤其是厚度很薄，只有区区9毫米。
二、超薄扩音机的制作1、音频功率放大部分在制作时，要做到体积小，重量轻，超薄的效果，音频功率放大单元的选取是关键。
一般来说，一部扩音机，体积和重量最大的部分就是功率放大单元，最大的热量耗散也是在功率放大部分。
如果功率放大电路效率低，在输出较大的音频功率时，自身耗散功率也非常可观，在很小的体积、空间下根本行不通，因此音频功率放大器一定要选用体积小、效率高的器件和电路，这是制作微型大功率扩音机成败的关键。
模拟线性功率放大器效率较低，体积重量也大。
只有采用集成数字式D类放大器才有条件做到小体积、高效率。
在制作过程中，单元电路尽量利用适合的现有的模块加以改造利用，这样可以降低手工制作难度，简化制作流程。
经过多方对比和选择，功放板选取一种采用瑞士意法半导体公司TDA7492芯片的板子，该芯片是D类立体声放大电路，芯片体积小，效率高，比传统的A/B类电路尺寸更小，音频功率更大。
输出功率最大可达每声道50W。
具有极高的能效，需要的外部元器件较少。
TDA7492的失真度（THD+N）低于0.01%。
之所以选用这块模块，除过因为该板使用的TDA7492芯片高效率、高性能、大功率能达到预想值外，很重要的一点是，这块板子面积较小，大部分元器件是贴片安装，具有很大的减低厚度改造潜力。
模块如图所示，面积为70*60mm；最大厚度25mm。
拿到模块后，首先要对模块进行薄化改造。
首先要将模块里原来的所有直插元件（9个电容器）焊接拆除，换成相同容量的贴片瓷介电容。
电源滤波电解电容器换成32V耐压的贴片钽电容代替。
钽电容一个容量不够，要并联多个代替。
然后将模块上原来所有输入输出接口（电源输入1个、左右声道功率输出各1个、音频输入三针座1个）拆除，电源输入接口换用4mmDC贴片电源插座，左右声道功率输出换成底高度的2060-按压式SMD贴片接线端子，音频输入端的引出端，用排针母座上取下的针座剪掉细针，将孔针直接焊上。
最后将模块上芯片散热铝块卸去，用1.2mm厚度的铝片裁制成适当面积，打孔安装，用以代替原来的散热块。
改造后的模块如图所示。
为了尽量降低整个模块的厚度，模块正面新换用铝片厚度选取的原则是：铝片压在功放芯片散热面上，铝片高度略微高出磁罐电感一点,大约0.1mm就行，不要太厚，太厚了会增加机器的整体厚度。
经过这样超薄化改造后,模块包括印板在内的总只有5.4mm的厚度了。
这个厚度不包括电源插座和功率引出端子的高度，这几个端子高度还略微高一点，将来采用凿空外露的方式处理，不会增加机器总厚度。
另外在模块板子的背面，从板子电源插座附近的正负极焊接两条导线出来，用以将来给扩音机的音源播放系统和前置放大器等部分供电。
因为扩音器除过功率放大模块耗电较大外，其它部分消耗功率很小，因此没有必要用太粗的导线引出，可以用较细导线。
两根引出线的另外一头用排针母座做一个两孔连接头用热缩管包好。
2、音乐播放系统一部扩音机，自带音源播放系统，扩展一些无线连接口，将大大提升扩音机的实用性和使用方便性。
因此，本扩音机内置了多功能音源播放系统。
在科技高速发展的今天，音源播放系统早已不是那种笨拙的机械磁带播出设施了，甚至光碟也退出了历史舞台。
取而代之的是MP3等数字式音源播放系统。
这些数字音源播放系统，不但可以实时播放数字音频，它还可以以最微小的物理体积储存音频信息，一个小小的优盘，一张微乎其微的TF卡，就可以储存巨量的音乐节目。
这样的变革，给网络虚拟传输创造有利条件，音源的传播不再需要物理载体，可以直接以数字化信息传播和播放。
现在市场上充斥了许多多功能，小体积的数字音源播放模块，选择余地很大，因此给扩音机添置音源播放系统是轻而易举的事情。
我通过反复对比选取了一块具有TF插卡MP3播放功能，有FM调频立体声接收功能，有蓝牙音乐播放功能的模块。
这块模块功能比较全，本来还有U盘播放功能，可以使用红外遥控操作，但是为了尽量减低厚度，以适应超薄机的要求，对模块也进行了薄化改造。
以牺牲U盘播放和红外遥控功能为代价。
将面板去掉；USB接口去掉；红外接收头去掉；直插式LED指示灯拆除后换用贴片式LED焊接在另一面；晶振也改焊到板的另一面，电源滤波电容焊下后用同容量贴片钽电容含在板子的另一面。
电源输入座、音频R-L输出座及红全部拆除，然后用排针母座做成卧式插座引出。
经过这样改造以后，模块面总厚度降到5.3mm 左右。
3、前置放大部分本机前置放大部分主要是为话筒输入信号和线路输入信号提供一定的电压增益，以适应功放推动幅度的要求。
同时，前级放大部分还肩负有混合、控制各种信号源的功能。
TDA7294功放芯片，在设置增益为36.3db （这是芯片可设置的最高增益）下，26V 供电，负载电阻8欧姆时，推到满功率50W （单路）输出时，输入推动电压需大于600mv 考虑到余量和损耗，送入功放板输入端的最大信号最大值要达到750mv 。
整机各模块电平和增益是这样安排的：音源播放模块是双声道立体声输出，音源播放模块音频输出芯片采用的是HT6808,两路输出是采用BTL 形式的功率信号，可直接推动扬声器，在8欧姆负载下可输出1.1W 的音频功率。
如果用来推动后级功放，只能采取单端方式这是因为BTL 输出端的任一个端子都不能接地。
只能使用的一个端子，另一个端子悬空。
通过计算可知，HT6808最大输出时的电压接近3V 。
但是这是BTL 双端时的值，如果用单端输出，那么输出对地电压只有BTL 输出时的半值：1.5V 。
音源模块输出的音频电压在送入功放板前，还要和前置放大器送来的信号进行混合，混合时，信号电压要衰减-6db ，因此实际送入功放板信号输入端的有效信号电压是750mv ，刚好适合推动功率放大板。
前置放大板选用了LM324的四运放组成两级双声道放大器。
放大器第一级是话筒放大级，话筒放大级电压增益设置为36db 左右，将话筒输出大约5mv 左右的话音信号电压放大到300mv，然后先将左右话筒信号混合（为了使两路话筒信号能同时在送至两个声道），然后再和线路输入信号混合，两次信号混合后，混合衰减达到了12db，这时话筒信号输入第二级放大器的实际值是75mv。
这样也就确定了线路输入信号的灵敏度是150mv。
第二级放大器电压增益设置为26db,因此从第二级放大器输出的话筒音频电压达到了1.5v,然后还要与音源播放模块送来的音频信号混合，混合衰减也是-6db，刚好也是750mv，达到了各个不同信号源的平衡。
这样对两级不同的增益合理分配，有利于防止大信号的限幅失真。
前级放大部分要根据具体机器结构和电路要求实现功能，因此没有能利用的现成模块，必须自己动手做。
做模块的步骤是：先根据规划电路功能和物理结构用覆铜板制作一块适合的主板。
然后在上面将外露机壳的一些元件规划安排，比如电位器、按键、指示灯等。
这些元件一旦在板上定位后是不能再改动的。
下一步就是在板子上根据电路原理用油性记号笔绘制出连接各个元件的线路。
画好线路后就可以在三氯化铁或者是过硫酸钠水溶液里腐蚀出电路板。
最后钻孔和焊接完成所有元件的安装。
本前置放大板上设置了话筒输入插口，线路输入插口和监听输出插口。
因设备厚度要求，这几个插座全部使用2.5mm的五脚立体声音频插孔，并采用沉板式安装，以进一步降低元件安装高度。
标准话筒插入时要经过转换线接入。
可同时使用两路分别控制的外接话筒。
板载有内置驻极体话筒，可以直接进行话音广播。
当外接话筒插入后，板置内接话筒自动断开。
线路输入插孔可以通过转换线转接莲花座、3.5mm、音频插座、6.35mm的音频设备。
输入电平为150mv。
音频监听输出插座输出立体声音频信号，每声道最大输出音频功率300mw，可以连接立体声耳机或小功率喇叭、音箱。
板载有内置扬声器，当外接输出时，内置扬声器自动断开。
因机器厚度和体积限制，机壳对外控制旋钮只设置了4个基本控制旋钮。
它们分别是：话筒1音量控制旋钮；话筒2音量控制旋钮；线路输入信号强度控制旋钮；监听音量控制旋钮。
由音源播放系统送来的音频信号（TF卡播放、FM调频接收、蓝牙无线连接播放）的音量及播放控制统一由音源板上的4个操作按键控制。
本机除过音频功率放大模块外，其它模块都是+5v供电，所以在音频前置放大板上还内嵌了一块微型DC-DC开关式降压模块,共给除功放模块外其它所有模块、电路使用。
4、LED电平指示模块本机虽然微小，但是既然定位为专业扩音机的话，那专业扩音机的基本设置是不能或缺的。
