电路板的布线焊接技巧及注意事项
- 格式:doc
- 大小:31.50 KB
- 文档页数:9
一、电路板焊接流程及其注意事项1、焊接微小器件(电阻、电容等)。
2、焊接电源部分,并进行电源的调试,确保各组电源的正确无误。
3、焊接IC。
4、焊接接插件。
5、电路焊接完毕,酒精浸泡10分钟左右,用刷子洗刷干净,晾干。
6、电路板的检查:A、元件有没有错焊、漏焊。
B、元件的方向、极性是否正确。
C、仔细检查是否有短路和虚焊。
注:电路板检查应重复两三次。
二、电路板焊接工艺要求:1、正确:保证每个元件的正确无误。
2、美观:元器件摆放端正,焊接点圆滑。
3、牢固:保证元器件焊接牢固可靠。
三、整机测试1、编码器的测试:准备工作:准备好调制器一台,节目源(如DVD等)一台,卫星接收机(用作接收调制器信号)一台,电视机一台,视频线三根,S端子连接线、音频线、码硫数据线(双Q9线)、射频线(L16转F 头)各一根。
测试步骤:A.连接好各种数据线和电源线,开机,查看显示屏,看显示是否正常。
B.操作键盘,首先将编码器调用一次默认设置。
C.在电视机上查看图像效果,看图像是否正常。
D.用电吹风给编码器慢慢加温,观察图像是否正常。
E.用手敲打编码器,观察图像是否正常。
F.重复多次开关机,看编码器是否很正常工作。
G.接口检查:更换不同的数据接口进行检查。
注:以上操作过程所涉及的具体操作方法请查看产品操作说明书,对应说明书所注明的功能做一次检查。
测试结束:在以上检查过程,图像和声音一直是流畅的设备为合格设备。
2、复用器测试:准备工作:准备好调制器一台,编码器一台,节目源(如DVD 等)一台,卫星接收机(用作接收调制器信号)一台,电视机一台,码流数据线两根,视频线、音频线、(双Q9线)、射频线(L16转F 头)各一根。
测试步骤:A.连接好各种数据线和电源线,开机,看显示屏查看显示是否正常。
B.操作键盘,首先将复用器调用一次默认设置。
C.在电视机上查看图像效果,看图像是否正常。
D.用电吹风给复用器慢慢加温,观察图像是否正常。
E.用手敲打复用器,观察图像是否正常。
电路板焊接注意事项一、前言电路板焊接是电子制造中最基本的工艺之一,也是最容易出错的环节之一。
在进行电路板焊接时,需要注意一些细节和技巧,以确保焊接质量和稳定性。
本文将介绍电路板焊接的注意事项。
二、材料准备1. 选择合适的焊锡丝:应根据电路板的尺寸和元器件的大小选择不同直径的焊锡丝。
2. 氟化剂:氟化剂可以帮助提高焊锡丝与元器件之间的粘附力,从而提高焊接质量。
3. 清洁剂:清洁剂可以用来去除元器件表面上可能存在的油脂或污垢。
三、设备准备1. 焊锡台:应选择具有可调节温度控制功能的焊锡台。
2. 烙铁头:应根据不同元器件大小选择不同形状和尺寸的烙铁头。
3. 夹具:夹具可以帮助固定元器件,防止其在焊接过程中移动或倾斜。
四、焊接技巧1. 元器件安装:在安装元器件时,应注意元器件的方向和位置,确保其正确安装。
2. 烙铁温度:烙铁温度应根据元器件的大小和焊锡丝的直径进行调整,以避免过高或过低的温度影响焊接质量。
3. 氟化剂使用:应在焊接之前将氟化剂涂抹在焊点上,以提高焊接质量。
4. 焊锡丝使用:在使用焊锡丝时,应注意不要过多或过少,以避免对电路板造成损害。
5. 焊点检查:在完成焊接后,应检查每个焊点是否牢固,并排除可能存在的短路或开路问题。
五、注意事项1. 保持清洁:在进行电路板焊接时,应保持工作环境和设备清洁,并定期清理烙铁头和夹具等设备。
2. 保持稳定:在进行电路板焊接时,应尽可能保持手部稳定,并避免用力过大或过小。
3. 防止静电:静电可能会对元器件造成损害,因此,在进行电路板焊接时,应注意防止静电干扰。
六、总结通过本文介绍的注意事项,可以帮助您更好地进行电路板焊接,并确保焊接质量和稳定性。
在实际操作中,还需要根据具体情况进行调整和改进,以适应不同的电子制造需求。
电路板布线的技巧和注意事项电路板布线是电子产品设计和制造过程中十分重要的一步,它直接关系到电路性能的稳定性和可靠性。
以下是电路板布线的技巧和注意事项,以帮助读者更好地进行布线设计。
一.布线前的准备工作1.了解电路板的整体需求和设计目标,明确电路的功能和性能要求。
2.根据电路设计要求选择合适的电路板材料和电路板尺寸。
二.电路布线的基本原则1.信号线和电源线要分开布线,避免相互干扰。
2.尽量采用简洁的布线路径,减少信号路径的长度。
3.避免信号线和电源线相交,以减少串扰和噪声。
4.根据信号电平和频率选择合适的布线宽度和间距。
三.布线规划和分区1.将电路板划分为逻辑分区,根据信号流向和频率确定各个分区之间的关系。
2.确定每个分区的主要信号和电源连接端口。
四.信号线布线技巧1.根据信号的高低频特性选择合适的信号路径。
高频信号要尽量缩短布线长度。
2.将高频信号线和电源线压铺在地面层附近,以减少电磁干扰。
3.临近地和电源线之间要保持足够的间距。
4.尽量避免信号线和地线相交,以减少互耦和串扰。
5.避免信号线和边缘走线相交,尤其是高频信号线。
五.电源线布线技巧1.电源线要尽量短且宽,以减少电阻和电压降。
2.将电源线与地线平行布线,以减少电感和电磁干扰。
3.电源线要尽量远离高频信号线,以防止相互干扰。
4.电源线和信号线之间要保持一定的间距,避免辐射或串扰。
六.地线布线技巧1.地线要尽量宽,以降低电阻和噪声。
2.尽量采用星型或树型地线布线方式,减少地线环路。
3.临近高频信号线的地线要保持足够的间距,以避免串扰。
七.避免布线错误1.避免过度布线,尽量减少层数。
2.避免布线路径过于复杂和交错,以方便排查故障和维护。
3.布线前要进行性能仿真和验证,确保电路稳定可靠。
总结起来,电路板布线是设计过程中至关重要的一步,良好的布线设计能够提高电路的性能和可靠性。
通过合理划分逻辑分区、分开布线、避免干扰和串扰等技巧和注意事项,可以使布线设计更加科学和有效。
电路板焊接知识和操作规程一、电路板焊接知识1.焊接方法:常见的电路板焊接方法有手工焊接、波峰焊接、热风烙铁焊接等。
2.焊接材料:焊接材料包括焊锡丝、焊锡膏、焊锡球等。
选择合适的焊接材料可以提高焊接质量。
3.焊接温度:焊接温度对焊接质量起着至关重要的影响。
温度过高会损坏电子元器件,温度过低会影响焊接的牢固度。
4.焊接时间:焊接时间也是影响焊接质量的重要因素。
时间过长可能导致元器件损坏,时间过短则焊接不牢固。
5.焊接技术:电路板焊接要求焊点坚固、焊接表面光洁、焊接位置准确。
掌握正确的焊接技术可以提高焊接质量。
二、手工焊接操作规程1.准备工作:准备好所需的焊接材料,包括焊锡丝、焊锡膏、焊锡球等。
检查焊接工具是否正常。
2.清洗电路板:使用无水酒精或专用清洗剂清洗电路板,去除灰尘和污垢。
3.调整焊接温度:根据焊接材料的要求,调整焊接温度。
一般情况下,焊接温度为250-300℃。
4.涂抹焊锡膏:使用刷子或棉线涂抹适量的焊锡膏在焊点周围,以提高焊接质量。
5.切割焊锡丝:根据需要的长度,使用剪刀或刀片将焊锡丝切割成合适的长度。
6.焊接元器件:将焊锡丝缠绕在焊接位置的引脚周围,使用烙铁加热焊点,直到焊锡融化并覆盖整个焊点。
7.检查焊接质量:焊接完成后,检查焊点的牢固度和光洁度,确保焊接质量。
8.清洗电路板:将焊接后的电路板重新清洗,去除焊锡膏和其他残留物。
9.检测电路板:使用测试仪器检测焊接后的电路板的电气性能,确保焊接质量符合要求。
三、波峰焊接操作规程1.准备工作:准备好焊接所需的电路板和元器件,调整好焊接机的参数。
2.清洗电路板:使用无水酒精或专用清洗剂清洗电路板,去除灰尘和污垢。
3.插件:将元器件插入电路板相应的插孔或焊盘中。
4.进行焊接:将电路板放入焊接机的波峰焊接工作台上,调整好焊接机的波峰温度和速度。
按下开始按钮,波峰焊接机将自动完成焊接过程。
5.检查焊接质量:焊接完成后,检查焊点的牢固度和光洁度,确保焊接质量。
电路板焊接组装工艺要求电路板是电子产品中不可或缺的部件,其焊接组装工艺对产品的性能和可靠性有着至关重要的影响。
为了确保电路板的质量和稳定性,制定了一系列的焊接组装工艺要求,以保证产品的性能和可靠性。
本文将详细介绍电路板焊接组装工艺的要求及相关注意事项。
一、焊接工艺要求1. 焊接材料的选择:焊接材料的选择对于焊接质量起着至关重要的作用。
一般情况下,常用的焊接材料包括焊锡、焊膏和焊丝等。
在选择焊接材料时,需要考虑到焊接的工作温度、环境条件和产品要求等因素,以确保焊接质量和可靠性。
2. 焊接设备的要求:焊接设备是保证焊接质量的关键因素之一。
焊接设备需要具备稳定的电源和温度控制系统,以确保焊接过程中的稳定性和可靠性。
此外,焊接设备的操作人员需要经过专业培训,掌握焊接技术和操作规程,以确保焊接质量和安全性。
3. 焊接工艺参数的控制:焊接工艺参数的控制是保证焊接质量的关键环节之一。
焊接工艺参数包括焊接温度、焊接时间、焊接压力等因素,需要根据产品要求和焊接材料的特性进行合理的调整和控制,以确保焊接质量和可靠性。
4. 焊接工艺的流程控制:焊接工艺的流程控制是保证焊接质量的关键环节之一。
焊接工艺的流程包括焊接前的准备工作、焊接过程的控制和焊接后的检验工作等环节,需要严格按照相关规程和标准进行操作,以确保焊接质量和可靠性。
5. 焊接质量的检验要求:焊接质量的检验是保证焊接质量的关键环节之一。
焊接质量的检验包括焊接接头的外观检查、焊接接头的电气测试和焊接接头的可靠性测试等环节,需要严格按照相关规程和标准进行操作,以确保焊接质量和可靠性。
二、焊接组装工艺的注意事项1. 焊接过程中需要注意焊接温度的控制,避免因温度过高或过低导致焊接质量不稳定。
2. 焊接过程中需要注意焊接压力的控制,避免因压力过大或过小导致焊接接头的质量不稳定。
3. 焊接过程中需要注意焊接时间的控制,避免因焊接时间过长或过短导致焊接接头的质量不稳定。
4. 焊接过程中需要注意焊接材料的选择,避免因焊接材料的选择不当导致焊接质量不稳定。
电路板焊接步骤及注意事项
1、接线不当可能造成电路板上的电压波动,导致电路板上元器件出现故障。
2、接线要求精确,如果接线不当可能造成电路板上的电压波动,导致电路板上元器件出现故障。
3、电路板上的电压波动会对电路板上的元器件造成损伤。
4、如果接线不当可能造成电路板上的电流波动,导致电路板上的元器件更损伤。
5、接线要求精确,如果接线不当可能造成电路板上的电流波动,导致电路板上元器件更损伤。
6、电路板上的电流波动会对电路板上的元器件造成损伤。
7、接线时应小心不要触碰电路板上的元器件,否则可能会导致元器件损坏。
8、接线时应小心不要触碰电路板上的电源线、信号线和地线,否则可能会导致电路板上的电压波动。
9、在焊接电路板时,应注意电源线、信号线和地线之间的连接,否则可能造成电路板上的电压波动。
10、在焊接电路板时,应注意焊接时间和焊接电流,否则可能造成电路板上的电压波动。
11、焊接时应注意电路板的温度,如果温度过高可能导致电路板上的电压波动。
12、焊接时应注意电路板的湿度,如果湿度过高可能导致电路板上的电压波动。
13、如果焊接时间过长,可能会导致电路板上的电压波动。

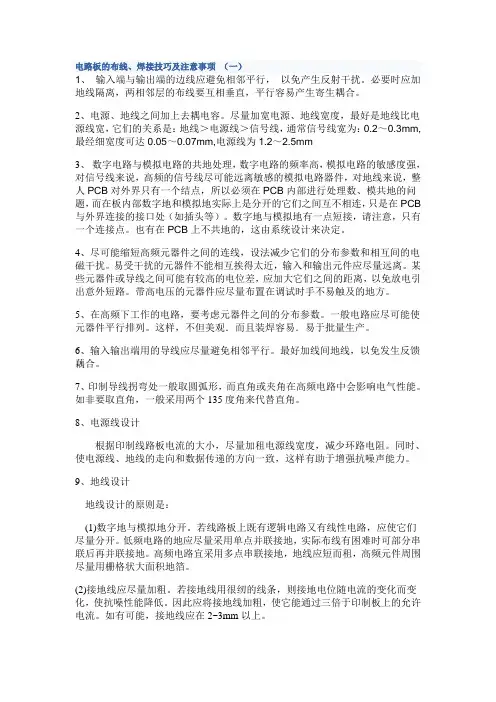

电路板的布线、焊接技巧及注意事项(一)1、输入端与输出端的边线应避免相邻平行,以免产生反射干扰。
必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合。
2、电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是:地线>电源线>信号线,通常信号线宽为:0.2~0.3mm,最经细宽度可达0.05~0.07mm,电源线为1.2~2.5mm3、数字电路与模拟电路的共地处理,数字电路的频率高,模拟电路的敏感度强,对信号线来说,高频的信号线尽可能远离敏感的模拟电路器件,对地线来说,整人PCB对外界只有一个结点,所以必须在PCB内部进行处理数、模共地的问题,而在板内部数字地和模拟地实际上是分开的它们之间互不相连,只是在PCB 与外界连接的接口处(如插头等)。
数字地与模拟地有一点短接,请注意,只有一个连接点。
也有在PCB上不共地的,这由系统设计来决定。
4、尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离。
某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
5、在高频下工作的电路,要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样,不但美观.而且装焊容易.易于批量生产。
6、输入输出端用的导线应尽量避免相邻平行。
最好加线间地线,以免发生反馈藕合。
7、印制导线拐弯处一般取圆弧形,而直角或夹角在高频电路中会影响电气性能。
如非要取直角,一般采用两个135度角来代替直角。
8、电源线设计根据印制线路板电流的大小,尽量加租电源线宽度,减少环路电阻。
同时、使电源线、地线的走向和数据传递的方向一致,这样有助于增强抗噪声能力。
9、地线设计地线设计的原则是:(1)数字地与模拟地分开。
若线路板上既有逻辑电路又有线性电路,应使它们尽量分开。

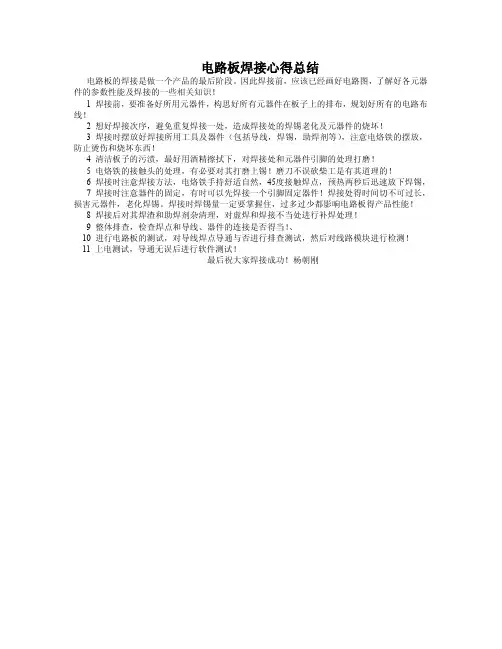

电路板焊接心得总结
电路板的焊接是做一个产品的最后阶段。
因此焊接前,应该已经画好电路图,了解好各元器件的参数性能及焊接的一些相关知识!
1焊接前,要准备好所用元器件,构思好所有元器件在板子上的排布,规划好所有的电路布线!
2想好焊接次序,避免重复焊接一处,造成焊接处的焊锡老化及元器件的烧坏!
3焊接时摆放好焊接所用工具及器件(包括导线,焊锡,助焊剂等),注意电烙铁的摆放,防止烫伤和烧坏东西!
4清洁板子的污渍,最好用酒精擦拭下,对焊接处和元器件引脚的处理打磨!
5电烙铁的接触头的处理,有必要对其打磨上锡!磨刀不误砍柴工是有其道理的!
6焊接时注意焊接方法,电烙铁手持舒适自然,45度接触焊点,预热两秒后迅速放下焊锡,7焊接时注意器件的固定,有时可以先焊接一个引脚固定器件!焊接处得时间切不可过长,损害元器件,老化焊锡。
焊接时焊锡量一定要掌握住,过多过少都影响电路板得产品性能!
8焊接后对其焊渣和助焊剂杂清理,对虚焊和焊接不当处进行补焊处理!
9整体排查,检查焊点和导线、器件的连接是否得当!、
10进行电路板的测试,对导线焊点导通与否进行排查测试,然后对线路模块进行检测!
11上电测试,导通无误后进行软件测试!
最后祝大家焊接成功!杨朝刚。
电路板焊接技巧个人总结
电路板焊接是电子制作过程中非常重要的一步,下面是一些电路板焊接的个人总结技巧:
1. 贴片元件焊接:注意正确的焊接方向,确保焊接的元件与电路板相匹配。
使用足够
的焊锡,但避免过量的焊锡造成短路。
同时,焊接时要保持稳定的手部姿势,确保焊
接点对齐。
2. 通过孔小元件焊接:在通过孔小元件焊接时,避免过多的热量和焊锡浸泡在孔上,
以免烧毁电路板。
在焊接之前,用针对性较小的锡吸取工具吸取焊料和废弃物。
3. 使用适当的焊锡和焊垫:根据电路板的要求,选择合适的焊锡线径。
焊接线径太细
可能导致焊接不牢固,而太粗的焊接线径可能会导致短路。
另外,电路板上的焊垫也
要注意保持干净,以确保焊接质量。
4. 适当的温度和时间:不同的焊接需要不同的温度和时间。
确保焊接铁的温度恰到好处,过高的温度可能会损坏电路板。
焊接时间也要适中,不要过长,否则会产生过热。
5. 使用焊接辅助工具:使用帮助焊接的辅助工具,如镊子、焊锡台等,以确保焊接的
准确性和稳定性。
此外,使用助焊剂和镀锡线等工具,可以更方便地焊接。
以上是电路板焊接技巧的个人总结,希望对你有所帮助!。
电路板焊接工艺内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.选择性焊接的工艺流程包括:助焊剂喷涂,电路板预热、浸焊和拖焊。
助焊剂涂布工艺在选择性焊接中,助焊剂涂布工序起着重要的作用。
焊接加热与焊接结束时,助焊剂应有足够的活性防止桥接的产生并防止电路板产生氧化。
助焊剂喷涂由X/Y机械手携带电路板通过助焊剂喷嘴上方,助焊剂喷涂到pcb电路板焊位置上。
焊电路板技巧2:回流焊工序后的微波峰选焊,最重要的是焊剂准确喷涂,微孔喷射式绝对不会弄污焊点之外的区域。
微点喷涂最小焊剂点图形直径大于2mm,所以喷涂沉积在电路板上的焊剂位置精度为±0.5mm,才能保证焊剂始终覆盖在被焊部位上面。
焊电路板技巧3:可以通过与波峰焊的比较来了解选择性焊接的工艺特点,两者间最明显的差异在于波峰焊中电路板的下部完全浸入液态焊料中,而在选择性焊接中,仅有部分特定区域与焊锡波接触。
由于电路板本身就是一种不良的热传导介质,因此焊接时它不会加热熔化邻近元器件和电路板区域的焊点。
在焊接前也必须预先涂敷助焊剂,与波峰焊相比,助焊剂仅涂覆在电路板下部的待焊接部位,而不是整个pcb电路板。
另外选择性焊接仅适用于插装元件的焊接,选择性焊接是一种全新的方法,彻底了解选择性焊接工艺和设备是成功焊接所必需的。
电路板焊接注意事项1、拿到PCB裸板后首先应进行外观检查,看是否存在短路、断路等问题,然后熟悉开发板原理图,将原理图与PCB丝印层进行对照,避免原理图与PCB不符。
2、PCB焊接所需物料准备齐全后,应将元器件分类,可按照尺寸大小将所有元器件分为几类,便于后续焊接。
需要打印一份齐全的物料明细表。
在焊接过程中,没焊接完一项,则用笔将相应选项划掉,这样便于后续焊接操作。
电路板的焊接技巧电路板焊接技巧是指在电路板上进行元件焊接时,为了保证焊接的质量和稳定性,需要掌握一些焊接技巧。
下面我将详细介绍电路板焊接的技巧和注意事项。
首先,选择合适的焊接工具和材料非常重要。
常用的焊接工具有焊接铁、焊锡剂、焊锡丝等。
焊接铁要选择锡头比较小的,以适应焊接小尺寸元件的需要。
焊锡剂可以提高焊锡的润湿性和导热性。
焊锡丝要选择合适的规格,通常为0.6mm左右。
其次,准备工作很重要。
在焊接之前,需要将焊脚、焊盘等待焊接的部位清洁干净,以确保焊接的可靠性。
可以使用无灰纸或者棉签蘸上酒精擦拭,去除焊接区域的油污和氧化物。
接下来,掌握正确的焊接方式。
焊接时,要将焊锡丝与焊脚和焊盘同时接触,并且快速均匀地加热。
当焊锡丝完全润湿焊脚和焊盘时,停止加热,并迅速移除焊锡丝,保持焊点的清晰度。
焊接时间一般控制在2-3秒内。
注意不要过度加热,避免焊接点烧坏。
同时,注意焊点的质量。
焊接完成后,焊点应该呈现出一个平整、均匀的圆锥形,焊锡丝不要留在焊点上。
焊点的形状和质量可以反映焊接的好坏。
如果焊点呈现孤立的球状,或者焊点上有焊锡丝残留,说明焊接不良。
这时需要重新焊接。
另外,对于焊接的元件选择也需要注意。
焊接电阻、电容等常见元件时,要用锡纸将焊脚捆绑在一起,以便于焊接。
焊接集成电路和芯片时,需要先将焊脚与焊盘对准,用焊锡剂增加润湿性,再进行焊接。
焊接SMD元件时,可以使用热风枪或烙铁和焊锡膏等辅助工具。
另外,注意焊接的顺序和步骤。
一般情况下,先焊接低矮的元件,再焊接较高的元件,这样可以避免焊接时元件的遮挡。
同时,注意焊接电路板两侧的均衡性,避免过度热胀冷缩导致元件出现变形或断裂。
最后,焊接完成后,还需要对焊接点进行检查和测试。
可以使用万用表或焊接喷剂进行检查,确保焊接点的连通性和稳定性。
综上所述,电路板的焊接技巧包括选择合适的焊接工具和材料、准备工作的规范、掌握正确的焊接方式和技巧、注意焊点质量、合理选择焊接元件、注意焊接顺序和步骤,以及焊接完成后的检查和测试。
线路板焊接电线的方法简介线路板是电子产品中非常重要的组成部分,它负责连接各个电子元件,完成电路的功能。
而焊接电线则是将电线连接到线路板上的关键步骤。
本文将介绍线路板焊接电线的方法,包括所需工具和材料,焊接步骤以及注意事项。
所需工具和材料1.线路板:选择合适的线路板,根据实际需求确定大小和形状。
2.电线:选择合适规格的电线,根据电路要求确定导线的材质和截面积。
3.焊锡丝:选择合适的焊锡丝,常用的是含铅焊锡丝和无铅焊锡丝。
4.焊锡台:用于加热焊锡丝的设备,可调节温度。
5.焊锡垫:用于放置线路板和焊接过程中的工具。
6.钳子:用于固定电线和线路板。
7.剪线钳:用于剪断多余的电线。
8.手持式吸锡器:用于吸取焊锡过程中的多余焊锡。
焊接步骤1.准备工作:将线路板放在焊锡垫上,确保线路板上的焊盘和焊接点清晰可见。
将电线剥离一段适当长度的绝缘层,露出足够的导线长度。
2.烙铁预热:将焊锡台的温度调节到合适的焊接温度,通常在250-300摄氏度之间。
等待烙铁达到预定温度后,用湿海绵将烙铁头擦拭干净。
3.焊接焊盘:将焊锡丝轻轻触碰焊盘,使其迅速熔化,形成一小滴焊锡。
然后将电线的导线放在焊盘上,用烙铁加热焊盘和导线,使焊锡完全包裹住导线和焊盘。
焊接时间应控制在3-5秒钟,然后让焊锡冷却凝固。
4.焊接连接点:将电线的导线与线路板上的连接点对准,用烙铁加热连接点和导线,使焊锡完全包裹住导线和连接点。
焊接时间应控制在3-5秒钟,然后让焊锡冷却凝固。
5.检查焊接质量:焊接完成后,用目视检查焊点是否光滑,焊锡是否充分包裹住导线和焊盘。
可用万用表测量焊点的电阻,确保焊接质量良好。
6.剪断多余电线:使用剪线钳将多余的电线剪断,确保线路板整洁美观。
注意事项1.安全第一:焊接过程中要注意安全,避免烫伤和触电。
使用烙铁时要小心操作,不要碰触烙铁头和烙铁台。
2.温度控制:烙铁的温度要适中,过高会导致焊点烧坏,过低则无法使焊锡充分熔化。
根据焊锡丝的要求和线路板的材质选择合适的温度。
电路板焊接是电子制造过程中的重要环节。
它将各种电子元件通过焊接连接到电路板上,完成电路的连接与组装。
正确的焊接方法和技巧对于保证电路板的质量和稳定性至关重要。
本文将详细介绍电路板焊接的方法和技巧,帮助读者了解如何正确地进行电路板焊接。
1.准备工作在进行电路板焊接之前,需要准备好相应的工具和材料。
常用的焊接工具包括焊台、焊锡、焊台夹、锡焊线、焊通、焊接夹等。
此外,还需要一副镊子、锋利的剪刀和放大镜等辅助工具。
2.准备电路板将电路板放在一个干净整洁的工作台上。
使用镊子和剪刀等工具,清理电路板上的杂质和多余的焊锡。
确保电路板的表面整洁光滑,以便焊接。
3.定位元件根据电路图的要求,在电路板上确定每个元件的位置。
可以使用放大镜来帮助定位。
将元件正确地放置在电路板上,并使用焊接夹固定,以防止其在焊接过程中移动。
4.焊接
4.1电路板预热通常,焊接之前需要先将电路板预热。
可以使用热风枪或其他加热工具,将电路板加热至适当的温度。
这有助于焊锡迅速熔化,并提高焊接的效果。
4.2上锡将焊台夹固定在元件附近,用锡焊线将焊台夹与元件焊点连接。
然后,用锡焊线在焊点上涂抹适量的焊锡。
注意,焊锡不宜过多,以免造成焊点短路。
电路板焊接维修技巧电路板是电子设备中不可或缺的组成部分,而焊接是电路板制作和维修中至关重要的环节。
掌握电路板焊接的技巧,可以提高焊接质量,确保电子设备的正常运行。
本文将介绍一些电路板焊接维修的技巧和注意事项。
一、焊接前的准备工作在进行电路板焊接之前,需要进行一些准备工作,以确保焊接的顺利进行。
首先,检查焊接设备是否正常工作,包括焊接铁、焊锡等工具。
其次,清洁电路板上的焊盘和焊点,确保没有灰尘、油污等杂质。
同时,准备好所需的焊锡丝,选择合适的焊锡丝直径和材质,以确保焊接质量。
二、焊接技巧1. 合适的温度和时间:焊接时,应根据电路板的材质和焊接点的大小选择合适的温度和时间。
温度过高会导致焊点过热,可能损坏电路板;温度过低则无法使焊锡充分熔化,影响焊接质量。
同时,焊接时间也需要控制好,过长或过短都会对焊接效果产生不良影响。
2. 适当的焊锡量:在焊接过程中,应控制好焊锡的量,避免过多或过少。
过多的焊锡会导致焊点过高,可能导致焊接不牢固;过少的焊锡则无法达到良好的焊接效果。
在焊接时,可以通过观察焊锡丝的熔化情况和焊点的覆盖程度来判断焊锡量是否适当。
3. 稳定的手部动作:焊接时,手部动作应稳定,避免抖动和晃动。
抖动和晃动会导致焊锡涂抹不均匀,影响焊接质量。
可以通过双手稳定焊接铁,或者使用辅助工具如焊接架来提高焊接的稳定性。
4. 注意焊接顺序:在焊接多个焊点时,应注意焊接的顺序。
一般情况下,应先焊接较小的焊点,再焊接较大的焊点。
这样可以避免焊接过程中焊锡流动到已经焊接完成的焊点上,影响焊接质量。
三、焊接维修注意事项1. 避免过度加热:在焊接维修过程中,应避免过度加热,尤其是对于敏感元件和脆弱的电路板。
过度加热可能导致元件损坏或电路板变形。
可以使用温控焊接铁或者焊接热风枪来控制加热温度,确保焊接过程中的温度不会超过元件和电路板的承受范围。
2. 注意焊接位置:当需要焊接维修时,应注意焊接的位置。
尽量选择离其他元件较远的位置进行焊接,避免焊接过程中的热量对其他元件造成损害。
焊接电路板方法与注意事项焊接电路板是一种常见的电子制造工艺,可以通过将电子元器件固定到电路板上的焊接来实现电路的连接。
下面我将详细介绍焊接电路板的方法和注意事项。
一、焊接方法1. 烙铁焊接法:这是最常用的焊接方法,需要准备好烙铁、焊锡丝和吸锡器等工具。
首先,将烙铁预热至适当的温度(一般为250-300),然后将焊锡丝在烙铁头上熔化,接着将焊锡涂抹在电子元器件的焊脚和电路板的焊盘上,最后将焊脚和焊盘用烙铁进行接触,使其形成焊点。
2. 热风焊接法:适用于焊接大型或密集的电子元器件。
使用热风焊接站,将设定好的温度和风速对准焊点,通过热风使焊盘和焊点熔化,然后放置元器件,等冷却后焊接完成。
3. 浪涌焊接法:适用于焊接大面积的电子元器件。
将焊接区域用焊锡涂抹一层锡膏,然后放置元器件,通过浪涌焊接机进行焊接,利用电流和温度的快速变化使焊点瞬间形成。
4. 波峰焊接法:适用于批量焊接相同类型的电子元器件。
将电子元器件插入到预先装配好的焊点上,然后将电路板按照一定的速度放入预热的焊炉中,焊炉中的锡浪涌上来与焊盘接触并进行焊接。
二、注意事项1. 温度控制:要根据电子元器件的要求和焊接的要求来控制烙铁或热风焊接站的温度。
温度过高可能会损坏元器件或焊盘,温度过低可能导致焊接不良。
2. 时间控制:焊接时间过长会导致元器件过热和焊盘氧化,焊接时间过短可能导致焊点不牢固。
具体的焊接时间应根据焊接方法、元器件的大小和焊接要求来决定。
3. 焊点质量检查:焊接完成后,应进行焊点的质量检查。
焊点应呈现金字塔形,焊锡应充分覆盖焊盘和焊脚,并与之间形成良好的连接。
焊点的出现断锡、错位、膨胀等情况都需要进行修复或重新焊接。
4. 防静电措施:焊接电路板时,要采取防静电措施,防止静电对电子元器件造成损坏。
可以在焊接区域铺设防静电垫,并佩戴防静电手套和抗静电服装等。
5. 注意维修性:在焊接电路板时,要注意电子元器件的后续维修性。
可以使用可拆插式连接器或留出足够的空间和焊盘来方便将来的维修。
线路板焊接注意事项
以下是线路板焊接的一些注意事项:
1. 清洁:在进行焊接之前,必须确保线路板和零件表面是干净的。
使用适当的清洁剂和刷子清洁线路板和零件表面,并确保彻底冲洗并彻底干燥。
2. 焊接温度和时间:根据焊接材料的要求,选择适当的焊接温度和时间。
过高的温度和过长的焊接时间可能会导致焊接不良或零件损坏。
3. 使用正确的焊接工具:选择适当的焊接工具,如锡焊台、烙铁、焊锡丝等。
确保焊接工具的温度和功率设置正确,并保持焊接工具的清洁。
4. 使用适当的焊接材料:选择适当的焊接材料,如焊锡丝、焊锡膏等。
确保焊接材料的质量良好,以确保焊接效果和连接可靠性。
5. 控制焊接过程:焊接时要注意控制焊接时间和焊料熔化情况。
过短的焊接时间可能导致焊接不良,而过长的焊接时间可能导致零件受损。
6. 防止电路板过热:在焊接过程中,要注意避免电路板过热。
过高的温度可能会损坏电路板和焊接点,影响电路板的性能和可靠性。
7. 避免焊接点短路:焊接时要注意避免焊料溢出,造成焊接点之间的短路。
可
以使用适当的焊接工具和技术来控制焊料的形状和量。
8. 检查焊接质量:在焊接完成后,要仔细检查焊接质量。
检查焊接点是否光滑,焊料是否均匀,焊接点是否与线路板连接良好。
9. 进行焊接点测试:对焊接完成的线路板进行焊接点测试,以确保焊接点的可靠性和连接性。
10. 遵守安全规范:焊接时要遵守安全规范,如佩戴防护手套和眼镜,确保工作环境通风良好,避免危险品泄露和事故发生。
电路板布线与焊接技巧电路板是电子设备中不可或缺的一部分,它承载着各种电子元件,并通过布线连接这些元件,使整个电子设备能够正常工作。
在电路板的设计、布线和焊接过程中,技巧和经验是非常宝贵的。
本文将介绍一些关于电路板布线和焊接技巧的经验,希望对电子爱好者和从事电子工程的人有所帮助。
一、电路板的设计和尺寸选择在电路板的设计之前,我们首先需要确定电路板的尺寸。
电路板的尺寸应该根据实际需求和电路元件的布局合理选择。
过小的电路板会导致元件之间连接不便,过大的电路板则浪费空间。
另外,还应根据电路的复杂程度选择单层或者双层电路板。
对于简单的电路,单层电路板已经足够,而对于复杂的电路,双层电路板可以提供更好的布线空间。
二、电路板布局和部件选择在电路板的布局过程中,我们需要合理选择元件的位置,以确保布线的方便和整个电路的稳定性。
主要的电路元件,如电源、微控制器和各种传感器,应该位于电路板的中心位置,以减少信号传输的路径长度。
而次要的电路元件可以放在电路板的边缘或角落处。
此外,在布局时,还要注意元件之间的距离,以避免电磁干扰和短路等问题。
在选择元件的时候,要注意元件的尺寸和电气特性。
尽量选择体积较小的元件,以节省布线空间。
此外,还要根据电路的工作电压和频率等特性选择合适的元件。
对于高频电路,选择贴片电容器和电感器,可以减少电流突变引起的电磁干扰。
三、电路板布线技巧布线是电路板设计中非常重要的一步,它直接影响着电路的性能和可靠性。
在布线时,要尽量缩短信号的传输路径,减少信号损耗和干扰。
可以采用双边布线或层间布线的方式,以减少信号之间的交叉干扰。
同时,在布线时,还要注意信号之间的距离,特别是高频信号,要远离其他信号和电源线,以避免互相干扰。
此外,还要注意电流回路和信号回路的分离。
电流回路一般是低频和大电流的部分,而信号回路则是高频和小电流的部分。
将两者分离,可以减少信号回路受到电流回路的影响。
四、电路板焊接技巧焊接是电路板制作过程中的重要环节。
电路中的布线与焊接注意事项在电路设计和制作中,布线和焊接是非常重要的环节。
良好的布线和焊接能够确保电路的正常运行和稳定性。
本文将介绍电路中的布线和焊接的注意事项。
一、布线注意事项1. 电路布局在进行电路布线前,应事先规划好电路的布局。
要合理安排各个元件的位置,并留出足够的间距以便布线。
保持电路整洁有序,避免交叉布线和过长的连线,可减少信号干扰和电路杂散电容的产生。
2. 电路地线地线是电路中非常重要的一部分,它能够提供电路的共参考点和信号的回归路径。
在布线时,应将电路的地线与其他信号线分开布置,尽量减少地线与信号线的交叉和并行,并采用短而粗的导线以减小地线电阻,提高电路的抗干扰能力。
3. 信号线和电源线隔离为了避免信号线受到电源线的干扰,布线时应尽量将它们分开布置。
尤其是高频信号线,更需要与电源线相互隔离。
当信号线和电源线不得不交叉时,应尽量采取垂直或近乎垂直的布线方式,并通过增加距离来减小互相之间的干扰。
4. 导线选择导线的选择对电路的性能和稳定性有很大影响。
在一般的低频电路中,可以选择使用多股绞合线,它具有较低的电阻和电感。
而在高频电路中,应选择绝缘铜线或特殊线材,以减小信号的传输损耗。
5. 信号线长度在布线时,要尽量将信号线的长度保持一致。
因为信号的传输速度是有限的,如果信号线长度不一致,会导致延迟和相位差,进而影响电路的正常工作。
可以采用锯齿状或波纹状的布线方式来保持信号线长度一致。
二、焊接注意事项1. 焊接温度和时间控制在进行焊接时,要控制好焊接的温度和时间。
如果温度过高或焊接时间过长,会导致焊点的熔化或热损伤,对焊点和电路元件造成损坏。
应根据元件的要求,选择合适的焊接温度和时间,并尽量使用温控焊台或温控焊笔,以确保焊接质量。
2. 焊接位置选择在焊接时,要选择合适的位置进行焊接,避免焊接过程中的热量和焊锡流动对其他元件产生不良影响。
可以使用焊接台或热隔离垫来保护其他元件,同时注意焊接位置与电路布局的一致性。
电路板焊接注意事项一、引言电路板焊接是电子制造的重要环节,对于确保电路板的质量和性能至关重要。
正确的焊接操作可以保证焊点可靠、电气性能稳定,而错误的焊接操作则可能导致焊点松动、短路等问题。
本文将深入探讨电路板焊接的注意事项,帮助读者提高焊接技巧和质量。
二、选择合适的焊接设备和材料2.1 选择合适的焊接工具•电烙铁:根据焊接的要求,选用合适功率、温度可调的电烙铁。
不同组件和焊接方式可能需要不同的烙铁头形状。
•焊锡枪/焊接站:对于高密度的焊接工作,可以考虑使用焊锡枪或者温度可调的焊接站来提高工作效率。
2.2 选择合适的焊接材料•焊丝/焊锡棒:根据焊接要求选择合适的焊丝直径和焊锡合金成分。
通常情况下,60/40的锡铅合金是较为常用的选择。
•焊接剂:使用适量的焊接剂可以提高焊接质量,减少焊接不良现象的发生。
三、准备工作3.1 清洁工作区域在焊接之前,确保工作区域干净整洁,去除杂物和过多的金属粉尘。
工作台面应保持干燥,不要有静电产生的物品。
3.2 检查电路板•检查电路板的线路布局,确保没有设计错误或者短路问题。
•检查电路板上的元器件,确保元器件的引脚没有损坏或者弯曲。
•检查电路板上的连接孔,确保孔内没有杂质或者残留物。
四、焊接操作4.1 焊接前的预热在开始焊接之前,预热烙铁头或焊接站,适当的温度可以提高焊接速度和质量。
预热可以减少烙铁头和焊接点之间的温度差,避免热量迅速散失。
4.2 控制焊接温度和时间•控制烙铁头或焊接站的温度,避免过高的温度烧坏电路板或元器件。
•控制焊接时间,过长可能会造成电路板的损坏,过短则可能导致焊点不牢固。
4.3 焊接顺序按照焊接顺序,先焊接较低的元件,然后再焊接较高的元件。
这样可以避免较高的元件遮挡住较低的元件,影响焊接质量。
4.4 注意焊接位置和角度•在焊接过程中,保持焊铁头与焊接点之间的角度约为45度。
这样可以确保热量分布均匀,焊点质量稳定。
•注意焊接位置,避免焊锡流入相邻的焊接点,造成短路。
电路板的布线焊接技巧及注意事项电路板的布线、焊接技巧及注意事项1、输入端与输出端的边线应避免相邻平行,以免产生反射干扰。
必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合。
2、电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是:地线>电源线>信号线,一般信号线宽为:0.2~0.3mm,最经细宽度可达0.05~0.07mm,电源线为1.2~2.5mm3、数字电路与模拟电路的共地处理,数字电路的频率高,模拟电路的敏感度强,对信号线来说,高频的信号线尽可能远离敏感的模拟电路器件,对地线来说,整人PCB对外界只有一个结点,因此必须在PCB内部进行处理数、模共地的问题,而在板内部数字地和模拟地实际上是分开的它们之间互不相连,只是在PCB与外界连接的接口处(如插头等)。
数字地与模拟地有一点短接,请注意,只有一个连接点。
也有在PCB上不共地的,这由系统设计来决定。
4、尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离。
某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
5、在高频下工作的电路,要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样,不但美观.而且装焊容易.易于批量生产。
6、输入输出端用的导线应尽量避免相邻平行。
最好加线间地线,以免发生反馈藕合。
7、印制导线拐弯处一般取圆弧形,而直角或夹角在高频电路中会影响电气性能。
如非要取直角,一般采用两个135度角来代替直角。
8、电源线设计根据印制线路板电流的大小,尽量加租电源线宽度,减少环路电阻。
同时、使电源线、地线的走向和数据传递的方向一致,这样有助于增强抗噪声能力。
9、地线设计地线设计的原则是:(1)数字地与模拟地分开。
若线路板上既有逻辑电路又有线性电路,应使它们尽量分开。
低频电路的地应尽量采用单点并联接地,实际布线有困难时可部分串联后再并联接地。
高频电路宜采用多点串联接地,地线应短而租,高频元件周围尽量用栅格状大面积地箔。
(2)接地线应尽量加粗。
若接地线用很纫的线条,则接地电位随电流的变化而变化,使抗噪性能降低。
因此应将接地线加粗,使它能经过三倍于印制板上的允许电流。
如有可能,接地线应在2~3mm以上。
(3)接地线构成闭环路。
只由数字电路组成的印制板,其接地电路布成团环路大多能提高抗噪声能力。
10、退藕电容配置PCB设计的常规做法之一是在印制板的各个关键部位配置适当的退藕电容。
退藕电容的一般配置原则是:(1)电源输入端跨接10 ~100uf的电解电容器。
如有可能,接100uF 以上的更好。
(2)原则上每个集成电路芯片都应布置一个0.01pF的瓷片电容,如遇印制板空隙不够,可每4~8个芯片布置一个1 ~ 10pF的但电容。
(3)对于抗噪能力弱、关断时电源变化大的器件,如 RAM、ROM存储器件,应在芯片的电源线和地线之间直接接入退藕电容。
(4)电容引线不能太长,特别是高频旁路电容不能有引线。
11、另外,还应注意以下两点:(1)在印制板中有接触器、继电器、按钮等元件时.操作它们时均会产生较大火花放电,必须采用附图所示的 RC 电路来吸收放电电流。
一般 R 取 1 ~ 2K,C取2.2 ~ 47UF。
(2)CMOS的输入阻抗很高,且易受感应,因此在使用时对不用端要接地或接正电源焊接原理及焊接工具一、焊接原理当前电子元器件的焊接主要采用锡焊技术。
锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。
外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接;能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,能够借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接;要有适当的加热温度,使焊锡料具有一定的流动性,才能够达到焊牢的目的,但温度也不可过高,过高时容易形成氧化膜而影响焊接质量。
二、电烙铁手工焊接的主要工具是电烙铁。
电烙铁的种类很多,有直热式、感应式、储能式及调温式多种,电功率有15W、2OW、35w……300W 多种,主要根据焊件大小来决定。
一般元器件的焊接以2OW内热式电烙铁为宜;焊接集成电路及易损元器件时能够采用储能式电烙铁;焊接大焊件时可用150W~300W大功率外热式电烙铁。
小功率电烙铁的烙铁头温度一般在300~400℃之间。
烙铁头一般采用紫铜材料制造。
为保护在焊接的高温条件下不被氧化生锈,常将烙铁头经电镀处理,有的烙铁头还采用不易氧化的合金材料制成。
新的烙铁头在正式焊接前应先进行镀锡处理。
方法是将烙铁头用细纱纸打磨干净,然后浸入松香水,沾上焊锡在硬物(例如木板)上重复研磨,使烙铁头各个面全部镀锡。
若使用时间很长,烙铁头已经氧化时,要用小锉刀轻锉去表面氧化层,在露出紫铜的光亮后用同新烙铁头镀锡的方法一样进行处理。
当仅使用一把电烙铁时,能够利用烙铁头插人烙铁芯深浅不同的方法调节烙铁头的温度。
烙铁头从烙铁芯拉出的越长,烙铁头的温度相对越低,反之温度就越高。
也能够利用更换烙铁头的大小及形状来达到调节烙铁头温度的目的。
烙铁头越细,温度越高;烙铁头越粗,相对温度越低。
根据所焊元件种类能够选择适当形状的烙铁头。
烙铁头的顶端形状有圆锥形、斜面椭圆形及凿形等多种。
焊小焊点能够采用圆锥形的,焊较大焊点能够采用凿形或圆柱形的。
还有一种吸锡电烙铁,是在直热式电烙铁上增加了吸锡机构构成的。
在电路中对元器件拆焊时要用到这种电烙铁三、焊锡与焊剂焊锡是焊接的主要用料。
焊接电子元器件的焊锡实际上是一种锡铅合金,不同的锡铅比例焊锡的熔点温度不同,一般为180~230 ℃。
手工焊接中最适合使用的是管状焊锡丝,焊锡丝中间夹有优质松香与活化剂,使用起来异常方便。
管状焊锡丝有0.5、0.8、1.0、1.5…等多种规格,能够方便地选用。
焊剂又称助焊剂,是一种在受热后能对施焊金属表面起清洁及保护作用的材料。
空气中的金属表面很容易生成氧化膜,这种氧化膜能阻止焊锡对焊接金属的浸润作用。
适当地使用助焊剂能够去除氧化膜,使焊接质量更可靠,焊点表面更光滑、圆润。
焊剂有无机系列、有机系列和松香系列三种,其中无机焊剂活性最强,但对金属有强腐蚀作用,电子元器件的焊接中不允许使用。
有机焊剂(例如盐酸二乙胶)活性次之,也有轻度腐蚀性。
应用最广泛的是松香助焊剂。
将松香熔于酒精(1:3)形成"松香水",焊接时在焊点处蘸以少量松香水,就能够达到良好的助焊效果。
用量过多或多次焊接,形成黑膜时,松香已失去助焊作用,需清理干净后再行焊接。
对于用松香焊剂难于焊接的金属元器件,能够添加4%左右的盐酸二乙胶或三乙醇胶(6%)。
至于市场上销售的各种助焊剂,一定要了解其成分和对元器件的腐蚀作用后,再行使用。
切勿盲目使用,以致日后造成对元器件的腐蚀,其后患无穷。
一、手工焊接方法手工焊接是传统的焊接方法,虽然批量电子产品生产已较少采用手工焊接了,但对电子产品的维修、调试中不可避免地还会用到手工焊接。
焊接质量的好坏也直接影响到维修效果。
手工焊接是一项实践性很强的技能,在了解一般方法后,要多练;多实践,才能有较好的焊接质量。
手工焊接握电烙铁的方法,有正握、反握及握笔式三种。
焊接元器件及维修电路板时以握笔式较为方便。
手工焊接一般分四步骤进行。
①准备焊接:清洁被焊元件处的积尘及油污,再将被焊元器件周围的元器件左右掰一掰,让电烙铁头能够触到被焊元器件的焊锡处,以免烙铁头伸向焊接处时烫坏其它元器件。
焊接新的元器件时,应对元器件的引线镀锡。
②加热焊接:将沾有少许焊锡和松香的电烙铁头接触被焊元器件约几秒钟。
若是要拆下印刷板上的元器件,则待烙铁头加热后,用手或银子轻轻拉动元器件,看是否能够取下。
③清理焊接面:若所焊部位焊锡过多,可将烙铁头上的焊锡甩掉(注意不要烫伤皮肤,也不要甩到印刷电路板上!),用光烙锡头"沾"些焊锡出来。
若焊点焊锡过少、不圆滑时,能够用电烙铁头"蘸"些焊锡对焊点进行补焊。
④检查焊点:看焊点是否圆润、光亮、牢固,是否有与周围元器件连焊的现象。
二、焊接质量不高的原因手工焊接对焊点的要求是:①电连接性能良好;②有一定的机械强度;③光滑圆润。
造成焊接质量不高的常见原因是:①焊锡用量过多,形成焊点的锡堆积;焊锡过少,不足以包裹焊点。
②冷焊。
焊接时烙铁温度过低或加热时间不足,焊锡未完全熔化、浸润、焊锡表面不光亮(不光滑),有细小裂纹(如同豆腐渣一样!)。
③夹松香焊接,焊锡与元器件或印刷板之间夹杂着一层松香,造成电连接不良。
若夹杂加热不足的松香,则焊点下有一层黄褐色松香膜;若加热温度太高,则焊点下有一层碳化松香的黑色膜。
对于有加热不足的松香膜的情况,能够用烙铁进行补焊。
对于已形成黑膜的,则要"吃"净焊锡,清洁被焊元。
