高层建筑结构第六章建筑结构抗震PPT课件
结构抗震性能检验
通过检测结构的变形、裂缝、连接节点等状况，评估结构的抗震性能。
结构加固方法
根据抗震性能检验结果，采取相应的加固措施，提高结构的承载能力和抗震性能。
结构抗震性能的优化与提升
优化设计
通过改进结构设计，提高结构的抗震性能。 例如，优化结构布局、加强关键部位等。
减震隔震技术
利用减震隔震技术，降低地震对结构的影响。 例如，设置隔震支座、阻尼器等。
抗震设计的基本原则
总结词
遵循抗震设计的基本原则是实现高层建 筑结构抗震设计的基础。
VS
详细描述
抗震设计的基本原则包括"小震不坏，中 震可修，大震不倒"的原则，即建筑物在 较小的地震中不应该受到损坏，在中等强 度的地震中可以进行修复，在强烈的地震 中应该保持不倒塌。此外，还需要遵循结 构整体性、多道防线、刚度与强度合理分 布等原则，以确保建筑物在地震中的安全 性能。
低人员伤亡和财产损失。
02
维护社会稳定
高层建筑结构在地震中如果发生严重破坏甚至倒塌，会对社会造成极大
的影响，引发恐慌和社会不稳定。因此，高层建筑结构的抗震设计对于
维护社会稳定也具有重要意义。
03
提高பைடு நூலகம்筑行业水平
高层建筑结构的抗震设计涉及到多个学科和领域的知识，是建筑行业技
术水平的体现。通过不断研究和改进抗震设计方法，可以提高整个建筑
国内外高层建筑结构的减震隔震案例
要点一
国内案例
要点二
国际案例
四川九寨沟喜来登酒店、云南大理古城民居、北京奥运村
日本神户大饭店、美国加州大学伯克利分校、新西兰基督 城大教堂
THANKS
感谢观看
行业的技术水平和发展。
通过检测结构的变形、裂缝、连接节点等状况，评估结构的抗震性能。
结构加固方法
根据抗震性能检验结果，采取相应的加固措施，提高结构的承载能力和抗震性能。
结构抗震性能的优化与提升
优化设计
通过改进结构设计，提高结构的抗震性能。 例如，优化结构布局、加强关键部位等。
减震隔震技术
利用减震隔震技术，降低地震对结构的影响。 例如，设置隔震支座、阻尼器等。
抗震设计的基本原则
总结词
遵循抗震设计的基本原则是实现高层建 筑结构抗震设计的基础。
VS
详细描述
抗震设计的基本原则包括"小震不坏，中 震可修，大震不倒"的原则，即建筑物在 较小的地震中不应该受到损坏，在中等强 度的地震中可以进行修复，在强烈的地震 中应该保持不倒塌。此外，还需要遵循结 构整体性、多道防线、刚度与强度合理分 布等原则，以确保建筑物在地震中的安全 性能。
低人员伤亡和财产损失。
02
维护社会稳定
高层建筑结构在地震中如果发生严重破坏甚至倒塌，会对社会造成极大
的影响，引发恐慌和社会不稳定。因此，高层建筑结构的抗震设计对于
维护社会稳定也具有重要意义。
03
提高பைடு நூலகம்筑行业水平
高层建筑结构的抗震设计涉及到多个学科和领域的知识，是建筑行业技
术水平的体现。通过不断研究和改进抗震设计方法，可以提高整个建筑
国内外高层建筑结构的减震隔震案例
要点一
国内案例
要点二
国际案例
四川九寨沟喜来登酒店、云南大理古城民居、北京奥运村
日本神户大饭店、美国加州大学伯克利分校、新西兰基督 城大教堂
THANKS
感谢观看
行业的技术水平和发展。
高层建筑结构设计 第06章 剪力墙结构内力计算
3 将前面计算位移的公式代入本式即可得到剪力墙的等效 刚度.
EI w
EIeq
EI
w
EI
w
1
3.64 EIw
H 2GAw
1
4 EIw
H 2GAw
1
3 EIw
H 2GAw
倒三角荷载 均布荷载 顶点集中荷载
• 由上可知，由于连梁对墙肢的约束作用， 使墙肢弯矩产生突变，突变值的大小主要 取决于连梁与墙肢的相对刚度比。
• 根据剪力墙类型的不同，简化分析时一般 采用以下计算方法：
• （1）材料力学分析法。 • （2）连梁连续化的分析方法。 • （3）带刚域框架的计算方法。
二、剪力墙结构简化分析的基本假 定和计算单元
如果剪力墙在某一水平荷载作用下的顶点位移为u， 而某一竖向悬臂受弯构件在相同的水平荷载作用下也 有相同的水平位移u，则可以认为剪力墙与竖向悬臂 受弯构件具有相同的刚度，故可采用悬向悬臂受弯构 件的刚度作为剪力墙的等效刚度，它综合反映了剪力 墙弯曲变形、剪切变形和轴向变形等的影响。
• 计算等效刚度时，先计算剪力墙在水平荷载作 用下的顶点位移，再按顶点位移相等的原则进 行折算求得。在均布荷载、倒三角形荷载和顶 点集中荷载分别作用下，剪力墙的等效刚度可 按下式计算：
整体小开口墙
当剪力墙的洞口稍大一些，且 洞口沿竖向成列布置，洞口的 面积超过剪力墙墙面总面积的 16%，但洞口对剪力墙的受力 影响仍较小，这类墙体称为整 体小开口墙。
连肢墙
当剪力墙沿竖向开有一列或多列 较大的洞口时，由于洞口较大截 面的整体性大为削弱，其截面变 形已不再符合平截面假定。这类 剪力墙可看成是若干个单肢剪力 墙或墙肢(左、右洞口之间的部 分)由一系列连梁(上、下洞口之 间的部分)联结起来组成，当开 有一列洞口时称为双肢墙，当开 有多列洞口时称为多肢墙。
EI w
EIeq
EI
w
EI
w
1
3.64 EIw
H 2GAw
1
4 EIw
H 2GAw
1
3 EIw
H 2GAw
倒三角荷载 均布荷载 顶点集中荷载
• 由上可知，由于连梁对墙肢的约束作用， 使墙肢弯矩产生突变，突变值的大小主要 取决于连梁与墙肢的相对刚度比。
• 根据剪力墙类型的不同，简化分析时一般 采用以下计算方法：
• （1）材料力学分析法。 • （2）连梁连续化的分析方法。 • （3）带刚域框架的计算方法。
二、剪力墙结构简化分析的基本假 定和计算单元
如果剪力墙在某一水平荷载作用下的顶点位移为u， 而某一竖向悬臂受弯构件在相同的水平荷载作用下也 有相同的水平位移u，则可以认为剪力墙与竖向悬臂 受弯构件具有相同的刚度，故可采用悬向悬臂受弯构 件的刚度作为剪力墙的等效刚度，它综合反映了剪力 墙弯曲变形、剪切变形和轴向变形等的影响。
• 计算等效刚度时，先计算剪力墙在水平荷载作 用下的顶点位移，再按顶点位移相等的原则进 行折算求得。在均布荷载、倒三角形荷载和顶 点集中荷载分别作用下，剪力墙的等效刚度可 按下式计算：
整体小开口墙
当剪力墙的洞口稍大一些，且 洞口沿竖向成列布置，洞口的 面积超过剪力墙墙面总面积的 16%，但洞口对剪力墙的受力 影响仍较小，这类墙体称为整 体小开口墙。
连肢墙
当剪力墙沿竖向开有一列或多列 较大的洞口时，由于洞口较大截 面的整体性大为削弱，其截面变 形已不再符合平截面假定。这类 剪力墙可看成是若干个单肢剪力 墙或墙肢(左、右洞口之间的部 分)由一系列连梁(上、下洞口之 间的部分)联结起来组成，当开 有一列洞口时称为双肢墙，当开 有多列洞口时称为多肢墙。
建筑构造(第六章屋顶)
第二节
平屋顶构造
一、平屋顶排水
（一）排水坡度的形成 平屋顶排水坡度小于5％，一般可通过两种 方法实现，即材料找坡和结构找坡。 1、材料找坡（又叫垫置坡度） 屋面板水平搁置，在板上用轻质材料垫置坡 度。即利用垫置材料在板上的厚度不一，形成一 定的排水坡度。
（1）找坡层位置：位于结构层和保温层之间。 （2）找坡材料：轻质材料如水泥焦渣、石灰 炉渣等。若设置保温层，也可用保温材料来垫置 坡度。 （3） 找坡层的厚度最薄处不小于20mm 。 （4） 优缺点：优点就是室内可得平整的顶棚； 缺点是找坡层会增加屋顶结构荷载。 （5）适宜于排水坡度为5%以内的平屋顶。
（2）檐沟外排水檐口构造 挑檐沟的油毡收头处理： ①在檐沟边缘预留钢筋将油毡压住， ②再用砂浆或油膏盖缝。 ③在檐沟内加铺一层油毡，增强防水性 能； ④沟内转角处水泥砂浆抹成圆弧形，防 止油毡折断； ⑤抹好檐沟外侧滴水。
3、雨水口构造 对雨水口的要求：排水通畅，防止渗漏 和堵塞。主要有檐沟及女儿墙雨水口构造两 种。 （1）檐沟外排水雨水口构造 檐沟内预留的孔中，安装铸铁连接管 （直管式），为防止雨水口四周漏水，油毡 应铺入连接管内100mm，雨水口上用定型 铸铁罩或铅丝球盖住。并在周围用油膏嵌缝， 防止杂物落入雨水口中。
（三）管径和材料 １、管径：50mm、75mm、100mm、 125mm、150mm、200mm。一般，民用建 筑常用75～100mm的雨水管，面积小于 25m2的露台和阳台可选用直径50mm的雨水 管。 ２、雨水管的材料：有铸铁管、石棉水 泥管、塑料管、陶瓷管、PVC管等。 安装时，雨水管距墙面的距离不小于 120mm，用管箍卡牢，管箍间距不宜大于 1.2m。
三、细部构造
1、泛水构造 泛水是指屋面与垂直墙面相交处的防 水处理。 例如：女儿墙、高低屋面的墙面与屋 面交接处，均需作泛水构造处理，防止交 接缝出现漏水。 泛水的构造要点和做法：
建筑构造第六章(门窗)习题与答案
16.防火门、防火卷帘门等特殊用途的门，最常用的可靠材料为下列哪一
类？A高强铝合金材B特殊处理木质C钢质板材类D新型塑钢料
答案：
C
说明：
防火门窗有钢质和木质，防火卷帘由钢板制作
答案：
说明：
查《民用建筑热工设计规范》（GB50176——93）中表4.4.1可知： 各种窗的传热系数【W/（㎡ ·K）】：
单层金属窗，6.4；单框双玻金属窗，3.9；单层木窗，4.7；单框双玻木窗，2.7.由于铝的传热系数
（203）远比钢材大（58.2），故单层铝合金窗的传热系数最大。
14.下列哪一种窗扇的抗风能力最差？
答案：
C
说明：
门顶弹簧属油压式自动闭门器，娤于门扇顶上，不适用于双向开启门。
10.适用于宾馆、大厦、饭店等多层建筑房间的门锁，是下列哪一种？A弹 子门锁B球形门锁C组合门锁D叶片执手插锁
答案：
C
说明：
组合门锁又称为多级组合门锁，适用于饭店、酒楼、大厦、宾馆、公寓、
旅社等多层、高层建筑及房间量多的单位使用。
窗B卫生间宜采用上悬或下悬
C平开门的开启窗，其净高不宜大于0.8m，净高不宜大于1.4m
D推拉窗的开启窗，其净高不宜大于0.9m，净高不宜大于1.5m
答案：
C
说明：
平开窗的开启窗，其净宽不宜大于0.6m，净高不宜大于1.4m。
13.下列窗户中，哪一种窗户的传热系数最大？
A单层门窗B单框双玻塑钢窗C单层铝合金窗D单层彩板钢 窗
a?中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开b?卫生间宜采用上悬或下悬卫生间宜采用上悬或下悬卫生间宜采用上悬或下悬c?平开门的开启窗其净高不宜大于平开门的开启窗其净高不宜大于平开门的开启窗其净高不宜大于08m08m08m净高不宜大于净高不宜大于净高不宜大于14m?14m?14m?d?推拉窗的开启窗其净高不宜大于推拉窗的开启窗其净高不宜大于推拉窗的开启窗其净高不宜大于09m09m09m净高不宜大于净高不宜大于净高不宜大于15m?15m?15m?答案
类？A高强铝合金材B特殊处理木质C钢质板材类D新型塑钢料
答案：
C
说明：
防火门窗有钢质和木质，防火卷帘由钢板制作
答案：
说明：
查《民用建筑热工设计规范》（GB50176——93）中表4.4.1可知： 各种窗的传热系数【W/（㎡ ·K）】：
单层金属窗，6.4；单框双玻金属窗，3.9；单层木窗，4.7；单框双玻木窗，2.7.由于铝的传热系数
（203）远比钢材大（58.2），故单层铝合金窗的传热系数最大。
14.下列哪一种窗扇的抗风能力最差？
答案：
C
说明：
门顶弹簧属油压式自动闭门器，娤于门扇顶上，不适用于双向开启门。
10.适用于宾馆、大厦、饭店等多层建筑房间的门锁，是下列哪一种？A弹 子门锁B球形门锁C组合门锁D叶片执手插锁
答案：
C
说明：
组合门锁又称为多级组合门锁，适用于饭店、酒楼、大厦、宾馆、公寓、
旅社等多层、高层建筑及房间量多的单位使用。
窗B卫生间宜采用上悬或下悬
C平开门的开启窗，其净高不宜大于0.8m，净高不宜大于1.4m
D推拉窗的开启窗，其净高不宜大于0.9m，净高不宜大于1.5m
答案：
C
说明：
平开窗的开启窗，其净宽不宜大于0.6m，净高不宜大于1.4m。
13.下列窗户中，哪一种窗户的传热系数最大？
A单层门窗B单框双玻塑钢窗C单层铝合金窗D单层彩板钢 窗
a?中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开中小学等需儿童擦窗的外窗应采用内开下悬式或距地一定高度的内开b?卫生间宜采用上悬或下悬卫生间宜采用上悬或下悬卫生间宜采用上悬或下悬c?平开门的开启窗其净高不宜大于平开门的开启窗其净高不宜大于平开门的开启窗其净高不宜大于08m08m08m净高不宜大于净高不宜大于净高不宜大于14m?14m?14m?d?推拉窗的开启窗其净高不宜大于推拉窗的开启窗其净高不宜大于推拉窗的开启窗其净高不宜大于09m09m09m净高不宜大于净高不宜大于净高不宜大于15m?15m?15m?答案
建筑结构设计统一标准GBJ68第六章 材料和构件的质量控制

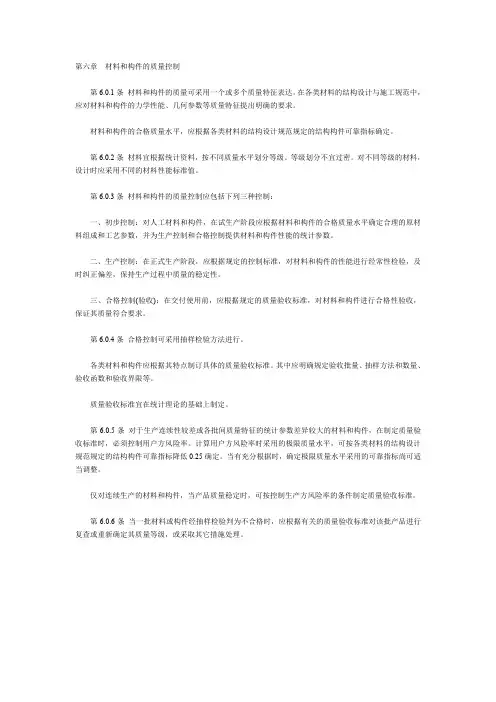

第六章材料和构件的质量控制第6.0.1条材料和构件的质量可采用一个或多个质量特征表达。
在各类材料的结构设计与施工规范中，应对材料和构件的力学性能、几何参数等质量特征提出明确的要求。
材料和构件的合格质量水平，应根据各类材料的结构设计规范规定的结构构件可靠指标确定。
第6.0.2条材料宜根据统计资料，按不同质量水平划分等级。
等级划分不宜过密。
对不同等级的材料，设计时应采用不同的材料性能标准值。
第6.0.3条材料和构件的质量控制应包括下列三种控制：一、初步控制：对人工材料和构件，在试生产阶段应根据材料和构件的合格质量水平确定合理的原材料组成和工艺参数，并为生产控制和合格控制提供材料和构件性能的统计参数。
二、生产控制：在正式生产阶段，应根据规定的控制标准，对材料和构件的性能进行经常性检验，及时纠正偏差，保持生产过程中质量的稳定性。
三、合格控制(验收)：在交付使用前，应根据规定的质量验收标准，对材料和构件进行合格性验收，保证其质量符合要求。
第6.0.4条合格控制可采用抽样检验方法进行。
各类材料和构件应根据其特点制订具体的质量验收标准。
其中应明确规定验收批量、抽样方法和数量、验收函数和验收界限等。
质量验收标准宜在统计理论的基础上制定。
第6.0.5条对于生产连续性较差或各批间质量特征的统计参数差异较大的材料和构件，在制定质量验收标准时，必须控制用户方风险率。
计算用户方风险率时采用的极限质量水平，可按各类材料的结构设计规范规定的结构构件可靠指标降低0.25确定。
当有充分根据时，确定极限质量水平采用的可靠指标尚可适当调整。
仅对连续生产的材料和构件，当产品质量稳定时，可按控制生产方风险率的条件制定质量验收标准。
第6.0.6条当一批材料或构件经抽样检验判为不合格时，应根据有关的质量验收标准对该批产品进行复查或重新确定其质量等级，或采取其它措施处理。
二级注册建筑师建筑结构与建筑设备考题预测班第六章 建筑结构与结构选型及第七章 荷载及结构设计(一)
第六章建筑结构与结构选型第一节概述一、建筑结构的基本概念（一）基本术语（二）建筑结构的组成二、建筑结构基本构件与结构设计基本构件是组成结构体系的单元。
按受力特征来划分主要有以下三类：轴心受力构件、偏心受力构件和受弯构件。
(一)轴心受力构件（二）偏心受力构件的分类偏心受力构件分为两种：偏心受拉和偏心受压构件。
（三）受弯构件（3）梁截面内的应力分布1）弯曲应力弯曲应力沿截面高度为三角形分布，中和轴处应力为零；顺时针弯曲时中和轴以上为压应力，中和轴以下为拉应力；逆时针弯曲时，中和轴以上为拉应力，以下为压应力。
3）剪应力剪应力沿截面分布具有如下特征：1）剪应力在梁高方向的分布是中和轴处最大，以近抛物线的形状分布，在截面边沿处剪应力为零。
2）沿梁长度方向，支座处剪力最大，剪应力也最大；3）截面的抗剪主要靠腹板（即梁的截面中部）。
第二节多层建筑结构体系一、多层砌体结构(三)砖砌体房屋的墙体布置方案1．横墙承重方案优点：横墙较密，房屋横向刚度较大，整体刚度好。
外纵墙不是承重墙，因此立面处理比较方便，可以开设较大的门窗洞口。
抗震性能较好。
缺点：横墙间距较密，房间布置的灵活性差，故多用于宿舍、住宅等居住建筑。
2．纵墙承重方案优点：房间的空间可以较大，平面布置比较灵活。
缺点：房屋的刚度较差，纵墙受力集中，纵墙较厚或要加壁柱。
3．纵横墙承重方案根据房间的开间和进深要求，有时需采取纵横墙同时承重的方案。
横墙的间距比纵墙承重方案小。
但一般可比横墙承重方案大，房屋的刚度介于前两者之间。
4．内框架承重方案5．底部框架抗震墙结构方案在砌体结构的底部1～2层砌体墙不落地，而采用框架一抗震墙支承上部砌体承重墙。
适用于：住宅带底商的建筑。
(四)砌体房屋的构造要求1．要满足墙体的高厚比2．要注意控制横墙的间距3．纵墙尽可能贯通。
(五)多层砖砌体房屋的楼盖二、框架结构体系三、钢筋混凝土结构关于伸缩缝、沉降缝、防震缝的要求第三节单层厂房的结构体系略第四节木屋盖的结构形式与布置略例：1．影响房屋静力计算方案的主要因素为（）。
3建筑构造上6章
第六章 屋 顶
6.2.3有组织排水常用方案
1）挑檐沟外排水 屋面雨水汇集到悬挑在墙外的檐沟内，再由水落管排下。挑檐沟外排水方 案时，水流路线的水平距离不应超过24m。
2）女儿墙外排水 特点是屋面雨水需穿过女儿墙流入室外的雨水管。
3）内排水 女儿墙挑檐沟外排水特点是在屋檐部位既有女儿墙，又有挑檐沟。 4）其它排水方案
第六章 屋 盖
第六章 屋 盖
6.3.卷材防水屋面
（ 卷材防水材料 、屋面构造层次、屋面细部构造、屋面变形缝构造）
卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层。具有一定的延 伸性和适应变形的能力，又被称作柔性防水屋面。
6.3.1卷材防水屋面的材料
1）卷 材
（1）高聚物改性沥青类防水卷材 传统上用得最多的是纸胎石油沥青油毡。但防水层容易产生起鼓、沥青流淌、油 毡开裂等问题,从而导致质量下降、使用寿命缩短。近年来较少采用。
第六章 屋 顶
高低屋面变形缝则是在低侧屋面板上砌筑矮墙。当变形缝宽度较小 时，可用镀锌铁皮盖缝并固定在高侧墙上，做法同泛水构造；也可以从 高侧墙上悬挑钢筋混凝土板盖缝。
第六章 屋 顶
6.4 刚性防水屋面
6.4.1概述
刚性防水屋面是指用细石混凝土作防水层的屋面。刚性防水屋面的 主要优点是构造简单、施工方便、造价较低；缺点是易开裂，对气温 变化和屋面基层变形的适应性较差，所以刚性防水多用于我国南方地 区防水等级为Ⅲ级的屋面防水，也可用作防水等级为Ⅰ、Ⅱ级的屋面 多道设防中的一道防水层。
（2）高聚物改性沥青类防水卷材 涂盖层，纤维织物或纤维毡为胎体、粉状、粒状、片状或薄膜材料为覆面材料制成 的可卷曲片状防水材料
（3）合成高分子防水卷材 凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填 充料加 工制成的弹性或弹塑性卷材，均称为高分子防水卷材。 高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强 度高（2～18.2MPa），延伸率大（可>45%）等优点。
6.2.3有组织排水常用方案
1）挑檐沟外排水 屋面雨水汇集到悬挑在墙外的檐沟内，再由水落管排下。挑檐沟外排水方 案时，水流路线的水平距离不应超过24m。
2）女儿墙外排水 特点是屋面雨水需穿过女儿墙流入室外的雨水管。
3）内排水 女儿墙挑檐沟外排水特点是在屋檐部位既有女儿墙，又有挑檐沟。 4）其它排水方案
第六章 屋 盖
第六章 屋 盖
6.3.卷材防水屋面
（ 卷材防水材料 、屋面构造层次、屋面细部构造、屋面变形缝构造）
卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层。具有一定的延 伸性和适应变形的能力，又被称作柔性防水屋面。
6.3.1卷材防水屋面的材料
1）卷 材
（1）高聚物改性沥青类防水卷材 传统上用得最多的是纸胎石油沥青油毡。但防水层容易产生起鼓、沥青流淌、油 毡开裂等问题,从而导致质量下降、使用寿命缩短。近年来较少采用。
第六章 屋 顶
高低屋面变形缝则是在低侧屋面板上砌筑矮墙。当变形缝宽度较小 时，可用镀锌铁皮盖缝并固定在高侧墙上，做法同泛水构造；也可以从 高侧墙上悬挑钢筋混凝土板盖缝。
第六章 屋 顶
6.4 刚性防水屋面
6.4.1概述
刚性防水屋面是指用细石混凝土作防水层的屋面。刚性防水屋面的 主要优点是构造简单、施工方便、造价较低；缺点是易开裂，对气温 变化和屋面基层变形的适应性较差，所以刚性防水多用于我国南方地 区防水等级为Ⅲ级的屋面防水，也可用作防水等级为Ⅰ、Ⅱ级的屋面 多道设防中的一道防水层。
（2）高聚物改性沥青类防水卷材 涂盖层，纤维织物或纤维毡为胎体、粉状、粒状、片状或薄膜材料为覆面材料制成 的可卷曲片状防水材料
（3）合成高分子防水卷材 凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填 充料加 工制成的弹性或弹塑性卷材，均称为高分子防水卷材。 高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强 度高（2～18.2MPa），延伸率大（可>45%）等优点。
建筑结构设计 第6章 中跨与大跨建筑结构
图5 首都人民大会堂
图6 鸟巢
6.2 桁架及屋架
桁架是由杆件组成的几何不变体，即是指由直杆在杆 桁架 端相互连接而组成的以抗弯为主的格构式结构。桁架 中的杆件大多只承受轴向力，杆件截面上应力分布均 匀，材料性能发挥较好，从而能节省钢材和减轻结构 自重，特别适用于跨度和高度较大的结构。 桁架在钢结构中应用很广 应用很广，分为空间桁架和平面桁架 应用很广 两类。网架结构和各种塔架结构为空间桁架，常用的 平面桁架如屋架、吊车桁架、支撑、桥梁等。平面简 支桁架的杆件内力不受支座沉降和温度变化的影响， 且构造简单、安装方便最为常用。
h = (1 / 10 ~ 1 / 6)l 0
6.3 单层钢架结构
单层钢架：一般由直线形杆件（梁和柱）组成 单层钢架 的具有刚性节点的结构。当横梁为折现形时称 为门式钢架 门式钢架；当横梁为弧形时，称为拱式钢架 拱式钢架。 门式钢架 拱式钢架 刚架结构由横梁、柱和基础组成。刚架的柱与 横梁刚接，与基础铰接。 排架结构由屋架、柱和基础组成，柱与屋架铰 接，而与基础刚接。
门式刚架从结构上分类有：
（1）无铰刚架；（2）两铰刚架；（3）三铰刚架
无铰刚架
两铰刚架
三铰刚架
三种刚架的经济指标 刚架用料 刚架形式 钢 (kg) 无铰 两铰 三铰 364 365 380 混凝土 钢 (m 3 ) (kg) 3.00 2.98 2.42 68.0 35.0 35.0 混凝土 钢 (m 3 ) (kg) 4.28 0.87 0.87 432 400 415 混凝土 (m 3 ) 7.28 3.76 3.29 基础用料 总材料用量
大跨建筑的发展概况
（1）罗马万神庙，见图1。穹顶直径达43.3m，顶端高度也是 43.3m，中央开一个直径8.9m的圆洞。 （2）威斯敏斯特教堂，见图2。总长156米，宽22米；大穹窿顶 高31米，跨度大19.3m，钟楼高68.5米，拱脚厚度达910mm。
国开2020建筑构造第六章自测答案
国开2020建筑构造第六章自测答案(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、在内外墙面上粘贴各种天然石板、人造石板、陶瓷面砖等的装修方式，指的是（）。
正确答案是：贴面类装修2、釉面砖的安装必须牢固，防止脱落，常见的方法为（）。
正确答案是：黏贴法3、利用石材的边角废料，不成规则的板材，颜色有多种，厚薄也不一致的墙面指的是（）。
正确答案是：碎拼石材墙面4、相比较而言，下列墙面装修属于高级装修的一种是（）。
正确答案是：板材装修5、下列关于板材墙面说法有误的一项是（）。
正确答案是：板材墙面一般采用湿作业法6、下面关于人造石材墙面说法错误的一项是（）。
正确答案是：人造石材墙面的安装方法与天然石材墙面完全不同7、天然石板墙面采用栓挂法施工时，最后一步应（）。
正确答案是：水泥浆勾缝，清洗表面8、下列关于饰面石材干挂法说法有误的一项是（）。
正确答案是：连接件用膨胀螺栓固定在墙面上，上下两层之间的间距要远大于板块的高度9、下列均属于整体类地面的一组是（）。
正确答案是：水泥砂浆地面、细石混凝土地面、水磨石地面10、木地面按其构造方式分为（）。
正确答案是：空铺、实铺和强化木地面11、实铺木地面双层面层的铺设方法，最后一步应（）。
正确答案是：毛木板上钉实木地板，表面刷清漆并打蜡12、硬木条地板及拼花木地板常用木材有（）。
正确答案是：柞木、桦木13、活动地板又称（）。
正确答案是：装配式地板14、按顶棚外观的不同，顶棚可分为（）。
正确答案是：平滑式顶棚、井格式顶棚、悬浮式顶棚、分层式顶棚15、井格式顶棚的特点是（）。
正确答案是：根据或模仿结构上主、次梁或井字梁交叉布置的规律，将顶棚划分为格子状16、吊顶基层构件主要包括（）。
正确答案是：吊筋、主龙骨和次龙骨17、吊顶基层构件包括吊筋、主龙骨和次龙骨，其中用于固定面板的是（）。
正确答案是：次龙骨18、外墙抹灰的厚度一般为（）。
建筑构造选择题库第六章 墙体与基础2
第六章墙体与基础试卷2(1)在砖混结构建筑中，承重墙的结构布置方式有（）:①横墙承重②纵墙承重③山墙承重④纵横墙承重⑤部分框架承重A：①②B：①③C：④D：①②③④⑤(2) 纵墙承重的优点是（）。
A: 空间组合较灵活B: 纵墙上开门、窗限制较少C: 整体刚度好D: 楼板所用材料较横墙承重少(3) 横墙承重方案中建筑开间在（）较经济。
A： 3.0mB： 4.2mC： 2.4mD： 5.7m(4) 提高外墙保温能力可采用（）。
①选用热阻较大的材料作外墙②选用重量大的材料作外墙③选用孔隙率高、密度小（轻）的材料作材料④防止外墙产生凝结水⑤防止外墙出现空气渗透A：①③④B：①②⑤C：②⑤D：①②③④⑤(5) 普通粘土砖的规格为（）。
A：240mm×120mm×60mmB：240mm×110mm×55mmC：240mm×115mm×53mmD：240mm×115mm×55mm(6)墙脚采用（）等材料，可不设防潮层。
①粘土砖②砌块③条石④混凝土A：①③④B：②③⑤C：①②④D：③④(7) 当门窗洞口上部有集中荷载作用时，其过梁可选用（）。
A：平拱砖过梁B：拱砖过梁C：钢筋砖过梁D：钢筋混凝土过梁(8)在考虑墙体的内外表面装修做法时，应尽可能使进入墙体的水蒸汽（）。
A：进易出难B：进难出易C：进易出易D：进难出难(9)下列哪种做法属于抹灰类饰面（）。
A：陶瓷锦砖面B：塑料壁纸面C：水磨石面D：大理石面(10) 在玻璃幕墙立面划分中，通常竖挺间距不超过（）。
A： 1.5MB： 1.8MC： 1.2MD： 0.9M正确答案：题1.D题2.A题3.C题4.D题5.C题6.D题7.D题8.B题9.C题10.A。
第六章 屋顶构造
►
2.刚性防水平屋面的构造 刚性防水屋面是指用刚性防水材料如细石混凝土作防水层的屋面。优 点是构造简单，施工便捷，造价经济；缺点是对温度变化和结构变形较 为敏感，容易产生裂缝而渗水。一般用于南方地区，也可以用作屋面多 道防水层中的一道防水层。 （1）基本构造 刚性防水屋面的构造层次一般有：结构层、找平层、隔离层、防水层等1） 结构层 一般为现浇钢筋混凝土屋面板 2）找平层 在结构层的上面做20厚的1:3水泥砂浆找平，结构层表面比较平整的可以 不做该层。
雨水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨 水侵蚀，影响到外墙的坚固耐久性，并可能影响人 行道的交通。无组织排水方式主要适用于少雨地区 或一般低层建筑，不宜用于临街建筑和高度较高的 建筑。
有组织排水
► 这种排水方式具有不妨碍人行交通、不易溅湿墙面
的优点，因而在建筑工程中应用非常广泛。但与无 组织排水相比，其构造较复杂，造价相对较高。 ► 有组织排水方案可分为外排水和内排水两种基本形 式，常用外排水方式有女儿墙外排水、檐沟外排水、 女儿墙檐沟外排水三种(见图6-2)。在一般情况下 应尽量采用外排水方案，因为有组织排水构造较复 杂，极易造成渗漏。但对于多跨房屋的中间跨为简 化构造，高层建筑的外立面处理和寒冷地区防止水 落管冰冻堵塞，可采用内排水方式。在一般民用建 筑中，最常用的排水方式有女儿墙外排水和檐沟外 排水两种。
► 4．保温（隔热）层
保温层或隔热层应设在 屋顶的承重结构层与面层之间，一般采用松 散材料、板（块）状材料或现场整浇三种 ► 5．找平层 找平层是为了使平屋面的基层平 整，以保证防水层平整，使排水顺畅，无积 水。 ► 6．基层处理剂 基层处理剂是在找平层与防 水层之间涂刷的一层粘结材料，以保证防水 层与基层更好地结合，故又称结合层。
第6章_高层建筑结构设计_框架-剪力墙结构设计
6.1 框架—剪力墙结构概念设计
1.构件截面尺寸估算 框架梁、柱、节点等的截面尺寸估算与框架结构相同， 可按4.1.3的有关规定进行。 2.材料强度等级的选定 现浇框架梁、柱及节点的混凝土强度等级，按一级抗震等 级设计时，不应低于C30，二~四级和非抗震设计时，不应 低于C20。 现浇框架梁的混凝土强度等级不宜大于C40。 框架柱的混凝土强度等级,抗震设防烈度为９度时不宜大 于Ｃ６０，抗震设防烈度为８度时，不宜大于C70。 剪力墙结构混凝土强度等级不应低于Ｃ２０，有短肢的剪 力墙结构的混凝土强度等级不应C25。
6.1 框架—剪力墙结构概念设计
(3) 框剪结构应设计成双向抗侧力体系，且在抗震设计， 结构两主轴方向均应布置剪力墙，并使结构各主轴方向 的侧向刚度接近。 (4) 主体结构构件之间除个别节点外不应采用铰接，梁与柱 或柱与剪力墙的中线宜重合。 (5)剪力墙布置须满足本书第2.3.5中第４小节对框架－剪力 墙结构体系的相关要求。 (6)对长矩形平面或平面有一方向较长时（L或T形平面）， 需对横向剪力墙间距的最大值作出限制,其值须满足附表 8.9的要求。 (7)纵向剪力墙不宜集中布置在房屋的两尽端。 (8)板柱－剪力墙结构的布置要求比框架－剪力墙结构更严 格。
刚接体系 此种结构体系中的框架 与剪力墙通过连系梁将 框架和剪力墙连系，连 杆一端与剪力墙刚接， 另一端与框架铰接。
在此计算图中， 总剪力墙中包含 ２榀剪力墙（横向） 或4榀剪力墙（纵向）， 总框架中含有 ６榀框架（横向） 或２榀框架和１４根柱（纵向）。
刚接体系和铰接体系的根本区别在于连梁对剪力墙 墙肢有无约束作用。
6.2 内力和位移的简化近似计算
1. 铰接体系的内力和位移计算 铰接体系计算模型
将连杆切开，可得连杆的集中力F i j。
建筑结构第六章习题讲解
第六章习题参考答案6—1 某刚性方案房屋砖柱截面为490mm ×370mm ，用MU10烧结普通砖和M2.5混合砂浆砌筑，计算高度为4.5m 。
试验算该柱的高厚比。
〖解〗已知：[β]=15，H o =4500mm ，h = 370 mm15][16.12mm370mm 4500h H 0=<===ββ 该柱满足高厚比要求。
6—2 某刚性方案房屋带壁柱，用MU10烧结普通砖和M5混合砂浆砌筑，计算高度6.7m 。
壁柱间距3.6m ，窗间墙宽1.8m 。
带壁柱墙截面面积5.726×105mm 2，惯性矩1.396×1010mm 4。
试验算墙的高厚比。
〖解〗已知：[β]=24，H o =6700mm 带壁柱墙折算厚度mm mmmm A I h T 5.54610726.510396.15.35.325410=⨯⨯== 承重墙 μ1=1； 有窗洞 μ2=1－0.4b s /s =1－0.4×1.8/3.6=0.8β= H o / h T = 6700/546.5 = 12.26<μ1μ2 [β]=1.0×0.8×24 = 19.2该窗间墙满足高厚比要求。
6—3 某办公楼门厅砖柱计算高度5.1m ，柱顶处由荷载设计值产生的轴心压力为215kN 。
可能供应MU10烧结普通砖，试设计该柱截面（要考虑砖柱自重。
提示：要设定截面尺寸和砂浆强度等级后验算，但承载力不宜过大）。
〖解〗假定采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱, a = 0.0015 则砖柱自重设计值为 G=1.2×0.49×0.49×5.1×19=27.9kN该柱所承受轴心压力设计值为 N=215+27.9 = 242.9 kN由于柱截面面积A=0.49×0.49=0.2401m 2＜0.3m 2,则γa =0.7+A=0.94该柱高厚比为24240.10.1][4.104905100H 210=⨯⨯=<===βμμβmmmm h 影响系数为86.04.100015.01111220=⨯+=+==αβϕϕ 故N u = γa φf A =0.94×0.86×1.5×4902=291145N=291.1kN >N=242.9kN所以，采用MU10烧结普通砖、M5混合砂浆砌筑490m m ×490mm 砖柱能够满足承载力要求。
建筑结构选型复习资料0
建筑结构选型复习资料0建筑结构选型复习资料第⼀章梁1 梁按照材料分：⽯梁、⽊梁、钢梁、钢筋混凝⼟梁、预应⼒混凝⼟梁、钢-钢筋混凝⼟梁。
2 梁按照截⾯形式分：矩形截⾯梁、T形截⾯梁、薄腹梁、空腹梁、⼯字型截⾯梁。
3 梁按⽀座约束⼒分类：静定梁（单跨、多跨）、超静定梁（单跨、多跨）。
单跨静定梁有：简⽀梁、悬臂梁。
4 梁主要承受梁轴线⽅向的荷载。
其内⼒主要为：弯矩、剪⼒，也伴有扭矩或轴⼒。
梁的变形主要是：挠曲变形。
梁的受⼒与变形特点主要与梁的约束条件有关。
5 梁的变形与受⼒特点：①简⽀梁：内⼒与挠度较⼤，常⽤与中⼩跨度的建筑，静定结构，两端⽀座有不均匀沉降时，不会引起附加内⼒。
地基较差时采⽤，也作为沉降缝的连接构件。
②悬臂梁：悬臂端⽆⽀撑构件，视野开阔，空间布置灵活。
结构固定端有较⼤的倾覆⼒矩。
抗倾覆⼒矩=抗倾覆⼒矩/倾覆⼒矩>1.5（⾬篷、阳台、车库）③两端固定梁：梁对柱的约束作⽤视为弹性⽀承，梁在竖向荷载的作⽤下的内⼒和变形介于两端固定梁与两端简⽀梁之间。
④两端外伸简⽀梁：两端外伸段负弯矩作⽤，外伸梁中间部分的最⼤正弯矩和挠度⼩于相同跨度的简⽀梁。
⑤多跨连续梁：负弯矩峰值出现在⽀座上⽅，最⼤弯矩出现在跨中附近，其最⼤弯矩也不相等。
（充分利⽤截⾯的承载⼒：钢混结构进⾏配筋、采⽤变⾼度梁、改变梁的跨度，使弯矩最⼤值趋于平衡），超静定结构，内⼒⼩、刚度⼤、抗震性能好，对⽀座变形敏感，⽀座产⽣不均匀沉降时，会引起附加内⼒。
⑥多跨静定梁：多跨连续梁在弯矩为0初断梁设铰，使之成为静定结构，有连续梁的图形，在⽀座不均匀沉降式不会产⽣附加内⼒，荷载变化时，适应性没有连续梁好。
第⼆章桁架结构1 桁架结构由：上弦杆、下弦杆、斜腹杆、竖腹杆组成。
2 桁架结构的基本假定：①组成桁架的所有杆都是直杆，所有各杆的中⼼线（轴线）都在同⼀平⾯，这⼀平⾯称为桁架的中⼼平⾯。
②桁架的杆件与杆件相连接的节点均为铰接节点③所有外⼒（包括荷载和⽀座反⼒）都作⽤在桁架的中⼼平⾯内，并集中作⽤于节点上。
第6章梁板结构_建筑结构详解
6.1 概述
★现浇整体式钢筋混凝土楼盖
优点： 整体刚度好、抗震性强、防水性能好， 缺点： 是模板用量多、施工作业量较大。
6.1 概述
按楼板受力和支 承条件的不同
现浇肋梁楼盖 无梁楼盖 井字楼盖
6.1 概述
现浇肋形楼盖 单向板肋形楼盖 双向板肋形楼盖
6.1 概述
★装配式楼盖：
预制梁、预制板（或现浇板），组合而成， 工厂化生产，广泛用于多层民用和工业厂房中。
★整体式双向板肋形楼盖设计
一、结构平面布置（布结构） 空间不大，接近正方，可不设中柱，如（a）图； 空间较大，宜设中柱，并设纵横梁，如（b）图； 空间更大，柱距较大，柱间设井字梁如（c）图。
二、结构内力计算（求内力）
1、单块双向板内力计算 附表9中查出相应的弯矩、挠度系数
➢ 采用弹性法
每米板宽的弯矩设计值:
塑性内力重分布的几点结论 ①超静定结构的破坏标志，不是某一截面达到极限弯矩， 而是结构出现足够数目的塑性铰。 ②按弹性方法计算，连续梁的内支座截面弯矩通常较大， 配筋较多，钢筋拥挤施工不方便。 ⑶结构塑性内力重分布的限制条件：
①钢筋宜采用塑性较好的HPB235、HRB335和HRB400级钢筋。
②塑性铰处截面的相对受压区高度应满足ξ＝x/h0≤0.35。
③弯矩调整幅度不宜过大，应控制在弹性理论计算弯矩的20%以
内。
梁板按塑性法计算内力
塑性法：（塑性内力重分布设计法） 是指采取弯矩调幅法将支座弯矩调低后进行配筋的一
种经济配筋法。适用于板和次梁，但不适用于主梁。
弯矩计算:
M m (g q)l02 剪力计算:
V v (g q)ln
6.2整体式单向板肋梁楼盖（第二讲）
房屋建筑学第六章第一节《楼梯概述》课件
四、楼梯的结构形式
一个梯段可以视作一段倾斜的楼板,但梯段上三角形的踏步部分不 计入结构的计算厚度。楼梯的结构支承情况,可以大致分为以下几种类 型。
四、楼梯的结构形式
1.从侧边出挑的挑板楼梯 这类楼梯常用于室外的疏散楼梯, 与布置在侧边的单梁楼梯相类似,板 式楼梯的梯段板也可以不由两端的平 台梁支承,而改由侧边的支座出挑,这 时梯段板相当于倾斜或受扣的挑板阳 台。因为梯段不宽,而且构件边沿简 洁,其支承构件往往做成-片钢筋混凝 土的墙,但应当注意处理好楼梯与主 体结构的联系以及沉降方面的问题。
3.支承在中心立杆上的螺旋楼梯 螺旋楼梯的装饰性较强,但踏步近中心处较窄,只能用于居住建筑 的户内以及一些小型的办公、储藏空间等,不能用于有大量人流的公 共空间,尤其不能用作消防疏散楼梯。
螺旋楼梯的内圆半径非常小,可以 直接将踏步做成踏步块安放在中心的 立柱上,然后调整角度并加以固定。
四、楼梯的结构形式
房屋建筑学-第六章：楼梯及其他垂直交通设施
第一节 楼梯概述
课件
一、楼梯的组成部分
楼梯由楼梯梯段、楼梯 平台和扶手栏杆(板)三部分 组成。
1.楼梯梯段
梯段就是设有踏步以供层间上下行走的通道段落， 一个梯段又称为一跑。梯段上的踏步按供行走时踏脚的 水平部分和形成踏步高差的垂直部分分别称作踏面和踢 面。楼梯的坡度就是由踏步的高度和宽度形成的。
二、楼梯的组成形式
(a)直跑单跑楼梯 角楼梯
(b)直跑多跑楼梯
(c)折角楼梯
(d)双分折
二、楼梯的组成形式
(e)三折楼梯 折楼梯
(f )对折楼梯(双跑楼梯)
(g)双分对
二、楼梯的组成形式
旋楼梯
(h)刀楼梯
(i)圆形式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 双坡式时，由于截面高度变化的缘故，设计时一般沿跨度方向每 隔1.0-1.5取一截面进行计算。
• 双坡式的屋面坡度：1/8-1/12。
• 梁腹厚度：一般6-10cm。
• 梁截面高度：单坡梁
•
双坡梁
h 1 ～ 1 l 18 12
h 1 ～ 1 lபைடு நூலகம்14 16
• 上翼缘宽度，通常采用25-40cm
• 下翼缘宽度，通常采用20-30cm
*.薄腹梁的设计
• 薄腹梁的设计计算方法与普通的钢筋混凝土梁一样，工字形或T 形截面均按T形截面的单跨简支梁计算。
第六章 薄腹梁结构
第一节 薄腹梁的优缺点和适用范围 第二节 薄腹梁的设计要点和大致尺寸
第一节 薄腹梁的优缺点和适用范 围
*.与普通梁相比,薄腹梁的优缺点是什么? 1.优点是自重轻,节省材料. 2.缺点是制模相对较麻烦.
*．与桁架相比,薄腹梁的优缺点是什么？
1）优点：制作、构造、吊装及设计等都较简单， 同时由于梁的高度小比桁架小，侧向刚度大， 因此可以降低厂房的高度和不需要设 置屋面支撑。
2）缺点：自重较大。
3) 适用范围：跨度仅6~18米范围。
*.薄腹梁的型式有哪些?
• 可分为单坡式和双坡式两种，根据排水方式及跨度大小而选用。 • 双坡式的梁高由二边向中间逐渐增加，因梁高的变化与受力情
况相符，故较省材料和更加经济.
鱼腹梁 空腹梁
*.薄腹梁的大致尺寸.
• 梁端部高度:一般不小于60mm。
• 双坡式的屋面坡度：1/8-1/12。
• 梁腹厚度：一般6-10cm。
• 梁截面高度：单坡梁
•
双坡梁
h 1 ～ 1 l 18 12
h 1 ～ 1 lபைடு நூலகம்14 16
• 上翼缘宽度，通常采用25-40cm
• 下翼缘宽度，通常采用20-30cm
*.薄腹梁的设计
• 薄腹梁的设计计算方法与普通的钢筋混凝土梁一样，工字形或T 形截面均按T形截面的单跨简支梁计算。
第六章 薄腹梁结构
第一节 薄腹梁的优缺点和适用范围 第二节 薄腹梁的设计要点和大致尺寸
第一节 薄腹梁的优缺点和适用范 围
*.与普通梁相比,薄腹梁的优缺点是什么? 1.优点是自重轻,节省材料. 2.缺点是制模相对较麻烦.
*．与桁架相比,薄腹梁的优缺点是什么？
1）优点：制作、构造、吊装及设计等都较简单， 同时由于梁的高度小比桁架小，侧向刚度大， 因此可以降低厂房的高度和不需要设 置屋面支撑。
2）缺点：自重较大。
3) 适用范围：跨度仅6~18米范围。
*.薄腹梁的型式有哪些?
• 可分为单坡式和双坡式两种，根据排水方式及跨度大小而选用。 • 双坡式的梁高由二边向中间逐渐增加，因梁高的变化与受力情
况相符，故较省材料和更加经济.
鱼腹梁 空腹梁
*.薄腹梁的大致尺寸.
• 梁端部高度:一般不小于60mm。
