GSK980TDa数控车仿真基本操作
GSK980TDa数控车仿真基本操作14GSK980TDa数控车仿真基本操作；一、GSK980TDa数控车仿真操作面板说明；二、GSK980TDa数控车仿真软件使用前设置；1.使用时须修改No.004、No.005、No；点设置点参数开关、程序开关、自动段号→点L(出现；2.卡盘夹爪夹紧、松开：点录入找到“程序状态”界；夹爪夹紧或松开；(一)录入操作；1.主轴旋转：点→程序(找到“程序状态”界面)GSK980TDa数控车仿真基本操作一、GSK980TDa数控车仿真操作面板说明二、GSK980TDa数控车仿真软件使用前设置1.使用时须修改No.004、No.005、No.012系统参数，方法如下：⑴点设置点参数开关、程序开关、自动段号→点L(出现“报警”时再点设置)、点W⑵点参数→将光标分别移至004、005、012号参数，分别改为：No.004参数：01001000；No.005参数：00010011；No.012参数：10101111例如：光标处于0 04号时：点01001000→⑶点光标移至“参数开关”位置→点W关闭参数开关→点位置退出。
2.卡盘夹爪夹紧、松开：点录入找到“程序状态”界面)→M12(夹紧，或M1 3松开)→输入→夹爪夹紧或松开。
(一)录入操作1.主轴旋转：点→程序(找到“程序状态”界面)→M03(正转，或M04反转)→S600→→2.主轴停止：主轴在旋转时，在录入方式下，于“程序状态”界面上输M05→3.→程序(找到“程序状态”界面)→G00→→U80(或W50)→4.转动刀架：点→翻页找到“程序状态”界面)→T0100(或T0200、T0300、T0400等)→(二)手动操作1.主轴旋转、停止：点→主轴正转→→2.刀台移动：⑴手动进给：点点相应的方向移动键⑵手动快速移动：点3.手动换刀：点→点相应的方向移动键(三)编辑操作1.打开程序目录：点翻页→2.打开一个程序：点O0001→。
宇龙数控加工仿真软件V4.8使用手册
宇龙数控加工仿真软件V4.8使用手册上海宇龙软件工程有限公司第一章安装与进入1.1 安装将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。
选择了适当的文件夹后，点击打开。
在显示的文件名目录中双击，系统弹出如图所示的安装向导界面在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所示系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。
目标文件夹选择完成后，点击“下一个”按钮。
系统进入“可以安装程序”界面，点击“安装”按钮此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创建快捷方式？”创建完快捷方式后，完成仿真软件的安装，如图所示：1.2 进入1) 启动加密锁管理程序用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：加密锁程序启动后，屏幕右下方的工具栏中将出现“”图标。
2) 运行宇龙数控加工仿真软件V4.8依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“宇龙数控加工仿真软件V4.8”，系统将弹出如下图所示的“用户登录”界面：此时，可以通过点击“快速登录”按钮进入宇龙数控加工仿真软件V4.8的操作界面或通过输入用户名和密码，再点击“登录”按钮，进入宇龙数控加工仿真软件V4.8。
注：在局域网内使用本软件时，必须按上述方法先在教师机上启动“加密锁管理程序”。
等到教师机屏幕右下方的工具栏中出现“”图标后。
数控车床仿真操作方法
数控车床仿真操作方法数控车床（Computer Numerical Control Lathe）是一种通过预先编程的方式实现自动加工的机床。
该机床主要通过计算机软件控制其操作，具有高效、精确和灵活的特点。
在进行数控车床的仿真操作时，需要考虑以下几个步骤：1. 准备工作在进行数控车床的仿真操作之前，首先需要进行一些准备工作。
这包括选择合适的数控车床设备和编程软件，并安装好相应的驱动程序。
同时，还需要准备好待加工的工件和刀具。
2. 编程数控车床的操作是通过预先编程实现的。
在进行仿真操作之前，需要使用编程软件进行程序编写。
编程的过程主要包括确定加工轨迹、选择刀具和切削参数，并设置相应的加工指令。
3. 载入工件和刀具数据完成编程后，需要将工件和刀具的数据导入到仿真软件中。
这些数据包括工件的尺寸、形状和材料特性，以及刀具的参数和切削条件等。
通过导入这些数据，可以在仿真软件中模拟出真实的加工环境。
4. 进行仿真操作在进行仿真操作时，首先需要选择合适的仿真模式，如运动仿真、切削仿真或加工过程仿真等。
通过选择不同的仿真模式，可以观察到不同的加工效果和过程。
在仿真操作中，可以通过改变工件和刀具的数据来模拟不同的加工条件。
例如，改变工件的形状和尺寸，可以观察到不同的切削效果；改变刀具的参数和切削条件，可以观察到不同的切削力和切削温度等。
同时，还可以通过改变加工指令来模拟不同的加工过程。
例如，改变进给速度和主轴转速等，可以观察到不同的切削速度和加工效率。
通过这些操作，可以对加工过程进行优化和调整，以达到更好的加工效果和加工质量。
5. 分析和评估在进行仿真操作的同时，还可以对加工过程进行分析和评估。
通过仿真软件提供的数据和结果，可以进行加工力分析、刀具磨损分析和工件表面质量评估等。
通过这些分析和评估，可以得出加工过程的优缺点，并为进一步的改进提供参考。
总。
宇龙数控加工仿真软件使用手册
宇龙数控加工仿真软件使用手册
宇龙数控加工仿真软件V4.8
使用手册
上海宇龙软件工程有限公司第一章安装与进入
1.1 安装
将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱
在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。
选择了适当的文件夹后，点击打开。
在显示的文件名目录中双击
，系统弹出如图所示的安装向导界面
在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示
进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示
系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所
示
系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。
目标文件夹选择完成后，点击“下一个”按钮。
系统进入“能够安装程序”界面，点击“安装”按钮
此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示
安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创立快捷方式？”
创立完快捷方式后，完成仿真软件的安装，如图所示：
1.2 进入
1) 启动加密锁管理程序
用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：。
数控仿真软件操作指导书
数控仿真软件操作指导书一、实训目的1. 通过数控仿真软件操作，掌握数控面板上各个功能键的功能。
2. 通过编写数控加工程序，加深理解数控加工的G代码功能。
3. 掌握数控机床的操作方法、加工过程及步骤。
二、实训内容1.介绍数控车床、数控铣床及加工中心的特点及类型。
2.介绍数控车床、数控铣床及加工中心的基本组成及其功能。
3.通过数控仿真软件观察车床、铣床及加工中心的加工过程。
4.介绍数控车床、数控铣床及加工中心的典型样件的加工方法。
5.数控加工手动编程操作。
三、实训设备计算机、多媒体教学软件、宇龙数控仿真软件四．实训内容1、机床准备2、对刀3、设置参数4、手动操作5、数控程序输入6、自动加工方式7、MDI模式根据本校的实际情况，采用天津宇龙仿真软件，着重学习FANUC 0i 数控系统的操作与编程。
FANUC 0i铣床、车床、卧式加工中心标准面板在机床操作面板上，置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。
进行模式切换。
1 机床准备1.1 激活机床点击启动按钮，此时机床电机和伺服控制的指示灯变亮。
检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。
1.2 机床回参考点检查操作面板上回原点指示灯是否亮，若指示灯亮，则已进入回原点模式；若指示灯不亮，则点击按钮，转入回原点模式。
在回原点模式下，先将X轴回原点，点击操作面板上的按钮，使X轴方向移动指示灯变亮，点击，此时X轴将回原点，X轴回原点灯变亮，CRT上的X坐标变为“0.000”（车床变为390.00）。
同样，再分别点击Y轴，Z轴方向移动按钮，，使指示灯变亮，点击，此时Y轴，Z轴将回原点，Y轴，Z轴回原点灯变亮，。
此时CRT界面如图1-2-1所示。
图1-2-12 对刀数控程序一般按工件坐标系编程，对刀的过程就是建立工件坐标系与机床坐标系之间关系的过程。
下面具体说明车床对刀的方法。
其中将工件右端面中心点（车床）设为工件坐标系原点。
FANUC数控车床仿真软件操作步骤
FANUC数控车床仿真软件操作步骤一、打开数控仿真软件
直接选择“快速登陆”（用户名：guest 密码：guest）
二、进入仿真系统
1、选择合适的机床
2、回零
3、将所编完的程序导入
出现对话框，选择程序（.txt文件）的路径
选完后点击
输入该程序的程序名（O0001）
4、检查程序
机床菜单——检查NC程序，直至合格。
按上图的Start
选择合适的坐标
5、装工件、刀具
点击
使左边出现机床的图
点击
定义毛坯
放置零件
选择刀片55o刀柄93o
选择合适坐标
6、对刀
先对X方向
左边屏幕右击，选择“选项”
点击右图Start，使得主轴旋转
分别调整方向
切削后，记录X坐标值。
（X方向不要去动）。
主轴停止。
点击测量菜单——剖面图测量，选择“否”
选中被加工部分（红线，记录X的直径值）
将刚才X坐标值-被加工完的X坐标值=229.6-60.3=169.3 对Z方向（主轴停止状态）
刀尖和工件右端相碰，记录Z值。
Z=159.1
7、将X、Z值输入G54
点击
连续点击4次
将X、Z值送入G54中（先将光标移到G54中）
X值输入后按“INUT”键
Z值输入后按“INUT”键
整数的话加小数点后按INUT”键
三、加工
点击
将刀具移到合适位置
按“START”键加工。
FANUC数控车床仿真软件操作步骤
FANUC数控车床仿真软件操作步骤1.打开软件首先，双击桌面上的FANUC数控车床仿真软件图标，打开软件。
2.导入CAD文件在软件界面左上角找到“File”菜单，点击“Open”选项，选择要导入的CAD文件，通常是后缀名为.dxf或.step的文件。
导入成功后，CAD文件会在软件界面中心显示出来。
3.设置工件坐标系在软件界面中选择“Set Workpiece Origin”选项，设置工件坐标系。
通常情况下，工件坐标系的原点位于工件的中心位置，确保设置正确。
4.设置刀具路径选择“Tool Path Generation”选项，在工具路径设置界面中，可以设置刀具的类型、直径、长度、转速等参数，以及加工路径的方式，如铣削路径、孔加工路径等。
根据需要设置完整的刀具路径。
5.模拟加工过程点击软件界面上的“Simulation”按钮，开始模拟加工过程。
软件会按照设定的刀具路径，在CAD模型上显示出加工过程，包括切削、铣削、孔加工等。
6.调整加工参数如果需要调整加工参数，可以通过“Edit Tool Path”选项进行修改，如修改切削深度、速度、进给速度等参数。
修改完毕后，重新进行模拟加工。
7.导出加工程序完成模拟加工后，可以将加工程序导出到数控机床进行实际加工。
选择“Export NC Code”选项，保存为后缀名为.nc的加工程序文件，并将文件传输到数控机床上进行加载和运行。
8.保存工程文件为了方便今后的修改和再次加工，可以保存整个工程文件。
选择“File”菜单中的“Save Project”选项，将当前工程保存为后缀名为.fpr的工程文件。
9.关闭软件完成加工操作后，选择“File”菜单中的“Exit”选项，关闭FANUC数控车床仿真软件。
总结：以上就是FANUC数控车床仿真软件的操作步骤。
通过使用这款软件，可以模拟和验证加工程序，提高加工效率，降低成本，是数控加工领域中不可或缺的工具。
希望以上内容对您有所帮助！。
宇龙数控加工仿真软件V4.8使用手册
宇龙数控加工仿真软件V4.8使用手册上海宇龙软件工程有限公司第一章安装与进入1.1 安装将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。
选择了适当的文件夹后，点击打开。
在显示的文件名目录中双击，系统弹出如图所示的安装向导界面在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所示系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。
目标文件夹选择完成后，点击“下一个”按钮。
系统进入“可以安装程序”界面，点击“安装”按钮此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创建快捷方式？”创建完快捷方式后，完成仿真软件的安装，如图所示：1.2 进入1) 启动加密锁管理程序用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：加密锁程序启动后，屏幕右下方的工具栏中将出现“”图标。
2) 运行宇龙数控加工仿真软件V4.8依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“宇龙数控加工仿真软件V4.8”，系统将弹出如下图所示的“用户登录”界面：此时，可以通过点击“快速登录”按钮进入宇龙数控加工仿真软件V4.8的操作界面或通过输入用户名和密码，再点击“登录”按钮，进入宇龙数控加工仿真软件V4.8。
注：在局域网内使用本软件时，必须按上述方法先在教师机上启动“加密锁管理程序”。
等到教师机屏幕右下方的工具栏中出现“”图标后。

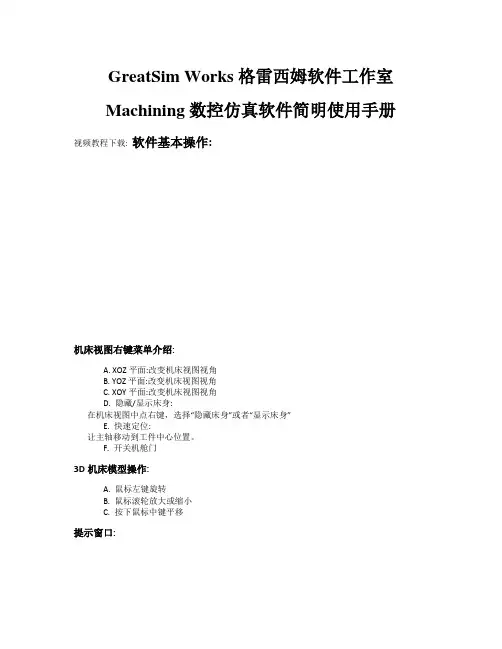

Machining数控仿真软件简明使用手册
GreatSim Works格雷西姆软件工作室Machining数控仿真软件简明使用手册视频教程下载: 软件基本操作:机床视图右键菜单介绍:A. XOZ平面:改变机床视图视角B. YOZ平面:改变机床视图视角C. XOY平面:改变机床视图视角D. 隐藏/显示床身:在机床视图中点右键，选择“隐藏床身”或者“显示床身”E. 快速定位:让主轴移动到工件中心位置。
F. 开关机舱门3D机床模型操作:A. 鼠标左键旋转B. 鼠标滚轮放大或缩小C. 按下鼠标中键平移提示窗口:软件菜单介绍A. 加工时间估算加工程序所需时间B. 文件1.导入:导入一个加工程序，但必须在EDIT模式下打开或者新建了一个程序的情况下才能导入2.保存工件:保存已加工工件3.读入工件:打开保存的工件C. 设置1. 显示刀具轨迹选中后会在自动加工中显示加工轨迹。
2. 显示床身选中该选项将显示床身。
3. 机床声音选中该选项将启用声音效果。
4. 模型阴影选中该选项将启用阴影效果，但是一些比较老的显卡运行速度会下降。
如果速度慢请取消该选项。
D. 视图视图:当面板视图被关闭后，用该菜单将面板重新打开。
双屏显示:分别在两个显示器中显示面板和机床模型。
E. 切换面板各系统间进行切换操作。
F. 设置工件选择工件类型，工件类型为:长方体和圆柱体。
设置工件的显示精度，精度有3级:1. 性能:工件精度较低2. 平衡:工件精度中等3. 质量:工件精度较高请根据显卡能力选择适当的精度，较高的精度资源占用高。
G. 检查更新检查是否有新版本，该功能需要联网。
H. 帮助文档2. 刀具选择1.新建刀具:添加刀具: 按“Add”按钮添加新的刀具，然后在自定义刀具对话框中输入直径和长度:2 . 编辑刀具:双击“Tool Select”中列表中的条目进行刀具参数编辑。
3 . 删除刀具:按“Delete”按钮删除所选刀具。
4 . 选择刀具:鼠标移动到右边刀具栏，出现"select tool"对话框，在里面选择所需的刀具。
数控仿真软件的使用方法
加工模拟结果不准确
总结词
加工模拟的目的是预测实际加工过程，如果 模拟结果不准确，将无法准确评估加工过程 。
详细描述
加工模拟结果不准确通常表现为模拟结果与 实际加工结果存在较大差异。解决方案是优 化模拟算法以提高准确性，同时结合实际加
工情况进行调整和修正。
06 数控仿真软件的应用案例
案例一：复杂零件的加工模拟
刀具路径模拟失败
总结词
刀具路径模拟是数控加工前的重要验证环节，如果模拟失败，可能直接导致实际加工出 现问题。
详细描述
刀具路径模拟失败通常表现为刀具路径计算错误、模拟过程中出现中断等问题。解决方 案是检查刀具参数是否正确、刀具路径算法是否符合加工需求，同时优化模拟参数以提
高模拟的准确性和稳定性。
后处理设置错误
数控仿真软件的使用 方法
目录
CONTENTS
• 数控仿真软件概述 • 数控仿真软件的基本操作 • 数控加工模拟 • 数控仿真软件的高级功能 • 数控仿真软件的常见问题与解决方案 • 数控仿真软件的应用案例
01 数控仿真软件概述
定义与特点
定义
数控仿真软件是一种用于模拟数控加 工过程的计算机软件，通过模拟实际 加工过程，可以预测和优化加工结果。
总结词：高效模拟 总结词：精确模拟 总结词：多因素考虑
详细描述：数控仿真软件能够高效地模拟复杂零件的加 工过程，通过模拟可以预测实际加工中可能遇到的问题 ，提前进行优化和调整，提高加工效率和产品质量。
详细描述：数控仿真软件采用精确的数学模型和算法， 能够模拟复杂零件在不同加工参数下的切削过程、热变 形过程等，为实际加工提供更加精确的指导。
多轴加工模拟
多轴加工模拟
数控仿真软件支持多轴加工模拟， 可以模拟实际加工中的复杂加工 过程，提高加工效率和精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.升级或重新安装 ：
必须先通过“开始-设置-控制面板-添加删除程序-”删除原 有仿真软件，再进行升级或重新安装。
5.备份数据和还原数据：（考试功能中讲解）
1.3 数控仿真软件的注册
7
注册时注意事项：
1.“注册码”必须与“系列号”对应才能成功注册。
2.“系列号”以弹出的“注册”框中自动识别显示的 系列号为准。
⑦互动教学：授课模式及考试
⑧系统管理：机床\用户\刀具管理和
系统设置
2.2 软件界面简介【工具栏】
13
工具栏快捷按钮
是菜单栏中的部分常用功能的快捷按钮。与菜单栏中功能完 全相同，只是操作更为快捷方便。
当光标指向各按钮时系统会立即提示其功能名称，同时在 屏幕底部的状态栏里显示该功能的详细说明。
选定夹放 选基移 D 手 复局 动动动绕 绕绕左右府前 选控切
4
安装准备工作及注意事项：
1.安装光盘:
安装前可将光盘内容复制到硬盘，并将该目录设置为共享， 以提高安装速度，便于多台学生机（无光驱）同时进行安装。
2.有硬盘保护的情况：
如计算机装有硬盘还原保护软件，在安装前须取消还原保护 功能，再进行仿真软件的安装。
3.局域网络：
保证局域网络畅通，每台计算机必须有独立的IP地址。
2.2 软件界面简介【菜单栏】
12
菜单栏中包括仿真软件的所有应用功能 ①文件：
“项目”的保存、“零件模型”导入 与导出、操作过程“记录”与“演 示”功能
②视图及视图选项：旋转\缩放\移动
③机床：选择机床\刀具\基准工具等。
④零件：定义毛坯\夹具\工件安装等。
⑤塞尺检查:用于铣床对刀
⑥测量：测量零件尺寸
检查方法：
双击该文件自动以记事本方式打开，检查[CncSimulation] 项下的 “Server=____”的值,等号后内容应为教师机IP地址，如不是则输入IP地 址保存该文件后重新登录。
2.2 软件界面简介【界面的组成】
11
1.标题栏：
显示当前项目名称
2.菜单栏：
包括仿真系统软件所 有操作功能
3.工具栏：
部分菜单功能的快捷 按钮
4.主窗口屏幕：
显示机床及图形轨迹， 能动态旋转、缩放、 移动、可用“控制面 板切换”按钮全屏显 示。
5.工具按钮功能说 明栏： 6.提示信息：
对错误操作或运行等 报警提示，同时自动 中止运行。
7.模式显示：练习、
授课、考试
8.系统面板：
真实感的数控系统和 操作面板
上海宇龙数控仿真系统培训目录
2
第一单元
上海宇龙数控仿真软件的安装
第二单元
上海宇龙数控仿真软件的使用
第三单元
数控仿真加工系统的基本操作
第四单元
仿真系统管理功能
第一单元 宇龙数控仿真软件的安装 3
1.1 仿真软件的安装准备 1.2 仿真软件的安装过程 1.3 仿真软件的注册
1.1 仿真软件的安装准备
数控车床【工件坐标系的建立】
毛坯：
52×80mm
实例图
装夹方案：
三爪卡盘 （夹持10mm)
工件零点：
设在右端面
机床设备
FANUC-0i斜床身
数控车床【毛坯定义与装夹】
23
毛坯定义与安Байду номын сангаас：
毛坯尺寸：圆柱形52×80mm
装夹方法：夹持长度：10mm 注意：加工完的零件拆除了取不回，所以在考试时零件 绝不能拆下，有切断要求的也不能完全切断使工件掉下。
2.1 软件的启动与登录
10
学生机无法登录现象：
1.确认加密锁安装在教师机上,必须首先成功启动教师机的
“加密锁管理程序”后，学生机才能启动登录。
2.检查该机是否连入局域网，保证网络连接正常。
检查方法：
点击“开始”—“运行”—输入“cmd”回车，输入“ping 机器名或 IP地址”回车
3. 学生机出现“连接失败，请与管理员联系”提示，需检 查学生机“C：\Windows\CncSimu.ini”文件。
择义具置 择准动N动 位部 态态态 X Y Z 侧侧视视 项制换
机毛 零 刀工尾 C 脉 放 缩平旋轴 轴轴视视图图 面轨
床坯 件 具具座传冲 大 放移转旋 旋旋图图
板迹
送
转 转转
切显
换示
2.3数控机床与系统的选择
14
机床选择:
1.点击菜单或工具 按钮【选择机床】
2.选择“控制系统”
八种系统十八种型号
3.选择“机床类型”
（四种机床类型， 面板类型仅Fanuc 车床有26种）
4.按“确定”,三维 仿真机床显示在主 窗口区。
2.4 视图变换
15
视图变换
点击菜单【视图】中的“动态平移”、 “动态旋转”、“绕X轴旋转”等或工具条 相应的按钮。在主窗口屏幕中点击鼠标左键 不松的同时移动进行鼠标，可实平移、旋转、 鼠标滚轮进行缩放操作。
3.如“注册”框中系列号显示全为0，一是打印机接 口接触不良，导致无法识别，插拔一下加密锁重启机器 再。试；二是可能需重新安装一次仿真软件。
4.注册时如有疑问与本公司联系时，请报上 “系列 号”以便查对。
第二单元 仿真软件的使用
8
2.1 软件的启动与登录 2.2 软件界面简介 2.3 机床类型和系统及型号的选择 2.4 视图变换和机床、零件显示方式 2.5 文件的管理（项目，模型，记录文件）
当“视图选项”中的“左键平移、右键 旋转”选项选中时，通过鼠标随时可实现按
左键平移，鼠标滚轮进行缩放，右键任意旋转。
控制面板切换：
点击工具条中的“控制面板切换”按钮可 将主窗口屏幕放大至全屏幕显示。便于自动 运行和查看图形轨迹过程中放大观看。
2.5 机床/零件显示方式
16
选项
点击菜单【视图】中的“选项”或工具条按钮，弹出“视图选项”对话 框。
①仿真加速倍率：加快自动运行速度。
②声音、铁屑：开/关
③机床显示方式：实体/透明
④机床显示状态：隐藏时仅显示工件和刀 具。
⑤零件显示方式：实体/透明。对于车床上 加工带孔的零件，可进行全剖、半剖。
显示机床罩子：显示或不显示加工中心 或铣床的机床罩子。
第三单元 数控仿真加工系统的使用
20
3.1 数控车床的仿真操作与加工
➢启动机床 ➢毛坯定义与安装 ➢刀具选择与安装 ➢手动操作 ➢对刀操作 ➢程序编辑 ➢仿真加工 ➢工件测量
3.2 加工中心（铣）仿真操作与加工
启动机床，工件安装，手动操作， 刀具选择，对刀操作，程序编程， 仿真加工，工件测量
3.1 FANUC-0I 数控车床仿真加工操作 21
工序及刀具：
G71指令粗加工外轮廓，T01， G70精加工，T01 切断并倒角，T02

必须先通过“开始-设置-控制面板-添加删除程序-”删除原 有仿真软件，再进行升级或重新安装。
5.备份数据和还原数据：（考试功能中讲解）
1.3 数控仿真软件的注册
7
注册时注意事项：
1.“注册码”必须与“系列号”对应才能成功注册。
2.“系列号”以弹出的“注册”框中自动识别显示的 系列号为准。
⑦互动教学：授课模式及考试
⑧系统管理：机床\用户\刀具管理和
系统设置
2.2 软件界面简介【工具栏】
13
工具栏快捷按钮
是菜单栏中的部分常用功能的快捷按钮。与菜单栏中功能完 全相同，只是操作更为快捷方便。
当光标指向各按钮时系统会立即提示其功能名称，同时在 屏幕底部的状态栏里显示该功能的详细说明。
选定夹放 选基移 D 手 复局 动动动绕 绕绕左右府前 选控切
4
安装准备工作及注意事项：
1.安装光盘:
安装前可将光盘内容复制到硬盘，并将该目录设置为共享， 以提高安装速度，便于多台学生机（无光驱）同时进行安装。
2.有硬盘保护的情况：
如计算机装有硬盘还原保护软件，在安装前须取消还原保护 功能，再进行仿真软件的安装。
3.局域网络：
保证局域网络畅通，每台计算机必须有独立的IP地址。
2.2 软件界面简介【菜单栏】
12
菜单栏中包括仿真软件的所有应用功能 ①文件：
“项目”的保存、“零件模型”导入 与导出、操作过程“记录”与“演 示”功能
②视图及视图选项：旋转\缩放\移动
③机床：选择机床\刀具\基准工具等。
④零件：定义毛坯\夹具\工件安装等。
⑤塞尺检查:用于铣床对刀
⑥测量：测量零件尺寸
检查方法：
双击该文件自动以记事本方式打开，检查[CncSimulation] 项下的 “Server=____”的值,等号后内容应为教师机IP地址，如不是则输入IP地 址保存该文件后重新登录。
2.2 软件界面简介【界面的组成】
11
1.标题栏：
显示当前项目名称
2.菜单栏：
包括仿真系统软件所 有操作功能
3.工具栏：
部分菜单功能的快捷 按钮
4.主窗口屏幕：
显示机床及图形轨迹， 能动态旋转、缩放、 移动、可用“控制面 板切换”按钮全屏显 示。
5.工具按钮功能说 明栏： 6.提示信息：
对错误操作或运行等 报警提示，同时自动 中止运行。
7.模式显示：练习、
授课、考试
8.系统面板：
真实感的数控系统和 操作面板
上海宇龙数控仿真系统培训目录
2
第一单元
上海宇龙数控仿真软件的安装
第二单元
上海宇龙数控仿真软件的使用
第三单元
数控仿真加工系统的基本操作
第四单元
仿真系统管理功能
第一单元 宇龙数控仿真软件的安装 3
1.1 仿真软件的安装准备 1.2 仿真软件的安装过程 1.3 仿真软件的注册
1.1 仿真软件的安装准备
数控车床【工件坐标系的建立】
毛坯：
52×80mm
实例图
装夹方案：
三爪卡盘 （夹持10mm)
工件零点：
设在右端面
机床设备
FANUC-0i斜床身
数控车床【毛坯定义与装夹】
23
毛坯定义与安Байду номын сангаас：
毛坯尺寸：圆柱形52×80mm
装夹方法：夹持长度：10mm 注意：加工完的零件拆除了取不回，所以在考试时零件 绝不能拆下，有切断要求的也不能完全切断使工件掉下。
2.1 软件的启动与登录
10
学生机无法登录现象：
1.确认加密锁安装在教师机上,必须首先成功启动教师机的
“加密锁管理程序”后，学生机才能启动登录。
2.检查该机是否连入局域网，保证网络连接正常。
检查方法：
点击“开始”—“运行”—输入“cmd”回车，输入“ping 机器名或 IP地址”回车
3. 学生机出现“连接失败，请与管理员联系”提示，需检 查学生机“C：\Windows\CncSimu.ini”文件。
择义具置 择准动N动 位部 态态态 X Y Z 侧侧视视 项制换
机毛 零 刀工尾 C 脉 放 缩平旋轴 轴轴视视图图 面轨
床坯 件 具具座传冲 大 放移转旋 旋旋图图
板迹
送
转 转转
切显
换示
2.3数控机床与系统的选择
14
机床选择:
1.点击菜单或工具 按钮【选择机床】
2.选择“控制系统”
八种系统十八种型号
3.选择“机床类型”
（四种机床类型， 面板类型仅Fanuc 车床有26种）
4.按“确定”,三维 仿真机床显示在主 窗口区。
2.4 视图变换
15
视图变换
点击菜单【视图】中的“动态平移”、 “动态旋转”、“绕X轴旋转”等或工具条 相应的按钮。在主窗口屏幕中点击鼠标左键 不松的同时移动进行鼠标，可实平移、旋转、 鼠标滚轮进行缩放操作。
3.如“注册”框中系列号显示全为0，一是打印机接 口接触不良，导致无法识别，插拔一下加密锁重启机器 再。试；二是可能需重新安装一次仿真软件。
4.注册时如有疑问与本公司联系时，请报上 “系列 号”以便查对。
第二单元 仿真软件的使用
8
2.1 软件的启动与登录 2.2 软件界面简介 2.3 机床类型和系统及型号的选择 2.4 视图变换和机床、零件显示方式 2.5 文件的管理（项目，模型，记录文件）
当“视图选项”中的“左键平移、右键 旋转”选项选中时，通过鼠标随时可实现按
左键平移，鼠标滚轮进行缩放，右键任意旋转。
控制面板切换：
点击工具条中的“控制面板切换”按钮可 将主窗口屏幕放大至全屏幕显示。便于自动 运行和查看图形轨迹过程中放大观看。
2.5 机床/零件显示方式
16
选项
点击菜单【视图】中的“选项”或工具条按钮，弹出“视图选项”对话 框。
①仿真加速倍率：加快自动运行速度。
②声音、铁屑：开/关
③机床显示方式：实体/透明
④机床显示状态：隐藏时仅显示工件和刀 具。
⑤零件显示方式：实体/透明。对于车床上 加工带孔的零件，可进行全剖、半剖。
显示机床罩子：显示或不显示加工中心 或铣床的机床罩子。
第三单元 数控仿真加工系统的使用
20
3.1 数控车床的仿真操作与加工
➢启动机床 ➢毛坯定义与安装 ➢刀具选择与安装 ➢手动操作 ➢对刀操作 ➢程序编辑 ➢仿真加工 ➢工件测量
3.2 加工中心（铣）仿真操作与加工
启动机床，工件安装，手动操作， 刀具选择，对刀操作，程序编程， 仿真加工，工件测量
3.1 FANUC-0I 数控车床仿真加工操作 21
工序及刀具：
G71指令粗加工外轮廓，T01， G70精加工，T01 切断并倒角，T02
