浅谈漏电保护装置与漏电断路器的应用

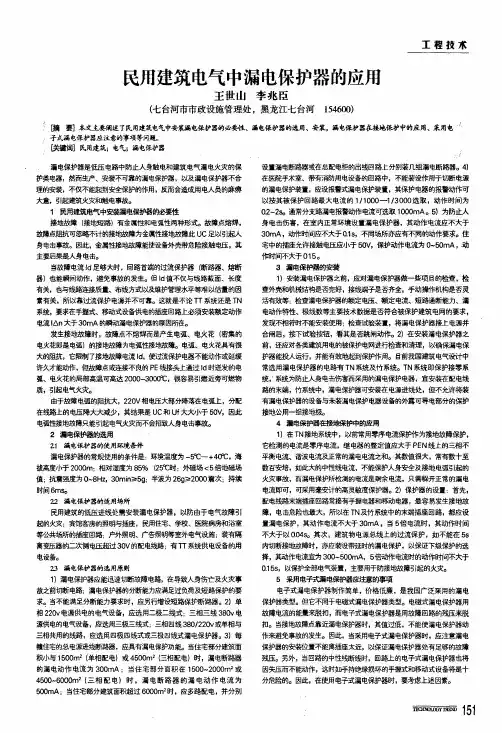

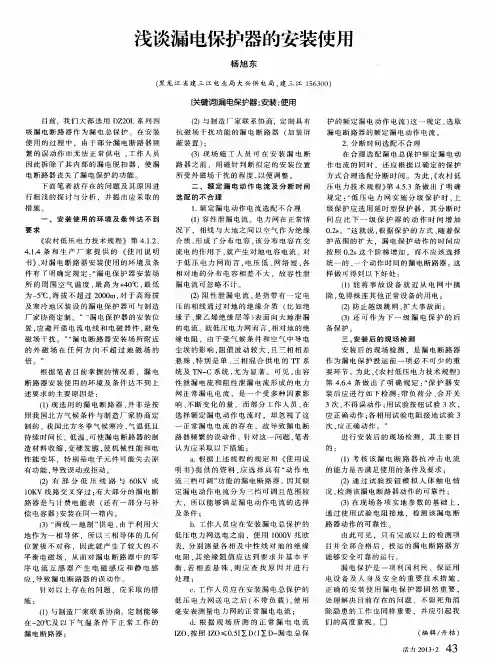

民用建筑电气中漏电保护器的应用王世山李兆臣(七台河市市政设施管理处，黑龙江七台河154600)工程技术?脯要】本文主．要阐述了民用建筑电气中安装漏电保护器的必要巨、漏电保护器的选用、安装，漏电保护器在接地保护中的应用、采用电‘．子式漏电保护器应注意的事项等问题。

泼；键词】民用建筑；电气；漏电保护嚣／漏电保护器是低压电路中防止人身触电和建筑电气漏电火灾的保护类电器，然而生产、安装不可靠的漏电保护器，以及漏电保护器不合理的安装，不仅不能起到安全保护的作用，反而会造成用电人员的麻痹大意，引起建筑火灾和触电事故。

1民用建筑电气中安装漏电保护器的必要性接地故障(接地短路)有金属性和电弧性两种形式。

故障点熔焊，故障点阻抗可忽略不计的接地故障为金属性接地故障此U C足以引起人身电击事故。

因此，金属性接地故障能使设备外壳带危险接触电压，其主要后果是人身电击。

当故障电流Id足够大时，回路首端的过流保护器(断路器、熔断器)也能瞬间动作，避免事故的发生。

但l d值不仅与线路截面、长度有关，也与线路连接质量、布线方式以及维护管理水平等难以估量的因素有关，所以靠过流保护电源并不可靠。

这就是不论T T系统还是T N 系统，要求在手握式、移动式设备供电的插座回路上必须安装额定动作电流l△n大于30m A的瞬动漏电保护器的原因所在。

发生接地故障时，故障点不熔焊而是产生电弧、电火花(密集的电火花即是电弧)的接地故障为电弧性接地故障。

电弧、电火花具有很大的阻抗，它限制了接地故障电流Id，使过流保护电器不能动作或延缓许久才能动作，但故障点或连接不良的PE线接头上通过Id时迸发的电弧、电火花的局部高温可高达2000—3000℃，很容易引燃近旁可燃物质，引起电气火灾。

由于故障电弧的阻抗大，220V相电压大部分降落在电弧上，分配在线路上的电压降大大减少，其结果是U C和U f大大小于50V，因此电弧性接地故障只能引起电气火灾而不会招致人身电击事故。

漏电断路器原理
漏电断路器是一种安全电气装置，用于保护人们遭受电击的危险，主要通过检测和切断电路中的漏电流来实现。

漏电断路器的原理基于电流平衡的概念，其工作原理如下：
1. 漏电保护装置：漏电断路器内部含有漏电保护装置，通常是一个差动电流变压器。

这个变压器的两个线圈分别接在电路的相线和零线上。

2. 差动电流检测：当电路正常工作时，漏电断路器的相线和零线中的电流是平衡的，即两个线圈中的电流相等。

这时差动电流变压器的输出为零。

3. 检测漏电：如果电路中发生漏电，漏电电流将会流经地线，而不是回到供电源。

这样，导致漏电电流在差动电流变压器的两个线圈中不再平衡。

4. 断开电路：漏电断路器会立即检测到不平衡的电流，并将信号传递给触发机构。

触发机构会迅速切断电路，以防止漏电电流继续通过。

5. 保护人身安全：通过切断电路，漏电断路器有效地防止了触电事故的发生，保护人们的人身安全。

总体而言，漏电断路器的原理是基于差动电流的检测和切断电路的功能，以确保电路中的漏电情况不会对人们造成伤害。

它
是一种关键的电气安全装置，应用广泛于住宅、商业和工业场所。

小型（漏电）断路器原理及其应用1 小型断路器的基本知识1.1 小型断路器的定义、分类及其执行的标准1.1.1 定义：小型断路器是一种用于低压电网[交流（50HZ或60HZ）额定电压不超过440V，额定电流不超过125A 的配电电器，按其用途，低压断路器被定义为能够接通、承载及分断正常电路条件的电流，也能在非正常条件下（如过载，短路、过电压以及发生单相接地故障时）接通、承载一定时间和分断电流的开关电器。

过去又称之为自动开关、空气开关和空气断路（空开空断等）。

1.1.2 小型断路器的分类a 、按小型断路器的极数来分为单极，两极、三极、四极，漏电保护断路器按极数分：1P+N、2P、3P、3P+N、4P；；b、按产品的使用功能来分：家用和类似用途、剩余电流保护；c、按脱扣器型式分：B型脱扣器、C型脱扣器、D型脱扣器；d、按产品的保护功能来分：过载保护、短路保护、漏电保护、过压保护（定做）；1.1.3 标准不同类型的断路器其性能应符合如下标准，以本公司生产的小型断路器为例；DZ47-32、63、DZ30-32符合GB10963.1-2005标准；DZ47LE-32、63； DZ30LE-32符合GB16917.1-2003标准；DZ47-100符合GB14048.2-2001标准DZ47LE-100符合GB14048.2-2001标准；1.2 小型（漏电）断路器的主要技术性能指标1.2.1 短路电流的通断能力（短路接通和分断能力）短路接通能力：是指断路器在线路发生短路时瞬间的接触，断路器能承受而不引起机械（电动力）、电气（电气引起的热），可能造成的机械破损和绝缘热老化的电流值，它是以短路电流的峰值来表示。

短路的分断能力：是指断路器能够分断的线路预期最大短路电流的大小（以周期分量的有效值来表示）。

1.2.2 极限短路分断能力与运行短路分断能力短路分断能力分极限短路分断能力与运行短路分断能力两种：极限短路分断能力I CU—按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力，用通俗的语言说就是这台断路器在使用时，线路发生短路故障时能分断预期的最大短路电流而不致于对线路造成损坏，换句话说就是对线路进行了保护，这台断路器就功成名就了，光荣退休了。

此文章枪手代写的并且没有付费，严重侵害版权，客户要用就会告的其没工作智能断路器中的塑壳断路器MCCB的原理及应用分析【摘要】随着计算机技术的普及，出现了智能断路器。

智能断路器具有很多优点，其中主要就有漏电保护和接地保护。

本文主要分析了智能断路器中的漏电和接地保护的应用原理及应用，希望能为广大读者解惑。

【关键词】智能断路器；矢量和；漏电保护；接地保护1.引言在配电网络系统中，为了避免电力系统的损失，使用了低压断路器。

低压断路器能够减少电力系统的损害。

但随着经济的发展和计算机技术的普及，就开始出现了智能断路器。

智能断路器比传统的低压电路器性能好，可供测量的参数种类多，它不仅可以完成传统的低压断路器对低压配电网络和用电设备提供的短路保护、过载保护、欠压和单相接地保护，还提供遥调、遥测、遥信、遥控此“四遥”功能。

其中，智能断路器中漏电保护原理和接地保护原理相似，只是两者测量的范围、精度不同而已，但两者均是测量三极断路器和四极断路器的矢量和。

智能断路器可分为框架断路器、塑壳断路器、漏电断路器和六氟化断路器，但从结构、性能又分为万能式断路器和塑壳断路器。

在使用智能断路器时，也应根据保护的要求不一样而选择不同的断路器。

智能断路器额定电流为630~5000A，智能断路器在使用过程中，机器就一直出于预备贮藏能量位置。

一旦断路器发出合闸命令，断路器就能瞬间合闸。

2.塑壳断路器的分析及发展前景塑壳断路器在民用建筑设计中应用广泛，塑壳断路器能够在高电流中超过跳脱后自动的切断电流，它将一种塑料作为绝缘体充当装置的外壳，大型的塑壳断路器常常会有跳脱感应器，断路器分类多种多样，有空气断路、惰性气体分类、油断路。

塑壳断路器又称为装置性断路器，所有的辅助零件全都密封于塑料壳内，正因如此，工作人员才无法检查与修理塑壳断路器。

而塑壳断路器中最常见的断路器有西门子3VL、施耐德NSX，西门子3VL为标准的分段能力断路器，西门子是国内最受推崇的电子与电气公司，施耐德NSX内置双芯感应器，它传承了NS的所有优点，可以显示所有脱扣单元测量的信息，有极强的限流能力，并且它还能保证持续性用电。

漏电保护
当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形并且其有效值是缓慢变化的剩余电流，当该电流大于一定数值时，保护器切断该线路，起到保护作用。

漏电保护也叫剩余电流保护，是对漏电或触电事故作快速反应的保护方式。

漏电保护装置主要用于防止由于间接接触和由于直接接触引起的单相触电事故。

漏电保护装置也用于防止由漏电引起的火灾，以及用于监测或切除各种一相接地故障。

漏电保护器也称为“漏电断路器”，作用是防止设备出现泄漏或危及生命的触电保护。

它具有过载及短路保护功能，可用于保护线路或。

漏电保护装置发现后并处理该剩余电流，切断电路中的电源。

漏电保护器被装在电源线入口处，接在家用电度表的输出端即用户端侧。

漏电保护器的主体是一个磁环感应器，磁环上的导线和零线都是并联的，磁环上有一个副线圈，在相同的情况下，两个线圈都能互相抵消。

简述漏电保护装置的作用
漏电保护装置，也称为漏电断路器，是一种电气安全设备，用于检测并切断发
生漏电的电路。

其主要作用是保护人身安全，防止电触电事故和火灾的发生。

漏电保护装置通过监测电路中的电流差异来检测是否发生漏电。

当电流通过漏
电保护装置的线圈时，如果电路中存在漏电现象，会导致电流的不平衡，漏电保护装置会立即切断电路，避免漏电造成的危险。

漏电保护装置的工作原理基于微弱漏电电流的感应作用，当电流超过设定的安
全阈值时，漏电保护装置会迅速切断电路。

它能够有效地检测到毫安级别的漏电电流，提供高度的安全保护。

漏电保护装置广泛应用于家庭、商业和工业领域。

在家庭中，漏电保护装置通
常安装在电源插座或电气箱中，用于保护家庭成员免受漏电触电的风险。

在商业和工业场所，漏电保护装置则用于保护人员、设备和财产安全，减少潜在的火灾风险。

总之，漏电保护装置的作用是通过监测电流差异来检测漏电现象，并迅速切断
电路，保护人身安全和电气设备的安全。

它是电气系统中一项重要的安全设备，可以预防漏电造成的意外伤害和财产损失。

浅谈断路器的工作原理及使用方法卢平摘要：断路器（本文指漏电型断路器）是电力供配电系统中不可缺少的主要保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、漏电、过压以及欠电压保护。

关键词：断路器；工作原理；电流参数；范围；选型；安装0 引言在实际应用过程中，往往由于一些人员对断路器的选择或使用不当，从而使断路器的功能不能完好的体现，给施工用电安全埋下隐患或发生用电安全事故。

因此要完整准确地选择断路器、了解短路器的工作原理、理解断路器的各个电流参数的意义、分清短路器的使用范围及正确的安装是十分必要的。

1 断路器的工作原理断路器漏电保护的工作原理是由三个连续功能来实现的，这三个功能实质上是同时作用的，分别为：检测剩余电流、对剩余电流进行测量比较、启动脱扣装置将故障电路断开。

检测剩余电流是通过一个电流互感器，其初级绕组测量电路的相线电流和零线电流，绕组方向使相线电流和零线电流产生的磁场相互抵消。

泄漏电流的产生破坏了这种平衡，并且会在次级绕组上通过磁场感应产生一个电流，叫做剩余电流；对剩余电流测量比较是使用一个电子式或电磁式继电器，将剩余电流的电信号与预设值相比较。

在正常用电情况下，连接跳闸机构的金属杆被一块永磁铁吸住，同时零序电流也产生电磁力，它与弹簧产生的力同时也作用在连接跳闸机构的金属杆上，通电状态下永磁铁的磁力（涌磁铁的磁力决定了断路器的灵敏度）大于弹簧和电磁力的合力，即跳闸机构不会动作，电路是接通状态；启动脱扣器即跳闸：只要剩余电流产生的电磁力大到能够抵抗永磁铁的磁力，弹簧使金属杆旋转，触发断路器的脱扣装置以断开故障电路。

同时断路器可配备不同的继电器或脱扣器。

脱扣器是断路器一个重要的组成部分，而继电器则通过与断路器操作机构相连的欠电压脱扣器、分励脱扣器来控制断路器，由脱扣器来完成其相应的其它保护功能（如过载、短路等）。

断路器的参数重多，只有充分理解断路器的各个电流参数的意义才能做到正确的选择。

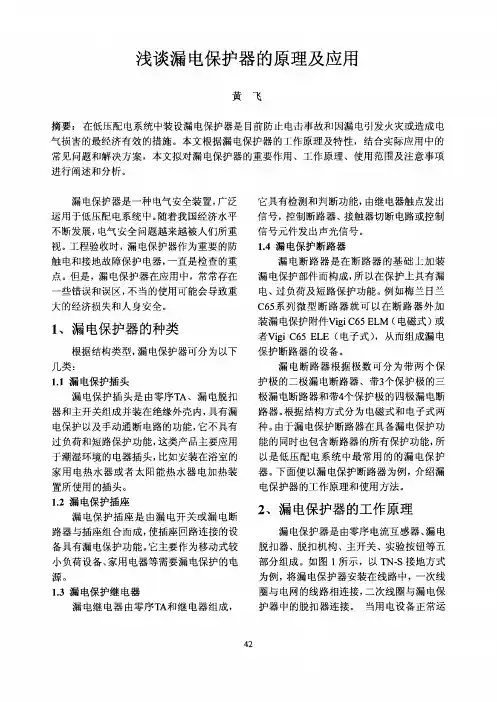

一、漏电保护器的作用1.什么是漏电保护器答：漏电保护器（漏电保护开关）是一种电气安全装置。

将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。

2.漏电保护器的结构组成是什么答：漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

3.漏电保护器的工作原理是什么答：①当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。

电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。

当一次线圈有剩余电流时，二次线圈就会感应出电流。

③漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体大地工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

你真的懂吗？漏电保护器的原理、作用及其参数……漏电保护器又称漏电保护开关，是一种新型的电气安全装置，其主要用途：1、防止由于电气设备和电气线路漏电引起的触电事故。

2、防止用电过程中的单相触电事故。

3、及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾事故。

4、在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不利而造成的人身触电和火灾事故，给人民的生命和财产带来了不应有的损失，而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身安全，提供了可靠而有效的技术手段。

漏电保护器的工作原理漏电保护器全称残余电流动作保护器，主要由三部分组成：检测元件、中间放大环节和操作执行机构。

电气设备漏电时，将呈现出异常的电流和电压信号。

漏电保护装置通过检测此异常电流或异常电压信号，经信号处理，促使执行机构动作，借助开关设备迅速切断电源，实施漏电保护。

下图是漏电保护开关在三相四线系统中的一般接线图。

其中：TA为零序电流互感器，GF为主开关，TL为主开关GF的分励脱扣器线圈。

当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次侧各相负荷电流的相量和不再等于零，即IL1+IL2+IL3+IN≠0产生了剩余电流，TA二次侧线圈就有感应电动势产生，此信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线TL通电，驱动主开关GF自动跳闸，迅速切断被保护电路的供电电源，从而实现保护。

漏电保护器主要参数漏电保护器有分断电路的功能，同时内部电路需要供电，因此在选择漏电保护器时首先确保满足配电网络的需求。

同时漏电保护器需要按照漏电流大小进行动作，因此具有三个独特的参数：1、额定漏电动作电流在规定的条件下，使漏电保护器动作的电流值。

例如30mA的保护器，当通入电流值达到30mA时，保护器即动作断开电源。

2、额定漏电动作时间是指从突然施加额定漏电动作电流起，到保护电路被切断为止的时间。

漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。

其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。

漏电保护器的核心部件是零序电流互感器，它串联在主电路中。

正常情况下，流过互感器的电流的矢量和为零。

当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。

这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。

漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。

在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。

一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。

2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。

漏电继电器内部设有基准值，通常为 30mA 至 50mA。

当信号电压超过此基准值时，漏电继电器判定为漏电状态。

3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。

延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。

若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。

4.执行阶段：当漏电继电器判定为漏电并满足延时条件后，会输出一个控制信号给执行机构，通常是电磁式或电子式脱扣器。

高压低压配电柜的漏电保护装置与应用电力是现代工业和生活的重要基础，而配电柜作为电能的分配与控制中心，起到了至关重要的作用。

然而，由于电力设备的特殊性，电流泄漏和漏电事故时有发生。

为了确保电气安全，必须采取漏电保护措施。

本文将详细介绍高压低压配电柜的漏电保护装置与应用。

一、漏电保护装置的原理与分类1. 漏电保护装置的原理漏电保护装置主要是利用了电流保持器的原理，通过监测电路中的电流差异，当泄漏电流超过设定值时，即可自动切断电源，以避免漏电事故的发生。

漏电保护装置的核心部件是漏电断路器，其工作原理是通过单相变压器和电流相量差变压器，能够将泄漏电流变换为对应的电压信号，从而实现对电路的保护。

2. 漏电保护装置的分类根据保护的对象不同，漏电保护装置可以分为高压、低压和终端型漏电保护装置。

高压漏电保护装置用于高压配电系统，主要保护主变压器、配电变压器和柜子之间的电缆线路。

低压漏电保护装置用于低压配电系统，保护低压配电柜中的线路和负载设备。

终端型漏电保护装置则直接保护终端用电设备，如家庭中的插座和照明设备。

二、高压低压配电柜的漏电保护装置1. 高压配电柜的漏电保护装置高压配电柜是电力系统中的重要组成部分，它负责将电能从发电厂送往变压器，再由变压器分配给各个终端用户。

由于高压系统输送的电能较大，一旦发生漏电事故将会带来严重后果。

因此，在高压配电柜中设置漏电保护装置非常重要。

高压配电柜的漏电保护装置通常采用电压互感器和漏电保护器相结合的方式。

电压互感器能够将高压线路上的电流变换为低压信号，然后再由漏电保护器进行检测和保护。

当监测到高压线路中的泄漏电流超过设定值时，漏电保护器会及时切断电源，保护线路和设备的安全。

2. 低压配电柜的漏电保护装置低压配电柜是将电能从变压器送往终端用户的重要环节，其安全性也同样需要重视。

低压配电柜的漏电保护装置主要采用了漏电断路器。

漏电断路器通过检测电路中的泄漏电流，并及时切断电源，避免漏电事故的发生。
