漏电保护装置介绍(详实材料)

漏电保护器知识大全值得收藏一编文章介绍有点长度，有耐心的可以看完，没耐心的可以选择阅读.1.什么是漏电保护器?漏电保护器（漏电保护开关）是一种电气安全装置。

将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。

2.漏电保护器的结构组成是什么?漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

3.漏电保护器的工作原理是什么?①当电气设备发生漏电时，出现两种异常现象：一是，相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。

电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。

当一次线圈有剩余电流时，二次线圈就会感应出电流。

③漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为"＋"，返回方向为"－"，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

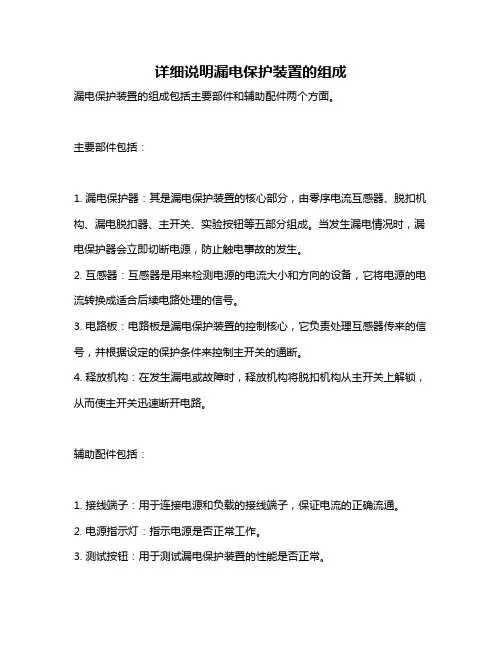

详细说明漏电保护装置的组成
漏电保护装置的组成包括主要部件和辅助配件两个方面。

主要部件包括：
1. 漏电保护器：其是漏电保护装置的核心部分，由零序电流互感器、脱扣机构、漏电脱扣器、主开关、实验按钮等五部分组成。

当发生漏电情况时，漏电保护器会立即切断电源，防止触电事故的发生。

2. 互感器：互感器是用来检测电源的电流大小和方向的设备，它将电源的电流转换成适合后续电路处理的信号。

3. 电路板：电路板是漏电保护装置的控制核心，它负责处理互感器传来的信号，并根据设定的保护条件来控制主开关的通断。

4. 释放机构：在发生漏电或故障时，释放机构将脱扣机构从主开关上解锁，从而使主开关迅速断开电路。

辅助配件包括：
1. 接线端子：用于连接电源和负载的接线端子，保证电流的正确流通。

2. 电源指示灯：指示电源是否正常工作。

3. 测试按钮：用于测试漏电保护装置的性能是否正常。

这些部件协同工作，实现了对电源的保护，确保用电安全。

以上内容仅供参考，可以咨询电子专业人士或查询专业书籍，以获取更多信息。

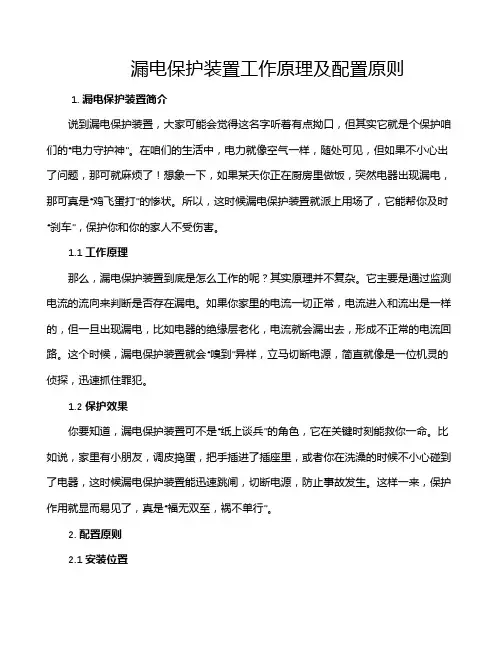

漏电保护装置工作原理及配置原则1. 漏电保护装置简介说到漏电保护装置，大家可能会觉得这名字听着有点拗口，但其实它就是个保护咱们的“电力守护神”。

在咱们的生活中，电力就像空气一样，随处可见，但如果不小心出了问题，那可就麻烦了！想象一下，如果某天你正在厨房里做饭，突然电器出现漏电，那可真是“鸡飞蛋打”的惨状。

所以，这时候漏电保护装置就派上用场了，它能帮你及时“刹车”，保护你和你的家人不受伤害。

1.1 工作原理那么，漏电保护装置到底是怎么工作的呢？其实原理并不复杂。

它主要是通过监测电流的流向来判断是否存在漏电。

如果你家里的电流一切正常，电流进入和流出是一样的，但一旦出现漏电，比如电器的绝缘层老化，电流就会漏出去，形成不正常的电流回路。

这个时候，漏电保护装置就会“嗅到”异样，立马切断电源，简直就像是一位机灵的侦探，迅速抓住罪犯。

1.2 保护效果你要知道，漏电保护装置可不是“纸上谈兵”的角色，它在关键时刻能救你一命。

比如说，家里有小朋友，调皮捣蛋，把手插进了插座里，或者你在洗澡的时候不小心碰到了电器，这时候漏电保护装置能迅速跳闸，切断电源，防止事故发生。

这样一来，保护作用就显而易见了，真是“福无双至，祸不单行”。

2. 配置原则2.1 安装位置说完了工作原理，咱们再聊聊配置原则。

这可不是随随便便就能装的，得讲究点。

首先，漏电保护装置的安装位置是个大问题。

一般来说，应该安装在电表箱内或者是电路的开关处，这样才能够第一时间监测到漏电情况。

如果你把它放在一个偏僻的角落，万一有情况发生，它可就像一位沉默的守卫，根本没办法发挥作用。

2.2 额定电流选择接着，要选对额定电流。

一般家庭的漏电保护装置，额定电流多是30毫安，这个数值既能有效保护人身安全，又不至于因为一些小电流误跳闸，搞得你家里“电力紧张”。

记得要根据家里的电器用量来选择，不能小看了这些细节哦，选错了可就得不偿失。

3. 常见误区3.1 跳闸问题好，接下来咱们聊聊一些常见的误区。

漏电保护装置漏电保护装置（有称漏电开关、漏电继电器、触电保护器）的作用是为了防止由漏电引起的触电事故、火灾事故以及监视或切除一相接地故障。

此外，有的漏电保护装置还能切除三相电动机单相运行的故障。

对1000伏以下的低压系统，凡有可能触及带电部件或在潮湿场所装有电气设备时，都应装设漏电保护装置，以保护人身安全。

一、漏电保护装置原理1、漏电保护器的工作原理漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成。

倘若发生被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上的情况，其电流超过预定值时，则会立即出现开关跳闸，从而切断了故障电路。

如图4.1所示。

一般来说在正常情况下，各相电流的相量和等于零。

由此，各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零。

这时，由于零序电流互感器的二次侧绕组无信号输出，主开关仍处于闭合状态，电源继续向负载方向供电。

主开关实验按钮电气设备脱扣线圈电子放大器脱扣机构NLPE图5.1 漏电保护器的组成当发生接地故障，或设备绝缘损坏、漏电，或人触及带电体时，主回路中各相电流的相量和不再为零。

则会出现故障电流在零序电流互感器的环形铁芯中产生磁通，从而导致二次侧感应电压迫使脱扣线圈励磁，强令主开关跳闸，切断供电回路。

由上可知，电流型漏电保护器是基于基尔霍夫第一定律：流入电路中任一节点的复电流代数和等于零，即∑I = 0。

当设备漏电时，会出现两种现象：（1）三相电流的平衡遭到破坏，出现零序电流，即0a b c i i i i ++=（2）金属外壳出现对地电压d u ，即0d d u i R =式中d R 为接地装置的接地电阻（Ω）。

漏电保护装置就是通过检测机构取得的以上两个不正常量的。

0i 和d u 经过中间机构的转换和传递，使保护装置动作，并通过开关切除电源。

漏电保护装置常用类型：电压型，电流型（零序电流型、泄漏电流型），中性点型。

电气设备漏电时，将呈现异常的电流或电压信号，漏电保护装置通过检测、处理此异常电流或电压信号，促使执行机构动作。

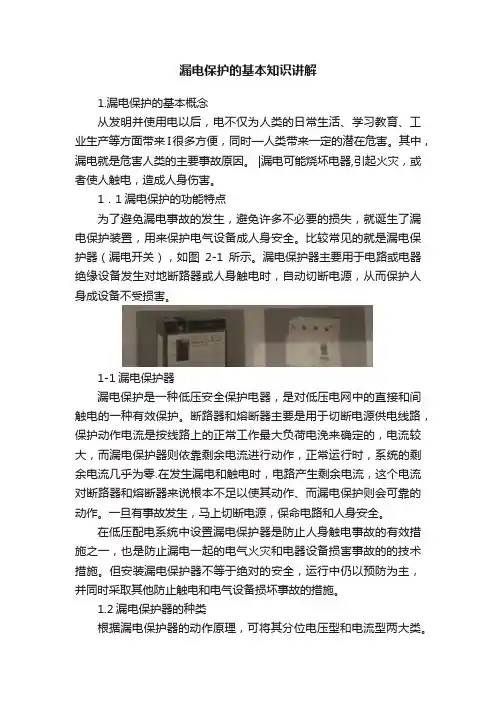

漏电保护的基本知识讲解1.漏电保护的基本概念从发明并使用电以后，电不仅为人类的日常生活、学习教育、工业生产等方面带来 I很多方便，同时—人类带来一定的潜在危害。

其中，漏电就是危害人类的主要事故原因。

|漏电可能烧坏电器,引起火灾，或者使人触电，造成人身伤害。

1．1漏电保护的功能特点为了避免漏电事故的发生，避免许多不必要的损失，就诞生了漏电保护装置，用来保护电气设备成人身安全。

比较常见的就是漏电保护器（漏电开关），如图2-1所示。

漏电保护器主要用于电路或电器绝缘设备发生对地断路器或人身触电时，自动切断电源，从而保护人身成设备不受损害。

1-1漏电保护器漏电保护是一种低压安全保护电器，是对低压电网中的直接和间触电的一种有效保护。

断路器和熔断器主要是用于切断电源供电线路，保护动作电流是按线路上的正常工作最大负荷电浼来确定的，电流较大，而漏电保护器则依靠剩余电流进行动作，正常运行时，系统的剩余电流几乎为零.在发生漏电和触电时，电路产生剩余电流，这个电流对断路器和熔断器来说根本不足以使其动作、而漏电保护则会可靠的动作。

一旦有事故发生，马上切断电源，保命电路和人身安全。

在低压配电系统中设置漏电保护器是防止人身触电事故的有效措施之一，也是防止漏电一起的电气火灾和电器设备损害事故的的技术措施。

但安装漏电保护器不等于绝对的安全，运行中仍以预防为主，并同时采取其他防止触电和电气设备损坏事故的措施。

1.2漏电保护器的种类根据漏电保护器的动作原理，可将其分位电压型和电流型两大类。

电流型的漏电保护器比电压型的漏电保护器优越。

目前,市场上的漏电保护器类型较多,其功能也比较繁多,常用的几种漏电保护器如下所列：①只具有漏电电保护断电功能，使用时必须与熔断器、热继电器.过流继电器等保护元件配合;②同时具有过载保护功能；③同时具有短路保护功能；④同时具有过载、短路保护功能；⑤同时具有短路、过负荷，漏电、过压及欠压功能。

带有漏电保护功能的插座如图2-4所示。

漏电保护器的应用漏电保护器,又叫漏电保护开关,是一种电气安全装置,安装在低压电路中,主要是用来在设备发生漏电故障和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护.1、漏电保护器的工作原理：漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成.被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上,且电流超过预定值时,那么会立即出现开关跳闸,从而切断了故障电路,达到保护的作用.漏电保护器组成一般来说在正常情况下,各相电流的相量和等于零.由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零.这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电.当发生接地故障或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零.那么会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路.2. 漏电保护器的分类：漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种.2.1漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置.漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成.它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护.当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路.因此,辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路.辅助接点也可以接通声、光信号装,发出漏电报警信号,反映线路的绝缘状况.漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开,而且具有对漏电流检和判断的功能,当主回路中发生漏电或绝缘破坏,漏电保护开关可根据判断结果将主电路接通或开的开关元件.它与熔断器、热继电器配合可构功能完善的低压开关元件.目前这种形式的漏电保护装置应用最为广泛,市上的漏电保护开关根据功能常用的有以下几种：①只具有漏电保护断电功能,使用时必须与熔器、热继电器、过流继电器等保护元件配合.②同时具有过载保护功能.③同时具有过载、短路保护功能.④同时具有短路保护功能.⑤同时具有短路、过负荷、漏电、过压、欠压能.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座.其额定电流一般为以下,漏电动作电流6～30 mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所.3.漏电保护器的安装：安装漏电保护器除应遵守常规的电气设备安装规程外,还应注意以下几点：3.1标有电源侧和负荷侧的漏电保护器不得接反.如果接反,会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电,因长时间通电而烧毁.漏电保护器的安装应符合生产厂家产品说明书的要求.3.2安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施.3.3安装漏电保护器时,必须严格区分中性线和保护线.使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器.经过漏电保护器的中性线不得作为保护线.3.4工作零线不得在漏电保护器负荷侧重复接地,否那么漏电保护器不能正常工作.3.5采用漏电保护器的支路,其工作零线只能作为本回路的零线,禁止与其他回路工作零线相连,其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线.被保护的用电设备与漏电保护器之间的各线互相不能碰接.如果出现线间相碰或零线间相交接,会立刻破坏了零序平衡电流值,而引起漏电保护器误动作；另外,被保护的用电设备只能并联安装在漏电保护器之后,接线保证正确,也不许将用电设备接在实验按钮的接线处.3.7漏电保护器的使用要求漏电保护器的保护X围应是独立回路,不能与其他线路有电气连接.4.漏电保护器的使用：漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证.在使用中要按照使用说明书的要求使用漏电保护器,做好定期的维护,并按规定每月检查一次,即操作漏电保护器的试验按钮,检查其是否能正常断开电源.在检查时应注意操作试验按钮的时间不能太长,一般以点动为宜,次数也不能太多,以免烧毁内部元件.漏电保护器在使用中发生跳闸,应先查清漏电保护器本身是否有故障,可将保护器负载侧断开,如果漏电保护器能合闸即为正常,如果再次跳闸,此时应采用逐步接入各路负荷的方法来判别故障的发生点,排除故障.允许试送电一次,不得连续强行送电.漏电保护器一旦损坏不能使用时,应由专业电工进行检查或更换.如果漏电保护器发生误动作和拒动作,其原因：一方面是由漏电保护器本身引起,另一方面是来自线路的缘由,应具体分析,不要私自拆卸和调整漏电保护器的内部器件.5.结束语：漏电保护器是用来直接或间接保护人体触电的安全设备,是安全用电的一项重要技术措施.在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果.目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用.。

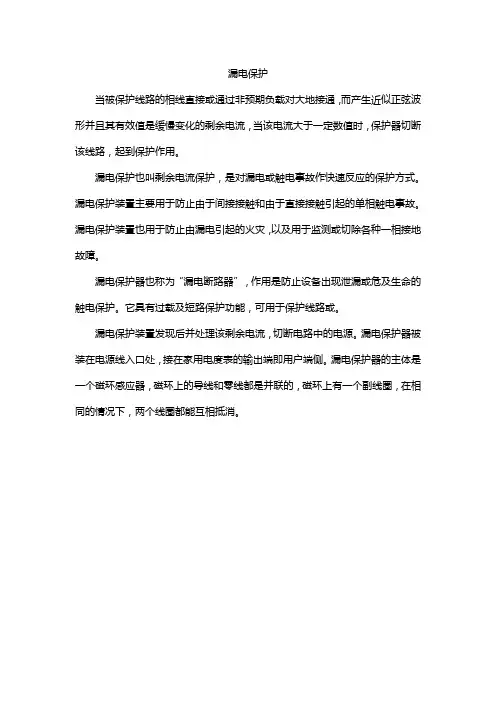

漏电保护
当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形并且其有效值是缓慢变化的剩余电流，当该电流大于一定数值时，保护器切断该线路，起到保护作用。

漏电保护也叫剩余电流保护，是对漏电或触电事故作快速反应的保护方式。

漏电保护装置主要用于防止由于间接接触和由于直接接触引起的单相触电事故。

漏电保护装置也用于防止由漏电引起的火灾，以及用于监测或切除各种一相接地故障。

漏电保护器也称为“漏电断路器”，作用是防止设备出现泄漏或危及生命的触电保护。

它具有过载及短路保护功能，可用于保护线路或。

漏电保护装置发现后并处理该剩余电流，切断电路中的电源。

漏电保护器被装在电源线入口处，接在家用电度表的输出端即用户端侧。

漏电保护器的主体是一个磁环感应器，磁环上的导线和零线都是并联的，磁环上有一个副线圈，在相同的情况下，两个线圈都能互相抵消。

漏电保护器的工作原理、使用范围、接线方式国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故,具有明显的效果。

本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。

1漏电保护器的工作原理：漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA为零序电流互感器,GF为主开关,TL为主开关的分励脱扣器线圈。

在被保护电路工作正常,没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次侧的电流相量和等于零,即：这样TA的二次侧不产生感应电动势,漏电保护器不动作,系统保持正常供电。

当被保护电路发生漏电或有人触电时,由于漏电电流的存在,通过TA一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下,TL二次侧线圈就有感应电动势产生,此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线圈TL通电,驱动主开关GF自动跳闸,切断故障电路,从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同,不赘述。

2装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》,对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地);(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3)建筑施工工地的电气施工机械设备;(4)暂设临时用电的电器设备;(5)宾馆、饭店及招待所的客房内插座回路;(6)机关、学校、企业、住宅等建筑物内的插座回路;(7)游泳池、喷水池、浴池的水中照明设备;(8)安装在水中的供电线路和设备;(9)医院中直接接触人体的电气医用设备;(10)其它需要安装漏电保护器的场所。

漏电保护器结构漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

工作原理在了解触电保护器的主要原理前，有必要先了解一下什么是触电。

触电指的是电流通过人体而引起的伤害。

当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。

当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。

RL RN漏电保护装置图如图是简单的漏电保护装置的原理图。

从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。

图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。

图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。

它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。

副边线圈则接到“舌簧继电器”SH的线圈上。

所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。

线圈断电后簧片释放，外电路断开。

总而言之，这是一个小巧的继电器。

原理图中开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态；否则一松手就又断了。

舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。

脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。

漏电保护器的组成漏电保护器是现代电气设备中不可或缺的一部分，其主要作用是保护人身安全和设备的正常运行。

漏电保护器可以及时检测到电路中的漏电情况，并在发现漏电时自动切断电路，避免因漏电而导致的电击事故和设备损坏。

本文将介绍漏电保护器的组成及其作用。

一、漏电保护器的组成漏电保护器主要由以下几部分组成：1. 感应器：感应器是漏电保护器的核心部件，其作用是检测电路中的漏电情况。

感应器的工作原理是利用电流互感器的原理，将电流变成电压信号，然后通过比较电压信号的大小，判断电路是否存在漏电情况。

2. 比较器：比较器是漏电保护器中的另一个重要部件，其作用是将感应器检测到的电压信号与设定的漏电动作值进行比较，当检测到的电压信号超过漏电动作值时，比较器会发出触发信号，使漏电保护器立即切断电路。

3. 电路保护器：电路保护器是漏电保护器中的另一个重要部件，其作用是保护电路免受过电流、过电压和短路等故障的影响。

当电路出现故障时，电路保护器会自动切断电路，保护电器设备免受损坏。

4. 电源部件：电源部件是漏电保护器的供电部分，其作用是为漏电保护器提供稳定的电源。

电源部件可以分为内置电源和外置电源两种，内置电源的漏电保护器可以直接从电路中获取电源，而外置电源的漏电保护器则需要外部电源的支持。

5. 显示部件：显示部件是漏电保护器中的一个可选部件，其作用是显示漏电保护器的工作状态。

显示部件可以采用LED灯、液晶显示屏等形式，帮助用户及时了解漏电保护器的工作状态。

二、漏电保护器的作用漏电保护器的主要作用是保护人身安全和设备的正常运行。

漏电保护器可以及时检测到电路中的漏电情况，并在发现漏电时自动切断电路，避免因漏电而导致的电击事故和设备损坏。

具体来说，漏电保护器的作用包括以下几个方面：1. 防止电击事故：漏电保护器可以检测到电路中的漏电情况，并在发现漏电时自动切断电路，避免因漏电而导致的电击事故。

2. 保护设备安全：漏电保护器可以及时检测到电路中的漏电情况，并在发现漏电时自动切断电路，避免因漏电而导致的设备损坏。

漏电保护装置的分类漏电爱护装置的种类许多，可以根据不同的方式分类。

1.按漏电爱护装置中间环节的结构特点分类（1）电磁式漏电爱护装置其中间环节为电磁元件，有电磁脱扣器和灵敏继电器两种型式。

电磁式漏电爱护装置因全部采纳电磁元件，使得其耐过电流和过电压冲击的力量较强；由于没有电子放大环节而无需帮助电源，当主电路缺相时仍能起漏电爱护作用。

但其不足之处是灵敏度不高，额定漏电动作电流一般只能设计到40 ～50mA，且制造工艺简单，价格较高。

（2）电子式漏电爱护装置其中间环节使用了由电子元件构成的电子电路，有的是分立元件电路，也有的是集成电路。

中间环节的电子电路用来对漏电信号进行放大、处理和比较。

它的主要优点是灵敏度高，其额定漏电动作电流不难设计到6mA；动作电流整定误差小，动作精确；简单取得动作延时，动作电流和动作时间简单调整，便于实现分级爱护；利用电子器件的机动性，简单设计出多功能的爱护器；对各元件的要求不高，工艺制作比较简洁。

但其不足之处是应用元件较多，牢靠性较低；电子元件承受冲击力量较弱，抗过电流和过电压的力量较差；当主电路缺相时，电子式漏电爱护装置可能失去帮助电源而丢失爱护功能。

2.按结构特征分类（1）开关型漏电爱护装置它是一种将零序电流互感器、中间环节和主开关组合安装在同一机壳内的开关电器，通常称为漏电开关或漏电断路器。

其特点是：当检测到触电、漏电后，爱护器本身即可直接切断被爱护主电路的供电电源。

这种爱护器有的还兼有短路爱护及过载爱护功能。

（2）组合型漏电爱护装置它是一种由漏电继电器和主开关通过电气连接组合而成的漏电爱护装置。

当发生触电、漏电故障时，由漏电继电器进行信号检测、处理和比较，通过其脱扣器或继电器动作，发出报警信号；也可通过掌握触点去操作主开关切断供电电源。

漏电继电器本身不具备直接断开主电路的功能。

3.按安装方式分类（1）固定位置安装、固定接线方式的漏电爱护装置（略）。

（2）带有电缆的可移动使用的漏电爱护装置（略）。
