马达保护器功能
- 格式:ppt
- 大小:523.50 KB
- 文档页数:12
三相电流每2秒循环显示
动态幅值指示棒
·按过电流OC设定值的百分比形式显示实际电流值
·%Value=实际电流/设定电流×100%
·最小百分比为65%
Amp :显示电流指示灯亮
×10:显示乘于10倍
Sec:显示时间指示灯
显示实际电流
·显示三相电流之中最高值(对于OC、Stall、Jam等跳闸原因)·显示三相电流之中最低值(对于UC、UB等跳闸原因)
·显示缺相(对于PL跳闸原因)·运行中,显示各相实际负载电流
注:图片只作为产品示意图
Basic model:EOCR-CMA/CFMA
三个跳闸记录包括跳闸原因和三相电流
当电机在停机或运行当中,按ESC键之后可显示出来
Basic model:EOCR-CMA/CFMA
Basic model:EOCR-CMA/CFMA。
浅谈马达保护器的两种不同启停方案作者:周军力赵群润常梦遥赵梦光来源:《机电信息》2021年第05期摘要:目前工厂内低压电动机的控制和保护方式有很多种,其中比较常见的是通过马达保护器对电动机进行保护和控制。
马达保护器控制及保护方案的科学性和实用性对整个工厂的安全生产起着至关重要的作用。
现结合工程实例,介绍了两种马达保护器控制及保护电动机的方案,并对比其优缺点,为实际工程应用提供参考。
关键词:马达保护器;控制;保护;工程实例0 引言马达保护器又被称为电动机保护控制器,是工厂供电中常见的一种电动机及其供电回路的保护装置[1]。
在电动机出现过流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、接地、绕组老化、绕组温度过高等异常状况时,马达保护器能够及时报警或进行保护控制,防止酿成严重的安全事故[2]。
1 马达保护器的基本原理及功能马达保护器一般由电流互感器、控制器、控制面板、继电器输出、模拟量输出等组成,主要用于低压电动机回路中,通过电流采集模块(电流互感器)和电压采集模块对正在运行中的电动机的电流和电压进行实时采样[3]。
与传统的断路器+热继电器模式的保护回路相比,马达保护器具有以下优点:(1)保护功能更加齐全。
除了传统的短路和过载保护功能外,马达保护器还具有三相不平衡保护、相序保护、零序保护、过热保护等功能。
(2)可靠性更高。
马达保护器的保护功能更全,精确度高,能够准确反映电动机运行的实时状态,很少出现保护不动作、拒动作、误动作现象。
(3)智能化更强,事故原因可查。
用户可以通过控制面板对控制器中的参数进行设置修改,根据具体项目灵活选择保护类型,还可以在控制面板上查看事故记录和电动机运行的实时数值。
2 马达保护器在不同项目中的不同启停方案2.1 方案一:内蒙古某电厂脱硫项目的电动机控制方案我司在内蒙古某电厂脱硫项目设计中选用了WDH500型马达保护器,并设计了适用于该项目的低压电动机二次回路控制方案,如图1所示。
飞纳得WXDK-360E使用说明书产品详情•品牌:飞纳得•型号:WXDK-360E•类型:智能型•控制模式:手动控制•启动方式:直接启动•加工定制:非加工定制•适用电机功率:15KWW•工作电压:220VV•工作电流:0.5-30AA•额定频率:5-60HZ•温控范围:-10-50℃•防护等级:3•产品认证:CE•外形尺寸:96*48mm•重量:0.5kg•批号:87459•封装:纸箱•可售范围:全国•质量认证:CE•安装方式:导轨式•一、功能特点1.错相保护:防止L1、L2、L3三相交流电源相序接错的一种保护措施,即时动作。
指示灯形式为黄灯亮。
2.动态缺相、静态缺相保护:指被保护设备在运行状态或非运行状态时,任意一相发生缺相故障时进行保护,延时动作。
指示灯形式为红灯亮,并优先。
(电动机在运行状态下缺相亦能保护是因为电动机运转时产生的反向感应电动势,低于正常电压的50%以上,保护器视它为电压不平衡来加以保护)3.电压不平衡保护:指三相电压不平衡将会影响设备安全运行的一种电压不平衡率的保护,延时动作。
指示灯形式为缺相红灯亮,并优先。
4.防雷击、抗浪涌功能:内置防雷、抗浪涌保护电路,保护您的用电设备。
二、性能特点1.用于对电机保护时对电机接线方式无要求。
2.保护功能不受线路或负载的电流大小,冲击电流、不平衡电流和负载性质的影响。
3.全性能、全气候长期工作。
功耗不大于2W。
4.本产品符合GB/T 14048.1-2000 、GB14048.5-2001。
三、工作原理1.L1、L2、L3三相接线正确,保护器绿灯亮,继电器吸合;如果相序接错,保护器黄灯亮,只要交换L1、L2、L3三相中的任意两相,保护器就能认定该相序并正常工作。
当被保护的设备正常工作后出现黄灯亮,继电器不吸合时,视为外线路相序误接,保护器具有防误接保护功能。
2.L1、L2、L3三相电压不衡量>50%时,红灯亮,继电器释放;电压回升至<20%恢复,绿灯亮,继电器吸合。

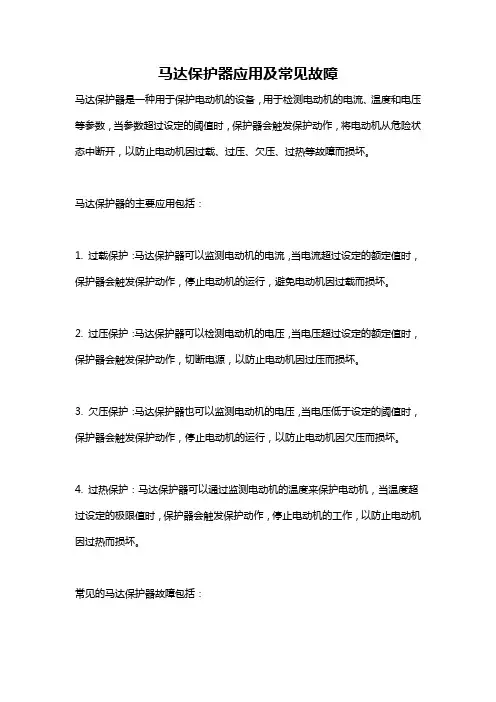

马达保护器应用及常见故障马达保护器是一种用于保护电动机的设备,用于检测电动机的电流、温度和电压等参数,当参数超过设定的阈值时,保护器会触发保护动作,将电动机从危险状态中断开,以防止电动机因过载、过压、欠压、过热等故障而损坏。
马达保护器的主要应用包括:1. 过载保护:马达保护器可以监测电动机的电流,当电流超过设定的额定值时,保护器会触发保护动作,停止电动机的运行,避免电动机因过载而损坏。
2. 过压保护:马达保护器可以检测电动机的电压,当电压超过设定的额定值时,保护器会触发保护动作,切断电源,以防止电动机因过压而损坏。
3. 欠压保护:马达保护器也可以监测电动机的电压,当电压低于设定的阈值时,保护器会触发保护动作,停止电动机的运行,以防止电动机因欠压而损坏。
4. 过热保护:马达保护器可以通过监测电动机的温度来保护电动机,当温度超过设定的极限值时,保护器会触发保护动作,停止电动机的工作,以防止电动机因过热而损坏。
常见的马达保护器故障包括:1. 误动作:当马达保护器出现误动作时,会导致电动机频繁地停止工作,严重影响生产和工作效率。
误动作的原因可能是保护器本身的故障,也可能是电动机的参数设置不准确,需要进行调整或更换保护器。
2. 无法保护:有时候马达保护器无法及时触发保护动作,导致电动机在故障状态下运行,可能会加剧故障的程度,甚至导致电动机报废。
无法保护的原因可能是保护器感应器故障、保护器设置故障等,需要进行故障排查和修复。
3. 响应慢:马达保护器的响应速度过慢时,会使得电动机在故障状态下运行一段时间,可能会导致电动机受损。
响应慢的原因可能是保护器的技术参数设置不合理,需要调整和优化参数设置。
4. 寿命问题:马达保护器使用时间较长后,可能会出现老化和损坏,导致保护器无法正常工作。
这时需要及时更换保护器并进行维护保养,以保证电动机的安全运行。
为了保证马达保护器的正常工作和延长使用寿命,需要定期检查和维护,包括清洁保护器、检查连接线路是否正常、校准参数设置等。
马达保护器操作面板(MC820)功能说明:1.按“ENTER”进入参数界面测量信号查询1.Ia,Ib,Ic,Ig2.电流不平衡率:3.已用热容量4.热电阻5.Uab,Ubc,Uca,F6. P,E,COSQ测量参数的数据显示报警类型查询1.欠载报警2.过载报警3.缺相报警4.堵转报警5.接地报警6.欠压报警7.过压报警8.欠功率报警9.起动加速报警10.过热报警11.外部故障报警12.EEPROM ERROR报警信息查询故障记录查询1.故障记录查询选择1-8次故障信息查询管理信息查询1.运行时间2.停车时间3.起动时间4.起动电流5.操作次数6.调闸次数7.总运行时间8.总停车时间马达保护器记录运行信息开关量状态查询1.DI开/闭状态2.DO开/闭状态查当前继电器输入输出状态保护参数配置1.欠载保护2.过载保护3.缺相保护4.堵转保护5.接地保护6.欠压保护7.过压保护8.欠功率保护9.起动加速超时10.过热保护11.外部故障12.相序保护设置保护参数起动参数配置1.控制权限2.端子属性设置启动方式及参数3.起动时间4.重启动功能5.重启动电压6.自启动允许7.自启动模式8.自启动时间9.欠压重起时间设置启动方式及参数系统参数配置1.地址2.波特率3.AO输出4.AO输出的最大值5.额定功率6.额定电压7.满负载电流8.CT一次电流工厂模式显示内容:1.协议类型:MODBUS2.运行方式:直接启动3.控制键:使能通讯参数设置工厂模式显示内容:输入输出配置1.DI1功能设置2.DI2功能设置3.DI3功能设置4.DI4功能设置5.DI5功能设置6.DI6功能设置输入输出继电器参数设置7.DI7功能设置8.DI8功能设置(起停A,备用电源状态,主电源状态,通用IO,外部故障,复位,C接触器状态,本地远程,紧急停车,停车,启动B,启动A,隔离器状态,B接触器状态,A接触器状态)9.DO1功能设置10.DO2功能设置11.DO3功能设置12.DO4功能设置(相序故障、启动超时、分闸、合闸、合分闸、通用、自检故障、运行、起动准备好、外部故障、欠流故障、欠功率、过载故障、过压故障、接地故障、欠压故障、故障、过热故障、报警、堵转故障、缺相故障、起动C、起动B、起动A)系统校准1.IA,IB,IC,IG2.Ia,Ib,Ic,Ig3.Ua,Ub,Uc,Tb4.Ts,D1,D2,Pa,Pb,Pc 保护器校定和基本设置5.电压信号6.漏电模式7. 互感器类型8.漏电互感器9.接线方式2.起动电动机:本地控制权限中,操作面板上的“STARTA“,停止电机”STOP“。
马达保护器知识在谈到有关马达保护器的问题时,先给大家说一下什么叫马达。
所谓的马达,就是我们在各行各业所使用的三相交流异步电动机,又叫感应电动机。
三相电就是我们工厂常用的动力电,大多为380V,工厂使用电动机的作用是什么呢,它主要是给生产装置,生产设备提供动力。
大家知道,以前的生产都是手工生产,人工进行,效率低,时间长,劳动强度大。
随着工业革命的兴起,出现了蒸汽机,电力,这样就给工业生产带来了根本性的变化。
电动机(以前叫马达)取代了人力来拖动生产装置,通过电机把电能转化为机械能,从而使工业生产的效率大大提高,实现了机械化生产。
电动机的使用是很普遍的,各行各业都在用,比如机械,冶金,电力,石油,化工,煤炭,水泥,轻工,纺织等等。
据统计,目前全国在用的电动机中,80%以上是三相交流异步电动机。
电动机的使用寿命是有限的,运行中的电动机轴承会逐渐磨损,绝缘材料会逐渐老化。
电动机在使用过程中由于受周围环境的影响,如油污,灰尘,潮气,酸气等的侵蚀,转轴受到不应有的扭力,由于过载而发热,都会加速电机的老化,严重时会烧毁电机。
为了尽可能的避免上述情况,电动机在运行中要加以监视和保护,马达保护器的作用也正是体现在对电机的监视和保护上。
下面让大家了解一下对电动机的使用产生影响的一些因素。
一电源方面的影响1 电源电压过高或过低电动机电源电压的波动一般是额定电压的+7—-10%,380V的电压,最高为410V,最低为340V,电压过高,励磁电流增大,增加定子铁芯的铁损,电动机会过热甚至烧毁。
过低,由于电机的转矩和电压的平方成正比,满载启动就困难,带不动负载,转速变慢,电流增大,也会使电机发热烧毁。
2 电源电压三相不平衡电源的任意一相电压与三相平均值的偏差不应超过5%,由于短路,接地接触不良或变压器故障导致电压不平衡,进一步造成电流不平衡,从而使电机转矩下降,损耗增大,剧烈振动。
3 电源断线在运转中电流增大,也会烧毁电机。
YD2310产品说明书产品说明YD2310电动机控制器(以下简称YD2310或控制器是我公司针对低电压电动机在各种应用场合生产的故障而研发的电动机保护装置;是一款具有极高性价比,稳定可靠,集继电器保护、测量、控制、通讯为一体的低压电动机保护装置,可实现6种启动方式和13种故障保护功能。
YD2310采集三相电流、电压,将这些数据计算后和控制器记录的各种保护功能整定信息比较,当符合保护条件时,驱动继电器输出,从而达到保护电动机的目的;并可实现电动机回路的三相电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能、漏电流等各种电参数的测量。
YD2310电动机控制器由三部分组成:主控单元和显示模块和电流互感器。
控制器可以通讯接口RS485和上位机进行数据传输和参数设定。
支持MODBUS-RTU 通讯协议。
环境条件工作环境:温度-10℃-55℃,湿度20%RH-95%RH储存环境:温度-25℃-70℃,湿度20%RH-95%RH大气压力:80kPa-110kPa(相对于海拔高度为2km及以下电性能参数额定工作电压:AC380V/660V,50Hz额定工作电流:1A、5A、25A、63A(以上为内置互感器,63A以上须配CT。
(建议采用二次电流为1A的电流互感器。
辅助工作电源:AC85V-265V,50Hz或DC85V-330V过载能力:电流2Ie连续(12倍过载保证测量精度;电压1.2倍额定电压连续工作,1.4倍额定电压允许10s。
功率消耗:电流回路:≤1VA(5A电压回路:≤0.5VA(额定电压电源回路:≤10VA继电器输出接点容量:AC250V,5A测量准确度电流:±0.5%(≤120%Ie,±1.0%(120%Ie-1200%Ie电压:±0.5%频率:±0.1%功率因数:± 1%功率:± 1%电能:± 1%电气绝缘性能绝缘电阻:100MΩ/500V。
马达保护器的应用及使用注意事项保护器常见问题解决方法马达保护器的应用及使用注意事项一、应用马达保护器是一种电子式多作用电动机保护装置。
它紧要适用于冶金、化工、纺织等工业电动机及电力系统,作过载、缺相、堵转及三相不平衡电路保护,和一般保护器相比具有设定精度高、节电、动作灵敏、工作牢靠等优点。
经使用单位核算,用它替换热继电器及老产品,有明显的经济效益。
如BRS2302B 智能电机保护掌控器二、注意事项1、保护器拆包装后,首先目测一下产品整机状态是否有损坏或缺陷地方,检查随机配件。
2、对产品随机的使用说明书要作认真阅读了解,保护器设置项目正确完整。
3、实地现场条件是否便利适合保护器安装、接线,保护功能模式是否充分电动机实际要求。
4、使用的实地环境是否适应保护器规定的工作条件标准。
5、保护器各输入、输出端子用户在接线时应正确无误,接线或插件固定应坚固,接触良好。
6、主机主电流使用的线径接头能否可顺当穿过保护器的互感器组穿线孔。
7、保护器另配用互感器时,配用互感器的精度、规定电流比要符合保护器整定电流值范围,互感器二次电流导线截面积必需要充分二次电流量大值需求。
8、保护器执行输出(继电器触点容量)不能充分掌控回路中交流接触器需要容量时,必需加中心继电器过渡掌控。
9、保护器整定电流值设定原则等于电动机额定电流值。
10、保护器固定位置尽可能便于安装、调试、察看。
11、保护器使用管理必需由专业人员负责,无关人员不得任意操作动用。
12、应定期除尘检查,并进行人为试验,确保牢靠运行。
1、直观巡查法直观巡查法就是巡察人员针对故障现象进行分析判定,对保护区域包括和被保护的线路设备等进行直观巡察,从而找出故障点。
巡察时应侧重对线路的转角、分支、交叉跨越等多而杂地段和故障易发点进行检查。
这种方法简便易行,适用于对明显故障点的查找,如导线断线落地、拉线与导线接触及错误接线等。
2、试送投运法此法紧要查找漏电保护器自身的故障,而非外部故障。
M C10马达保护器说明书1204(1)(总52页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--MC10低压马达保护器使用说明书产品简介由AEG低压配电和控制有限公司开发生产的MC10低压智能电机保护管理器,改变了传统的电动机保护与控制模式,在谋求保护、监测、操作、控制一体化的同时,将最先进的FCS现场总线技术溶入MCC电动机控制中心。
MC10实现了基于现场总线技术的远程操作控制,保护,测量和监控管理功能。
从而为工业生产过程控制和实现配电自动化提供了最为经济、有效、合理的手段。
为用户建立一个安全可靠、简便快捷、功能强大的符合现场总线要求的电动机保护、测量控制、管理与通讯系统。
产品符合IEC60947,IEC60255,IEC61000-4及GB14048,GB17626标准。
安全说明在试图安装、操作或维护此设备之前,请仔细阅读说明书,拿到它并逐步熟悉这种仪表。
以下特殊信息可能贯穿出现在本说明书或在设备上,用来警示潜在的危险或对于阐释和规定操作规程的信息提请注意。
附有这种安全标志示意周围存在着电力危险,假若未遵照一定的指令将会导致人身伤害。
这是安全警告标志,用来警告你潜在人身伤害危险,遵照此标志后的所有安全信息,避免可能的伤害或死亡。
危险此标志指示临近于危险位置,如不加以避免将导致死亡或严重伤害。
在维护和检修之前,设备必须断电并接地。
维护工作只能由有资质的人员进行。
本文件不是一本适用于未受训者的说明书,在其正常使用范围之外所引起的问题,本公司概不负责。
包装清单1)MC10仪表包括:MC10表,附件(接线端子)2)MC10显示单元包括:MC10显示单元,附件(连接线)3)MC10互感器技术参数额定输入测量精度安装说明环境在安装MC10仪表之前,请您观察所要安装的位置周围的环境,并确认符合以下条件。
温度MC10表允许的工作环境温度为-10℃~60℃,显示单元允许的工作环境温度为-10℃~60℃,这满足一般用户的使用要求,如果你有更宽温度范围的要求,请洽询制造工厂。
AK-MC31马达保护器使用说明书保定安科电气有限公司ANKE ELECTRIC CO.,Ltd.重要提示感谢您使用保定安科电气有限公司的产品。
为了安全、正确地使用本马达保护器,请您务必注意以下重要提示:1)在拆除装置包装后,请先认真阅读本说明书,务必按照说明书的规定进行安装、调试和操作。
2)保护器只能由专业人士进行安装。
3)对于因不遵守本手册的说明而引起的故障,厂家将不承担任何责任。
4)本说明书适用于AK-MC33系列马达保护控制器。
如有随机资料,请以随机资料为准。
5)为防止装置损坏,严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
6)请使用合格的测试仪器和设备对装置进行试验和检测。
7)装置在使用中应提供正确的额定电压,不能超过额定工作电压。
8)装置如出现异常或需维修,请及时与本公司服务热线联系。
9)本装置的初始操作密码是:1000。
