实验四 液压传动系统回路设计与组装实验

液压回路实验报告液压回路实验报告引言：液压回路是一种广泛应用于工业领域的控制系统，通过液体介质传递能量来实现机械设备的运动控制。

本次实验旨在通过搭建液压回路模型，研究其工作原理和性能特点，并对回路中的关键元件进行实验分析。

实验设备与方法：本次实验所使用的液压回路模型包括液压泵、液压缸、液压阀等关键元件。

实验过程中，我们首先安装并连接好各个元件，然后通过控制阀门的开闭来控制液压泵的工作以及液压缸的运动。

通过改变阀门的开启程度和泵的转速，我们可以观察到液压回路的不同工作状态，进而研究其性能特点。

实验结果与分析：在实验过程中，我们观察到了液压回路的几种典型工作状态，并对其进行了详细的分析。

1. 正常工作状态：当液压泵正常工作时，液压回路中的液体能够顺利地从泵中被抽出，并通过液压阀进入到液压缸中。

在这种状态下，液压缸能够顺利地实现运动控制，实现对机械设备的操作。

我们观察到，液压回路在正常工作状态下具有较高的工作效率和较稳定的运动性能。

2. 泵压过高状态：在实验过程中，当我们调整液压泵的转速过高时，泵的输出压力会超过液压回路的承受范围，导致回路中的元件发生破裂或泄漏。

这种状态下，液压回路的工作效果明显下降，甚至无法正常工作。

因此，在实际应用中，我们需要合理控制液压泵的转速，以确保液压回路的正常运行。

3. 阀门控制不当状态：液压回路中的阀门起到了控制液体流动方向和流量的重要作用。

在实验中，我们发现当阀门控制不当时，液压回路无法正常工作。

例如，当我们将阀门完全关闭时，液压泵无法将液体送入液压缸，导致液压缸无法运动。

而当阀门完全打开时，液压泵的输出流量过大，超过了液压回路的承受范围，同样会导致回路中的元件损坏。

因此，合理调节阀门的开闭程度对于液压回路的正常工作至关重要。

结论：通过本次实验，我们深入了解了液压回路的工作原理和性能特点。

液压回路作为一种广泛应用于工业领域的控制系统，具有工作效率高、运动平稳等优点。

然而，在实际应用中，我们需要注意合理控制液压泵的转速和阀门的开闭程度，以确保液压回路的正常工作。

液压回路设计与组装实验一、液压回路设计的基本原理液压回路是指通过液体作为传动介质来实现机械运动的系统，其基本原理是利用液体在密闭管路中传递压力和能量。

液压回路设计的基本原理包括：选择合适的工作介质、确定工作条件、设计系统结构和选择合适的元件。

二、液压回路设计流程1. 确定工作条件首先需要明确所需完成的工作任务，包括工作负载、运动速度、加速度等参数，以此来确定所需的油缸行程和推力大小，并根据推力大小来选择合适的泵和电机功率。

2. 设计系统结构根据所需完成的工作任务，设计出相应的系统结构。

主要包括：泵站、控制阀组、油缸组及其它辅助元件。

其中，泵站是整个系统中最重要的部分，它提供了所需的油流量和压力。

3. 选择合适元件在设计液压回路时需要选择合适的元件，包括泵、阀门、油缸等。

其中，泵是最重要的元件之一，其类型有很多种类可供选择；阀门则决定了液压回路的控制方式和工作效率；油缸则是实现工作任务的关键元件。

三、液压回路组装实验步骤1. 确定实验目的首先需要明确实验目的，以此来确定所需的元件和工具。

2. 准备工具和材料根据所需完成的实验任务，准备好所需的工具和材料。

主要包括：泵、阀门、油缸、管路、油箱等。

3. 组装泵站将泵与电机连接起来，并将其放置在油箱上方。

然后将进口管道与油箱连接，出口管道与控制阀组连接。

4. 组装控制阀组根据设计图纸将各个控制阀门组合起来，并将其与泵站相连。

5. 组装油缸组根据设计图纸将各个油缸组合起来，并连接到控制阀组上。

6. 连接管路根据设计图纸依次连接各个元件之间的管路，保证系统密封性良好。

7. 填充液体并试运行在完成液压回路组装后，需要填充液体并进行试运行。

在试运行过程中需要检查系统是否正常运行，并根据需要进行调整。

四、液压回路组装实验注意事项1. 在组装过程中需要遵循安全操作规程，注意防止液体泄漏和高压伤害。

2. 在选择元件时需要保证其质量可靠，以免影响实验结果。

3. 在组装过程中需要按照设计图纸进行操作，保证系统结构合理。

液压传动实验报告一、实验目的本次实验旨在研究液压传动的工作原理、特性和性能，并对液压传动系统进行实验验证，以提高对液压传动的认识和理解。

二、实验仪器和设备1. 液压传动系统实验装置：包括液压泵、液压缸、液压控制阀、液压储油箱等；2. 传感器：用于测量流量、压力等参数的传感器；3. 数据采集设备：用于采集并记录实验数据；4. 计算机：用于存储和分析实验数据。

三、实验原理及步骤1. 实验原理液压传动是利用液体的流动和压力传递动力的一种传动方式。

通过控制液压系统中流体的流动和压力，实现力的传递和控制。

2. 实验步骤本次实验主要包括以下几个步骤：a. 搭建液压传动系统：根据实验要求，搭建液压传动系统，包括液压泵、液压缸、液压控制阀等。

b. 进行系统检漏：确保液压传动系统的密封性和可靠性，排除系统中可能存在的漏油问题。

c. 测量液压传动系统参数：利用传感器对液压传动系统中的流量、压力等参数进行测量，并记录实验数据。

d. 进行系统性能测试：通过控制液压传动系统中的阀门和泵的工作状态，进行系统性能测试，如力的传递、速度的调节、动力输出等。

e. 分析实验数据：将实验过程中记录的数据进行整理和分析，探讨液压传动系统的特性和性能。

四、实验结果与分析通过实验过程获得的数据可以计算液压传动系统的工作效率、力的传递比例以及系统的响应时间等指标，并与理论值进行比较和分析，从而评估和改进液压传动系统的性能。

五、实验总结本次实验通过实际操作和数据测量，对液压传动系统的工作原理和性能有了更加深入的理解。

同时也发现了液压传动系统中存在的问题和不足之处，并提出了相应的改进建议，以期进一步提高液压传动系统的效率和可靠性。

六、参考文献[1] XX. 液压传动系统原理与设计[M]. 北京：机械工业出版社，20XX.[2] XX. 液压与气动技术[M]. 北京：高等教育出版社，20XX.七、致谢在此，特别感谢实验设备的提供和实验指导老师的辛勤工作，使本次实验得以圆满完成。

液压与气压传动—— 节流调速回路的装调 实验报告 一、实验目的
通过对三种节流调速回路的组装和观察，加深对节流调速回路工作原理的理解，能对三种不同节流调速回路——进油路节流调速回路、回油路节流调速回路、旁油路节流调速回路进行性能比较与分析。

二、实验内容（主要对元件或系统的描述）
（1）正确选取液压元件；
（2）准确进行元件的连接、回路的组建；
（3）掌握节流调速回路的工作原理；
（4）能够对三种节流调速回路的性能进行比较和分析。

三、主要实验步骤（认识性实验略）
（1）组装节流调速回路；
（2）全部打开溢流阀；
（3）旋紧节流阀；
（4）启动液压泵，调节溢流阀的手柄到一定位置，两个电磁换向阀交替通断电，观察液压缸的往返运动速度；
（4）节流阀调到一定位置（大、中、小），两个电磁换向阀交替通电，观察液压缸的往返速度的变化。

姓 名： 学 号： 得 分：
教师签名：
四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）
液压基本回路是为了实现特定的功能而把某些液压元件和管道按一定的方式组合起来的油路结构。

在实验报告中简述液压基本回路——节流调速回路安装调试的步骤及注意事项。

观察并分析液压传动系统的组成实验报告液压传动系统是利用液体作为能量传递媒介的一种传动方式。

它具有传递效率高、传动力矩大、反应灵敏等优点，广泛应用于工程机械、航空航天和工业生产等领域。

下面是对液压传动系统的组成进行观察和分析的实验报告。

实验目的：1.了解液压传动系统的组成和工作原理；2.观察不同组件的工作状态和相互作用；3.掌握液压传动系统的调试方法和故障排除技巧。

实验原理：液压传动系统主要由液压泵、液压执行器、液压缸、液压阀等组件组成。

其中，液压泵负责将液体压力能源转化为机械能，液压执行器将压力能转化为位移或力，液压阀用于控制液路的开关和流量等。

实验步骤：1.搭建液压传动系统实验装置；2.首先观察液压泵的工作情况，注意观察泵的转速、压力和流量等参数。

通过观察发现，液压泵的转速越高，液压系统的输出效果越好；3.接下来观察液压执行器的工作情况，注意其位移和力等参数的变化。

液压执行器可以将液压能转化为机械能，实现工作机构的运动；4.最后观察液压阀的工作情况，注意该组件在控制液路的开闭和流量调节方面的作用。

液压阀可以根据控制信号的变化，实现多种工作方式和动作序列。

实验结果：通过观察和记录实验数据，我们可以发现液压传动系统的各个组件之间相互配合，完成了液压能的传递和转化。

在液压泵的作用下，液体被加压并输送到液压执行器，然后通过液压执行器的工作，实现了工作机构的运动。

液压阀则起到控制和调节作用，通过改变液压系统的工作状态，实现不同的功能和动作。

实验总结：液压传动系统具有传递效率高、传动力矩大、反应灵敏等优点，可以广泛应用于各个领域。

在实际应用中，我们需要根据具体的工作条件和要求，选择合适的液压泵、液压执行器和液压阀等组件，搭建出稳定可靠的液压传动系统。

实验过程中，我们需要注意观察各个组件的工作状态和相互作用，及时发现和解决问题，确保液压传动系统的正常运行。

总之，通过本次实验，我们对液压传动系统的组成和工作原理有了更深入的了解，同时也掌握了液压传动系统的调试方法和故障排除技巧。

液压传动实验报告 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】液压传动实验报告实验课程：液压传动学生姓名：学号：专业班级：实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解。

并能对液压泵的加工及装配工艺有一个初步的认识。

二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。

四、思考题实验报告作业1．齿轮泵为什么不能输出高压油首先要明白一个原理：压力取决于负载，再次判断你的系统:1.系统空负载2.溢流阀卡死而不能加载3.泵内泄过大，建立不起压力。

齿轮泵由于泄露较大（主要是齿轮泵端面密封长度变短，端面泄露约占齿轮总泄露的75%-80%）同时因存在径向不平衡力，所以一般齿轮泵压力不易提高。

2．叶片泵与齿轮泵相比，有何特点叶片泵本身的缺点就是吸油不良好，没有齿轮泵吸油性好。

但是叶片泵压力要比齿轮泵要高，还有比齿轮泵输出的油液平稳，脉动小。

叶片泵对油的要求也要比齿轮泵要高，一般进口的泵都是用机油的。

齿轮泵、叶片泵、最大的区别是结构特点不一样。

齿轮泵的优点结构简单，维护方便，使用寿命长，相对于其余两种泵抗污染能力强。

叶片泵的优点结构紧凑，运动平稳，流量均匀，噪音小。

齿轮泵一般应用于工作条件较恶劣的工程机械、矿山机械、起重运输机械、建筑机械、石油机械、农业机械以及其它压力加工设备中。

叶片泵一本应用于机床设备比较广泛。

实验二液压阀拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压阀的拆装可加深对阀结构及工作原理的了解。

并能对液压阀的加工及装配工艺有一个初步的认识。

二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压阀中的作用，了解各种液压阀的工作原理，按一定的步骤装配各类液压阀。

液压传动实验报告液压传动实验报告液压传动实验报告液压传动实验报告班级：姓名：学号：机械0805何天金20xx04000805液压传动实验报告基本液压回路演示实验一、实验目的：本实验主要介绍四种基本液压回路，包括：调压及卸荷回路、减压回路、顺序动作回路和差动快速回路。

要求通过实验了解基本回路在在液压系统中主要起到的一些辅助作用，掌握各种基本回路的构成和特定功能。

二、实验仪器国产液压实验台三、实验内容（一）调压及卸荷回路1、液压原理图：如图1所示。

回路组成元件：定量泵1、溢流阀5、三位四通换向阀22、远程控制阀9。

2、回路功能及实验步骤（1）回路功能：调压及卸荷可以完成调压、卸荷及远程调压功能；（2）实验步骤：①回路采用带远程控制器Y1型溢流阀，用以完成调整系统压力（泵出口压力）的作用，在系统压力大于调压压力时，溢流阀可起到卸荷保护作用。

②当换向阀22的1ZT通电时，溢流阀5的远程控制接通远程控制阀9后，系统压力P1可由远程控制阀9调节；③换向阀22在中位时，1ZT、2ZT都断电，溢流阀5控制P1压力；④切换转换开关后，2ZT通电，控制油口接油箱，溢流阀5动作，泵在零压下卸荷。

3、实验目的及要点问题（1）实验目的：了解调压、远程控制、卸荷回路的组成及各元件在系统中的作用，在实验中观察调压及卸荷回路如何实现调压、远程调压和卸荷功能。

（2）要点问题：①当远程控制口接通调压阀9时，系统的最大压力取决于哪个阀？取决于调压阀91 液压传动实验报告阀9的调节范围为什么小于阀5的调定压力？只有这样才能使系统的调定压力由调压阀9决定②当远程控制阀接通时，油液如何回到油箱？油液通过调压阀9流回油箱卸荷时又是什么情况？卸荷时2ZT得电，油液通过右位直接流回油箱③这路调压回路有什么优点？可以通过调压阀9远程控制（二）调压回路1、液压原理图：如图2所示。

回路组成元件包括：定量泵1、溢流阀3、单向阀6、单向阀13、三位四通换向阀20、三位四通换向阀21、节流阀10、减压阀12、开停阀16、顺序阀14、液压缸27。

液压回路实验报告一、引言液压技术是一种通过液体传递动力的工程技术，广泛应用于机械、航空、冶金、机床等领域。

液压回路是液压系统的核心部分，通过泵、阀门和管道等组件构建起来。

本次实验旨在通过对液压回路进行实际操作和观察，深入了解液压传动的原理、工作方式以及实际应用过程中可能遇到的问题。

二、实验目的1. 学习液压回路的组成和工作原理；2. 掌握液压元件的使用方法；3. 观察和记录液压回路实际工作过程中的现象和性能指标；4. 总结实验结果，提出改进意见。

三、实验原理液压回路由液压泵、油箱、执行元件、控制元件和管路组成。

在实验中，我们使用了单向阀、双向阀、换向阀、溢流阀等常见的液压元件。

液压泵通过吸入和压力行程，使压力油流经管路，传递给执行元件产生工作。

而通过控制元件的调节，可以实现回路的开关、方向控制等功能。

四、实验过程1. 实验准备在实验开始前，我们首先检查了实验设备和器材的完好性，并确认了实验规程和操作步骤。

由于液压系统工作时产生的压力较大，为了保证实验安全，我们穿戴了防护手套和眼镜。

2. 回路组装按照实验要求，我们选择了适当的液压元件，通过螺纹连接和密封垫片的定位，组装出了一个完整的液压回路。

在这个过程中，我们需要特别注意管路的径向和角度，以确保油液的流动畅通和密封性能。

3. 实验操作接下来，我们正式开始液压回路的实验操作。

首先，我们将电机启动，开启液压泵，观察油液在回路中的流动情况。

然后，我们逐一调节控制元件，观察油液流向的变化，并在实验记录表中记录相关数据。

同时，我们还注意观察回路中其他元件的工作状态，例如执行元件行程的变化、压力指示器的显示等。

4. 实验记录根据实验操作和观察的结果，我们详细记录了实验数据和现象。

并通过对比不同控制元件的调节效果，分析了液压回路的工作特性。

在记录过程中，我们还发现了一些可能存在的问题，并对其进行了解释和初步的改进设想。

五、实验结果与讨论在实验中，我们观察到了液压回路在不同操作模式下的工作特点。

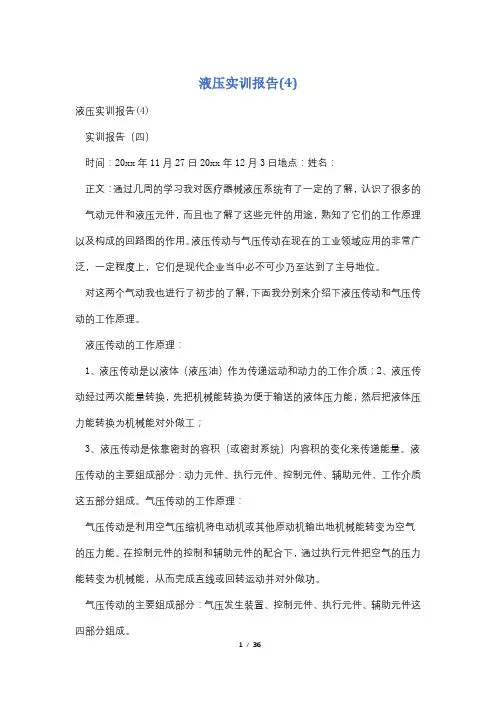

液压实训报告(4)液压实训报告(4)实训报告（四）时间：20xx年11月27日20xx年12月3日地点：姓名：正文：通过几周的学习我对医疗器械液压系统有了一定的了解，认识了很多的气动元件和液压元件，而且也了解了这些元件的用途，熟知了它们的工作原理以及构成的回路图的作用。

液压传动与气压传动在现在的工业领域应用的非常广泛，一定程度上，它们是现代企业当中必不可少乃至达到了主导地位。

对这两个气动我也进行了初步的了解，下面我分别来介绍下液压传动和气压传动的工作原理。

液压传动的工作原理：1、液压传动是以液体（液压油）作为传递运动和动力的工作介质；2、液压传动经过两次能量转换，先把机械能转换为便于输送的液体压力能，然后把液体压力能转换为机械能对外做工；3、液压传动是依靠密封的容积（或密封系统）内容积的变化来传递能量。

液压传动的主要组成部分：动力元件、执行元件、控制元件、辅助元件、工作介质这五部分组成。

气压传动的工作原理：气压传动是利用空气压缩机将电动机或其他原动机输出地机械能转变为空气的压力能。

在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外做功。

气压传动的主要组成部分：气压发生装置、控制元件、执行元件、辅助元件这四部分组成。

液压传动和气压传动一样，都是利用流体为工作介质来实现传动的，液压传动和气压传动在基本原理、系统组成元件结构及图形符号等方面都有很多相似指出。

以上是液压传动和气压传动的工作原理以及组成部分，下面我分别来介绍下液压传动和气压传动的优点与缺点。

液压传动的优点：1、液压传动系统的工作平稳、反应快、冲击小，能实现频繁启动和换向。

液压传动装置做回转运动时的换向频率可达每分钟500次，做往复直线运动时的换向频率可达每分钟400~1000次。

2、采用液压传动易于实现过载保护。

当系统超负荷时，液体可经溢流阀流回油箱。

由于采用液体作为工作介质，系统能自行润滑，因此，该系统的寿命较长。

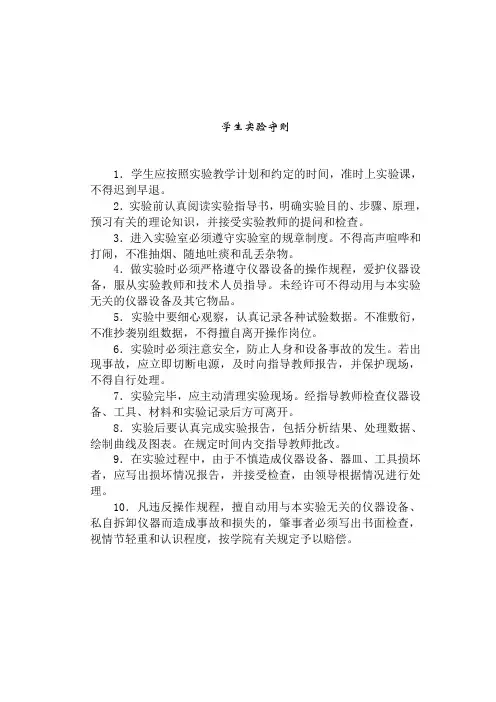

学生实验守则1．学生应按照实验教学计划和约定的时间，准时上实验课，不得迟到早退。

2．实验前认真阅读实验指导书，明确实验目的、步骤、原理，预习有关的理论知识，并接受实验教师的提问和检查。

3．进入实验室必须遵守实验室的规章制度。

不得高声喧哗和打闹，不准抽烟、随地吐痰和乱丢杂物。

4．做实验时必须严格遵守仪器设备的操作规程，爱护仪器设备，服从实验教师和技术人员指导。

未经许可不得动用与本实验无关的仪器设备及其它物品。

5．实验中要细心观察，认真记录各种试验数据。

不准敷衍，不准抄袭别组数据，不得擅自离开操作岗位。

6．实验时必须注意安全，防止人身和设备事故的发生。

若出现事故，应立即切断电源，及时向指导教师报告，并保护现场，不得自行处理。

7．实验完毕，应主动清理实验现场。

经指导教师检查仪器设备、工具、材料和实验记录后方可离开。

8．实验后要认真完成实验报告，包括分析结果、处理数据、绘制曲线及图表。

在规定时间内交指导教师批改。

9．在实验过程中，由于不慎造成仪器设备、器皿、工具损坏者，应写出损坏情况报告，并接受检查，由领导根据情况进行处理。

10．凡违反操作规程，擅自动用与本实验无关的仪器设备、私自拆卸仪器而造成事故和损失的，肇事者必须写出书面检查，视情节轻重和认识程度，按学院有关规定予以赔偿。

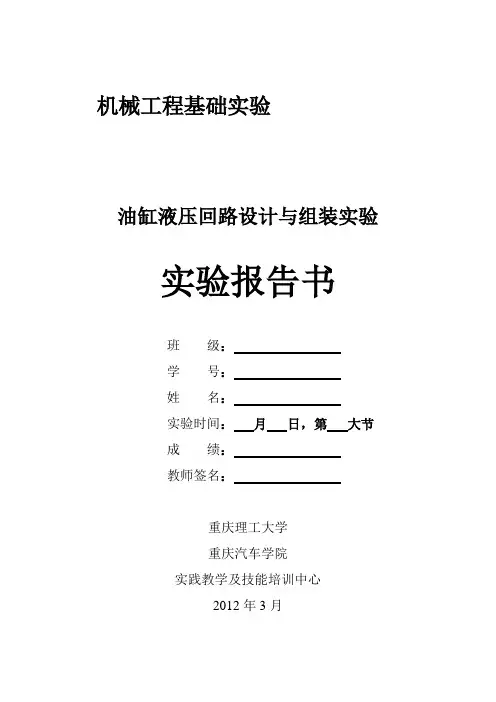

油缸液压回路设计与组装实验实验指导书说明1.同学可以登录学校的“实验选课系统”（从学校首页登陆：或从数字校园登录），自己进行实验项目的选择。

希望同学们能在每个实验项目开放的时间内尽早进行实验预约（预约时间必须比实验上课时间提前3天），因为学生数量比较多，如果某实验项目开放的时间内同学未能进行实验预约，则错过该实验项目的实验机会，补做就要在该实验项目下一次开放时进行。

2.在学期末因无法完成规定的实验项目个数，该门课程就必须重修。

3.如有什么问题，同学可以拨打电话62563127联系李鑫老师。

油缸液压回路设计与组装实验一．实验目的为了提高综合运用各科知识的能力，结合机电传动控制，液压传动与气压传动课程所学的内容，通过对组合机床动力滑台液压系统的分析，结合现有的液压元件，设计出能实现机床的一个典型运动轨迹的运动方案。
