攀枝花学院学生课程设计说明书题目：液压传动课程设计——小型液压机液压系统设计学生姓名：学号：所在院系：机电工程学院专业：机械设计制造及其自动化班级：指导教师：职称：攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。
摘要液压机是一种用静压来加工金属、塑料、橡胶、粉末制品的机械，在许多工业部门得到了广泛的应用。
液压传动系统的设计在现代机械的设计工作中占有重要的地位。
液体传动是以液体为工作介质进行能量传递和控制的一种传动系统。
本文利用液压传动的基本原理，拟定出合理的液压传动系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格。
确保其实现快速下行、慢速加压、保压、快速回程、停止的工作循环。
关键词：液压机、课程设计、液压传动系统设计AbstractHydraulic machine is a kind of static pressure to the processing of metal, plastic, rubber, the powder product of machinery, in many industrial department a wide range of applications. The design of the hydraulic drive system in modern mechanical design work occupies an important position. Transmission fluid is the liquid medium for the work carried out energy transfer and control of a transmission system.This paper using hydraulic transmission to the basic principle of drawing up a reasonable hydraulic system map ,and then after necessary calculation to determine the liquid pressure system parameters , Then according to the parameters to choose hydraulic components specification. To ensure the realization of the fast down, slow pressure, pressure maintaining, rapid return, stop work cycle.Key words:hydraulic machine, course design, hydraulic transmission system design.目录摘要 (I)Abstract (II)1 任务分析 (1)1.1技术要求 (1)1.2任务分析 (1)2 方案的确定 (2)2.1运动情况分析 (2)3 工况分析 (3)3.1工作负载 (3)3.2 摩擦负载 (3)3.3 惯性负载 (3)3.4 自重 (3)3.5 液压缸在各工作阶段的负载值 (3)4 负载图和速度图 (5)5 液压缸主要参数的确定 (6)5.1 液压缸主要尺寸的确定 (6)5.2 计算在各工作阶段液压缸所需的流量 (6)6 液压系统图 (9)6.1 液压系统图分析 (9)6.2 液压系统原理图 (9)7 液压元件的选择 (11)7.1液压泵的选择 (11)7.2 阀类元件及辅助元件 (11)7.3油箱的容积计算 (12)8 液压系统性能的运算 (13)8.1 压力损失和调定压力的确定 (13)8.2 油液温升的计算 (14)8.3 散热量的计算 (15)结论 (17)参考文献 (18)1 任务分析1.1技术要求设计一台小型液压压力机的液压系统，要求实现快速空程下行—慢速加压—保压—快速回程—停止的工作循环，快速往返速度为V=5.6 m/min，加压速度1V=70mm/min,其往复运动和加速（减速）时间t=0.02s，压制力为320000N，运2动部件总重为40000N,工作行程400mm,（快进380mm，工进20mm）,静摩擦系数fs=0.2，动摩擦系数fd=0.1油缸垂直安装，设计该压力机的液压系统传动。
液压传动系统设计计算例题1. 引言液压传动系统是一种常用的能量传递和控制系统，广泛应用于工程机械、航空航天、冶金、石油化工等领域。
本文将通过一个设计计算例题，介绍液压传动系统的设计过程和计算方法。
2. 设计要求设计一个液压传动系统，满足以下要求：•最大输出功率为100kW•最大工作压力为10MPa•最大转速为1500rpm•传动比为5:13. 功率计算根据设计要求，最大输出功率为100kW，转速为1500rpm，可以通过以下公式计算液压机的排量：功率（kW）= 排量（cm^3/rev） × 转速（rpm） × 压力（MPa） × 10^-6由于传动比为5:1，液压泵的排量为液压马达的5倍，因此液压泵的排量为：排量（cm^3/rev） = 功率（kW） / (转速（rpm） × 压力（MPa） × 10^-6 × 5)= 100 / (1500 × 10 × 10^-6 × 5)= 0.133 cm^3/rev4. 泵和马达的选择根据计算结果，液压泵的排量为0.133 cm^3/rev。
在实际中，可以选择一个接近或等于该排量的标准泵来满足需求。
假设我们选择了一台0.15 cm^3/rev的液压泵。
由于传动比为5:1，液压马达的排量为液压泵的1/5，因此液压马达的排量为：排量（cm^3/rev） = 液压泵排量 / 5= 0.15 / 5= 0.03 cm^3/rev同样地，我们可以选择一个接近或等于该排量的标准马达。
5. 油液流量计算油液流量可以通过以下公式计算：流量（L/min） = 排量（cm^3/rev） × 转速（rpm） / 1000液压泵的流量为：流量（L/min） = 0.15 × 1500 / 1000= 0.225 L/min液压马达的流量为：流量（L/min） = 0.03 × 1500 / 1000= 0.045 L/min6. 液压系统元件选择在设计液压传动系统时，除了液压泵和液压马达，还需要选择其他的液压元件，如油箱、油管、阀门等。
目录0.摘要 (1)1.设计要求 (2)2.负载与运动分析 (2)2.1负载分析 (2)2.2快进、工进和快退时间 (3)2.3液压缸F-t图与v-t图 (3)3.确定液压系统主要参数 (4)3.1初选液压缸工作压力 (4)3.2计算液压缸主要尺寸 (4)3.3绘制液压缸工况图 (5)4.拟定液压系统的工作原理图 (7)4.1拟定液压系统原理图 (7)4.2原理图分析 (8)5.计算和选择液压件 (8)5.1液压泵及其驱动电动机 (8)5.2阀类元件及辅助元件的选 (10)6.液压系统的性能验算 (10)6.1系统压力损失验算 (10)6.2系统发热与温升验算 (11)7.课设总结 (12)0．摘要液压传动技术是机械设备中发展最快的技术之一，特别是近年来与微电子、计算技术结合，使液压技术进入了一个新的发展阶段，机、电、液、气一体是当今机械设备的发展方向。
在数控加工的机械设备中已经广泛引用液压技术。
作为机械制造专业的学生初步学会液压系统的设计，熟悉分析液压系统的工作原理的方法，掌握液压元件的作用与选型是十分必要的。
液压传动在国民经济的各个部门都得到了广泛的应用，但是各部门采用液压传动的出发点不尽相同：例如，工程机械、压力机械采用液压传动的主要原因是取其结构简单、输出力大；航空工业采用液压传动的主要原因取其重量轻、体积小；机床上采用液压传动的主要原因则是取其在工作过程中能无级变速，易于实现自动化，能实现换向频繁的往复运动等优点。
关键词：钻孔组合机床卧式动力滑台液压系统1.设计要求设计一台卧式钻孔组合机床的液压系统，要求完成如下工作循环式：快进→工进→快退→停止。
机床的切削力为25000N ，工作部件的重量为9800N ，快进与快退速度均为7m/min ，工进速度为0.05m/min ，快进行程为150mm ，工进行程40mm ，加速、减速时间要求不大于0.2s ，动力平台采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1 。
【液压传动课程设计说明书设计题目：半自动液压专用铣床液压系统[工程技术系机械设计制造及其自动化4班。
设计者指导教师2016 年 12 月 1 日摘要、液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。
现以半自动液压专用铣床液压系统为例，介绍液压系统的设计计算方法。
设计一台多用途大台面液压机液压系统，适用于可塑材料的压制工艺，如冲压、弯曲翻边、落板拉伸等。
要求该机的控制方式：用按钮集中控制，可实现调整，手动和半自动，自动控制。
要求该机的工作压力、压制速度、空载快速下行和减速的行程范围均可根据工艺要求进行调整。
主缸工作循环为：快降、工作行程、保压、回程、空悬。
顶出缸工作循环为：顶出、顶出回程（或浮动压边）。
关键字：液压; 快进; 工进; 快退{前言本课程是机械设计制造及其自动化专业的主要专业基础课和必修课，是在完成《液压与气压传动》课程理论教学以后所进行的重要实践教学环节。
本课程的学习目的在于使学生综合运用《液压与气压传动》课程及其它先修课程的理论知识和生产实际知识，进行液压传动的设计实践，使理论知识和生产实际知识紧密结合起来，从而使这些知识得到进一步的巩固、加深和扩展。
通过设计实际训练，为后续专业课的学习、毕业设计及解决工程问题打下良好的基础。
,(1) 液压传动课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。
在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。
(2) 液压传动课程设计应在教师指导下独立完成。
教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查，学生必须发挥主观能动性，积极思考问题，而不应被动地依赖教师查资料、给数据、定方案。
(3) 设计中要正确处理参考已有资料与创新的关系。
任何设计都不能凭空想象出来，利用已有资料可以避免许多重复工作，加快设计进程，同时也是提高设计质量的保证。

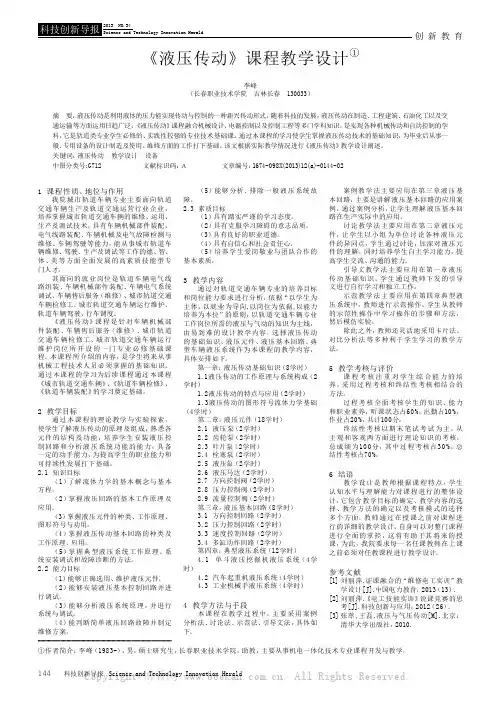

创新教育科技创新导报 Science and Technology Innovation Herald1441 课程性质、地位与作用我院城市轨道车辆专业主要面向轨道交通车辆生产及轨道交通运营行业企业，培养掌握城市轨道交通车辆的维修、运用、生产及调试技术，具有车辆机械部件装配，电气线路装配、车辆机械及电气故障检测与维修、车辆驾驶等能力，能从事城市轨道车辆维修、驾驶、生产及调试等工作的德、智、体、美等方面全面发展的高素质技能型专门人才。
其面向的就业岗位是轨道车辆电气线路组装、车辆机械部件装配、车辆电气系统调试、车辆售后服务（维修）、城市轨道交通车辆检修工、城市轨道交通车辆运行维护、轨道车辆驾驶、行车调度。
《液压传动》课程是针对车辆机械部件装配、车辆售后服务（维修）、城市轨道交通车辆检修工、城市轨道交通车辆运行维护岗位所开设的一门专业必修基础课程。
本课程所介绍的内容，是学生将来从事机械工程技术人员必须掌握的基础知识。
通过本课程的学习为后续课程通过本课程《城市轨道交通车辆》、《轨道车辆检修》、《轨道车辆装配》的学习奠定基础。
2 教学目标通过本课程的理论教学与实验探索，使学生了解液压传动的原理及组成，熟悉各元件的结构及功能，培养学生安装液压控制回路和分析液压系统功能的能力，具备一定的动手能力，为提高学生的职业能力和可持续性发展打下基础。
2.1 知识目标（1）了解流体力学的基本概念与基本方程。
（2）掌握液压回路的基本工作原理及应用。
（3）掌握液压元件的种类、工作原理、图形符号与功用。
（4）掌握液压传动基本回路的种类及工作原理、应用。
（5）掌握典型液压系统工作原理、系统安装调试和故障诊断的方法。
2.2 能力目标（1）能够正确选用、维护液压元件。
（2）能够安装液压基本控制回路并进行调试。
（3）能够分析液压系统原理，并进行系统与调试。
（4）能判断简单液压回路故障并制定维修方案。
（5）能够分析、排除一般液压系统故障。
摘要及关键词【摘要】《液压传动与控制》课程设计是机械设计制造及其自动化专业学生在学完《流体力学与液压传动》课程之后进行的一个重要的实践性教学环节。
液压系统一般由动力部分、执行部分、控制部分及辅件部分四部分组成，其最大特点就是元件单位重量传递的功率大、布局灵活，易实现远距离操作和自动控制，自润滑性好。
能够实现系统的过载保护与保压，动作迅速，可实现无级调节，被广泛应用于自动化设备上。
学生设计的全自动方便面压制机可以自动完成方便面的压制过程，即方便又实惠。
【关键词】油缸油泵系统图阀全自动方便面压制机《流体力学与液压传动》课程设计任务书图3-2 型号表示方法液压系统原理图如下图3-3，系统图中有一个齿轮泵，提供动力；一个滤油器；一个压力表，测量油路总压力；两个三位四通电磁换向阀，实现停、通及换向供油；一个二位三通电磁换向阀，实现快进；五个单向阀；四个溢流阀，溢流阀4起溢流阀的作用，保证油泵和回铁1Y A通电，液压缸15活塞上升，到达顶端时，油路继续供油，压力达到压力继电器11的调整值时发信，使电磁铁1Y A断电，3YA通电，液压缸16活塞右行，当到达最右端时，油路压力达到压力继电器13的调整值时发信，使电磁铁3YA断电，4Y A通电，液压缸16活塞左行，当到达最设计体会课程设计是培养学生综合运用所学知识，发现、提出、分析和解决实际问题，锻炼实践能力的重要环节，是对学生实际工作能力的具体训练和考察过程。
回顾起此次课程设计，我感慨颇多。
在整整两个星期的日子里，可以说得是苦多于甜，但是总体来讲，效果还是很好的，不仅巩固了以前所学的知识，还学到了很多在书本上无法学到的知识。
整个设计过程不能说是困难重重，难免会遇到过各种各样的问题，和前两次课程设计相比，力不从心的感觉不再那么强烈，但在设计的过程中还是发现了自己许多不足之处，使自己认识到对以前所学知识理解得不够深刻，掌握得不够牢固，比如说液压元件好多细节没有掌握，以致于错用，对溢流阀的危害没有很深了解，以致于系统图上用了太多的溢流阀，增大了沿程阻力损失，还有原系统图设计过于复杂，在老师的指导下，获得了很大的进步。
驻马店职业技术学院机电工程系液压传动课程设计设计题目：专用铣床的液压系统设计学生姓名：田瑞娟唐能胜张鹏学号：专业：机电一体化机电三班指导教师：晁红芬2012年6月引言一、设计题目及工况分析1运动参数分析2动力参数分析3液压缸在各阶段的负载及工况图二、计算液压缸尺寸和所需流量1、工作压力的确定2计算液压缸尺寸3、确定液压缸所需的流量三、确定液压系统方案，拟定液压原理图1、确定执行元件的类型2、换向阀确定3、调速方式的选择4、快进转工进的控制方式的选择5、终点转换控制方式的选择6、实现快速运动的供油部分设计四、液压系统工作原理五、液压泵的选择1、计算泵的压力2、计算泵的流量设计题目要求设计一台专用铣床的液压系统。
已知最大切削阻力9×10³N，切削过程要求实现“快进→工进→快退→原位停止”的自动循环。
采用液压缸驱动，工作台的快进速度为⒋5m／min，快进速度与快退速度相等。
进给速度范围为60~1000mm／min，要求无极调速，最大有效行程为400mm，工作台往复运动的加速﹑减速时间为0.5s，工作台自重为3×10³N，工作及夹具最大重量为10³N，采用平导轨，工作行程为200mm。
一工况分析1、运动参数分析动作循环图动作循环图速度循环图2、动力参数分析工作台的快进速度为4。
5m/s，工作进给速度范围为60~1000mm/min，要求无级调速，工作台往复的加速、减速时间为0。
05s，快退速度与快进速度相等。
(1)计算各阶段的负载启动和加速阶段的负载F qF q=Fj+F g+F mF1——静摩擦阻力Fg——惯性阻力Fm ——密封产生的阻力。
按经验可取Fm=0.1F qF q =F j +F g +F m =0.2×4000+ma+0.1F q =800+05.081.9605.44000⨯⨯⨯+0.1F qF q =956.85N快速阶段的负载F kj F kj =F dm +F m F dm ——动摩擦阻力F m ——密封阻力，取F m =0.1F dm F kj =F dm +F m =0.1×4000+0.1F kj F kj =444.44N 减速阶段F js F js =F dm +F m -F gF m ——密封阻力，取F m =0.1F jsF js =F dm +F m -F g =400+0.1F js -4000⨯5.081.960101000-5.43-⨯⨯⨯F js ＝391.59N④工进阶段F gjF gj =F dm +F qx +F m F qx ——切削力F gj =F dm +F qx +F m =0.1×4000+9000+0.1F gj F gj ＝10444.44N⑤制动F zdF zd =F m +F dm -F g =0.1×4000＋0.1F zd －5.018.96010100040003-⨯⨯⨯⨯F zd =429.34N⑥反向启动F fgdF fgd =F m +F jm +F g ＝0.2×4000+0.1F fgd －5.018.96010100040003-⨯⨯⨯⨯F fgd =956.85N⑦快速上升F ktF kt =F m +F dm =0.1F kt +400 F kt =444.44N⑧反向制动F fzd =F m +F dm -F g =0.1F fzd +400-5.018.9605.44000⨯⨯⨯F fzd =376.49N3液压缸在各阶段的负载（2）绘制工况图（3）绘制工况图工况图二、计算液压缸尺寸和所需流量1、工作压力的确定工作压力可根据最大负载来确定，最大负载为10444.44N现按表1有关要求，取工作压力P=2.5MPa表1负载F/kN<55~1010~2020~3030~50＞50工作压力0.8~1 1.5~2 2.5~33~44~5≥5~7p/MPa12、计算液压缸尺寸1）液压缸的有效面积A11A =ηP F =2646419.0105.244.10444mm ≈⨯⨯ 液压缸内径D D=mm 89.7614.346414A 41=⨯=π根据第4章有关要求取标准值D=80mm （表格如下）液压缸内径尺寸系列 mm（2）活塞杆直径要求快进与快退的速度相等，故用差动连接的方式。
液压传动课程设计设计---液压专用铣床的液压系统目前，液压技术广泛应用于生产高精度的金属组件，如汽车零件、机械工程零部件等。
液压专用铣床是液压系统的重要组成部分，能够实现传动驱动和控制。
本文旨在设计一种用于液压铣床的液压系统。
一、系统结构液压系统包括液压泵、液压调节器、启动装置、液压马达、液压电磁换向阀、油路调节装置、减压器、负荷检测系统等（图1）。
液压泵、液压调节器和启动装置组成液压源，提供泵腔内的高压油。
液压马达采用无丝螺母的逆止马达，可提供良好的控制和机械参数。
液压电磁换向阀用来控制马达的转轴力矩，改变其偏差方向，便于高效操作。
油路调节装置用于控制油路，可以连接到多个液压系统组件，并可以根据需要添加和减少油路组件，实现油路自动控制。
减压器的功能是将泵腔内的高压油转换为中高压，并通过控制阀门精确控制压力。
最后，负荷检测系统用于实时检测液压铣床的负荷，以保证减压器的工作和液压马达的正常运行。
图1 液压铣床液压系统结构二、系统运行原理1、液压泵工作原理液压泵作为流体液压系统的源头，负责将电能变换成液压能量。
运转过程中，它将泵腔内的液体空化，通过活塞的往复运动以及叶片的旋转将低压液体输送至泵腔内，释放对应的流体能量，形成高压油流，从而起到推动作用。
液压调节器是液压系统的重要组件，主要实现液压系统的振动消除和液压换向，使液压装置能够快速、精准响应信号，从而实现高精度操作。
液压调节器由精密制成的磁性控制阀和密封件组成，能够有效控制液压压力和方向，从而保证液压马达的精准操作。
液压马达是液压传动系统中的主要组件，它将液压能量转换成机械能量，支持传动装置实现高精度操作。
液压马达采用石墨制成的活塞和活塞杆及液压密封件，可以实现调节马达的旋转，同时支撑机械装置的操作。
液压系统设计计算举例液压系统设计计算是液压传动课程设计的主要内容,包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。
现以一台卧式单面多轴钻孔组合机床动力滑台液压系统为例，介绍液压系统的设计计算方法。
1设计要求及工况分析1。
1设计要求要求设计的动力滑台实现的工作循环是：快进工进快退停止。
主要性能参数与性能要求如下：切削阻力F L=30468N；运动部件所受重力G=9800N；快进、快退速度υ1=υ3=0.1m/s，工进速度υ2=0.88×10—3m/s；快进行程L1=100mm，工进行程L2=50mm；往复运动的加速时间Δt=0.2s;动力滑台采用平导轨,静摩擦系数μs=0.2，动摩擦系数μd=0.1。
液压系统执行元件选为液压缸。
1.2负载与运动分析（1）工作负载工作负载即为切削阻力F L =30468N 。
(2)摩擦负载摩擦负载即为导轨的摩擦阻力：静摩擦阻力N 196098002.0s fs =⨯==G F μ动摩擦阻力N 98098001.0d fd =⨯==G F μ(3)惯性负载N 500N 2.01.08.99800i =⨯=∆∆=t g G F υ(4）运动时间快进s1s 1.0101003111=⨯==-υL t工进s 8.56s 1088.0105033222=⨯⨯==--υL t快退s5.1s 1.010)50100(33213=⨯+=+=-υL L t设液压缸的机械效率ηcm =0。
9,得出液压缸在各工作阶段的负载和推力,如表1所列。
表1液压缸各阶段的负载和推力启动加速快进工进反向启动加速快退fsFF=ifdFFF+=fdFF=LfdFFF+=fsFF=ifdFFF+=fdFF=19601480980314481960148098021801650109034942218016501090根据液压缸在上述各阶段内的负载和运动时间,即可绘制出负载循环图F—t和速度循环图υ-t，如图1所示。
2确定液压系统主要参数2.1初选液压缸工作压力所设计的动力滑台在工进时负载最大，在其它工况负载都不太高,参考表2和表3，初选液压缸的工作压力p1=4MPa.2。
2计算液压缸主要尺寸鉴于动力滑台快进和快退速度相等,这里的液压缸可选用单活塞杆式差动液压缸(A1=2A2），快进时液压缸差动连接。
工进时为防止孔钻通时负载突然消失发生前冲现象，液压缸的回油腔应有背压，参考表4选此背压为p2=0。
6MPa。
表2按负载选择工作压力负载/KN <5 5~10 10～20 20～30 30~50 >50工作压力/MPa 〈0.8～11。
5～2 2.5~3 3～4 4～5 ≥5 表3各种机械常用的系统工作压力机械类型机床农业机械小型工程机械建筑机械液压凿岩机液压机大中型挖掘机重型机械起重运输机械磨床组合机床龙门刨床拉床图1 F-t与υ-t图表4执行元件背压力表5按工作压力选取d/D表6按速比要求确定d/D注：1—无杆腔进油时活塞运动速度;υ2—有杆腔进油时活塞运动速度.由式得242621cm 1m 1094m 10)26.04(9.031448)2(-⨯=⨯-⨯=-=p p FA η则活塞直径mm109m 109.0m 10944441==⨯⨯==-ππA D参考表5及表6，得d ≈0。
71D =77mm ，圆整后取标准数值得D =110mm ，d =80mm 。
由此求得液压缸两腔的实际有效面积为242221m 1095m 411.04-⨯=⨯==ππD A 24222222m 107.44m )8.011.0(4)(4-⨯=-⨯=-=ππd D A根据计算出的液压缸的尺寸，可估算出液压缸在工作循环中各阶段的压力、流量和功率,如表7所列，由此绘制的液压缸工况图如图2所示。
表7液压缸在各阶段的压力、流量和功率值cm 2211ηFA p A p =-快进启动2180 —0。
