功率因数表的结构与工作原理及示波图法测量功率因数

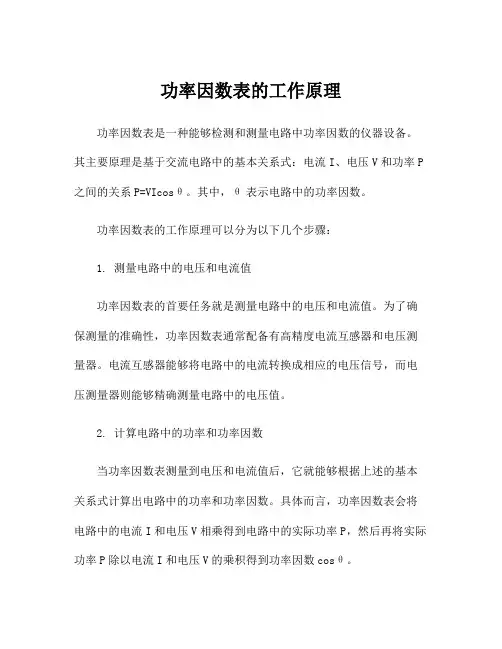

功率因数表的工作原理功率因数表是一种能够检测和测量电路中功率因数的仪器设备。

其主要原理是基于交流电路中的基本关系式：电流I、电压V和功率P 之间的关系P=VIcosθ。

其中，θ表示电路中的功率因数。

功率因数表的工作原理可以分为以下几个步骤：1. 测量电路中的电压和电流值功率因数表的首要任务就是测量电路中的电压和电流值。

为了确保测量的准确性，功率因数表通常配备有高精度电流互感器和电压测量器。

电流互感器能够将电路中的电流转换成相应的电压信号，而电压测量器则能够精确测量电路中的电压值。

2. 计算电路中的功率和功率因数当功率因数表测量到电压和电流值后，它就能够根据上述的基本关系式计算出电路中的功率和功率因数。

具体而言，功率因数表会将电路中的电流I和电压V相乘得到电路中的实际功率P，然后再将实际功率P除以电流I和电压V的乘积得到功率因数cosθ。

3. 显示测量结果功率因数表最后一步的工作就是将测量结果直观地展示给用户。

通常，功率因数表会配备液晶显示屏，以便用户能够直观地看到电路中的电压、电流、实际功率和功率因数。

此外，有些功率因数表还会具备储存和回放测量数据的功能，以便用户在需要时能够随时查看测量结果。

需要注意的是，功率因数表在测量功率因数时，需要保证被测电路中只有电阻性负载，不能有电感性负载和电容性负载。

否则，由于电感性负载和电容性负载会使电路中的功率因数变化，进而影响测量结果的准确性。

总之，功率因数表是一种通过测量电路中的电压和电流值，并根据基本关系式计算出电路中的功率和功率因数的仪器设备。

其重要作用在于帮助用户评估电路中的能效和安全性，以及及时发现可能存在的问题。

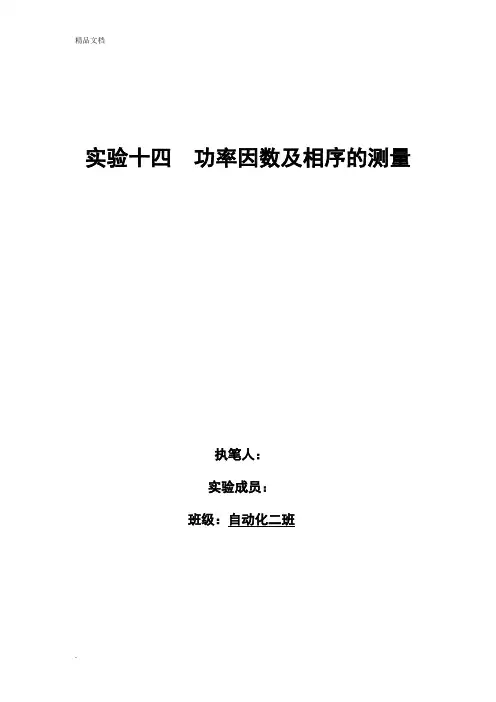

实验十四功率因数及相序的测量执笔人：实验成员：班级：自动化二班实验十四功率因数及相序的测量一、实验目的1.掌握三相交流电路相序的测量方法。

2.熟悉功率因数表的使用方法，了解负载性质对功率因数的影响。

二、原理说明图14-1为相序指示器电路，用以测定三相电源的相序A、B、C （或U、V、W）。

它是由一个电容器和两个瓦数相同的白炽灯联接成的星形不对称三相负载电路。

如果电容器所接的是A相，则灯光较亮的是B相，较暗的是C相。

（相序是相对的，任何一相均可作为A相，但A相确定后，B相和C相也就确定了）。

图14-1为了分析问题简单起见设X C ＝R B ＝R C ＝R ； U A ＝0∠U P ＝U P ，则()()()()()()()()相灯光较亮。

，故由于B U U U UP Uc U j U j U jU U Uc Uc U U U U j U j U jU U U U C B P P P P N N P B P P P P N N B B ''P0.4266.03.0'4.1384.0266.03.06.02.02321'' 1.49466.13.0'6.10149.1466.13.06.02.02321'22P22' =+=-∠=--=+--⎪⎪⎭⎫ ⎝⎛+-=-==+=-∠=--=+--⎪⎪⎭⎫⎝⎛--=-=三、实验设备RR jR R j U R j U jR U U P P P NN 11112321123211'++-⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛+-+⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛--+⎪⎪⎭⎫ ⎝⎛-=四、实验内容1.相序的测定(1) 按图1 接线，取15W/220~V白炽灯两只，4.7μf/450V 电容器一只，经三相调压器接入线电压为~的三相交流电源，观察两100V只灯泡明亮状态，判断三相交流电源的相序。

答：接通电源后，观察发现两个灯泡中R比C R更亮，说明当把A UB作为A相时，R所接的电源B U为B相，C R所接的电源C U为C相。

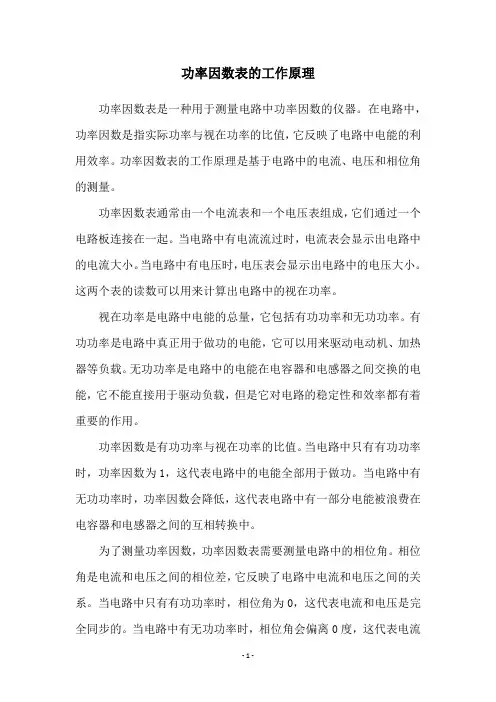

功率因数表的工作原理功率因数表是一种用于测量电路中功率因数的仪器。

在电路中，功率因数是指实际功率与视在功率的比值，它反映了电路中电能的利用效率。

功率因数表的工作原理是基于电路中的电流、电压和相位角的测量。

功率因数表通常由一个电流表和一个电压表组成，它们通过一个电路板连接在一起。

当电路中有电流流过时，电流表会显示出电路中的电流大小。

当电路中有电压时，电压表会显示出电路中的电压大小。

这两个表的读数可以用来计算出电路中的视在功率。

视在功率是电路中电能的总量，它包括有功功率和无功功率。

有功功率是电路中真正用于做功的电能，它可以用来驱动电动机、加热器等负载。

无功功率是电路中的电能在电容器和电感器之间交换的电能，它不能直接用于驱动负载，但是它对电路的稳定性和效率都有着重要的作用。

功率因数是有功功率与视在功率的比值。

当电路中只有有功功率时，功率因数为1，这代表电路中的电能全部用于做功。

当电路中有无功功率时，功率因数会降低，这代表电路中有一部分电能被浪费在电容器和电感器之间的互相转换中。

为了测量功率因数，功率因数表需要测量电路中的相位角。

相位角是电流和电压之间的相位差，它反映了电路中电流和电压之间的关系。

当电路中只有有功功率时，相位角为0，这代表电流和电压是完全同步的。

当电路中有无功功率时，相位角会偏离0度，这代表电流和电压之间存在相位差。

功率因数表通过测量电路中的相位角来计算出功率因数。

它使用一个相位差计算器来测量电流和电压之间的相位差，并将结果显示在一个数字显示器上。

这个数字表示相位差的角度，它可以用来计算出功率因数。

功率因数表的读数可以告诉我们电路中电能的利用效率，它对电路的设计和维护都有着重要的作用。

总之，功率因数表是一种用于测量电路中功率因数的仪器。

它通过测量电流、电压和相位角来计算出功率因数，从而反映电路中电能的利用效率。

功率因数表对于电路的设计和维护都有着重要的作用，它可以帮助我们优化电路的性能，提高电能的利用效率。

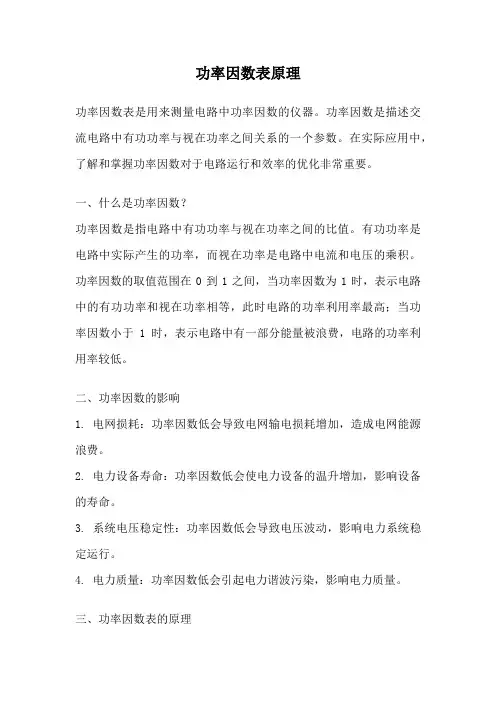

功率因数表原理功率因数表是用来测量电路中功率因数的仪器。

功率因数是描述交流电路中有功功率与视在功率之间关系的一个参数。

在实际应用中，了解和掌握功率因数对于电路运行和效率的优化非常重要。

一、什么是功率因数？功率因数是指电路中有功功率与视在功率之间的比值。

有功功率是电路中实际产生的功率，而视在功率是电路中电流和电压的乘积。

功率因数的取值范围在0到1之间，当功率因数为1时，表示电路中的有功功率和视在功率相等，此时电路的功率利用率最高；当功率因数小于1时，表示电路中有一部分能量被浪费，电路的功率利用率较低。

二、功率因数的影响1. 电网损耗：功率因数低会导致电网输电损耗增加，造成电网能源浪费。

2. 电力设备寿命：功率因数低会使电力设备的温升增加，影响设备的寿命。

3. 系统电压稳定性：功率因数低会导致电压波动，影响电力系统稳定运行。

4. 电力质量：功率因数低会引起电力谐波污染，影响电力质量。

三、功率因数表的原理功率因数表原理是基于功率三角的计算方法。

功率三角是指以有功功率、视在功率和无功功率为三个边长的三角形。

根据勾股定理，可以得到功率因数的计算公式：功率因数=有功功率/视在功率。

功率因数表通过测量电路中的电流和电压来计算功率因数。

它包含一个电流线圈和一个电压线圈。

当电流通过电流线圈时，产生一个磁场，而当电压通过电压线圈时，也产生一个磁场。

这两个磁场的相互作用会导致一个力矩，使得指针在表盘上移动。

根据力矩的大小和方向，可以确定功率因数的值。

四、功率因数表的使用功率因数表通常用于工业生产中的电力负载管理和能效评估。

通过使用功率因数表，可以实时监测电路中的功率因数，并对电路进行调整，以提高功率因数，减少能源浪费。

在使用功率因数表时，需要注意以下几点：1. 测量前应确保电路正常运行，不要有任何故障或漏电现象。

2. 正确连接电流线圈和电压线圈，保证测量的准确性。

3. 在测量过程中，应保持电路的稳定状态，避免干扰或波动对测量结果的影响。

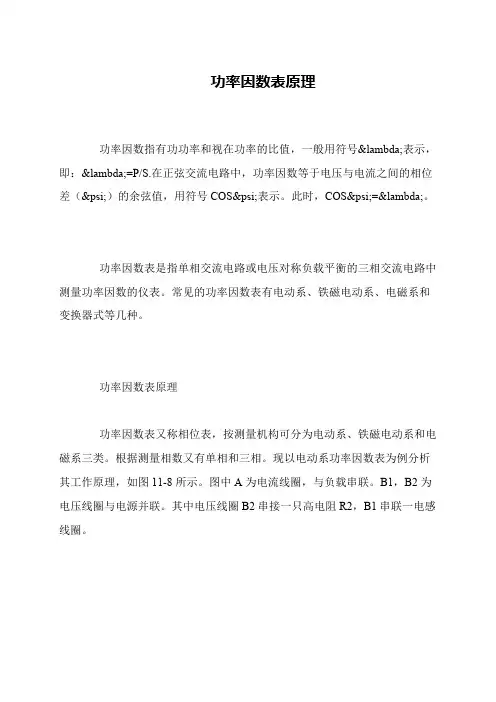

功率因数表原理
功率因数指有功功率和视在功率的比值，一般用符号λ表示，即：λ=P/S.在正弦交流电路中，功率因数等于电压与电流之间的相位差（ψ）的余弦值，用符号COSψ表示。

此时，COSψ=λ。

 
功率因数表是指单相交流电路或电压对称负载平衡的三相交流电路中测量功率因数的仪表。

常见的功率因数表有电动系、铁磁电动系、电磁系和变换器式等几种。

功率因数表原理
功率因数表又称相位表，按测量机构可分为电动系、铁磁电动系和电磁系三类。

根据测量相数又有单相和三相。

现以电动系功率因数表为例分析其工作原理，如图11-8所示。

图中A为电流线圈，与负载串联。

B1，B2为电压线圈与电源并联。

其中电压线圈B2串接一只高电阻R2，B1串联一电感线圈。

功率因数表功率因数表是丈量电路中的有功功率与视在功率之比的外表设备，功率因数指在沟通电路中，电压与电流之间的相位差（psi;）的余弦叫做功率因数，用符号COSpsi;标明，在数值上，功率因数是有功功率和视在功率的比值，即：COSpsi;=P/S。

功率因数是有关电器电路的首要功用参数。

目录功率因数表的原理功率因数表的设备功率因数表的技能参数功率因数表的留神事项功率因数表的原理以单项功率因数表为例来介绍功率因数表的原理：见图，其可动有些由两个相互笔直的动圈构成。

动圈1与电阻器R串联后接以电压U,并与静圈组合，恰当于无功功率表，然后使可动有些遭到一个与无功功率UIsinphi;和偏转角余弦cosalpha;的乘积成正比的力矩M2,M2=K2UIsinphi;;cosalpha;。

K2为系数。

对纯电阻负载,phi;＝0deg;,M2=0，电表可动有些在M1的效果下,指针转到phi;＝0deg;即cosphi;＝1的标度处。

对纯电容负载,phi;=90deg;,M1=0,电表可动有些在M2的效果下,指针逆时针转到phi;＝90deg;即cosphi;＝0（容性）的标度处。

对纯电感负载，因为静圈电流I及力矩M2改动了方向，电表可动有些在M2的效果下，指针顺时针转到phi;＝90deg;即cosphi;＝0（理性）的标度处。

对通常负载,在力矩M1和M2的效果下，指针转到相应的cosphi;值的标度处。

运用电动系单相功率因数表可用来丈量单相电路的功率因数，也可用来丈量中点可接的对称三相电路的功率因数，这时电表的电压端应接相电压。

对中点不行接的对称三相电路，可选用三相功率因数表来丈量。

功率因数表的设备三相功率因数表表后接线柱状况及接线办法：三个电压接线柱别离标有UA、UB、UC、两个电流接线柱务标有IA，意思是功率因数表所取电流应与左面电压接线柱所接电压同相。

而且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入，从另一个接线柱流出。

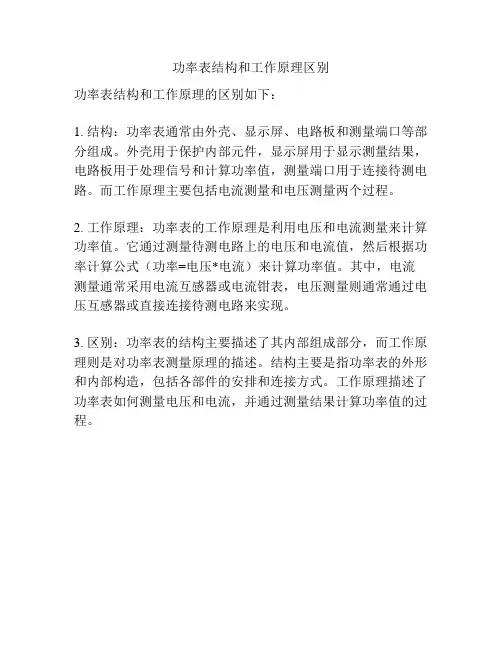

功率表结构和工作原理区别
功率表结构和工作原理的区别如下：
1. 结构：功率表通常由外壳、显示屏、电路板和测量端口等部分组成。

外壳用于保护内部元件，显示屏用于显示测量结果，电路板用于处理信号和计算功率值，测量端口用于连接待测电路。

而工作原理主要包括电流测量和电压测量两个过程。

2. 工作原理：功率表的工作原理是利用电压和电流测量来计算功率值。

它通过测量待测电路上的电压和电流值，然后根据功率计算公式（功率=电压*电流）来计算功率值。

其中，电流测量通常采用电流互感器或电流钳表，电压测量则通常通过电压互感器或直接连接待测电路来实现。

3. 区别：功率表的结构主要描述了其内部组成部分，而工作原理则是对功率表测量原理的描述。

结构主要是指功率表的外形和内部构造，包括各部件的安排和连接方式。

工作原理描述了功率表如何测量电压和电流，并通过测量结果计算功率值的过程。

功率因数表的结构与工作原理及示波图法测量功率因数摘要:本文主要描述测量功率因数的方法，介绍相关仪表的结构及其工作原理，在测量功率因数时产生误差的因素。

现在常见的是采用单片机测量功率因数，说明它的工作原理。

阐述通过示波图测量功率因数的方法。

关键字:功率因数机械式电子式1.功率因数的定义在交流电路中，电压(U)与电流(I)之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cos Φ=P/S。

在直流电路里，电压乘电流就是有功功率。

但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。

有功功率与视在功率之比叫做功率因数，以cosΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。

功率因数也可以由电路中纯阻值与总阻抗的比值求得。

在实际电路中由于有电机设备中(如鼓风机、抽水机、压缩机等)等感性负载,使功率因数降低即产生了无功功率.无功功率使得电能没有全部转化为人们所用（即有功功率），而有一部分损耗（即无功功率）。

也就是因为感性负载的存在，造成了系统里的一个KVAR 值，视在功率、有功功率、无功功率三者是一个三角函数的关系：KVA2=KW2+KVAR2功率因数一般用仪表测量，有机械式功率因数表，电子式功率因数表。

也可以通过示波图测量，以下分别阐述他们的结构与工作原理。

2.机械式功率因数表的结构及工作原理单项功率因数表一般用于单相交流电路或使用对称负载平衡的三相交流电路中。

单相表在频率不同时会影响读数准确性。

常见机械式功率因数表一般有电动式，铁磁电动式，电磁式和变换器式几种。

现在以单相功率因数表为例来介绍机械式功率因数表的原理：见图一，其可动部分由两个互相垂直的动圈组成。

动圈1与电阻器R串联后接以电压U,并与通以负载电流I的固定线圈（静圈）组合，相当于功率表，从而使可动部分受到一个与功率UI cosφ和偏转角正弦sinα的乘积成正比的力矩M1， M1=K1UIcosφsinα。

------------------------------------------------------------------------一、什么是功率因素补偿，什么是功率因素校正：功率因素补偿：在上世纪五十年代，已经针对因具有感性负载的交流用电器具的电压和电流不同相（图1）而引起的供电效率低下，提出了改进方法（由于感性负载的电流滞后所加电压，电压和电流的相位不同，使供电线路的负担加重，导致供电线路效率下降，这就要求在感性用电器具上并联一个电容器，用以调整该用电器具的电压、电流相位特性。

例如：当时要求所使用的40W日光灯必须并联一个4.75μF的电容器）。

用电容器并联在感性负载的两端，利用电容上电流超前电压的特性，用以补偿电感上电流滞后电压的特性，使总的特性接近于阻性，从而改善效率低下的方法叫做功率因素补偿（交流电的功率因素可以用电源电压与负载电流两者相位角的余弦函数值cosφ表示）。

图1 在具有感性负载中供电线路中电压和电流的波形从上世纪80年代起，用电器具大量采用效率高的开关电源，由于开关电源都是在整流后，用一个大容量的滤波电容使该用电器具的负载特性呈现容性，这就造成了交流220V 在对该用电器具供电时，由于滤波电容的充、放电作用，在其两端的直流电压上出现略呈锯齿波的纹波。

滤波电容上电压的最小值远非为零，与其最大值（纹波峰值）相差并不多；根据整流二极管的单向导电性，只有在AC线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。

也就是说，在AC线路电压的每个半周期内，只是在其峰值附近，二极管才会导通；虽然AC输入电压仍大体保持正弦波波形，但AC输入电流却呈高幅值的尖峰脉冲，如图2所示。

这种严重失真的电流波形含有大量的谐波成份，引起线路功率因素严重下降。

在正半个周期内（180º），整流二极管的导通角大大小于180º，甚至只有30º～70º；由于要保证负载功率的要求，在极窄的导通角期间，会产生极大的导通电流，使供电电路中的供电电流呈脉冲状态。

ACBR CX B CR NN 'Au BuCu+-+-+-Nu +-B u '+-Cu '+-图 27-1VAw**图 27-2ZRRLC(c)(b)(a )220Vϕcos (d)R功率因数表的使用及相序测量一．实验目的1．掌握三相交流电路相序的测量方法；2．熟悉功率因数表的使用方法，了解负载性质对功率因数的影响。

二．实验原理1．相序指示器相序指示器如图27－1所示，它是由一个电容器和两个白炽灯按星型联接的电路，用来指示三相电源的相序。

在图27－1电路中，设A U 、B U 、C U 为三相对称电源相电压，中点电压C C C CC R R X R U R U X U U 11j 1j -B B BA N++-++=设C CR R X ==B ，P P A 0U U U =︒∠= 代入上式得：P Nj0.6)2.0(U U +-= 则P N B B j1.466)3.0(U U U U --=-=' P B 49.1U U ='P N C C j0.266)3.0(UU U U+-=-='P C4.0U U ='可见C BU U '〉'，B 相的白炽灯比C 相的亮。

综上所述，用相序指示器指示三相电源相序的方法是：如果连接电容器的一相是A 相，那么，白炽灯较亮的一相是B 相，较暗的一相是C 相。

2．负载的功率因数在图27－2(a)电路中，负载的有功功率ϕcos UI P =，其中ϕcos 为功率因数，功率因数角RX X CL-=arc ϕ且︒≤≥︒-9090ϕ。

当0〉〉ϕC L X X ，ϕcos >0，感性负载；当0〈〈ϕC L X X ，ϕcos >0，容性负载； 当0==ϕC LXX ，ϕcos ＝1，电阻性负载。

可见，功率因数的大小和性质由负载参数的大小和性质决定。

三．实验设备1．交流电压表、电流表、功率表和功率因数表2．EEL—17组件（含三相电路、3０Ｗ日光灯镇流器、4.7μF／400V电容、40W白炽灯）或EEL—52组件、EEL—55组件3．三相调压器（输出可调三相交流电压）四．实验内容1．测定三相电源的相序（1）按图27－1(a)接线，图中，C ＝2.5μＦ，R A、R B为两个220V、40W的白炽灯，调节三相调压器，输出线电压为２２０Ｖ的三相交流电压，测量电容器、白炽灯和中点电压U N，观察灯光明亮状态，作好记录。

功率因数数显表简介功率因数数显表是一种用于测量交流电路功率因数的电力仪器。

功率因数是指交流电路中有用功与视在功的比值，通常用cosφ表示。

功率因数越高，表明电路效率越高，运行成本更低。

因此，测量功率因数在电力工程和电气维护中十分重要。

功率因数数显表不仅可以测量功率因数，还可以测量电压、电流、频率等参数，并具有数码显示，精度高、稳定性好、使用方便等优点。

在现代电力系统中，功率因数数显表广泛应用于电力生产、输配电、工业用电等领域。

结构和工作原理功率因数数显表由电压测量回路、电流测量回路、微处理器控制系统以及数码显示等部分组成。

电压测量回路将被测电路的电压接入，通过电压互感器、电容、电阻等装置进行变压和滤波后，送入采样模块进行采样，经过微处理器数值处理后，显示在数码管上。

电流测量回路将被测电路的电流接入，通过电流互感器、电阻等装置进行变压和放大后，送入采样模块进行采样，经过微处理器数值处理后，显示在数码管上。

微处理器控制系统负责信号处理、数值计算、数据显示等功能，并提供各种参数设置和报警功能。

微处理器采用单片集成电路，具有高速计算、低功耗、可编程等特点。

数码显示部分采用LED数字管或LCD液晶显示器，能够实现高精度的数值显示，同时可供人工读取或连接到计算机进行数据传输和处理。

使用方法使用功率因数数显表时，应先将电压和电流等量输入到表中，然后打开表上的开关，即可自动测量各项参数。

表上可能还有设置键、功能键等，通过这些键可对表进行参数设置、数据传输等操作。

需要注意的是，使用功率因数数显表时应保持良好的电源质量，同时应选用符合要求的测试接线和保护接地，以保证测量结果的准确性和安全性。

维护和注意事项•维护工作应由专业人士进行，遵循设备使用说明，并按照规定周期进行检查、校准和维修。

•使用中应注意防潮、防震、防尘等措施，避免设备受到损坏或影响运行稳定性。

•应经常清洗表壳和面板，保持表面清洁，同时避免出现碰撞、刮伤等情况。

功率因数表工作原理
功率因数表又称相位表，按测量机构可分为电动系、铁磁电动系和电磁系三类。

根据测量相数又有单相和三相。

现以电动系功率因数表为例分析其工作原理，如图所示。

图中A为电流线圈，与负载串联。

B1，B2为电压线圈与电源并联。

其中电压线圈B2串接一只高电阻R2，B1串联一电感线圈。

图电动系功率因素表结构原理
在B2支路上为纯电阻电路，电流与电压同相位，B1支路上为纯电感电路（忽略R1的作用），电流滞后电压90°。

当接通电压后，通过电流线圈的电流产生磁场，磁场强弱与电流成正比，此时两电压线圈B1，B2中电流，根据载流导体在磁场中受力的原理，将产生转动力矩M1、M2，由于电压线圈B1和B2绕向相反，作用在仪表测量机构上的力矩一个为转动力矩，另一个为反作用力矩，当两者平衡时，即停留在一定位置上，只要使线圈和机械角度满足一定的关系就可使仪表的指针偏转角不随负载电流和电压的大小而变化，只决定于负载
电路中电压与电流的相位角，从而指示出电路中的功率因数。

功率表原理关键字：功率，功率因素cosφ正文：功率表是测量直流，交流电路中功率的机械式指示电表。

直流电路和交流电路中的功率分别为P=UI。

直流电路和交流电路中的功率分別为P=UI和P=UIcosφ﹐U，I 为负载电压和电流，φ为电流相量与相量间夹角﹐cosφ为功率因数。

虽然各系电表的测量机构都有可能构成测量功率的电表﹐但最适于制成功率表的是电动系电表和铁磁电动系电表的测量机构。

功率表的结构：由于功率表的种类很多，这里只以单相电动系功率表进行分析。

单相电动系功率表的接线原理见图。

这种电表测量机构的转动力矩M与I1I2cosθ有关﹐I1为静圈电流，I2为动圈电流﹐θ为两电流相量间夹角。

使负载电流I通过静圈﹐即I1=I。

将负载电压加于动圈及与动圈串联的大电阻R上﹐则动圈中电流I2=U/R。

这样θ=φ﹐而转动力矩M=kI1I2cosφ﹐这反映了功率P的大小。

改变与动圈串联的电阻值﹐可改变电压量程﹐将静圈的两线圈由串联改为并联﹐可扩大电流量程。

功率表的表盘一般按额定电压与额定电流相乘﹐并使功率因数cosφ＝1來标值。

如电压量程为300V﹑电流量程为5A的功率表﹐表盘的满刻度值为300×5×1＝1500W。

也有制成功率因数为0.1的低功率因数功率表﹐其满刻度值为300×5×0.1=150W。

功率表的量程不能简单地只提功率量程﹐而应同時指明电压﹑电流量程及功率因数数值。

功率表的接线：功率表的正确接法必须遵守“发电机端”的接线规则。

1)功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。

电流线圈是串联接入电路的。

2) 功率表上标有“*”号的电压端子可接电流端的任一端而另一端子则并联至负载的另一端。

功率表的电压支路是并联接入电路的。

a) 电压线圈前接法适用于负载电阻的电流线圈的电阻大的情况，电流线圈的电压降使测量产生误差。

b) 电压线圈后接法适用于负载电阻远比电压，支路电阻小的情况流过电压线圈的电流使测量产生误差。
