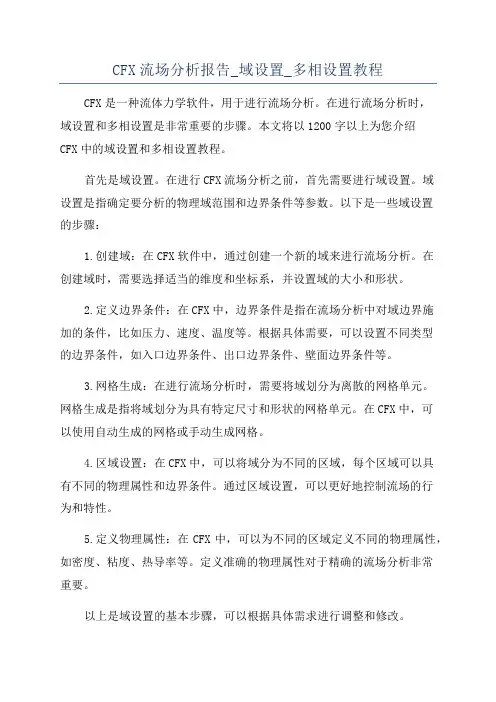

CFX流场分析报告_域设置_多相设置教程CFX是一种流体力学软件，用于进行流场分析。
在进行流场分析时，域设置和多相设置是非常重要的步骤。
本文将以1200字以上为您介绍CFX中的域设置和多相设置教程。
首先是域设置。
在进行CFX流场分析之前，首先需要进行域设置。
域设置是指确定要分析的物理域范围和边界条件等参数。
以下是一些域设置的步骤：1.创建域：在CFX软件中，通过创建一个新的域来进行流场分析。
在创建域时，需要选择适当的维度和坐标系，并设置域的大小和形状。
2.定义边界条件：在CFX中，边界条件是指在流场分析中对域边界施加的条件，比如压力、速度、温度等。
根据具体需要，可以设置不同类型的边界条件，如入口边界条件、出口边界条件、壁面边界条件等。
3.网格生成：在进行流场分析时，需要将域划分为离散的网格单元。
网格生成是指将域划分为具有特定尺寸和形状的网格单元。
在CFX中，可以使用自动生成的网格或手动生成网格。
4.区域设置：在CFX中，可以将域分为不同的区域，每个区域可以具有不同的物理属性和边界条件。
通过区域设置，可以更好地控制流场的行为和特性。
5.定义物理属性：在CFX中，可以为不同的区域定义不同的物理属性，如密度、粘度、热导率等。
定义准确的物理属性对于精确的流场分析非常重要。
以上是域设置的基本步骤，可以根据具体需求进行调整和修改。
接下来是多相设置。
多相设置是指分析含有多种物质或相的流体问题。
在CFX中，可以进行多相流场分析，如气液两相流、固液两相流等。
以下是一些多相设置的步骤：1.定义相数：在进行多相流场分析时，首先需要确定要分析的相数。
相数是指流体中存在的不同物质的数量。
根据具体需求，可以选择合适的相数。
2.定义相互作用：在多相流场分析中，不同相之间可能存在相互作用，如颗粒浓度、空气浓度等。
可以通过定义适当的相互作用参数来模拟这些相互作用。
3.定义物质属性：在多相流场分析中，不同相的物理属性可能有所不同，如密度、粘度等。

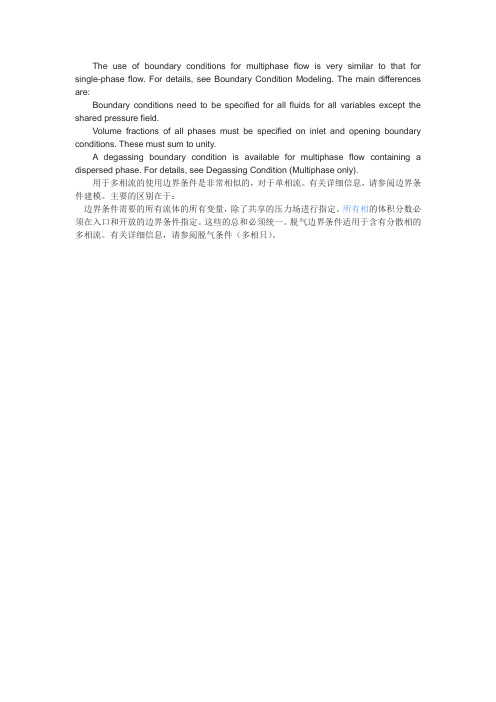

The use of boundary conditions for multiphase flow is very similar to that for single-phase flow. For details, see Boundary Condition Modeling. The main differences are:
Boundary conditions need to be specified for all fluids for all variables except the shared pressure field.
Volume fractions of all phases must be specified on inlet and opening boundary conditions. These must sum to unity.
A degassing boundary condition is available for multiphase flow containing a dispersed phase. For details, see Degassing Condition (Multiphase only).
用于多相流的使用边界条件是非常相似的，对于单相流。
有关详细信息，请参阅边界条件建模。
主要的区别在于：
边界条件需要的所有流体的所有变量，除了共享的压力场进行指定。
所有相的体积分数必须在入口和开放的边界条件指定。
这些的总和必须统一。
脱气边界条件适用于含有分散相的多相流。
有关详细信息，请参阅脱气条件（多相只）。
cfx边界条件迭代步数1.引言1.1 概述在CFX边界条件和迭代步数的研究中，合理设置边界条件和优化迭代步数是非常重要的。
CFX边界条件是指在CFX求解过程中施加在边界上的条件，用于模拟真实情况下的边界特性。
它们直接影响计算结果的准确性和可靠性。
在CFX软件中，有多种常见的边界条件类型可供选择，如壁面边界条件、入口边界条件和出口边界条件等。
迭代步数则是指在CFX求解过程中进行迭代计算的次数。
迭代步数的设置直接影响到收敛的速度和计算结果的精度。
对于复杂的流动问题，迭代步数的选择是一个相当重要的问题。
合适的迭代步数设置可以提高计算效率，加快求解速度，并确保得到准确的计算结果。
在CFX求解过程中，正确设置边界条件是保证模拟结果可靠性的关键。
不同类型的边界条件对流场的影响是不同的，因此需要根据具体的问题和模拟要求来选择适当的边界条件。
在模拟过程中，需要特别注意边界条件的设置是否与实际情况相符，以确保模拟结果的合理性和准确性。
迭代步数的选择直接关系到CFX求解过程的准确性和效率。
一方面，较多的迭代步数可以提高计算的精度，但也会增加计算时间。
另一方面，过少的迭代步数可能导致收敛困难，甚至无法得到准确的计算结果。
因此，在实际应用中，我们需要根据具体问题的复杂程度和计算资源的限制来选择合适的迭代步数。
综上所述，CFX边界条件和迭代步数的设置对于CFX求解过程的准确性和效率具有重要影响。
正确合理地设置边界条件和优化迭代步数，可以保证计算结果的准确性和可靠性，并提高计算效率。
因此，在CFX求解过程中，我们必须重视边界条件和迭代步数的选择，并根据实际情况进行调优，以获得最佳的计算结果。
1.2文章结构文章结构是指文章的组织框架和逻辑顺序。
一个良好的文章结构能够提高文章的可读性和逻辑性，使读者能够更好地理解文章的内容和观点。
本文将按照以下结构进行撰写：1. 引言1.1 概述- 简要介绍CFX边界条件和迭代步数的概念，引起读者对这两个主题的关注。

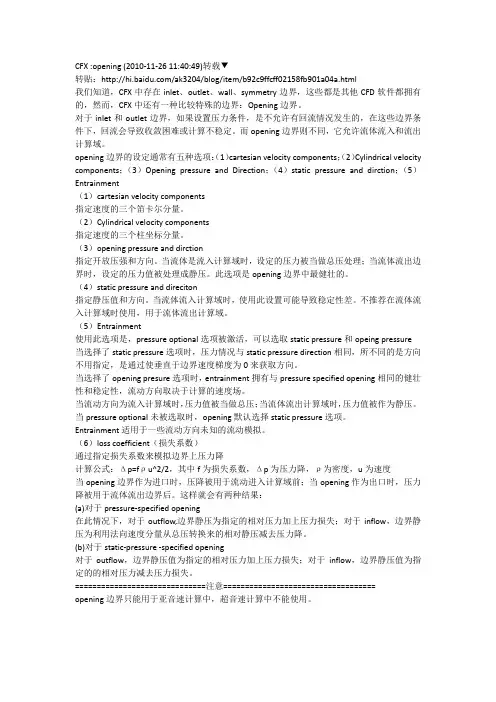

CFX :opening (2010-11-26 11:40:49)转载▼转贴：/ak3204/blog/item/b92c9ffcff02158fb901a04a.html我们知道，CFX中存在inlet、outlet、wall、symmetry边界，这些都是其他CFD软件都拥有的，然而，CFX中还有一种比较特殊的边界：Opening边界。
对于inlet和outlet边界，如果设置压力条件，是不允许有回流情况发生的，在这些边界条件下，回流会导致收敛困难或计算不稳定。
而opening边界则不同，它允许流体流入和流出计算域。
opening边界的设定通常有五种选项：（1）cartesian velocity components；（2）Cylindrical velocity components；（3）Opening pressure and Direction；（4）static pressure and dirction；（5）Entrainment（1）cartesian velocity components指定速度的三个笛卡尔分量。
（2）Cylindrical velocity components指定速度的三个柱坐标分量。
（3）opening pressure and dirction指定开放压强和方向。
当流体是流入计算域时，设定的压力被当做总压处理；当流体流出边界时，设定的压力值被处理成静压。
此选项是opening边界中最健壮的。
（4）static pressure and direciton指定静压值和方向。
当流体流入计算域时，使用此设置可能导致稳定性差。
不推荐在流体流入计算域时使用，用于流体流出计算域。
（5）Entrainment使用此选项是，pressure optional选项被激活，可以选取static pressure和opeing pressure 当选择了static pressure选项时，压力情况与static pressure direction相同，所不同的是方向不用指定，是通过使垂直于边界速度梯度为0来获取方向。

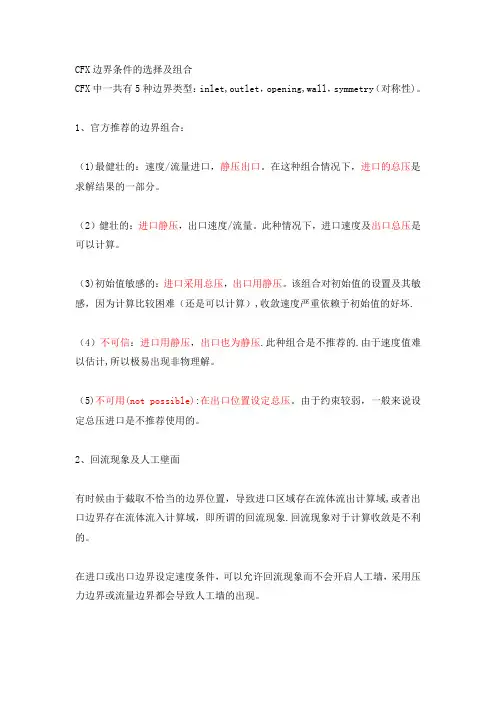

CFX边界条件的选择及组合CFX中一共有5种边界类型：inlet,outlet，opening,wall，symmetry（对称性)。
1、官方推荐的边界组合：（1)最健壮的：速度/流量进口，静压出口。
在这种组合情况下，进口的总压是求解结果的一部分。
（2）健壮的：进口静压，出口速度/流量。
此种情况下，进口速度及出口总压是可以计算。
（3)初始值敏感的：进口采用总压，出口用静压。
该组合对初始值的设置及其敏感，因为计算比较困难（还是可以计算）,收敛速度严重依赖于初始值的好坏.（4）不可信：进口用静压，出口也为静压.此种组合是不推荐的.由于速度值难以估计,所以极易出现非物理解。
（5)不可用(not possible):在出口位置设定总压。
由于约束较弱，一般来说设定总压进口是不推荐使用的。
2、回流现象及人工壁面有时候由于截取不恰当的边界位置，导致进口区域存在流体流出计算域,或者出口边界存在流体流入计算域，即所谓的回流现象.回流现象对于计算收敛是不利的。
在进口或出口边界设定速度条件，可以允许回流现象而不会开启人工墙，采用压力边界或流量边界都会导致人工墙的出现。
同样，可以设定边界类型为opening来允许回流的发生。
3、关于进口总压与outflow不兼容的问题我们知道，outflow边界指定的是除压力外其他物理量沿边界法线方向梯度为0。
指定了总压进口，在不可压缩忽略能量损失的计算中，流体进出口位置的总压值要保持平衡。
而总压=静压+动压。
由于outflow边界指定是物理量的梯度等于0，这样我们没办法计算出出口位置确切的速度值，同样也就无法计算静压和动压值,利用软件求解，很容易导致非物理界的产生。
E=Z+P+V^2/2g在这个式子不包括’焓’项,因为泵在B级精度以下试验，不需要考虑温升的变化，所以认为焓"i”项为零。
Z表示位置引起流体能量的变化项，在泵实验中是测量水面到基准面的高度。
P压力，即通过压力表测量的压力也就是静压（静扬程）。
