陶瓷膜及测试标准汇编

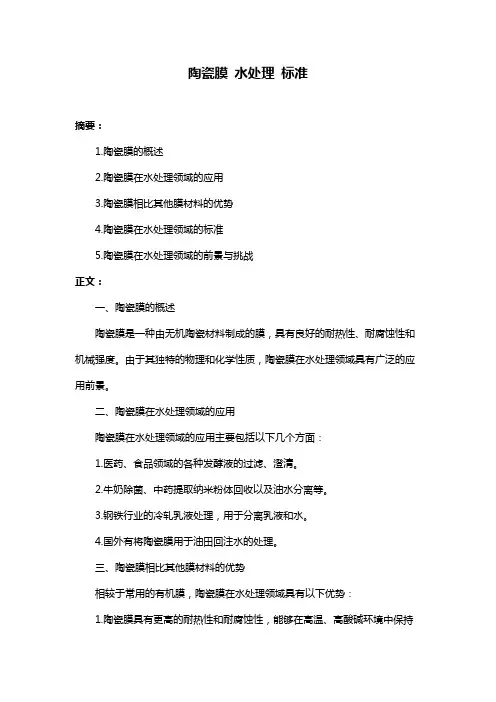

陶瓷膜水处理标准摘要：1.陶瓷膜的概述2.陶瓷膜在水处理领域的应用3.陶瓷膜相比其他膜材料的优势4.陶瓷膜在水处理领域的标准5.陶瓷膜在水处理领域的前景与挑战正文：一、陶瓷膜的概述陶瓷膜是一种由无机陶瓷材料制成的膜，具有良好的耐热性、耐腐蚀性和机械强度。

由于其独特的物理和化学性质，陶瓷膜在水处理领域具有广泛的应用前景。

二、陶瓷膜在水处理领域的应用陶瓷膜在水处理领域的应用主要包括以下几个方面：1.医药、食品领域的各种发酵液的过滤、澄清。

2.牛奶除菌、中药提取纳米粉体回收以及油水分离等。

3.钢铁行业的冷轧乳液处理，用于分离乳液和水。

4.国外有将陶瓷膜用于油田回注水的处理。

三、陶瓷膜相比其他膜材料的优势相较于常用的有机膜，陶瓷膜在水处理领域具有以下优势：1.陶瓷膜具有更高的耐热性和耐腐蚀性，能够在高温、高酸碱环境中保持稳定性能。

2.陶瓷膜的通量更高，可以实现更快的过滤和分离效果。

3.陶瓷膜的寿命更长，可以降低运行成本和维护费用。

四、陶瓷膜在水处理领域的标准目前，关于陶瓷膜在水处理领域的应用，尚无明确的国际标准。

各国在陶瓷膜的研究、生产和应用方面存在一定的技术壁垒。

为了推动陶瓷膜在水处理领域的发展，有必要制定统一的国际标准，规范陶瓷膜的生产和应用。

五、陶瓷膜在水处理领域的前景与挑战1.前景：随着水资源危机的加剧和人们对水质要求的提高，陶瓷膜在水处理领域具有巨大的市场需求和发展潜力。

2.挑战：陶瓷膜的生产成本较高，其在水处理领域的应用尚处于初步阶段，需要进一步提高陶瓷膜的制备技术和降低成本。

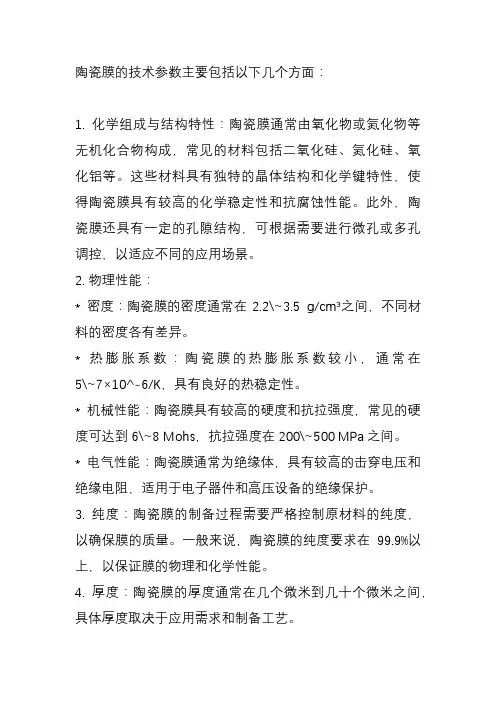

陶瓷膜的技术参数主要包括以下几个方面：
1. 化学组成与结构特性：陶瓷膜通常由氧化物或氮化物等无机化合物构成，常见的材料包括二氧化硅、氮化硅、氧化铝等。

这些材料具有独特的晶体结构和化学键特性，使得陶瓷膜具有较高的化学稳定性和抗腐蚀性能。

此外，陶瓷膜还具有一定的孔隙结构，可根据需要进行微孔或多孔调控，以适应不同的应用场景。

2. 物理性能：
* 密度：陶瓷膜的密度通常在2.2\~3.5 g/cm³之间，不同材料的密度各有差异。

* 热膨胀系数：陶瓷膜的热膨胀系数较小，通常在5\~7×10^-6/K，具有良好的热稳定性。

* 机械性能：陶瓷膜具有较高的硬度和抗拉强度，常见的硬度可达到6\~8 Mohs，抗拉强度在200\~500 MPa之间。

* 电气性能：陶瓷膜通常为绝缘体，具有较高的击穿电压和绝缘电阻，适用于电子器件和高压设备的绝缘保护。

3. 纯度：陶瓷膜的制备过程需要严格控制原材料的纯度，以确保膜的质量。

一般来说，陶瓷膜的纯度要求在99.9%以上，以保证膜的物理和化学性能。

4. 厚度：陶瓷膜的厚度通常在几个微米到几十个微米之间，具体厚度取决于应用需求和制备工艺。

这些技术参数共同决定了陶瓷膜的性能和应用范围，使得陶瓷膜在许多领域中都展现出优异的性能和广泛的应用前景。

如需更多信息，建议查阅相关文献或咨询材料学专家。

陶瓷膜孔径测试-回复如何测试陶瓷膜的孔径。

第一步：什么是陶瓷膜孔径？陶瓷膜是一种常见的过滤材料，通常由陶瓷颗粒制成。

陶瓷膜的孔径是指其过滤效果的重要参数，它决定了能够通过陶瓷膜的溶质的大小。

第二步：为什么要测试陶瓷膜孔径？陶瓷膜的孔径大小直接影响其过滤效果，因此测试陶瓷膜孔径是确保其质量和性能的关键。

准确的孔径测试结果可以帮助生产商了解陶瓷膜的过滤性能，以便进行质量控制和改进。

第三步：一般的陶瓷膜孔径测试方法有哪些？1. 直接观察法：这是最简单和常见的方法之一。

通过使用显微镜或电子显微镜等工具，直接观察陶瓷膜的表面和截面，以估算孔径的大小。

2. 涂料法：这种方法是将一层已知孔径尺寸的涂料涂覆在陶瓷膜表面，并观察涂层下的孔隙情况。

根据孔隙的分布情况和涂层孔径大小，可以推算出陶瓷膜孔径的范围。

3. 流体渗透法：将已知孔径的流体通过陶瓷膜，并测量流体通过时间和压力差等参数，来计算出孔径大小。

第四步：常用的孔径测试仪器有哪些？1. 扫描电子显微镜（SEM）：SEM是一种常用的孔径测试工具，它能够通过电子束扫描样品表面，获得高分辨率的图像。

通过对图像进行分析和测量，可以得到陶瓷膜的孔径大小和分布情况。

2. 压汞仪：压汞仪是一种适用于孔径测试的传统仪器。

它通过测量汞在孔隙中的渗透性来计算孔径大小。

然而，由于陶瓷膜具有较低的孔隙率，常规的压汞仪可能无法适应其测试要求。

3. 离心渗透仪：离心渗透仪是一种比较新近的孔径测试仪器。

它通过让流体在陶瓷膜上形成一层薄膜，并将陶瓷膜离心，通过测量渗透液的旋转半径来计算孔径大小。

第五步：如何选择适合的孔径测试方法和仪器？选择适合的孔径测试方法和仪器应根据实际情况和需求进行综合考虑。

如果资源有限，且对测试精度要求不高，可以选择直接观察法进行初步估算。

如果需要更精确的结果，可以选择涂料法、流体渗透法等量化测试方法。

对于高要求的研究和质量控制，可以考虑使用SEM、压汞仪或离心渗透仪等先进的仪器。

天津科建科技发展有限公司2006年4月陶瓷膜简介一、陶瓷膜性能指标支撑体结构：23通道多孔陶瓷芯外形尺寸：膜管外径φ25mm，通道内径φ3.5mm，管长1178mm 膜材质：氧化锆、三氧化二铝、二氧化钛膜孔径：1.4μm爆破压力：≥9.0MPa最大工作压力：≤1.0MPapH适用范围：0~14工作温度：≤350℃灭菌温度：121℃-30分钟单只膜面积：0.35m2抗氧化剂性能：优抗溶剂性能：优二、23通道陶瓷膜组件参数三、膜管的检验与安装注意事项：安装和搬运膜管时，应尽量防止碰撞和震动，搬运膜管包装箱需托住底部。

1、检验：a、打开膜管包装箱，观察箱内泡沫垫有无损坏，膜管有无明显的损坏迹象。

b、若运输过程中包装损坏，则需进一步检查膜管是否损坏。

将膜管竖放，下端堵住，从上端向每个通道内注满水，观察膜管外表面是否有异常渗漏，如出现异常渗漏则说明膜管已破损，不能使用。

2、安装：a、将硅橡胶密封圈装在膜管一端。

b、将膜组件壳体水平放置，膜管由周边至中心逐根插入。

c、将膜管另一侧密封圈套上，使膜管端面与膜壳平齐，且密封圈端面整齐，在一个水平面上。

d、一人扶稳壳体，另一人将组件压板扣上，拧紧周边八只M10的螺栓，直至压板与壳体花板密合。

注意将密封圈置于压板槽内。

e、将另一压板装上。

f、将组件轻轻平放。

注意：1.4μm的除菌膜有方向，膜管外侧的箭头方向与泵出口流体流动方向要一致。

四、组件密封性能检验组件使用之前，更换密封圈或膜管之后，应进行如下试验。

1、放空组件壳体中液体，堵住膜管的一个主进料口和一个渗透侧出口，临时堵住另一个渗透侧出口，垂直放置膜管组件，从上主进料口灌水至大量气泡被排除；2、从上渗透侧口处注入最大压力不超过0.03MPa的空气，如果密封效果好，则液面上见不到更多的气泡，若密封效果不好或密封圈位置不正确，气泡将会持续冒下去而不会中断。

当膜管破损时，将涌出一个小喷泉。

3、将膜管组件到过来，重复以上的检查步骤。

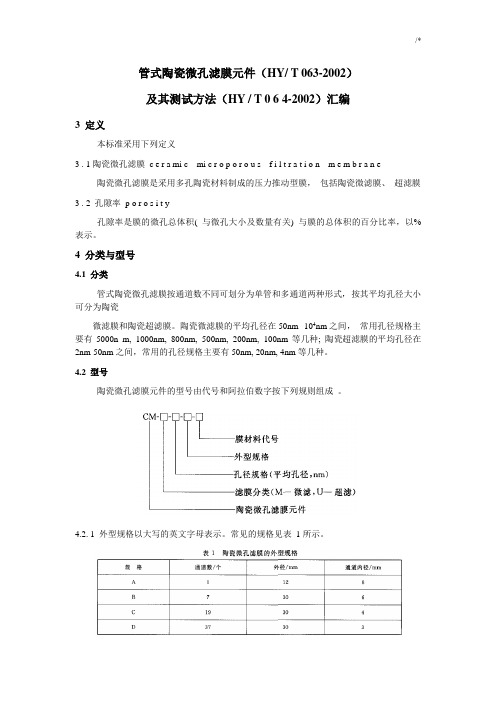

管式陶瓷微孔滤膜元件（HY/ T 063-2002）及其测试方法（HY / T 0 6 4-2002）汇编3 定义本标准采用下列定义3 . 1陶瓷微孔滤膜c e r a mi c mi c r o p o r o u s f i l t r a t i o n m e m b r a n e陶瓷微孔滤膜是采用多孔陶瓷材料制成的压力推动型膜，包括陶瓷微滤膜、超滤膜3 . 2 孔隙率p o r o s i t y孔隙率是膜的微孔总体积( 与微孔大小及数量有关) 与膜的总体积的百分比率，以%表示。

4 分类与型号4.1 分类管式陶瓷微孔滤膜按通道数不同可划分为单管和多通道两种形式，按其平均孔径大小可分为陶瓷微滤膜和陶瓷超滤膜。

陶瓷微滤膜的平均孔径在50nm -104nm之间，常用孔径规格主要有5000n m, 1000nm, 800nm, 500nm, 200nm, 100nm等几种; 陶瓷超滤膜的平均孔径在2nm-50nm之间，常用的孔径规格主要有50nm, 20nm, 4nm等几种。

4.2 型号陶瓷微孔滤膜元件的型号由代号和阿拉伯数字按下列规则组成。

4.2. 1 外型规格以大写的英文字母表示。

常见的规格见表1所示。

4.2.2 膜材料代号以金属元素符号表示，几种常用的膜材料见表2.示例:CM-M-800-C-Al表示陶瓷微孔滤膜元件为:cm为陶瓷微孔滤膜元件，M为微滤，孔径为800 nm，通道数为19个通道，外径为30 mm，膜材料为氧化铝。

5 要求及测试方法（T）T 3 定义本标准采用下列定义。

T 3.1 干膜d r y m e mb r a n e干膜是指孔内无浸润剂，并充满渗透剂的陶瓷微孔滤膜。

T 3.2 湿膜we t me mb r a n e用浸润剂充分浸润后的陶瓷微孔滤膜称为湿膜。

T 4 主要试剂和材料本方法中所用下列试剂均为分析纯。

—纯净水: 符合G B 1 7 3 2 3 各项技术指标。

陶瓷检验标准资料陶瓷制品是指经高温热处理工艺合成的无机非金属固体材料。

根据原料和土质的不同，陶瓷可以分为普通陶瓷和特种陶瓷。

普通陶瓷使用粘土、长石、石英等天然硅酸原料，而特种陶瓷则是人工合成材料。

根据土质的不同，陶瓷可以分为七种，包括骨灰瓷、特白、薄、半瓷、釉下彩绘之礼品、赭红色和米黄色。

根据烧成温度和用途的不同，陶瓷可以分为高温瓷、中温瓷、低温瓷、日用陶瓷、工艺陶瓷、艺术陶瓷等。

陶瓷的性质包括白度、透光度、光泽度、热性、耐酸性、质密性和脆性。

其中光泽度取决于瓷器表面的平坦程度和光滑程度。

热稳定性可以通过将测试样放于电炉内逐渐升温的方法来测定。

陶瓷是一种良好的耐酸材料，能耐无机酸和有机酸及盐的侵蚀，但抵抗侵蚀能力较弱。

因此，在使用餐具瓷釉时要注意弱酸碱的侵蚀，以免铅的溶出量超过一定量对人体造成危害。

日用陶瓷的质地非常致密，吸水率不超过0.5%，而陶器的吸水率则从4-5%开始。

为了改善陶器材料的脆性，已经研制出了高韧性、高强度的氧化锆陶瓷。

制作陶瓷的过程中需要注意以下几点：1.原料配制原料分为可塑性和不可塑性两种类型。

可塑性原料主要是粘土类天然矿物，如高岭土、多水高岭土等，它们在坯料中起到塑化和粘结作用。

无可塑性的原料中，石英可以降低坯的粘性，烧成后的石英可以深入长石玻璃中，提高液体相的粘度，防止高温变形。

长石则属于熔剂原料，高温下溶融后可以溶解一部分石英及高岭土分解产物，对熔融后的高粘度玻璃可以起到高温胶结作用，能增加制品的密实性和强度。

2.制模制作模具需要先制作土模、原始模、CASE模，最终生产模是用石膏模制作的。

石膏模是硬模，无法制作很复杂的造型和深纹路。

制作模具的石膏要先抽空，再按1:0.7到1:0.85的比率调成石膏料，用硬性石膏做成的CASE模是原模分开来的几个组成部分。

用CASE模可以灌制出多个生产模，用于生产陶瓷制品。

CASE模使用次数过多会磨损，用其生产的产品表面会有颗粒。

CASE模与生产模可互相复制，一般要留1个或2个第一代的生产模作模种，在CASE模损坏的时候用来复制。

陶瓷膜技术参数1. 介绍陶瓷膜是一种常用于分离和过滤的薄膜材料，由陶瓷颗粒或纤维制成。

它具有优异的耐高温、耐腐蚀和抗污染性能，广泛应用于水处理、气体分离、固液分离等领域。

本文将详细介绍陶瓷膜的技术参数。

2. 膜材料陶瓷膜的基本材料主要包括氧化铝（Al2O3）、二氧化硅（SiO2）、氧化锆（ZrO2）等。

不同材料具有不同的物理性质和应用范围。

例如，氧化铝具有良好的机械强度和抗污染性能，适用于高浊度水体的过滤；二氧化硅具有较大的孔径和较高的通量，适用于微滤和超滤；氧化锆具有优异的耐温性能，适用于高温条件下的分离。

3. 孔径大小陶瓷膜的孔径大小决定了其分离效果和通量。

通常，陶瓷膜的孔径可以分为微滤、超滤、纳滤和逆渗透四个级别。

微滤膜的孔径范围为0.1-10微米，主要用于固液分离；超滤膜的孔径范围为0.001-0.1微米，可用于有机物的去除和颗粒物的过滤；纳滤膜的孔径范围为0.001-0.01微米，可用于溶解物质和胶体颗粒的分离；逆渗透膜的孔径小于0.001微米，可用于溶解盐和有机物质的去除。

4. 通量陶瓷膜的通量是指单位面积上通过膜的流体量。

通常以单位时间内通过单位面积上液体或气体流量来表示。

陶瓷膜由于具有较高的机械强度和抗污染性能，通量相对较高。

根据不同孔径和应用领域的要求，陶瓷膜的通量可以达到几十到几百立方米/平方米/小时。

5. 耐温性能陶瓷膜具有优异的耐温性能，可在高温环境下稳定运行。

不同材料的陶瓷膜具有不同的耐温范围，一般可达到200-1000摄氏度。

耐温性能的提高可以扩展陶瓷膜的应用范围，例如在电子、化工等领域中的高温分离和过滤。

6. 抗污染性能陶瓷膜由于其特殊的物理结构和表面特性，具有较好的抗污染性能。

它可以有效阻止颗粒物、胶体物质和生物微生物等污染物进入膜孔，从而延长了膜的使用寿命。

此外，陶瓷膜还可通过清洗和反吹等方式进行维护，进一步提高抗污染性能。

7. 应用领域陶瓷膜广泛应用于水处理、气体分离、固液分离等领域。

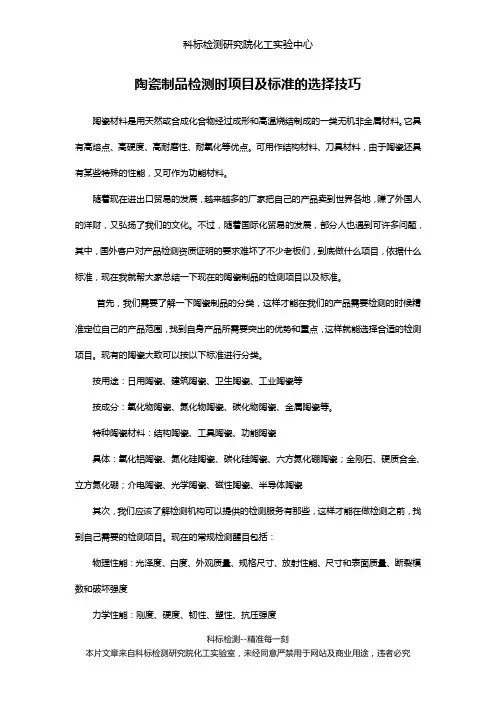

陶瓷制品检测时项目及标准的选择技巧陶瓷材料是用天然或合成化合物经过成形和高温烧结制成的一类无机非金属材料。

它具有高熔点、高硬度、高耐磨性、耐氧化等优点。

可用作结构材料、刀具材料，由于陶瓷还具有某些特殊的性能，又可作为功能材料。

随着现在进出口贸易的发展，越来越多的厂家把自己的产品卖到世界各地，赚了外国人的洋财，又弘扬了我们的文化。

不过，随着国际化贸易的发展，部分人也遇到可许多问题，其中，国外客户对产品检测资质证明的要求难坏了不少老板们，到底做什么项目，依据什么标准，现在我就帮大家总结一下现在的陶瓷制品的检测项目以及标准。

首先，我们需要了解一下陶瓷制品的分类，这样才能在我们的产品需要检测的时候精准定位自己的产品范围，找到自身产品所需要突出的优势和重点，这样就能选择合适的检测项目。

现有的陶瓷大致可以按以下标准进行分类。

按用途：日用陶瓷、建筑陶瓷、卫生陶瓷、工业陶瓷等按成分：氧化物陶瓷、氮化物陶瓷、碳化物陶瓷、金属陶瓷等。

特种陶瓷材料：结构陶瓷、工具陶瓷、功能陶瓷具体：氧化铝陶瓷、氮化硅陶瓷、碳化硅陶瓷、六方氮化硼陶瓷；金刚石、硬质合金、立方氮化硼；介电陶瓷、光学陶瓷、磁性陶瓷、半导体陶瓷其次，我们应该了解检测机构可以提供的检测服务有那些，这样才能在做检测之前，找到自己需要的检测项目。

现在的常规检测醒目包括：物理性能：光泽度、白度、外观质量、规格尺寸、放射性能、尺寸和表面质量、断裂模数和破坏强度力学性能：刚度、硬度、韧性、塑性、抗压强度热学性能：导热性、膨胀系数、化学稳定性、尺寸稳定性电学性能：导电性、击穿电压或击穿强度、绝缘电阻、介质常数化学性能：耐酸碱、耐腐蚀、耐氧化等化学成分：元素含量、氧化物含量具体检测时该选择什么项目，要根据自身产品的性能要求和使用环境来选择，不要做不需要的额外的项目，浪费自己的钱。

最后是检测标准的了解和选择，国内陶瓷制品的检测标准一般是：GB/T 8411.3-2009 陶瓷和玻璃绝缘材料第3部分：材料性能GB/T 3389-2008 压电陶瓷材料性能测试方法性能参数的测试GB/T3300 日用陶瓷器变形检验方法GB/T3301 日用陶瓷器容积、口径误差、高度误差、重量误差、缺陷尺寸的测定方法GB/T3534 日用陶瓷器铅、镉溶出量测定方法标准的选择依据的是客户的要求，如果客户没有做具体要求的话，选择标准的时候尽量选择比较简单的，那样就能充分减少检测成本了。

日用陶瓷技术要求日用陶瓷饮食器具遵循瓷种和传统特色分类，现有产品国家标准８个： 日用瓷器GB/T 3532-1995青花日用细瓷器GB10811-1989 青花玲珑日用细瓷器GB10812-1989 建白高级日用细瓷器GB10814-1989 日用青瓷器GB10813.1-1989 日用精陶器GB10815-1989 紫砂陶器GB10816-1989 骨灰瓷器GB/T13522-1992还有行业及地方产品标准多项，如砂锅QB/T3732.2-1999等。

1. 吸水率：细瓷类产品不大于0.5%,普瓷类产品不大于1.0%，炻器类产品不大于 3.0%。

2. 热稳定性成套或系列产品：餐具以中型盘、碗类产品为代表，茶、咖啡具非成套或系列产品，小、中型号产品，180℃至20℃热交换一次不裂；大、特型产品：160℃至20℃热交换一次不裂。

3. 白瓷白度（推荐性指标）、釉面光泽度（无光釉除外）及成套产品的釉色色 差应符合（表1)规定。

表14. 产品不许有炸釉、磕碰、裂穿和渗漏缺陷。

5. 产品规格误差口径误差：口径等于或大于60mm 的允许±1.5%，口径小于60mm 的允许±2.0%。

高度误差：允许±3.0%。

重量误差：±6.0%。

6.有盖产品盖与口基本吻合壶类在倾斜70 度时，盖子不许脱落。

当盖子向一方移动时，盖子与壶口的距离不得超过3mm 。

壶嘴的口部不得低于壶口3mm 。

7.成套产品要求配套无差错，花面色泽要求其本一致。

项目 等级优等品 一等品 合格品 白 度 ≥70.0≥60.0≥51.0 光泽度 ≥81.0≥80.0 色 差≤1.0≤2.0 ≤3.08. 光滑与平稳优等品的向面、花面、口、底（沿）基本光滑，放在平面上应平稳。

一等品、合格品的釉面、花面、口底（沿）基本光滑，放在平面上基本平稳。

9.产品外观质量产品的外观质量包括缺陷名称、测定物理量、计量单位、产品规格、缺陷允许范围方面，具体要求见表2，应须符合下列要求：10.其它要求变形测定按GB 3300执行光泽度测定按GB 3295执行白度、色差测定按QB/T1503执行产品规格误差、缺陷尺寸测定按GB 3301执行。
