第四章 汽车制动性能检测

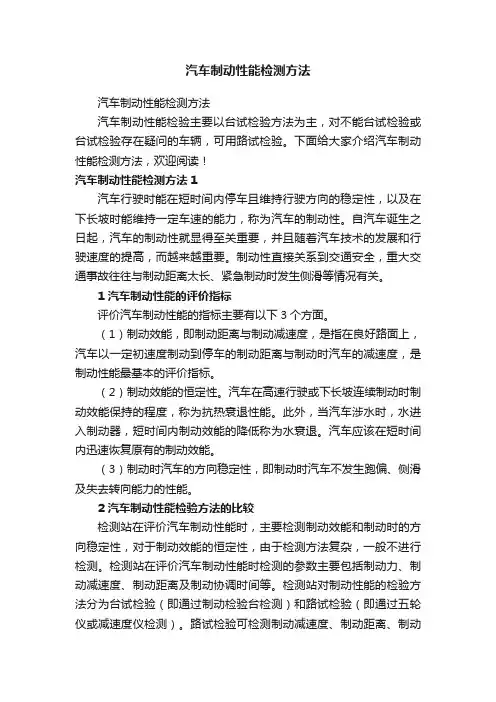

汽车制动性能检测方法汽车制动性能检测方法汽车制动性能检验主要以台试检验方法为主，对不能台试检验或台试检验存在疑问的车辆，可用路试检验。

下面给大家介绍汽车制动性能检测方法，欢迎阅读！汽车制动性能检测方法1汽车行驶时能在短时间内停车且维持行驶方向的稳定性，以及在下长坡时能维持一定车速的能力，称为汽车的制动性。

自汽车诞生之日起，汽车的制动性就显得至关重要，并且随着汽车技术的发展和行驶速度的提高，而越来越重要。

制动性直接关系到交通安全，重大交通事故往往与制动距离太长、紧急制动时发生侧滑等情况有关。

1 汽车制动性能的评价指标评价汽车制动性能的指标主要有以下3个方面。

（1）制动效能，即制动距离与制动减速度，是指在良好路面上，汽车以一定初速度制动到停车的制动距离与制动时汽车的减速度，是制动性能最基本的评价指标。

（2）制动效能的恒定性。

汽车在高速行驶或下长坡连续制动时制动效能保持的程度，称为抗热衰退性能。

此外，当汽车涉水时，水进入制动器，短时间内制动效能的降低称为水衰退。

汽车应该在短时间内迅速恢复原有的制动效能。

（3）制动时汽车的方向稳定性，即制动时汽车不发生跑偏、侧滑及失去转向能力的性能。

2 汽车制动性能检验方法的比较检测站在评价汽车制动性能时，主要检测制动效能和制动时的方向稳定性，对于制动效能的恒定性，由于检测方法复杂，一般不进行检测。

检测站在评价汽车制动性能时检测的参数主要包括制动力、制动减速度、制动距离及制动协调时间等。

检测站对制动性能的检验方法分为台试检验（即通过制动检验台检测）和路试检验（即通过五轮仪或减速度仪检测）。

路试检验可检测制动减速度、制动距离、制动协调时间和稳定性；台试检验可检测制动力、制动力平衡和车轮阻滞力。

2.1制动性能路试检验《机动车运行安全技术条件》（GB 7258-2012）第7、11、3条规定，对台试检验制动性能结果有异议的，在空载状态下按第7、10条（路试检验制动性能）规定进行路试复检；对空载状态复检结果有异议的，以满载路试复检结果为准。

汽车制动性能测试方法分析汽车制动性能测试是保证车辆行驶安全的重要环节。

本文将分析汽车制动性能测试的方法，探讨测试时需要注意的问题，以及测试结果的解读。

1. 定义汽车制动性能测试是指通过特定的测试方法，测量车辆在一定速度下制动距离和制动时间的指标，并将测试结果与标准要求进行比较，以判断车辆制动性能是否符合国家标准和企业要求。

2. 测试方法常见的汽车制动性能测试方法包括静态制动距离测试、动态制动距离测试、车速指标测试和制动力测试等。

2.1 静态制动距离测试静态制动距离测试是在静止状态下通过行车制动器进行测试。

测试车辆驶入测试区域后，停车后车辆的前轮和后轮都必须垂直于测试道路，测试仪器通过检测车辆从制动器接触到完全停止时所需的距离，来测量车辆静态制动距离。

2.2 动态制动距离测试动态制动距离测试是在一定速度下通过踩刹车测试。

测试车辆驶入测试区域后，进行加速到一定速度后，刹车达到停车状态前所需的时间和距离并计算出动态制动距离。

2.3 车速指标测试车速指标测试是对车辆的动态性能进行测试，主要包括加速能力和最高车速等指标的测试。

测试时可使用加速测试仪器和GPS定位仪器进行测试。

2.4 制动力测试制动力测试是对车辆制动力大小进行测试，测试时可使用汽车制动力测试仪器进行测试。

3. 测试注意事项进行汽车制动性能测试时需要注意以下事项：3.1 测试前准备在进行测试前，需要保证测试仪器和测试区域符合测试标准，测试仪器需进行检修，测试区域必须达到所需的标准，并清理测试区域。

3.2 测试过程测试时需要注意测试过程的记录及数据的准确性。

测试时必须按照标准程序进行测试，并注明测试的日期、时间、测试人员名称和测试车辆等信息，同时确保测试过程不受任何干扰。

3.3 测试结果测试结果的误差会受到多个因素影响，例如测试操作、测试仪器准确度、测试环境和测试车辆等。

需要检查结果对比标准是否符合要求，并对测试数据作出评价和分析。

4. 测试结果解读汽车制动性能测试结果的解读需要参考制动距离、制动时间、制动平均加速度、制动温度和制动能力等指标，并根据标准要求进行评价和分析。

汽车制动性能检测标准汽车制动性能是汽车安全性的重要指标之一，而汽车制动性能检测标准则是评价汽车制动性能的重要依据。

汽车制动性能检测标准的制定，旨在保障汽车行驶过程中的安全，有效预防交通事故的发生。

本文将对汽车制动性能检测标准进行详细介绍，以便广大汽车制造商、检测机构和相关从业人员了解和遵守相关标准，提高汽车制动性能的质量和安全性。

首先，汽车制动性能检测标准包括哪些内容呢？一般来说，汽车制动性能检测标准主要包括制动力平衡、制动距离、制动稳定性、制动失灵、制动温升等方面的内容。

制动力平衡是指在不同路面条件下，车轮的制动力是否能够保持平衡，避免因制动不均匀而导致车辆失控。

制动距离是指车辆在制动状态下所需的距离，这直接关系到车辆的制动灵敏度和制动效果。

制动稳定性则是指车辆在制动状态下是否能够保持稳定，避免制动过程中的侧滑或打滑现象。

制动失灵和制动温升则是指车辆在长时间制动或紧急制动情况下，制动系统是否会出现失灵或者温度过高的情况，从而影响制动效果。

其次，汽车制动性能检测标准的重要性何在？首先，汽车制动性能关系到驾驶员和乘客的生命安全，一辆制动性能良好的车辆能够在紧急情况下及时制动，有效避免交通事故的发生。

其次，汽车制动性能检测标准的制定和执行，有利于规范汽车制造商的生产行为，促使其加强对汽车制动系统的设计和制造质量控制，提高车辆的整体安全性能。

最后，汽车制动性能检测标准的实施，也有利于提高相关从业人员的专业水平，规范汽车检测行为，保障汽车制动性能检测结果的准确性和可靠性。

最后，如何有效执行汽车制动性能检测标准呢？首先，汽车制造商应严格按照国家和行业标准，对汽车制动系统进行设计和生产，确保制动性能符合标准要求。

其次，汽车检测机构应严格执行相关标准，对新车和在用车辆进行定期的制动性能检测，及时发现和排除制动系统存在的安全隐患。

最后，驾驶员也应定期对车辆的制动系统进行检查和维护，确保制动性能处于最佳状态，做到安全驾驶。

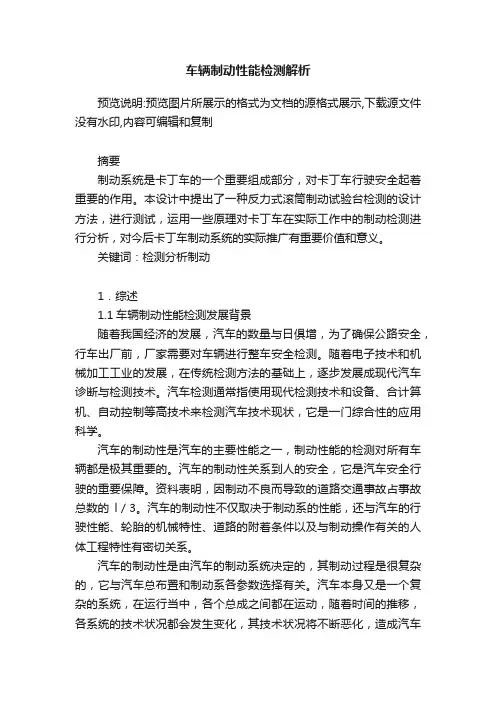

车辆制动性能检测解析预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制摘要制动系统是卡丁车的一个重要组成部分，对卡丁车行驶安全起着重要的作用。

本设计中提出了一种反力式滚筒制动试验台检测的设计方法，进行测试，运用一些原理对卡丁车在实际工作中的制动检测进行分析，对今后卡丁车制动系统的实际推广有重要价值和意义。

关键词：检测分析制动1．综述1.1车辆制动性能检测发展背景随着我国经济的发展，汽车的数量与日俱增，为了确保公路安全，行车出厂前，厂家需要对车辆进行整车安全检测。

随着电子技术和机械加工工业的发展，在传统检测方法的基础上，逐步发展成现代汽车诊断与检测技术。

汽车检测通常指使用现代检测技术和设备、合计算机、自动控制等高技术来检测汽车技术现状，它是一门综合性的应用科学。

汽车的制动性是汽车的主要性能之一，制动性能的检测对所有车辆都是极其重要的。

汽车的制动性关系到人的安全，它是汽车安全行驶的重要保障。

资料表明，因制动不良而导致的道路交通事故占事故总数的l／3。

汽车的制动性不仅取决于制动系的性能，还与汽车的行驶性能、轮胎的机械特性、道路的附着条件以及与制动操作有关的人体工程特性有密切关系。

汽车的制动性是由汽车的制动系统决定的，其制动过程是很复杂的，它与汽车总布置和制动系各参数选择有关。

汽车本身又是一个复杂的系统，在运行当中，各个总成之间都在运动，随着时间的推移，各系统的技术状况都会发生变化，其技术状况将不断恶化，造成汽车的各种性能的下降，从而使其发生故障的可能性逐渐增加，造成交通安全隐患的大量聚合。

随着道路质量的提高和高等级公路及高速公路的发展，汽车行驶速度愈来愈快，因此对汽车制动性能的要求也愈来愈高。

1.2 车辆制动性能试验台的研究意义我们知道，路试法虽是最直观、最真实的一种检测方法。

但路试法需要专业的试验场地，在我国专业的试验场地并不多，国家级的汽车试验场只有四个：海南汽车试验场、襄樊汽车试验场、中国定远汽车试验场、北京通州汽车试验场。

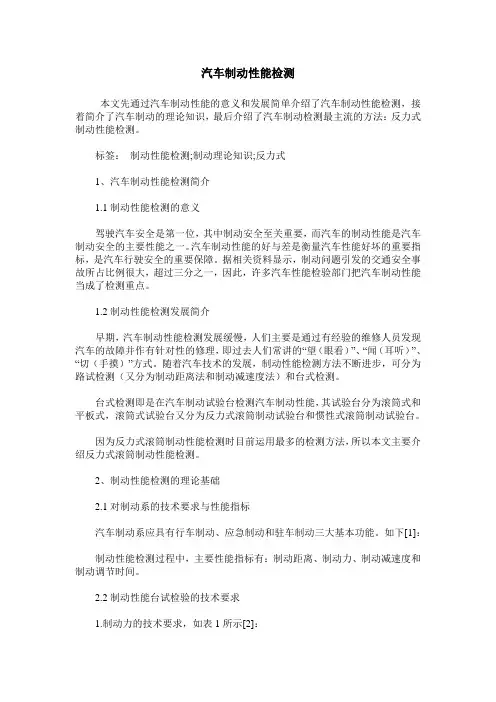

汽车制动性能检测本文先通过汽车制动性能的意义和发展简单介绍了汽车制动性能检测，接着简介了汽车制动的理论知识，最后介绍了汽车制动检测最主流的方法：反力式制动性能检测。

标签：制动性能检测;制动理论知识;反力式1、汽车制动性能检测简介1.1制动性能检测的意义驾驶汽车安全是第一位，其中制动安全至关重要，而汽车的制动性能是汽车制动安全的主要性能之一。

汽车制动性能的好与差是衡量汽车性能好坏的重要指标，是汽车行驶安全的重要保障。

据相关资料显示，制动问题引发的交通安全事故所占比例很大，超过三分之一，因此，许多汽车性能检验部门把汽车制动性能当成了检测重点。

1.2制动性能检测发展简介早期，汽车制动性能检测发展缓慢，人们主要是通过有经验的维修人员发现汽车的故障并作有针对性的修理，即过去人们常讲的“望（眼看）”、“闻（耳听）”、“切（手摸）”方式。

随着汽车技术的发展，制动性能检测方法不断进步，可分为路试检测（又分为制动距离法和制动减速度法）和台式检测。

台式检测即是在汽车制动试验台检测汽车制动性能，其试验台分为滚筒式和平板式，滚筒式试验台又分为反力式滚筒制动试验台和惯性式滚筒制动试验台。

因为反力式滚筒制动性能检测时目前运用最多的检测方法，所以本文主要介绍反力式滚筒制动性能检测。

2、制动性能检测的理论基础2.1对制动系的技术要求与性能指标汽车制动系应具有行车制动、应急制动和驻车制动三大基本功能。

如下[1]：制动性能检测过程中，主要性能指标有：制动距离、制动力、制动减速度和制动调节时间。

2.2制动性能台试检验的技术要求1.制动力的技术要求，如表1所示[2]：表1 制动力的技术要求满载制动力总和与整车重量的比值空载前轴制动力与轴荷载的比值2.制动力平衡要求，如下表2所示：表2 制动力平衡技术要求前轴左、右轮制动力差比上该左、右轮中制动力大者后轴3.车轮阻滞力技术要求[3]汽车和无轨电车车轮阻滞力均不得大于该轴轴荷。

4.驻车制动性能技术要求，如下表1.3所示：表1.3 驻车制动性能技术要求总质量为整备质量1.2倍以下的车驻车制动力的总和与整车重量的比值总质量为整备质量1.2倍以上的车5.机动车制动完全释放时间限制机动车制动完全释放时间（从松开制动踏板到制动消除所需要的时间）对单车不得大于0.8s。

单元四汽车制动性能的检测学习目标：1.能够通过查阅相关维修技术资料等方式获取车辆信息；2.能够正确掌握汽车制动性能的评价指标；3.能正确的制定汽车制动性能检测工作计划，并和小组的成员共同协作完成工作任务；4.能正确的选择和使用检测设备对检测车辆进行检测；5.能正确记录、分析各种检测结果并做出故障判断；6.能正确填写任务工作单；任务描述：东风标致研制出一款新车，派你对其进行燃油经济性检测。

学习任务一汽车制动性能标准的确定一、相关知识1.对汽车制动系的要求汽车制动系统技术状况的变化直接影响汽车行驶、停车的安全性。

GB7258—2004《机动车运行安全技术条件》对汽车的制动性能提出的部分要求如下：（1）机动车必须设置行车制动、应急制动和驻车制动装置，应能保证汽车行车制动、应急制动和驻车制动的其中一个或两个系统的操纵机构的任何部件失效时，仍具有应急制动功能。

（2）行车制动系的制动踏板自由行程应符合该车的有关技术条件。

（3）行车制动在产生最大制动作用时的踏板力，对于座位数小于或等于9的载客汽车应不大于500N，对于其他车辆不大于700N。

驻车制动手操纵时，座位数小于或等于9的载客汽车应不大于400N，其他车辆不大于600N；脚操纵时座位数小于或等于9的载客汽车应不大于500N，其他车辆不大于700N。

（4）液压行车制动在达到规定的制动效能时，踏板行程不得超过踏板全行程的3/4，制动器装有自动调整间隙装置的车辆的踏板行程不得超过全行程的4/5。

驻车制动的操纵装置一般应在操纵装置全行程的2/3以内产生规定的制动效能，驻车制动机构装有自动调节装置时允许在全行程的3/4以内达到规定的制动效能。

（5）采用气压制动的机动车当气压升至600kPa且不使用制动的情况下，停止空气压缩机3mm后，其气压的降低值应不大于10kPa。

在气压为600kPa的情况下，将制动踏板踩到底，待气压稳定后观察3min，单车气压降低值不得超过20kPa；列车气压降低值不得超过30kPa。

中华⼈民共和国机动车制动检验规范（试⾏）⽬录第⼀章总则第⼆章制动装置第三章⽤制动距离检验车辆制动性能第四章⽤制动⼒检验汽车制动性能第五章检验仪器、设备与试验场地第六章附则第⼀章总则第⼀条为保障⾏车安全，提⾼运输效率，适应交通运输现代化的需要，特制订本规范。

第⼆条本规范适⽤于汽车（包括于汽车带挂车和半挂车）、⽆轨电车、特种汽车、⼆、三轮摩托车和⽅向盘式拖拉机带挂车等机动车辆，对⼿扶式拖拉机的制动装置也提出了适当要求。

第三条机动车的制动装置及制动性能，必须符合本规范的有关要求。

对于汽车、⽆轨电车和牵引车带半挂车的制动性能要求，根据其总重量按⼩、中、⼤三种车型分别规定（详见表⼀和表⼆）。

第四条本规范由交通监理部门和公安交通管理部门负责监督、贯彻执⾏。

第⼆章制动装置第五条通⾏城镇街道和公路的机动车以及出⼚的新车，必须装有⾏车和停车制动装置。

挂车和半挂车（包括新出⼚的）必须装有⾏车制动装置。

两轴挂车⾄少在后轴两轮上装有⾏车制动装置。

⼿扶拖拉机拖带的挂车也必须装有可靠的制动装置。

制动装置应保持技术状况良好，操纵轻便，完整可靠。

第六条停车制动装置的安装位置要适当，其⼿柄⾏程必须有⼀定的贮备。

停车制动杆卡锁必须有效。

施加于停车制动杆上的⼒，不⼤于３５公⽄。

第七条制动管路要有⾜够的耐压强度并安装牢固，不得与运动件摩擦相碰，不得有漏油、漏⽓现象。

第⼋条⽓压制动系统必须装有限压装置，确保不超过贮⽓筒允许的最⼤⽓压。

贮⽓筒应装有放⽔阀。

第九条采⽤⽓压制动系统的车辆，应在发动机最⼤转速下，四分种（带挂车的为六分钟）内，⽓压表的指⽰⽓压不低于起步⽓压。

贮⽓筒的容量，应在不继续充⽓的情况下，连续五次紧急制动后，⽓压不低于起步⽓压。

第⼗条采⽤液压制动系统或机械制动系统的车辆，要求在踏板全⾏程的五分之四以内，达到最⼤制动效能。

第⼗⼀条在车轮跳动和转向时，不应有⾃⾏制动现象。

当挂车与牵引车意外脱离后，挂车应能⾃⾏制动，牵引车的制动仍然有效。

汽车制动性能试验一、实验目的1、测定汽车的制动性能2、掌握影响制动性能的主要因素二、实验使用仪器非接触车速仪、风速计各一套，打印纸若干，试验车一辆等三、实验原理1、制动距离与制动减速度（定义、影响因素）2、制动效能的恒定性（定义、影响因素）3、制动时汽车的方向稳定性（定义、影响因素）本次实验，主要利用非接触车速仪来测量汽车在不同的车速下制动时车辆的制动距离和制动时间，进而计算出制动减速度，并对其结果进行评判，对该车的制动性能作出评价。

四、实验方法及步骤试验前将光电头安装于车上，把车速仪各连线接好，接上电源，特别注意电源正负极不要接错。

将制动踏板开关装在踏板上，另一端接在仪器后面板的“制动”插座上。

1、选择工况:开机或按复位键,显示Good字样,在按制动键,奏输入音乐。

2、预置数据：检查修改传感器系数。

按B键，最高位LED显示b，然后按两位数字键，表示制动初速，最低两位LED显示制动初速值（单位：10公里/小时），如果键入数字出错，可重新按B键，再键入正确的数字。

例如：欲从30公里/小时制动，则先按B键，再按数字0和数字3两个键。

按C键最高位LED显示C，然后按二位数字键，表示采样速度间隔，由最低二位LED 显示采样速度间隔值（单位：10公里/小时）。

如果键入数字出错，可重新按C键，再键入正确的数字，例如希望速度每变化10公里/小时得到一组相应的距离值和时间值，则可先按C键，再按数字0和数字1两个数字键。

3、准备试验：按开始键，奏输入完成音乐，LED显示汽车速度。

当汽车实测速度等于预置初速时，仪器发出有节奏的蜂鸣声，表示测试条件已具备。

可待汽车实际速度略大于预置初速后，做制动准备。

4、试验过程：按开始键，表示制动准备就绪。

当司机监视车速等于预置车速时迅速踩动踏板，测试过程自动开始，显示器仍然显示即时速度值，最低位LED 显示U。

入狱监视其它参数的变化情况，可用键盘改变显示内容。

按B键，显示距离值；按C键，显示时间值；按D键，显示减速度值；按A键，重新显示速度值。

第四章汽车制动性能检测制动检验台常见的分类方法有：按测试原理不同，可分为反力式和惯性式两类；按检验台支撑车轮形式不同，可分为滚筒式和平板式两类；按检测参数不同，可分为测制动力式、测制动距离式、测制动减速度式和综合式四种；按检验台的测量、指示装置、传递信号方式不同，可分为机械式、液力式和电气式三类；目前国内汽车综合性能检测站所用制动检验设备多为反力式滚筒制动检验台和平板式制动检验台。

目前国内外已研制出惯性式防抱死制动检验台但价格昂贵，短期内难以普及应用。

本章内容重点介绍反力式滚筒制动试验台。

第一节制动台结构及工作原理一、反力式滚筒制动检验台1．基本结构反力式滚筒制动检验台的结构简图如图2-4-1所示。

它由结构完全相同的左右两套对称的车轮制动力测试单元和一套指示、控制装置组成。

每一套车轮制动力测试单元由框架（多数试验台将左、右测试单元的框架制成一体）、驱动装置、滚筒组、举升装置、测量装置等构成。

图 2-4-1 反力式制动检验台结构简图(1)驱动装置驱动装置由电动机、减速器和链传动组成。

电动机经过减速器减速后驱动主动滚筒，主动滚筒通过链传动带动从动滚筒旋转。

减速器输出轴与主动滚筒同轴连接或通过链条、皮带连接，减速器壳体为浮动连接（即可绕主动滚筒轴自由摆动）。

日式制动台测试车速较低，一般为0.1～0.18km/h, 驱动电动机的功率较小，为2×0.7～2×2.2kW；而欧式制动台测试车速相对较高，为2.0～5km/h，驱动电动机的功率较大，为2×3～2×11kW。

减速器的作用是减速增扭，其减速比根据电动机的转速和滚筒测试转速确定。

由于测试车速低，滚筒转速也较低，一般在40～100r/min范围(日式检验台转速则更低，甚至低于10r/min)。

因此要求减速器减速比较大，一般采用两级齿轮减速或一级蜗轮蜗杆减速与一级齿轮减速。

理论分析与试验表明，滚筒表面线速度过低时测取协调时间偏长、制动重复性较差，过高时对车轮损伤较大，推荐使用滚筒表面线速度为2.5km/h左右的制动台。
