11CBFSFDZ系列防爆轴流风机分为壁式。管道

轴流风机的型号以及参数轴流风机型号1，T35-11轴流风机T35-11系列11.2号风机T35-11系列10号风机T35-11系列9号风机T35-11系列8号风机T35-11系列号风机T35-11系列6.3号风机T35-11系列5.6号风机T35-11系列5号风机T35-11系列号风机T35-11系列3.55号风机T35-11系列2.8号风机T35-11系列3.15号风机2，SWF低噪声混流式通风机SWF系列13 号风机SWF系列12 号风机SWF系列11 号风机SWF系列10 号风机SWF系列9 号风机SWF系列8 号风机SWF系列7 号风机SWF系列6 号风机SWF 系列5 号风机SWF系列 4.5 号风机SWF系列 4 号风机SWF系列 3.5 号风机SWF系列3 号风机SWF系列 2.5 号风机3，HTF消防高温排烟风机4，GXF SJG斜流式通风机GXF系列13 号风机GXF系列12 号风机GXF系列11 号风机GXF系列10 号风机GXF系列9 号风机GXF系列8 号风机GXF系列7 号风机GXF系列6 号风机GXF 系列5.5 号风机GXF系列 5 号风机GXF系列 4.5 号风机GXF系列 4 号风机5，DZ低噪声轴流风机DZ系列13 号风机DZ系列12 号风机DZ系列11 号风机6，DWT低噪声屋顶通风机DWT系列13 号风机DWT系列12 号风机DWT系列11 号风机DWT系列10 号风机DWT系列9 号风机DWT系列8 号风机DWT系列7 号风机DWT系列 6 号风机DWT系列5.5 号风机DWT系列5 号风机DWT系列4.5 号风机DWT系列4 号风机低噪声轴流风机参数低噪声轴流风机是高效、节能、超低噪声的新型轴流风机。

CDZ是T35-11的换代产品，除具备T35-11轴流风机的特点外，由于采用了宽型前掠式叶片等栅距结构，减少了气流在叶片表面上的分离和气流旋涡的形成，降低了风机内气流的二次损耗，减少了声源的空气动力噪声，气流稳定，对保护环境，节约能源，具有很好的社会经济效益。

轴流风机内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、定义轴流风机，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。

之所以称为“轴流式”，是因为气体平行于风机轴流动。

轴流式风机通常用在流量要求较高而压力要求较低的场合。

轴流风机可分为钢制风机、防腐风机、PVC风机和不锈钢风机等。

二、轴流风机的工作原理当叶轮旋转时，气体从进风口轴向进入叶轮，受到叶轮上叶片的推挤而使气体的能量升高，然后流入导叶。

导叶将偏转气流变为轴向流动，同时将气体导入扩压管，进一步将气体动能转换为压力能，最后引入工作管路。

轴流式风机叶片的工作方式与飞机的机翼类似。

但是，后者是将升力向上作用于机翼上并支撑飞机的重量，而轴流式风机则固定位置并使空气移动。

轴流式风机的横截面一般为翼剖面。

叶片可以固定位置，也可以围绕其纵轴旋转。

叶片与气流的角度或者叶片间距可以不可调或可调。

改变叶片角度或间距是轴流式风机的主要优势之一。

小叶片间距角度产生较低的流量，而增加间距则可产生较高的流量。

先进的轴流式风机能够在风机运转时改变叶片间距（这与直升机旋翼颇为相似），从而相应地改变流量。

这称为动叶可调(VP)轴流式风机。

轴流风机又叫局部通风机，是工矿企业常用的一种风机，但不同于一般的风机它的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域。

三、型号■管道加压轴流风机●JSF轴流通风机（SDF）●大风量轴流风机（JSF-Z）■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机●DWEX边墙风机（WEX）●DWBX板壁式轴流风机●JYFF大风量窗式负压风机●DZ低噪声轴流风机●T35轴流风机■岗位轴流风机●JGF节能岗位风机●JGS强力岗位送风机●JGC手提式岗位抽风机●JF雾化降温风机●JN暖风机■冷却轴流风机●JBF变压器冷却风机●JSF(Z)蒸发式冷凝器风机●JLFF制冷轴流风机●JSF（T）冷却塔风机●外转子轴流风机内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

轴流式通风机轴流风机又叫局部通风机，就是与风叶的轴同方向的气流(即风的流向和轴平行)，如电风扇,空调外机风扇就是轴流方式运行风机，是工矿企业常用的一种风机，它不同于一般的风机。

轴流风机的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域．如图图7-1-7所示，空气从轴向流入, 轴向流出。

轴流风机在地下工程施工通风中得到广泛应用。

（1）轴流风机的基本组成轴流风机由集风器, 叶轮, 导叶和扩散筒组成。

集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压；导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能, 同时可减少因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。

（2）抽流风机的原理叶片的旋转使空气受到冲击力, 从而使空气获得一定的速度和风压, 并由导叶和扩散筒将部分动能转变为静压, 从而使风机出口具有一定的风速和风压。

3）轴流风机的主要结构参数叶轮外径D, 叶轮轮毂直径d , 叶片的安装角θ(如图7-1-8所示), 安装角θ一般为10°、15°、20°、25°、30°、35°（如图7-1-9所示）。

1-叶片；2-导叶；3-轮毂（4）轴流风机的传动方式1.轴流风机型号200FZY4-D：200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机.2.T35-11-NO2.8是T35风机系列中的2.8号的风机，这是机械工业部规定的标准型号的风机。

“T”表示用途“通用风机”；“35”表示风机轮毂比（根部直径与顶部直径之比）为0.35，“11”中前一个“1”在离心风机上表示“单吸入”，在轴流风机中没有意义，后面的“1”表示第一次设计；“NO2.8”表示2.8号风机（叶轮直径为0.28米）。

轴流风机型号1. 引言轴流风机是一种常见的通风设备，广泛应用于工业和商业领域。

它主要用于排除污浊空气、通风、降温、干燥和输送颗粒物等工作场所。

本文将探讨轴流风机的型号分类以及其特点和应用。

2. 型号分类根据轴流风机的用途和特性，可以将其分为以下几个主要型号：2.1 直立式轴流风机直立式轴流风机的特点是具有小体积、高风速和大风量等优点，适用于空间有限的场所。

它广泛应用于工厂车间、仓库、体育场馆等场地。

2.2 壁挂式轴流风机壁挂式轴流风机是将风机直接安装在墙壁上，具有安装简便、占用空间小的特点。

它适用于商店、餐厅、办公室等空间较小的场所。

2.3 天花板式轴流风机天花板式轴流风机是将风机安装在天花板上，具有安装高度可调、区域风量均匀等特点。

它适用于大型商场、超市、会议厅等场所。

2.4 可调节式轴流风机可调节式轴流风机可以根据需要，调整风机的风速和风量。

它适用于需要灵活调节的场所，如娱乐场所、酒店等。

3. 特点与应用不同型号的轴流风机具有各自的特点和应用领域。

以下是常见特点和应用介绍：3.1 直立式轴流风机特点： - 小体积、高风速、大风量 - 适用于空间有限的场所- 节能、高效、噪音低应用： - 工厂车间通风 - 仓库排污通风 - 体育场馆通风3.2 壁挂式轴流风机特点： - 安装简便、占用空间小 - 主要用于局部通风 - 可调节安装角度应用： - 商店通风 - 餐厅通风 - 办公室通风3.3 天花板式轴流风机特点： - 安装高度可调、区域风量均匀 - 结构稳固、使用寿命长 - 外形美观、易清洁应用： - 大型商场通风 - 超市通风 - 会议厅通风3.4 可调节式轴流风机特点： - 可根据需要调节风速和风量 - 操作简便、灵活多变- 节能环保应用： - 娱乐场所通风 - 酒店通风 - 舞台演出通风4. 结论轴流风机是一种常见的通风设备，根据其不同型号和特点，可以应用于各种工业和商业场所。

选择合适的轴流风机型号对于通风效果的提升是非常重要的。

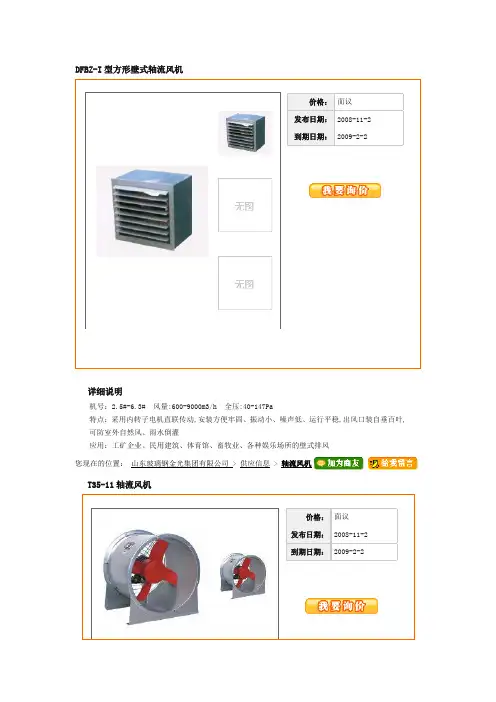

DFBZ-I型方形壁式轴流风机价格：面议发布日期：2008-11-2到期日期：2009-2-2详细说明机号：2.5#-6.3# 风量:600-9000m3/h 全压:40-147Pa特点：采用内转子电机直联传动,安装方便牢固、振动小、噪声低、运行平稳,出风口装自垂百叶,可防室外自然风、雨水倒灌应用：工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风您现在的位置：山东玻璃钢金光集团有限公司> 供应信息 > 轴流风机T35-11轴流风机价格：面议发布日期：2008-11-2到期日期：2009-2-2详细说明T35-11型玻璃钢轴流风机，是国家机械委员会推广使用的一种高效低压通风机，该机耗电量低噪音小，并具有优良的耐腐蚀等特点。

可用于工业厂房，机械制造，化工，印染，电镀，医药等行业。

T35-11型轴流风机，以叶轮直径的大小为NO；2。

8，NO3。

15，NO3。

55，NO4，NO4。

5，NO5，NO5。

6，NO6。

3，NO7。

1，NO8，NO9，NO1O，NO11。

2，共十二种型号，每一种型号的叶片都为4或着6片。

叶片又可装成15。

20。

25。

30。

35。

等角度，因此。

每一种机号由于叶片角度的大小，主轴转速快慢的不同，风机的风压，风量及所消耗的功率也不同，具体详见性能表。

机号转速R/MIN 风量M3/H 全压PA 电机型号功率KW2．8 2900 1649 152．0 YSF-5622 0．122．8 2900 2167 168．6 YSF-5632 0．182，8 2900 2685 173．5 YSF-5632 0．182．8 2900 2912 186．2 YSF-5632 0．182．8 2900 3202 232．3 YSF-6322 0．252．8 1450 826 38．2 YSF-5014 0．0252．8 1450 1086 43．1 YSF-5014 0．0252．8 1450 1346 44．1 YSF-5014 0．0252．8 1450 1464 48．0 YSF-5024 0．0402．8 1450 1605 59．8 YSF-5024 0．0403．15 2900 2339 192 YSF-6312 0．183．15 2900 3074 213．6 YSF-6322 0．253．15 2900 3810 219．5 YS-F6332 0．37侧壁、吸顶排风» DFBZ型方形壁式轴流风机DFBZ-I型方形壁式轴流风机机号：2.5#-6.3# 风量:600-9000m3/h全压:40-147Pa特点：采用内转子电机直联传动,安装方便牢固、振动小、噪声低、运行平稳,出风口装自垂百叶,可防室外自然风、雨水倒灌应用：工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风DFBZ-II型方形壁式轴流风机机号：7.1#-16# 风量:17700-64500m3/h 全压:55-62Pa特点：采用内转子电机皮带传动,安装方便牢固、振动小、噪声低、运行平稳应用：工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风性能参数表DFBZ-Ⅰ型机号转速（rpm）风量（m3/h）风压（Pa）功率（kW）噪声dB（A）重量Kg2.51450600400.025≤5715 800420.025≤5815 1000540.04≤58152.81450950410.025≤5816 1230450.04≤5917 1650580.06≤60173.214501720560.04≤6119 1940620.06≤6219 2250680.09≤63203.614502010650.06≤6222 2480730.09≤6322 3370760.12≤63234.014503540890.12≤6325 4080950.18≤6326 44701090.25≤63264.5145045101140.18≤642858701210.25≤6529机号转速（rpm）风量（m3/h）风压（Pa）功率（kW）噪声dB（A）重量Kg5.0145061701350.25≤653669201420.37≤664078901470.55≤68449604085590.09≤62304582620.12≤63305224650.18≤63315.69606400780.25≤68457410820.37≤69458060940.37≤70457204800440.12≤63405558460.18≤64426045530.18≤64426.39609760920.37≤7052105701020.55≤7154120001180.75≤72567207320520.18≤65457928570.25≤6650DFBZ-Ⅱ型DFBZ-Ⅲ型三、DFBZ型风机外形尺寸表（单位：mm）1、进风口安全网2、圆形内筒3、方形外壳4、电机5、叶轮6、百叶DFBZⅠ型外形尺寸机号D L L1A×A B×B 2.5260280255320×320370×3702.8290280255350×350400×4003.2330290265390×390440×4403.637310285430×430480×4804.0410350325470×470530×5304.5460360335520×520580×5805.0510375350580×580640×6405.6570375350640×640700×7006.3640395370710×710770×770DFBZⅢ型外形尺寸机号A B C D安装开孔3.5470410380365430×430 4510450385410470×470 5610550400510570×570 6710650430610670×670 7810750455710770×770 8910850470810870×870 91010950540910970×970 101110105054010101070×1070供应DFBZ型方形壁式轴流风机当前价:面议发货期:14天内发货最小起订:不限所在地:山东德州供货总量:不限有效期2010-05-23至:供应DFBZ型方形壁式轴流风机收藏此信息放大图片12345该公司共有同类“ 通风机”供应信息详细信息DFBZ型方形壁式轴流风机DFBZ型系列风机具有明显的效率高、噪声低、运行平稳等优点，广泛适用于工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风，并具有以下特点：1. 外形美观，安装方便，整机制成方形，安装前在墙体上按不同机号预留方孔，安装时风机从墙体外侧放入墙洞，风机外壳与墙体之间塞以橡皮或软木即可。

1.1．CDZ 型轴流式风机具备T 35-11轴流风机特点,同时将叶片设计成宽型前掠式等栅距结构,可减少气流在叶片表面上的分离及气流旋涡的形成,降低风机内气流的二次损耗,减少了声源的空气动力噪声,气流稳定。

1.2．风机叶轮直径由250～1120mm 共十四个规格,每一规格风机叶片数都为4片,风量760～60000m ３/h ,风压50~500Pa 。

1.3．产品分类●按外形结构分:壁式、岗位式、管道式。

●按使用环境分:普通型:适用于非易燃、易爆及无腐蚀性气体的环境中。

防腐型:叶轮、机壳为玻璃钢,适用于含有腐蚀性气体的环境中。

防爆型:电机为隔爆型、叶片为铝合金,适用于易燃、易爆气体的环境中,防爆等级为EXdllBT 4。

1.4．为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机做成包覆式。

十、CDZ 型轴流式风机1、CDZ 型轴流式风机概述2、CDZ 型轴流式风机工作条件风机可广泛应用于工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

3、CDZ 型轴流式风机应用４、CDZ 型轴流式风机配置4.1.标准配置●叶轮;●电机;●机壳(风筒、电机支架);●底脚。

CDZ 型轴流风机工作温度:-20~+40℃;湿度:小于90％;介质条件:常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m 3)。

防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m 3)。

防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相、380V/50Hz(小功率风机可做成单相220V ,请订货时注明)。

4.2．备选件及附件(订货时注明是否购买)※减振设备;※控制箱;※网罩;※对接法兰;※百叶风口。

5、CDZ型轴流风机加工工艺5.1．风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。

叶轮经静、动平衡校正,平衡精度不大于G5.6级。

防爆轴流风机功率及技术参数德力西防爆轴流风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃，防爆风机广泛应用于一般工厂、仓库、办公室、内通风换气或强暖气散热，也可有较长的排气管道内间隔串联安装，以提高管道中的压力，卸下电机可做自由风扇。

防爆轴流式风机（BZF 型），用于输送易燃易爆的气体。

适用于温度组别为T1～T4的环境；叶轮由铝合金加工而成，以防止在运转中引起火花，电机采用隔爆型电机。

防爆轴流风机功率及技术参数： 产品型号 转速（r/min ） 功率（KW ） 风量（m³/h） 风压（pa) 防爆标志BT35-2.8#1450 0.18 1605 60 ExdIIBT4 Gb 2900 0.18 3202 232 BT35-3.15#1450 0.25 2273 74 2900 0.25 4545 373 BT35-3.55#1450 0.37 3265 93 2900 0.37 6542 373 BT35-4# 1450 0.55 4687 119 2900 0.55 9336 474 BT35-4.5# 1450 0.55 6658 150 BT35-5# 1450 0.75 9133 185 BT35-5.6#1450 1.1 12812 232 960 1.1 8471 101 BT35-6.3#14501.5 18250 294 960 1.5 12082 128 14501.5 19500 320 BT35-7.1#1450 3 24800 368 960 3 17296 164 BT35-8# 1450 3 37370 474 960 3 24739 208 BT35-9# 960 3 35227 263 BT35-10#960448326320BT35-11.2#9607.567892407防爆轴流风机由防爆电机、叶片、风筒等部件构成，1.适用于爆炸性气体环境1区、2区；2.适用于ⅡA、ⅡB级爆炸性气体环境；3.适用于温度组别为T1~T4的环境；4.适用于石油采炼、储存、化工、医疗、军工及军事设施等爆炸性危险环境；5.产品主要作为通风、降温之用。

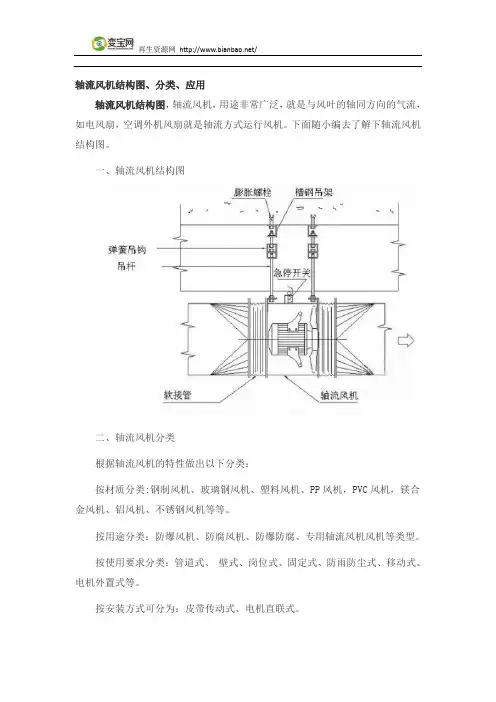

轴流风机结构图、分类、应用
轴流风机结构图，轴流风机，用途非常广泛，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。

下面随小编去了解下轴流风机结构图。

一、轴流风机结构图
二、轴流风机分类
根据轴流风机的特性做出以下分类：
按材质分类:钢制风机、玻璃钢风机、塑料风机、PP风机，PVC风机，镁合金风机、铝风机、不锈钢风机等等。

按用途分类：防爆风机、防腐风机、防爆防腐、专用轴流风机风机等类型。

按使用要求分类：管道式、壁式、岗位式、固定式、防雨防尘式、移动式、电机外置式等。

按安装方式可分为：皮带传动式、电机直联式。

三、轴流风机应用
可用于冶金、化工、轻工、食品、医药设备、机械设备及民用建筑等场所通风换气或加强散热之用，若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。

轴流风机特点：
小型轴流风机：功耗低、散热快、噪音低、节能环保等。

由于体积小用途比较广泛。

大型轴流风机具有结构简单、稳固可靠、噪声小、风量大、功能选择范围广等特点。

更多轴流风机的相关资讯，请持续关注变宝网资讯中心。

本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网：/?cjq
买卖废品废料，再生料就上变宝网，什么废料都有！。

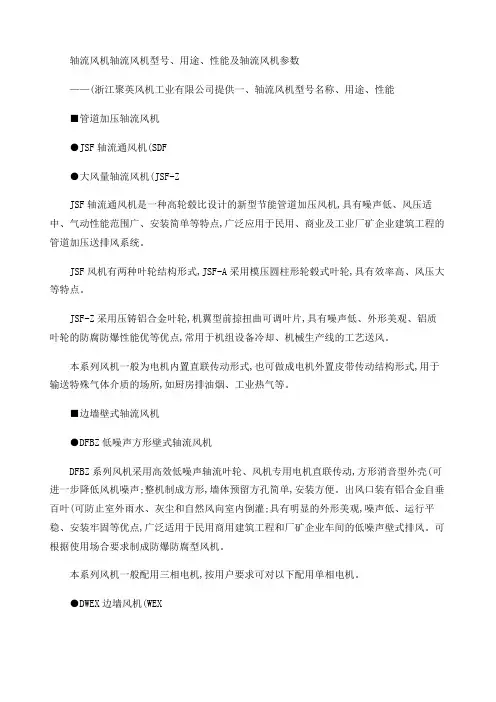

轴流风机轴流风机型号、用途、性能及轴流风机参数——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机(SDF●大风量轴流风机(JSF-ZJSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式,JSF-A采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形式,用于输送特殊气体介质的场所,如厨房排油烟、工业热气等。

■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。

出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点,广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机,按用户要求可对以下配用单相电机。

●DWEX边墙风机(WEXDWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上,方形防雨罩结构牢固,外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求,可制成防腐、防爆型。

DWEX(WEX系列风机一般用于边墙壁式排风,配设45°防雨罩(或特殊制造成60°和防虫网(夜间可防止昆虫循灯光飞入车间。
