50立方米沼气池建设标准

户用沼气池设计1 范围本标准规定了户用沼气池的设计规范及必要配套设施的设计要求、指标参数。

本标准适用于混凝土、砖混、工程塑料及玻璃纤维增强塑料等材料户用沼气池的设计建造和生产。

2 规范性引用文件下列对于本文件中的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 4751户用沼气池质量检查验收规范；GB/T 4752 户用沼气池施工操作规程；3 规范内容3.1 池型各部位结构3.1.1 发酵间结构形状宜选用相同体积用材较少、内外受力合理，有利料液流动，不易产生死角容积，方便加工、运输、施工和使用管理的结构形状，图例、符号见附录A，结构形状参见附录B。

3.1.2 进、出料管进出料管内径在200mm∼300mm范围；采用混凝土预制管时，内径不应小于250mm，采用PVC管时，内径不应小于200mm。

进、出料流向原则上要求对直流出，特殊地形情况，若发酵间内部无有效导流装置，其进、出料管（口）水平投影夹角不小于120°。

3.1.3 天窗口、活动盖户用沼气池设置天窗口、活动盖。

其形状可以根据池型和建造工艺的需要选择为：圆形、椭圆形、正方形、长方形等形状；密封方式可为瓶塞式、平板式正盖（即由上往下盖）、反盖（即由下往上盖）。

见附录B，图B.9构件图。

3.1.4 水压间水压式沼气池的水压间有效容积不小于日产气量的50%。

按平面形状可分为：圆形、椭圆形、正方形、长方形，可根据池型、建池地形因地制宜设计。

在料液可排泄方向应设有溢流口。

3.1.5 贮气浮罩分离贮气浮罩沼气池的贮气浮罩有效容积不小于日产气量的50%。

3.2 相关参数指标3.2.1 单位有效池容日产气量当满足发酵工艺要求和正常使用管理的条件下，每立方米池容日产气量南方不小于0.2m³。

北方及高寒地区不小于0.15m³。

3.2.2 气密性水压式沼气池池内设计最大贮气气压为12kPa；分离贮气浮罩沼气池池内设计，最大贮气气压为6kPa。

沼气池建设技术一、沼气池建设的规划沼气池建设地点的选择一定要根据建池农户居住环境的实际情况来定，一般选择背风向阳，离住户30米以内，没有高大树木、电杆等便于施工的地方，放线开挖必须与农户居住房保持一定距离，一般应离农户居住房脚基3米以上（否则会造成房屋及人身安全），具体视土层质地结构和房屋高矮而定，并要有利于“建池、改厕、改厩”相结合。

二、沼气池建设用料及建设标准一般四口之家建一个容积8立方米左右的曲流布料A型沼气池可满足日常生活用能。

建一口8立方米沼气池需建材：宜选用325号或425号水泥1吨、碎石2.2立方米、中沙1.5立方米、砖800块和少量的钢筋，沼气池建设在畜禽舍地下。

混凝土浇筑时塌落度应控制在2-4cm内；拌合好的混凝土应保证色泽均匀一致，不得有可见原状石子和砂；对模板及其支架、钢筋和预埋件应进行检查并做好记录，符合设计要求后方能浇筑混凝土；对模板内的杂物和钢筋上的油污等应清理干净，对模板的缝隙和孔洞应予堵严，模板按缝严密不得漏浆；浇筑池底混凝土时应消除淤泥和杂物，并应有排水和防水措施；在降雨雪或气温低于0℃时不宜浇筑混凝土；沼气池混凝土浇筑采用螺旋式上升程序一次浇筑成型，要求振捣密实，无蜂窝、麻面、裂缝等缺陷，密封层应灰浆饱满、抹压密实，无翻砂、无裂纹、无空鼓、无脱落和气孔，表面光滑。

三、管线安装管线安装必须要做到横平竖直，结头紧实不得漏气，燃点灶与调压器不要安装在同一直线水平上，一般要错开1米以上的距离，以免燃气灶火焰将调压器烧坏，我县农村楼层用材多为竹料和木料，沼气灯的安装一般要距楼层70厘米左右，过近易造成安全隐患引起火灾。

四、沼气池装料启动8立方米沼气池第一次装料，原料的理论浓度为4%-6%，换算成实际量为鲜牛粪或猪粪1.8立方米，接种物（含有大量沼气细菌的料液）1立方米，水4立方米（料液总量约占池容的85%）。

原料要预先堆沤，做法是将干粪或鲜粪加适量的水拌匀，加水量以料堆下部不渗出水为宜，料堆上加盖塑料薄膜，以积聚热量加速菌种的繁殖。

/m /m 农村家用沼气池设计规范1、范围本标准规定了农村家用沼气池(以下简称沼气池 ) 设计原则要求几何尺寸的确定和结构设计。

本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型 (发酵间 10m 3以内 )水压式沼气池设计。

2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时， 所示版本均为有效。

所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T4750---1984 农村家用水压式沼气池标准图集 GBJ 3---88 砌体结构设计规范 GBJ9---87 建筑结构荷载规范 GBJ10---89 混凝土结构设计规范3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。

3.2 坚持适用、卫生、平面布局合理，外型美观。

3.3 池盖顶端复土厚度不小于 200mm 。

3.4 强度安全系数 K ≥ 2.65。

3.5 正常使用寿命 20 年以上。

4、设计要求4.1 设计技术参数。

4.1.1 沼气压力。

4.1.1.2 最大工作压力 13KPa 。

34.1.2 产气率： 0.15m /m 4.1.3 投料量3· d ； 0.2m 3 3· d ； 0.25m 3 3· d ； 0.3m 3 /m 3·d 。

4.1.3.1 最小投料量按发酵间总容积的 50% 。

4.1.3.2 最大投料量按发酵间总容积的 90%。

4.1.4 贮气量 正常贮气量为日产气量的50%。

4.2 工艺流程人畜粪便 (青草及农业废物 ) →进料间 →厌氧发酵间 → 水压 (出料 )间 → 农田。

在有条件的地 方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。

4.3 形状及平面布局形状及平面布局按 GB/T4750 选用。

4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计 成椭球形或单跨拱长方形。

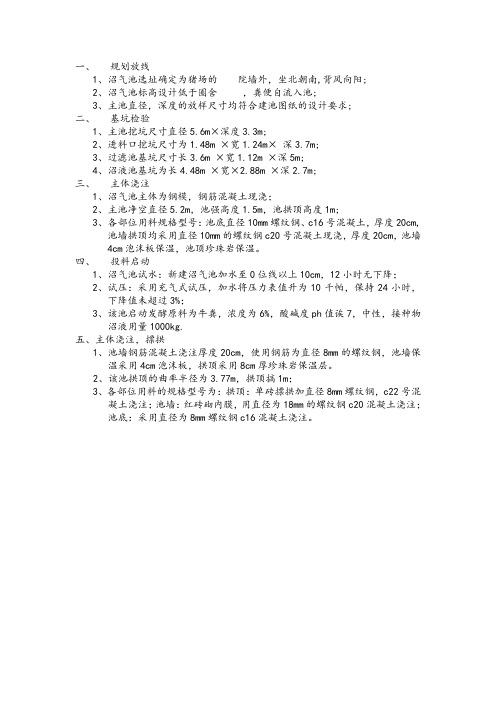

一、规划放线1、沼气池选址确定为猪场的院墙外，坐北朝南,背风向阳;2、沼气池标高设计低于圈舍，粪便自流入池;3、主池直径，深度的放样尺寸均符合建池图纸的设计要求;二、基坑检验1、主池挖坑尺寸直径5.6m×深度3.3m;2、进料口挖坑尺寸为1.48m ×宽1.24m×深3.7m;3、过滤池基坑尺寸长3.6m ×宽1.12m ×深5m;4、沼液池基坑为长4.48m ×宽×2.88m ×深2.7m;三、主体浇注1、沼气池主体为钢模，钢筋混凝土现浇；2、主池净空直径5.2m，池强高度1.5m，池拱顶高度1m;3、各部位用料规格型号：池底直径10mm螺纹钢、c16号混凝土，厚度20cm,池墙拱顶均采用直径10mm的螺纹钢c20号混凝土现浇，厚度20cm，池墙4cm泡沫板保温，池顶珍珠岩保温。

四、投料启动1、沼气池试水：新建沼气池加水至0位线以上10cm，12小时无下降；2、试压：采用充气式试压，加水将压力表值升为10千帕，保持24小时，下降值未超过3%；3、该池启动发酵原料为牛粪，浓度为6%，酸碱度ph值诶7，中性，接种物沼液用量1000kg.五、主体浇注，摽拱1、池墙钢筋混凝土浇注厚度20cm，使用钢筋为直径8mm的螺纹钢，池墙保温采用4cm泡沫板，拱顶采用8cm厚珍珠岩保温层。

2、该池拱顶的曲率半径为3.77m，拱顶搞1m；3、各部位用料的规格型号为：拱顶：单砖摽拱加直径8mm螺纹钢，c22号混凝土浇注；池墙：红砖砌内膜，用直径为18mm的螺纹钢c20混凝土浇注；池底：采用直径为8mm螺纹钢c16混凝土浇注。

沼气池的建造条件
沼气池的建造条件包括以下要求：
1. 土地条件：沼气池须建在平坦、高、干、燥的土地上，不得建在易受涝淹的低洼地带。

2. 地质条件：沼气池建造地点的地质条件必须符合安全要求，不可建在地震、地裂等地质灾害区域。

3. 水源条件：建造沼气池的地点必须有充足的水源供应，以保证沼气池的正常运转。

4. 气候条件：沼气池的建造要考虑当地的气候特点，以确保在不同的季节和气候条件下，都能稳定地发酵产气。

5. 人员条件：沼气池建造者必须了解沼气池建造的技术要求和安全注意事项，具有足够的技术知识和经验，能够保证沼气池的安全运转。

6. 资金条件：沼气池建造需要一定的投资，必须有足够的资金保证建造和维护费用。

7. 环保条件：沼气池建造需要遵循环保要求，符合当地环保标准和污染排放标准，确保不对当地环境造成污染。

以上是沼气池建造的基本条件，建造者在实际操作中还需要按照当地的法律法规和相关标准要求进行建造和管理。

大中型沼气工程建设与运行规范规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但是，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB***城镇燃气设计规范JBJ14室外排水设计规范NY/T1220.1沼气工程技术规范第1部分工艺设计NY/T1220.2沼气工程技术规范第2部分供气设计NY/T1220.3沼气工程技术规范第3部分施工及验收NY/T1220.4沼气工程技术规范第4部分运行管理NY/T1220.5沼气工程技术规范第5部分质量评价NY/T1221规模化畜禽养殖场沼气工程运行、维护及其安全技术规程NY/T1222规模化畜禽养殖场沼气工程设计规范3术语和定义下列术语和定义适用于本标准3.1大中型沼气工程厌氧消化器单体容积大于或等于100m3小于300m3的沼气工程称为中型沼气工程；厌氧消化器单体容积大于或等于300m3的沼气工程称为大型沼气工程。

3.2“能源生态型”沼气工程畜禽养殖场污水经厌氧消化处理后作为农田水肥利用的沼气工程。

3.3“能源环保型”沼气工程畜禽养殖场的畜禽污水处理后达标排放或以回用为最终目标的沼气工程。

4建设4.1选址4.1.1尽量靠近发酵原料的产地和沼气利用地区，还应与总排出口相衔接。

4.1.2在场区和居民区主导风向的下风侧。

4.1.3充分利用地形高差，在畜禽养殖场的标高较低处，以利于污水、残渣的运输、排放和利用。

4.1.4有较好的工程地质条件。

4.1.5满足生产和卫生的防疫要求。

4.1.6有较好的供电、供水条件，交通便利。

4.2布局4.2.1应考虑到养殖场远期生产规模扩展的可能性，如必要，应做出分期建设方案。

4.2.2应满足沼气工程工艺的要求，布局紧凑，便于施工、运行和管理。

4.2.3应符合消防等安全要求。

大中型沼气工程建设与运行规范前言沼气工程建设是以制造利用沼气为目的的工程项目，它是一种生态环境友好型的清洁能源利用途径。

大中型沼气工程建设是国内清洁能源建设的重要分支，对于实现能源的可持续发展有着重要意义。

但是对于施工及运行的规范缺乏使得目前大中型沼气工程建设遭到一些质量问题的困扰。

为了保障大中型沼气工程建设及运行质量的提高，制定本规范。

工程建设原则大中型沼气工程建设应符合以下原则：1.选址合理，与周边环境相协调。

2.设计合理，在前期设计中应提前开展可行性研究与环境影响评价。

3.材料储备充足，保证工程质量。

4.施工过程中要严格按照相关标准工艺操作。

设计大中型沼气工程设计应符合以下要求：1.要合理配置沼气设备，确保设备的可靠性与效率。

2.强化对于安全措施的考虑，如防爆等。

3.设计中应坚持简便易行的原则，避免不必要的复杂或者繁琐。

施工大中型沼气工程施工应符合以下要求：1.施工团队应具备一定的专业知识，严格按照设计方案操作。

2.操作过程中应注意安全，特别是在接触高压和易燃危险品时应加强安全措施。

3.废水的排放等施工废弃物必须严格按照环保要求进行处理。

工程运行原则大中型沼气工程运行应符合以下原则：1.施工完成后应及时进行调试，并做好设备运行日志记录。

2.操作规范，加强对于设备的监控与维护。

3.废水与废气的排放应符合环保要求，切勿破坏周围生态。

操作大中型沼气工程操作应符合以下要求：1.操作人员应具备一定的专业知识，并定期进行技能培训。

2.运行过程中应按照操作规程进行操作，并在变动或出现问题时及时进行反馈与调整。

3.运行中应注意设备维护，及时清除设备积垢，检修设备故障等。

结语在建设与运行过程中，大中型沼气工程应当遵循相关标准与规范，保证设计与施工的质量，并注意环保要求的实施，保障设备的安全运行。

希望有关部门和企业能够认真遵守，严格执行。

农村户用沼气池建池技术标准预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制农村户用沼气“一池三改”建设技术一、沼气池建设（一）设计布局1、按照“方便生活、有利生产、美化环境”及“三结合”（沼气池、厕所、畜禽圈舍相连通）的原则进行布局，池址距灶具一般控制在25m内，并尽可能将沼气池建于畜禽圈舍下面。

2、沼气池进、出料间中线夹角应大于120○小于或等于180○。

（二）施工1、放线：根据沼气池布局原则，选择最佳布局位置，平整好场地。

在平整好的场地上，确定主池中心位置，根据设计图纸，以主池中心为参照点，用石灰在地面上放样出进料口、发酵间、水压间外框线的实际尺寸。

同时在尺寸0.8米左右打下四根定位桩，分别钉上钉子后牵线，两线的交点便是发酵池中心点。

在灰线外打入标高基准桩，确定基准点。

2、开挖：根据放线尺寸，进行土方开挖。

在开挖时，不准在坑沿堆放重物或弃土，如遇地下水，应采取引水沟、集水井等排水措施，及时将积水排除，引离施工现场，并做到快挖快建，避免暴雨冲刷造成塌方。

按放线尺寸挖好坑后，应进行修整并预留好配件位置。

3、砖砌体施工：①砖外形尺寸必须规整，棱角方正，边角无损坏。

②砌筑前应浇水润湿，润湿程度以砖心有1.0㎝～1.5㎝的干心为宜。

③砌筑沼气池拱盖时，每块砖的垂直缝内口相互顶紧，外口嵌牢，砖的各面须“下齐砖棱、上齐线，上下两圈砖应错缝，砂浆应饱满”。

④注意浇水养护，避免灰缝脱水。

4、进料口及圈梁的施工①进料口与池墙的结合部位必须坐浆。

②圈梁施工时，应在砌好的池墙上端做好砂浆找平层，然后支模，浇灌混凝土后压实抹光，圈梁宽度不小于12㎝，厚度不小于12 ㎝。

5、密封层施工：采用“三灰四浆法”施工①基层用水灰比为0.6的水泥净浆均匀涂刷1～2遍。

②底层抹灰用水灰比为0.6的1︰2水泥砂浆抹灰5㎜厚，初凝前反复压实2～3遍。

③刷纯水泥浆1遍，要求同①。

④中层抹灰1︰1.5水泥砂浆，厚5㎜，同②。

大中型沼气工程建设与运行规范文第一章建设规范第一节总则第一条为规范大中型沼气工程的建设和运行，保证工程的安全、高效运行和环境的健康维护，制定本规范。

第二条本规范适用于大中型沼气工程的建设和运行。

第三条大中型沼气工程是指年处理能力大于100立方米（m³）的沼气工程。

第四条大中型沼气工程的建设和运行应符合国家相关政策、法律法规、标准和技术规范的要求。

第五条大中型沼气工程应由具备相应资质的企事业单位承建和运营。

第二节设计规范第六条大中型沼气工程的设计应符合以下要求：（一）设计应满足工程的处理能力、运行稳定性和环境要求；（二）设计应合理选取工艺流程，确保沼气产生的稳定和提纯效果；（三）设计应充分考虑工程的可维护性和可扩展性；（四）设计应符合消防安全、环境保护等相关要求。

第七条大中型沼气工程的设计应编制详细设计文件，包括工程方案、工程图纸、设备选型、工程量清单等。

第八条大中型沼气工程的设计文件应经审查合格后才能进行施工。

第三节施工规范第九条大中型沼气工程的施工应符合以下要求：（一）施工单位应具备相关资质，并派遣具备相应工程技术能力的施工人员参与施工过程；（二）施工过程中应按照设计文件的要求进行施工，不得擅自变更设计；（三）施工现场应设置必要的安全防护措施，确保施工过程的安全；（四）施工过程中应按照国家相关标准和规范进行质量检查和验收。

第十条大中型沼气工程的施工应按照工程进度和质量要求，确保工程按时、优质、安全完成。

第四节运营规范第十一条大中型沼气工程的运营应符合以下要求：（一）运营单位应具备相关资质，并派遣具备相应运营经验和技术能力的人员进行运营；（二）运营单位应建立健全运行管理制度，包括操作规程、应急处理流程等；（三）定期对设备进行检查和维护，确保设备的正常运行；（四）定期对沼气工程进行检测和监测，确保沼气的质量符合要求；（五）严禁擅自拆除、改建或调整工程设备，必要时应征得相关部门的批准。

第十二条大中型沼气工程的运营单位应将沼气及相关废弃物的处置进行安全、环保处理，严禁随意排放或倾倒。
