SPECTROMAXx光谱分析仪中文操作手册

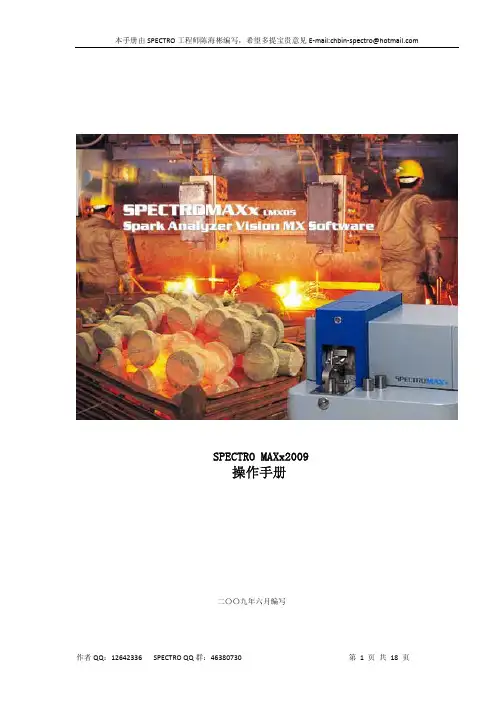

SPECTRO MAXx2009操作手册二〇〇九年六月编写SPECTRO 光谱仪的分析软件结构主要由三个部分做成Analysis View 分析模式Method View 分析方法Config View 系统文件在这一章中，我们先向大家介绍Analysis分析模式，日常工作中，我们大部分的工作都是在 Analysis 模式下来完成．一、光谱操作的准备工作 光谱仪的分析软件采用的是标准的 WINDOS 操作环境．所以要求操作员要有一定的计算机知识，如果您在操作光谱仪前对微软公司的 WINDOWS 不熟悉的话，请先了解 WINDOWS操作的基本常识．二、键盘与鼠标的使用众所周知 WINDOS 操作系统的最大优点就是操作灵活，可同时打开多个窗口．为了便于键盘及鼠标的同时操作，我们分析软件中的主要功能也设计成即可以使用键盘，也可以使用鼠标来进行操作．在下面的章节中，我们会详细的介绍给用户．三、键盘上功能键的介绍F1 帮助F2开始一次测量F3终止测量F4取平均值及恢复单点值F5输入样品编号F6统计偏差和标准偏差F7仪器标准化F8调用类型标准化数据F9保存测量值，并输入下一个样品的编号F10调用分析程序F12打印测量数值四、Analysis View模式下菜单的介绍File文件Load Method---------------------------- F10 调分析程序Open Results--------------------------- Ctrl+O 打开已存储的分析数据库Print --------------------------------- 打印分析数据Print Spooled Analysis----------------- 打印批量分析数据Exit ---------------------------------- 退出分析程序Analysis分析Single Measurement --------------------- F2 开始测量Abort Measurement---------------------- F3 停止测量Recall last Measurement--------------- Alt+F2 恢复最后一次测量值Multiple Measurement-------------------- Shift +F2 设定多次测量Sample Ident --------------------------- F5 输入样品编号Sample finish--------------------------- F9 样品保存Contrl Sample test---------------------- F11 控样测试Apply type standardization-------------- F8 调用类型标准Type Standardization Samples------------ Shift+F8 执行类型标准Calibration Sample---------------------- 做工作曲线样品Data数据Delete single -------------------------- Del 删除单次测量值Undo Delete single---------------------- Ins 恢复删除的单次测量值Undo Deleter all singles--------------- 恢复删除的所要单次测量值 Delete Results------------------------- 删除分析结果Delete All----------------------------- 删除所有分析结果Edit Average--------------------------- 编辑平均Show/Hide Sample Info ------------------ 未开发窗口Toggle detail-------------------------- F4 平均或恢复单点值Toggle statistic----------------------- F6 显示统计偏差Copy clipboard ------------------------ 复制到粘贴板Grade search--------------------------- Ctrl+F 搜索牌号View 视图Naviogate------------------------------ 窗口转换Analysis --------------------------- 分析窗口Method------------------------------- 方法窗口Config------------------------------- 参数窗口Docking Views -------------------------- 工具栏选择Navioate bar------------------------ 在屏幕左侧显示 Analysis,Method,Config 三个窗口Display Bar------------------------ 显示平均结果及他们的标准偏差和相对标准偏差 Smaple ID ------------------------- 显示样品编号Diagnosis System------------------- 诊断系统Toolbar-------------------―――――工具栏Status Bar--------------------------状态吧Customize------------------------------- 用户自定义System系统Lock Application 应用项锁定Switch Analytical Flow On/Off 开关氩气冲洗Argon Saver Module 节约氩气模式Initialize仪器初始化ICAL智能校正Icalizer-------------------- F7 标准化Show Results--------------- Shift+F7显示标准化结果Sample Replacement 更换RH18标样Reset Spectra Control 谱图控制复位Global Database 数据库Global Lines 谱线库Global Standards 标样库Global Units 单位库Global Grades 牌号库Service服务Constant Light Test 恒光测试Setup Devices 安装设备Maintenance Reminder 维护提示项Reset Spark Counter 样品激发数归零Export Diagnosis Data 导出诊断数据Remote control On/Off Ctrl+R 远程控制开/关Help帮助Content ---------------------------- 帮助内容Help Index-------------------------- 软件说明Spectro Homepage ------------------- 斯派克网页About Spark Analyzer --------------- 分析软件的版本如何打开、关闭SPECTRO MAXx光谱仪按下列顺序开机，断电保护器---稳压器---光谱仪主机的SOURCE按钮---计算机---打开99.999%高纯氩气，调至输出压力为0.6—0.7bar。

德國SPECTROMAXx分光儀V0.01卓明貿易股份有限公司231台北縣新店市寶橋路235巷133號7樓之3 TEL : (02) 8919-1488 407台中市西屯區福順路140號16F-1 TEL : (04) 2462-0010 813高雄市左營區文康路197號4樓TEL : (07) 345-2867目錄Index 操作注意事項開機步驟選擇分析程式(Load Program)輸入樣品編號(Edit Sample Data)分析樣品(Analyze)ICAL校正(Intelligent Calibration Logic)微調校正關機步驟(Shutdoun Procedure)快速功能(Hot Key)設定材質規格資料庫(Alloy Grade Library)元素顯示排列(Element Format)元素顯示模式(Output Mode)故障排除(Trouble Shooting)操作注意事項1.環境操作條件Designation內容ValueElectric connection電力220 V +- 10VGround接地線必需採用獨立接地線Power during scan最大耗電400 VAPower during stand-by待機180 VATemperature range環境溫度具備空調的實驗室Air humidity range溼度20 – 80%, not condensingArgon cylinder pressure氬氣鋼瓶最低壓力Argon inlet pressure on the unit氬氣壓力10bar ( 1 Mpa) 7.0 bar (0.7 Mpa)Argon quality (min.)氬氣純度要求 4.9 (99.999% Ar)以上Argon flow rates Stand-by (low-flow):Constant flow:Analytic flow: 6 l/h 23l/h 200l/h2.試片之處理與分析i.樣品處理設備鐵基、鈷基、鎳基、鈦基…………環帶式砂輪機1Hp，無縫砂布帶60號鉛基、銅基、鋅基、鎂基、鍚基、鉛基…車床或銑床，可夾持￠25-80mm的樣品ii.試片不可氧化及不帄，車削時不可加切削液iii.不可用手觸摸分析面。

光谱分析仪操作规程1、范围本操作规程适用于本公司的Maxx光谱分析仪。

2、操作规程2.1开关机顺序2.1.1开机时先开电源（机器背后POWER），再开光源（SOURCE）。

2.1.2关机时先关光源，再关电源。

2.2做标准化先选方法（F10，第一个淡蓝色的00程序），接着按标准化键（F7），仪器会自己检测，检测完毕跳出一个框，火花台上把配好的RH-18的样品放好，记得把样品夹放下去，接着按照框上跳出的步骤按OK继续下去就可以了。

程序设置的要测试5次，要求是RSD小于1.5,记得第4次的时候RSD不要超过1.2。

中间有可能有几个数据比较差的，看下整体的趋势，把明显不符合的删除。

这样就可以完成整个标准化过程。

2.3输入类型（把买来的标样的标准含量值输入电脑）输入类型（把买来的标样的标准含量值输入电脑）：在分析窗口下，先选好所需要的方法（F10），打开开发窗口（SHIFT+F12）---F3---LIST---NEW---进入输入界面，NAME把牌号输入，方便以后选择，选择合金类型ALLOY GROUP（没有对应的就选NONE），和所买的标样对应上，再把右下角英文（TYPE STAND SAMPLES）那栏勾上。

接着按右下角英文CONC。

，进入输入标准样的含量。

左边开始分别输入元素符号—含量值，单位%。

2.4类型标准化（做自己买的标样，即把仪器校正到标准的数据）做完标准化后，做类型标准化，先选方法（F10），比如做Mn,Si,样品的话，就选Mn,Si的方法。

方法选好，按F8，会跳出一个类型框，选中所需要的类型，按OK就跳到做类型标准化的那个界面（基本变化不大）。

接着按F2打点，点推荐起码3个点以上，数据不平行的话多打几个点，还是看整体趋势，比较差或者明显不符合的数据删掉，留用几个比较正确的数据。

接着按F9（保存数据并跳出系数框），按OK，类型标准化完成。

接着按SHIFT+F8（调出类型），选中做好的类型，按OK，就到了正常可以测试样品的界面。

SPECTRO MAXx光电直读光谱仪操作规程1 开机1.1 开Ar气总阀，分阀。

1.2 置稳压电源开关ON，按下仪器Power键,Source键。

1.3 打开显示器、打印机及电脑主机电源开关。

2 调用分析程序2.1 启动计算机后，双击Windows操作系统桌面上“sparkAnalyzer MX”图标,或从Start(开始)菜单中的Program File(程序)中找到Spectro Analyse Mx的程序项，点击后出现Spectro Analyse Mx.点击后即可进入分析软件。

2.2 在Measure(测量)窗口，点击File菜单，选择“Load Program”项。

2.3 在分析程序表中，点击要使用的分析程序名，并单击OK按钮。

3 ICAL标准化3.1在Measure Windows中，按键盘功能键F7，出现对话窗口，点击Yes开始进入校正，点击No退出。

3.2点击Yes后会出现提示放好RH18国际标准样品的窗口，将表面磨好的无任何污染的RH18标准样品放好在测试台上，后点击Ok，仪器即开始测试，一共要测试五个点，每次都要有刷子清理电极和将试样换一个位置，3.3五次测量结束后会出现对话栏，点击 Yes，如果又出现一个对话框，则点击Ok就可以了，随后出现询问是否打印标准化报告，点击 Yes打印，点击No不打印，则会出现staradardizition was successful表示标准化成功了，点击Ok就行了，如果不成功则要重新做F7，直到成功为止注意:在开始F7之前最好让机器冲氩气10分钟左右～4 类型标准化4.1 编辑类型标准化试样库4.1.1 在Measure(测量)窗口，打开FILE菜单并选择Prog.Development(Shift+F12)项，进入扩展程序窗口，打开Edit菜单，选择“Type standarditesamples(F3)”4.1.2 在弹出的“Type standarolization Sumple”窗口中,单击”List”按钮.4.1.3在弹出的“standards library”小窗口中单击“New”按钮。

SPECTRO MAXx中文操作手册1. 如何打开、关闭SPECTRO光谱仪按下列顺序开机，断电保护器---稳压器---光谱仪主机的POWER按钮----SOURCE按钮---计算机---氩气按开机的相反顺序可以关闭光谱仪2. 如何进入“Spectro Analyse MX”分析软件双击桌面上“Spectro Analyse MX”图标，或者从开始STAR菜单的Program file中找到“Spectro Analyse MX”程序项，点击后出现“Spectro Anal yse MX”，点击即可进入分析软件。

（如下图）3. 如何选择所应用的日常分析程序（F10）在键盘上按功能键F10会出现一个窗口（如下图）是用F7对铁基曲线进行标准化时用，不能用于试样的分析FE-01是用于对所有铁基合金样品进行分析的程序FE-10是用于对普通碳素合金钢进行分析的程序FE-30是用于对不锈钢和铬镍合金钢进行分析的程序FE-00是用F7对钴基曲线进行标准化时用，不能用于试样的分析4. 如何输入样品号、炉号、质量牌号、操作员（F9）在Measure Windows中，按键盘功能键F9会出现如下窗口Sample No：炉号Quality ：样品的牌号Sample ID：样品的样号Operator ：操作者如果没有的话，可以不填5. 如何做标准化（F7）在Measure Windows中，按键盘功能键F7会出现如下窗口按“Yes”后出现如下窗口在样品台上放好随机带来的国际标样“RH-18”（做之前一定要在砂带磨样机上磨好），点击“OK”，一共需要测试五次。

假如数据不好可以选择这个数据，然后按窗口边上“Delete a Measurement”删除后，重新进行测试。

五次测量后会出现如下窗口如果又出现一个对话框，则按跳出的“OK”就可以，随后出现询问是否打印标准化报告，按“Yes”打印，按“No”不打印见下图所示：出现表示标准化由于某种原因没有成功，假如出现的对话框上显示的是“Standardization was successful”表示标准化成功了，按“OK”就可以了6. 如何做类型标准化（F8）仪器标准化的作用是对仪器的整体进行校正，实际上相对是一个对仪器的粗调整；而类型标准化是根据不同的生产品种选择不同的控制样品进行对仪器的细调整。

SPECTROMAXx操作指南一、仪器开机1、打开外部稳压电源。

2、打开仪器后部POWER开关。

3、打开仪器后部SOURCE开关。

4、打开电脑显示器，打印机，主机。

5、打开氩气开关，将输出压力调至0.7MPa。

二、仪器关机1、从Start→turn off computer来关闭计算机。

2、关闭仪器后部Source开关。

3、关闭仪器后部Power开关。

4、关闭氩气瓶阀门。

5、平时只是在没有工作时关闭Source开关，Power应该常开着。

三、仪器工作前状态检测仪器工作前应该检测状态是否正常，包括仪器温度，氩气纯度，试样表面等检测，具体方法如下：1、打开光谱仪，双击Spsrk Analyzer MX 图标，打开分析软件，检查软件下部温度提示栏背景是否为蓝色，是则温度太低，要让仪器稳定一个小时，等背景蓝色消失。

2、将RH18样品重新磨好，放在火花台上，按F2激发，看激发点是否正常，如果不正常，按Ctrl+F充气三分钟，直到RH18激发点正常。

如果激发点始终不正常，应该更换氩气，是氩气不纯。

四、仪器ICAL标准化操作仪器经过一到三个月的时间，或者更长时间没有工作，或者仪器提示要做ICAL标准化的时候应该要做，（如果是仪器提示要做，要观察激发点是否正常，不正常的话是其他原因造成的，查找相应原因），做ICAL标准化的方法如下：1、按照（三、仪器工作前状态检测）的操作方法检查仪器是否正常，正常就按照下面的方法操作：2、将RH18放在火花台上，按F7→Yes→Ok,仪器自动激发第一点。

3、将RH18移动一个位置，放好RH18→Ok，仪器自动激发第二点。

4、将RH18移动一个位置，放好RH18→Ok，仪器自动激发第三点。

5、将RH18移动一个位置，放好RH18→Ok，仪器自动激发第四点。

6、观察激发完的四点结果，如果有偏差大于1.5%的点应该删除，重新激发，直到有正常的四点结果。

7、将RH18移动一个位置，放好RH18→Ok，仪器自动激发第五点。

光谱分析仪使用方法说明书一、引言光谱分析仪是一种用于测量物质吸收、发射或散射光谱的仪器，广泛应用于化学、生物、材料科学等领域。

本说明书旨在详细介绍光谱分析仪的使用方法，帮助用户正确、高效地操作该仪器。

二、仪器概述光谱分析仪采用先进的光学系统和检测器件，可实现高精度的光谱测量。

仪器包含以下主要部件：1. 光源：用于发射特定波长的光线，常见的光源包括白炽灯、氘灯、氙灯等。

2. 光栅：通过光栅的衍射效应，将入射光线分解成不同波长的光谱。

3. 样品室：放置待测样品的空间，保证样品与光线的正常相互作用。

4. 检测器：用于接收、测量样品发射或吸收的光信号，并将其转换为电信号。

5. 控制系统：包括光学系统、电子系统以及数据处理和显示系统等，用于操作和控制整个仪器。

三、仪器准备在使用光谱分析仪之前，请按照以下步骤进行仪器准备：1. 安装：将光谱分析仪稳定地安装在干净、稳定的工作台上，并保证充足的通风和周围环境的干净。

2. 电源连接：将仪器的电源线连接到稳定的电源插座，并确保电压符合仪器要求。

3. 光源检查：检查光源的正常工作情况，确保光线稳定且光谱范围符合实验要求。

4. 校准：根据仪器要求，进行必要的校准步骤，以确保测量结果的准确性。

四、样品准备在进行光谱分析之前，需要准备好样品，并按照以下步骤进行处理：1. 样品选择：根据实验要求，选择合适的样品进行分析，并清洁样品以确保无杂质影响分析结果。

2. 样品装载：将清洁的样品放置于样品室中，并调整样品位置以保证光线能够正常照射和接收。

3. 样品数量：根据实验要求，确定需要分析的样品数量，并按照仪器的容量进行样品装载。

五、测量操作完成仪器准备和样品处理后，可以按照以下步骤进行测量操作：1. 仪器启动：打开仪器电源，并按照操作面板上的指示启动仪器。

2. 光谱选取：选择合适的光谱范围和分辨率，并进行相应的设置。

3. 扫描模式：根据实验要求，选择适当的扫描模式，例如连续扫描或单次扫描。

SPECTRO MAXx 06直读光谱仪操作规程目的：确保SPECTRO MAXx 06直读光谱仪的正确操作，正确的维护保养。

范围：适用于我们公司实验室操作程序一、如何启动仪器1、打开稳压器（电压要求220V+-10% ）。

2、打开光谱仪主机电源插座开关3、按下仪器正前方光源按钮。

4、启动电脑，双击桌面Spark Analyzer Pro MAXx Measurement图标，开启仪器测量界面。

5、打开高纯氩气（纯度要求99.998%以上），将压力表输出压力调至7bar或0.7MPa6、待仪器稳定后（一般长时间被完全关闭设备后开机，最1-2小时以上），即可开始使用该设备。

7、关机顺序与开机相反。

二、日常各种分析1如何选择日常分析程序 (F10)桌面双击Spark Analyzer Pro MAXx Measurement－> Analysis(分析)窗口中点击F10键2、如何添加并输入样品号、炉号、质量牌号、操作员代码(F5)桌面双击Spark Analyzer Pro MAXx Measurement－>Home中点击Application Profiles －>Edit－>Sample IDs－>Save 桌面双击Spark Analyzer Pro MAXx Measurement－>Home 中点击 Analysis（分析）－> F5键。

3、如何做标准化桌面双击Spark Analyzer Pro MAXx Measurement－>Home中点击ICal或点击Analysis－> F7键。

4、如何使用类型标准化第一步：输入类型标准化样品的名称及含量(1). 桌面双击Spark Analyzer Pro MAXx Measurement－>Home中点击【Standards或 Method （方法）－>Edit－> Type Standards－>Global stand. 】－>New－>Name－>Base Element--选择 Type Stdz －>输入元素名称（Element）－>输入含量（Conc.）－>Unit－>OK ；(2). 桌面双击Spark Analyzer Pro MAXx Measurement－>Home中点击 Method（方法）－>Edit－> Type Standards－>在右边选刚输入的标样点击“《－Add”增加到左边－>将Min Measurements改为1－>将Min.Conc改为0，Max.Conc改为99－>Save第二步:做类型标准化(1). 桌面双击Spark Analyzer Pro MAXx Measurement－>Home中点击 Analysis（分析）－>shift＋F8－>选择要激发的控制样品－>点击Apply－>激发控制样品2-3个好点－>按F9－>选择接受Accept －>在Analysis（分析）点击Finish；第三步：验证类型标准化结果，并控制生产样品(1). 桌面双击Spark Analyzer Pro MAXx Measurement－>Home中点击 Analysis（分析）－>F8－>选择刚激发的控制样品－>激发控制样品1个好点－>按F9；如果与样品含量一致，类型标准化成功；否则，要重新从第二步开始做；(2). 在Analysis（分析）窗口－>F8－>选择要控制样品，开始激发生产样品。

目录第一章．介绍 (2)1.1产品概述 (2)1.2产品特点 (2)第二章．基本操作 (3)2.1概述 (3)2.2软件整体说明 (4)2.3外触发操作 (4)2.4基础参数设置 (5)2.4.1积分时间 (5)2.4.2平均次数 (7)2.4.3平滑度 (8)2.5运行状态设定 (9)2.6尺寸操作 (9)2.6.1窗口最大化 (9)2.6.2图像自适应 (9)2.6.3垂直自适应 (10)2.6.4放大和缩小 (10)2.6.5选择放大区域 (11)2.6.6设置坐标 (12)2.6.7移动图像 (13)2.7标线 (13)2.8自动寻峰 (14)2.9数据处理 (15)2.9.1存储暗电流 (16)2.9.2存储参考光谱 (16)2.9.3显示原始图像 (16)2.9.4扣除暗光谱 (16)2.9.5吸光度 (18)2.9.6透过率 (20)2.9.7反射率 (21)2.9.8其它 (22)2.10光谱处理 (22)2.10.1叠加活动光谱 (22)2.10.2保存光谱数据 (23)2.10.3叠加光谱数据 (24)2.10.4删除光谱数据 (25)2.10.5保存光谱图像 (25)2.11设备信息 (26)2.11.1查看设备信息 (26)2.11.2选择设备 (27)第一章．介绍1.1产品概述光谱分析软件(Spectral Analysis)是一个基于模块化设计和开发的光谱学软件平台。

该软件使用VC++开发，能够完美运行于Windows2000以上的Windows 操作系统，兼有易维护、易升级等优点。

该软件能够有效的控制光谱仪，并进行光谱分析。

软件使用渐进增量式开发模式，测试人员对每个新版本软件的正确性和易用性进行严格测试，确保每个用户能够快速学会和方便使用，并保证用户得到正确的光谱分析结果。

1.2产品特点(1).用户友好性。

软件在开发和完善阶段充分考虑用户感受，避免软件出现繁琐、复杂的操作。

SPECTROTEST直读光谱仪操作指南1. 简介SPECTROTEST直读光谱仪是一种先进的光谱测量设备，用于分析和评估不同样本的光谱特性。

本操作指南旨在帮助您正确操作SPECTROTEST光谱仪，以获得精确的测量结果。

2. 准备工作在操作SPECTROTEST光谱仪之前，请确保完成以下准备工作：- 将光谱仪置于稳定的表面上，确保其安全固定。

- 连接光谱仪与电源适配器，并将适配器插入电源插座。

- 确保光谱仪与计算机的连接稳定，以便实时传输数据。

3. 操作步骤按照以下步骤操作SPECTROTEST光谱仪：1. 打开电源开关，等待光谱仪启动。

2. 在计算机上打开SPECTROTEST软件，并确保与光谱仪的连接已建立。

3. 在软件界面上选择所需的测量参数，包括波长范围、积分时间等。

4. 准备样本，并将其放置在光谱仪的测量台上。

5. 点击软件界面上的“开始测量”按钮，光谱仪将开始进行测量。

6. 等待测量完成后，软件将显示样本的光谱数据和测量结果。

7. 分析和评估测量结果，并根据需要进行记录或保存。

4. 注意事项在操作SPECTROTEST光谱仪时，请注意以下事项：- 请确保环境光的干扰最小化，以获得准确的测量结果。

- 避免在光谱仪附近进行震动或突然的温度变化，可能会影响测量的准确性。

- 定期清理光谱仪的测量台和光学元件，以确保其正常运行。

- 在测量样本时，使用合适的方法和技术，以避免损坏光谱仪或样本。

5. 常见问题解答以下是一些常见问题的解答，以帮助您更好地操作SPECTROTEST光谱仪：Q: 如何校准光谱仪？A: 校准光谱仪需要参考设备的操作手册或咨询厂家，以确保准确性和可靠性。

Q: 如何处理测量结果不准确的情况？A: 如果测量结果不准确，请检查样本的准备和放置是否正确，并确保测量参数设置正确。

6. 总结本操作指南介绍了SPECTROTEST直读光谱仪的操作步骤和注意事项，以及常见问题的解答。

请按照指南正确操作光谱仪，并根据需要进行分析和评估。

Spetro MAXx光谱仪操作规程一、光谱仪开机1、打开稳压电源开关。

仪器后面的Power和Source按钮。

2、打开计算机、显示器、打印机等电源开关。

3、等待计算机启动完成后双击SAPARK ANALYZER MX图标，打开光谱仪软件，光谱仪器自动进行相关项目检测后，进行预热，这时应打开氩气钢瓶，光谱仪需要氩气冲洗紫外光学系统及火花激发台等。

4、显示屏的任务栏有Air Optic（空气光室）和UC Optic（紫外光室）的温度显示，一般这两项温度达到30℃～35℃左右（由红色变为蓝色）时，仪仪器预热完毕，可以正常使用。

通常需要30分钟至50分钟。

二、仪器光学系统校准——ICAL检测在进行仪器光学系统校准——ICAL检测之前。

首先检查如下工作：1、更换成铁基的火花台板、电极、电极护套、以及电极极距调整为3.4mm，2、检查激发斑点是否正常（激发F18样品，检查激发斑点是否正常，中心有金属光泽。

确保上述准备工作完全满足后才能开始进行仪器光学系统校准——ICAL检测。

）点击F7启动ICAL检测程序，程序自检后显示对话框。

提示是否进行ICAL检测？点击Yes，将RH18样品（随机带的样品）放在火花台板上，盖住电极，并用试样架压好，点击OK开始激发RH18样品，按提示依次激发5次RH18样品。

如果出现显示红色行，说明该测量值与其他相差较大，可删除，再重新激发样品，待完成5次激发后，仪器可以自动提醒数据处理，然后显示统计偏差数据，一般该值应小于1.5％，点击OK。

提示打印ICAL检测报告，最后显示——ICAL Standization Successful。

三、类型标准化类型标准化所谓类型标准化是用一块被测样品相同牌号的标准样品对测量值进行修正，使样品分析数据更准确。

操作方法如下：1、首先输入标准样品的含量（输入方法详见步骤七），在测量窗口点击F8键，在弹出的测量窗口中选择标样名称，点击OK，放置好标准块，并按F2键开始激发，一般激发2～3次，按F9键保存数据并结束测量。

光譜分析儀操作指導書▲开机流程1．打开光谱仪主开关[MAIN]。

2．顺序开启测光部[CONSOLE]、恒温器[AIRCON]、光源开关[SOURCE]。

（注意：当长期停机后，打开恒温器开关，需要稳定4小时以上才能进入正常分析）3．开启真空泵。

(30分钟后才能进入正常分析)4．开启接口盒电源。

（在计算机桌侧面）5．顺序打开打印机、显示器、计算机电源。

6．打开氩气瓶总开关，调节压力0.1到0.3Mpa 之间。

检查氩气增压器水位。

不足时更换或添加。

7．电脑启动后出现下面的画面（或双击光谱仪图标）敲Esc 键进入下一画面进入。

．8.确认真空度指示在“OK ”。

点击“8:8:执行执行”使光电倍增管负高压指示为“ON ”。

点击“9:9:分析分析”进入下一画面。

开机操作完成。

▲标准化分析流程点击“10:10:标准化标准化”进入标准化画面。

点击“S4:S4:组别组别”选择需要进行标准化的分析组。

例如：“ADC12ADC12（（20092009））”。

点击“样品”选择相应的标准化样品号。

在激发架上放置加工好的标准化样品，进行激发。

激发两点后，检查结果。

如果CV 值大于3或者平均值出现红色，说明两点分析值波动较大，这时点击“S2:S2:添加添加”，再激发一点。

然后点击“S6:S6:删点删点”删除不好的点，点击“S6:S6:结束结束”。

再次检查结果。

选择下一样品，激发，检查结果。

标准化样品全部做完后，点击“3:3:计算计算”。

检查“Alpha Alpha””值在0.8<1.0<1.0.8<1.0<1.22之间之间。

“Beta Beta””值在-1到+1之间。

如果超标，再一次进行标准化操作。

或者进行清扫激发台、研磨电极、调整电极间隙、电极标准化或擦洗透镜等操作。

再进行标准化。

如果结果正常，点击“1:1:确认确认”。

标准化操作完成。

▲控样校正分析流程点击“10:10:控样控样”进入控样校正画面。

点击“S4:S4:组别组别”选择相应的分析组。

SPECTRO TEST直读光谱仪操作说明一、开机1、打开氩气瓶上的氧气开关，将分压表调到0.60MPa。

2、接通电源，按下仪器后面板上的电源开关。

3、按下仪器上面板上的“POWER”开关，看到绿色的指示灯亮，按下仪器上面板上的“SOURCE”开关，看到红色的指示灯亮。

4、仪器进入操作系统并自动打开分析软件。

二、操作过程1、等待仪器进行加热和氩气吹洗，直到仪器达到正常工作温度并能激发正常斑点。

2、按F11选择分析所需的分析程序。

3、利用仪器所带标准化样品RH18，进行ICAL操作(F8)(RSD<2.5)。

4、根据当日所要分析的产品，进行类型标准化。

每天至少做一次类型标准化，按Z进行。

然后在类型标准化样品控制下进行标准样的分析。

如果分析结果同类型标样的标定值相符，说明标准化良好，可以进行生产样品的分析；如果相差较大，则需要重新做类型标准化；如果重新做类型标准化后依然相差较大，则重新做ICAL和类型标准化。

5、仪器调整正常以后，进行生产样品的分析，分析过程中确认分析窗口上有“类型校正后的浓度”和使用的类型标准化样品的名称。

6、每个生产样品至少激发两次，若不稳定可再激发直到稳定为止，删除异常数值，按F3平均报出。

三、各键功能F1：帮助F2：吹洗氩气F3：结束对一个样品的测量F8：做ICAL标准化F11：调程序F12：查找分析结果Del：删单点测量值四、关机1、关闭“SOURCE”开关，然后关闭程序，选择全部关闭“关闭”，等待，仪器将自动全部关闭。

2、将相关设备如电源线，氩气管等根据需要断开，注意关断气源。

五、注意事项1、定期更换砂纸、砂轮(钢是40-60目砂纸）。

2、当样品有砂眼或裂纹或没有分析位置时，不允许激发。

3、当Ar气不好或激发点不好时，不允许出结果。

4、样品表面不能粘污，不能有水、油。

5、“氩气压力低(Argon Low)”氩气压力过低6、“光源未预备(source not ready)”光源关闭，一般把光源开关关一次后再开。

斯派克直读光谱仪操作手册SPECTRO光谱仪的分析软件结构主要由三部分组成Analysis 分析模式Method 分析方法Config 系统文件在这一章中，我们首先向大家介绍Analysis分析模式，日常工作中，我们大部分的工作都是在Analysis分析模式下来完成。

一、光谱操作的准备工作光谱仪的分析软件采用的是标准的WINDOS操作环境，所以要求操作员有一定的计算机知识，如果您在操作光谱仪前对微软公司的WINDOS不熟悉的话，请先熟悉WINDOS操作的基本知识。

二、键盘与鼠标的使用众所周知WINDOS操作系统的最大优点就是操作灵活，可同时打开多个窗口。

为了方便于鼠标与键盘的同时操作，我们分析软件中的只要功能也设计成既可以使用键盘，也可以使用鼠标来进行操作，在下面的章节中，我们会详细的介绍给用户。

三、键盘上功能键的介绍四、Analysis View模式下菜单的介绍FileNew…………………………………………………………建立新的程序Open…………………………………………………………打开已储存的分析数据库Save…………………………………………………………储存数据Save As……………………………………………………另存为Print…………………………………………………………打印分析数据Exit…………………………………………………………退出分析程序AnalysisLoad Method………………………………………………调分析程序Single Measurement………………………………………开始测量SampleIdent………………………………………………标题头内容Globle standardization……………………………………通用标准化Standardization……………………………………………标准化Standardization results……………………………………标准化结果Apply Type standardization………………………………应用类型标准化Type standardization Sample……………………………类性标准化样品Calibratio n Sample………………………………………做工作曲线样品Delete single………………………………………………删除单次测量结果Delete Results……………………………………………删除分析结果Delete All…………………………………………………删除所有分析结果Show/Hide Sample Info…………………………………未开发窗口ViewNaviogate…………………………………………………窗口转换Analysis……………………………………………………分析窗口Method……………………………………………………方法窗口Config……………………………………………………参数窗口Docking Views……………………………………………工具栏选择Navioate bar…………………在屏幕左侧显示Analysis，Method，Config三个窗口Display Bar……………………显示平均结果及他们的标准偏差和相对标准偏差Smaple ID………………………………………………显示样品编号Toolbar…………………………………………………显示工具吧Status Bar………………………………………………状态吧Initialize…………………………………………………仪器初始化Reprofile Optic…………………………………………扫描Perform Constant Light Test……………………………恒光测试Switch Analytical Flow On/Off…………………………冲洗氩气控制开关Start Cleaning Flush……………………………………清洁时执行氩气冲洗Reset SPARK…………………………………………激发次数回零Setup Devices…………………………………………设备的建立Global Database………………………………………通用数据库Content………………………………………………帮助内容Help Index……………………………………………软件说明Spectro Homepage……………………………………斯派克网页About Spark Analyzer…………………………………分析软件的版本五、如何完成标准化（Standardization）无论是何种类型的光谱分析仪，日常的标准化工作都是非常重要的的操作环节，因为标准化的正确与否是直接影响分析结果精确的关键，也是我们在日常分析中要经常执行的功能之一。

SPECTRO TEST光谱仪日常操作主要功能：一．开机：正常开机顺序：打开氩气，调节输出压力为0.5-0.7之间（不能超过1）；使用外接电（220V）时先打开机器后面电源总开关；按下“POWER”开关2秒后，等开关指示灯点亮再抬起，按下“SOURCE”开关，开关不抬起并且指示灯点亮，即可。

二．如何进入“Spark Analyzer ME”分析软件双击桌面上“Spark Analyzer ME”图标，或者从开始STAR菜单的Program file 中找到“Spark Analyzer ME”程序项，点击后出现“Spark Analyzer ME”，点击即可进入分析软件。

（如上图）三．关机：正常关机顺序：进入“Spark Analyzer ME”分析软件后，点下右上角的“X”然后选择“SHUT DOWN”，计算机就会自动关闭并且将仪器主机关闭。

待仪器键盘面板上的电源灯都熄灭后，则按下“SOURCE”按钮，将其抬起，关闭氩气，拔掉外接电源线。

四．充氩：打开软件后会自动弹出以上充气状态框，如果没有出现，则按F2充气，每次按下为冲15分钟的氩气。

一般充氩时间为30分钟，如长时间未开机使用或遇到潮湿季节，可能需要更长时间的充氩。

判断是否充氩足够，就是检查激发是否会出现“白点”。

五．如何选择所应用的日常分析程序（F11）在键盘上按功能键F11会出现一个窗口，分析程序会按不同配置的仪器而有所不同（如下图）Fe-00 用于F8对铁基曲线进行标准化时用，不能用于试样的分析Fe-01 所有铁基合金样品Fe-10 低合金钢，碳钢Fe-15 易切削钢Fe-20 铸铁Fe-30 不锈钢和铬镍合金钢Fe-40 高速钢Fe-50 锰钢Fe-60 高铬铸铁Fe-65 镍耐蚀钢六．如何输入类型标准化样品的名称及含量（例如1Cr18Ni9Ti）当使用新的标准化样品时（也叫标样或者控样），需要将标准化样品登入到计算机。

登入之后就保存在计算机内，以后就不需要重复此操作了。

SPECTRO MAXx光谱仪操作手册一．如何打开、关闭SPECTRO光谱仪按下列顺序开机，断电保护器---稳压器---光谱仪主机的POWER按钮----SOURCE按钮---计算机---氩气按开机的相反顺序可以关闭光谱仪二．如何进入“Spectro Analyse MX”分析软件双击桌面上“Spectro Analyse MX”图标，或者从开始STAR菜单的Program file中找到“Spectro Analyse MX”程序项，点击后出现“Spectro Analyse MX”，点击即可进入分析软件。

（如下图）点击此项三．如何选择所应用的日常分析程序（F10）在键盘上按功能键F10会出现一个窗口（如下图）Fe-00是用F7对铁基曲线进行标准化时用，不能用于试样的分析Fe -01是用于对所有铁类产品进行分析的通用程序Fe -10是用于对中低合金钢(碳钢)进行分析的程序Fe -20是用于对铸铁进行分析的程序Fe -30是用于对不锈钢进行分析的程序Ni-00是用F7对镍基曲线进行标准化时用，不能用于试样的分析Ni-01是用于对所有镍类产品进行分析的通用程序在此选择程序四．如何输入样品号、炉号、质量牌号、操作员（F9）------测量前忘了输入可以在测量结束后按Shift+F9补充输入在Measure Windows中，按键盘功能键F9会出现如下窗口就是这里Sample No：炉号Quality ：样品的牌号Sample ID：样品的样号Operator ：操作者如果没有的话，可以不填五．如何做标准化（F7）在Measure Windows中，按F10选择Fe-00(Ni-00)程序，再按键盘功能键F7会出现如下窗口按“Yes”开始进入校正，按“No”退出校正按“Yes”后出现如下窗口放好RH18样品后点击“OK”在样品台上放好随机带来的国际标样“RH-18”（做之前一定要在砂带磨样机上磨好），点击“OK”，仪器会自动激发打点，一共需要测试五次。

SPECTRO MaXx光谱仪操作规程本仪器用于分析和识别金属。

仪器只有经过生产厂家或培训的专业人员校准后才能进行金属的分析。

一、仪器的准备1、开机1.1 确认有足够的氩气用于连续工作。

1.2确认激发电极安装正确，火花台洁净。

1.3 检查湿式过滤盒中的水位、水质是否符合要求1.3 打开氩气并调节出口压力在0.5----0.7Mpa 之间。

1.4 打开稳压器电源，一分钟后再打开主机电源。

1.5确保接地可靠，并打开等离子发生器。

1.6打开电脑、显示器和打印机，启动配套软件。

1.7打开仪器操作平台Spark Analyzer Vision MX软件，检查仪器稳定性。

2、测量2.1 再次确认氩气储量和压力，保证仪器已经驱气30分钟以上。

2.2 确认光室温度稳定在90±0.5℉。

2.3确保设备标准化，安装正确和相应基准的部件，如果操作有毒样品，请检查安全措施。

2.4 将样品放置到位（必须用样品完全盖住火花台台板的开口部分，夹头必须接触样品使安全电路闭合）。

2.5打开Spark Analyzer Vision MX软件的激发状态对话框进行测量操作。

2.6根据需要执行进一步的测量。

（稍微旋转样品以进一步测量，各个焦点不允许重叠）。

二、分析1、调用分析方法。

2、准备“标准”样品和待测样品。

3、用标准样品对仪器进行标准化。

4、分析未知样品。

三、关机1、分析完毕后，点击冲氩功能键使氩气冲洗空气光学系统5 至10 分钟。

再次点击冲氩功能键关闭冲氩。

2、关闭等离子发生器（设备将转为待机模式，氩气流量中断）。

3、退出光谱仪程序“Spark Analyzer Vision MX”，关闭计算机。

4、关闭设备电源，关闭电脑、显示器、打印机四、仪器维护及注意事项1每次激发后，必须用小钢丝刷清洁电极。

2 每次测量结束，必须清洁火花台。

3 建议每月清洁一次紫外线光学系统的入光窗口和空气光学系统的入光窗口，清洁空气过滤器和更换湿式过滤器中的水。
