船舶航行灯和信号灯的布置要求
船舶航行灯和信号灯的布置要求摘要：航行灯和信号灯是保证船舶安全航行尤其是夜间安全航行的重要设备，且种类繁多，其在船舶上的布置需要遵守一定的原则。
文中以某型散货船为例，详细介绍了船舶航行灯和信号灯的布置要求，所得结果对其它船舶也具有一定的借鉴意义。
关键词：布置；航行灯；信号灯；安全航行；船舶1、前言船舶是海洋运输的主要交通工具，随着世界经济一体化进程加快，海洋运输也变得异常繁忙。
然而，由于各种原因，海上交通事故也时有发生。
重大的船舶事故，不仅可能造成财产损失和人员伤亡，还可能引起环境污染，甚至使航运企业破产倒闭。
因此船舶的安全航行是至关重要的。
影响船舶安全航行的因素很多，包括外部环境条件、人为因素以及设计上的问题等，因此我们从船舶设计阶段开始就要考虑到航行安全的要求。
航行灯和信号灯是保证船舶安全航行尤其是夜间安全航行的重要设备，而且由于船舶日益现代化，船舶上航行灯和信号灯的种类也日渐增多，其在船舶上的布置问题也日益突出。
因而在船舶设计过程中，我们就需要认真考虑航行灯和信号灯在船舶上的布置要求，力争做到科学合理。
2、船舶航行灯和信号灯的种类船舶上的灯具系统主要包括船用照明灯、航行灯和信号灯三大类。
随着船舶的日益现代化，船舶上的灯具系统也越来越先进，越来越复杂。
船舶航行灯主要是用于表示夜间船舶大小和航行方向的灯具，根据船舶的吨位和大小，船舶上航行灯的种类和数量会有所区别，但一般而言，船舶航行灯主要包括：桅灯、舷灯、尾灯及桅顶灯。
船舶上航行灯的种类划分及详细描述如表一所示。
船舶信号灯也是船舶灯具系统的重要组成部分，它一般用于表示船舶所处的状态或者发出某种信号以及进行近距离通信联络等的一类灯具。
根据船舶的吨位以及用途的不同，船舶上信号灯的种类和数量会有一定的区别，但对于普通的商船或者货船而言，它一般包括：环照灯、锚泊灯、闪光灯和通信闪光灯等。
船舶上信号灯的种类划分及详细描述如表二所示。
表一船舶航行灯种类划分及描述表二船舶信号灯种类划分及描述根据《国际海上避碰规则》和我国《海轮信号设备规范》，一切航行于公海（包括能与公海连通的水域）的船舶必须严格按照所规定的数量和类型设置各种航行灯和信号灯。
内河船舶航行灯安装要求
内河船舶航行灯安装要求一、引言船舶航行灯是航行安全的重要装置之一，对于内河航行来说，航行灯的正确安装和使用尤为重要。
本文将详细介绍内河船舶航行灯的安装要求，以保障航行的安全性和可靠性。
二、船舶航行灯的基本概念船舶航行灯，又称导航灯，是船舶进行夜间航行时，用来指示船舶航向、位置和状态的灯光设备。
船舶航行灯按功能分为前、后、侧向和顶部灯，它们的安装位置和类型必须满足相应的国际和国家标准。
三、内河船舶航行灯的安装要求3.1前向航行灯前向航行灯是船舶前向视线方向上的指示灯，它的作用是为前方船舶和陆地上的其他航行者提供明确的船舶前进方向和位置信息。
根据国际规定，内河船舶前向航行灯的安装要求如下：-前向航行灯应一并与船舶侧向灯组成一个整体，安装在船首上部位。
-前向航行灯颜色应为白色，并具备合适的亮度和范围，以确保在夜间和恶劣天气条件下，能够正常指示船舶的前进方向。
3.2后向航行灯后向航行灯是船舶后向视线方向上的指示灯，它用来告知其他船舶和陆地上的航行者本船正从事何种活动，如船舶正在倒退或搁浅。
内河船舶后向航行灯的安装要求如下：-后向航行灯应与船舶侧向灯组成一个整体，安装在船尾部位。
-后向航行灯颜色应为红色，并具备合适的亮度和范围，以确保在夜间和恶劣天气条件下，能够正常指示船舶的后退或搁浅状态。
3.3侧向航行灯侧向航行灯用来指示船舶左右舷侧，以确保船舶航行时其他船舶和陆地上的航行者能够清晰辨别船舶的位置和航行方向。
内河船舶侧向航行灯的安装要求如下：-船舶的左舷侧应安装红色灯，右舷侧应安装绿色灯，两者可以组成一个整体。
-侧向航行灯应具有合适的亮度和角度，以确保在夜间和恶劣天气条件下，能够正常指示船舶的左右舷侧。
3.4顶部航行灯顶部航行灯用来指示船舶的直径与长度，以便其他船舶和陆地上的航行者能够了解船舶的尺寸和特点。
内河船舶顶部航行灯的安装要求如下：-顶部航行灯颜色应为白色，并能以适当的亮度照亮船舶上方的一定范围。
航行灯要求

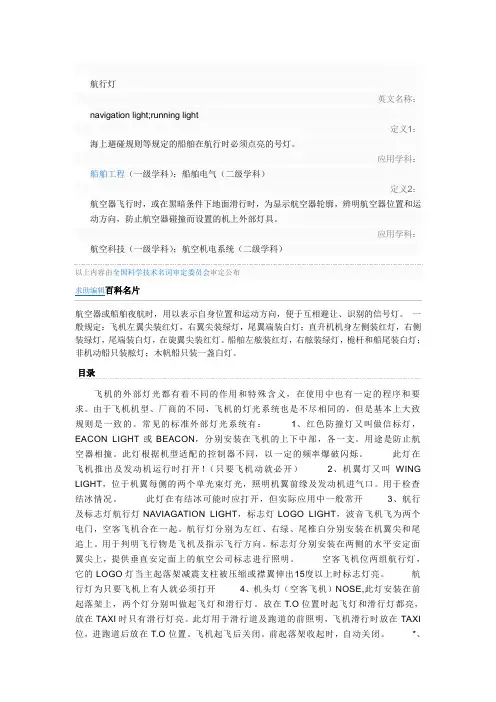

航行灯英文名称：navigation light;running light定义1：海上避碰规则等规定的船舶在航行时必须点亮的号灯。
应用学科：船舶工程（一级学科）；船舶电气（二级学科）定义2：航空器飞行时，或在黑暗条件下地面滑行时，为显示航空器轮廓，辨明航空器位置和运动方向，防止航空器碰撞而设置的机上外部灯具。
应用学科：航空科技（一级学科）；航空机电系统（二级学科）航空器或船舶夜航时，用以表示自身位置和运动方向，便于互相避让、识别的信号灯。
一般规定：飞机左翼尖装红灯，右翼尖装绿灯，尾翼端装白灯；直升机机身左侧装红灯，右侧装绿灯，尾端装白灯，在旋翼尖装红灯。
船舶左舷装红灯，右舷装绿灯，桅杆和船尾装白灯；非机动船只装舷灯；木帆船只装一盏白灯。
飞机的外部灯光都有着不同的作用和特殊含义，在使用中也有一定的程序和要求。
由于飞机机型、厂商的不同，飞机的灯光系统也是不尽相同的，但是基本上大致规则是一致的。
常见的标准外部灯光系统有：1、红色防撞灯又叫做信标灯，EACON LIGHT或BEACON，分别安装在飞机的上下中部，各一支。
用途是防止航空器相撞。
此灯根据机型适配的控制器不同，以一定的频率爆破闪烁。
此灯在飞机推出及发动机运行时打开！（只要飞机动就必开）2、机翼灯又叫WING LIGHT，位于机翼每侧的两个单光束灯光，照明机翼前缘及发动机进气口。
用于检查结冰情况。
此灯在有结冰可能时应打开，但实际应用中一般常开3、航行及标志灯航行灯NAVIAGATION LIGHT，标志灯LOGO LIGHT，波音飞机飞为两个电门，空客飞机合在一起。
航行灯分别为左红、右绿、尾椎白分别安装在机翼尖和尾追上。
用于判明飞行物是飞机及指示飞行方向。
标志灯分别安装在两侧的水平安定面翼尖上，提供垂直安定面上的航空公司标志进行照明。
空客飞机位两组航行灯，它的LOGO灯当主起落架减震支柱被压缩或襟翼伸出15度以上时标志灯亮。
航行灯为只要飞机上有人就必须打开4、机头灯（空客飞机）NOSE,此灯安装在前起落架上，两个灯分别叫做起飞灯和滑行灯。
渔船航行信号灯规则
渔船航行信号灯规则
1. 针对渔船的特殊规定，COLREGs中有专门的规定适用于渔船，这些规定旨在考虑到渔船在海上的特殊情况，例如渔船在作业时可
能会有固定设备（如拖网）延伸到水面以上。
2. 导航灯，根据COLREGs规定，渔船在夜间或能见度不佳时必
须展示特定的导航灯。
一般情况下，渔船应该展示红绿两色的导航灯，以及白色的360度全方位航行灯。
3. 信号灯的展示方式，根据COLREGs规定，渔船在作业时需要
展示特定的信号灯，以便其他船只能够识别并避让。
例如，渔船在
拖网作业时，需要展示特定的信号灯，提示其他船只避让。
4. 避让规则，COLREGs中也规定了船舶在遇到渔船时的避让规则，以确保船舶在交汇时能够安全地避让。
这些规定包括了在不同
情况下应该采取的行动，以及避让责任的分配等内容。
总的来说，渔船航行信号灯规则是为了确保渔船在海上航行时
能够安全地与其他船只交汇和作业，避免发生碰撞和意外。
遵守这
些规则对于所有船舶来说都是非常重要的，能够有效地维护海上交通的安全和秩序。
浅谈海船航行信号灯配置要求
可供参考 ：１ ） 国际航行船舶主要以 《 国际海 Ｅ 避碰 舶航行灯为双层灯 。 规则》及其修正案为设计 据 ；２） 在中国国内水域
作者简介 ：徐丕鸽 （ １ ９ ８ Ｏ 一） ，男，工程师，研究方向：船舶 电气。
２ ０ １ ６ ／ ６ 船舶标准化工程师 １ ７
表１ 船舶号灯的配置
重要。
１ 规则和要求
在黑夜及雾大能见度特别差时 ，船舶如何有序 地安全通航？国际上制定了其同遵守的灯光信号规 则 。目前 ，对于海船航行信号灯的设计主要有两种
２ 基本号灯 捌
航行灯和信号灯统称为号灯 。在常规设计中 ，
上述提及规则对号灯的基本特性、设置和安装位置
等有 明确的规定 。通常情况下 ，号灯分基本号灯和 作业号灯 ，每艘船根据 自身特点 ，来选择配置合适 的船舶号灯 ， 如表 １ 所示。其中５ ０ Ⅱ ５ ０ ｍ以上电 ｆ ｝
的特殊要求，并着 重介绍 了 基本号灯和特殊号灯类型及其表 示功能。
关键词 ：航行灯；环照灯
中图分类号：Ｕ ６ ６ ２ ． ２
。
文献标识码 ：Ａ ＤＯ Ｉ ：１ ０ ． １ ４ １ ４ １ ／ ｊ ． ３ １ — １ ９ ８ １ ． ２ ０ １ ６ ． ０ ６ ． ０ ０ ４
Ｄｉ ｓ ｃ ｕｓ ｓ ｉ ｏ ｎ ｏ ｆ Ｄｉ ｓ ｐｏ ｓ ｉ ｔ ｉ ｏ ｎ Ｒｅ ｑ ｕｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｏ ｆ Ｓ ｈｉ ｐ Ｎａ ｖ ｉ ｇ ａ ｔ ｉ ｏ ｎ Ｓ ｉ ｇ ｎａ ｌ Ｌａ ｍｐ
灯 灯 灯 灯 Байду номын сангаас 灯
号 确 度 在航行初动船
抛｛ 勘台 胄 自 工程 船
２ ２ ５ 。 １
ｌ

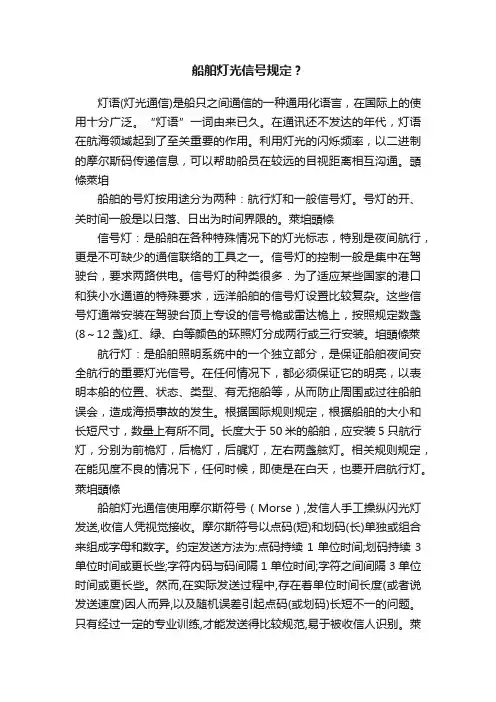

船舶灯光信号规定？
船舶灯光信号规定？灯语(灯光通信)是船只之间通信的一种通用化语言，在国际上的使用十分广泛。
“灯语”一词由来已久。
在通讯还不发达的年代，灯语在航海领域起到了至关重要的作用。
利用灯光的闪烁频率，以二进制的摩尔斯码传递信息，可以帮助船员在较远的目视距离相互沟通。
頭條萊垍船舶的号灯按用途分为两种：航行灯和一般信号灯。
号灯的开、关时间一般是以日落、日出为时间界限的。
萊垍頭條信号灯：是船舶在各种特殊情况下的灯光标志，特别是夜间航行，更是不可缺少的通信联络的工具之一。
信号灯的控制一般是集中在驾驶台，要求两路供电。
信号灯的种类很多．为了适应某些国家的港口和狭小水通道的特殊要求，远洋船舶的信号灯设置比较复杂。
这些信号灯通常安装在驾驶台顶上专设的信号桅或雷达桅上，按照规定数盏(8～12盏)红、绿、白等颜色的环照灯分成两行或三行安装。
垍頭條萊航行灯：是船舶照明系统中的一个独立部分，是保证船舶夜间安全航行的重要灯光信号。
在任何情况下，都必须保证它的明亮，以表明本船的位置、状态、类型、有无拖船等，从而防止周围或过往船舶误会，造成海损事故的发生。
根据国际规则规定，根据船舶的大小和长短尺寸，数量上有所不同。
长度大于50米的船舶，应安装5只航行灯，分别为前桅灯，后桅灯，后艉灯，左右两盏舷灯。
相关规则规定，在能见度不良的情况下，任何时候，即使是在白天，也要开启航行灯。
萊垍頭條船舶灯光通信使用摩尔斯符号（Morse）,发信人手工操纵闪光灯发送,收信人凭视觉接收。
摩尔斯符号以点码(短)和划码(长)单独或组合来组成字母和数字。
约定发送方法为:点码持续1单位时间;划码持续3单位时间或更长些;字符内码与码间隔1单位时间;字符之间间隔3单位时间或更长些。
然而,在实际发送过程中,存在着单位时间长度(或者说发送速度)因人而异,以及随机误差引起点码(或划码)长短不一的问题。
只有经过一定的专业训练,才能发送得比较规范,易于被收信人识别。
萊垍頭條然而灯语的发送和读取都是靠人工获得和解码，如果缺少专业人员，那么将会对航行船只造成十分巨大的影响。
船舶航行灯和信号灯的布置要求
船舶航行灯和信号灯的布置要求摘要：航行灯和信号灯是保证船舶安全航行尤其是夜间安全航行的重要设备，且种类繁多，其在船舶上的布置需要遵守一定的原则。
文中以某型散货船为例，详细介绍了船舶航行灯和信号灯的布置要求，所得结果对其它船舶也具有一定的借鉴意义。
关键词：布置；航行灯；信号灯；安全航行；船舶1、前言船舶是海洋运输的主要交通工具，随着世界经济一体化进程加快，海洋运输也变得异常繁忙。
然而，由于各种原因，海上交通事故也时有发生。
重大的船舶事故，不仅可能造成财产损失和人员伤亡，还可能引起环境污染，甚至使航运企业破产倒闭。
因此船舶的安全航行是至关重要的。
影响船舶安全航行的因素很多，包括外部环境条件、人为因素以及设计上的问题等，因此我们从船舶设计阶段开始就要考虑到航行安全的要求。
航行灯和信号灯是保证船舶安全航行尤其是夜间安全航行的重要设备，而且由于船舶日益现代化，船舶上航行灯和信号灯的种类也日渐增多，其在船舶上的布置问题也日益突出。
因而在船舶设计过程中，我们就需要认真考虑航行灯和信号灯在船舶上的布置要求，力争做到科学合理。
2、船舶航行灯和信号灯的种类船舶上的灯具系统主要包括船用照明灯、航行灯和信号灯三大类。
随着船舶的日益现代化，船舶上的灯具系统也越来越先进，越来越复杂。
船舶航行灯主要是用于表示夜间船舶大小和航行方向的灯具，根据船舶的吨位和大小，船舶上航行灯的种类和数量会有所区别，但一般而言，船舶航行灯主要包括：桅灯、舷灯、尾灯及桅顶灯。
船舶上航行灯的种类划分及详细描述如表一所示。
船舶信号灯也是船舶灯具系统的重要组成部分，它一般用于表示船舶所处的状态或者发出某种信号以及进行近距离通信联络等的一类灯具。
根据船舶的吨位以及用途的不同，船舶上信号灯的种类和数量会有一定的区别，但对于普通的商船或者货船而言，它一般包括：环照灯、锚泊灯、闪光灯和通信闪光灯等。
船舶上信号灯的种类划分及详细描述如表二所示。
表一船舶航行灯种类划分及描述表二船舶信号灯种类划分及描述根据《国际海上避碰规则》和我国《海轮信号设备规范》，一切航行于公海（包括能与公海连通的水域）的船舶必须严格按照所规定的数量和类型设置各种航行灯和信号灯。
航行灯,信号灯安装规则
航行灯包括：桅灯、舷灯、尾灯、船首灯、环照灯、闪光灯及桅顶灯等。
其中布置的要求如下：桅顶：安置在船舶的桅杆上方或者首尾中心线上方的号灯，在225度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到每一舷正横后22.5度内显示。
舷灯：安置在船舶最高甲板左右两侧的左舷的红光灯和右舷的绿光灯，各自在112．5度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到各自一舷的正横后22．5度内分别显示。
舷灯遮板向灯面，应当涂以无光黑漆。
遮板的高度至少等于灯高。
船舶长度为80米以上的驳船，应当在船首、尾部分别设置红、绿光舷灯。
尾灯：安置在船尾正中的白光灯。
在135度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正后方到每一舷67．5度内显示。
尾灯的高度应当尽可能与舷灯保持水平，但不得高出舷灯。
船首灯：是指安置在被顶推驳船首的一盏白光灯，在180度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到每一舷90度内显示，但不得高于舷灯。
环照灯：360度的水平弧内显示不间断灯光的号灯。
红绿闪光灯：是安装在舷灯上方左红、右绿的闪光环照灯，其频率为每分钟50至70闪次。
船舶长度小于12米的机动船也可以用红绿光水电筒代替红、绿闪光灯，但应当保持灯光明亮，颜色清晰分明。
黄闪灯光：安置在快速船桅杆上的黄闪光环照灯，其频率为每分钟50至70闪次。
红绿光并合灯：安装在桅灯的位置，分别从船舶的正前方到左舷正横后22．5度内显示红光，到右舷正横后22.5度内显示绿光，从船舶的正后方到每弦67.5度内显示白光的并合灯。
桅顶灯：也称“锚灯”。
白光，装于桅杆顶端。
水平照射角度360度，环照。
有关号灯的各条规定从日落到日出期间都应当遵守。
在白天能见度不良的情况下也可以显示有关号灯。
在显示号灯的时间内，凡是可能与规定号灯相混淆或者减弱其显示性能的灯光，均不得显示。
号灯应当显示在最易见处，并符合内河避碰规则的技术要求，除内河避碰另有规定外，几个号灯，号型组成一组时，均应当垂直显示。
航行灯布置规定
航行灯布置规定航行灯，又称“号灯”，用于显示船舶航行或停泊状态的，可表示夜间本船的航行方向和本船的大小。
一切航行于海洋、江河、湖泊的船舶必须严格按照我国《海轮信号设备规范》和《中华人民共和国避碰规则》(1991)(交通部令〔1991〕30号发布交海发〔2003〕357号修改)所规定的数量和类型设备各种航行灯。
航行灯包括：桅灯、舷灯、尾灯、船首灯、环照灯、闪光灯及桅顶灯等。
其中布置的要求如下：桅顶：安置在船舶的桅杆上方或者首尾中心线上方的号灯，在225度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到每一舷正横后22.5度内显示。
舷灯：安置在船舶最高甲板左右两侧的左舷的红光灯和右舷的绿光灯，各自在112．5度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到各自一舷的正横后22．5度内分别显示。
舷灯遮板向灯面，应当涂以无光黑漆。
遮板的高度至少等于灯高。
船舶长度为80米以上的驳船，应当在船首、尾部分别设置红、绿光舷灯。
尾灯：安置在船尾正中的白光灯。
在135度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正后方到每一舷67．5度内显示。
尾灯的高度应当尽可能与舷灯保持水平，但不得高出舷灯。
船首灯：是指安置在被顶推驳船首的一盏白光灯，在180度的水平弧内显示不间断的灯光，其装置要使灯光从船舶的正前方到每一舷90度内显示，但不得高于舷灯。
环照灯：360度的水平弧内显示不间断灯光的号灯。
红绿闪光灯：是安装在舷灯上方左红、右绿的闪光环照灯，其频率为每分钟50至70闪次。
船舶长度小于12米的机动船也可以用红绿光水电筒代替红、绿闪光灯，但应当保持灯光明亮，颜色清晰分明。
黄闪灯光：安置在快速船桅杆上的黄闪光环照灯，其频率为每分钟50至70闪次。
红绿光并合灯：安装在桅灯的位置，分别从船舶的正前方到左舷正横后22．5度内显示红光，到右舷正横后22.5度内显示绿光，从船舶的正后方到每弦67.5度内显示白光的并合灯。

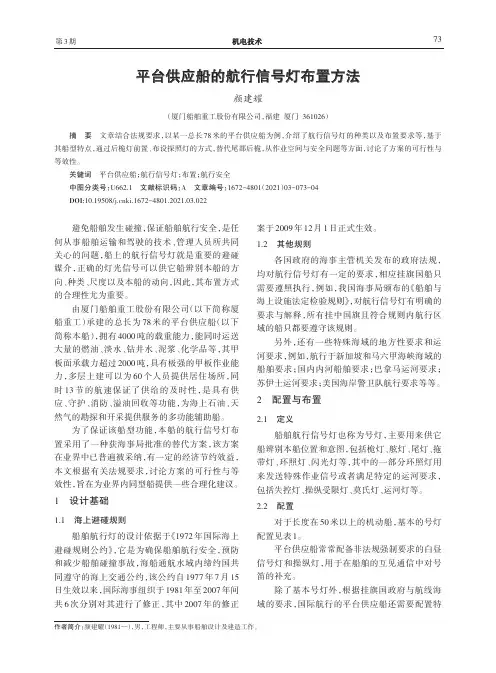

平台供应船的航行信号灯布置方法
