结构设计讲义精品

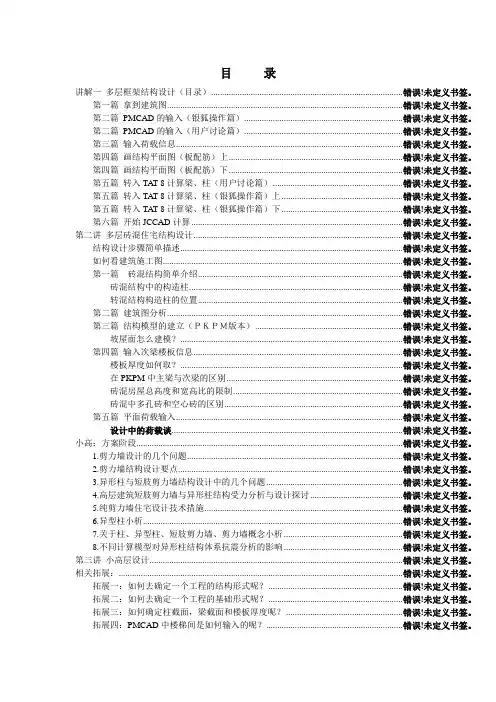

目录讲解一多层框架结构设计（目录）.................................................................................... 错误！未定义书签。

第一篇拿到建筑图........................................................................................................ 错误！未定义书签。

第二篇PMCAD的输入（银狐操作篇）..................................................................... 错误！未定义书签。

第二篇PMCAD的输入（用户讨论篇）..................................................................... 错误！未定义书签。

第三篇输入荷载信息.................................................................................................... 错误！未定义书签。

第四篇画结构平面图（板配筋）上............................................................................ 错误！未定义书签。

第四篇画结构平面图（板配筋）下............................................................................ 错误！未定义书签。

第五篇转入TAT-8计算梁、柱（用户讨论篇）........................................................ 错误！未定义书签。

第六讲MIDAS桥梁结构模型入门讲授人：黄祖慰打开软件；另存到一个指定的文件夹(自己创立的新文件夹，目的是使用方便)；开始操作：在主菜单中选择工具>单位体系在长度栏中选择mm在力栏中选择N点击确认按钮选中菜单系统在主菜单中选择工具>用户指定>工具条。

在工具条目录中将节点、单元、特征打钩对单元工具条上的蓝色部分用鼠标指定后若放到自己所需的位置。

使用相同的方法可以排列使用相同的方法可以排列节点工具条和特性工具条点击工具条对话框结束按钮以改进后的桥梁教学模型作为例子一、定义材料此次分析的桥梁模型材料的力学参数为：顺纹弹性模量E=1.0 103MPa、顺纹抗拉强度σ=30MPa。

主菜单中选择模型>材料和截面特征>材料点击添加那妞，调出材料数据对话框输入材料名称桐木类型选择：用户自定义规范：无输入弹性模量1e+3泊松比这里取0.25单位换算9.8*0.3/1000000 牛/立方毫米在容重处直接输入9.8*0.3/1000000其他不考虑，若找到准确数据可填点击确认按钮材料定义完毕材料定义完了可以通过编辑对材料的属性进行修改二、定义截面主菜单中选择模型>材料和截面特征>截面点击添加，一次添加以下截面添加时输入截面名称，选择截面类型，点击用户，输入杆件参数截面类型有：杆号，名称，类型，截面形状1，横梁，用户，T型2，纵梁，用户，箱型3，拉条，用户，实腹长方形截面4，主梁竖杆，用户，箱型5，横断面竖杆，用户，H型6，下横联杆件，用户，矩形具体软件对话框如下：截面定义完毕：三、建立模型建立节点单元节点号（开）；自动对齐（开）；选择正视图点击模型、节点、建立节点（节点起始号这一栏始终不管）输入：坐标0,0,0 复制次数6 距离在DX上填100 点击适用，如下图所示点击复制移动节点按钮用选择节点号为2-6的节点输入项目如下图输入框所示，点击适用便可生成8-12节点建立单元：建立纵梁：点击菜单、模型、单元、建立单元在建立单元的对话框里面选择单元类型为一般梁/变截面梁材料选择桐木截面选择纵梁截面选择纵梁一次点击1,2；2,3；3,4；4,5；5,6；6,7；节点建立起纵梁单元建立主梁竖杆：打开建立单元的对话框，方法同上，只需把截面改成主梁竖杆，依次分别点击节点2,8；……6；12；建立竖杆按照上述方法建立起拉条复制主梁：在单元建立的对话框里面形式：复制等间距：DY：170 复制次数选择1用选择已经建立了的全部单元和节点点击适用，主梁即复制好，点击视图即可显示出上图。

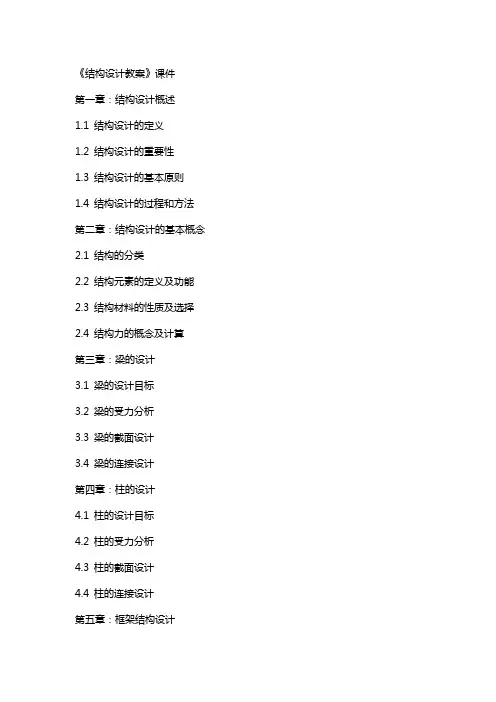

《结构设计教案》课件第一章：结构设计概述1.1 结构设计的定义1.2 结构设计的重要性1.3 结构设计的基本原则1.4 结构设计的过程和方法第二章：结构设计的基本概念2.1 结构的分类2.2 结构元素的定义及功能2.3 结构材料的性质及选择2.4 结构力的概念及计算第三章：梁的设计3.1 梁的设计目标3.2 梁的受力分析3.3 梁的截面设计3.4 梁的连接设计第四章：柱的设计4.1 柱的设计目标4.2 柱的受力分析4.3 柱的截面设计4.4 柱的连接设计第五章：框架结构设计5.1 框架结构的特点及应用5.2 框架结构的受力分析5.3 框架结构的连接设计5.4 框架结构的设计步骤及注意事项第六章：板的设计6.1 板的设计目标6.2 板的受力分析6.3 板的截面设计6.4 板的连接设计第七章：壳体结构设计7.1 壳体结构的特点及应用7.2 壳体结构的受力分析7.3 壳体结构的截面设计7.4 壳体结构的连接设计第八章：桥梁结构设计8.1 桥梁结构的特点及应用8.2 桥梁结构的受力分析8.3 桥梁结构的截面设计8.4 桥梁结构的连接设计第九章：高层建筑结构设计9.1 高层建筑结构的特点及应用9.2 高层建筑结构的受力分析9.3 高层建筑结构的截面设计9.4 高层建筑结构的连接设计第十章：结构设计的软件应用10.1 结构设计软件的介绍10.2 结构设计软件的应用实例10.3 结构设计软件的优缺点分析10.4 结构设计软件的发展趋势重点和难点解析一、结构设计的定义和重要性重点：结构设计的概念和其在工程实践中的重要性。

难点：理解结构设计的目标和原则，以及如何将这些原则应用到实际设计中。

二、结构设计的基本概念重点：结构元素的分类和功能，结构材料的性质及选择。

难点：结构力的概念及计算，理解不同结构力对结构设计的影响。

三、梁的设计重点：梁的设计目标和受力分析。

难点：梁的截面设计和连接设计，如何在满足结构要求的优化设计。

设计教程1纯砖混、底框和混合结构设计1.1砖混总体信息的合理选取1.1.1结构计算总层数1.1.2设置包含框架平面和砖混平面的结构计算平面总层数,结构计算平面可以是包含承台上拉接地梁的基础层、地下室平面层、上部结构平面层和天面结构层, 结构层号从1开始到结构计算总层数。

最后生成的结构施工图是按建筑层编号, 在平法和梁柱表版的配筋系统中, 可在“主菜单——参数控制信息——施工图控制”中设置建筑二层对应结构录入的第几层来实现结构层号到建筑层号的自动转化。

1.1.3结构形式=0则所有结构平面为框架、框剪或剪力墙结构平面, =1则所有结构平面为砖混平面, =2则底下为框架结构平面, 上面为砖混平面, =3则为砖和框架混合结构: 内框、外框、边框、上几层砖混而下几层混合结构。

底框结构为混合结构中的一种特殊形式, 因广厦以前定义了此种结构形式, 现版本继续保留此定义。

框架、框剪、剪力墙和筒体结构:广厦结构计算SS是按空间薄壁杆系计算。

为了解决空间薄壁杆系计算中剪力墙计算的较大误差, 有些计算软件采用壳单元来计算剪力墙, 壳单元由板单元和膜单元合成, 板单元的平面外刚度作为剪力墙的平面外刚度, 这与剪力墙计算不考虑平面外刚度矛盾, 此过大的平面外刚度可能会引起空间分析时水平力的分布不合理和连梁负弯矩偏大两个问题。

广厦结构计算SSW解决了平面外刚度过大的问题, 在梁与剪力墙交接处自动采用镶边墙元, 合理计算连梁和剪力墙柱。

纯砖混：在建模时: 可输入砖墙；纯砖混平面上所有的柱自动作为构造柱处理；所有梁简化为次梁输入。

在“楼板次梁砖混计算”中: 砖墙按底部剪力法进行抗震验算；进行砖墙的总体抗压验算；梁按连续次梁计算。

1、可得结果:2、砖墙抗震验算结果3、砖墙总体抗压验算结果4、砖墙剪力5、砖墙轴力6、砖墙下条基平面施工图7、上部结构各层结构平面施工图底框结构:在建模时: 底层按框架框剪结构输入；其它层按纯砖混平面输入。

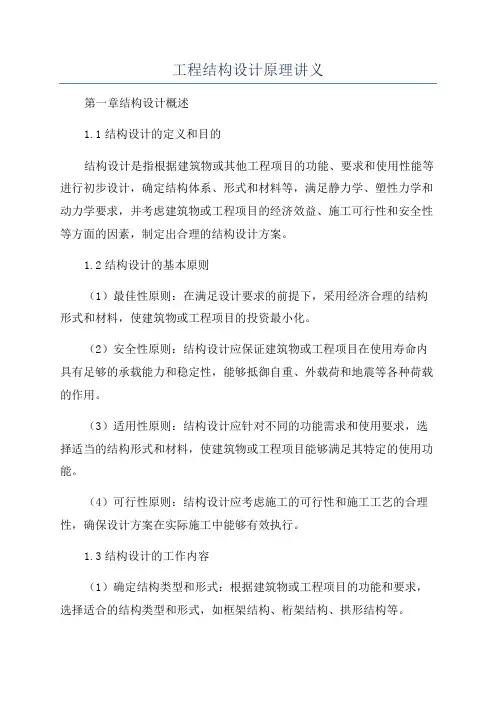

工程结构设计原理讲义第一章结构设计概述1.1结构设计的定义和目的结构设计是指根据建筑物或其他工程项目的功能、要求和使用性能等进行初步设计，确定结构体系、形式和材料等，满足静力学、塑性力学和动力学要求，并考虑建筑物或工程项目的经济效益、施工可行性和安全性等方面的因素，制定出合理的结构设计方案。

1.2结构设计的基本原则（1）最佳性原则：在满足设计要求的前提下，采用经济合理的结构形式和材料，使建筑物或工程项目的投资最小化。

（2）安全性原则：结构设计应保证建筑物或工程项目在使用寿命内具有足够的承载能力和稳定性，能够抵御自重、外载荷和地震等各种荷载的作用。

（3）适用性原则：结构设计应针对不同的功能需求和使用要求，选择适当的结构形式和材料，使建筑物或工程项目能够满足其特定的使用功能。

（4）可行性原则：结构设计应考虑施工的可行性和施工工艺的合理性，确保设计方案在实际施工中能够有效执行。

1.3结构设计的工作内容（1）确定结构类型和形式：根据建筑物或工程项目的功能和要求，选择适合的结构类型和形式，如框架结构、桁架结构、拱形结构等。

（2）确定结构材料：根据建筑物或工程项目的功能和要求，选择适合的结构材料，如钢材、混凝土、木材等。

（3）确定结构体系：根据建筑物或工程项目的功能和要求，确定结构体系，如单层结构、多层结构、布置方式等。

（4）进行静力学和塑性力学分析：根据建筑物或工程项目的荷载情况，进行静力学和塑性力学分析，计算各个构件的受力和变形情况。

（5）进行动力学分析：根据建筑物或工程项目的地震波和振动要求，进行动力学分析，评估建筑物或工程项目的抗震安全性能。

（6）优化设计：根据分析结果，对结构方案进行优化设计，提高结构的经济性、安全性和使用性能等。

第二章结构荷载与结构材料2.1结构荷载的种类和作用（1）常用荷载：包括自重、活载、风载、地震作用等。

（2）特殊荷载：包括温度荷载、流体压力荷载等。

2.2结构材料的选择与性能（1）钢材：具有高强度、耐腐蚀性和可塑性等优点，适合用于大跨度建筑物和桥梁等。

《结构设计教案》PPT课件第一章：结构设计概述1.1 结构设计的定义1.2 结构设计的重要性1.3 结构设计的基本原则1.4 结构设计的过程和方法第二章：结构设计的基本概念2.1 结构的基本要素2.2 结构的分类2.3 结构设计的依据和标准2.4 结构设计的限制条件第三章：结构材料的特性与应用3.1 结构材料的分类3.2 常用结构材料的特性3.3 结构材料的选择与应用3.4 结构材料的验收与储存第四章：结构分析的方法与技术4.1 结构分析的基本方法4.2 静力平衡方程的建立与应用4.3 动力平衡方程的建立与应用4.4 结构稳定性分析的方法与技术第五章：结构设计的计算与优化5.1 结构设计的计算方法5.2 结构设计中的优化技术5.3 结构设计计算的软件应用5.4 结构设计计算的案例分析第六章：结构设计的荷载与作用6.1 荷载的分类与计算6.2 作用（力）的分类与计算6.3 荷载与作用的组合6.4 结构设计中的荷载与作用分析实例第七章：梁、板、壳结构设计7.1 梁结构设计的基本原理7.2 板结构设计的基本原理7.3 壳结构设计的基本原理7.4 常用梁、板、壳结构设计实例第八章：柱、梁、节点设计8.1 柱结构设计的基本原理8.2 梁结构设计的基本原理8.3 节点设计的基本原理8.4 常用柱、梁、节点设计实例第九章：结构设计的施工与验收9.1 结构施工的基本要求9.2 结构施工的技术要点9.3 结构施工的质量验收9.4 结构施工的常见问题与处理方法第十章：结构设计的创新与可持续发展10.1 结构设计的创新理念10.2 结构设计的可持续发展原则10.3 结构设计中的环保与节能技术10.4 结构设计创新与可持续发展的案例分析重点和难点解析一、结构设计的定义和重要性：重点关注结构设计在工程中的作用和意义，以及它在确保结构安全、稳定和可靠中的关键地位。

二、结构设计的基本概念：重点掌握结构的基本要素、分类以及设计依据和标准，理解不同类型结构的设计要求和特点。
