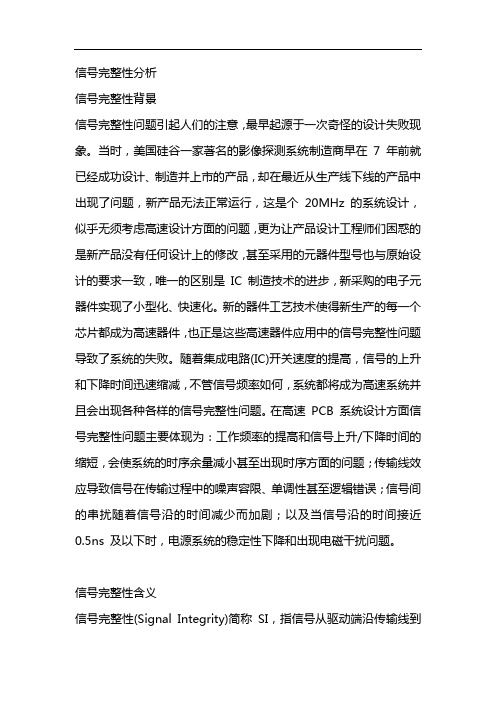

信号完整性分析信号完整性背景信号完整性问题引起人们的注意,最早起源于一次奇怪的设计失败现象。
当时,美国硅谷一家著名的影像探测系统制造商早在7 年前就已经成功设计、制造并上市的产品,却在最近从生产线下线的产品中出现了问题,新产品无法正常运行,这是个20MHz 的系统设计,似乎无须考虑高速设计方面的问题,更为让产品设计工程师们困惑的是新产品没有任何设计上的修改,甚至采用的元器件型号也与原始设计的要求一致,唯一的区别是IC 制造技术的进步,新采购的电子元器件实现了小型化、快速化。
新的器件工艺技术使得新生产的每一个芯片都成为高速器件,也正是这些高速器件应用中的信号完整性问题导致了系统的失败。
随着集成电路(IC)开关速度的提高,信号的上升和下降时间迅速缩减,不管信号频率如何,系统都将成为高速系统并且会出现各种各样的信号完整性问题。
在高速PCB 系统设计方面信号完整性问题主要体现为:工作频率的提高和信号上升/下降时间的缩短,会使系统的时序余量减小甚至出现时序方面的问题;传输线效应导致信号在传输过程中的噪声容限、单调性甚至逻辑错误;信号间的串扰随着信号沿的时间减少而加剧;以及当信号沿的时间接近0.5ns 及以下时,电源系统的稳定性下降和出现电磁干扰问题。
信号完整性含义信号完整性(Signal Integrity)简称SI,指信号从驱动端沿传输线到达接收端后波形的完整程度。
即信号在电路中以正确的时序和电压作出响应的能力。
如果电路中信号能够以要求的时序、持续时间和电压幅度到达IC,则该电路具有较好的信号完整性。
反之,当信号不能正常响应时,就出现了信号完整性问题。
从广义上讲,信号完整性问题指的是在高速产品中由互连线引起的所有问题,主要表现为五个方面:(1)延迟。
延迟是指信号在PCB 的导线上以有限的速度传输,从驱动端到接收端存在的传输延时。
信号的延时会对系统的时序产生影响,在高速PCB 设计中,传输延迟主要取决于导线的长度和导线周围介质的介电常数。
信号完整性的基本概念1.信号完整性(Signal Integrity):就是指电路系统中信号的质量,如果在要求的时间内,信号能不失真地从源端传送到接收端,我们就称该信号是完整的。
2.传输线(Transmission Line):由两个具有一定长度的导体组成回路的连接线,我们称之为传输线,有时也被称为延迟线。
3.集总电路(Lumped circuit):在一般的电路分析中,电路的所有参数,如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬间传递的,这种理想化的电路模型称为集总电路。
4.分布式系统(Distributed System):实际的电路情况是各种参数分布于电路所在空间的各处,当这种分散性造成的信号延迟时间与信号本身的变化时间相比已不能忽略的时侯,整个信号通道是带有电阻、电容、电感的复杂网络,这就是一个典型的分布参数系统。
5.上升/下降时间(Rise/Fall Time):信号从低电平跳变为高电平所需要的时间,通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间,记为Tr。
6.截止频率(Knee Frequency):这是表征数字电路中集中了大部分能量的频率范围(0.5/Tr),记为Fknee,一般认为超过这个频率的能量对数字信号的传输没有任何影响。
7.特征阻抗(Characteristic Impedance):交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗,也称为浪涌阻抗,记为Z0。
可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。
8.传输延迟(Propagation delay):指信号在传输线上的传播延时,与线长和信号传播速度有关,记为tPD。
9.微带线(Micro-Strip):指只有一边存在参考平面的传输线。
10.带状线(Strip-Line):指两边都有参考平面的传输线。
11.趋肤效应(Skin effect):指当信号频率提高时,流动电荷会渐渐向传输线的边缘靠近,甚至中间将没有电流通过。
3.2 信号完整性仿真3.2.1 信号完整性基础高速PCB的信号线必须按照传输线理论去设计,否则就会产生反射、串扰、过冲和下冲等问题而严重影响信号的完整性。
信号完整性是指信号在电路中以正确的时序和电压作出响应的能力。
如果电路中信号能够以要求的时序、持续时间和电压幅度到达IC,则该电路具有较好的信号完整性。
反之,当信号不能正常响应时,就出现了误触发、阻尼振荡、过冲、欠冲等时钟间歇振荡和数据出错等信号完整性问题。
当频率超过50MHz或信号上升时间Tr小于6倍传输线延时时,系统的设计必然面对互连延迟引起的时序问题以及串扰、传输线效应等信号完整性问题。
以下是印象信号完整性的一些现象。
①反射反射就是信号在传输线上的回波现象。
此时信号功率没有全部传输到负载处,有一部分被反射回来了。
在高速的PCB中导线必须等效为传输线,按照传输线理论,如果源端与负载端具有相同的阻抗,反射就不会发生了。
如果二者阻抗不匹配就会引起反射,负载会将一部分电压反射回源端。
根据负载阻抗和源阻抗的关系大小相同,反射电压可能为正,也可能为负。
如果反射信号很强,叠加在原信号上,很可能改变逻辑状态,导致接受数据错误。
如果在时钟信号上可能引起时钟沿不单调,进而引起误触发。
一般布线的几何形状、不正确的线端接、经过连接器的传输以及电源平面的不连续等因素均会导致此类反射。
;另外常有一个输出多个接收,这时不同的布线策略产生的反射对每个接收端的影响也不相同,所以布线策略也是影响反射的一个不可忽视的因素。
②串扰在所有的信号完整性问题中,串扰现象是非常普遍的。
串扰可能会出现在芯片内部,也可能出现在电路板、连接器、芯片封装以及线缆上。
串扰是指在两个不同的电性能之间的相互作用。
产生串扰被称为Aggressor,而另一个收到串扰的被称为Victim。
通常,一个网络既是入侵者,又是受害者。
振铃和地弹都属于信号完整性问题中单信号线的现象,串扰则是自同一块PVB板上的两条信号线与地平面引起的,故也称为三线系统。
信号完整性基础信号完整性问题过冲(overshoot/undershoot)振铃(ringing/ring back)非单调性(non-monotonic)码间串扰(ISI)同步开关噪声(SSN)噪声余量(noise margin)串扰(crosstalk)信号完整性(Signal Integrity)主要包括以下几方面问题:1.过冲(Overshoot/Undershoot)一般IC对于过冲的高度和宽度的容忍度都有指标。
因为过冲会使IC内部的ESD防护二极管导通,通常电流有100mA左右。
信号长期的过冲会使IC器件降质,并是电源噪声和EMI的来源之一。
2. 振铃(Ringing/Ring Back)振铃会使信号的threshold域值模糊,而且容易引起EMI。
3.非单调性(Non-monotonic)电平上升过程中的平台会产生非单调性,这有可能对电路有危害,特别是针对异步信号如:Reset、Clock等会有影响。
4. 码间串扰(ISI)主要是针对高速串行信号。
其产生的本质是前一个波形还没有进入稳态,另外也有可能是传输线对不同频率衰减不同所造成的。
一般通过眼图来观察,方法是输入一伪随机码,观察输出眼图。
5. 同步开关噪声(SSN)同步开关噪声会使单根静止的信号线上出现毛刺?V,另外还会影响输入电平的判断。
SSN的另一种现象是SSO(同步开关输出),这会使得传输线的特性如阻抗、延时等特性发生改变。
6. 噪声裕量(Noise Margin)控制噪声余量的目的是防止外界干扰,用于克服仿真没有分析到的一些次要因素。
一般对于TTL信号应留有200~300mV的余量。
7. 串扰(Crosstalk)串扰主要有线间串扰、回路串扰、通过平面串扰(常见于数模混合电路)三种形式。
通常示波器所观察到的数字信号。
图中为各相关的信号完整性参数:•Overshoot、Undershoot指信号的过冲。
•Ringback 指信号的振铃。
信号完整性基础入门手册入门手册目录信号完整性描述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3数字技术和信息时代⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3逐渐增长的带宽为数字系统设计带来的挑战⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 - 4信号完整性概念回顾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 - 8数字信号时序产生的问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5隔离模拟故障⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6眼图:快速鉴定信号完整性问题的捷径⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8信号完整性测量需求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 - 25使用逻辑分析仪发现逻辑信号故障⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9逻辑分析仪探头方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10使用示波器揭秘模拟信号故障⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12示波器探测解决方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16使用实时频谱分析仪进行频域分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17利用集成测量工具识别信号完整性问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19简化复杂的抖动测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20使用时域反射仪进行关键的阻抗测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22信号发生器构建完整的测试系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯262 /signal_integrity信号完整性基础信号完整性描述根据定义,“完整性”是指“完整和无损害的”。
信号完整性分析《信号完整性分析》作者以实践专家的视角提出了造成信号完整性问题的根源,特别给出了在设计前期阶段的问题解决方案。
这是面向电子工业界的设计工程师和产品负责人的一本具有实用价值的参考书,其目的在于帮助他们在信号完整性问题出现之前能提前发现并及早加以解决,同时也可作为相关专业本科生及研究生的教学指导用书。
作品目录第1章信号完整性分析概论1.1 信号完整性的含义1.2 单一网络的信号质量1.3 串扰1.4 轨道塌陷噪声1.5 电磁干扰1.6 信号完整性的两个重要推论1.7 电子产品的趋势1.8 新设计方法学的必要性1.9 一种新的产品设计方法学1.10 仿真1.11 模型和建模1.12 通过计算创建电路模型1.13 三种测量技术1.14 测量的作用1.15 小结第2章时域与频域2.1 时域2.2 频域中的正弦波2.3 频域中解决问题的捷径2.4 正弦波特征2.5 傅里叶变换2.6 重复信号的频谱2.7 理想方波的频谱2.8 从频域到时域2.9 带宽对上升时间的影响2.10 带宽及上升时间2.11 “有效的”含义2.12 实际信号的带宽2.13 带宽和时钟频率2.14 测量的带宽2.15 模型的带宽2.16 互连线的带宽2.17 小结第3章阻抗和电气模型3.1 用阻抗描述信号完整性3.2 阻抗的含义3.3 实际和理想的电路元件3.4 时域中理想电阻的阻抗3.5 时域中理想电容的阻抗3.6 时域中理想电感的阻抗3.7 频域中的阻抗3.8 等效电气电路模型3.9 电路理论和SPICE3.10 建模简介3.11 小结第4章电阻的物理基础4.1 将物理设计转化为电气性能4.2 互连线电阻的最佳近似4.3 体电阻率4.4 单位长度电阻4.5 方块电阻4.6 小结第5章电容的物理基础5.1 电容中的电流流动5.2 球面电容5.3 平行板近似5.4 介电常数5.5 电源、地平面和去耦电容5.6 单位长度电容5.7 二维场求解器5.8 有效介电常数5.9 小结第6章电感的物理基础6.1 电感的含义6.2 电感定律之一:电流周围将形成闭合磁力线圈6.3 电感定律之二:电感是导体上流过单位安培电流时,导体周围磁力线圈的韦伯值6.4 自感和互感6.5 电感定律之三:当导体周围的磁力线圈匝数变化时,导体两端将产生感应电压6.6 局部电感6.7 有效电感、总电感或净电感及地弹6.8 回路自感和回路互感6.9 电源分布系统和回路电感6.10 单位面积的回路电感6.11 平面和过孔接触孔的回路电感6.12 具有出砂孔区域的平面回路电感……第7章传输线的物理基础第8章传输线与反射第9章有损线、上升边退化和材料特性第10章传输线的串扰第11章差分对与差分阻抗附录A 100条使信号完整性问题最小化的通用设计原则附录B 100条估计信号完整性效应的经验法则附录C 参考文献附录D 术语表心得体会1.信号完整性分析概论1.1信号完整性的含义广义上来说,信号完整形式指,在高速产品设计中由互连线引起的所有的问题。
信号完整性研究:什么是信号完整性如果你发现,以前低速时代积累的设计经验现在似乎都不灵了,同样的设计,以前没问题,可是现在却无法工作,那么恭喜你,你碰到了硬件设计中最核心的问题:信号完整性。
早一天遇到,对你来说是好事。
在过去的低速时代,电平跳变时信号上升时间较长,通常几个ns。
器件间的互连线不至于影响电路的功能,没必要关心信号完整性问题。
但在今天的高速时代,随着IC 输出开关速度的提高,很多都在皮秒级,不管信号周期如何,几乎所有设计都遇到了信号完整性问题。
另外,对低功耗追求使得内核电压越来越低,1.2v内核电压已经很常见了。
因此系统能容忍的噪声余量越来越小,这也使得信号完整性问题更加突出。
广义上讲,信号完整性是指在电路设计中互连线引起的所有问题,它主要研究互连线的电气特性参数与数字信号的电压电流波形相互作用后,如何影响到产品性能的问题。
主要表现在对时序的影响、信号振铃、信号反射、近端串扰、远端串扰、开关噪声、非单调性、地弹、电源反弹、衰减、容性负载、电磁辐射、电磁干扰等。
信号完整性问题的根源在于信号上升时间的减小。
即使布线拓扑结构没有变化,如果采用了信号上升时间很小的IC芯片,现有设计也将处于临界状态或者停止工作。
下面谈谈几种常见的信号完整性问题。
反射:图1显示了信号反射引起的波形畸变。
看起来就像振铃,拿出你制作的电路板,测一测各种信号,比如时钟输出或是高速数据线输出,看看是不是存在这种波形。
如果有,那么你该对信号完整性问题有个感性的认识了,对,这就是一种信号完整性问题。
很多硬件工程师都会在时钟输出信号上串接一个小电阻,至于为什么,他们中很多人都说不清楚,他们会说,很多成熟设计上都有,照着做的。
或许你知道,可是确实很多人说不清这个小小电阻的作用,包括很多有了三四年经验的硬件工程师,很惊讶么?可这确实是事实,我碰到过很多。
其实这个小电阻的作用就是为了解决信号反射问题。
而且随着电阻的加大,振铃会消失,但你会发现信号上升沿不再那么陡峭了。
查看文章信号完整性分析2009-06-08 10:32信号完整性问题概述信号完整性(Signal Integrity ,简称SI )是指信号在电路中以正确对信号线上信号质量的描述。
如果电路中信号能够以要求的时序、持续时间和电压幅度到达IC ,反之,当信号不能正常响应时,就出现了信号完整性问题。
信号完整性问题主要表现为5个方面:延迟、反射、串扰、同步切换mass_ping的空间延迟——延迟是指信号在PCB板的导线上以有限的速度传输,信号从在一个传输延迟。
信号的延迟会对系统的时序产生影响,在高速数字系的长度和导线周围介质的介电常数。
反射——当PCB板上导线(高速数字系统中称为传输线)的特征阻抗与收端后有一部分能量将沿着传输线反射回去,使信号波形发生畸变,如果在传输线上来回反射,就会产生振铃和环绕振荡。
串扰——由于PCB板上的任何两个器件或导线之间都存在互容(mutua 件或一根导线上的信号发生变化时,其变化会通过互容和互感影响其度取决于器件及导线的几何尺寸和相互距离。
同步切换噪声——当PCB板上的众多数字信号同步进行切换时(如CPU 于电源线和地线上存在阻抗,会产生同步切换噪声,在地线上还会出和地弹的强度也取决于集成电路的IO特性、PCB板电源层和地平面层布局和布线方式。
电磁兼容性——同其它的电子设备一样,PCB也有电磁兼容性问题布线方式有关。
为什么要做信号完整性分析过去,在系统时钟低于50MHz的电路板设计中,信号完整性(SI)问题修改就可消除SI问题或将其影响降至最低。
但是随着集成电路输出开关信号完整性已经成为高速数字PCB设计必须关心的问题之一。
元器件和上的布局、高速信号的布线等因素,都会引起信号完整性问题,导致系作。
越来越多的设计工程师发现SI问题的成因不仅仅是高速设计。
真正的而是驱动器上升和下降时间的缩短。
随着工艺技术的进步及IC制造商们所生产的标准元件具有更小的裸片尺寸和越来越快的边缘速率。
什么是信号完整性◆作者:佚名来源:网络点击数: 320 日期:2007-10-17 15:19:32问题:什么是信号完整性?信号完整性是什么意思?信号完整性(Signal Integrity):就是指电路系统中信号的质量,如果在要求的时间内,信号能不失真地从源端传送到接收端,我们就称该信号是完整的。
信号具有良好的信号完整性是指当在需要的时候,具有所必需达到的电压电平数值。
差的信号完整性不是由某一单一因素导致的,而是板级设计中多种因素共同引起的。
主要的信号完整性问题包括反射、振荡、地弹、串扰等。
信号完整性的一些基本概念传输线(Transmission Line):由两个具有一定长度的导体组成回路的连接线,我们称之为传输线,有时也被称为延迟线。
集总电路(Lumped circuit):在一般的电路分析中,电路的所有参数,如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬间传递的,这种理想化的电路模型称为集总电路。
分布式系统(Distributed System):实际的电路情况是各种参数分布于电路所在空间的各处,当这种分散性造成的信号延迟时间与信号本身的变化时间相比已不能忽略的时侯,整个信号通道是带有电阻、电容、电感的复杂网络,这就是一个典型的分布参数系统。
上升/下降时间(Rise/Fall Time):信号从低电平跳变为高电平所需要的时间,通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间,记为Tr。
截止频率(Knee Frequency):这是表征数字电路中集中了大部分能量的频率范围(0. 5/Tr),记为Fknee,一般认为超过这个频率的能量对数字信号的传输没有任何影响。
特征阻抗(Characteristic Impedance):交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗,也称为浪涌阻抗,记为Z0。
可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。
