电气工程中绿色建筑的电气设计与应用

环球市场电力工程/

-151

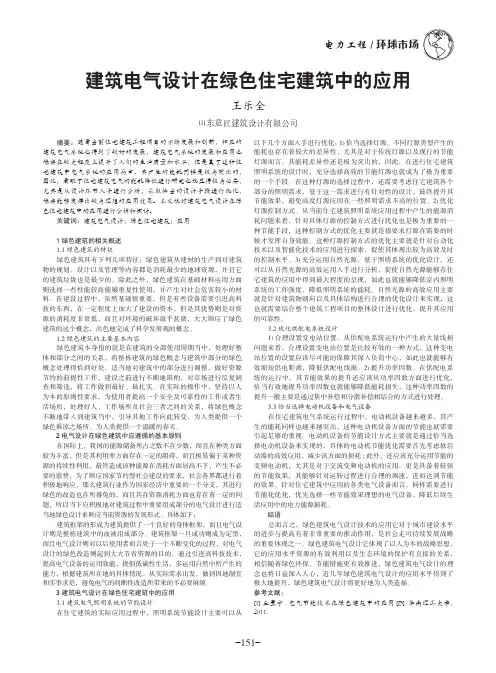

-建筑电气设计在绿色住宅建筑中的应用王乐全山东意匠建筑设计有限公司摘要：随着当前住宅建筑工程项目的不断发展和创新，相应的建筑电气系统也得到了较好的发展，建筑电气系统的发展和应用也确实在较大程度上提升了人们的生活质量和水平，但是基于这种住宅建筑中电气系统的应用而言，其产生的能耗同样是极为突出的，因此，着眼于住宅建筑电气的能耗降低进行研究也就显得极为必要，尤其是从设计环节入手进行分析，采取恰当的设计手段进行优化，确实能够发挥出较为理想的应用效果。本文就对建筑电气设计在绿色住宅建筑中的应用进行分析和探讨。关键词：建筑电气设计；绿色住宅建筑；应用1绿色建筑的相关概述1.1绿色建筑的特征绿色建筑具有下列几项特征：绿色建筑从建材的生产到对建筑物的规划、设计以及管理等内容都是消耗最少的地球资源，并且它的建筑垃圾也是最少的。除此之外，绿色建筑在基础材料运用方面则选择一些性能较高能够重复性使用，并产生对社会危害较小的材料。在建设过程中，虽然基础很重要，但是有些设备需要引进高科技的东西，在一定程度上加大了建设的资本，但是其优势则是对资源的消耗度非常低，而且对环境的破坏微乎甚微，大大顺应了绿色建筑的这个概念，出色地完成了科学发展观的概念。1.2绿色建筑的主要基本内容绿色建筑本身指的就是在建筑的全部使用周期当中，处理好整体和部分之间的关系，将整栋建筑的绿色概念与建筑中部分的绿色概念处理得恰到好处，适当地对建筑中的部分进行调整，做好资源节约的前提性工作，建设之前进行不断地斟酌，对市场进行反复调查和筛选，将工作做到最好、最扎实。在实际的操作中，坚持以人为本的原则性要求，为使用者提高一个安全及可靠性的工作或者生活场所，处理好人、工作场所及社会三者之间的关系，将绿色概念不断地带入到建筑当中，引导其他工作向此转变，为人类提供一个绿色乘凉之场所。为人类提供一个温暖的春天。2电气设计在绿色建筑中应遵循的基本原则在国际上，我国的能源储备所占之数不在少数，而且在种类方面较为丰富，但是其利用率方面存在一定的阻碍，而且极易偏于某种资源的持续性利用，最终造成该种能源在消耗方面居高不下，产生不必要的浪费，为了顺应国家节约型社会建设的要求，社会各界都进行着积极地响应，那么建筑行业作为国家经济中重要的一个分支，其进行绿色的改造也在所难免的，而且其在资源消耗方面也存在着一定的问题，所以当下应积极地对建筑过程中重要组成部分的电气设计进行适当地绿色设计来顺应当前资源的发展形式。具体如下：建筑框架的形成为建筑提供了一个良好的身体框架，而且电气设计则是整栋建筑中的血液组成部分。建筑框架一旦成功则成为定型，而且电气设计则对以后使用者而言处于一个不断变化的过程，对电气设计的绿色改造则起到大大节省资源的目的。通过引进高科技技术，提高电气设备的运用效能，提倡低碳性生活，多运用自然中所产生的能力，根据建筑所在地的具体情况，从实际需求出发，做到因地制宜和实事求是，避免电气的间断性改造所带来的不必要麻烦。3建筑电气设计在绿色住宅建筑中的应用3.1建筑电气照明系统的节能设计在住宅建筑的实际应用过程中，照明系统节能设计主要可以从以下几个方面入手进行优化：1)恰当选择灯源。不同灯源类型产生的能耗也存在着较大的差异性，尤其是对于传统灯源以及现行的节能灯源而言，其能耗差异性还是极为突出的，因此，在进行住宅建筑照明系统的设计时，充分选择高效的节能灯源也就成为了极为重要的一个手段。在这种灯源的选择过程中，还需要考虑住宅建筑各个部分的照明需求，基于这一需求进行有针对性的设计，最终提升其节能效果，避免高度灯源应用在一些照明需求不高的位置。2)优化灯源控制方式。从当前住宅建筑照明系统应用过程中产生的能源消耗问题来看，针对具体灯源的控制方式进行优化也是极为重要的一种节能手段，这种控制方式的优化主要就是指要求灯源在需要的时候才发挥自身效能。这种灯源控制方式的优化主要就是针对自动化技术以及智能化技术的应用进行探索，促使其体现出较为高效及时的控制水平。3)充分运用自然光源。基于照明系统的优化设计，还可以从自然光源的高效运用入手进行分析，促使自然光源能够在住宅建筑的应用中得到最大程度的呈现，如此也就能够降低室内照明系统的工作强度，降低照明系统的能耗。自然光源的高效应用主要就是针对建筑物朝向以及具体结构进行合理的优化设计来实现，这也就需要结合整个建筑工程项目的整体设计进行优化，提升其应用的可靠性。3.2优化供配电系统设计1)合理设置变电站位置。从供配电系统运行中产生的大量线损问题来看，合理设置变电站位置是比较有效的一种方式，这种变电站位置的设置应该尽可能的保障其深入负荷中心，如此也就能够有效缩短供电距离，降低供配电线损。2)提升功率因数。在供配电系统的运行中，其节能效果的提升还应该从功率因数方面进行优化，恰当有效地提升功率因数也就能够降低能耗损失，这种功率因数的提升一般主要是通过集中补偿和分散补偿相结合的方式进行处理。3.3恰当选择电动机设备和电气设备在住宅建筑电气系统运行过程中，电动机设备越来越多，其产生的能耗同样也越来越突出，这种电动机设备方面的节能也就需要引起足够的重视。电动机设备的节能设计方式主要就是通过恰当选择电动机设备来实现的，具体的电动机节能优化需要首先考虑软启动器的高效应用，减少该方面的损耗;此外，还应该充分运用节能的变频电动机，尤其是对于交流变频电动机的应用，更是具备着较强的节能效果，其能够针对运转过程进行合理的调速，进而达到节能的效果。针对住宅建筑中应用的各类电气设备而言，同样需要进行节能化优化，优先选择一些节能效果理想的电气设备，降低后续生活应用中的电力能源损耗。结语总而言之，绿色建筑电气设计技术的应用它对于城市建设水平的进步与提高有着非常重要的推动作用，是社会走可持续发展战略的重要体现之一。绿色建筑电气设计它体现了以人为本的战略思想，它的应用水平资源的有效利用以及生态环境的保护有直接的关系，相信随着绿色环保、节能措施更有效推进，绿色建筑电气设计的理念也将日益深入人心，近几年绿色建筑电气设计的应用水平得到了极大地提升，绿色建筑电气设计将更好地为人类造福。参考文献：[1]丘星宇.电气节能技术在绿色建筑中的应用[D].华南理工大学，2011.

２Ｏ１２　ＮＯ．１　Ｂｕｉｌｄｉｎｇ　Ｅｎｅｒｇｙ　Ｓａｖｉｎｇ囊螽建筑节能　

绿色建筑中的电气设计　

摘要：文章阐述了获得国家“二星级绿色建筑设计标识证书”和“二星级绿色建筑标识”　

的天津市建筑设计院科技档案楼项目的绿色建筑电气设计的相关内容。　

关键词：绿色建筑；照明；节能；电气；设计　

绿色建筑体系是基于生态系统良性循环原则，以　“绿色”经济为基础，“绿色”社会为内涵，“绿色”技术为　

支撑，“绿色”环境为标志建立的一种新型建筑体系。本　文对已获我国“二星级绿色建筑设计标识证书”并已投　

入使用，通过验收正式挂有“二星级绿色建筑标识”的　天津市建筑设计院科技档案楼项目的电气节能设计进　行阐述。　１对节能产品进行合理规划和经济比较　

节能产品与普通产品比较，初期造价相对高，因此　在产品的使用周期和产品差价上要进行经济比较。以　

照明为例，三基色荧光灯和节能灯具的造价比普通荧　光灯和一般灯具高，但是由于光通量及灯具利用效率　的提高，可使灯具及光源数量减少，从而使照明所用的　

电缆截面减小，各级开关相应降低，变压器容量相应下　降，可以看出这一系列连锁反应带来的结果，并没有增　

加过多的初期投资，而且如果比例合理，反而会降低投　资。这就需要针对工程去具体问题具体分析了。　

２主要电气节能措施　

电气设计的主要依据为ＧＢ／Ｔ　５０３７８－－２００６《绿色　

建筑评价标准》、Ｊ　１０６３３－－２００５《天津市公共建筑节能　

设计标准》以及其他相关设计依据。　

２．１照明系统的节能措施　

照明设计中均采用高效率节能灯具及高效光源。　首层为科技档案室，２～６层大部分为敞开式办公室，因　

此灯具选择需要区分对待。首层科技档案室存放着大　量的工程施工图纸，因此选用带有防紫外线灯罩的灯　

具，该灯具可隔绝２４０￣３７０　ｍｍ的紫外线，有效延长图　纸寿命。２～６层的办公室选用无眩光高效格栅灯具，灯　

具效率达到７０％。该灯具采用ＯＬＣ反射器，确保全方位　持久亮度控制，格栅片提供有效眩光控制，把舒适和节　

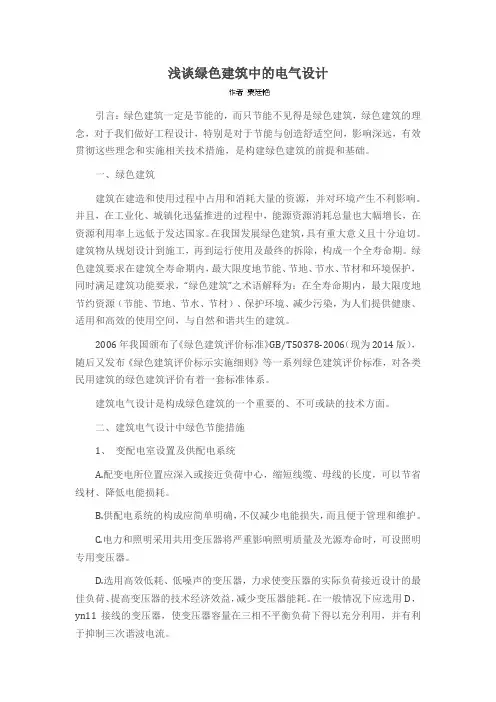

浅谈绿色建筑中的电气设计

引言：绿色建筑一定是节能的，而只节能不见得是绿色建筑，绿色建筑的理念，对于我们做好工程设计，特别是对于节能与创造舒适空间，影响深远，有效贯彻这些理念和实施相关技术措施，是构建绿色建筑的前提和基础。

一、绿色建筑

建筑在建造和使用过程中占用和消耗大量的资源，并对环境产生不利影响。并且，在工业化、城镇化迅猛推进的过程中，能源资源消耗总量也大幅增长，在资源利用率上远低于发达国家。在我国发展绿色建筑，具有重大意义且十分迫切。建筑物从规划设计到施工，再到运行使用及最终的拆除，构成一个全寿命期。绿色建筑要求在建筑全寿命期内，最大限度地节能、节地、节水、节材和环境保护，同时满足建筑功能要求，“绿色建筑”之术语解释为：在全寿命期内，最大限度地节约资源（节能、节地、节水、节材）、保护环境、减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生的建筑。

2006年我国颁布了《绿色建筑评价标准》GB/T50378-2006（现为2014版），随后又发布《绿色建筑评价标示实施细则》等一系列绿色建筑评价标准，对各类民用建筑的绿色建筑评价有着一套标准体系。

建筑电气设计是构成绿色建筑的一个重要的、不可或缺的技术方面。

二、建筑电气设计中绿色节能措施

1、 变配电室设置及供配电系统

A.配变电所位置应深入或接近负荷中心，缩短线缆、母线的长度，可以节省线材、降低电能损耗。

B.供配电系统的构成应简单明确，不仅减少电能损失，而且便于管理和维护。

C.电力和照明采用共用变压器将严重影响照明质量及光源寿命时，可设照明专用变压器。

D.选用高效低耗、低噪声的变压器，力求使变压器的实际负荷接近设计的最佳负荷、提高变压器的技术经济效益，减少变压器能耗。在一般情况下应选用D，yn11接线的变压器，使变压器容量在三相不平衡负荷下得以充分利用，并有利于抑制三次谐波电流。 E.提高功率因数，降低变压器的无功功率。高压电气设备的无功功率宜由高压电容器补偿，低压电气设备的无功功率宜由低压电容器补偿。容量较大、负载稳定且长期运行的用电设备宜采用单独就地无功补偿。高压用户的功率因数应为0.9以上，低压用户的功率因数应为0.85以上。

绿色建筑中的电气节能技术及其应用

【摘要】本文概述了绿色建筑中常用节能技术及其特点，重点对节能灯具、光伏建筑一体化和建筑能耗监控技术进行了分析。最后以某地的体育场馆的节能改造为背景，介绍了电气节能技术的应用。

【关键词】绿色建筑;电气节能技术

1.绿色建筑及其节能特点

“绿色建筑”按照ｇｂ50378中的定义，是在建筑的全寿命周期内，最大限度的节约资源，空间利用高效，对环境污染少，与周围自然环境和谐共生的建筑。可见绿色建筑一个最重要的特征就是节能，除了建筑利用太阳能等自然资源外，采用新技术来降低建筑电气方面的能耗也是其重要特征。美国能源部推广的“零能耗住宅”技术，已经将现有的美国房屋能耗平均水平比30年前降低了超过30%，而美国绿色建筑协会（usgbc）所颁布的行业标准也已经成为世界范围内绿色建筑设计的标尺。我国的绿色建筑理念起步很晚，直到1986年才出台第一部有关建筑节能的行业性规范，但发展速度较快，并结合一些国际项目的奇迹，大力推动了绿色建筑的设计理念。从实践的角度看，国内绿色建筑的理论和实践主要还是集中在对建筑节能方面的应用，尤其是在建筑内电气设备的节能方面，如光伏建筑一体化，太阳能光导管等。本文将结合当前国内绿色建筑电气节能方面的有关研究成果，分析和探讨绿色建筑中的电气节能技术及其应用。

2.绿色照明节能技术

绿色照明技术是当前建筑电气节能中的重要环节。绿色照明技术的集中体现是使用节能光源，如led、无极灯、高强度气体放电灯、直管荧光灯等照明灯具。这些灯具比传统照明灯具的能耗要小很多，通常都其能耗只有普通白炽灯的十分之一不到的，但寿命却是其数十倍。因此对这类绿色照明灯具的使用是建筑电气节能中的关键环节。但使用绿色节能光源还不足，应当配合使用相应的照明控制系统才能做到最好的照明节能效果。
