变电站工艺流程

箱式变电站产品工艺流程

Document number：NOCG-YUNOO-BUYTT-UU986-1986UT

箱式变电站产品工艺流程

一、设计

1、按公司变压器生产工艺生产符合要求的变压器出厂试验、出厂试验、成品变压器

2、按公司变压器生产、设备开箱检查证件要齐全、性能检测

3、采购箱变外壳体及有关附件、检验箱体是否达标、检验主要附件性能

二、安装

1、安装变压器、安装低压柜、安装高压柜

三、制作

1、制作低压侧母排及安装、制作高压侧母排或电缆以及安装

四、安装二次回路

五、配置箱体内绝缘防护器具

六、箱体各室门窗安装调试

七、出厂试验、入 库、包 装.

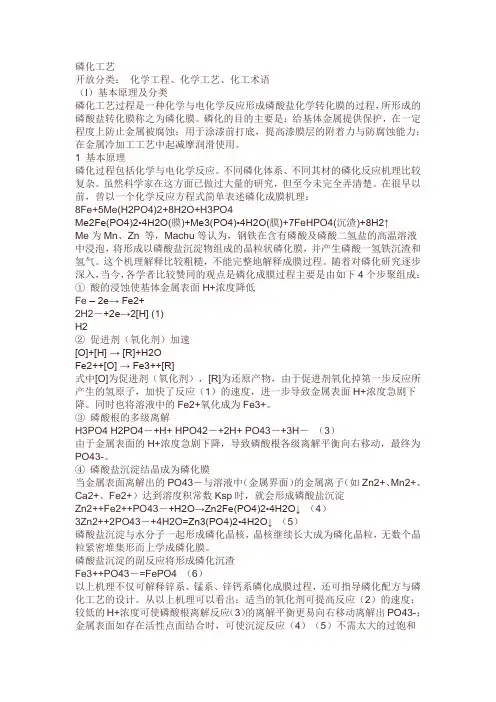

磷化工艺

开放分类： 化学工程、化学工艺、化工术语

（I）基本原理及分类

磷化工艺过程是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。

1 基本原理

磷化过程包括化学与电化学反应。不同磷化体系、不同其材的磷化反应机理比较复杂。虽然科学家在这方面已做过大量的研究，但至今未完全弄清楚。在很早以前，曾以一个化学反应方程式简单表述磷化成膜机理：

8Fe+5Me(H2PO4)2+8H2O+H3PO4

Me2Fe(PO4)2•4H2O(膜)+Me3(PO4)•4H2O(膜)+7FeHPO4(沉渣)+8H2↑

Me为Mn、Zn 等，Machu等认为，钢铁在含有磷酸及磷酸二氢盐的高温溶液中浸泡，将形成以磷酸盐沉淀物组成的晶粒状磷化膜，并产生磷酸一氢铁沉渣和氢气。这个机理解释比较粗糙，不能完整地解释成膜过程。随着对磷化研究逐步深入，当今，各学者比较赞同的观点是磷化成膜过程主要是由如下4个步聚组成：

① 酸的浸蚀使基体金属表面H+浓度降低

Fe – 2e→ Fe2+

2H2－+2e→2[H] (1)

H2

② 促进剂（氧化剂）加速

[O]+[H] → [R]+H2O

Fe2++[O] → Fe3++[R]

式中[O]为促进剂（氧化剂），[R]为还原产物，由于促进剂氧化掉第一步反应所产生的氢原子，加快了反应（1）的速度，进一步导致金属表面H+浓度急剧下降。同时也将溶液中的Fe2+氧化成为Fe3+。

③ 磷酸根的多级离解

H3PO4 H2PO4－+H+ HPO42－+2H+ PO43－+3H－ （3）

由于金属表面的H+浓度急剧下降，导致磷酸根各级离解平衡向右移动，最终为PO43-。

④ 磷酸盐沉淀结晶成为磷化膜

当金属表面离解出的PO43－与溶液中（金属界面）的金属离子（如Zn2+、Mn2+、Ca2+、Fe2+）达到溶度积常数Ksp时，就会形成磷酸盐沉淀

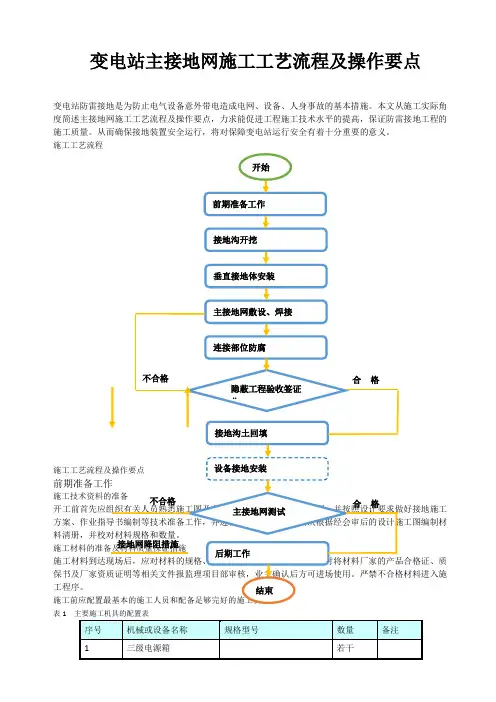

变电站主接地网施工工艺流程及操作要点

变电站防雷接地是为防止电气设备意外带电造成电网、设备、人身事故的基本措施。本文从施工实际角度简述主接地网施工工艺流程及操作要点，力求能促进工程施工技术水平的提高，保证防雷接地工程的施工质量。从而确保接地装置安全运行，将对保障变电站运行安全有着十分重要的意义。

施工工艺流程

施工工艺流程及操作要点

前期准备工作

施工技术资料的准备

开工前首先应组织有关人员熟悉施工图及有关设计文件，了解设计意图，并按照设计要求做好接地施工方案、作业指导书编制等技术准备工作，并进行技术交底工作。其次根据经会审后的设计施工图编制材料清册，并校对材料规格和数量。

施工材料的准备及材料质量保证措施

施工材料到达现场后，应对材料的规格、数量及外观质量进行检查。同时将材料厂家的产品合格证、质保书及厂家资质证明等相关文件报监理项目部审核，业主确认后方可进场使用。严禁不合格材料进入施工程序。

施工前应配置最基本的施工人员和配备足够完好的施工机具

表1 主要施工机具的配置表

序号 机械或设备名称 规格型号 数量 备注

1 三级电源箱 若干 开始

前期准备工作

接地沟开挖

垂直接地体安装

主接地网敷设、焊接

连接部位防腐

隐蔽工程验收签证作

接地沟土回填

设备接地安装

主接地网测试

后期工作

结束 不合格 合 格

合 格 不合格

接地网降阻措施 序号 机械或设备名称 规格型号 数量

备注

2 模具\焊机 根据材料规格 若干

3 移动式工具箱 1只

4 液力剪线器 2把

5 现场搬运车 1辆

6 锹、洋镐 / 若干

7 弯排机 1台

8 切割机 1台

9 冲击电钻 1把

10 电焊机 3台

11 水准仪 DS3 1台

12 皮尺 50m 2把

13 卷尺 5m 5把

表2 主接地网施工施工人员配置表

序号 岗位名称 人数 备注

工作负责人 1

技术员 1

预制舱式变电站施工工艺流程

1.地面平整，进行测量和标定施工范围。

Ground leveling, measurement and marking of construction

area.

2.开挖基坑，按设计要求进行混凝土基础浇筑。

Excavate foundation pit and pour concrete foundation

according to design requirements.

3.安装预制舱式变电站主体结构及墙板。

Install the main structure and wall panels of the

prefabricated cabin substation.

4.进行内部设备安装及接线工作。

Carry out internal equipment installation and wiring work.

5.进行变压器油样取样及绝缘油交接。 Take samples of transformer oil and hand over insulating

oil.

6.进行正负电气设备调试和绝缘测试。

Carry out positive and negative electrical equipment

debugging and insulation testing.

7.完成外观粉饰和防腐涂装。

Complete exterior decoration and anti-corrosion coating.

8.进行预制舱式变电站整体检测和调试。

Carry out overall testing and commissioning of

prefabricated cabin substation.

9.完成土方回填及围墙建设。

Complete backfilling and construction of perimeter walls.
