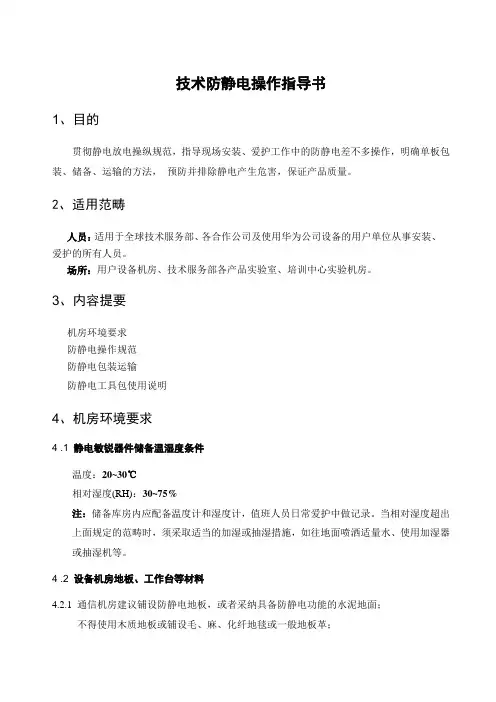

技术防静电操作指导书
1、目的
贯彻静电放电操纵规范，指导现场安装、爱护工作中的防静电差不多操作，明确单板包装、储备、运输的方法， 预防并排除静电产生危害，保证产品质量。
2、适用范畴
人员：适用于全球技术服务部、各合作公司及使用华为公司设备的用户单位从事安装、爱护的所有人员。
场所：用户设备机房、技术服务部各产品实验室、培训中心实验机房。
3、内容提要
机房环境要求
防静电操作规范
防静电包装运输
防静电工具包使用说明
4、机房环境要求
4 .1 静电敏锐器件储备温湿度条件
温度：20~30℃
相对湿度(RH)：30~75%
注：储备库房内应配备温度计和湿度计，值班人员日常爱护中做记录。当相对湿度超出上面规定的范畴时，须采取适当的加湿或抽湿措施，如往地面喷洒适量水、使用加湿器或抽湿机等。
4 .2 设备机房地板、工作台等材料
4.2.1 通信机房建议铺设防静电地板，或者采纳具备防静电功能的水泥地面；
不得使用木质地板或铺设毛、麻、化纤地毯或一般地板革； 4.2.2 机房内的操作爱护工作台台上宜布放防静电台垫，并保证台垫良好进行软接地，禁止在爱护操作台上堆放易产生静电的塑料、化纤、毛、麻等杂物。
4.3 静电爱护接地要求
设备机房应有爱护接地排，设备爱护接地严格按照各产品接地规范要求进行接地。机房内所有使用的导体都应该进行防静电接地，如运算机工作站、电烙铁等。防静电手腕应该正确插入到设备的静电接地孔内。
5、 防静电操作规程
5.1 工作人员进入机房应穿上防静电工衣和防静电鞋套，防静电工衣应该扣好所有钮扣，接触单板或芯片时候建议带上防静电手套。
5.2 不承诺未采取防静电措施的人接触单板及其组件；禁止直截了当用裸手直截了当接触单板及其组件，操作前务必要戴好防静电手腕。
5.3 使用防静电腕带时，防静电手腕带应与皮肤应保证接触良好〔金属扣与皮肤有效接触〕，并接入机柜上的防静电接地系统，在戴腕带的皮肤上不得涂护肤油、防冻油等油性物质。如以下图：
5.4 从公司或办事处发放的板件、芯片应进行防静电封装并包装好，不得中途 拆封，到用户机房需要使用时，需先放在防静电台垫上泄放掉运输过程中的 静电，没有防静电台垫的，可先带上防静电手套，通过人体将包装盒上的静电泄放〔线缆光纤等的泄电过程也一样〕。通过正确的静电泄放后，单板或线缆才能够插入设备使用。
泄电方法一：将单板包装盒或线缆放在防静电台垫〔已接地〕上，尽量让包装盒或线缆多接触防静电台垫的表面，5－10秒即可完成静电泄放；
如以下图：
泄电方法二：假如现场没有防静电台垫，也能够通过人体佩带正确接地的防静电腕带来泄放静电，方法是用带有防静电手腕的手充分接触单板包装盒或线缆〔关于电缆要接触同轴头〕，5－10秒即可完成。如以下图：
注意：现场假如对差不多连入设备的电缆进行焊接，务必要佩带防静电手腕拔出电缆再进行操作；焊接完后要按照上述两种方法放电后方可接入设备。
5.5 因安装、爱护等缘故须在用户机房插拔单板或拆卸单板上模块或芯片时，应先检查防静电腕带与机架上的防静电插座可靠连接，带好防静电腕带再操作。拔取芯片必须要用芯片起拔器，如以下图。要幸免用手接触芯片，专门是芯片的引脚，芯片的拿取使用防静电镊子。
5.6 对单板、组件或芯片操作时应放在防静电工作台垫或防静电材料上，禁止在纸箱上、一般椅子、无防静电措施的爱护台上进行操作。如以下图：
5.7 一个防静电袋中只能包装一个静电敏锐组件，禁止多个静电敏锐组件直截了当堆叠放在在一起。
5.8 当使用防静电屏蔽袋进行包装时，要小心操作，防止防静电屏蔽袋破旧，
最后要对防静电屏蔽袋进行封口，如此才能起到静电屏蔽的作用。
6 防静电包装
单板或部件的必须使用防静电材料进行包装、储备和运输，包装需要考虑防静电和静电屏蔽，另外还需要考虑抗震减压防止硬损害。不得随便使用纸袋、塑料袋、布匹等一样材料进行包装、储备和运输。 华为公司常使用的防静电包装材料包括防静电屏蔽袋〔银灰色〕、防静电吸塑盒〔透亮〕、防静电塑料袋〔粉红色〕、防静电泡膜〔粉红色〕、防静电海绵〔粉红色或灰色〕、防静电纸箱〔内涂炭黑层〕等，需要注意箱中用来填充的白色泡沫不是防静电材料。
1〕防静电屏蔽袋〔包含外层的防静电泡沫袋〕 如以下图：
防静电屏蔽袋一样用于装有静电敏锐器件的单板或模块的包装。
内层的金属色的防静电屏蔽袋既有防静电功能又能起到静电屏蔽的作用。外层的粉红色泡沫袋具有防静电和减压的作用。
2〕防静电吸塑盒，如以下图：
关于一样防静电要求不是专门高的单板能够用防静电吸塑盒包装，防静电吸塑盒具有防静电的功能，然而没有静电屏蔽的功能，因此运输的时候要用防静电纸箱包装。另外包装单板时候吸塑盒的各个扣纽应充分扣好。
3〕防静电塑料袋〔粉红色〕，如以下图：
防静电塑料袋用于静电敏锐较低的部件包装，比如带板运输的插框 、有金属外壳的终端、以及带板运输的机架，也包括包装一些电阻、电容、继电器等静电防护要求较低的小件部件。
4〕防静电海绵〔粉红色或黑色〕、防静电泡沫〔粉红色〕，如以下图： 防静电海绵要紧用于单板包装纸盒内的减压缓振，同时不易产生静电。
防静电泡沫为包装箱中填充材料，降低包装中物资之间相互撞击，同时幸免产生静电。
5〕防静电纸箱 如以下图：
用于静电敏锐单板存放、运输中的外层包装，能够起到静电屏蔽的作用。
注：考虑到单板的包装和运输都需要使用防静电包装材料，因此建议现场施工人员和用户安装爱护人员有意识有打算的保留一些单板的防静电包装材料。另外需要注意的是防静电材料具有一定的使用有效周期，一样在1年左右，因此要经常进行材料的作废和更新。
7 防静电工具包使用说明
防静电工具包中包含：防静电工作台垫、防静电台垫接地线、防静电手腕、防静电手套、防静电镊子、防静电芯片起拔器〔两个型号〕
1）防静电工作台垫、防静电接地线 防静电工作台垫必须使用防静电接地线接地后才可使用，接地点法是一边与防静电台垫的接地点相连，一边与机柜上的防静电插孔相连。防静电台垫的光滑面朝上。可为操作单板或芯片提供临时的防静电工作平台。
2）防静电手腕
此防静电手腕和机柜上发货附带的防静电手腕一样，人员在操作设备〔单板、部件、线缆等〕的时候必须正确佩带接地的防静电手腕。
3）防静电手套
在进行芯片等静电敏锐器件的时候，建议除了带上防静电手腕外，还需佩带防静电手套。
4）防静电镊子
静电敏锐的芯片不能够直截了当用手拿取，需要使用防静电镊子夹取。
5）防静电芯片起拔器〔两个型号〕
在进行拔取单板上的芯片的时候，不能够用起子等其它工具，要求使用专用的芯片起拔器。另外千万不要用裸手接触芯片的引脚，那样会对芯片内部电路造成损害。
