ASA共挤型材与隔热断桥铝型材的对比_图文(精)

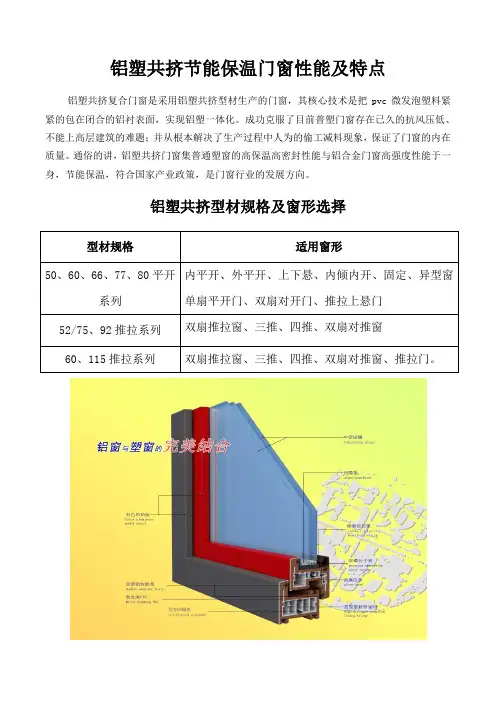

铝塑共挤节能保温门窗性能及特点铝塑共挤复合门窗是采用铝塑共挤型材生产的门窗，其核心技术是把pvc微发泡塑料紧紧的包在闭合的铝衬表面，实现铝塑一体化。

成功克服了目前普塑门窗存在已久的抗风压低、不能上高层建筑的难题；并从根本解决了生产过程中人为的偷工减料现象，保证了门窗的内在质量。

通俗的讲，铝塑共挤门窗集普通塑窗的高保温高密封性能与铝合金门窗高强度性能于一身，节能保温，符合国家产业政策，是门窗行业的发展方向。

铝塑共挤型材规格及窗形选择铝塑共挤门窗与其他型材门窗对比铝塑共挤门窗与其他型材门窗性能评价铝塑共挤型材门窗的优势通过以上比较，可以看出铝塑共挤门窗在各种性能上具有以下明显的优势：优势一：外观精美，更具家居温馨气息。

普通塑钢门窗由于型材限制，绝大部分只能使用紫外线吸收较低的白色；不能调配其他颜色，如使用其他颜色则会因型材吸收热量过高而导致型材变形，边角部位容易出现漏水、窗扇不严等现象，从而大大影响塑钢门窗的使用寿命。

铝合金也可以在型材内外表面通过喷涂或复合工艺而做出不同的颜色。

由于颜色只存在于型材表面，一但出现刮痕则会非常明显，影响美观。

同时由于金属的导热性能高，在隔热、保温、节能方面始终不及铝塑共挤门窗，使用深色系型材隔热保温效果更差。

铝塑共挤复合型材是由PVC微发泡塑料与铝衬共挤成型，可以调配任意颜色，包括各种天然木纹色。

而且由于铝塑共挤型材的塑料部分是与铝衬一同挤出，塑料在挤出前即调配好颜色，再通过事后喷涂或其他工艺上色，型材通体颜色一致，即使出现刮痕也不易看出。

整体颜色柔和美观，相比冰冷的金属型材门窗，铝塑共挤门窗无疑更具有温馨的家居气息。

优势二：强度高、抗风压性能好。

塑钢门窗采用空心塑料型材，制作时插入不闭合钢衬（“U”型或“C”型），角部采用塑料焊接，强度低，较大地影响了整窗质量（焊角强度≥2800N），不适于制作大尺寸的门窗。

更不适用于风压大的地区及高层建筑（抗风压等级：II-IV级），目前部分城市已限制在高层建筑上使用普塑门窗。

一、 ASA/PVC共挤型材介绍:1、什么是 ASA ?ASA 是由 ABS (丙烯腈、苯乙烯、丁二烯橡胶演变过来的。

ASA 具有以下特性:1、抗老化性能优良; 2、颜色稳定; 3、色彩丰富; 4、耐化学腐蚀; 5、耐高温性好。

ASA 是由丙烯酸、丙烯腈和苯乙烯组成的三元聚合物,它的许多物化指标(如流变性能、热膨胀、相溶性、收缩率等与 PVC 非常接近。

分子结构见下:由于其分子结构中不含有不饱和双键, 不易受氧等游离分子的攻击, 故制品耐老化性能强。

2、 ASA 与 PVC 优良的结合:两者具有相近的物理性能:1相近的热膨胀率:PVC 为 6-8E-5mm/degc、 ASA 为 9E-5mm/degc,两者在同一数量级上。

可以确保两点:①材料在加工过程中,从 190℃下降到室温时,可以使其收缩距离相近,收缩不同距离产生的内应力较小,材料不会由于内应力造成弯曲等。

②在使用过程中, 当昼夜、冬夏或室内外温差较大时, 两者之间不易出现较大的内应力而使 PVC 与 ASA 之间出现分层、脱落等。

2相近的相溶性:PVC 的溶度参数为δPVC=9.75, ASA 的溶度参数为δASA=9.71, 由于溶度参数接近,所以二者的相溶性好,则两材料结合力好,不容易剥离、脱落。

3相近的流变性能:两者的剪切速率均在 102级上,表观粘度也均在 104PaS 级上, 因此可以证明其流变性能接近,从而保证界面的厚度均匀、形状规则、结合力好。

4由于 ASA 与 PVC 各项物化性能非常接近,确保了其加工过程的便捷。

ASA 共挤型材冷冲、断裂伸长率的性能指标较好,表现在加工过程中为型材的脆性小, 在锯切时不崩料、不分层,制品加工性能优良。

3、浙江中财型材经过长时间的研究和攻关, 联手 GE ,在长达一年时间里, 有效解决了 ASA表面处理难问题,终于在 2003年初,成功的将通用电气(GE 用于汽车领域的超耐候性 ASA 技术引入到 PVC 型材领域,推出中财真彩型材,成为首家将 ASA 用于型材领域型材厂家,一举突破了型材彩色化与耐候性之间的难题,并与 2003年 6月获得了浙江省科技成果鉴定,鉴定结论为技术国内领先,产品国际先进!二、复合铝型材介绍复合铝型材就是铝合金与高分子隔热材料相结合的新型门窗和幕墙建材。

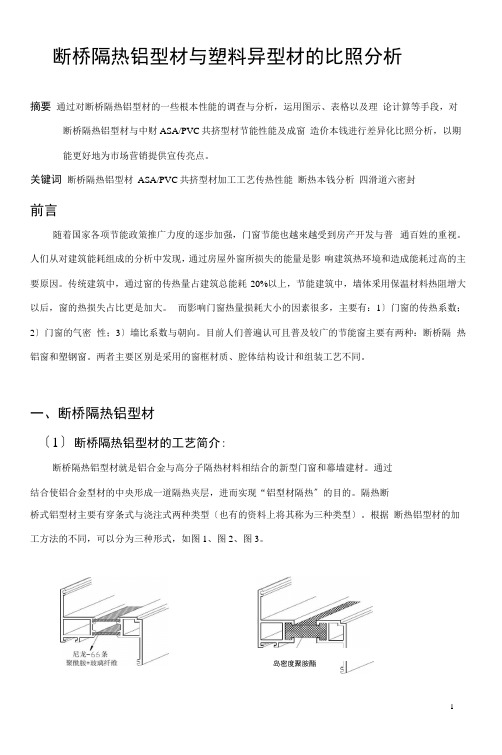

断桥隔热铝型材与塑料异型材的比照分析摘要通过对断桥隔热铝型材的一些根本性能的调查与分析，运用图示、表格以及理论计算等手段，对断桥隔热铝型材与中财ASA/PVC共挤型材节能性能及成窗造价本钱进行差异化比照分析，以期能更好地为市场营销提供宣传亮点。

关键词断桥隔热铝型材ASA/PVC共挤型材加工工艺传热性能断热本钱分析四滑道六密封前言随着国家各项节能政策推广力度的逐步加强，门窗节能也越來越受到房产开发与普通百姓的重视。

人们从对建筑能耗组成的分析中发现，通过房屋外窗所损失的能量是影响建筑热环境和造成能耗过高的主要原因。

传统建筑中，通过窗的传热量占建筑总能耗20%以上，节能建筑中，墙体釆用保温材料热阻增大以后，窗的热损失占比更是加大。

而影响门窗热量损耗大小的因素很多，主要有：1〕门窗的传热系数；2〕门窗的气密性；3〕墙比系数与朝向。

目前人们普遍认可且普及较广的节能窗主要有两种：断桥隔热铝窗和塑钢窗。

两者主要区别是采用的窗框材质、腔体结构设计和组装工艺不同。

一、断桥隔热铝型材〔1〕断桥隔热铝型材的工艺简介:断桥隔热铝型材就是铝合金与高分子隔热材料相结合的新型门窗和幕墙建材。

通过结合使铝合金型材的中央形成一道隔热夹层，进而实现“铝型材隔热〞的目的。

隔热断桥式铝型材主要有穿条式与浇注式两种类型〔也有的资料上将其称为三种类型〕。

根据断热铝型材的加工方法的不同，可以分为三种形式，如图1、图2、图3。

岛密度聚胺酯图2 浇注式穿条式：1.要求型材挤压精度高，易出废品。

2.机械结合3.要求尼龙条膨胀系数接近铝〔2.3XW〕浇注式：1.浇后底面切除2.接合强度高灌注式：1.灌注后撕去壁2.接合强度高表三大加工方法的一些情况比照表刖图3灌注式主要原材料工艺特点目前使用情况穿条式〔插条式〉带强化玻璃纤维的聚酰胺尼龙条〔PA66〕、以及PVC原料要求型材挤压精度高，同时要求尼龙条膨胀系数接近铝〔2.3XW5〕,铝型材与隔热断桥之间依靠机械结合，易出废品。

断桥铝门窗隔热原理宝子们，今天咱们来唠唠断桥铝门窗的隔热原理呀。

你想啊，夏天的时候，外面那太阳就像个大火球，烤得人难受。

要是家里门窗不隔热，就跟进了蒸笼似的。

这断桥铝门窗呢，就像是家里的隔热小卫士。

它名字里有个“断桥”，这可不是说桥断了哈。

其实呢，就是在铝合金中间啊，加了一个非金属的隔热条，这个隔热条就像是一道“断桥”，把铝合金原本导热很快的这个通路给切断了。

铝合金这玩意儿啊，导热性可好了。

就像一根小热棍似的，热量能顺着它跑得飞快。

但是有了这隔热条呢，热量就像是跑着跑着突然遇到了一堵墙，过不去啦。

就好比你在玩游戏，本来一路畅通无阻，突然前面出现个大障碍，只能干着急。

这隔热条就是热量的大障碍，它的导热性特别差，热量很难通过它在铝合金之间传导。

再说说这个门窗的结构。

断桥铝门窗啊，它是一个多腔体的结构。

啥是多腔体呢？就像是好多小房间一样。

这个结构可厉害了，空气被困在这些小腔室里。

空气这东西，导热也慢呀。

就像冬天的时候，你穿好几层衣服，中间那层空气就像个小暖炉，把热量给保住了。

在断桥铝门窗里，这些小腔室里的空气就像是一个个小保镖，把热量紧紧地守在该在的地方，不让外面的热量轻易进来，也不让屋里的热量随便跑出去。

而且呀，断桥铝门窗的密封性能也好得不得了。

密封好有啥用呢？就像给家里的热量和外面的热量之间画了一条三八线，谁也不许越界。

要是密封不好，热量就会从那些小缝缝里偷偷跑进来或者溜出去。

就像调皮的小老鼠，到处找洞钻。

但是断桥铝门窗的密封胶条就像是一个个小卫士，把那些缝缝都堵得严严实实的。

这样一来，外面的热气想进来可就难喽，屋里的凉气想出去也没门儿。

你知道吗？这断桥铝门窗的玻璃也在隔热上出了不少力呢。

现在好多断桥铝门窗用的都是双层或者三层玻璃。

这玻璃之间啊，也是有讲究的。

中间有空气层或者是充了惰性气体，像氩气之类的。

这些气体就像是给玻璃穿上了一件隔热的小棉袄。

热量想透过玻璃传导，就得先过这气体的关。

这就又给热量传导增加了一道难关，让热量只能望而却步啦。

两种断桥铝型材强度计算方法的差异比较来源：全球铝业网2013-03-18 14:02 阅读次：88 本文由全球铝业网 () 编辑，转载请注明出处，十分感谢！摘要：随着节能要求的深化，国内对隔热铝型材的使用已越来越广泛，涉及这种复合杆的强度计算也显得更为重要及迫切。

一前言随着节能要求的深化，国内对隔热铝型材的使用已越来越广泛，涉及这种复合杆的强度计算也显得更为重要及迫切。

目前国内门窗界对隔热型材的强度计算大致采用以下二种方法：方法一，依据龙文志先生所推导的计算方法。

方法二，依据JG/T 175-2005附录B﹙资料性附录﹚所规定的计算方法。

然而，当同一题目同时采用以上二种方法计算后却发现：二者结果相差颇大。

搞清楚产生差异的原因，对隔热型材的正确计算是非常必要的。

二隔热型材弯曲时的力学分析方法二中提出了刚性惯性矩Is及有效惯性矩Ief二个概念。

刚性惯性矩Is的算法﹙原文中式﹙2﹚﹚就是众所熟悉的材力中仅考虑铝型材的惯性矩移轴算法。

现以此作为比较二种计算方法的参照点。

方法一是将尼龙条宽度缩小 n =E铝/E尼龙= 70000/2900 = 24倍后作为当量截面计算惯性矩的，所以方法一算出的铝质“当量截面惯性矩”永远是一个略大于Is的数值。

方法二在变形计算及强度计算时则使用的是有效惯性矩Ief，且Ief与Is的数学关系则是永远相差一个远小于1的因子---﹙1-ν﹚/﹙1-ν?C﹚﹙原文中式﹙1﹚﹚。

所以Ief永远是一个远小于Is的数值。

以上便是二种计算方法产生较大差异的表像，究竟何种算法更正确、更合理呢？在讨论前先分析以下实验。

用二根长度为800、断面为6×20的扁钢将其叠合后弯曲，这便是众所悉知的叠合式复合杆，图一﹙1﹚为叠合式复合杆受弯后端头的状况，显著特征为二杆间有相互错动。

二杆皆以自身形心轴C1、C2翘曲变形，图中及图右则是剖面图及应力分布图。

此时二者各自承载一半，二者除贴合外彼此没有力学影响，其结合面的摩擦作用在工程计算时也一般忽略不计。

各种幕墙保温隔热性能的对比！（建议收藏）幕墙作为建筑物的外围护结构不但要满足人们采光、日照、通风、视野等基本要求，还要具有优良的保温、隔热、隔声性能，才能为人们提供舒适、宁静的室内环境，才能满足人们节约能源、保护环境，改善热舒适条件，提高生活水平，实现社会可持续发展的要求。

我国建筑能耗（包括建造能耗和使用能耗）约占全国能耗总量的四分之一，建筑使用能耗占建筑能耗二分之一以上，而空调、采暖能耗又占建筑使用能耗二分之一左右。

建筑节能的重点就是控制采暖和降温能耗。

不同做法玻璃幕墙保温隔热性能比较▽幕墙的保温性能系指建筑幕墙室内外两侧存在空气温差的条件下，幕墙阻抗从高温一侧向低温一侧传热的能力(不包括从缝隙中渗透空气的传热)，幕墙的保温性能用传热系数K来表示。

传热系数K的物理意义为：在稳定传热条件下，幕墙室内外两侧的空气温度差为1K，单位时间内通过单位面积的传热量，以W/m2 .k 计。

分级指标一二三四传热系数K k≤0.70.7<> 1.25<> 2.0<>▲建筑幕墙保温性能分级值1、玻璃的选用对玻璃幕墙的保温隔热性能影响最大玻璃名称玻璃种类、结构透光率遮阳系数Sc 传热系数U夏传热系数U冬单片白玻6c 89% 0.99 5.74 6.17 白玻中空6c+12A+6c 81% 0.87 3.09 2.75 单片热反射镀膜6CTS140 40% 0.55 5.72 5.66 热反射镀膜中空6CTS140+12A+6c 37% 0.44 3.04 2.58 LOW－E中空玻璃6CEB12+12A+6c 39% 0.31 1.70 1.66 ▲不同玻璃的传热特性及参数说明：白玻璃指普通透明玻璃，6c表示6mm透明玻璃，CTS140是热反射镀膜玻璃型号，CEB12是Low－E玻璃型号。

U是ASHERA 标准条件下的传热系数，传热系数单位是W/m2℃。

2、铝型材的选用对玻璃幕墙的保温隔热性能的影响不可忽视▲明框幕墙隔热断桥做法▲传统明框幕墙做法玻璃板块分格的缝隙对玻璃幕墙的保温隔热性能有很大影响，特别是明框幕墙。

钢塑共挤型材介绍一、钢塑共挤型材的特征钢塑共挤型材，从外到内分别为硬质塑料结皮、微发泡塑料、铝衬, 即以铝合金作为型材骨架在内层铝衬的外层包覆了一层4mm的发泡塑料作为保温层，在铝衬挤出的同时，将受热融化的塑料均匀的通过模具发泡包覆在铝衬上。

二、钢塑共挤门窗的优点目前市场最常见以及常用的门窗用型材分为塑料型材、铝合金型材、断桥铝合金型材等。

我公司推出的钢塑共挤型材相比传统的塑钢型材和铝合金型材及断桥铝合金型材具有很多不可比拟的优势，主要体现在以下几点：1、强度高因为是钢塑共挤的新型材料，所以在加工制作时也分为两种工序，这一点是与传统型材加工方式区别最大的地方，传统的塑钢型材采用热熔焊接的方式进行角部的连接，其空腔内用于加强型材强度的衬钢仅仅靠螺钉简单的固定在塑料腔体内，所以导致塑料连接的角部外力承受能力较弱，经过长时间的风化等外界环境的影响稍稍受力即有可能造成角部连接的部分开裂开焊。

而铝合金型材是采用冲压组角和胶水连接的方式进行门窗生产加工的，角部的链接相当于是卡件卡进去的，其连接的强度不是很牢固，在后续的使用中也会有卡件脱落的情况出现。

而我们的钢塑共挤型材采用焊接+角码连接的方式，外部的发泡塑料部分采用焊接方式加工，内部的铝型材部分采用角码固定，角码使用加固方式连接，使用中不会发生角码脱落的现象，这样就进一步保证了门窗使用中的坚固性、耐久性及抗风压性能。

2、保温性能优异从钢塑共挤型材的断面结构上看，在内层铝衬的外层包覆了一层4mm的发泡塑料作为保温层，众所周知保温最好的材料是发泡材料，因此我们利用国际上最新的硬质结皮微发泡工艺技术，在铝衬挤出的同时，将受热融化的塑料均匀的通过模具发泡包覆在铝衬上，为了使铝衬与发泡材料更紧密结合，公司开发了先进的多点式燕尾槽铝衬，使铝衬与发泡塑料的接触面增加了37%，铝衬的惯性矩增加到25%左右的值，形成发泡均匀、密度合适、结合良好的发泡保温层；这种独特的模具结构和配方在塑料表面同时又形成一层0.5mm以上的硬质塑料层，这层硬质塑料层又完整均匀的包覆住发泡塑料层，保证型材表面外观上的坚硬和光滑，达到与硬质PVC塑料窗相同的硬度和表面标准要求。

一、四种彩色塑钢型材的工艺简介市场上常见的彩色塑料门窗型材，是由双色共挤、静电喷涂、全混，覆膜不同工艺做成。

1、双色共挤型材双色共挤的表面是一层彩色的膜PMMA，且很厚，它直接跟着PVC一起成型。

PMMA的抗光性能比PVC要好很多。

但在双色共挤的型材表面的PMMA是含色素的，阳光是直接照到色素上，这样就易褪色。

在双色共挤中，两种材料的膨胀系数不同而把它们挤压到一起时易出现分层。

由于PMMA的价格较贵，中国在双色共挤中使用的PMMA层很薄，大概只有100µm，这样彩色型材的成本可降低。

双色共挤的型材表面只能做出一个光面效果。

共挤出的型材不象一般的PVC表面很光滑平整，因为PMMA的流动性好，所以表面有痕迹，故一般还需增加一个细腻的金属刷把表面刷平，但很多企业为省钱不增加此道工序。

总体来讲，由于双色共挤上层也是PMMA层，所以在颜色变化上，抗光性和耐气侯性都较好。

而某些色素的保色性较好，例如深绿和深蓝。

但是颜色越深吸收的热量就越多。

由于不同的材料膨胀系数不同，会产生裂痕分层。

同时双色共挤的模具很贵，要2个螺杆挤出装置。

如果要换颜色前后都需挤出很多料，这样要浪费很多原材料。

故每种颜色要有一个最少订量才能开机。

2、静电喷涂型材静电喷涂，一般要喷2-3次，调色至少一斤，在德国喷涂一般只在窗厂做，型材厂几乎不做。

静电喷涂后产品在焊接时由于温度太高导致窗角焊接处接口会变黑，有一种漆在焊接时接口不会变黑但价格太贵。

静电喷涂的产品不抗磨且很快就会失去光泽，特别是颜色深的一段时间就会变灰，表面加一些油会好一些，但也比膜褪色快，喷涂的厚度一般只有10µm厚，原则上也可涂一层PMMA，但涂上去厚度也只有20µm，而且很少有人涂上。

铝合金型材也可喷涂，但工艺不一样，铝合金喷涂是一种粉末喷涂，这种色素粉末被一种材料包成颗粒，铝合金的表面温度很高，这种颗粒喷涂在铝合金上就会熔融，表面就涂上了颜色。

隔热断桥铝型材铝业知识 2003-12-10 10:15:31随着经济发展，符合消费者要求的新型门窗幕墙结构陆续出现，从国外引进的节能门窗在国内已经被多数门窗公司及铝型材生产厂接受并采用，国内投入大量的人力、物力进行研制，已经取得较大的进展。

目前节能窗种类有几种，如塑钢窗，铝塑复合窗，双层窗，铝包木窗，铝合金隔热断桥窗等。

这几种窗用玻璃主要为中空玻璃，也有用玻璃贴膜的。

行内人士比较看好铝合金隔热断桥窗 中国建筑标准设计研究所和铝门窗幕墙委员会组织着手编制隔热条与隔热铝型材的标准.隔热断桥窗用铝型材主要生产工艺简介主要有二种：注胶式和穿条式。

注胶式断热冷桥为亚洲铝厂所采用，是美国亚松公司的技术。

其基本原理是将铝合金型材分成内外二个整体，两者之间利用一种特殊配方的高分子绝缘聚合物″断热胶″进行连接，从而使铝型材扇料和框料达到有效断热的目的。

其加工设备为美国产，有浇注切桥机、打磨机、浇注机、切桥机四种。

注胶由二个组分混合而成，有专利技术。

穿条式隔热断桥为大多数铝型材厂家普通采用。

其工作原理是将内外型材采用特殊专制的隔热条连接，使铝型材具有断热功能。

具体操作为：（１）首先设计一个特殊结构的铝型材；（２）将型材经过滚齿或打磨处理；（３）滚齿后的型材插入隔热条；（４）进行滚压处理，使铝型材与隔热条结合牢固；（５）取样进行剪切力检测。

穿条式工艺的生产设备有滚齿机（或打磨机）、穿条机、滚压机、检测设备。

国外设备供应商价格较贵；国内有厂家可提供设备。

整条国产穿条式生产设备及人员配置情况生产能力：每小时３０－４０根型材操作人员：３人生产场地：１８米长，６米宽产品价位：窗报价每平方在８００到１５００元左右；其铝型材价格约在３００００元／吨左右。

设备配置情况台数设备明细价格（ＲＭＢ）６辊轮输送台１Ｋ－Ｓ型滚齿机１滚齿工具（工件）１Ａ－Ｓ型自动穿条机１带输送辊轮和定位装置的装配台１Ｒ－Ｓ标准型滚压机，滚压盘１Ｔ－Ｓ型剪切力检测机总计５００，０００四、穿条式隔热断桥铝型材窗主要窗型主要窗型有平开窗（内开、内开内倾、外开），系列有５０、５２、６０、６５、７０等；有固定窗，系列有７０等；有推拉窗及内倾推拉窗，系列有８５、９０、９８等。
