大口井施工方案

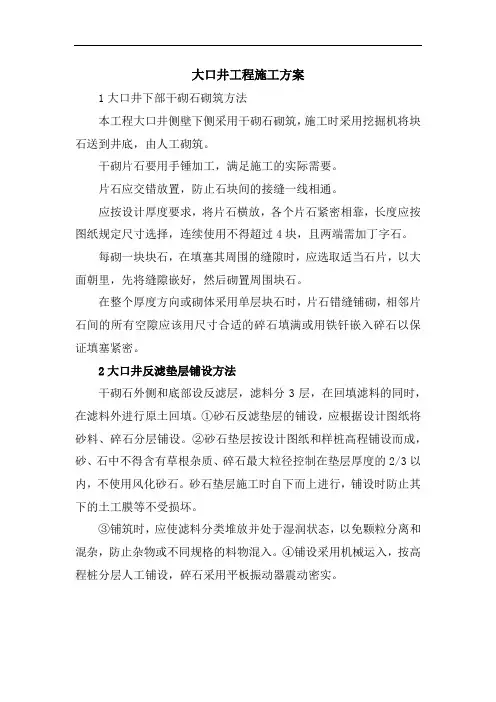

大口井工程施工方案

1大口井下部干砌石砌筑方法

本工程大口井侧壁下侧采用干砌石砌筑，施工时采用挖掘机将块石送到井底，由人工砌筑。

干砌片石要用手锤加工，满足施工的实际需要。

片石应交错放置，防止石块间的接缝一线相通。

应按设计厚度要求，将片石横放，各个片石紧密相靠，长度应按图纸规定尺寸选择，连续使用不得超过4块，且两端需加丁字石。

每砌一块块石，在填塞其周围的缝隙时，应选取适当石片，以大面朝里，先将缝隙嵌好，然后砌置周围块石。

在整个厚度方向或砌体采用单层块石时，片石错缝铺砌，相邻片石间的所有空隙应该用尺寸合适的碎石填满或用铁钎嵌入碎石以保证填塞紧密。

2大口井反滤垫层铺设方法

干砌石外侧和底部设反滤层，滤料分3层，在回填滤料的同时，在滤料外进行原土回填。①砂石反滤垫层的铺设，应根据设计图纸将砂料、碎石分层铺设。②砂石垫层按设计图纸和样桩高程铺设而成，砂、石中不得含有草根杂质、碎石最大粒径控制在垫层厚度的2/3以内，不使用风化砂石。砂石垫层施工时自下而上进行，铺设时防止其下的土工膜等不受损坏。

③铺筑时，应使滤料分类堆放并处于湿润状态，以免颗粒分离和混杂，防止杂物或不同规格的料物混入。④铺设采用机械运入，按高程桩分层人工铺设，碎石采用平板振动器震动密实。

1

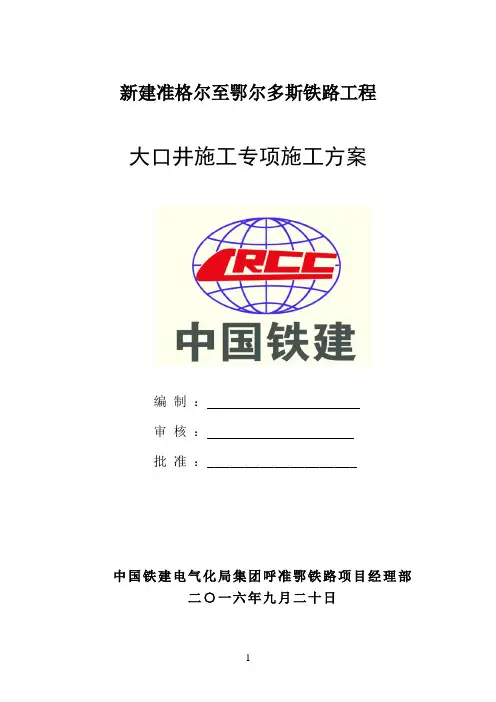

新建准格尔至鄂尔多斯铁路工程

大口井施工专项施工方案

编 制 ：

审 核 ：

批 准 ：____________________

中国铁建电气化局集团呼准鄂铁路项目经理部

二○一六年九月二十日 2 目 录

1．大口井工程概况 ................................................................................ 1

1.1大口井简介 ................................................................................... 1

2．施工部署 ............................................................................................ 1

2.1大口井的主要施工方法选择 ....................................................... 1

2.2沉井工艺流程 ............................................................................... 2

2.3施工阶段划分与施工内容概述 ................................................... 3

2.4主要施工机械与机具配备计划 ................................................... 5

2.5主要劳动力使用计划 ................................................................... 6

1 一、水源大口井下沉施工

由于大口井埋深较大，又靠近河岸并在天然含水层，采用排水沉井法施工。

1、施工顺序

沉井施工包括沉井制作和沉井下沉及封底几个主要部分。根据本工程的具体情况和条件，采取二次制作一次下沉。施工顺序为：

施工准备 打大口井

挖基坑

浇筑砼垫层

支刃脚混凝土

刃脚混凝土养护

支井壁内模板

绑扎钢筋

支井壁外模板 浇筑井壁的混凝土 井壁的混凝土养护 拆除井壁和刃脚的模板 挖土下沉 浇筑底板混凝土 绑扎钢筋 养护 补齐井壁混凝土 对沉井内及上部结构施工

2、沉井的施工计算

土体作用在沉井上的总摩擦力

T1=V0(h0+h1-2.5)f/2

沉井下沉计算

式中：G为井筒自重， 按上井深9m计，为KN；

B为井筒受的浮力取0；

W不考虑外加荷载重为0；

Ks为下沉系数，取1.15。

3、沉井制作场地的施工

沉井在地面上施工时，为减少下沉深度，在沉井井筒制作前开挖基坑，基坑的位置根据设计图纸中的坐标确定，按照沉井轴线控制桩和中心桩在地面上放沉井基坑，基坑底的平面尺寸，应比刃脚外壁每侧各大1.0~2.0米；根据土质及施工需要确定基坑边坡为1/0.75；基坑底部四周应挖设断面不小于30*30（cm）的排水沟，并接人基坑内的集水井中，集水井至少应比排水沟深50cm，用排水泵将集水井内的水排到远离基坑以外处，集水井内应经常保持最低水位，直到集水井被废除时止。基坑开挖的深度，根据土质、地下水位、现场条件确定，原状地面下2.5米（一般高于地下水位0.5米以上）。基坑挖出的土运出沉井施工场地。 StGBWKT 2 4、沉井井筒的制作

沉井井筒的制作分为两部分，即刃脚的制作和井壁的制作。

5、刃脚的制作

农村打井大口井施工技术要点

农民自建的水源井大多数为浅井， 有大口井和对口抽式井两种，

大口井施工 常采用的方法为 :大开槽法人工开挖或沉井法排水施工。

大开槽法人工开挖，所需施工机具有 : 推土机、运输设备、排水设备等。适宜 地层为，第四系松散层 : 含水层较薄、埋藏浅。

施工技术要点 :1. 应尽量避免在雨季进行，施工场地要保证排水畅通。 2.挖土 边坡应根据土层的物理力学性质确定，一般为 1:1.5 ，弃土坡脚至挖方上口要有 一定的距离。 3.含水层部位的滤料围填应符合要求，回填土要有一定超高，冬季 回填土中的冻土含量不得超过巧 % 。4. 井壁进水的大口井，其井壁进水孔和反滤 层，必须按设计要求布设，施工中要防止进水孔堵塞。 5. 井底进水的大口井，其 反滤层的厚度和滤料粒径， 均应按照设计要求施工， 反滤层铺设前必须将井底泥 浆及沉淀物清除。滤料应过筛除泥，量方备用。 6. 成井后应进行抽水试验，一般 只做一次大降深抽水， 水位稳定延续时间不少于 8 小时。同时测定井的动水位和 井的出水流量。

沉井法排水施工，所需施工机具有 :卷扬机、运输机械、排水机具、加压防斜 设备等。适宜第四系松散层，涌水量不大、流砂层较薄。

施工技术要点 :1. 基槽应按稳定边坡开挖，易坍塌地层须挖成阶梯形。基槽 底应挖至地下水位以上 0.5-1.om ，槽壁与井筒外壁的间距， 一般为 0.6 一 0.sm 2.浇注刃脚应选择在坚实土层土，否则要进行夯实处理。 混凝土刃脚强度要达到 设计强度的 70% 时，方可在刃脚上浇砌井筒。 3.井壁厚度允许偏差 :钢筋混凝土 和混凝土士巧

mm ，砌石士 30mm 。4.井筒下沉时应保持平稳，当发现位移或倾 斜时，必须及时纠正。 5.采取排水法人工施工时，沉井内的水位应随井筒下沉而 下降，一般控制在开挖面以下 0.5 一 1.0m 。人工挖土每次开挖深度以 0.3m 为 宜。6.井壁进水的大口井，其井壁进水孔和反滤层，必须按设计要求布设，施工 中要防止进水孔堵塞。 7.井底进水的大口井，其反滤层的厚度和滤料粒径，均应 按照设计要求施工。
