超声波测距仪设计

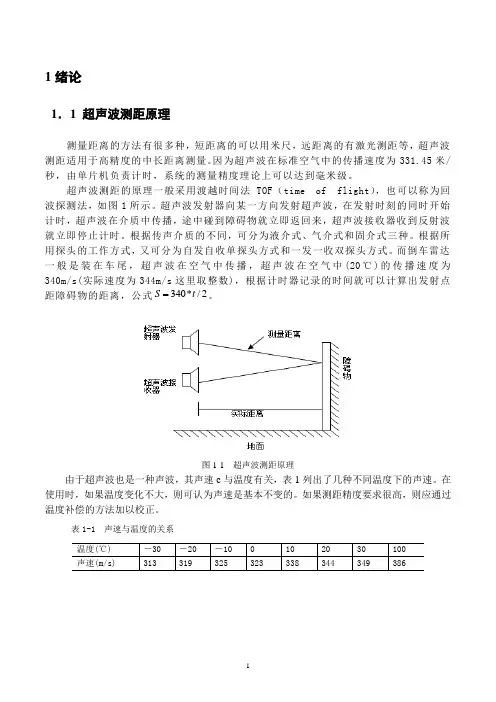

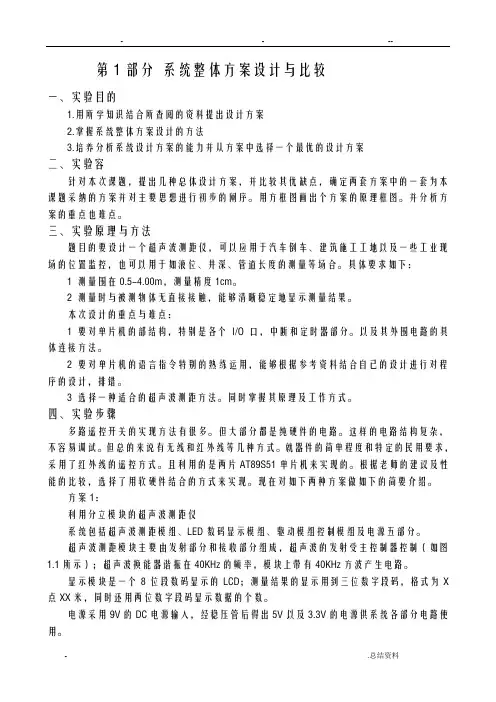

超声波测距仪是一种常用的非接触式测距设备，可用于测量物体的距离、尺寸、形状等。下面是一种基于Arduino的超声波测距仪设计方案。
材料清单：
- Arduino UNO 控制板
- HC-SR04 超声波模块
- 电位器（用于调节灵敏度）
- 面包板
- 杜邦线
步骤：
1. 将HC-SR04模块连接到Arduino上。HC-SR04模块有4个针脚，分别是VCC、Trig、Echo、GND，将VCC与Arduino的5V针脚相连，GND与Arduino的GND相连，Trig与Arduino的数字针脚9相连，Echo与Arduino的数字针脚10相连。
2. 将电位器连接到ModV+和ModV-针脚上，再连接到VCC和GND针脚上。调节电位器可以改变超声波模块的灵敏度。
3. 将面包板插入Arduino上，将HC-SR04和电位器插入到面包板上，然后连接所有针脚。
4. 编写Arduino代码。以下是一个简单的示例代码（距离单位为cm）：
```c++ const int trigPin = 9;
const int echoPin = 10;
void setup() {
Serial.begin(9600); // 初始化串口，用于输出距离。
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
}
void loop() {
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(5);
digitalWrite(trigPin, LOW);
long duration = pulseIn(echoPin, HIGH);
int distance = duration / 58; // 将毫秒转换为厘米。
Serial.println(distance); // 输出距离。
delay(500); // 延迟500ms
}
```
5.将代码上传到Arduino板上并测试。
以上就是一个简单的超声波测距仪设计方案，可以根据需要进行调整和优化。
