塑料成型模具设计考试试题

太原工业学院模具设计

-1

-塑料成型工艺与模具设计

课程设计说明书

设计题目：打火机外壳设计

设计者:黎康康

专业:模具设计与制造

班级:072074136

设计时间:2010.7.01太原工业学院模具设计

-2

-课程设计任务书

设计题目：PS塑料打火机外壳（付图一张）

设计内容：装配图一张，成型零件图一张，结构零件图一张，说

明书一份（10~15页）

设计时间：2010年6月28日至7月11日

要求：

1制图要符合国标准，试图要表达清楚

2尺寸标注要统一，集中，有序，完整

3零件名称，图号，材料牌号，热处理，硬度要求，

图形比例，定形尺寸，定位尺寸，尺寸公差，技术

要求，粗糙度，必须标全合理。

4说明书要按要求格式编写，要有条理，论述要正确，

文字通顺、工整。图表、符号、翻译等内容要正确

无误。太原工业学院模具设计

-3

-一．计过程时间安排

6月28日借资料（手册、图册、书记等设计用书）

6月29日~6月30日分析任务书（了解塑料制品的用途、工作要求、塑料制品形状、尺寸

精度、表面粗糙度、技术要求、生产数量、年限；查找塑料的各种性能，

如:化学性能、物理机械性能、成型工艺性、塑件的结构工艺性等；确定分型

面.确定成型设备并查出各种技术参数、分析浇口位置、顶出位置等，同时要

对各种参数进行校核，对成型零件尺寸计算及厚度的刚度、强度计算，从而

确定出设计方案）。

7月1日~7月3号画装配草图，方法是：边分析，边设计，边画图，边修改，反复交叉

进行（有条件的可用CAD或CAM软件分析）

7月4日~7月6日画装配工作图，要求：制图要显示出所有零件的装配关系及位置装配

图上只标注模具外形总体尺寸与导柱，导套，主浇道衬套等的装配尺寸及代号，

并且写上装配技术要求。（一张，0号或1号图纸）

7月7日~7月9号绘制零件图：方法是：先绘制装配图，后拆装配图，拆零件图的顺序，

先内后外，先复杂后简单，先成行零件，后结构零件。要求：零件图要用国标

绘制，零件图要标上定形尺寸，定位尺寸，尺寸公差，粗糙度，技术要求等。

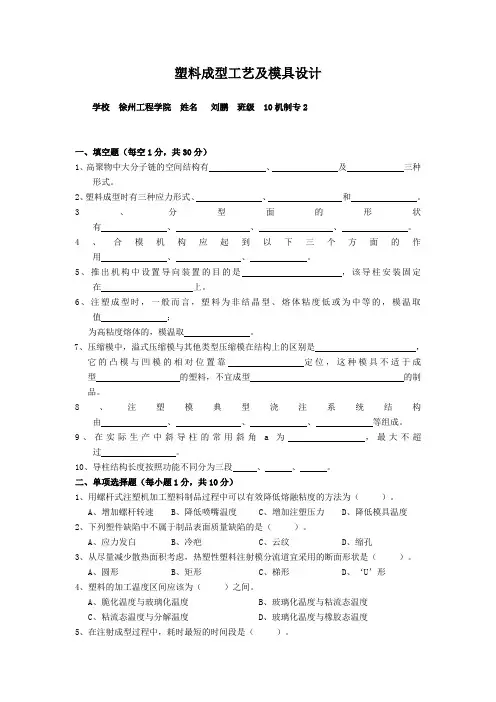

塑料成型工艺及模具设计

学校 徐州工程学院 姓名 刘鹏 班级 10机制专2

一、填空题（每空1分，共30分）

1、高聚物中大分子链的空间结构有 、 及 三种形式。

2、塑料成型时有三种应力形式、 、 和 。

3、分型面的形状有 、 、 、 。

4、合模机构应起到以下三个方面的作用 、 、 。

5、推出机构中设置导向装置的目的是 ，该导柱安装固定在 上。

6、注塑成型时，一般而言，塑料为非结晶型、熔体粘度低或为中等的，模温取值 ；

为高粘度熔体的，模温取 。

7、压缩模中，溢式压缩模与其他类型压缩模在结构上的区别是 ，它的凸模与凹模的相对位置靠 定位，这种模具不适于成型 的塑料，不宜成型 的制品。

8、注塑模典型浇注系统结构由 、 、 、 等组成。

9、在实际生产中斜导柱的常用斜角a为 ，最大不超过 。

10、导柱结构长度按照功能不同分为三段 、 、 。

二、单项选择题（每小题1分，共10分）

1、用螺杆式注塑机加工塑料制品过程中可以有效降低熔融粘度的方法为（ ）。

A、增加螺杆转速 B、降低喷嘴温度 C、增加注塑压力 D、降低模具温度

2、下列塑件缺陷中不属于制品表面质量缺陷的是（ ）。

A、应力发白 B、冷疤 C、云纹 D、缩孔

1 （勤奋、求是、创新、奉献）

《 塑料模设计 》课程试卷A答案

（本卷考试时间 120分钟）

题号 一 二 三 四 五 六 总得分

题分

20 10 12 18 20 20

100

得分

一、 填空 （本题共10小题，每空1分，共20分）

1.顶出推板与凸模（型芯）在安装时应采用 锥面 配合，其目的是 辅助定位，防止偏心溢料 。

2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注射机剪切塑化能力强，塑化量大 _。

3.调湿处理是针对 吸湿性 塑料而言，具体方法是将制品放在 热水 中处理。

5. ABS属于高强度塑料，在注塑成型前需要 预先干燥 ，而且成型时的流动性也 稍差 。

6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角 大 。主要是为了 防止开模时造成干涉 。

7.塑件允许的最小壁厚与 塑料品种 和 塑件尺寸 有关。

8.塑料模的基本结构都由 动模 和 定模 两大部分组成。

9.型腔气体的排除，除了利用顶出元件的 配合间隙 外，主要靠 分型面 ，排气槽也都设在分型面上。

10. 塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有： 成型零部件的制造误差 、

成型零部件在使用过程中的在大磨损量 和 塑料收缩率波动 。

11. 当分流道设计的比较长时，其末端应留有 冷料穴 ，以防前锋冷料阻塞浇口或进入模腔，造成充模不足或影响制品的熔接强度。

12. 适用于要求自动切除浇口凝料的注塑模浇口方式是 潜伏式浇口 。

二、 判断正误（本题共10小题，每题1分，共10分）

1. 厚壁塑件不容易产生表面凹陷和内部缩孔。 （F ）

2. 当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。 （ F ）

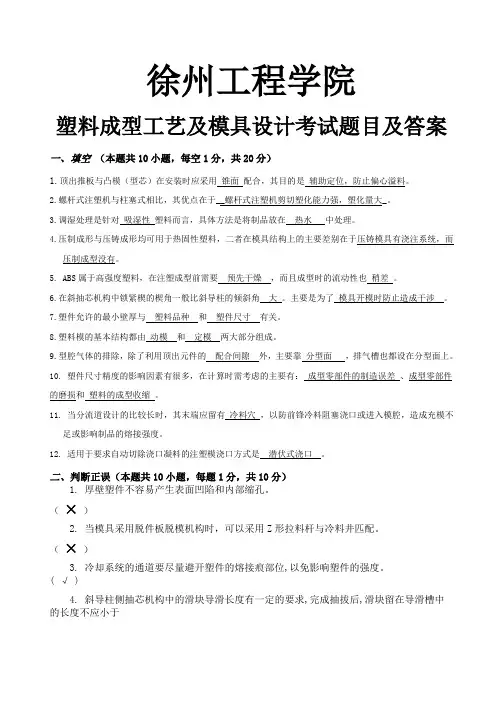

徐州工程学院

塑料成型工艺及模具设计考试题目及答案

一、 填空 （本题共10小题，每空1分，共20分）

1.顶出推板与凸模（型芯）在安装时应采用 锥面 配合，其目的是 辅助定位，防止偏心溢料。

2.螺杆式注塑机与柱塞式相比，其优点在于__螺杆式注塑机剪切塑化能力强，塑化量大_。

3.调湿处理是针对 吸湿性 塑料而言，具体方法是将制品放在 热水 中处理。

4.压制成形与压铸成形均可用于热固性塑料，二者在模具结构上的主要差别在于压铸模具有浇注系统，而压制成型没有。

5. ABS属于高强度塑料，在注塑成型前需要 预先干燥 ，而且成型时的流动性也 稍差 。

6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角 大 。主要是为了 模具开模时防止造成干涉 。

7.塑件允许的最小壁厚与 塑料品种 和 塑件尺寸 有关。

8.塑料模的基本结构都由 动模 和 定模 两大部分组成。

9.型腔气体的排除，除了利用顶出元件的 配合间隙 外，主要靠 分型面 ，排气槽也都设在分型面上。

10. 塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有： 成型零部件的制造误差 、成型零部件

的磨损和 塑料的成型收缩 。

11. 当分流道设计的比较长时，其末端应留有 冷料穴 ，以防前锋冷料阻塞浇口或进入模腔，造成充模不足或影响制品的熔接强度。

12. 适用于要求自动切除浇口凝料的注塑模浇口方式是 潜伏式浇口 。

二、 判断正误（本题共10小题，每题1分，共10分）

1. 厚壁塑件不容易产生表面凹陷和内部缩孔。

（ × ）

2. 当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。

（ × ）

3. 冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。
