ARM的存储器映射与存储器重映射当系统上电后，程序将自动从0x00000000地址处开始

执行，因此在系统的初始状态，要求0x00000000地址处

的存储器是非易性的ROM或Flash等。但是ROM或Flash的访问速度相对较慢，每次中断发生后，都要读取ROM

或Flash上的向量表开始，影响了中断响应速度。因此，LPC2200提供一种灵活的地址重映射方法，该方法可以将内

部RAM的地址重新映射到0x00000000的位置。在系统

执行重映射命令之前，需要将Flash中的中断向量代码拷贝

到内部RAM中。这样在重映射命令执行之后相当于从内部RAM中0x00000000的位置找到中断向量，而实际上是将

RAM的起始地址0x40000000映射为0x00000000了。

这样，中断执行时相当于在RAM中找到对应中断向量，实

现异常处理调试。

存储器映射是指把芯片中或芯片外的FLASH，RAM，外设，BO

OTBLOCK等进行统一编址。即用地址来表示对象。这个地址绝大

多数是由厂家规定好的，用户只能用而不能改。用户只能在挂外

部RAM或FLASH的情况下可进行自定义。ARM7TDMI的存储器映

射可以有0X00000000~0XFFFFFFFF的空间，即4G的映射空间，

但所有器件加起来肯定是填不满的。一般来说，0X00000000

依Edited by Foxit ReaderCopyright(C) by Foxit Software Company,2005-2008For Evaluation Only.次开始存放FLASH——0X00000000，SRAM——0X40000000，BOOT

BLOCK，外部存储器0X80000000，VPB（低速外设地址，如GPIO，

UART）——0XE0000000，AHB（高速外设：向量中断控制器，外

部存储器控制器）——从0XFFFFFFFF回头。他们都是从固定位

置开始编址的，而占用空间又不大，如AHB只占2MB，所以从中

间有很大部分是空白区域，用户若使用这些空白区域，或者定义

野指针，就可能出现取指令中止或者取数据中止。由于系统在上

电复位时要从0X00000000开始运行，而第一要运行的就是厂家

固化在片子里的BOOTBLOCK，这是判断运行哪个存储器上的程序，

检查用户代码是否有效，判断芯片是否加密，芯片是否IAP（在

应用编程），芯片是否ISP（在系统编程），所以这个BOOTBLO

CK要首先执行。而芯片中的BOOTBLOCK不能放在FLASH的头部，

因为那要存放用户的异常向量表的，以便在运行、中断时跳到这

来找入口，所以BOOTBLOCK只能放在FLSAH尾部才能好找到，呵

呵。而ARM7的各芯片的FLASH大小又不一致，厂家为了BOOTBL

OCK在芯片中的位置固定，就在编址的2G靠前编址的位置虚拟

划分一个区域作为BOOTBLOCK区域，这就是重映射，这样访问<

2G即<0X80000000的位置时，就可以访问到在FLASH尾部的BOO

TBLOCK区了。BOOTBLOCK运行完就是要运行用户自己写的启动

代码了，而启动代码中最重要的就是异常向量表，这个表是放在

FLASH的头部首先执行的，而异常向量表中要处理多方面的事情，

包括复位、未定义指令、软中断、预取指中止、数据中止、IRQEdited by Foxit ReaderCopyright(C) by Foxit Software Company,2005-2008For Evaluation Only.（中断) ,FIQ (快速中断），而这个异常向量表是总表，还包括

许多分散的异常向量表，比如在外部存储器，BOOTBLOCK，SRAM

中固化的，不可能都由用户直接定义，所以还是需要重映射把那

些异常向量表的地址映到总表中。为存储器分配地址的过程称为

存储器映射，那么什么叫存储器重映射呢？为了增加系统的灵活

性，系统中有部分地址可以同时出现在不同的地址上，这就叫做

存储器重映射。重映射主要包括引导块“Boot Block”重映射和

异常向量表的重映射。1.引导块“Boot Block”及其重映射B

oot Block是芯片设计厂商在LPC2000系列ARM内部固化的一段

代码，用户无法对其进行修改或者删除。这段代码在复位时被首

先运行，主要用来判断运行哪个存储器上面的程序，检查用户代

码是否有效，判断芯片是否被加密，系统的在应用编程（IAP）

以及在系统编程功能（ISP）等。Boot Block存在于内部Flas

h，LPC2200系列大小为8kb，它占用了用户的Flash空间，但也

有其他的LPC系列不占用FLash空间的，而部分没有内部Flash

空间的ARM处理器仍然存在Boot Block。重映射的原因：Boo

t Block中有些程序可被用户调用，如擦写片内Flash的IAP代

码。为了增加用户代码的可移植性，所以最好把Boot Block的

代码固定的某个地址上。但由于各芯片的片内Flash大小不尽相

同，如果把Boot Block的地址安排在内部Flash结束的位置上，

那就无法固定Boot Block的地址。为了解决上面的问题，于是

芯片厂家将Boot Block的地址重映射到片内存储器空间的最高Edited by Foxit ReaderCopyright(C) by Foxit Software Company,2005-2008For Evaluation Only.端，即接近2Gb的地方，这样无论片内存储器的大小如何，都不

会影响Boot Block的地址。因此当Boot Block中包含可被用户

调用的IAP操作的代码时，不用修改IAP的操作地址就可以在不

同的LPC系列的ARM上运行了。2.异常向量表及其重映射ARM

内核在发生异常后，会使程序跳转到位于0x0000~0x001C的异常

向量表处，再经过向量跳转到异常服务程序。但ARM单条指令的

寻址范围有限，无法用一条指令实现4G范围的跳转，所以应在

其后面的0x0020~0x003F地址上放置跳转目标，这样就可以实现

4G范围内的任意跳转，因此一个异常向量表实际上占用了16个

字的存储单元。以下为一张中断向量表：LDR PC, ResetAddr

LDR PC, UndefinedAddr LDR PC, SWI_Addr LDR PC, Prefetch

Addr LDR PC, DataAbortAddr DCD 0xb9205f80 LDR PC, [PC,

#-0xff0] LDR PC, FIQ_Addr ResetAddr DCD ResetInit Undef

inedAddr DCD Undefined SWI_Addr DCD SoftwareInterruptP

refetchAddr DCD PrefetchAbort DataAbortAdd DCD DataAbor

t Nouse DCD 0 IRQ_Addr DCD 0 FIQ_Addr DCD FIQ_Handler

重映射的原因：由于ARM处理器的存储器结构比较复杂，可能同

时存在片内存储器和片外存储器等，他们在存储器映射上的起始

地址都不一样，因此ARM内核要访问的中断向量表可能不在0x0

000~0x003F地址上，因此采用了存储器重映射来实现将存在与

不同地方的中断向量表都映射到0x0000~0x003F地址上。注意：

Boot Block也存在中断向量表，而

且复位后这段代码首先映射Edited by Foxit ReaderCopyright(C) by Foxit Software Company,2005-2008For Evaluation Only.到0x0000~0x003F地址上，也就是说复位后首先运行的是Boot

Block程序。各个存储区域的中断向量表也不尽相同。

合集下载

ARM920T

ARM920T

1特性

•融合了ARM920T™ ARM® Thumb®处理器

–工作于180 MHz时性能高达200 MIPS，存储器管理单元

–16-K字节的数据缓存，16-K字节的指令缓存，写缓冲器

–含有调试信道的内部仿真器

–中等规模的嵌入式宏单元结构(仅针对256 BGA封装)•低功耗：VDDCORE电流为30.4 mA待机模式电流为3.1 mA•附加的嵌入式存储器

–SRAM为16K；ROM为128K•外部总线接口(EBI)

–支持SDRAM，静态存储器， Burst Flash，无缝连接的CompactFlash®，

SmartMedia™及NAND Flash•提高性能而使用的系统外设：

–增强的时钟发生器与电源管理控制器

–两个有双PLL的片上振荡器

–低速的时钟操作模式与软件功耗优化能力

–四个可编程的外部时钟信号

–包括周期性中断、看门狗及第二计数器的系统定时器

–有报警中断的实时时钟

–调试单元、两线UART并支持调试信道

–有8个优先级的高级中断控制器，独立的可屏蔽中断源，伪中断保护

–7个外部中断源及1个快速中断源

–有122个可编程I/O口线的四个32位PIO控制器，各线均有输入变化中断及开漏能力

–20通道的外设数据控制器(DMA)•10/100 Base-T型以太网卡接口

–独立的媒体接口(MII)或简化的独立媒体接口(RMII)

–对于接收与发送有集成的28字节FIFO及专用的DMA通道•USB 2.0全速(12 M比特/秒)主机双端口

–双片上收发器(208引脚PQFP封装中仅为一个)

–集成的FIFO及专用的DMA通道•USB 2.0全速(12 M比特/秒)器件端口

–片上收发器， 2-K字节可配置的集成FIFO•多媒体卡接口(MCI)

–自动协议控制及快速自动数据传输

–与MMC及SD存储器卡兼容，支持两个SD存储器•3个同步串行控制器(SSC)

–每个接收器与发送器有独立的时钟及帧同步信号

–支持I2S模拟接口，时分复用

ARM开发教程之ARM体系的嵌入式系统BSP的程序设计

ARM开发教程之ARM体系的嵌入式系统BSP的程序设计

百度文库 - 让每个人平等地提升自我

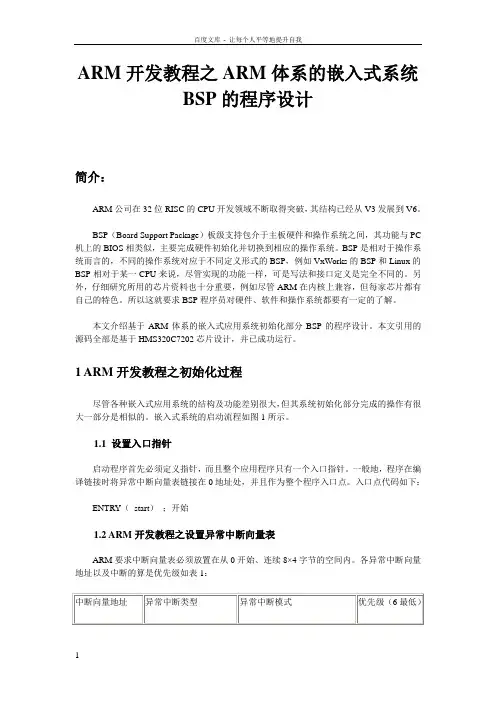

1 ARM开发教程之ARM体系的嵌入式系统BSP的程序设计
